Produkttyp	Dreiphasen-Wechselrichter für Photovoltaikanlagen
Modell	SG4.0RT
Hersteller	Sungrow Power Supply Co., Ltd.

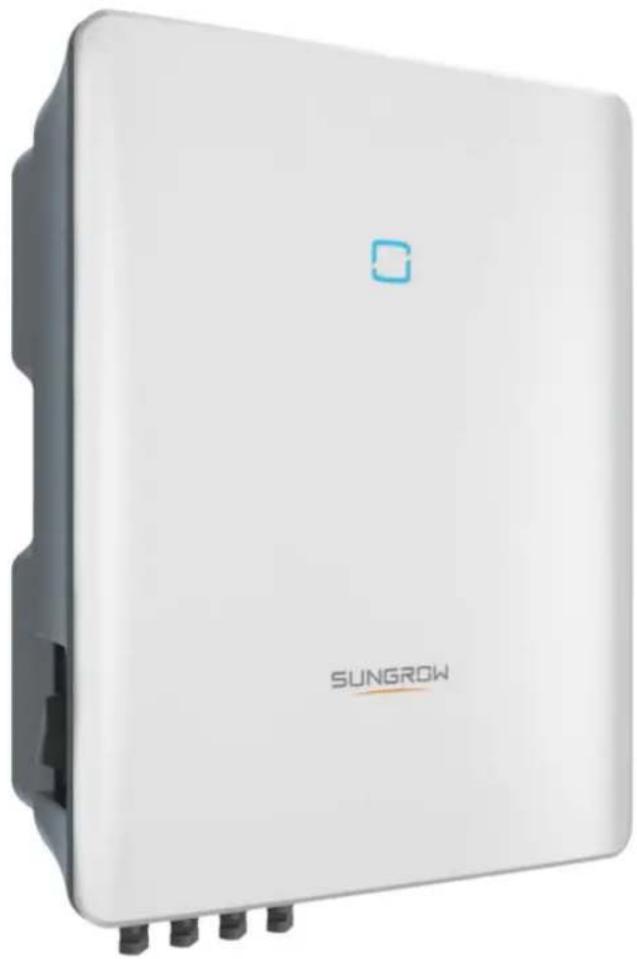

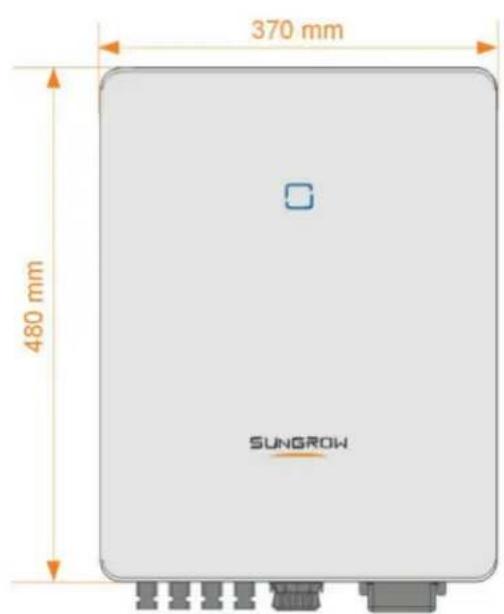

Abmessungen (H × B × T)	480 mm × 370 mm × 195 mm
Gewicht	Ca. 25 kg
Schutzart	IP65 (staubdicht und strahlwassergeschützt)
Betriebstemperaturbereich	-25 °C bis +60 °C
Relative Luftfeuchtigkeit	0 % bis 100 %

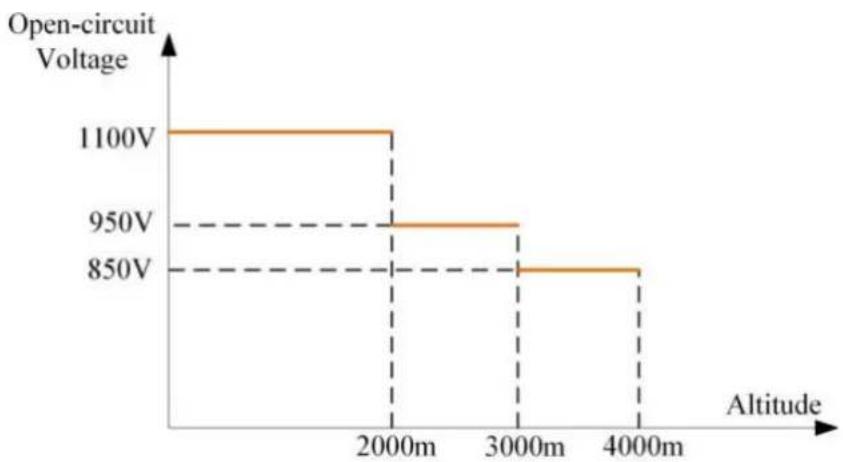

Maximale DC-Eingangsspannung	1100 V (abhängig von der Höhe)
Bemessungsleistung	4,0 kW
Netzanschluss	Drehstrom (L1, L2, L3, N, PE)
Kommunikationsschnittstellen	RS485, WLAN (2,4 GHz), Ethernet
Display	LCD mit Touch- oder Tastenbedienung
Überwachung	iSolarCloud-App und Webportal
Sicherheitsfunktionen	DC-Schalter, Überspannungsschutz, Fehlerstromüberwachung, PID-Recovery
Zertifikate	AS/NZS 4777.2, VDE-AR-N 4105, u.a.
Installationsort	Innen- und Außenbereich (IP65)
Reinigungsintervall	Alle 6–12 Monate, je nach Umgebung
Garantie	5 Jahre (erweiterbar auf 10 oder 20 Jahre)

Häufig gestellte Fragen - SG4.0RT Sungrow

Wie installiere ich den Sungrow SG4.0RT Wechselrichter?

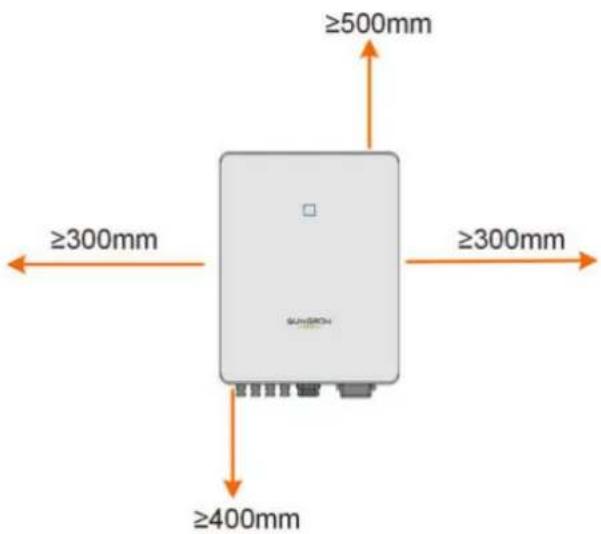

Der Wechselrichter muss von einem qualifizierten Elektriker installiert werden. Stellen Sie sicher, dass die DC-Seite ausgeschaltet ist, bevor Sie die PV-Module anschließen. Halten Sie die Mindestabstände (≥500 mm oben/unten, ≥300 mm links/rechts) ein. Verwenden Sie das mitgelieferte Montagematerial.

Kann ich den Wechselrichter im Freien montieren?

Ja, der SG4.0RT ist mit IP65 gegen Staub und Strahlwasser geschützt. Er kann im Außenbereich installiert werden, jedoch nicht in direktem Salzwasser oder aggressiven Chemikalien.

Wie verbinde ich den Wechselrichter mit iSolarCloud?

Stellen Sie eine Verbindung zum WLAN (2,4 GHz) her oder nutzen Sie Ethernet. Scannen Sie den QR-Code auf dem Kommunikationsgerät oder geben Sie die Seriennummer manuell ein. Folgen Sie den Anweisungen in der iSolarCloud-App.

Was bedeutet die Fehlermeldung 'Grid Power Outage'?

Das Netz ist ausgefallen. Der Wechselrichter schaltet sich aus und wartet auf die Netzwiederherstellung. Prüfen Sie, ob die AC-Kabel richtig angeschlossen sind. Tritt der Fehler häufig auf, kontaktieren Sie den Kundendienst.

Wie kann ich die Firmware aktualisieren?

Laden Sie die Firmware über iSolarCloud herunter. Verbinden Sie den Wechselrichter mit dem Internet, gehen Sie zu 'Mehr' > 'Firmware Update' und wählen Sie die heruntergeladene Datei. Die DC-Seite muss während des Updates eingeschaltet sein.

Welche Kabelquerschnitte werden für den AC-Anschluss empfohlen?

Für den AC-Anschluss wird ein Kabelquerschnitt von 4–6 mm² empfohlen, abhängig von der Kabellänge. Verwenden Sie Aderendhülsen und drehen Sie die Schrauben mit 5–6 Nm fest.

Wie reinige ich den Wechselrichter?

Reinigen Sie das Gehäuse mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Überprüfen Sie die Lüftungsschlitze auf Staub und reinigen Sie sie mit einem weichen Pinsel.

Ist der Wechselrichter für den Betrieb mit Batterien geeignet?

Der SG4.0RT ist ein reiner PV-Wechselrichter. Für Hybridsysteme mit Batteriespeicher ist ein Hybrid-Wechselrichter wie der Sungrow SHxxRT erforderlich.

Was ist die maximale PV-Leistung, die angeschlossen werden kann?

Der Wechselrichter hat eine maximale DC-Eingangsspannung von 1100 V und eine maximale DC-Leistung von etwa 6,0 kWp. Die Spannungen der PV-Strings müssen innerhalb der Grenzen liegen.

Wie kann ich die PID-Funktion aktivieren?

Gehen Sie im Menü zu 'Mehr' > 'Einstellungen' > 'PID-Parameter'. Wählen Sie die PID-Spannung (positiv oder negativ) und aktivieren Sie die Funktion. PID hilft, die Degradation der PV-Module zu reduzieren.

BEDIENUNGSANLEITUNG SG4.0RT Sungrow

SG3.0RT / SG4.0RT / SG5.0RT / SG6.0RT /

SG7.0RT / SG8.0RT / SG10RT / SG12RT /

SG15RT / SG17RT / SG20RT

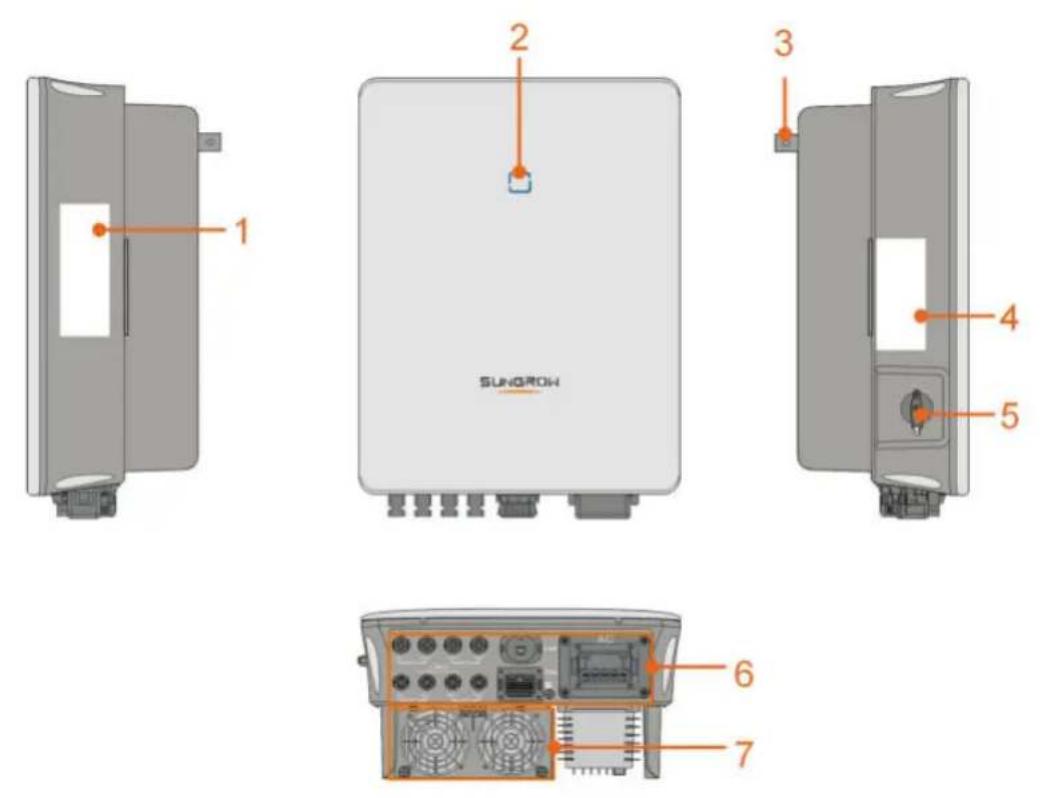

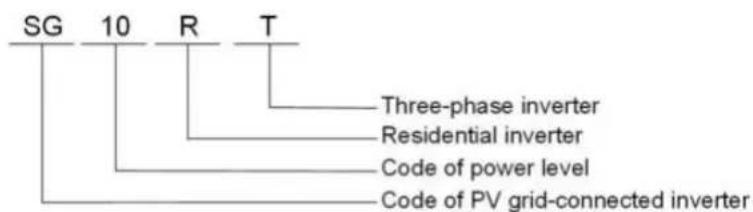

White wireless device labeled 'SUNGROW' with a small blue logo on top, shown without any additional text or symbols.

SUNGROW

! DANGER

WARNING

CAUTION

NOTICE

i

i

DANGER

NOTICE

! DANGER

! WARNING

! WARNING

CAUTION

NOTICE

WARNING

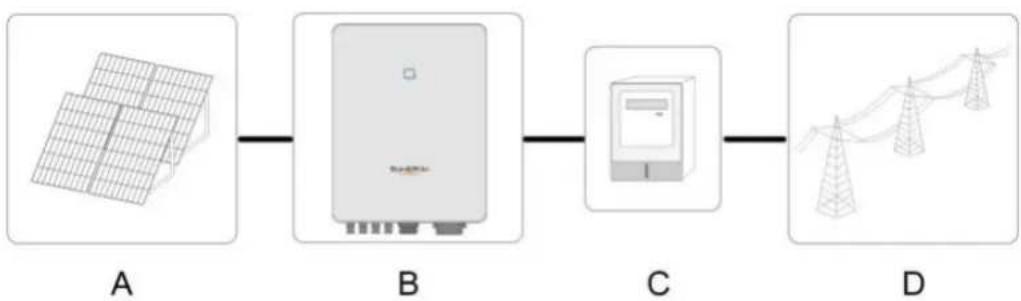

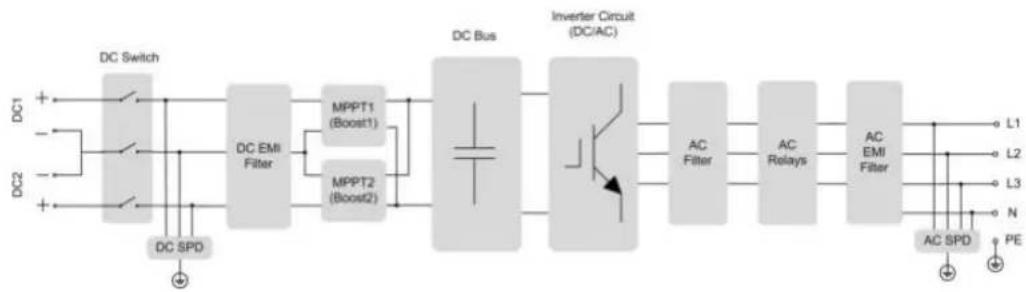


i


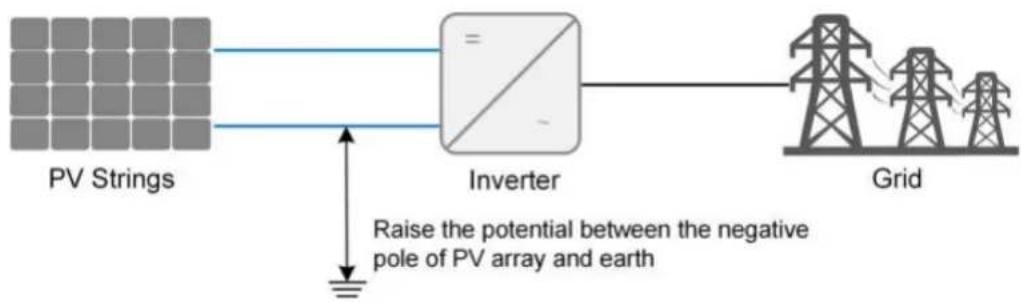

    D["Raise the potential between the negative pole of PV array and earth"] --> B

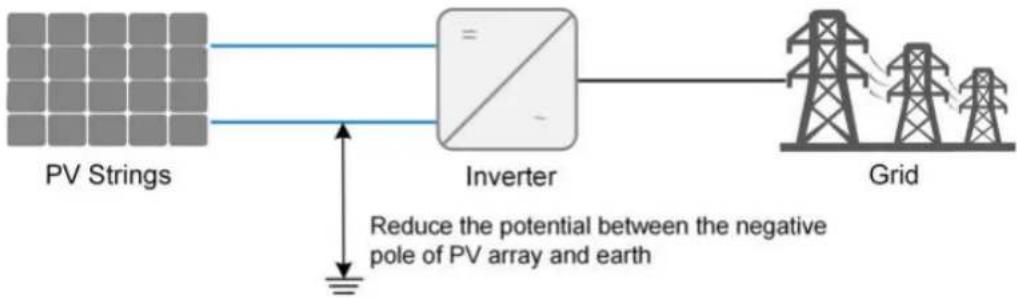


NOTICE

i

! DANGER

CAUTION

Illustration of an eye projecting through a mirror onto a wall, with a checkmark indicating the optical path (no text or symbols present)

Diagram showing a fire incident with a blue cross symbol and flame, no text or labels present

Simple diagram showing a door with a checkmark and an orange checkmark on the wall (no text or symbols)

Diagram showing a cross symbol on a wall-mounted device (no text or labels present)

Simple diagram showing a gray container with a blue 'X' mark on a textured surface (no text or symbols)

Diagram showing a door with a blue X mark and diagonal hatching, no text or symbols present

Diagram of a mechanical component with a blue X-shaped tool inserted, no visible text or symbols

White handheld medical or laboratory device with a needle inserted, shown in a rounded square frame (no text or symbols visible)

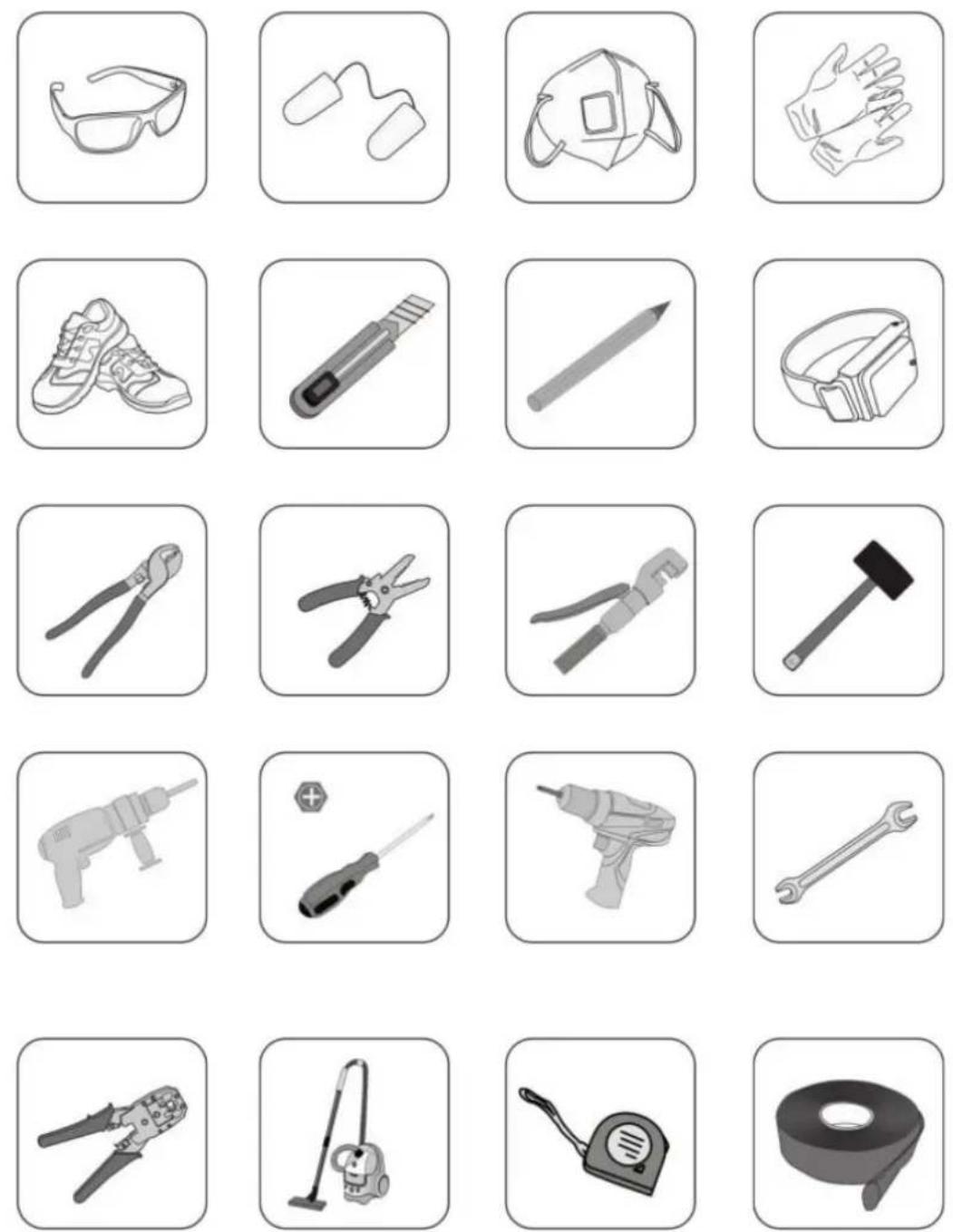

Illustration of two crimping tools (no text or symbols visible)

Illustration of two crimping tools (no text or symbols)

Illustration of a screwdriver with a long handle and black grip (no text or symbols)

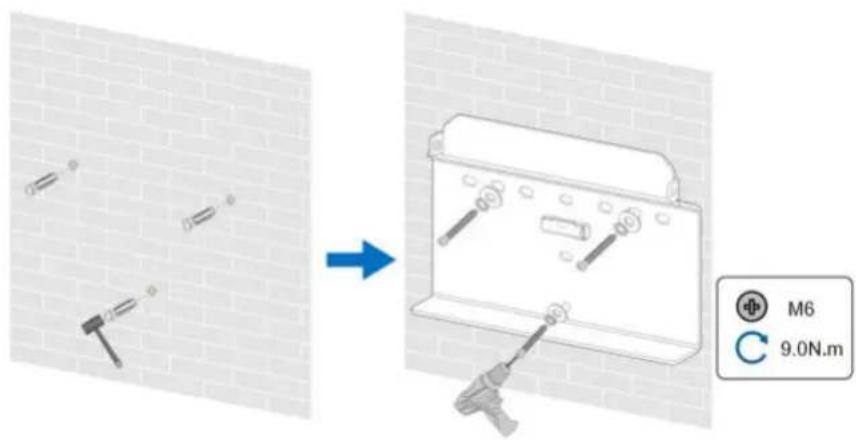

Technical line drawing of two mechanical clamps or brackets with mounting holes (no text or symbols)

Illustration of a screw with a labeled dimension line (no text or symbols on the screw itself)

Diagram of a cylindrical mechanical component with labeled parts (no text or symbols present)

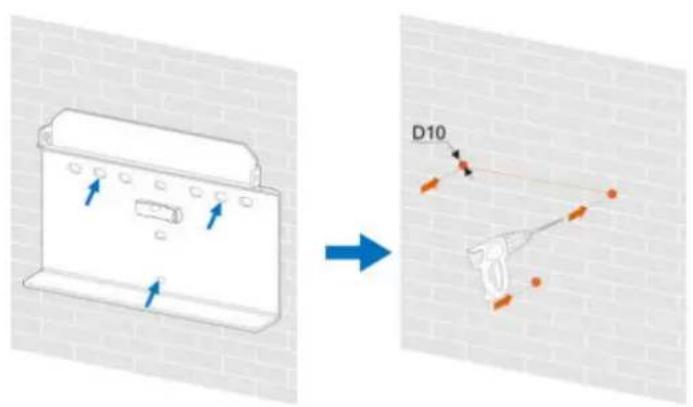

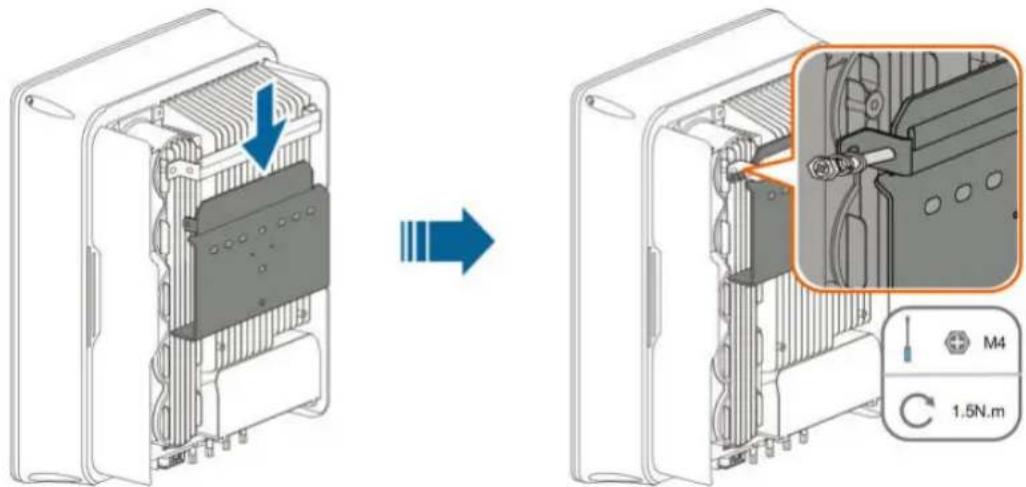

NOTICE

! DANGER

WARNING

NOTICE

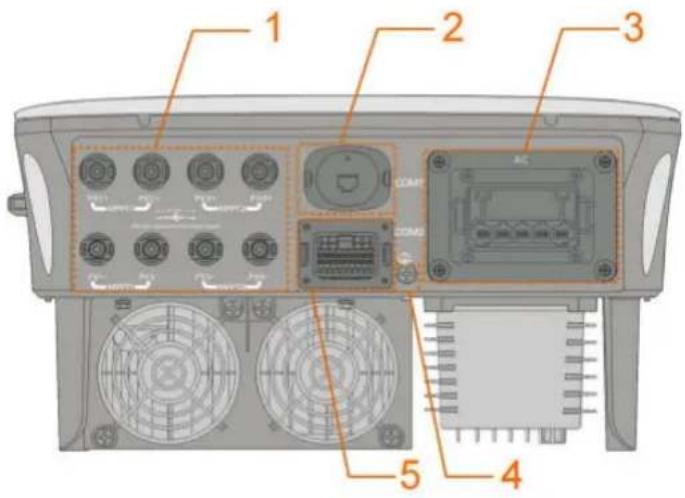

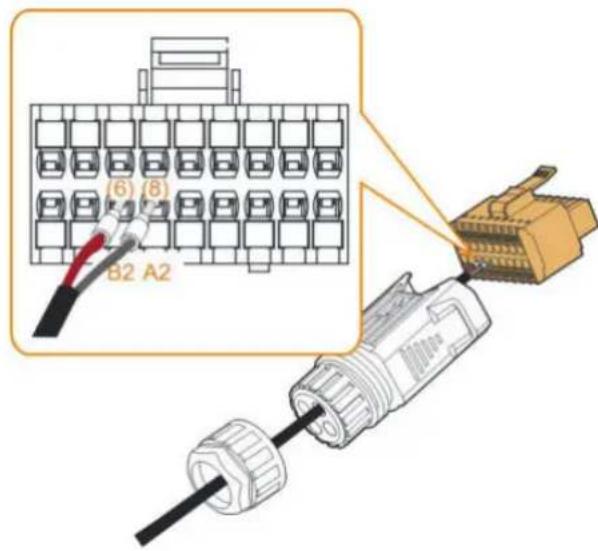

RSD		NS		DRM			RS485-1	DO

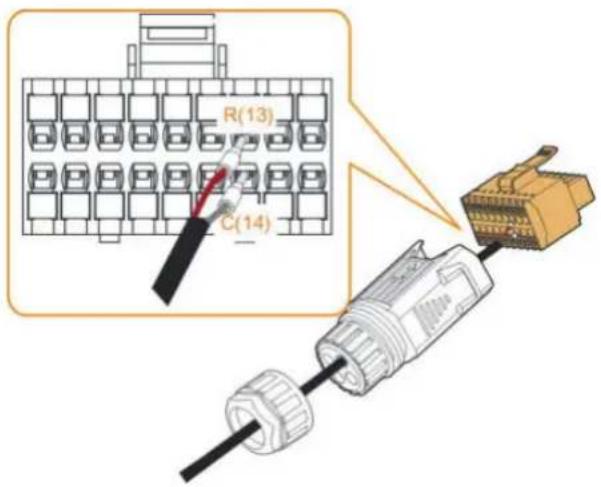

RSD-1	RSD-2	NS-1	NS-2	D1/5	D3/7	R	A1	NO
B3	A3	B2	A2	D2/6	D4/8	C	B1	COM
RS485-3		Meter

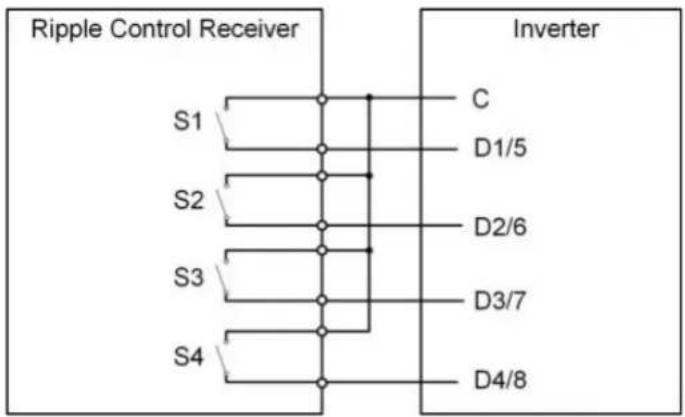

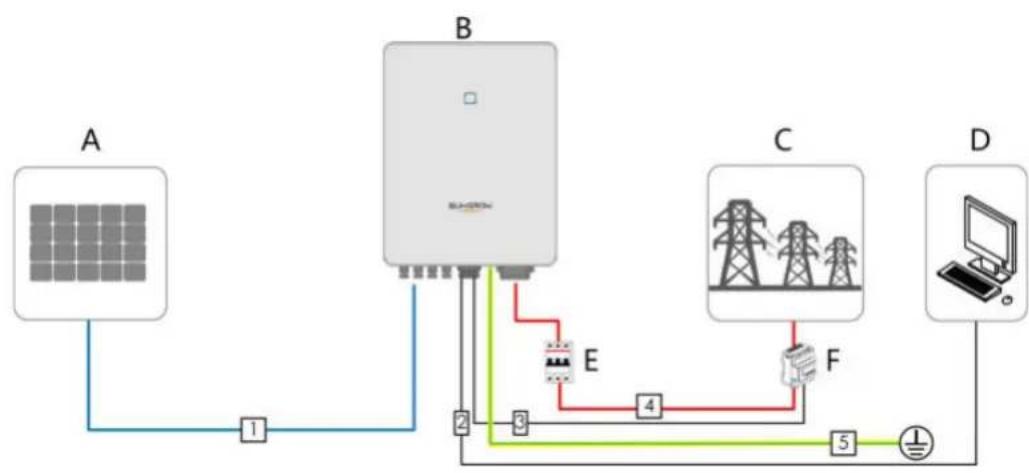


WARNING


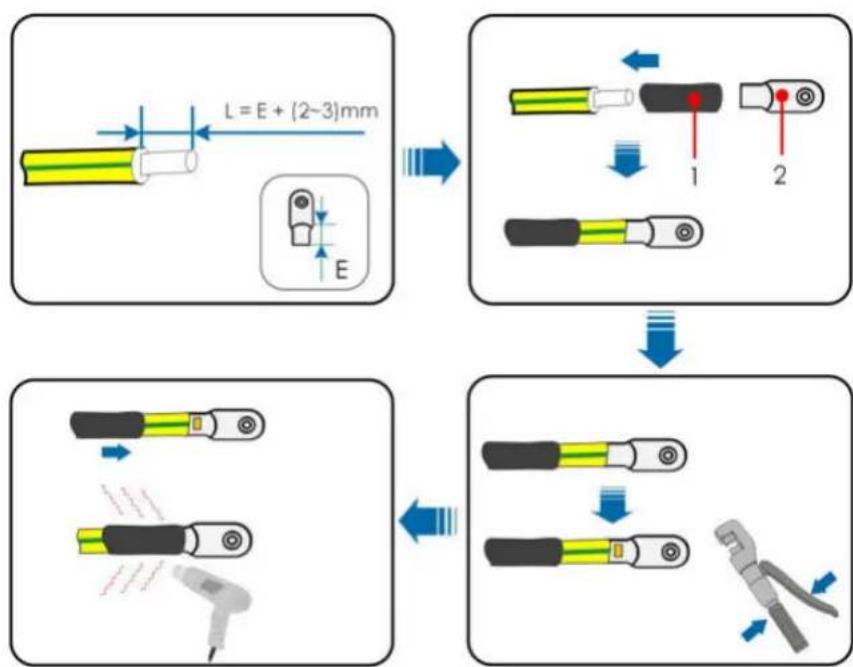

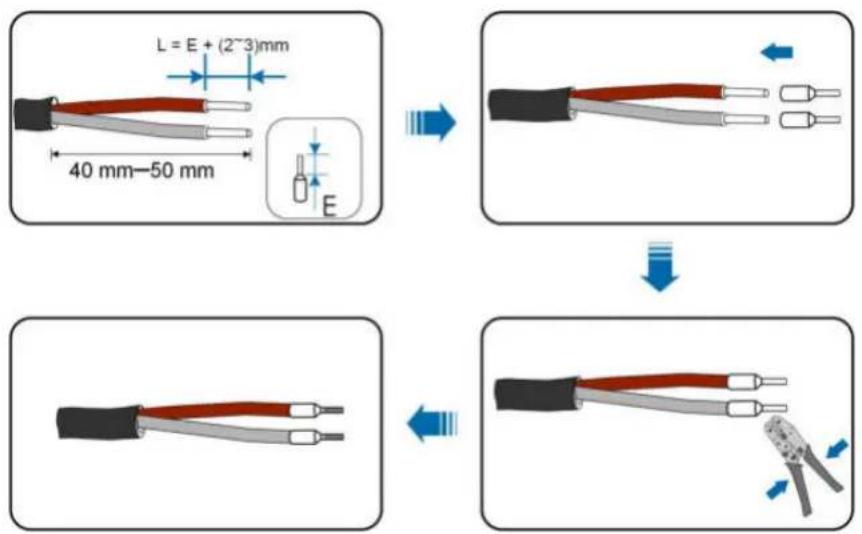

    A["Component 1: L = E + (2~3)mm"] --> B["Component 2: 1"]
    B --> C["Component 3: 2"]
    C --> D["Component 4: 3"]
    D --> E["Component 5: 4"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333

i

NOTICE

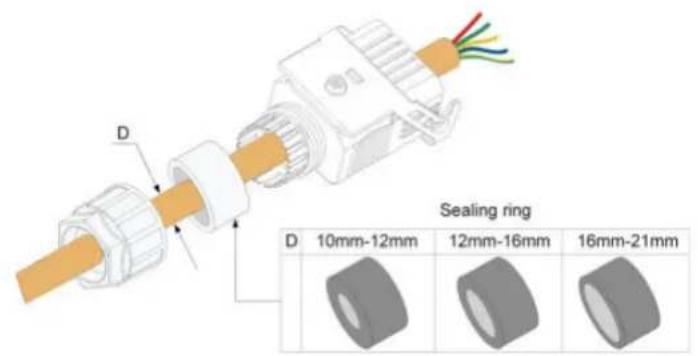

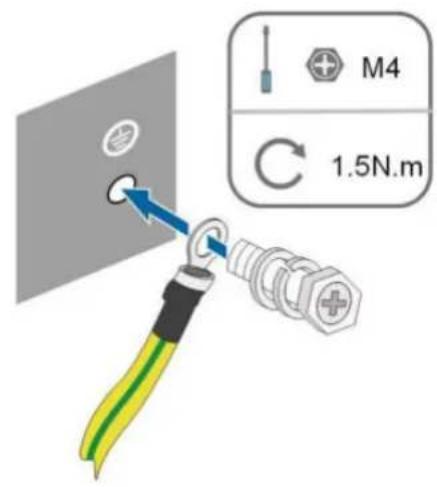

Illustration of a mechanical component with a blue arrow indicating motion or force (no text or symbols)

Diagram showing two connected electrical connectors with internal components, one being rotated and the other stacked (no text or symbols)

NOTICE

DANGER

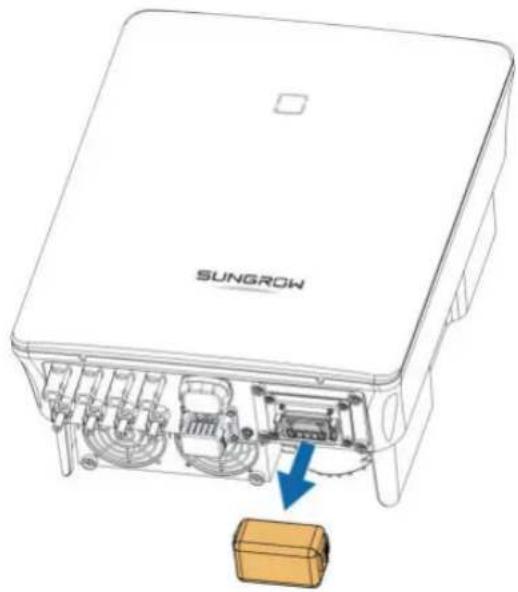

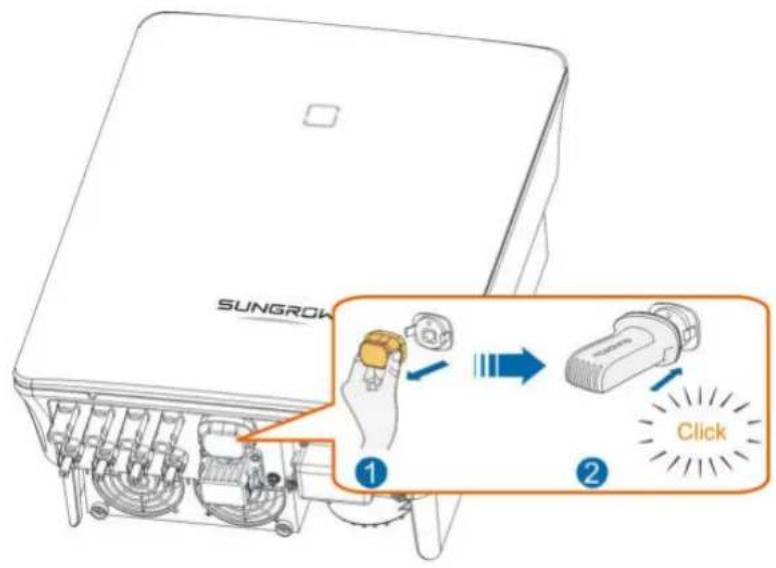

Diagram of a SunGROW electronic device showing internal components and a highlighted component (no text or symbols present)

Line drawing of a mechanical component emitting a rolled paper or cable (no text or symbols)

Diagram of a mechanical component with a brown cylindrical part inserted, showing a blue arrow pointing to it (no text or symbols present)

NOTICE

! DANGER


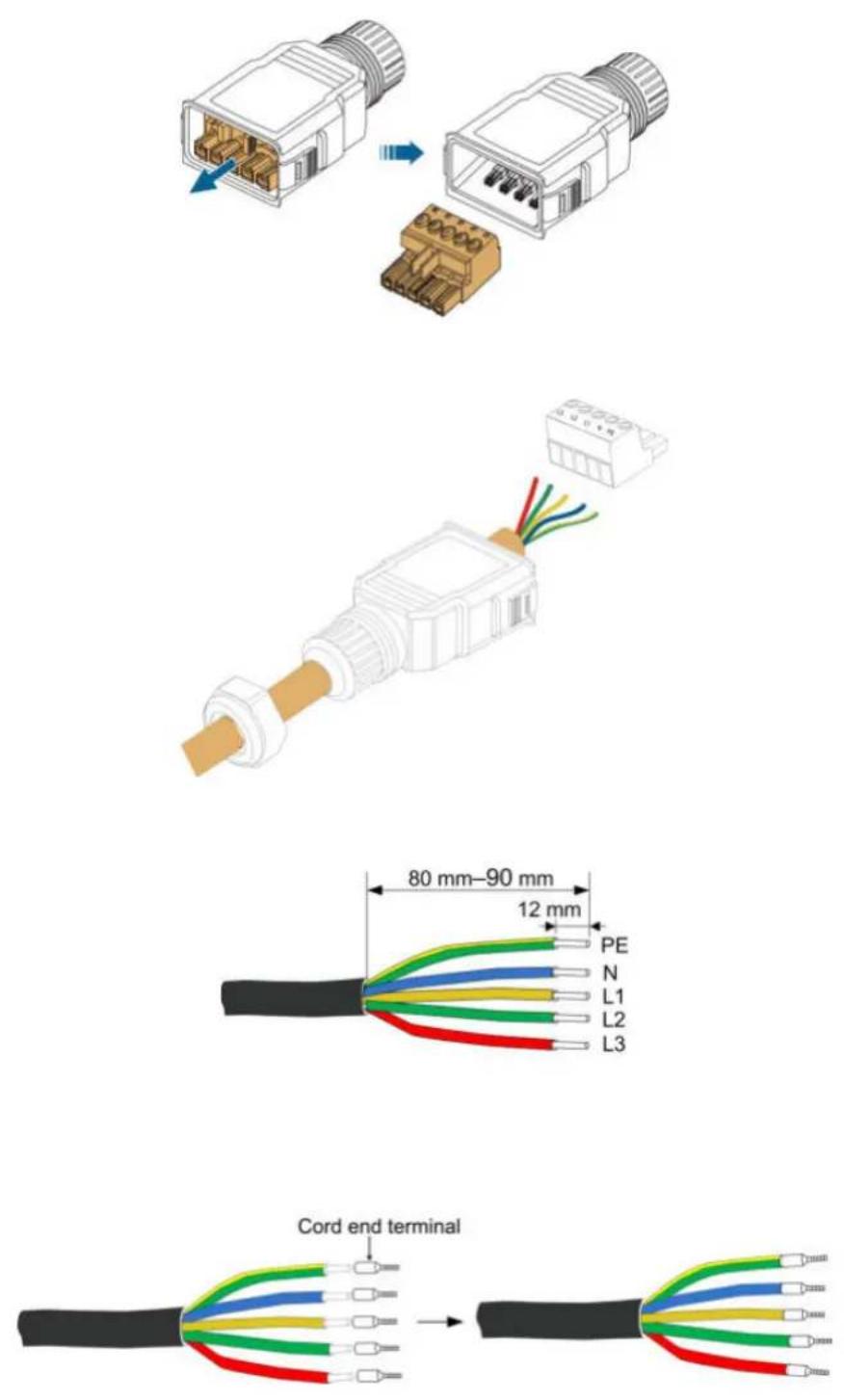

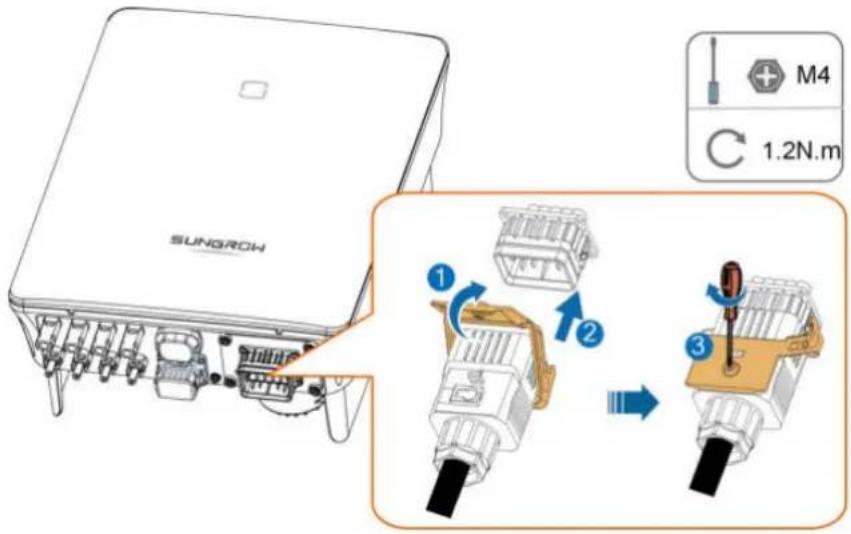

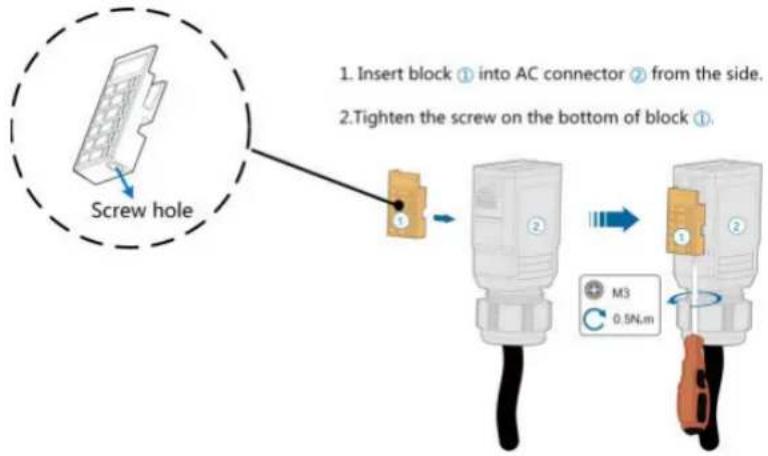

    A["Screw hole"] --> B["Insert block ① into AC connector ② from the side"]
    B --> C["Tighten the screw on the bottom of block ①"]
    C --> D["M3 0.5N.m"]

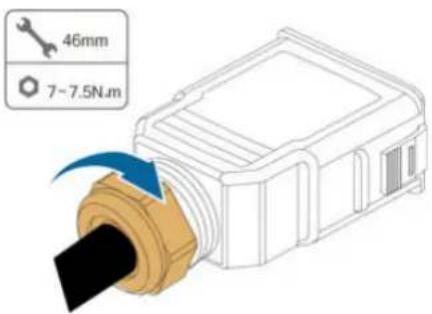

! DANGER

WARNING

NOTICE


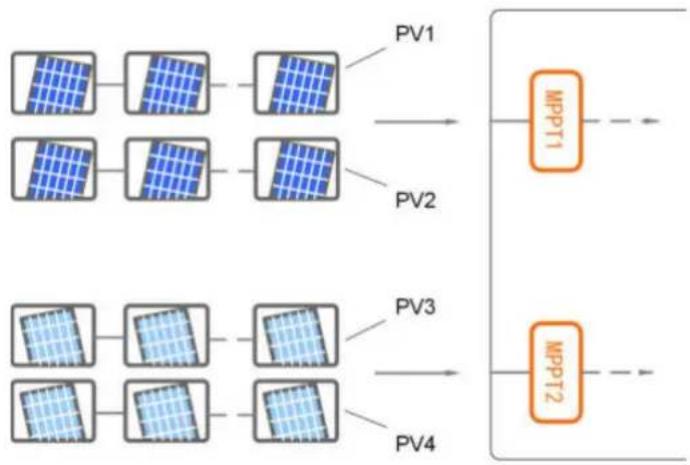

    AY["MPPT1"] --> AZ["MPPT2"]

! DANGER

CAUTION

i

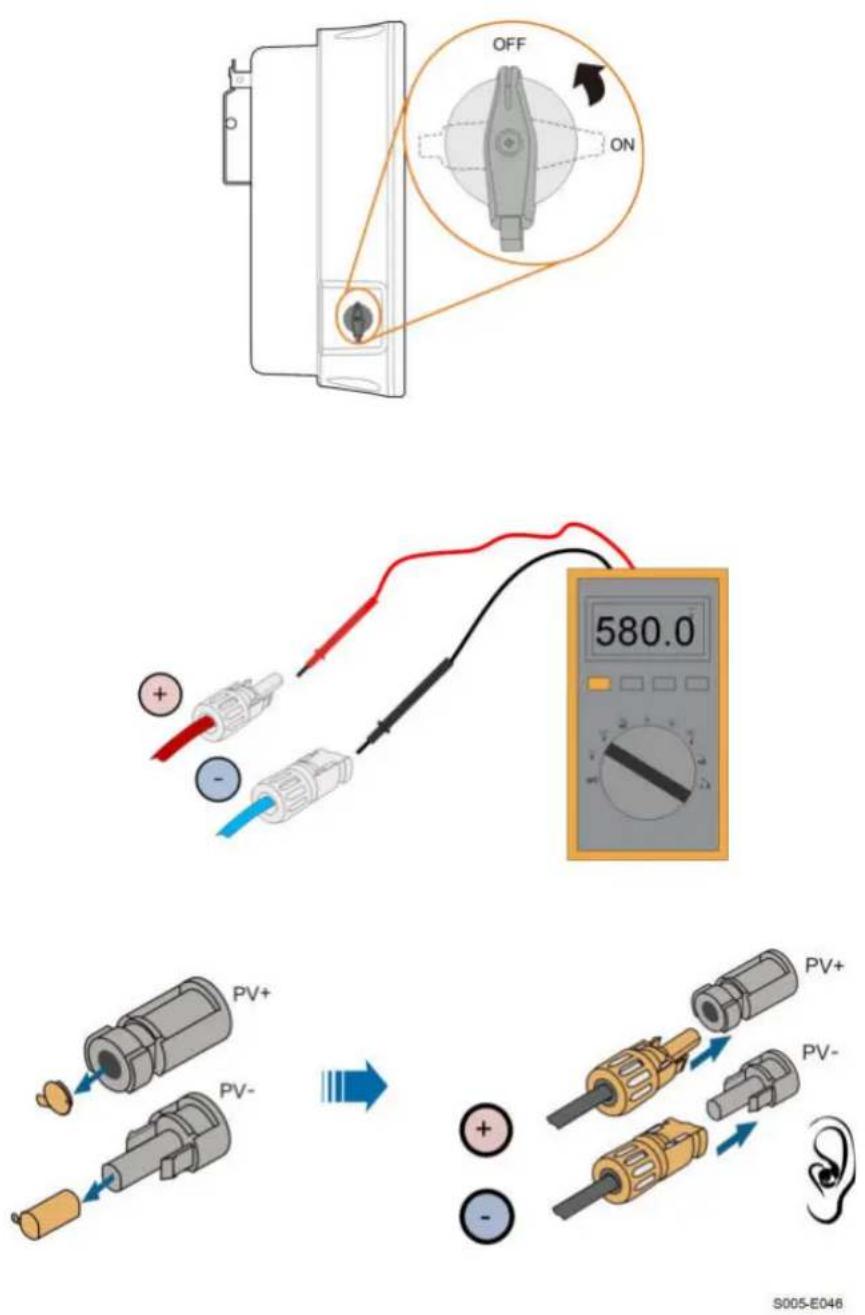

Two mechanical tools with red arrows indicating movement or force, no text or symbols present

NOTICE

NOTICE

S005-E046

NOTICE

i

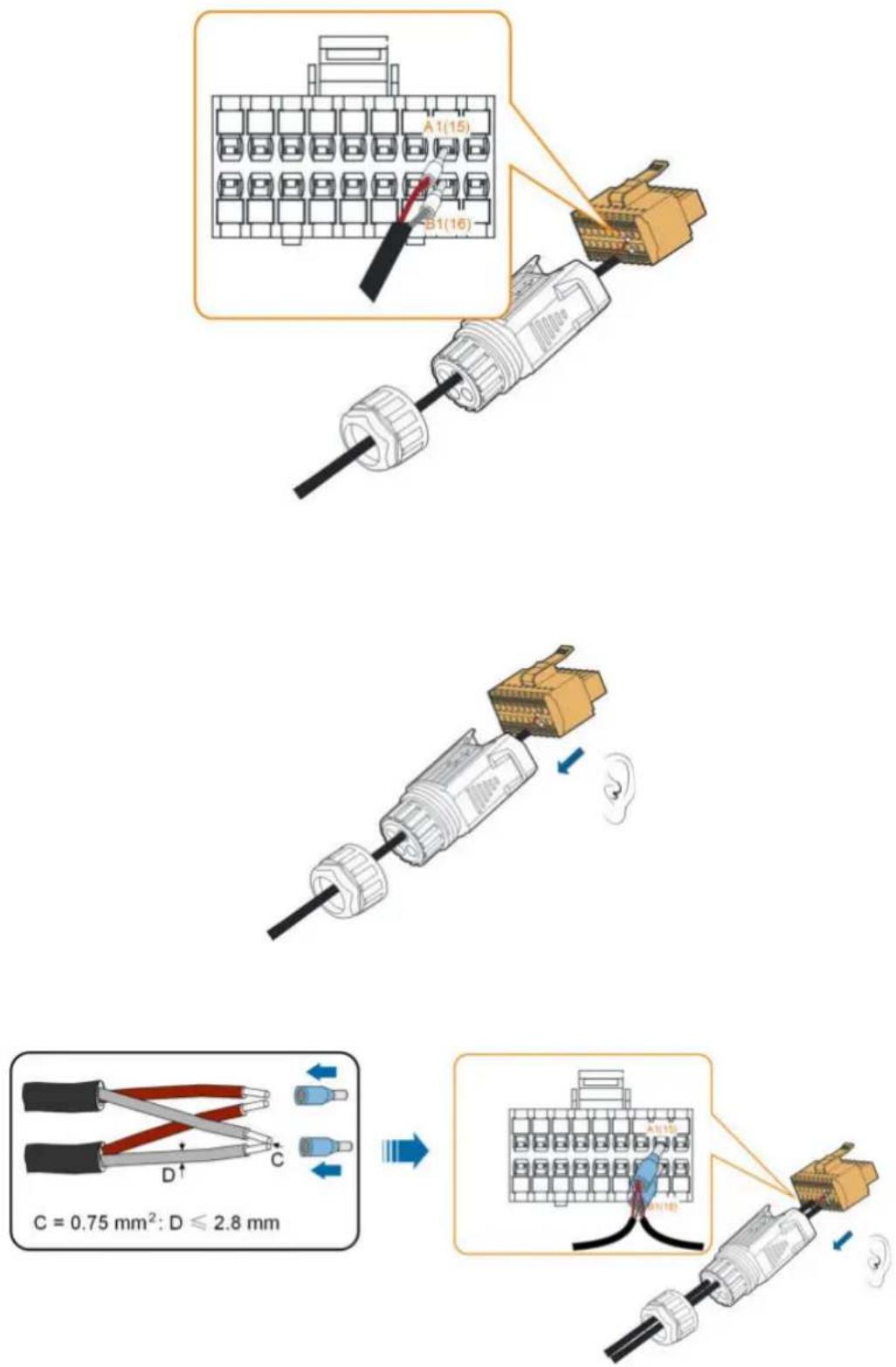

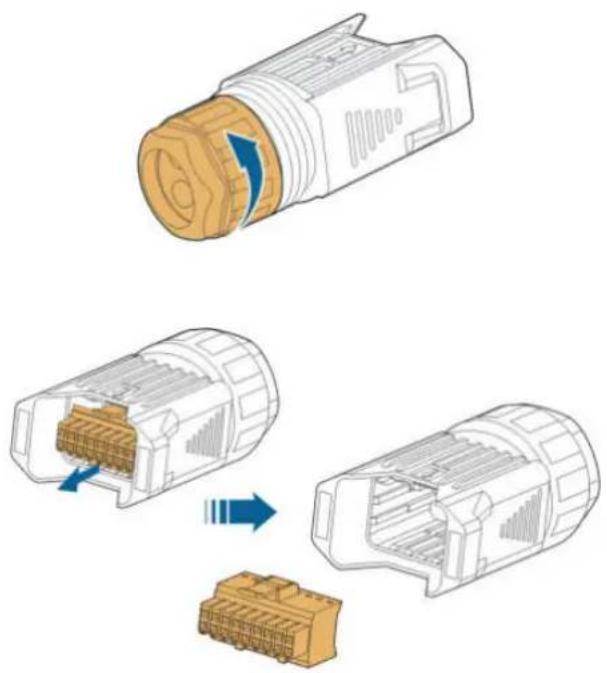

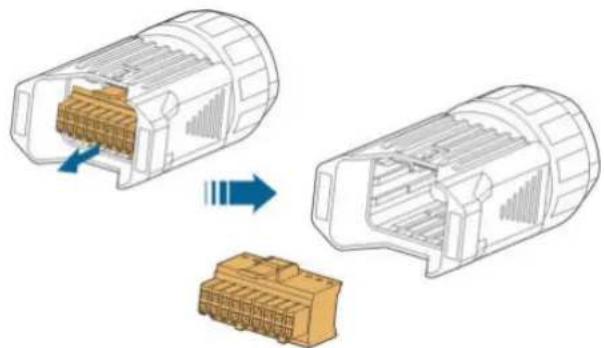

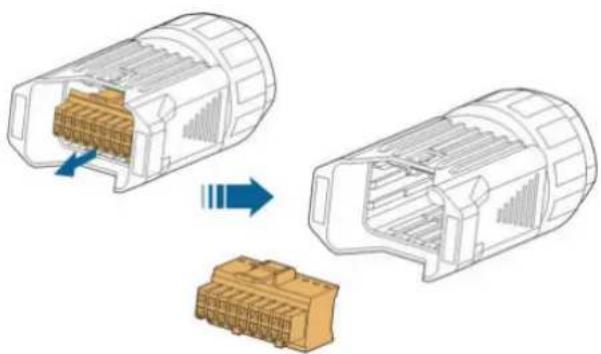

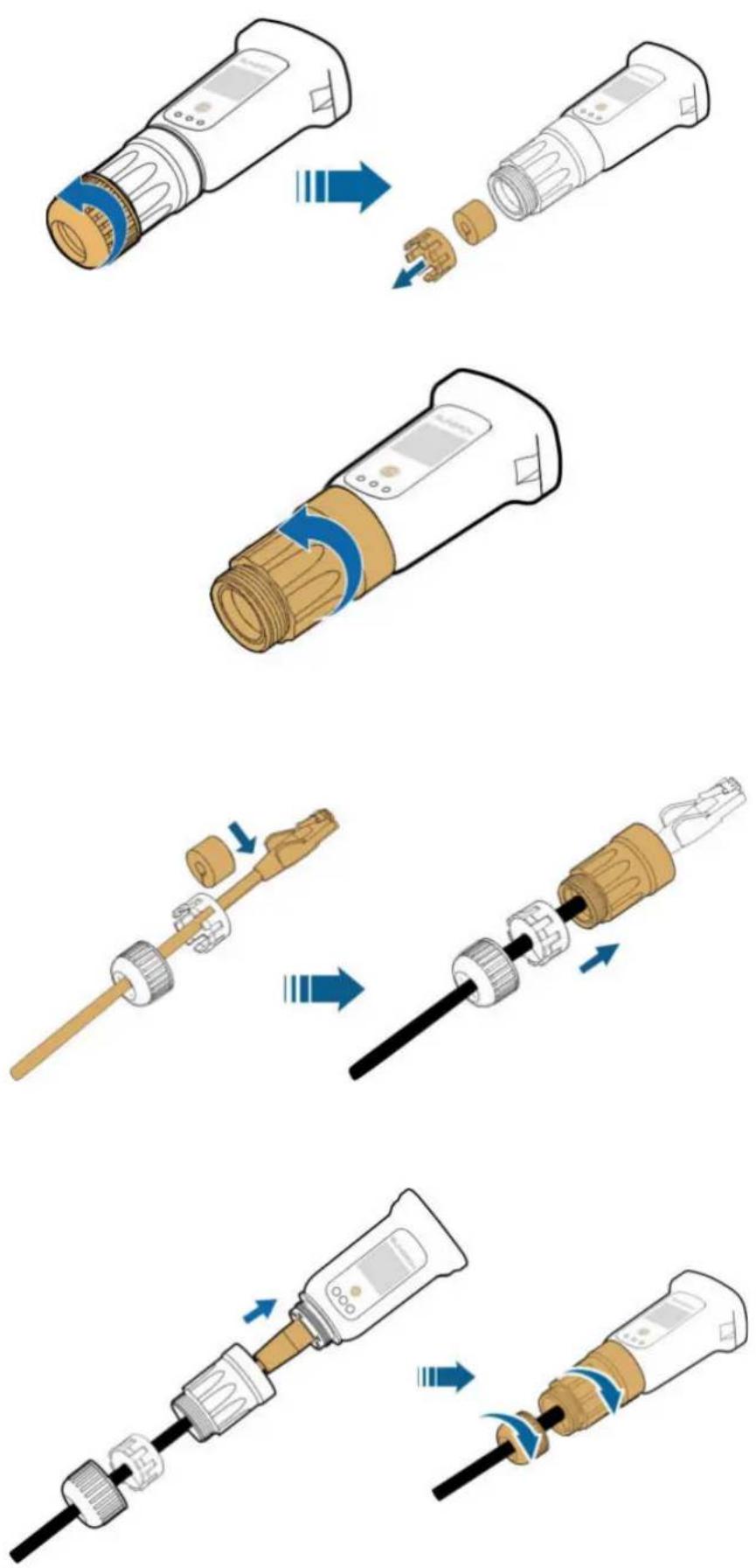

Illustration of a mechanical connector with a blue arrow indicating direction (no text or symbols)

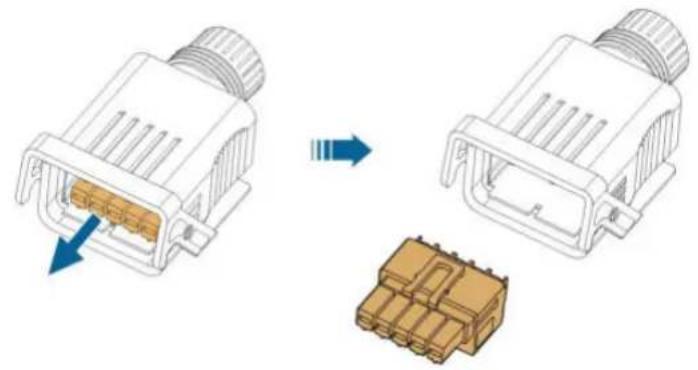

Diagram showing two views of a connector with internal structure, one being open and the other closed, both without any text or symbols.

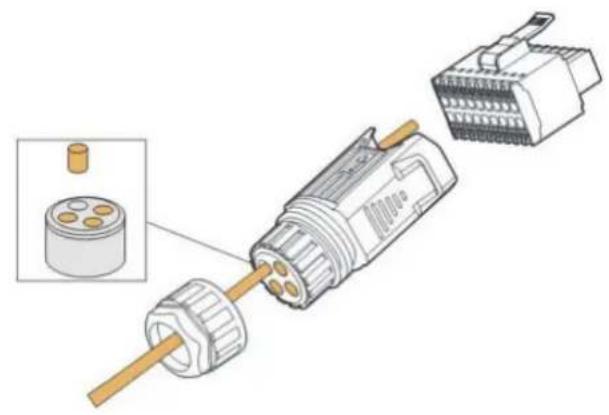

Exploded view diagram of a mechanical connector assembly (no text or symbols)

C = 0.5 ~mm^2 - 1.0 ~mm^2, D ≤slant 2.8 ~mm

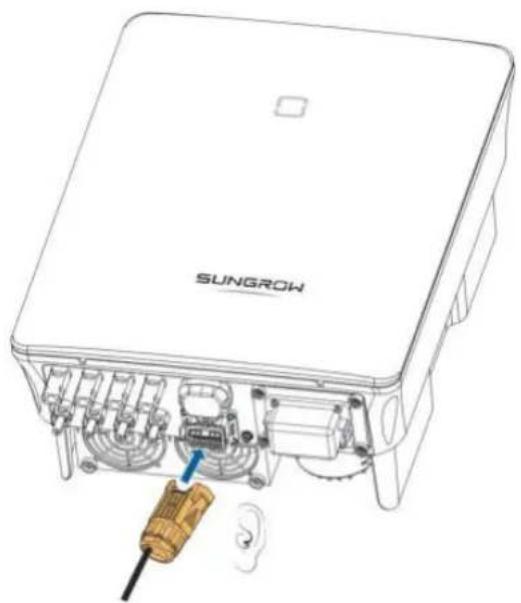

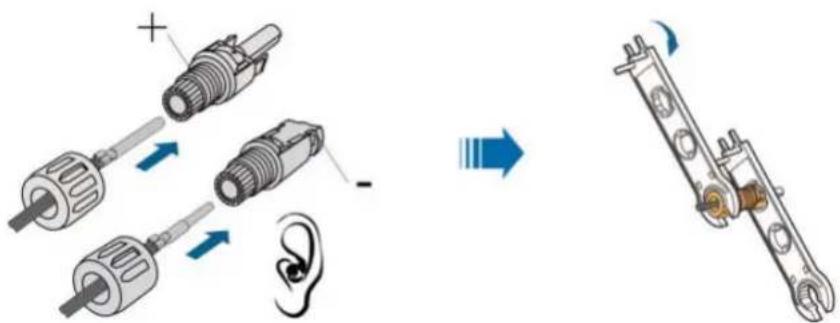

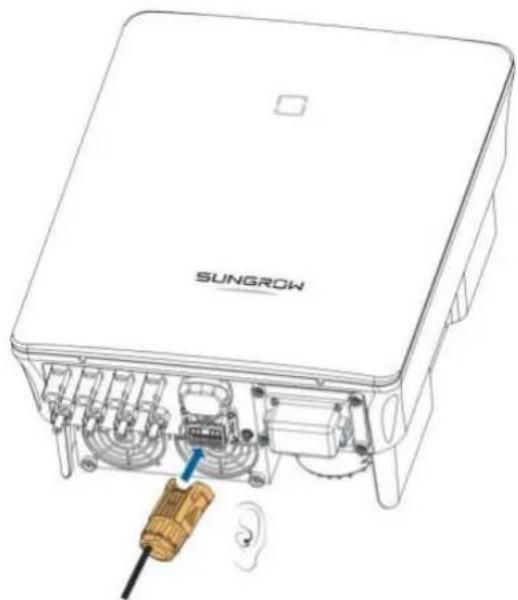

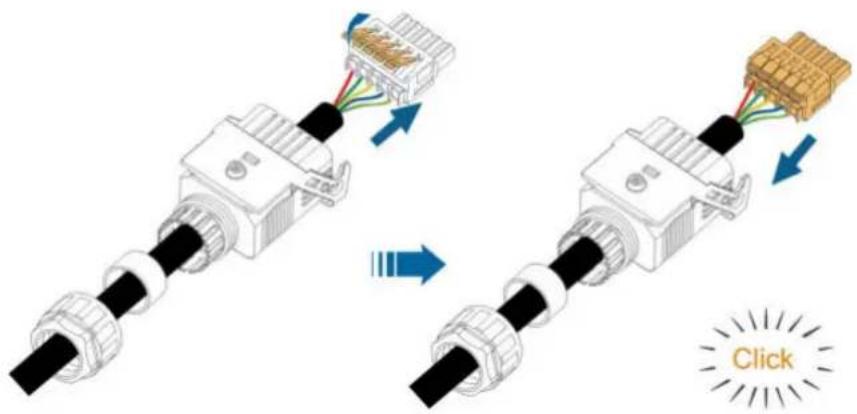

Diagram of a medical device with a connector and ear, showing internal components and a blue arrow indicating direction (no text or symbols)

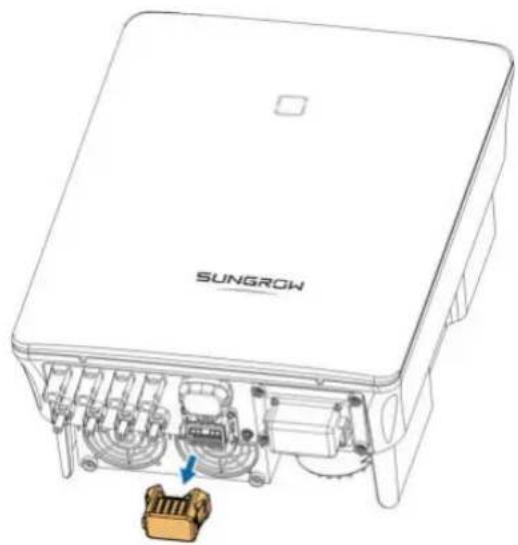

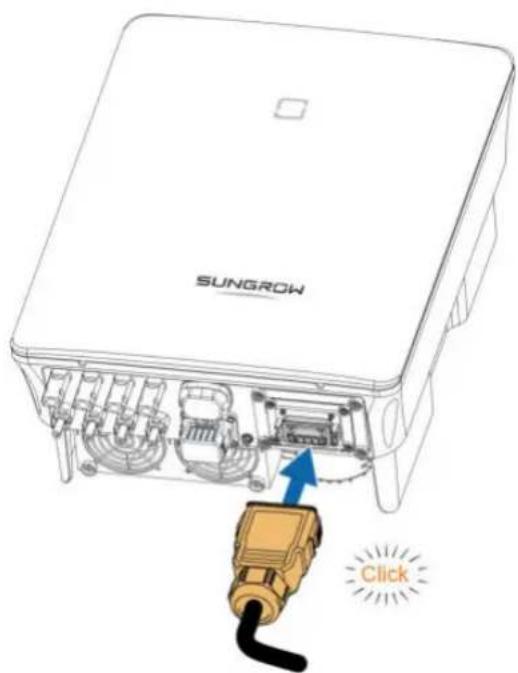

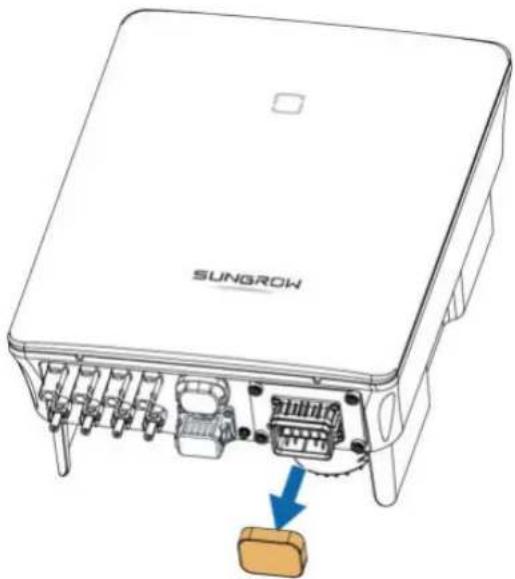

Technical line drawing of a SUNGROW electronic device with internal components and a highlighted connector (no text or symbols beyond branding)

Technical line drawing of a SunGROW device showing internal components and wiring (no text or symbols beyond branding)

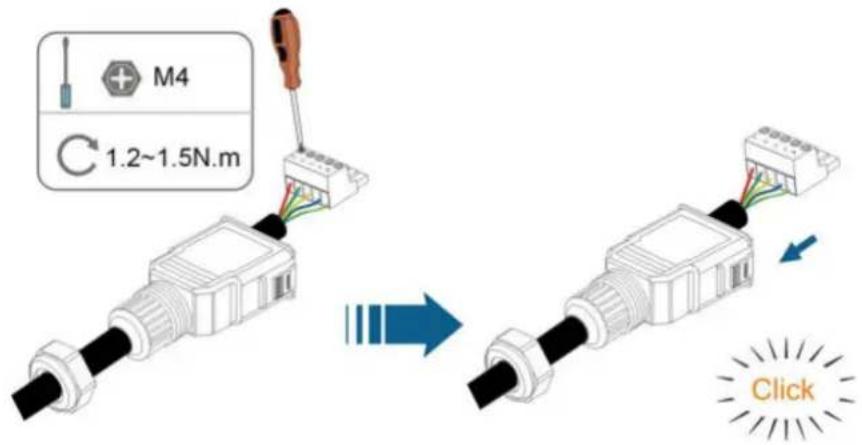

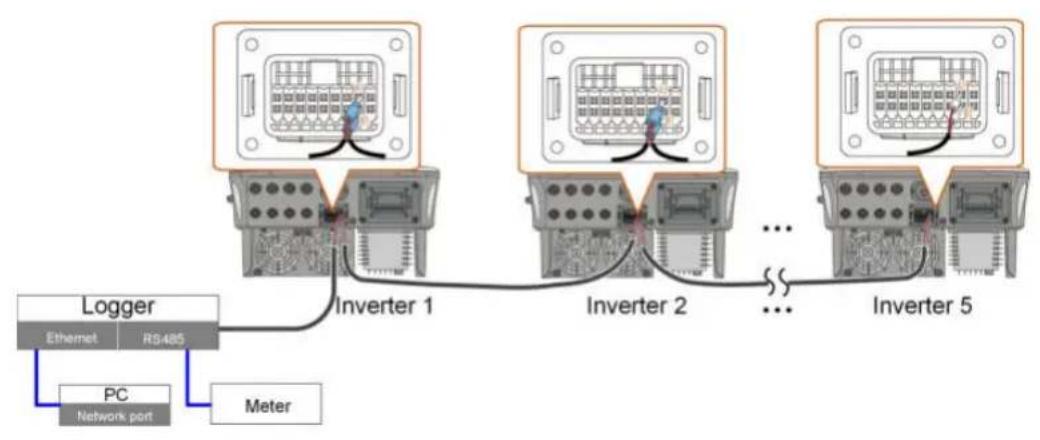


i

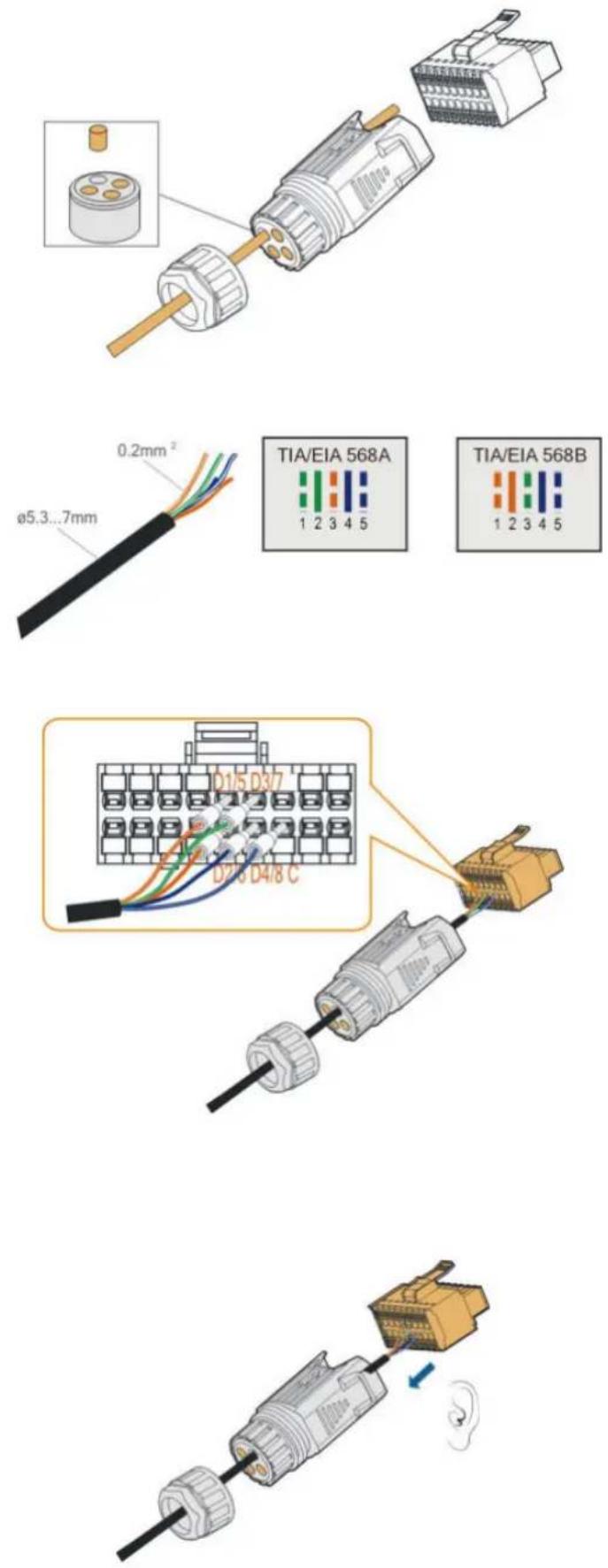

Diagram showing three stages of a connector assembly: top view, internal socket, and bottom view with blue arrows indicating process flow (no text or symbols)

Exploded view diagram of a mechanical connector assembly (no text or symbols)

C = 0.5 ~mm^2 - 1.0 ~mm^2, D ≤slant 2.8 ~mm

Technical line drawing of a SunGROW electronic device showing internal components and a highlighted connector (no text or symbols beyond branding)

Technical line drawing of a SUNGROW device with internal components and a screwdriver inserted (no text or symbols)

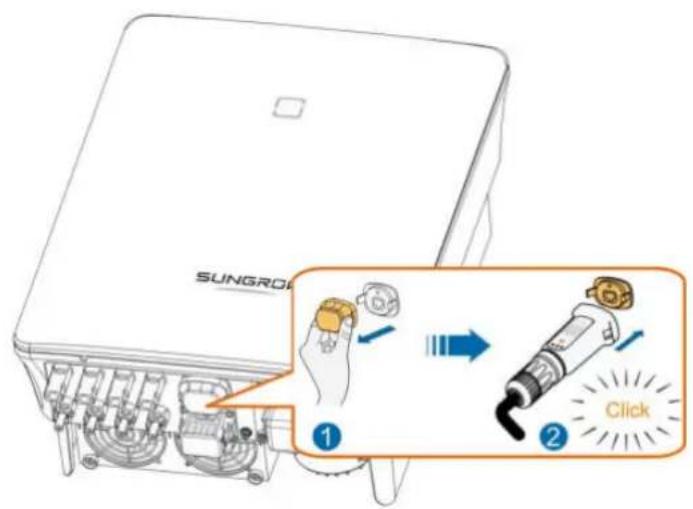

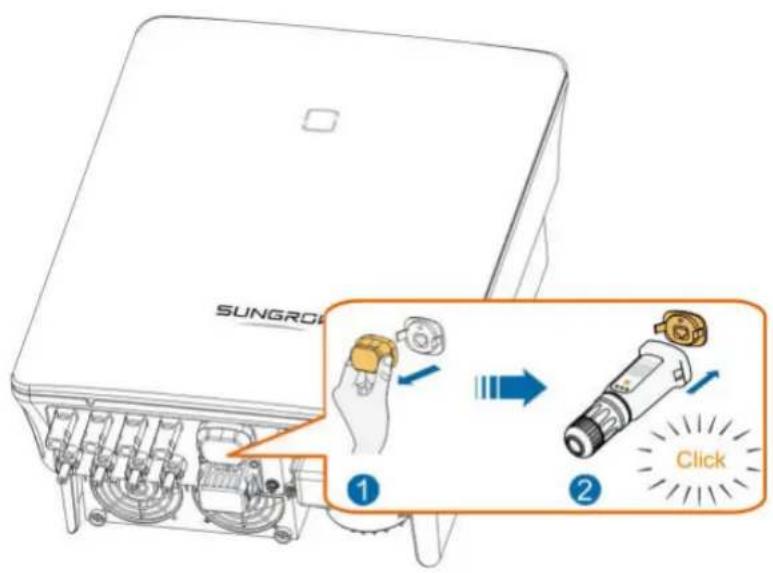

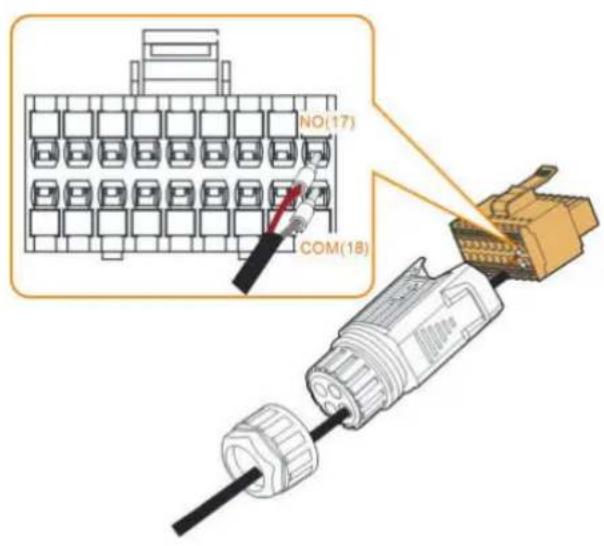

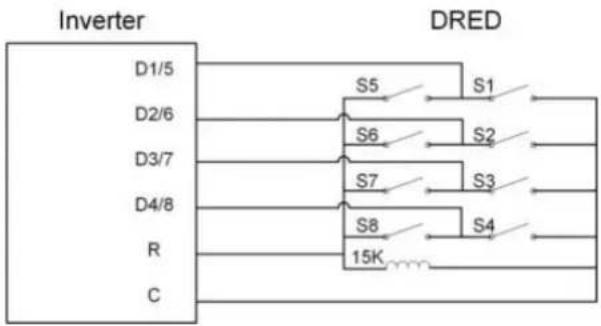

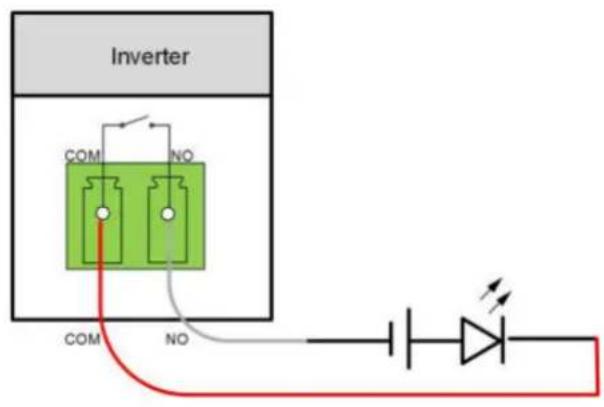

Illustration of a mechanical connector with a blue arrow indicating direction (no text or symbols)

Diagram showing two views of a connector housing with internal components, one being open and the other closed, both without any text or symbols.

Illustration of a handheld digital thermometer with a hand pointing to the screen (no text or symbols visible)

NOTICE

iSolarCloud provides important updates for your device.

Note: Make sure the DC side is powered on when updating.

CANCEL

UPDATE NOW

NOTICE

NOTICE

× CANCEL

ADD INVERTER

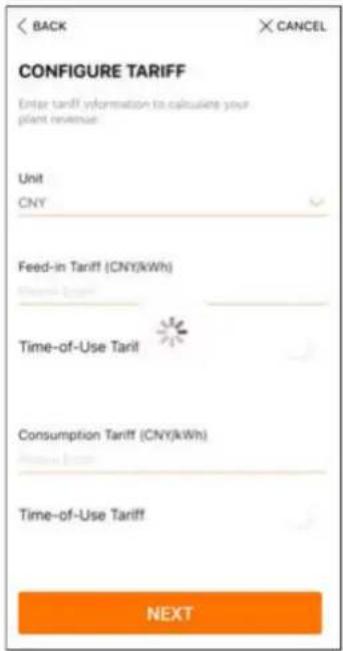

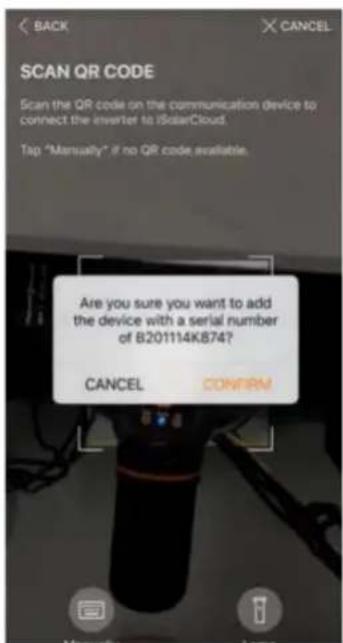

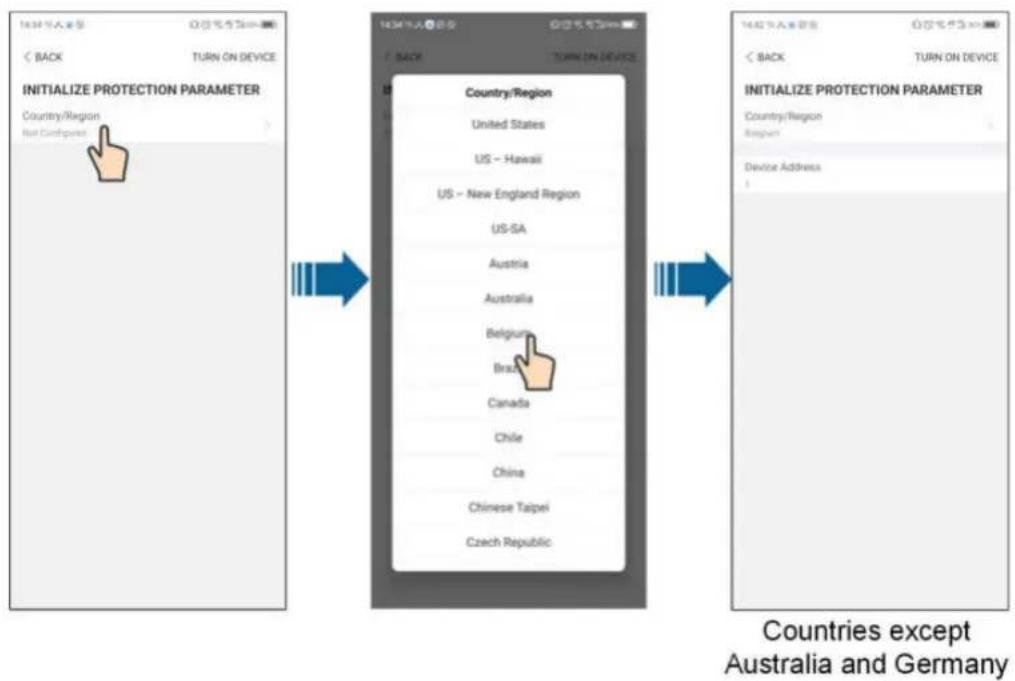

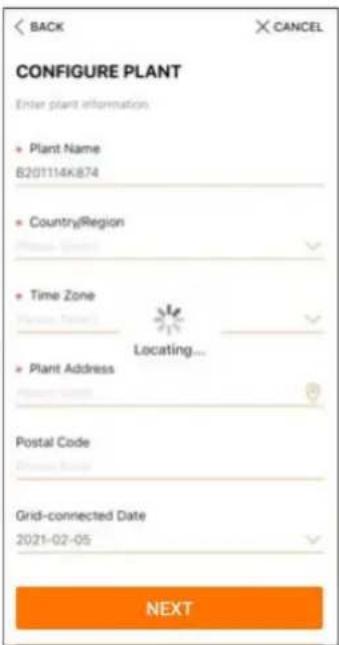

Tap "NEXT" to start configuration of the plant or tap "Acid Mace" to add more converters.

B201114K874

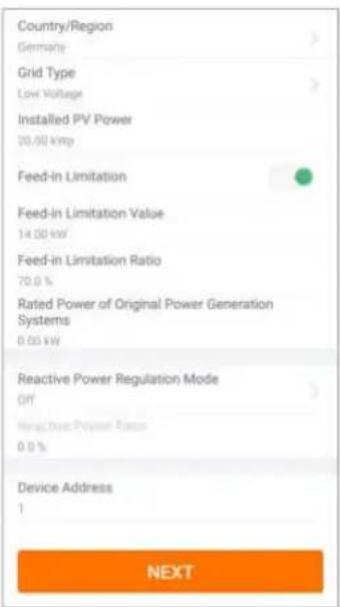

Add More

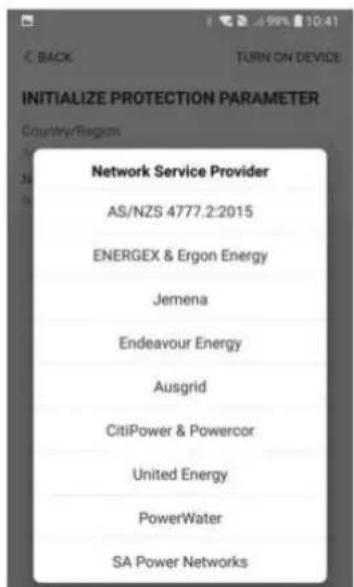

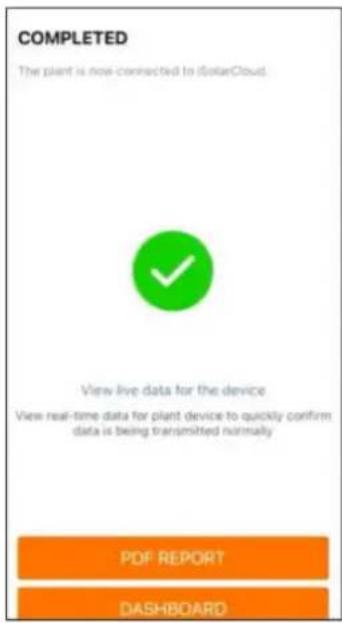

i

i

i

Weather icon showing sun partially behind a cloud on orange background (no text or symbols)

i

Illustration of a handheld medical or laboratory device with a hand pointing to its screen (no text or symbols visible)

i

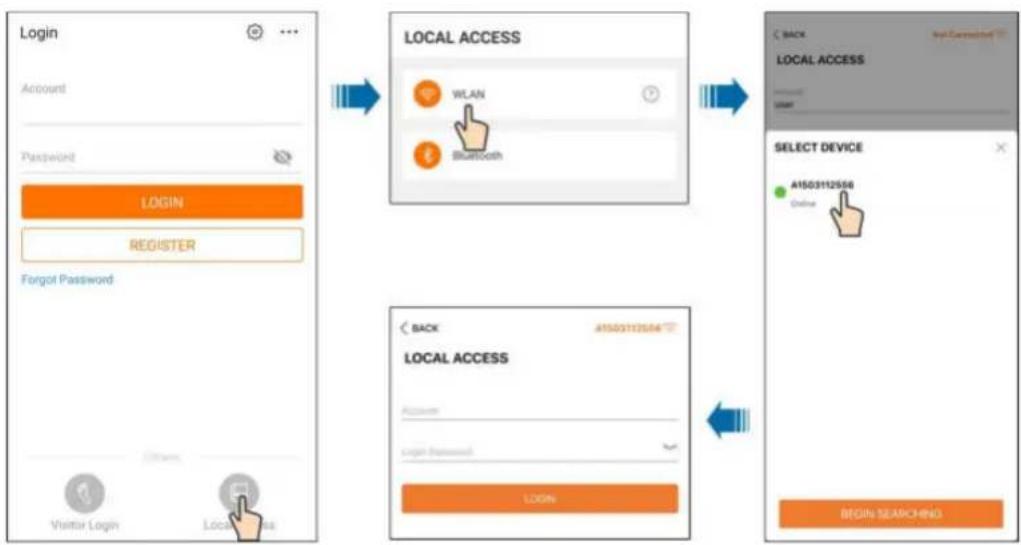


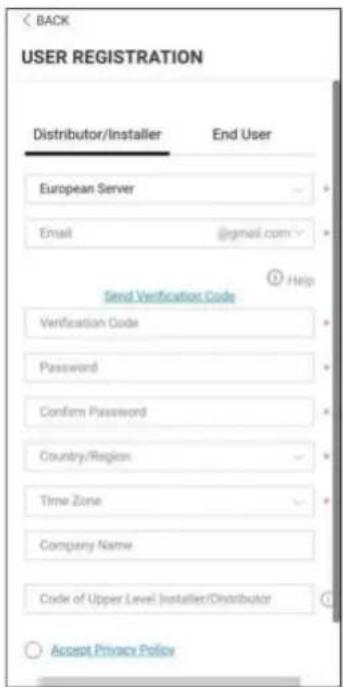

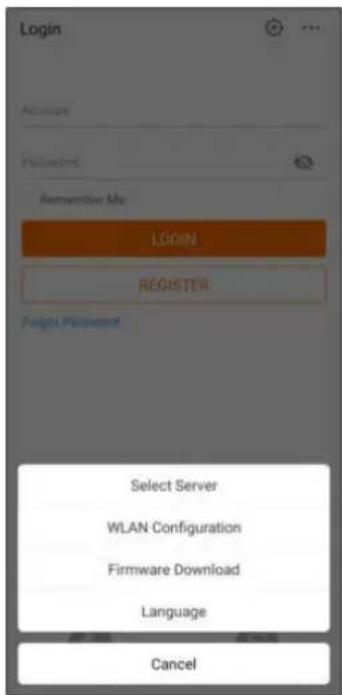

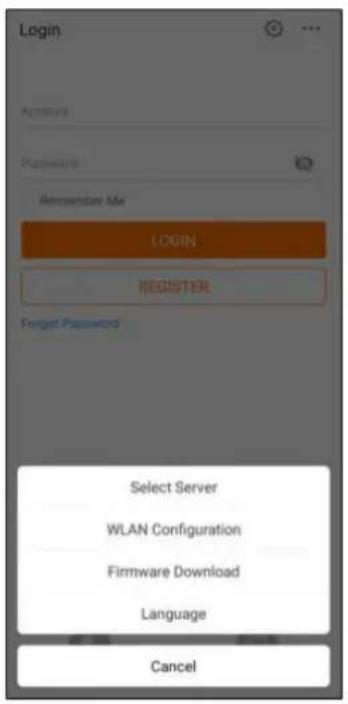

    subgraph Login
        A1["Password: LOGIN"]
        A2["Registrar: REGISTER"]
        A3["Forgot Password"]
        A4["Visitor Login"]
        A5["Local Access"]
    end

    subgraph LOCAL ACCESS
        B1["WiLAN"]
        B2["Bluetooth"]
    end

    subgraph Select Device
        C1["A1503112556 Online"]
    end

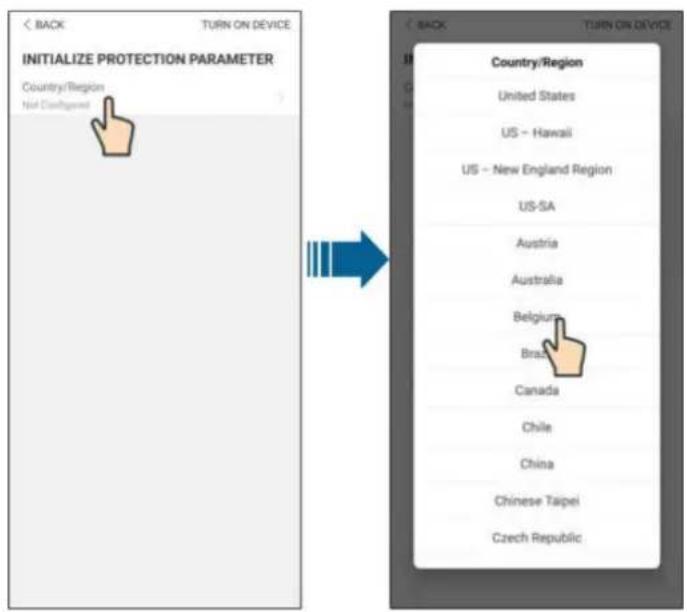

NOTICE

i

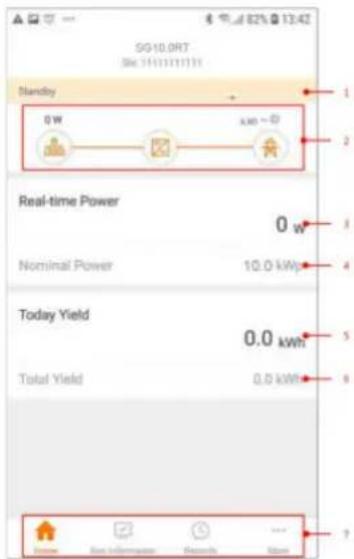

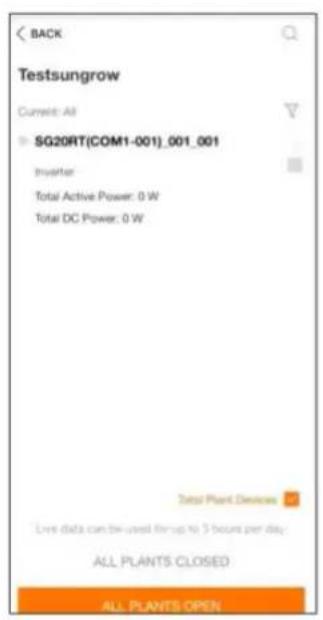

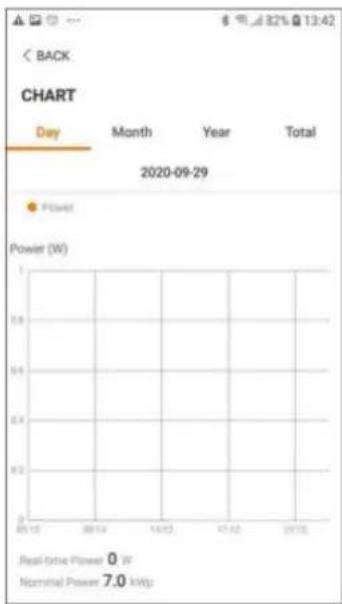

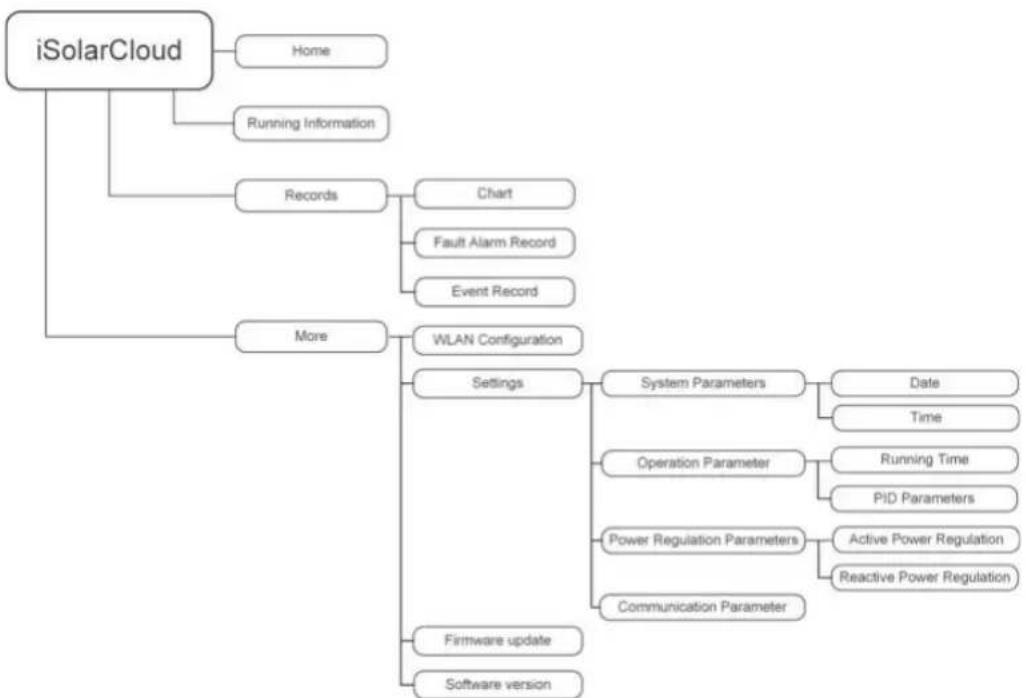

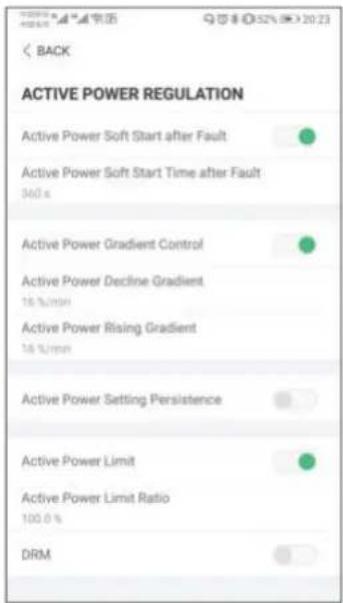

    Q --> R["Active Power Regulation"]

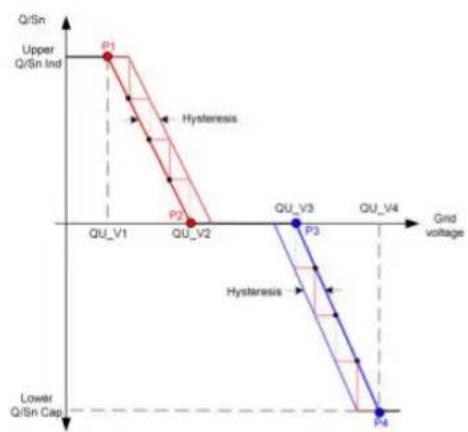

    Q --> S["Reactive Power Regulation"]
    J --> T["Communication Parameter"]
    T --> U["Firmware update"]
    T --> V["Software version"]

i

中国银行“A”字● 1800

< BACK

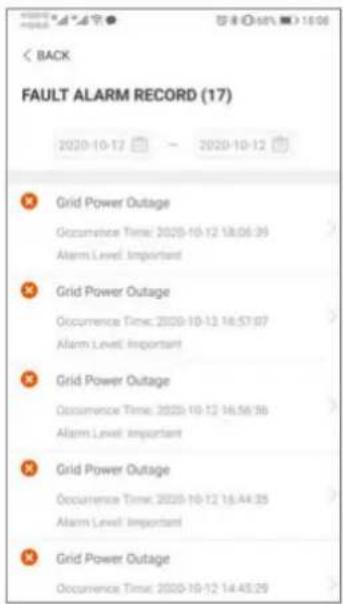

GRID POWER OUTAGE

Alarm Level: Important

Occurrence Time: 2020-10-12 18:06:39

Alarm ID: 10

Repair Advice

Generally, the device is reconnected to the grid after the grid recovers to normal. If the fault occurs repeatedly:

1. Check if the grid power supply is normal;

2. Check if AC cables are all firmly connected.

3. Check if AC cables are connected to the correct

terminals (with or without live line and reverse

connection).

1. If the fault still exists, Please contact customer

service center of sungrow power

i

BACK

SYSTEM PARAMETERS

Boot/Shutdown

Boot

Date Setting

2020-09-23

Time Setting

13:43:18

ARM Software Version

LCD_BERYL_S_V11_V01_A

MDSP Software Version

MDSP_BERYL_S_V11_V01_A

< BACK

RUNNING TIME

Connecting Time60 s

Reconnecting Time60 s

Enable

Clear PID alarm

PID scheme

Curve A

Curve B

Curve A

Curve B

i

CAUTION

NOTICE

! DANGER

CAUTION

NOTICE

i

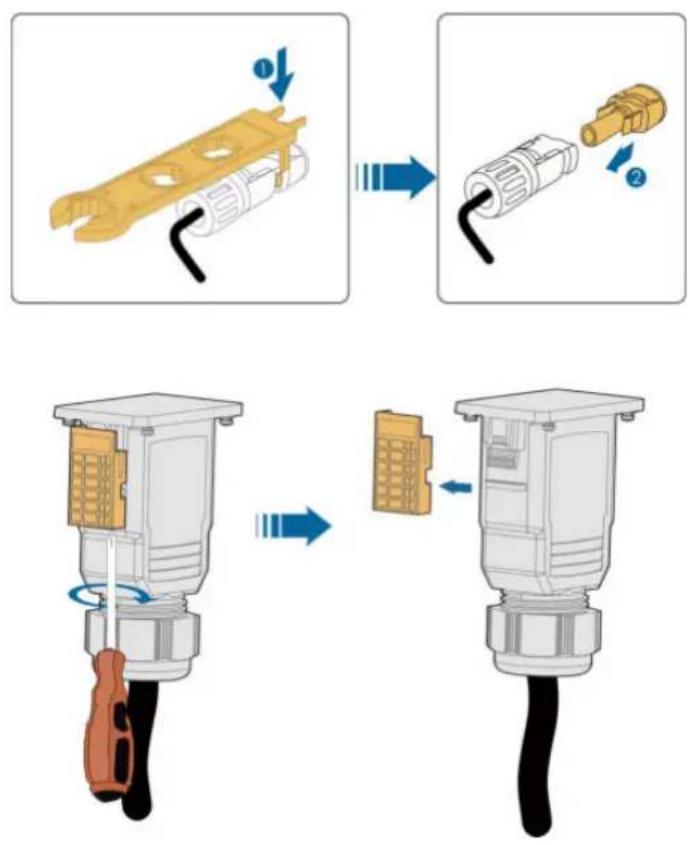

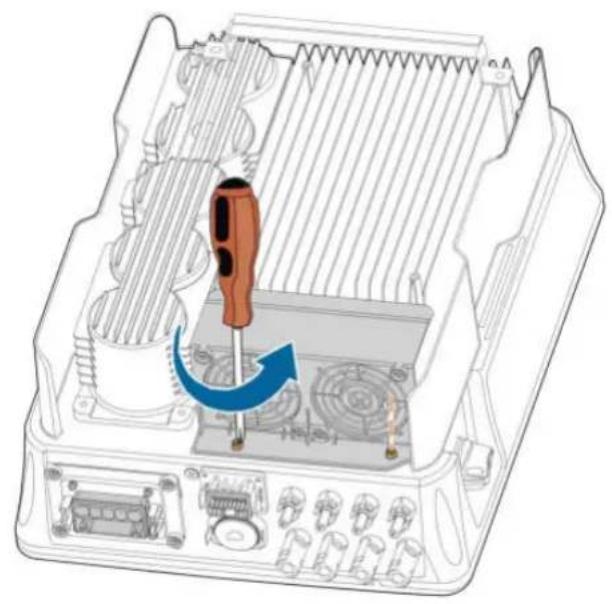

Diagram of an internal electronic device showing a screwdriver inserted into a housing with cooling fins and ventilation slots (no text or symbols present)

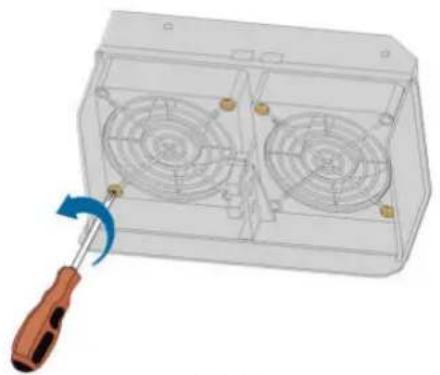

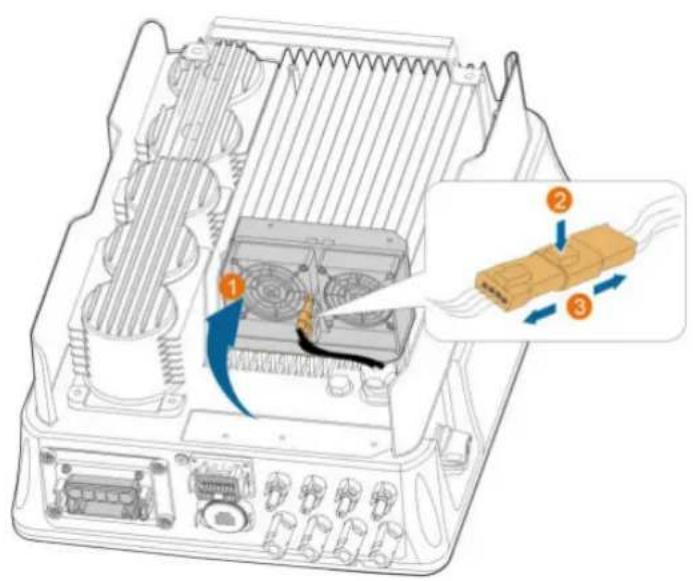

3D rendering of a transparent enclosure with two fans and a screwdriver, showing internal components (no text or symbols)

Back

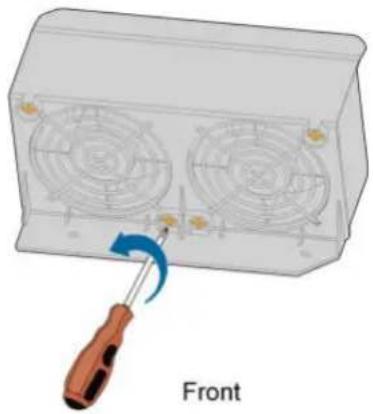

Diagram of a screwdriver inserted into a front-mounted fan device (no text or symbols on the device itself)
