Produkttyp	Anhängerkupplungs-Fahrradträger
Modell	Uebler F14
Kapazität	1 Fahrrad
Leergewicht	Ca. 9,9 kg
Maximale Nutzlast	30 kg (unter Bedingungen der Achslast)
Stromversorgung	13-polig, 12 V
Maximaler Rahmendurchmesser	Rundrohr 75 mm, Ovalrohr 75x45 mm
Zulassung	ECE R03/03, Nummer 0098*01
Bestellnummern	15940 (links), 15941 (rechts)
Lieferumfang	Fahrradträger, 1 Fahrradhalter, 2 Schlüssel
Hauptmaterial	Stahl (Kupplungsvorrichtung aus Stahl St 52-3 min.)
Hauptfunktionen	Montage auf Anhängerkugel, schwenkbare Rahmenhalter, Schienen für Räder mit Falschhalteblöcken, Spannsystem mit Zungen, Schlüsselverriegelung
Wartung und Reinigung	Schnellspanner und Rahmen mit Seifenwasser reinigen; periodisch die Gewindeschrauben der Halterungen schmieren
Sicherheit	Höchstgeschwindigkeit 130 km/h; Beleuchtungssystem vor jeder Fahrt prüfen; Nutzlast nicht überschreiten; geänderte Fahrzeugabmessungen beachten
Ersatzteile und Reparierbarkeit	Nur Original-Uebler-Ersatzteile verwenden; Glühlampen handelsüblich (Referenzen in der Anleitung)
Allgemeine Informationen	Montage- und Gebrauchsanleitung im Fahrzeug aufbewahren; Zulassung gültig für Anhängerkupplungs-Fahrradträger

Häufig gestellte Fragen - F14 Uebler

Wie montiere ich den Fahrradträger Uebler F14 auf die Anhängerkupplung?

Blockierhebel öffnen, Gehäuse auf die Anhängerkugel setzen, Fahrradträger nach unten kippen bis hörbares Einrasten. Die rote Markierung darf nicht mehr sichtbar sein. Mit Schlüssel verriegeln.

Was ist das maximale Gewicht pro Fahrrad?

Jedes Fahrrad darf 30 kg nicht überschreiten. Die Gesamtnutzlast des Fahrradträgers beträgt 30 kg für den F14.

Wie befestige ich ein Fahrrad auf der Halterung?

Drehgriff entriegeln, Klemme öffnen, Klemme um den Fahrradrahmen positionieren, mit Drehgriff festziehen, dann verriegeln. Anschließend die Spannzunge durch die Speichen führen und mit dem Spanner spannen.

Kann ich Carbonfahrräder transportieren?

Bei Fahrrädern mit Carbonteilen kontaktieren Sie den Hersteller oder Händler, um deren Kompatibilität mit dem Fahrradträger zu überprüfen.

Wie ersetze ich eine Glühlampe des Rücklichts?

Schrauben lösen, Verriegelungen drücken, Leuchtenblock abheben. Abdeckung entfernen, Streuscheibe abschrauben, Glühlampe durch Drehen um 90° ersetzen. In umgekehrter Reihenfolge wieder montieren. Achtung: Zündung ausschalten und Stecker abziehen.

Was ist die maximal zulässige Geschwindigkeit mit beladenem Fahrradträger?

Die Höchstgeschwindigkeit darf 130 km/h nicht überschreiten.

Muss ich vor jeder Fahrt etwas überprüfen?

Ja, überprüfen Sie die Funktion der Beleuchtung, die Befestigung des Fahrradträgers auf der Anhängerkupplung und die Befestigung aller Fahrräder. Bei Bedarf nachziehen.

Kann der Fahrradträger mit einer elektrischen Heckklappe verwendet werden?

Wenn das Fahrzeug eine elektrische Heckklappe hat, achten Sie darauf, den nötigen Platz zu lassen. Es wird empfohlen, die elektrische Heckklappe zu deaktivieren und manuell zu bedienen.

Was tun, wenn der Fahrradträger seitlich übersteht?

Wenn die Ladung mehr als 40 cm über die äußere Kante der Begrenzungsleuchten hinausragt, seitlich mit weißen Lichtern vorne und roten Lichtern hinten kenntlich machen.

Wie reinige und warte ich den Fahrradträger?

Reinigen Sie die Schnellspanner und den Rahmen regelmäßig mit Seifenwasser. Schmieren Sie periodisch die Gewindeschrauben der Halterungen, um das Festfressen zu vermeiden.

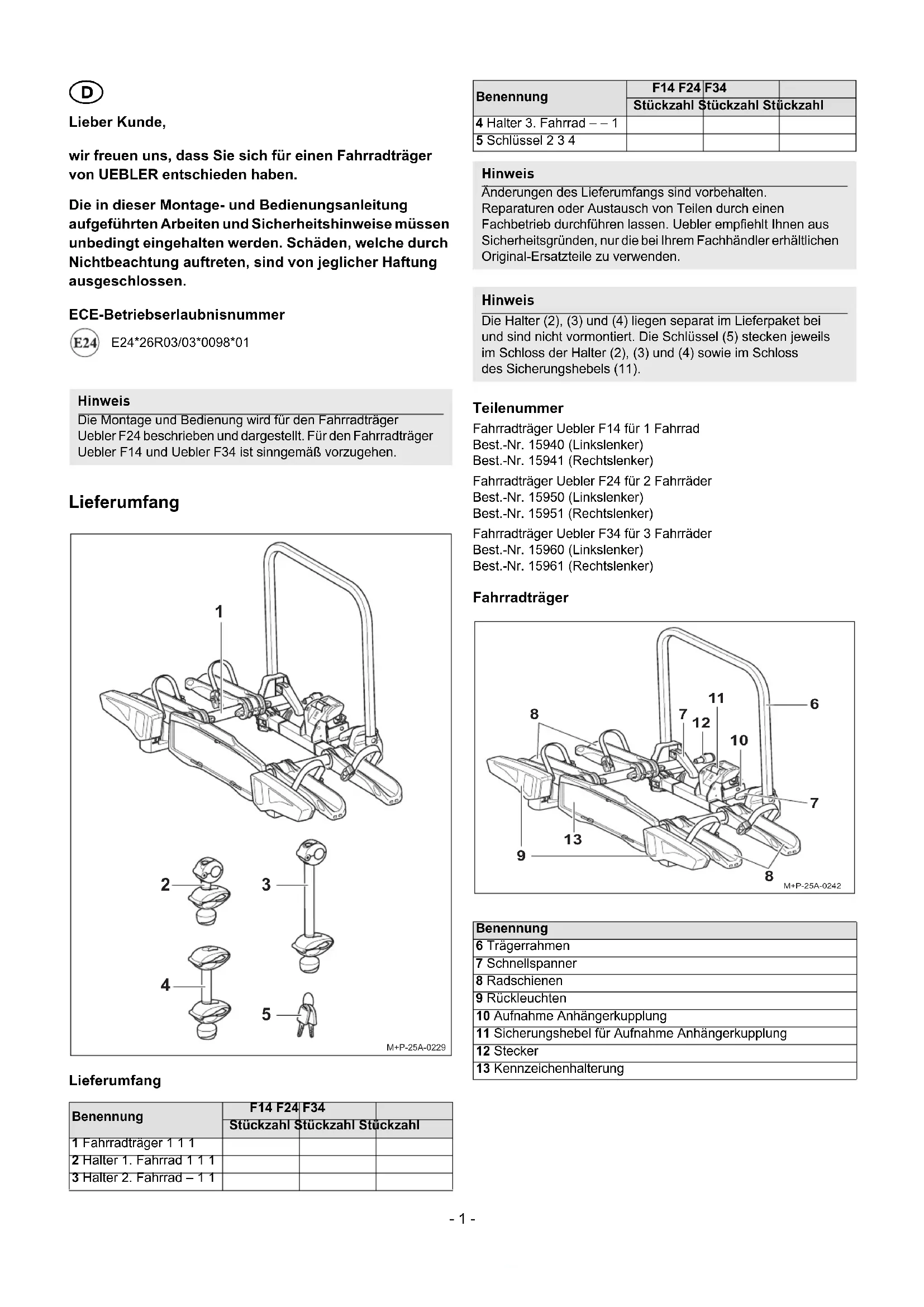

BEDIENUNGSANLEITUNG F14 Uebler

Fahrtradträger für Anhängevorrichtung

-Uebler F14, fur 1 Fahrrad
-Uebler F24, fur 2 Fahrrader
- Uebler F34, für 3 Fahrräder

Montage- und Bedienungsanleitung

wir freuen uns, dass Sie sich für einen Fahrradträger von UEBLER entschieden haben.

Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung auftreten, sind von jeglicher Haftung ausgeschlossen.

ECE-Betriebserlaubnisnummer

E24 E2426R03/030098*01

Hinweis

Die Montage und Bedienung wird für den Fahrradträger Uebler F24 beschreiben und dargestellt. Für den Fahrradträger Uebler F14 und Uebler F34 ist sinngemäß vorzugehen.

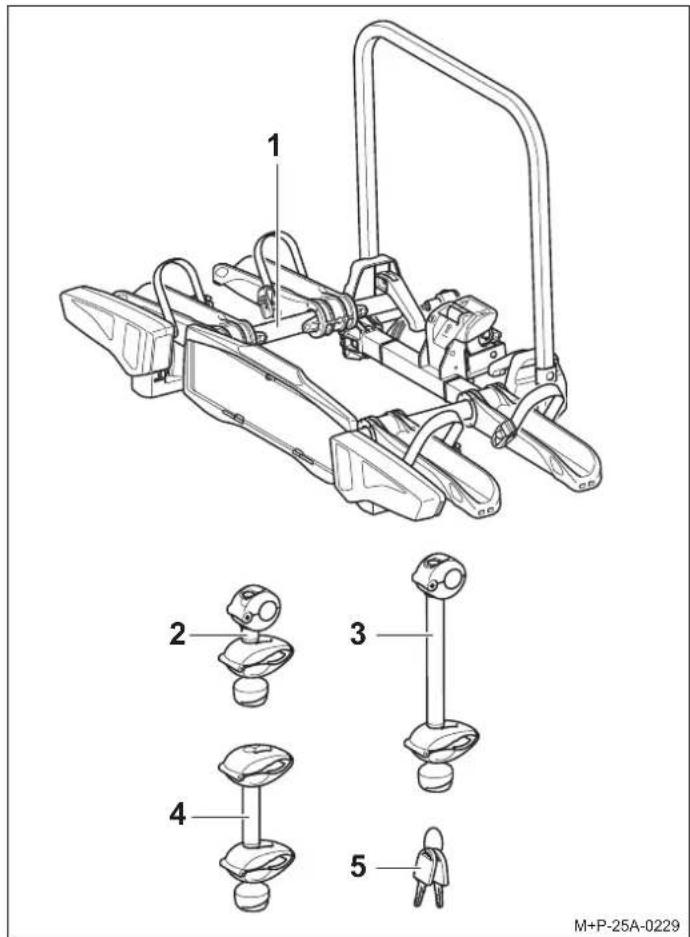

Lieferumfang

Lieferumfang

Benennung	F14 F24	F34
	Stückzahl	Stückzahl	Stückzahl
1 Fahrtradträger 1 1 1
2 Halter 1. Fahrrad 1 1 1
3 Halter 2. Fahrrad - 1 1

Benennung	F14 F24	F34
	Stückzahl	Stückzahl	Stückzahl
4 Halter 3. Fahrrad -- 1
5 Schlüssel 2 3 4

Hinweis

Änderungen des Lieferumfangs sind vorbehalten.
Reparaturen oder Austausch von Teilen durch einen
Fachbetrieb durchführten halten. Uebler empfehl't Ihnen aus
Sicherheitsgründen, nur die bei ihrem Fachhändler erhältlichen
Original-Ersatzteile zu verwenden.

Hinweis

Die Halter (2), (3) und (4) liegen separat im Lieferpaket bei und sind nicht vormontiert. Die Schlüssel (5) stecken jeweils im Schloss der Halter (2), (3) und (4) sowie im Schloss des Sicherungshebels (11).

Teilenummer

Fahradräger Uebler F14 für 1 Fahrrad

Best.-Nr. 15940 (Linkslenker)

Best.-Nr. 15941 (Rechtslenker)

Fahradräger Uebler F24 für 2 Fahrräder

Best.-Nr. 15950 (Linkslenker)

Best.-Nr. 15951 (Rechtslenker)

Fahradräger Uebler F34 für 3 Fahrträder

Best.-Nr. 15960 (Linkslenker)

Best.-Nr. 15961 (Rechtslenker)

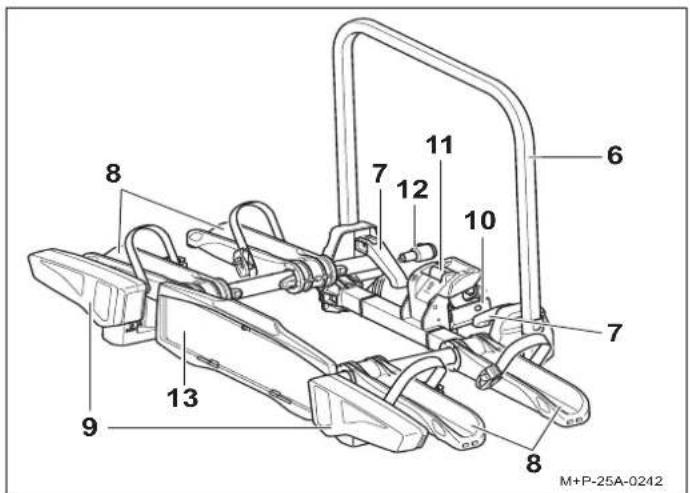

Fahrtradträger

Benennung

6 Trägerrahmen

7 Schnellspanner

8 Radschienen

9 Rückleuchten

10 Aufnahme Anhängerkupplung

11 Sicherungshebel für Aufnahme Anhängerkupplung

12 Stecker

13 Kennzeichenhalterung

Technische Daten

Eigengewicht
Uebler F14, für max. 1 Fahrrad ca. 9,9 kg
Uebler F24, für max. 2 Fahrräder ca. 12 kg
Uebler F34, für max. 3 Fahrräder ca. 14,5 kg

Maximale Zuladung (Traglast)
Uebler F14, ab D-Wert1 5,3 kN - Bei Stützlast min. 50 kg	30 kg
Uebler F24, ab D-Wert1 5,3 kN - Bei Stützlast min. 50 kg 38 kg
Uebler F24, ab D-Wert1 6,7 kN - Bei Stützlast min. 50 kg	38 kg
- Bei Stützlast min. 75 kg	60 kg
Uebler F34, ab D-Wert1 5,3 kN --	2
Uebler F34, ab D-Wert1 6,7 kN - Bei Stützlast min. 50 kg	35,5 kg
- Bei Stützlast min. 75 kg	54 kg

1. siehe Typenschild an der Anhangevorrichtung
2. nicht zulässig

Stromversorgung
Uebler F14, für max. 1 Fahrrad	13-polig, 12 V
Uebler F24, für max. 2 Fahrräder	13-polig, 12 V
Uebler F34, für max. 3 Fahrräder	13-polig, 12 V

Maximaler Rohrdurchmesser der Fahrradrahmen
Rundrohr 75 mm
Ovalrohr 75x45 mm

Fahrtradträger am Fahrzeug montieren/demontieren

Vorsicht

Die Anhängevorrichtung muss für den Anbau eines Fahradträgers geeignet sein:

Material der Anhangevorrichtung mind. St 52-3 (siehe Typenschild an der Anhangevorrichtung)

Bei Nichtbeachtung konnte sich der Fahrradträger zusammen mit den montierten Fahrädern vom Fahrzeug losen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen.

Der Kugelkopf muss vor der Montage gesaubert und entfettet werden.

Vorsicht

Durch die veränderten Fahrzeugmaße (Breite, Höhe, Tiefe) im Betrieb mit dem Fahrradträger können bei Nichtbeachtung der Fahrzeugmaße Sie und andere Personen verletzt werden und/oder es kann zu Sachschäden kommt. Bei Ein- und Durchfahrten die veränderten Fahrzeugmaße beachten. Vorsicht beim Rückwärtsfahren.

Vorsicht

Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfrei Funktion kontrollieren, sonst kann es zu Unfälltkommen.

Fahrtradträger am Fahrzeug montieren

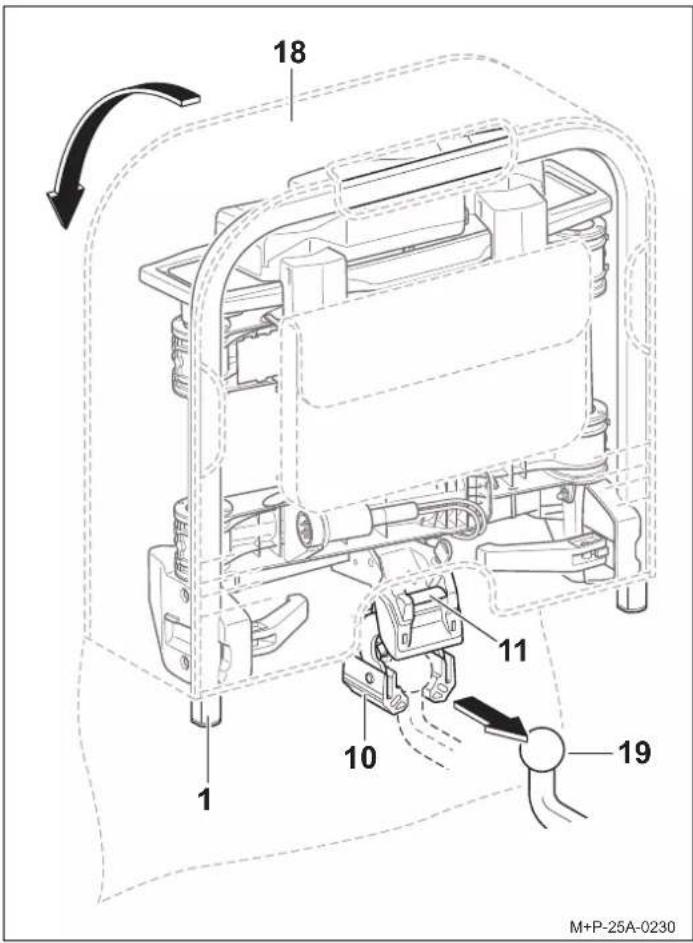

1. Deckel der Tasche (18) öffnen.
2. Sicherungshebel (11) drücken, sodass die Aufnahme (10) ausklapt.
3. Fahrtradträger (1) senkrecht halten und mit der Aufnahme (10) auf den Kugelkopf der Anhängerkupplung (19) aufschieben.
4. Fahrradtrager (1) nach unten kippen, bis der Sicherungshebel (11) hörbar einrastet. Die rote Markierung am Sicherungshebel (11) darf nicht mehr sightbar sein.
5. Kontrollieren, ob der Fahrradträger (1) parallel zum Stoßfänger und in etwa parallel zum Boden ausgerichtet ist. Durch Rütteln den Fahrradträger (1) auf festen Sitz kontrollieren. Bei Bedarf Fahrradträger (1) abnehmen und erneut montieren.
6. Tasche (18) vom Fahrradträger (1) abziehen.

1. Fahrradträger (1) mit dem Schlüssel (5) verriegeln und Schlüssel (5) abziehen.
2. Stecker (12) am Fahrzeug anschließen und im Uhrzeigersinn verriegeln.

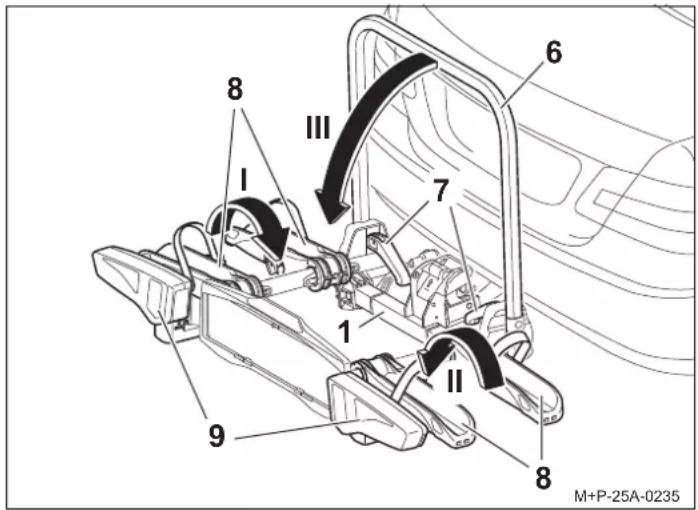

1. Schnellspanner (7) öffnen (Pfeil I), Trägerrahmen (6) senkrecht stellen (Pfeil II) und Schnellspanner (7) schreiben (Pfeil III).

Vorsicht

Radschienen (8) nicht mit den Rückleuchten (9) aufklappen, da es sonst zu Beschädigungen kommt kann.

1. Radschienen (8) in Pfeilrichtung aufklappen.
2. Funktion der Rückleuchten (9) kontrollieren.

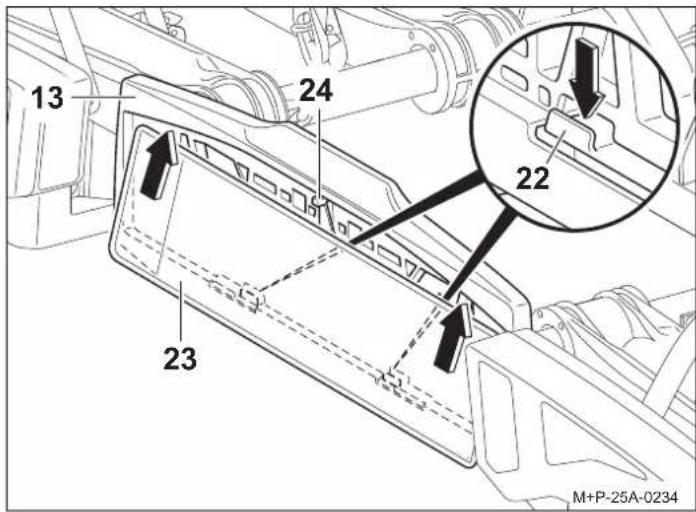

1. Kennzeichen (23) von schrag unter die Kennzeichenhalterung (13) schieren. Halter (22) nach unten drücken, Kennzeichen (23) dahinter drücken. Halter (22) loslassen und damit Kennzeichen (23) festklemmen.
2. Festen Sitz des Kennzeichens (23) kontrollieren.

Hinweis

Zum Einsetzen von higheren Kennzeichen den Stopper (24) nach hinten drücken und das Kennzeichen vollständig in die Kennzeichenhalterung (13) schieren.

Hinweis

Das Kennzeichen am Fahrtradträger muss mit dem amtlichen Kennzeichen des Fahrzeugs übereinstimmen und gut lesbar sein.

Fahrtradträger am Fahrzeug demontieren

Vorsicht

Radschienen (8) nicht mit den Rückleuchten (9) einklappen, da es sonst zu Beschädigungen kommt kann.

1. Radschienen (8) in Pfeilrichtung (Pfeil I, dann Pfeil II) einklappen.
2. Schnellspanner (7) öffnen, Trägerrahmen (6) in Pfeilrichtung (Pfeil III) einklappen und Schnellspanner (7) schreiben.

Hinweis

Schnellspanner (7) und Trägerrahmen (6) sind regelmäßig bzw. bei Verschmutzung/Schwergängigkeit mit Seifenwasser zu reinigen.

1. Stecker (12) aus der Steckdose (20) drehen und in die Steckerhalterung ^2 der Radschiene (8) einsetzen.

2. Fahrradträger (1) mit dem Schlüssel (5) aufschlieben.

3. Tasche (18) auf den Fahrradträger (1) schieben.
4. Sicherungshebel (11) drücken und den Fahrradträger (1) senkrecht nach oben schwenken (Pfeil IV).
5. Fahrradtrager (1) nach hinten vom Kugelkopf der Anhängerkupplung (19) herunterziehen.
6. Fahrradträger (1) mit der Aufnahme (10) auf den Boden stellen und damit die Aufnahme (10) schlieben.
7. Deckel der Tasche (18) schlieben.

Fahränder montieren/demontieren

Vorsicht

Der Fahrradträger für die Anhängevorrichtung ist ausschließlich für den Transport von Fahrrädern zu verwenden.

Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg auf dem Fahrradträger transportiert werden.

Dabei)dufen die maximalzulässigeTraglastdes

Fahrtradträgers, die Stützlast der Anhängevorrichtung sowie das zulässige Gesamtgewicht des Fahrzeugs und die maximal

zulässige Achstast des Fahrzeugs (siehe Fahrzeug-Betriebsanleitung) keinesfalls überschritten werden.

Bei Nichtbeachtung konnte sich der Fahrradträger zusammen mit den montierten Fahrärdmom Fahrzeug losen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Vor der Montage Kindersitze und alle losen Teile, wie z.B. Trinkflaschen, Satteltschen, Akkus von E-Bikes usw., von den Fahrärden entfernen und verstauen.

Die Fahrräder mussen möglichst gleichmäßig und mit niedrigem Schwerpunkt auf dem Fahrradträger befestigt und mit jeweils einem Halter am Fahrradrahmen sowie Spannriemen an den Vorder- und Hinterrädern gegen Herabfallen gesichert werden.

Bei Nichtbeachtung konnten sich die Fahrräder während der Fahrt vom Fahrzeug losen und bei anderen

Verkehrsteilnehmern zu einem Unfall und damit verbunden zu Verletzungen und Sachschäden führen.

Vorsicht

Beim Abrutschen/Kippen der Fahrräder besteht

Verletzungsgefahr. Sichern Sie die Fahrräder gegen Abrutschen/Kippen.

Führer Sie die Montage und die Demontage der Fahrräder mit einer zweiten Person durch.

Vorsicht

Je nach Fahrzeugtyp kann der Fahrradträger mit den Fahrär-dern zu dicht an der Abgasanlage des Fahrzeugs positioniert sein. Durch das heiße Auspuffrohr und/oder die freißen Auspuffabgase konnen der Fahradträger und/oder die Fahräder beschädigt werden. In thisem Fall ist der Fahradräger nicht zur Verwendung geeignet.

Für den Transport von Fahrrädern mit Carbon-Teilen wenden Sie sich an den Hersteller/Händler, ob diese Fahrräder zum Transport auf dem Fahrradträger geeignet sind.

1. nicht bei Fahrradträger Uebler F14

Anordnung der Fahrräder

Die Anordnung der Fahrräder in Fahrtrichtung (Pfeil), wie hier dargestellt, beachten.

Hinweis

Schwere Fahränder Fahrzeugnah und leichte Fahränder

(z.B. Kinderräder) weiter hints auf dem Fahrradträger montieren.

Das erstee Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet montieren.

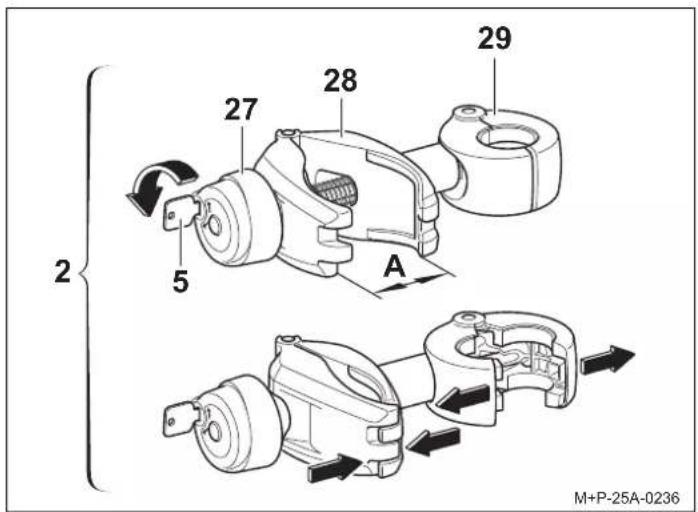

Erstes Fahrrad montieren

1. Halter (2) aus der Verpackungnehmen und für FahrradmontageVBoreiten.
2. Drehgriff (27) mit Schlüssel (5) entriegeln.
3. Klemme (28) mit Drehgriff (27) aufschauben, bis die Klemme (28) geöffnet ist (A).
4. Klemme (28) zusammen und halten. Die Klemme (29) öffnet sich.

1. Die geöffnete Klemme (29) um den Trägerrahmen positionieren und durch Loslassen von Klemme (28) um den Trägerrahmen verschreiben.
2. Spanner (31) drücken (Pfeil II) und den Spannriemen (26) Herausziehen.

Vorsicht

Halter (2) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden konnen. Es durfen keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden.

1. Fahrrad auf die Radschienen setzen und mit Klemme (28) von Halter (2) am Fahrradrahmen positionieren. Fahrrad gegen Kippen sichern.
2. Klemme (28) am Fahrradrahmen mit Drehgriff (27) festschrauben.
3. Halter (2) mit Schlüssel (5) verriegeln und Schlüssel (5) abziehen.
4. Spannriemen (26) mittig zwischen Radspeichen durchführten, in die Schnalle (30) einfädeln und anziehen.

Vorsicht

Die Spannriemen (26) nicht zu fest anziehen, da ansonsten die Reifen oder Felgen beschädigt werden können.

1. Mithilfe der Spanner (31) die Spannriemen (26) festziehen (Pfeil I).

Hinweis

Die Gewindeschrauben der Halter sind in regelmäßigen Abständen zu saubern und zu schmieren, damit ein Festgang der Drehgriffe vermieden wird.

Zweites Fahrrad montieren

Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage des ersten Fahrrads. Die entgegenegasetzte Anordnung der beiden Fahränder ist zu beachten.

Vorsicht

Halter (3) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden konnen. Es darüber keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden.

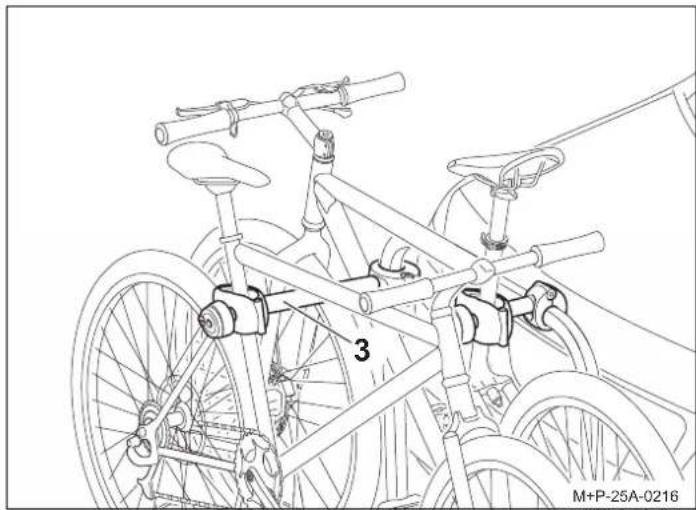

Das zweite Fahrrad wird mit dem langen Halter (3) befestigt.

Drittes Fahrad montieren

Die Montage des dritten Fahrrads erfolgt sinngemäß zur Montage des ersten Fahrrads. Die entgegengesetzte Anordnung aller Fahränder ist zu beachten.

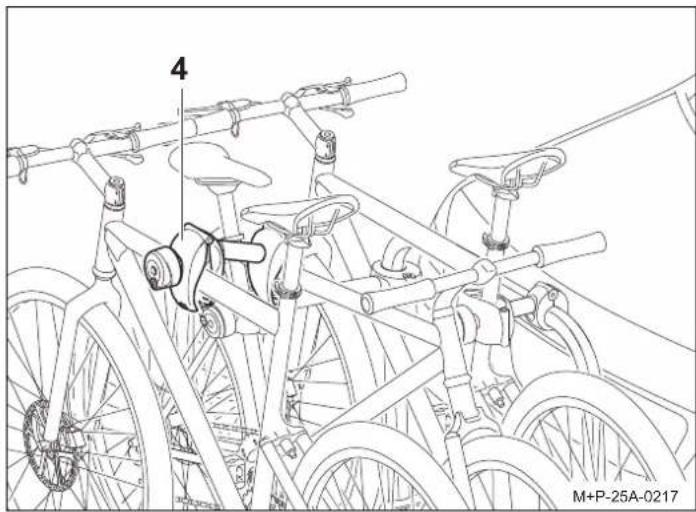

Vorsicht

Halter (4) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden konnen. Es dürfen keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden.

Das dritte Fahrrad wird mit dem zusätzlichen Halter (4) am zweiten Fahrrad befestigt.

Fahräder demontieren

Das Losen der Halter (4), (3) und (2) und die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge.

Vorbereitung zur Fahrt

Vorsicht

Alle Verschraubungen und Befestigungen des Fahrradtragers und der Fahrder mussen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachbezogen werden. Bei Nichtbeachtung konnte sich der Fahrradträger zusammen mit den montierten Fahrärden vom Fahrzeug offen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen. Diese Kontrolle ist, abhängig von der Fahrbahnbeschaffenheit, in regelmäßigen Abständen zu wiederholen.

Vorsicht

Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfrei Funktion kontrollieren, sonst kann es zu Unfallen kommt.

Hinweis

Das amtliche Kennzeichen und die Beleuchungseinrichtung des Fahrradträgers)durfen nicht verdeckt werden.

Ist der Fahrradträger nicht komplett beladen, ist darauf zu achten, dass:

• nicht benötigte Halter vom Trägerrahmen abzunehmen und sicher im Kofferraum zu verstauen sind.
• alle Schlüssel abgezogen und verstaut sind.
• die Spannriemen aller Radschienen geschlossen sind.

Lampenwechsel

Vorsicht

Für den Lampenwechsel muss die Zündung des Fahrzeugs ausgeschaltet und der Stecker für die Beleuchungsinrichtung aus der Steckdose der Anhängerkupplungselektrik gezogen sein. Bei Nichtbeachtung kann es zu einem Kurzschluss oder Sachsäden kommt. Bei Unklarheiten sollen der Lampenwechsel durch einen Fachbetrieb erfolgen.

Hinweis

Der Lampenwechsel wird an der linken Rückleuchte des Fahrradträgers beschreiben und dargestellt. Für die rechte Rückleuchte ist sinngemäß vorzugehen.

Hinweis

Bei einer Bestellung einer neuen Glubirne muss die betroffene Glubirne (14, 15, 16, 17) angegeben werden.

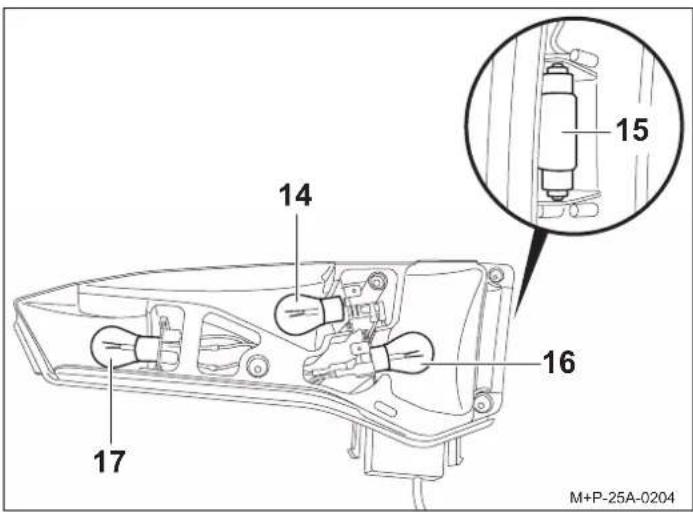

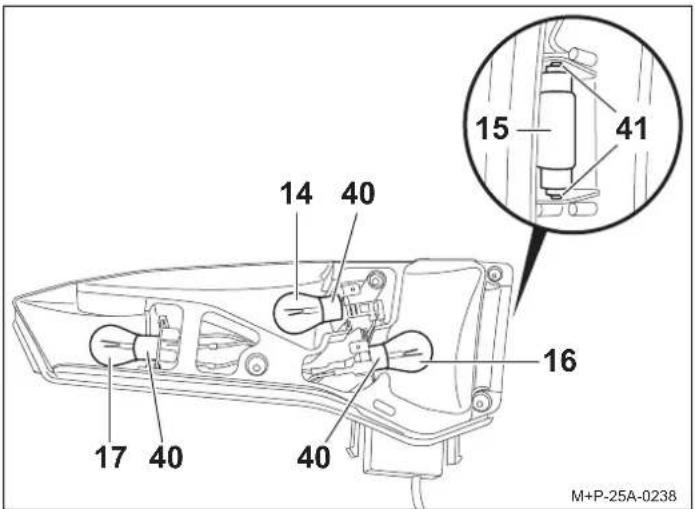

Benennung Ersatzteiln.
14 Blinker1BL PY21W 12 V gelb	E1687
15 Kennzeichenbeleuchting1BL C5W 12 V (35 mm lang) weiß	E1687
16 Nebelschlusslicht1 bei linker RückleuchteBL PR21W 12 V rotRückfahrscheinwerfer1 bei rechter RückleuchteBL P21W 12 V weiß	E1687E1687
17 Bremse/Rücklicht1BL P21/5W 12 V weiß	E1687

1. Die Glühbirne ist im Handel erhältlich.

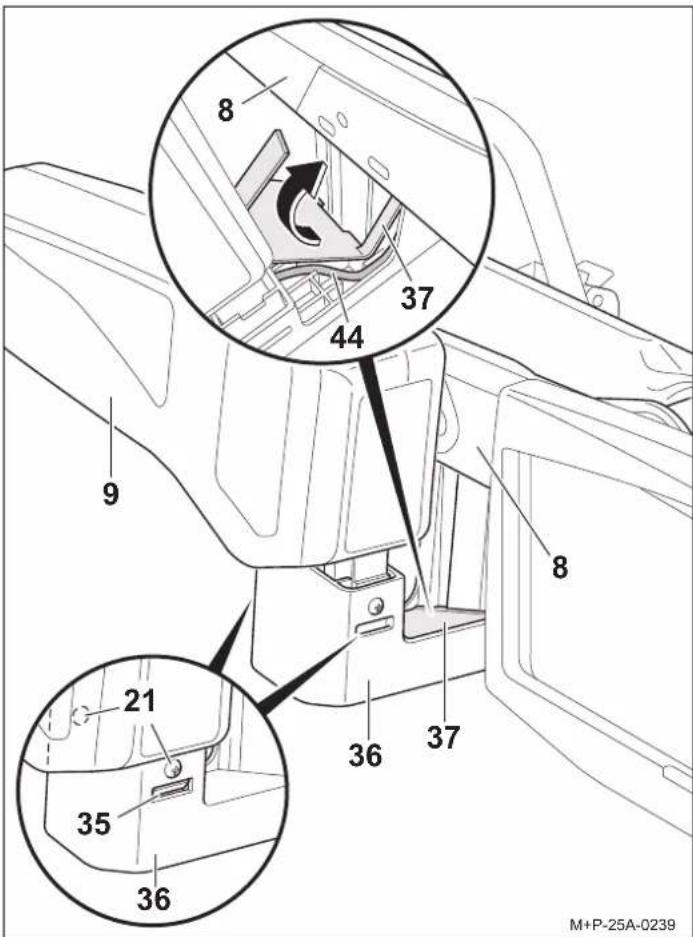

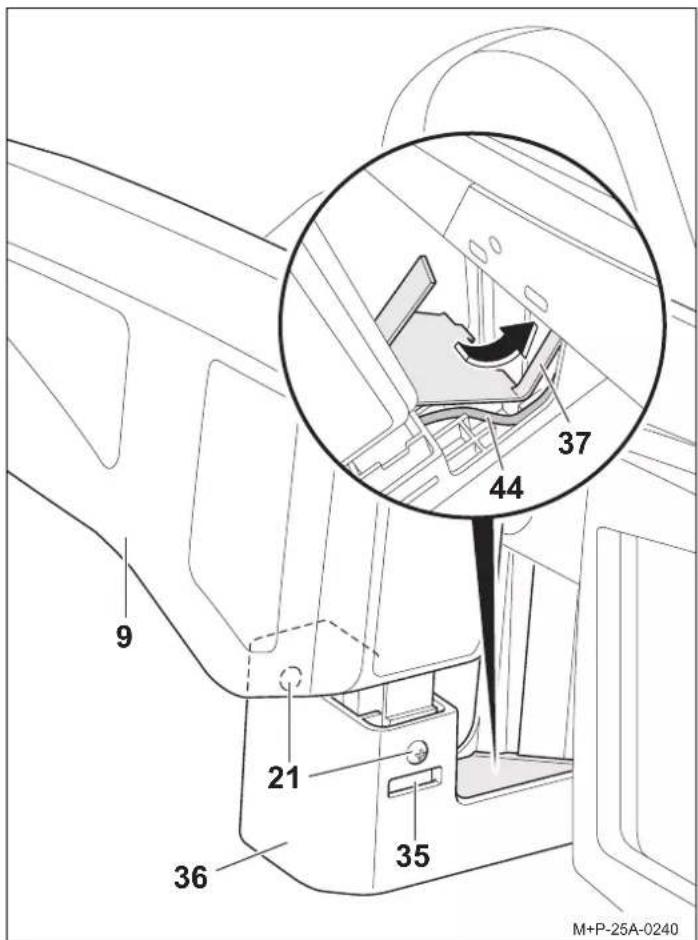

1. Schrauben (21) Herausschrauben. Verriegelungen (35) drücken und Rückleuchte (9) vorsichtig nach oben anheiten.

1. Mit dem Kabel (44) der Rückleuchte (9) vorsichtig die Abdeckung (37) anheben und in Pfeilrichtung herausfadenl.
2. Rückleuchte (9) vollständig aus der Halterung (36) herausnahmen.

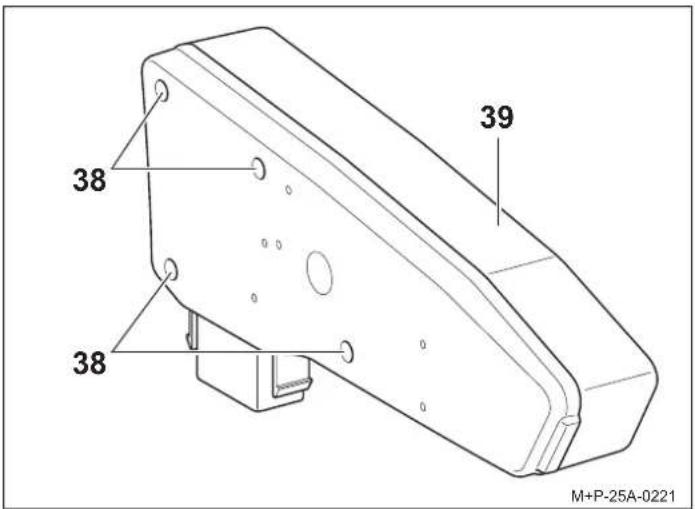

1. Schrauben (38) abschrauben und Streuschiebe (39) entferen.

1. Defekte Glühbirne (14, 16, 17) leicht in die Fassung (40) drücken, um 90^ gegen den Uhrzeigersinn drehen und hersausziehen.
2. Glühbirne (15) aus der Fassung (41) Herausziehen.

Hinweis

Neue Gluhbirnen nur mit einem sauberen Tuch anfassen und in die Fassung (40, 41) einsetzen.

1. Neue Glühbirne (14) leicht in die Fassung (40) drücken und 90^ im Uhrzeigersinn drehen. Erforderliche Glühbirnen, siehe Seite 7.
2. Streuscheibe (39) wieder handfest mit Schrauben (38) festschrauben.

1. Rückleuchte (9) in die Halterung (36) hineinschieben, ohne zuverlasten.
2. Kabel (44) in die Kabelführung der Halterung (36) legen.
3. Lange Lasche des Deckels (37) in die Radschiene einfadeln und Deckel (37) vollständig in die Halterung (36)enetzen.
4. Rückleuchte (9) vollständig in die Halterung (36) hineinschieben, bis die Verriegelungen (35) hörbar einrasten, und mit Schrauben (21) sichern.

Allgemeine Sicherheitshinweise

Der Fahrzeugführer ist davon verantwortlich, dass seine Sichte und sein Gehör nicht durch die Ladung oder den Zustand des Fahrzeugs beeinträchtigt werden. Er muss davon sorgen, dass das Fahrzeug und die Ladung vorschrifsmäßig sind und dass die Verkehrssicherheit des Fahrzeugs durch die Ladung nicht leidet. Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen müssen auch am Tag vorhanden und betriebsbereit sein.

These Montage- und Bedienungsanleitung enthalt die allgemeine Zulassung des Fahrradträgers für Anhängevorrichtungen und muss immer im Fahrzeug mitgeführt werden.

Beachten Sie die jeweiligen gesetzlichen Bestimmungen für die Benutzung von Fahrradträgern im Einsatzland.

Vorsicht

Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingte eingehalten werden.

Der Fahrradträger für die Anhängevorrichtung ist
ausschließlich zum Transport von Fahrrädern zu verwenden.
Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.

Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachbezogen werden.

These Kontrolle ist abhängig von der Fahrbahnbeschaffenheit in regelmäßigen Abständen zu wiederholen.

Während der Fahrt solte der Fahrer durch Blick in den Rückspiegel den Fahrradträger und die Fahrträger auf evtl. Verschiebungen/Verlagerungen kontrollieren.

Bei Veränderungen mit verminderter Geschwindigkeit zur nachsten Haltemöglichkeit weiterfahren und

Verschraubungen und Befestigungen von Fahrradträgen bzw. Fahrärden nachziehen.

Bei Nichtbeachtung konnte sich der Fahrradträger zusammen mit den montierten Fahrärdern vom Fahrzeug losen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Bewegliche Teile, wie z.B. die Gewindeschrauben der Halter und der Schnellspanner, sind in regelmäßigen Abständen zu saubern und zu schmieren, damit ein Festgang der Drehgriffe vermieden wird.

Keine Schmiermittel an den vormontierten Verschraubungen verwenden. Die Verschraubungen konnten sich dadurch selbst)tig lockern und der Fahrradträger konnte sich zusammen mit den montierten Fahrrädern vom Fahrzeug offen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen.

Vorsicht

Ragt die Ladung (die Fahrräder) mehr als 40 cm über den äußersten Rand der Lichtaustrittsfläche der Begrenzungsd oder Schlussleuchten des Fahradträgers hinaus, so ist sie kenntlich zu machen, und darüber seitlich hochstens 40 cm von ihrem Rand und hochstens 150 cm über der Fahrbahn, nach vorne durch eine Leuche mit weißem, nach hinten durch eine Leuche mit rotem Licht.

Beim Transport der Fahrräder die sichlich Herausragenden Räder extra kennzeichnen.

Bei Nachtfahren die Rückstrahler bzw. Reflektoren der Räder abdecken, damit ein Zerrbild der rückwärtingen Fahrzeugbe-leuchtung vermieden wird und andere Verkehrsteilnehmer nicht behindert oder getauscht werden.

Bei Nichtbeachtung konnte dies einen Unfall verursachen.

Vorsicht

Vor Antritt der Fahrt ist die Funktion der Beleuchtungseinrichtung zu kontrollieren. Bei eingeschalteten Nebelschlusslicht am Fahradträger muss das Nebelschlusslicht am Fahrzeug ausgeschaltet sein, d.h. beide Nebelschlussleuchten)dürfen nicht gleichzeitig leuchten.

Bei Fahrzeugausführungen, deren Typenehmigung erstnals nach dem 01.10.1998 erteilt wurde, daß der angebaute Fahradträger oder die mitgeführte Ladung (die Fahrräder) das dritte Bremslicht des Fahrzeugs nicht verdecken. Das dritte Bremslicht des Fahrzeugs muss sightbar sein: rechts und links (bezogen auf die Fahrzeuglängsache) in einem Horizontalwinkel von 10^ , nach oben (bezogen auf die Leuchtenkante) in einem Vertikalwinkel von 10^ und nach unter (bezogen auf die Leuchtunterkante) in einem Vertikalwinkel von 5^ . Wenn diese Werte nicht eingehalten werden, muss ein „drittes“ Ersatz-Bremslicht angebaut werden.

Bei Nichtbeachtung könnte dies einen Unfall verursachen.

Vorsicht

Die Montage des Fahrradtragers und der Fahrrader fuhrt zur Veränderung des Fahr- und Bremsverhaltens sowie der Seitewindempfindlichkeit des Fahrzeugs. Die maximale Geschwindigkeit von 130km / h darf nicht ubersritten werden. Die Fahrrader nicht durch Planen, Schutzüberzuge o. Abdecken, da dadurch die Windangriffsflache und das Fahrverhalten stark beeinflusst werden. Schweres Ladegut im Kofferraum so welt wie möglich nach vorn schiben, um einer übermaßigen Hecklastigkeit vorzubeugen.

Die Fahrweise stets den Straßen-, Straβenverkehrs- und Witterungsverhältnissen anpassen und besonderss vorsichtig fahren, wenn Sie mit beladenem Fahrradträger fahren.

Bei Nichtbeachtung konnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug offen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Falls das Fahrzeug mit einer elektrischen Heckklappe ausgerüstet ist, ist bei montiertem Fahrradträger auf den notwendigen Freiraum zu achten. Wenn möglich, sollen die elektrische Heckklappe deaktiviert und manuell bedient werden.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen. Der Fahrradträger, das Fahrzeug und/oder die Autowaschanlage konnten sonst beschädigt werden.

Hinweis zur Entsorgung

Entsorgen Sie Komponenten, Zubehör und Verpackung für eine umweltgerechte Wiederverwertung. Entsorgen Sied den Leuchtensatz nicht über den Haus- oder Restmüll.

Gemäß der europäischen Richtlinie 2012/19/EU bzw. ElektroG mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführten werden.

Bitte trennen Sie den Leuchtensatz vom Träger und geben die nicht mehr gebrauchsfähigen Komponenten bei einer geeigneten Sammelstelle ab.

Fragen Sie ihren Fachhändler.

Dear Customer,

De spanriemen (26) nicht te strak spannen, odomat anders de banden of velgen beschadigd können raken.
