BEDIENUNGSANLEITUNG BS 125M Holzmann

Betriebsanleitung und Sicherheitshinweise vor Erstinbetriebnahme lesen und beach- ten!

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Seite 2

9DEUTSCH HOLZMANN Maschine GmbH www.holzmann-maschinen.at Seite 3 Sehr geehrter Kunde! Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der BS 125M. Die Bedienungsanleitung ist Bestandteil der Ma- schine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird! Bitte beachten Sie die Sicherheitshinweise! Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen da- durch erleichtert, Missverständnissen und etwaigen Schäden wird vorge- beugt. Halten Sie sich an die Warn- und Sicherheitshin- weise. Missachtung kann zu ernsten Verletzungen führen. Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte gering- fügig abweichen. Sollten Sie jedoch Fehler fest- stellen, informieren Sie uns bitte über E-Mail oder Fax mit Produktinformationsformular am Ende dieser Anleitung. Technische Änderungen und Irrtümer vorbe- halten! Urheberrecht © 2010 Diese Dokumentation ist urheberrechtlich ge- schützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt – Ge- richtsstand ist Rohrbach! Kundendienstadresse HOLZMANN MASCHINEN GmbH A-4170 Haslach, Marktplatz 4 Tel [phone] - 0 Fax [phone] – 4 [e-mail]

1.1 Bestimmungsgemäße Verwendung

Die Maschine darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzt werden! Störungen, welche die Sicherheit beeinträchtigen können umgehend beseitigen lassen! Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder un- wirksam zu machen! Die BS 125M ist ausschließlich für nachfolgend genannte Tätigkeiten unter Einhaltung der in die- ser Bedienungsanleitung beschriebenen Sicher- heits-, Bedienungs- und Wartungshinweisen sowie Beschränkungen zugelassen: Schneiden von Metallen

1.2 Unzulässige Verwendung

Der Betrieb der Maschine unter Bedingun- gen außerhalb der oben genannten Grenzen ist nicht zulässig. Der Betrieb der Maschine ohne die vorgese- henen Schutzvorrichtungen ist unzulässig; die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt. Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in die- sem Handbuch angeführt werden. Unzulässig ist die Bearbeitung von Werk- stoffen mit Abmessungen außerhalb der in diesem Handbuch genannten Grenzen. Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig. Für eine andere oder darüber hinausge- hende Benutzung und daraus resultie- rende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleis- tung.DEUTSCH HOLZMANN Maschine GmbH www.holzmann-maschinen.at Seite 4

1.3 Sicherheitshinweise

Die BS 125M darf ausschließlich zum Schnei- den von Metallwerkstoffen betrieben werden. Eigenmächtige Veränderungen und Manipula- tionen an der Maschine führen zum soforti- gen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.

Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten halten! Für eine ausreichende Beleuch- tung im Arbeitsbereich der Ma- schine sorgen! Die Maschine nicht im Freien verwenden! Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medika- menten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!

Überlasten Sie die Maschine nicht! Betreiben Sie sie im Leistungsbe- reich, für die sie ausgelegt ist. Dies erhöht die Lebensdauer als auch die Qualität der Schnitter- gebnisse.

Das Klettern auf die Maschine ist verboten! Schwere Verletzungen durch He- runterfallen oder Kippen der Maschine sind möglich!

Die BS 125M darf nur vom einge- schulten Fachpersonal bedient werden. Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!

Wenn Sie an der Maschine arbei- ten, tragen Sie keinen Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar. Lose Objekte können sich im Bandsägeband verfangen und zu

Verletzungen führen!

Bei Arbeiten an der Maschine ge- eignete Schutzausrüstung (Schutzbrille, Gehörschutz, …) tragen! Tragen Sie keine Schutzhand- schuhe während dem Betrieb!

Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis das Bandsägeband still steht!

Vor Wartungsarbeiten oder Ein- stellarbeiten ist die Maschine von der Spannungsversorgung zu trennen! Verwenden Sie das Netzkabel nie zum Transport oder zur Manipulation der Maschine!

Warten Sie die Maschine regel- mäßig, halten Sie das Bandsäge- band scharf und sauber!

Auch bei Beachtung sämtlicher Sicherheitsvor- schriften besteht beim Betrieb der Maschine ein gewisses Restrisiko, insbesondere: Schwere Verletzungsgefahr durch das Bandsäge- band! Stromschlaggefahr bei Maschinendefekt und nicht gesichertem Stromkreis. Schnittgefahr durch nicht entgratete Schnittkan- ten des Materials Schädigung der Gelenke durch Maschinenvibration bei langen, durchgehenden Betriebszeiten.

Lassen Sie keine Gegenstände oder Bedienwerkzeug in der Nähe oder auf der Maschine liegen!

Entfernen Sie Späne niemals mit der Hand, benutzen Sie dazu ei- nen Spänebesen oder einen Spä- nehaken!HOLZMANN Maschine GmbH www.holzmann-maschinen.at Seite 5 2 TECHNISCHE DATEN Motorabgabeleistung S1 (100%) kW 0.4 Spannung V/Hz 230/50 Motordrehzahl U/min 2000-4000 stufenlos Sägebandgeschwindigkeit m/mi

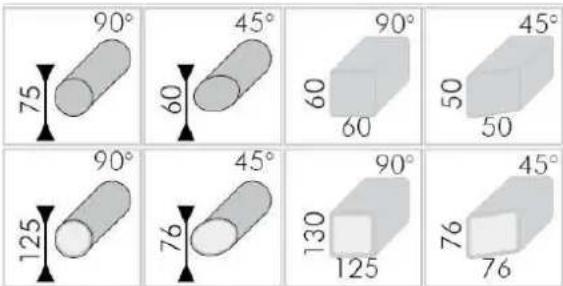

35-80 stufenlos Blattlänge mm 1435 Schwenkwinkel ° 0-60 Gewicht Netto/Brutto kg 22/24 Schalldruckpegel L PFA dB 77 Schallleistungspegel L dB 90 Schnittleistungen:

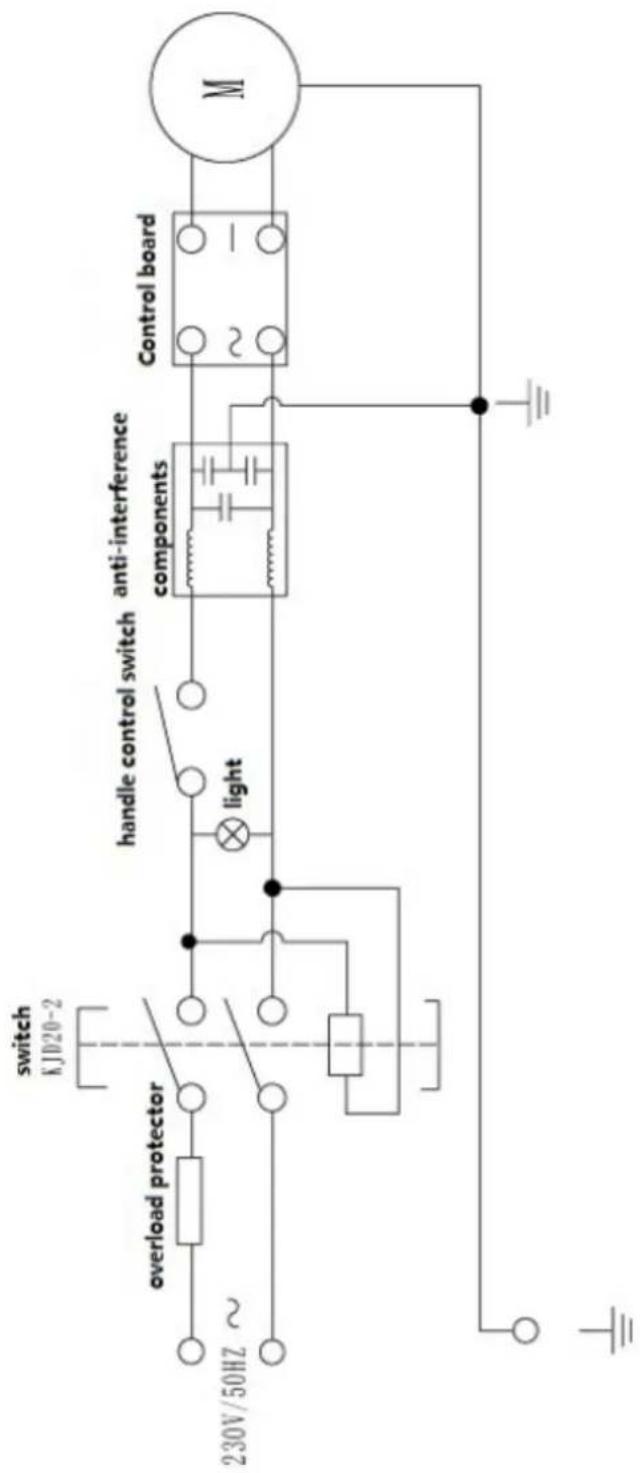

3 MASCHINENBESCHREIBUNG 1 Bedienhebel mit Einschalter 2 EIN/AUS Schalter 3 Drehknauf Drehzahlregler 4 Spannhebel 5 Werkstückanschlag 6 Schraubstock 7 Sägebandführung 8 Spannhebel Schraubstock 9 Einstellknauf Sägebandspannung 4 ELEKTRISCHER ANSCHLUSS Die Maschine darf ausschließlich an ein gesicher- tes Stromnetz angeschlossen werden. Stecken Sie die den Stecker an einer geerdeten Steckdose an. Sollten Sie sich nicht sicher sein, ob Ihr Stromnetz gesichert, bzw. Ihre Steckdose geerdet ist, lassen Sie dies bitte von einem Elektriker überprüfen.

Bei nicht ordnungsgemäßem Anschluss besteht bei Maschinedefekt STROMSCHLAGGEFAHR! 5 BETRIEB WARNUNG

Trennen Sie vor sämtliche Umrüst- arbeiten als auch Überprüfungen die Maschine vom elektrischen Netz! Vor Erstinbetriebnahme: Beseitigen Sie das Konservierungsmittel, das zum Korrosionsschutz der Teile ohne Anstrich aufgetragen ist. Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine Nitro- lösungsmittel oder ähnliche Mittel und in kei- nem Fall Wasser verwenden. Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermit- teln führt zu Sachschäden an den Oberflä- chen! Vor jedem Betrieb: Prüfen Sie alle Schrauben und Verbindungen auf festen Sitz. Prüfen Sie das Bandsägeband auf einwandfreien Zustand. Entfernen Sie alle Werkzeuge von Schraub- stock bzw. Bodenplatte der Metallbandsäge.HOLZMANN Maschine GmbH www.holzmann-maschinen.at Seite 6 Schnitt durchführen Lösen Sie den Spannhebel (4) und schwenken Sie das Sägeaggregat in den gewünschten Schnitt- winkel. Ziehen Sie den Spannhebel (4) wieder fest. Schwenken Sie den Sägearm nach oben. Spannen Sie das Werkstück in den Schraubstock ein. Stellen Sie die Sägebandführung (7) ca. 2cm zu äußerste Werkstückkante ein. Für das Ablängen von mehreren gleich langen Elementen stellen Sie den Werkstückanschlag (5) auf die gewünschte Länge ein. Stellen Sie nun auf dem Drehknauf (3) die ge- wünschte Drehzahl ein. Drücken Sie die grüne Taste auf dem Schalter (2). Greifen Sie den Handgriff (1) und betätigen Sie die Drucktaste. Das Bandsägeblatt läuft nun an. Führen Sie den Schnitt durch. Sie sollten vom Material abhängig den Schnitt in unterschiedlicher (Vorschub)Geschwindigkeit durchführen. Werkzeugstahl, Niroster; Bronze: sehr langsamer Vorschub Stahl, Messing: langsamer Vorschub Aluminium: mäßiger Vorschub

Nachlegen oder justieren des Werkstückes nur bei Stillstand des Bandsägeblattes und voll- ständig hochgeklappten Sä- gearm.

Wenn Sie die Maschine am selben Tag nicht mehr benutzen, lösen Sie das Bandsägeband etwas.

Keine Reinigung und Instandhal- tung bei angeschlossener Ma- schine! Sachschaden und Verletzungen durch unbeabsichtigtes Einschal- ten der Maschine! Daher gilt: Vor Wartungsarbeiten Maschine ausschalten und von der Spannungsversorgung tren- nen!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend be- seitigen lassen. Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden! Die vollständige und gänzliche Reinigung garan- tiert eine lange Lebensdauer der Maschine und stellt eine Sicherheitsvoraussetzung dar. Nach jeder Arbeitsschicht muss die Maschine und alle ihre Teile gründlich gereinigt werden. Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Verbin- dungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett ein- schmieren. Prüfen Sie regelmäßig, ob die Warn- und Sicher- heitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind. Prüfen Sie in regelmäßigen Abständen die Füh- rungslager des Bandsägeblattes! Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedin- gungen geschützt werden.HOLZMANN Maschine GmbH www.holzmann-maschinen.at Seite 7 Instandhaltung- und Wartungsplan Kontrollen zur Instandhaltung der Maschine Lockere oder verlo- rene Schrauben Täglich vor Inbetriebnahme Beschädigung ir- gendwelchen Teiles Täglich vor Inbetriebnahme Maschine säubern Täglich nach Inbetriebnahme

Führungslager einstellen Das Bandsägeband wird durch Kugellager der Bandführung (7) sowie Bandführung auf anderen Seite geführt. Die Kugellager sind werkseingestellt. Läuft das Band jedoch nicht ruhig, oder erhalten Sie unsaubere Schnitte, kann das an den Füh- rungslagern liegen. Durch lockern der Kugellager – Befestigungs- schrauben kann der Bandlauf adjustiert werden. Prüfen Sie regelmäßig den festen Sitz der Befesti- gungsschrauben. Die Lager sollten zumindest einmal jährlich ge- tauscht werden. Reinigung Gesamte Maschine von Spänen, Staub und anderen Verschmutzungen befreien. Maschi- nengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel säubern.

HINWEIS Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sach- schäden an der Maschine! Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmit- tel verwenden!

Bandsägeblattwechsel Tragen Sie beim Bandsägeblattwechsel stets Si- cherheitshandschuhe! Schwenken Sie den Sägearm ganz nach oben. Entfernen Sie die 6 Schrauben der Sägearmabde- ckung, nehmen Sie die Abdeckung ab. Lösen Sie den Einstellknauf der Sägebandspan- nung. Nun können Sie das alte Bandsägeband einfach entfernen! Merken Sie sich die Richtung der Zäh- ne des Blattes. Legen Sie das neue Bandsägeband ein. Bewegen Sie das Band per Hand um den rei- bungslosen Lauf zu prüfen. Nun spannen Sie das Bandsägeband mit dem Drehknauf (9). Montieren Sie die Sägearmabdeckung wieder zu- rück. FEHLERBEHEBUNG Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Ma- schine von der Stromversorgung. Fehler Mögliche Ur- sache Behebung Maschi- ne star- tet nicht Maschine ist nicht ange- schlossen Sicherung oder Schütz kaputt Kabel beschä- digt Alle elektrischen Steckverbindun- gen überprüfen Sicherung wech- seln, Schütz aktivieren Kabel erneuern Säge- band kommt nicht auf Ge- schwin- digkeit Verlänge- rungskabel zu lang Motor nicht für bestehen- de Spannung geeignet schwaches Stromnetz Austausch auf passendes Ver- längerungskabel siehe Schaltdo- senabdeckung für korrekte Ver- drahtung Kontaktieren Sie den Elektro- Fachmann Maschi- ne vib- riert stark Steht auf unebenen Bo- den Motorbefesti- gung ist lose Bandspan- nungsfeder ist abgenützt oder gebro- chen Neu einrichten Befestigungs- schrauben anzie- hen Feder austau- schenHOLZMANN Maschine GmbH www.holzmann-maschinen.at Seite 8 Schlech- Schnitte Zu schneller Vorschub Sägeband ist locker Führungslager nicht korrekt eingestellt Wählen Sie einen kleineren Vor-schub Spannen Sie das Sägeband Das Sägeband wird durch Füh-rungslager ge-führt 7 ENTSORGUNG Entsorgen Sie Ihre BS 125M nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsor- gungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Tischkreissäge oder ein gleichwertiges Ge- rät kaufen, ist dieser ver- pflichtet, Ihren alten fach- gerecht zu entsorgen.

8 ERSATZTEILBESTELLUNG Mit Originalteilen von HOLZMANN-Maschinen verwenden Sie Ersatzteile, die ideal aufei- nander abgestimmt sind. Die optimale Pass- genauigkeit der Teile verkürzen die Einbau- zeiten und erhalten die Lebensdauer.

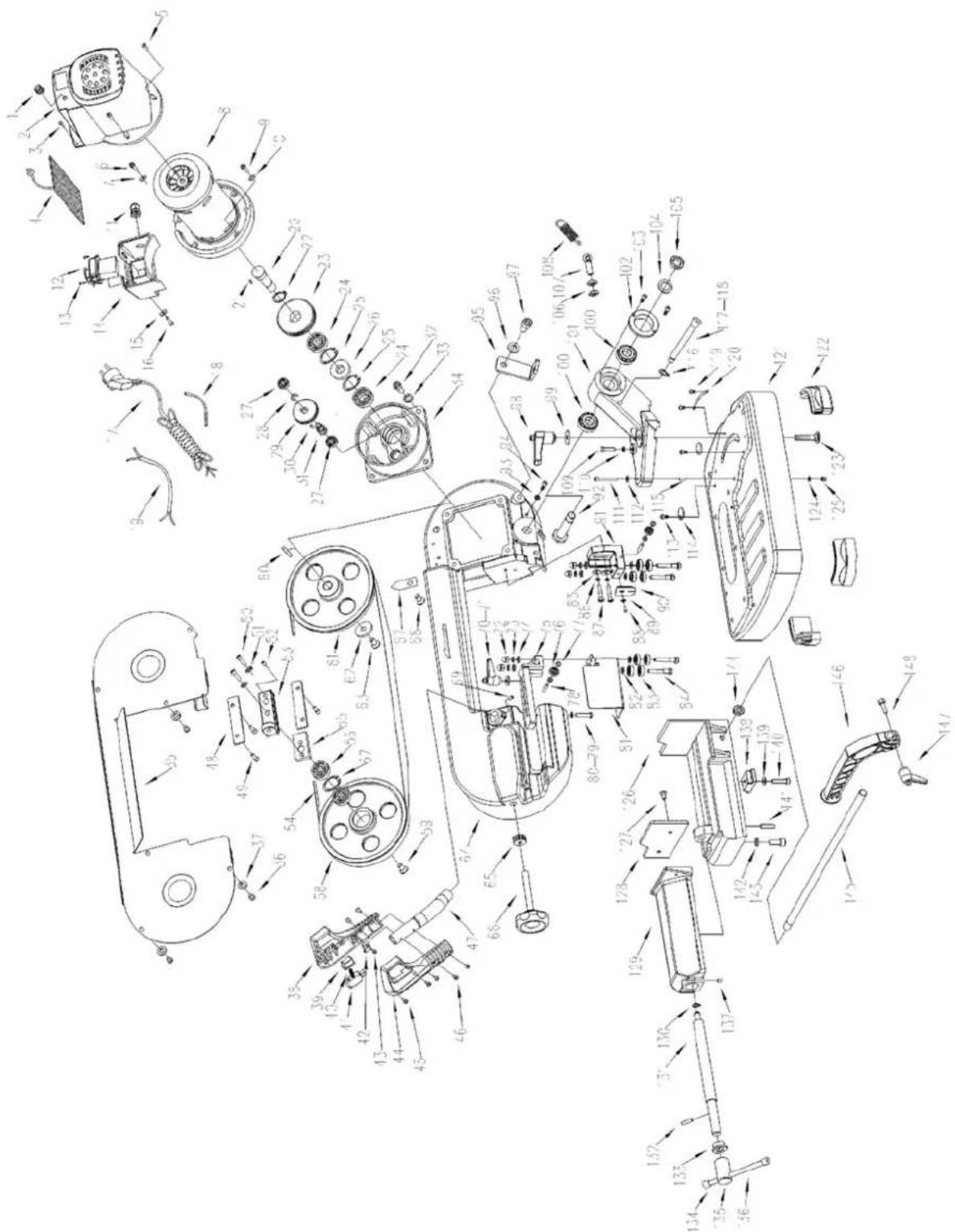

Der Einbau von anderen als Origi-nalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponen-ten/Teilen nur Originalersatzteile ver-wenden. Die Ersatzteilliste finden Sie am Ende dieser Dokumentation. Bei Ersatzteilbestellungen geben Sie bitte immer an: Seriennummer des Gerätes Teile-Nr. Schicken Sie uns bitte auch eine Kopie der Ersatzteilzeichnung mit, auf der die benötigten Ersatzteile klar markiert sind Bestelladresse sehen Sie unter Kunden- dienstadressen im Vorwort dieser Dokumen- tation.

9 GARANTIE Auf dieses HOLZMANN-Produkt gibt es 1 Jahr Her-stellergarantie ab Kaufdatum. Bei Garantieansprüchen setzen Sie sich bitte mit ihrem HOLZMANN-Fachhändler in Verbindung, bei dem Sie das Gerät erworben haben. Dieser wickelt für Sie die Garantiebearbeitung ab. Garantieausschluss: Für Schäden, die auf unsachgemäße Handha-bung, Überbeanspruchung der Maschine, man-gelnde Instandhaltung, als auch Manipulation oder Veränderung der Maschine zurückzuführen sind, übernimmt HOLZMANN Maschinen keinerlei Haf-tung. Von der Garantie generell ausgeschlossen sind Verschleißteile (Bandsägeblatt, Riemen …)ENGLISH HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 9

Hiermit erklären wir, dass genannte(n) Maschine(n) den oben genannten Sicherheits- und Ge- sundheitsrichtlinien der EG entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Verände- rungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden. Hereby we declare that the mentioned machine(s) fulfil(s) the above stated EC-Directives. Any manipulation of the machine(s) not authorized by us renders this document invalid.

Wir beobachten unsere Produkte auch nach der Auslieferung. Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit un- seren Produkten abhängig. Probleme, die beim Gebrauch des Pro- duktes auftreten Fehlfunktionen, die in bestimmten Be- triebssituationen auftreten Erfahrungen, die für andere Benutzer wichtig sein können Wir bitten Sie, derartige Beobachtungen zu notieren und per E-Mail, Post oder Fax an uns zu senden: Vielen Dank für Ihre Mithilfe! We observe the quality of our delivered prod- ucts in the frame of a Quality Management policy. Your opinion is essential for further product development and product choice. Please let us know about your impressions, suggestions for improvement, experiences that may be useful for other users and for product design and about malfunctions that occur in specific op- eration modes. We would like to ask you to note down your experiences and observations and send them to us via FAX, E-Mail or by post:
