BEDIENUNGSANLEITUNG PIXMA TS705a CANON

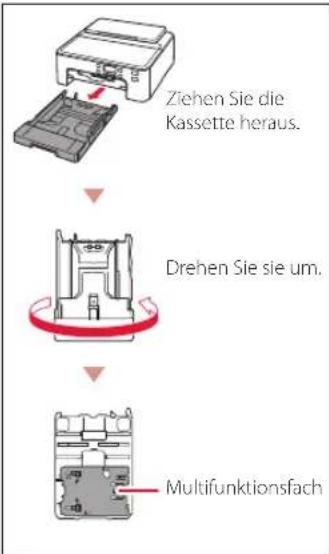

Netzkabel Multifunktionsfach (An der Unterseite der Kassette angebracht.)Ziehen Sie die Kassette heraus.Drehen Sie sie um.Multifunktionsfach Tintenbehälter für die Einrichtung Installations-CD-ROM Sicherheitsinformationen undwichtige Hinweise Inbetriebnahme (dieses Handbuch)

Verpackungsmaterials

Entfernen Sie das gesamte Verpackungsmaterial vom Drucker und entsorgen Sie es.

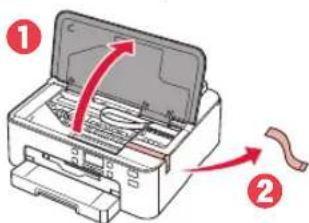

chten Sie darauf, das gesamte orangefarbene Klebeband zu entfernen. Önen Sie die obere Abdeckung und entfernen Sie das orangefarbene Klebeband im Inneren.

Schließen Sie die obere Abdeckung.

3. Einschalten des Druckers

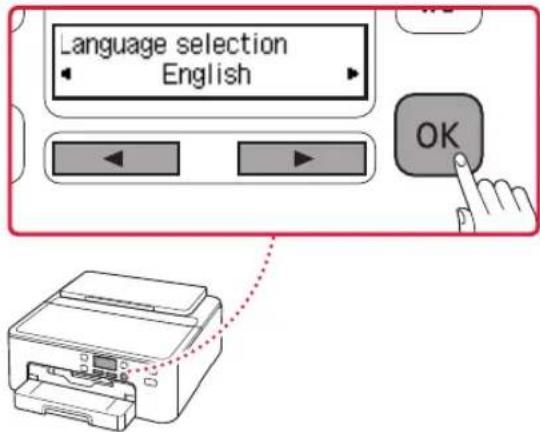

Schließen Sie das Netzkabel an.Rückseite WichtigSchließen Sie zum jetzigen Zeitpunkt keine weiteren Kabel an. Drücken Sie die Taste EIN (ON). WichtigWenn der folgende Bildschirm angezeigt wird, drücken Sie die Taste EIN (ON), um den Drucker auszuschalten, und wiederholen Sie den Vorgang ab Schritt 2 in „2. Entfernen des Verpackungsmaterials”. Wenn der folgende Bildschirm angezeigt wird, wählen Sie mit den Tasten [ und ] eine Sprache aus und drücken Sie anschließend die Taste OK. Einrichten des Druckers Onlineeinrichtung2 Einrichten des Druckers

Önen Sie die obere Abdeckung. VorsichtBerühren Sie den Druckkopfhalter nicht, solange er sich bewegt.

Entfernen Sie das Klebeband und die Folie auf den Tintenbehältern.

berprüfen Sie, ob das gesamte Klebeband entfernt wurde.

Nehmen Sie die orangefarbene Kappe langsam ab. Wichtig Üben Sie keinen Druck auf den Tintenbehälter aus, wenn das Y-förmige Loch blockiert ist. Berühren Sie nicht die rot dargestellten Bereiche.

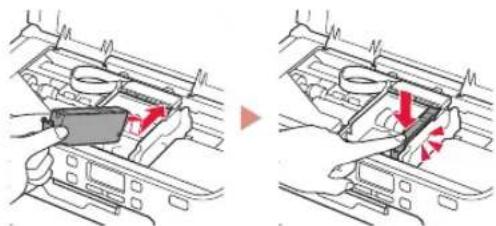

Setzen Sie die Tintenbehälter ein.

leichen Sie die Farbe des Tintenbehälters mit dem Etikett am Druckkopf ab, setzen Sie den Tintenbehälter in den Druckkopf ein und drücken Sie ihn nach unten, bis er einrastet.

Überprüfen Sie, ob das Zeichen auf dem Bildschirm angezeigt wird. WichtigWenn das Zeichen nicht auf dem Bildschirm angezeigt wird, obwohl Sie den Tintenbehälter eingesetzt haben, ist die Farbe des Tintenbehälters möglicherweise falsch oder Sie haben beispielsweise einen Tintenbehälter mit einer anderen Modellnummer eingesetzt, der von diesem Drucker nicht unterstützt wird. Setzen Sie entweder einen Tintenbehälter der richtigen Farbe ein oder verwenden Sie den im Lieferumfang enthaltenen Tintenbehälter für die Einrichtung.

Wiederholen Sie die Schritte 2 bis 5, um alle Tintenbehälter einzusetzen.

Stellen Sie sicher, dass für jede Farbe das Zeichen auf dem Bildschirm angezeigt wird.

Schließen Sie die obere Abdeckung.

Der Drucker wird initialisiert.

Wenn der folgende Bildschirm angezeigt wird, drücken Sie die Taste OK.

5. Einlegen von Papier

Wenn der folgende Bildschirm angezeigt wird, wählen Sie mit den Tasten [ und ] Ja (Yes) aus und drücken Sie anschließend die Taste OK.

Der folgende Bildschirm wird angezeigt.3 DEUTSCH

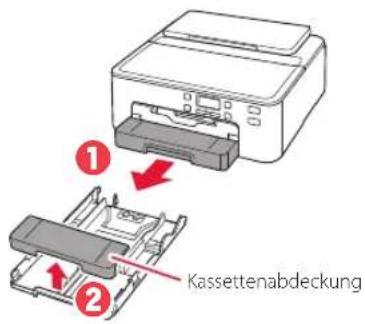

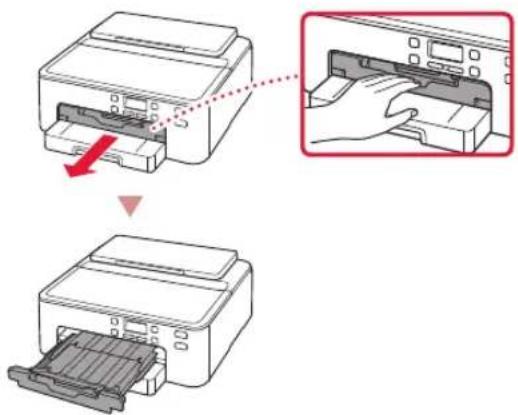

Entnehmen Sie die Kassette aus dem Drucker und entfernen Sie die Kassettenabdeckung.

Schieben Sie die Papierführungen auseinander.

chieben Sie die rechte Papierführung an die rechte Kante. Richten Sie die vordere Papierführung an der Markierung für LTR oder A4 aus.

Legen Sie Papier ein.

Legen Sie 2 oder mehr Blatt Normalpapier des Formats LTR oder A4 mit der bedruckbaren Seite nach unten ein.

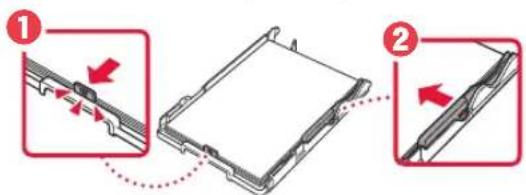

chieben Sie das Papier gegen die vordere Papierführung und richten Sie die rechte Papierführung an der Breite des Papiers aus.

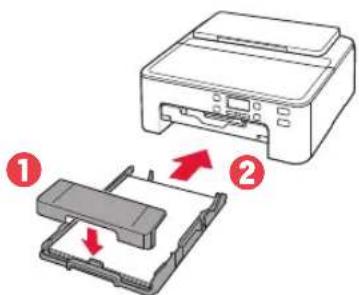

Bringen Sie die Kassettenabdeckung an und setzen Sie die Kassette wieder ein.

enn Sie die Kassettenabdeckung an die Kassette anbringen, richten Sie die Kassettenabdeckung an der Form der Vorderseite der Kassette aus.

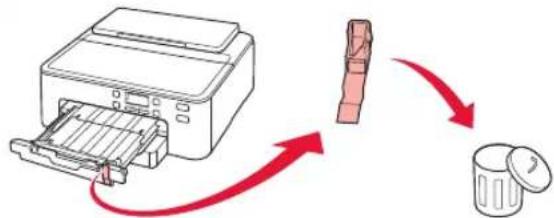

Ziehen Sie das Papierausgabefach bis zum Anschlag heraus. WichtigWenn Sie das Papierausgabefach nicht herausziehen, tritt ein Fehler auf, wenn der Druckvorgang beginnt.Überprüfen!Entfernen und entsorgen Sie das gesamte orangefarbene Schutzmaterial.

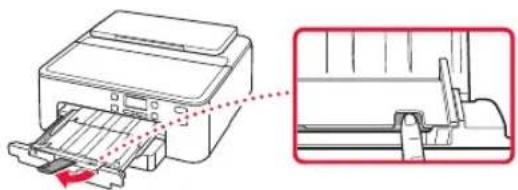

Ziehen Sie die Papierausgabestütze heraus.

Drücken Sie die Taste OK.

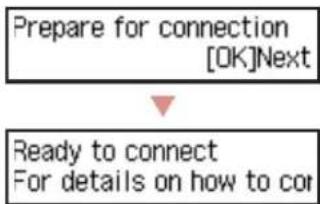

ergewissern Sie sich, dass Verbindung vorbereiten (Prepare for connection) auf dem Bildschirm des Druckers angezeigt wird, und drücken Sie dann die Taste OK.6-b Seite 6 6-a

Einrichten des Druckers Drücken Sie die Taste Stopp (Stop) und wählen Sie dann Nicht verbinden (Do not connect) > Ja (Yes) in dieser Reihenfolge aus.Computer Computer und SmartphoneSmartphoneKein Gerät Herstellen einer Verbindung mit einem Computer Wenn Sie mehrere Computer verwenden, führen Sie diese Schritte auf jedem Computer aus. Es gibt zwei Methoden, „ Onlineeinrichtung” und „ Verwenden der bereitgestellten Installations-CD-ROM (nur Windows)”.

Greifen Sie von einem Computer aus auf die Canon-Website zu.

Wählen Sie Einrichten aus.

Geben Sie den Modellnamen Ihres Druckers ein und klicken Sie auf Los.

Klicken Sie auf Start.

Klicken Sie auf Wenn Sie Ihren Drucker bereits vorbereitet haben, wechseln Sie zu Verbindung herstellen. HinweisDie folgenden Schritte gelten für Benutzer von Windows (ausgenommen Windows 10 in S mode) und Benutzer von macOS. Wenn Sie ein anderes Betriebssystem verwenden, fahren Sie mit der Einrichtung fort, indem Sie stattdessen die Anweisungen auf dem Bildschirm befolgen.

Klicken Sie auf Herunterladen.

Die Setup-Datei wird auf Ihren Computer heruntergeladen.

Führen Sie die heruntergeladene Datei aus.

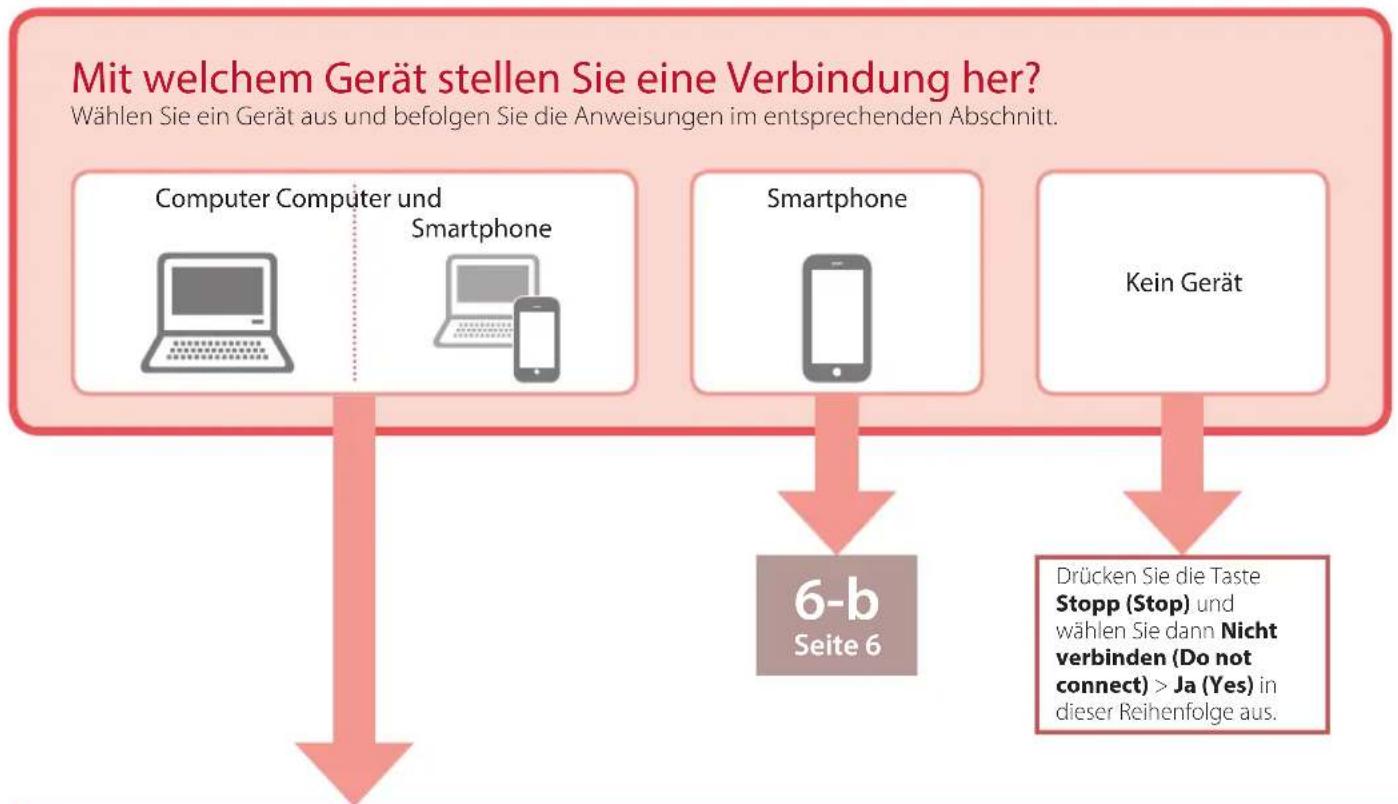

Fahren Sie mit Schritt 9 auf Seite 5 fort. Onlineeinrichtung Mit welchem Gerät stellen Sie eine Verbindung her? Wählen Sie ein Gerät aus und befolgen Sie die Anweisungen im entsprechenden Abschnitt.5 DEUTSCH

egen Sie die Installations-CD- ROM in Ihren Computer ein.

Befolgen Sie die Anweisungen für Ihre Windows-Version. Windows 10/Windows 8.1 aKlicken Sie auf die folgende Nachricht, wenn sie rechts auf Ihrem Computerbildschirm angezeigt wird. HinweisWenn die Nachricht nicht (oder nicht mehr) angezeigt wird, klicken Sie in der Taskleiste auf das Symbol Datei-Explorer (File Explorer). Klicken Sie links im geöneten Fenster auf Dieser PC (This PC). Doppelklicken Sie auf das CD-Symbol auf der rechten Seite. Wenn der Inhalt der CD angezeigt wird, doppelklicken Sie auf Msetup4.exe. Fahren Sie bei fort. bKlicken Sie auf Msetup4.exe ausführen (Run Msetup4.exe). cWenn das Dialogfeld Benutzerkontensteuerung (User Account Control) angezeigt wird, klicken Sie auf Ja (Yes). Windows 7 aKlicken Sie auf Msetup4.exe ausführen (Run Msetup4.exe).

Wenn der Bildschirm Automatische Wiedergabe (AutoPlay)angezeigt wird, klicken Sie auf Msetup4.exe ausführen (Run Msetup4.exe). HinweisWenn der Bildschirm Automatische Wiedergabe (AutoPlay) nicht angezeigt wird, klicken Sie im Startmenü auf Computer. Doppelklicken Sie auf das CD-Symbol rechts im geöneten Fenster. Wenn der Inhalt der CD angezeigt wird, doppelklicken Sie auf Msetup4.exe. bWenn das Dialogfeld Benutzerkontensteuerung (User Account Control) angezeigt wird, klicken Sie auf Weiter (Continue).

Fahren Sie bei Schritt 9 unten fort. Verwenden der bereitgestellten Installations-CD-ROM (nur Windows)

Klicken Sie auf Setup starten (Start Setup).

Befolgen Sie die Anweisungen auf dem Bildschirm.

Diese Verfahren können einige Zeit dauern.

Wenn der folgende Bildschirm angezeigt wird, klicken Sie auf Beenden (Exit). Ihr Drucker ist jetzt mit Ihrem Computer verbunden. Um auch eine Verbindung mit einem Smartphone herzustellen, lesen Sie „6-b. Herstellen einer Verbindung mit einem Smartphone” auf Seite 6.6-b

Einrichten des Druckers

Installieren Sie die App „Canon PRINT Inkjet/SELPHY” auf Ihrem Smartphone.

Scannen Sie den QR-Code auf der rechten Seite, um die Canon-Website aufzurufen, und laden Sie dann die App herunter.

Überprüfen Sie den Bildschirm des Druckers und fahren Sie mit den einzelnen Schritten fort. Wenn der folgende Bildschirm angezeigt wird, Verb. kann herg. werden. Infos zum weiteren Vorgehen nden Sie unter "Inbetriebnahme" Wenn der folgende Bildschirm angezeigt wird

Wenn oder angezeigt wird,

Wenn oder nicht angezeigt wird, Hinweis

Wenn der Drucker 10 Minuten lang inaktiv ist, schaltet sich der Druckerbildschirm aus. Drücken Sie eine Taste (ausgenommen die Taste EIN (ON)) am Bedienfeld, um den Bildschirm einzuschalten.

Wenn angezeigt wird, ist eine Kommunikation des Druckers über eine Wi-Fi-Verbindung nicht möglich. WeitereInformationen nden Sie unter „Häug gestellte Fragen” unter „http://ij.start.canon”. Herstellen einer Verbindung mit einem Smartphone Wenn Sie mehrere Smartphones verwenden, führen Sie diese Schritte auf jedem Smartphone aus. Bereiten Sie Folgendes vor, bevor Sie beginnen.a Aktivieren Sie die Wi-Fi-Einstellung auf Ihrem Smartphone.b Stellen Sie eine Verbindung zwischen Ihrem Smartphone und dem Wireless Router her (wenn Sie über einen Wireless Router verfügen). Weitere Informationen nden Sie in den Handbüchern zu Ihrem Smartphone und dem Wireless Router.

Önen Sie die installierte App.

Befolgen Sie die Anweisungen auf dem Bildschirm, um Ihren Drucker hinzuzufügen. Sobald Sie Ihren Drucker hinzugefügt haben, können Sie über das Smartphone drucken. Informationen zum Drucken von Fotos nden Sie unter „Einlegen von Fotopapier” auf Seite 8.7 DEUTSCH

Tippen Sie auf dem Startbildschirm Ihres Smartphones auf Einstellungen (Settings) und anschließend in den Wi-Fi- Einstellungen auf Canon_ij_XXXX. HinweisWenn Canon_ij_XXXX nicht angezeigt wird, befolgen Sie die Schritte unter und suchen Sie anschließend erneut Canon_ij_XXXX.

ippen Sie auf die installierte App und befolgen Sie die Anweisungen auf dem Bildschirm, um Ihren Drucker hinzuzufügen.

Der Drucker wird mit der für die verwendete Umgebung am besten geeigneten Verbindungsmethode hinzugefügt.

Tippen Sie auf die installierte App und befolgen Sie die Anweisungen auf dem Bildschirm, um Ihren Drucker hinzuzufügen.

Der Drucker wird mit der für die verwendete Umgebung am besten geeigneten Verbindungsmethode hinzugefügt. HinweisWird die Meldung „Es wurde kein Drucker hinzugefügt. Druckereinrichtung ausführen? (No printer has been added. Perform printer setup?)” nach dem Starten der Anwendung nicht sofort angezeigt, befolgen Sie die Schritte unter und kehren Sie dann zu den Smartphone-Verfahren zurück. Die Verfahren unterscheiden sich auf iOS und Android. Befolgen Sie die Anweisungen für Ihr Betriebssystem.

Halten Sie die Taste Drahtlosverbindung (Wireless connect) ungefähr 3 Sekunden lang gedrückt.

Wenn Den Anleitungen auf dem PC oder Smartphone usw. folgen auf dem Bildschirm des Druckers angezeigt wird, fahren Sie mit fort. Sobald Sie Ihren Drucker hinzugefügt haben, können Sie über das Smartphone drucken. Informationen zum Drucken von Fotos nden Sie unter „Einlegen von Fotopapier” auf Seite 8.8 Einlegen von Fotopapier

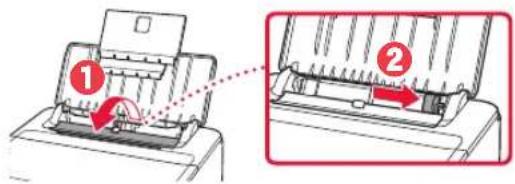

Önen Sie die Papierstütze und die Verlängerung der Papierstütze.

Önen Sie die Abdeckung für den Einzugsschacht und schieben Sie die rechte Papierführung ganz nach rechts.

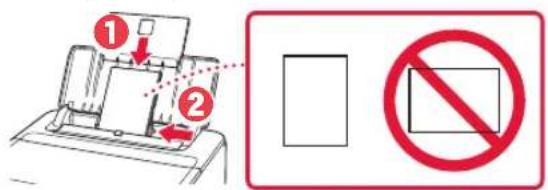

Legen Sie mehrere Blätter Fotopapier mit der bedruckbaren Seite nach oben ein und schieben Sie die seitliche Papierführung gegen die Kante des Papierstapels.

Schließen Sie die Abdeckung für den Einzugsschacht.

Wenn der folgende Bildschirm angezeigt wird, drücken Sie die Taste OK.

Wählen Sie Papierformat und -typ aus und drücken Sie die Taste OK.

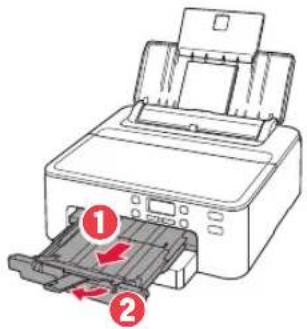

Ziehen Sie das Papierausgabefach und die Papierausgabestütze heraus.

Drucken von Datenträgeretiketten mit dem Multifunktionsfach Fotopapier kann nur in das hintere Fach eingelegt werden.Sie können mit dem Multifunktionsfach ein Etikett auf einen bedruckbaren Datenträger drucken. Önen Sie das Online-Handbuch und klicken Sie auf Grundfunktionen>Drucken eines Datenträgeretiketts über den Computer, um weitere Informationen zu erhalten. Hinweis Das Multifunktionsfach ist an der Unterseite der Kassette angebracht. „1. Inhalt der Box” auf Seite 1 Informationen zum Önen des Online-Handbuch nden Sie auf der Rückseite dieses Handbuchs.1 NEDERLANDS
