BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNING - Lesen und befolgen Sie alle Anweisungen these Handbuchs und auf dem Gerät. Ein Nichtbeachten kann zu ernsthaften Verletzungen führen.
WARNING - Dieses Dokument ist dem Eigentümer des Schwimmbeckens zu übergeben und muß von diesen an einem sicheren Ort aufbewährt werden.
WARNING - Dieses Gerät ist für die Nutzung von Kindern ab 8 Jahren und äther sowie von Personen mit eingeschänkten physischen, sensorischen und geistigen Fähigkeiten geeignet, wenn ihren die Handhabung erklärart wurde/ sie bereits beaufsichtigt werden und ihren die damit verbundenen Gefahren bewusst sind. Kinder sollen nicht mit dem Gerät speilen. Die Reinigung und Instandhaltung des Geräts sollte nicht von Kindern durchgeführt werden, es sei dann sie sind äther als 8 Jahre und werden bereits beaufsichtigt. Bewahren Sie das Gerät und das Kabel außer Reichweite von Kindern unter 8 Jahren auf.
WARNING - Achten Sie darauf, daß Kinder nicht mit dem Gerät spielten.

Fig 1

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

Sie haben geade einen Sandfilter mit Sockel und Ventil erworben.

BETRIEBSWEISE

Ihr Filtersystem verwendet einen Spezialsand, der die im Wasser des Schwimmbeckens enthaltenen Verschmutzungen auffängen soll. Der Sand wird in die Wanne geschüttet und Funktioniert wie ein Dauerfiltersystem. Das ungebilte Wasser des Schwimmbeckens, das darin schwebende Verschmutzungen enthalt, wird von der Pumpe angesaugt und zum Mehrwge-Steuerventil befindert. Wenn das Wasser durch den Sand lauft, werden die Verschmutzungen im Sandbett aufgefangen und das Wasser fließt gefiltert in Ihr Schwimmbecken zurück.

INSTALLATION

1. Standort des Filters

Einen sauberen und ebenen Standort wahlen. Das obere Ende des Filtersarf sich maximal 1,5 m uber dem Wasserspiegel befinden. Den Filter so aufstellen, dass Leitungen, Ventil und Ablassstöpsel gut zuganglich sind. Pflege und Überwinterung werden dadurch einfacher.

2. Zusammenbau der Pumpe

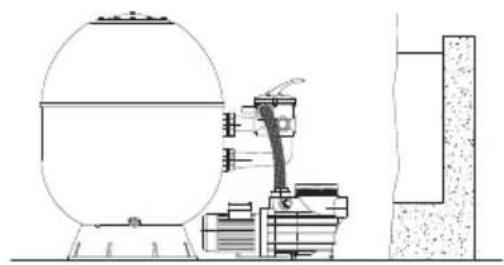

Pumpe und Pempenträger den Anweisungen des Herstellers entsprechend an den Filter anbauen.

3. Filter SIDE (Ventil seitlich, Fig. 1):

Das Ventil einbauen. Darauf achten, dass die O-Ringe richtig platziert sind und die Mutter von Hand festziehen, bis das Ventil nicht angeschlossen ist.

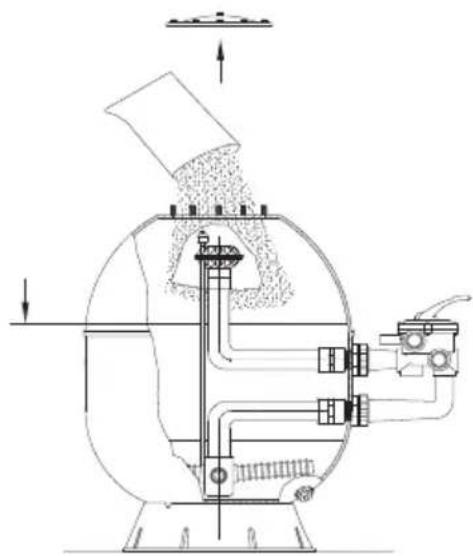

Den Deckel entfern und den Filter zu einem Drittel mit Wasser fullen. Den Verteiler abdecken, damit kein Sand eintreten kann. Anschließend den Sandfilter mit der angegebenen Menge Sand (2/3 bis 3/4 der Höhe) fullen und den Schutz vom Verteiler abnehmen. Sandreste entfern und den Deckel aufsetzen. Die Leitungen am Ventil anschlieben. Die Pumpe an den Eingang «PUMP», den Wasserrücklauf an den Ausgang «RETURN» und den Ablauf an den Ausgang «WASTE» anschlieben.

Hinweis 1: Die Anschlussstutzen nicht mit Gewalt in die Ventilanschlüsse schrauben.

Hinweis 2: Außengewinde mit Teflonband abdichten.

Anmerkung: Wir empfehlen, eine Schotterschicht (Korngröbe 3 bis 5 mm) bis zu den Saugkörben einzubRINGen (bis diese bedeckt sind) und anschließend das vorgesehene Filtermedium bis zu 2/3 bis 3/4 des Filters einzufullen. Die Schotterschicht erhält eine bessere Drainage und erleichtert die Rückspulung.

INBETRIEBNAHME

WICHTIG: VOR EINGRIFFEN AM MEHRWEGVENTIL IMMER DIE PUMPE ABSCHALTEN

1. Sich vergewissem, dass alle Anschlüsse gut festgedreht sind und dass sich die genaue Sandmenge im Filter befindet.
2. Das Ventil auf Position «BACKWASH» stellen. Vor dem Drehen immer den Griff absenden.
3. Die Pumpe nach den Herstelleranweisungen einschalten. Sich vergewissem, dass das Wasser normal im Kreislauf umläuft.
   ACHTUNG: Alle Ansag- und Rückforderventile müssen beim Start der Pumpe geöffnet sein. Andernfalls besteht die Gefahr von Sachschäden, schweren Verletzungen oder Tod.

Wenn der Wasserdurchfluss regelmäßig ist, die Pumpe mindestens 2 Minuten lang laufen setzen. Dieses Gegenwachen wird empfohlen, um im Filtersand enthaltene Unreinheiten oder feine Teilchen zu entfern.

1. Die Pumpe abschalten und das Ventil auf Spulposition «RINSE» stellen. Die Pumpe wieder einschalten und laufen setzen, bis das Wasser im Umwälzanzeiger des Ventils klär wird (etwa 1 Minute).
2. Die Pumpe abschalten und auf Position «FILTER» stellen. Die Pumpe wieder einschalten, die Filterung beginnnt.

Das Eingangs- und Ausgangsventil aufeinander abstommen, um den gewünschten Wasserdurchfluss zu erhalten.

1. Den zu thisem Zeitpunkt angegebenen Druck und die Nadelstellung auf dem Manometer notieren. Im Verlauf der Filterung werden die Unreinheiten zurückgehalten, und der Druck im Behalter steigt an.

Sobald der Druck den ursprünglichen Druck (sauberer Filter) um 10 PSI (0,7 bar oder kg/cm^2 ) überschreitet, muss der Filter durch Rückspulung gereinigt werden.

Anmerkung 1: Wahrend der ersten Reinigung des Wassers Ihres Schwimmbeckens muss der Filter ggfs. haulig gegewaschen werden, da hierbeirysders vie Unreinheiten vorhanden sind.

Anmerkung 2: Die Vorfilter der Pumpe und der Skimmer regelmäßig reinigen, um einen einwandfrei den Betrieb Ihres Filtersystemssicherzustellen.

Anmerkung 3: Die Anlagen mit einer Aufheizvorrichtung oder einem Reinigungssystem mit Dusen oder Fuhlern, die aus den Wänden herausragen, sind sehr empfindlich gegen Druckstöfe, da sie unter hohem Druck betrieben werden. Der Installatuer

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

muss alle erforderlichen Vorkehrungen treffen, um Druckstöbe in der Anlage zu vermeiden.

FUNKTIONEN DES VENTILS UND DES FILTERS

FILTER (FILTER)

Das Ventil fur die Standard-Filterung (10 bis 14 Stunden tagleh) auf Position «Filter» stellen.

RÜCKSPULUNG (BACKWASH)

Zum Reinigen des Filters, wenn der Druck den Ausgangsdruck um 10 PSI (0.7 bar oder kg/cm^2 ) überschnittet. Die Pumpe abschalten. Das Ventil auf Position «BACKWASH» stellen. Die Pumpe einschalten bis das Wasser im Schauglas klär wird. Die Pumpe nach ca. zwei Minuten ausschalten und das Ventil auf Position «RINSE» stellen.

SPULEN (RINSE)

Die Pumpe mit Ventil auf Position «RINSE» eine Minute lang einschalten. Dann kann das verschmutzte Wasser nach der Gegenprülung in die Abwasserleitung ablaufen und gelangt nicht ins Schwimmbecken. Die Pumpe abschalten, das Ventil auf Position «FILTER» stellen und wieder einschalten.

ABWASSERLEITUNG (WASTE)

Wasser wird in die Abwasserleitung geführt, ohne durch den Filter zu laufen, um den Wasserpegel des Schwimmbeckens zu reduzieren und das stark verschmutzte Wasser während des Durchgangs des Saugbesens direkt abzuleiten.

UMWALZUNG (RECIRCULATE)

Das Wasser wird ohne durch den Filter zu laufen umgewätzt, um eine schnelle Verteilung der Chemikalien zu gewährleisten, oder nach einer Schock-Chlorierung.

GESCHLOSSEN (CLOSED)

Unterbricht den Umlauf zwischen dem Filter und der Pumpe.

DIESSE FUNKTION DARF IN KEINEM FALL BEI LAUFENDER PUMPE VERWENDET WERDEN.

ÜBERWINTERUNG

1. Filter durch Abschrauben des Ablssstöpsels am Fuß des Behalters vollständig entleeren. Den Stöpsel den Winter über nicht wieder einsetzen.
2. Den Griff des Ventils zwischen zwei Positionen stellen und in dieser Position belassen.
3. Pumpe entleeren und laut Anweisung des Herstellers zum Überwintern unterbringen.

REPARATUR UND WARTUNG

Lassen Sie sich von Ihr hem Hayward-Handler beraten. Ohne unsere vorherige schriftliche Zustimmung behmen wir keine an unser Werk gesendeten Geräte an.

Solle der Fehler nicht behoben werden und im Fall von Betriebsfehlern wenden Sie sich an ihren Handler/Monteur. Wir weisen ausdrucklich darauf auf hin, dass Hayward nicht fur Schaden durch Geräte des Unternehmens haftet, wenn

-These Schaden auf eine unsachgemäße Reparatur der Geräte zurückzuführen sind.

• keine Original-Ersatzteile von Hayward verwendet wurden

• die Reparatur nicht nach den Vorgaben von Hayward ausgeführrt wurde

• die Anweisungen dieser Bedienungsanleitung nicht beachtet wurden.

Dies gilt auch fur die Ergänzung von Teilen und Zubehor, die von den von HAYWARD empfohlenen Teilen abweichen.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD
