DMM240 - Multimeter MULTIMETRIX - Kostenlose Bedienungsanleitung

Produkttyp	Digitalmultimeter RMS
Marke	MULTIMETRIX
Modell	DMM240
Kategorie	Multimeter
Abmessungen (mit Etui)	187 x 81 x 50 mm
Gewicht (mit Etui)	342 g
Stromversorgung	9-V-Batterie (6LF22)
Anzeige	LCD 40.000 Punkte hintergrundbeleuchtet mit Bargraph
Gleichspannungsgenauigkeit	±(0,06% R + 2 D) bis ±(0,1% R + 2 D)
Wechselspannungsgenauigkeit	±(1,0% R + 3 D) bei 45 Hz bis 1 kHz
Gleichstromgenauigkeit	±(1,0% R + 3 D)
Wechselstromgenauigkeit	±(1,5% R + 3 D)
Widerstandsgenauigkeit	±(0,3% R + 9 D) bis ±(2,0% R + 10 D)
Maximale Kapazität	40 mF
Maximale Frequenz (elektronisch)	100 MHz
Temperatur	-50 °C bis 1.000 °C (Typ-K-Sonde)
Sicherheit	CAT III 1.000 V, CAT IV 600 V, doppelte Isolierung
Schutzart	IP67
Sicherungen	Schnelle 0,5 A / 1.000 V und 10 A / 1.000 V
Hauptfunktionen	AC/DC-Spannung, AC/DC-Strom, Widerstand, Kapazität, Frequenz, Tastverhältnis, Temperatur, Diodentest, Durchgang, 4-20 mA %, MAX/MIN, REL, HOLD, PEAK
Wartung und Reinigung	Mit feuchtem Tuch und milder Seife reinigen, vor erneuter Verwendung trocknen
Ersatzteile und Reparierbarkeit	Batterie und Sicherungen vom Benutzer austauschbar, Reparatur durch den Hersteller
Allgemeine Informationen	1 Jahr Garantie, konform mit IEC 61010-1 und IEC 61010-2-033

Häufig gestellte Fragen - DMM240 MULTIMETRIX

Wie misst man eine Gleichspannung mit dem DMM240?

Stellen Sie den Drehschalter auf VDC. Schließen Sie das schwarze Kabel an COM und das rote an + an. Tippen Sie mit den Messspitzen auf den Stromkreis. Die Spannung wird in Volt angezeigt.

Was bedeutet 'OL' auf dem Display?

'OL' bedeutet Over Load (Überlastung des Messbereichs). Der Messwert übersteigt den Maximalwert des gewählten Bereichs. Wählen Sie einen höheren Bereich.

Wie wechselt man die Batterie des Multimeters DMM240?

Schalten Sie das Gerät aus und trennen Sie die Kabel. Öffnen Sie die Batteriefachklappe auf der Rückseite, indem Sie die zwei Schrauben entfernen. Ersetzen Sie die 9-V-Batterie unter Beachtung der Polarität. Schließen Sie die Klappe.

Welche Funktion hat die REL-Taste?

Die REL-Taste ermöglicht das Speichern eines Referenzwerts. Das Display zeigt dann die Differenz zwischen dem aktuellen Messwert und diesem Referenzwert an. Sehr nützlich für relative Messungen.

Wie testet man die Durchgangsprüfung eines Stromkreises?

Stellen Sie den Drehschalter auf die Durchgangsprüfposition (Wellensymbol). Schließen Sie die Kabel an COM und + an. Drücken Sie MODE, um '))' und Ω anzuzeigen. Wenn der Widerstand unter 100 Ω liegt, ertönt ein Summer.

Ist das DMM240 wasserdicht?

Ja, das DMM240 hat die Schutzart IP67. Es ist gegen zeitweiliges Untertauchen in Wasser (außer Betrieb) beständig. Trocknen Sie das Gerät (insbesondere die Anschlüsse) vor jeder Messung vollständig.

Wie deaktiviert man die automatische Abschaltung?

Halten Sie die MODE-Taste gedrückt, während Sie das Gerät einschalten. Das Display zeigt 'APO d' zur Bestätigung der Deaktivierung. Zur Reaktivierung schalten Sie aus und wieder normal ein.

Was ist die maximale messbare Spannung?

Bei Gleichspannung bis zu 1.000 V im Bereich 1.000 V. Bei Wechselspannung ebenfalls 1.000 V effektiv (50 Hz bis 1 kHz). Beachten Sie die Messkategorien: CAT III 1.000 V, CAT IV 600 V.

Wie tauscht man eine Sicherung aus?

Trennen Sie die Kabel. Öffnen Sie das Batteriefach und entfernen Sie die Batterie. Entfernen Sie die sechs Schrauben der Rückwand. Ersetzen Sie die defekte Sicherung durch ein identisches Modell: flink 0,5 A / 1.000 V (für mA) oder 10 A / 1.000 V (für A). Verschließen Sie das Gerät.

Was tun, wenn das Display nur das Batteriesymbol anzeigt?

Das alleinstehende Batteriesymbol (ohne Balken) zeigt an, dass die Batterie erschöpft ist. Ersetzen Sie sie sofort durch eine neue 9-V-Batterie, um die Messgenauigkeit zu gewährleisten.

BEDIENUNGSANLEITUNG DMM240 MULTIMETRIX

Bedienungsanleitung Kapitel III - Seite 35

1. ALLGEMEINE HINWEISE 36

1.1. Vorsichts- und Sicherheitsmaßnahmen 36
1.1.1. Vor der Benutzung 36
1.1.2. Benutzung des Instruments 37
1.1.3. Symbole 37
1.1.4. Hinweise 37
1.1.5. Reinigung 37
1.1.6. Schutzgrad (IP)/Feuchte Umgebung 38
1.2. Garantie 38
1.3. Wartung 38
1.4. Auspacken - Wiedereinpacken 39

2. BESCHREIBUNG 39

2.1 Betätigungsvorrichtungen und Buchsen 39
2.2 Symbole und Abkürzungen 40

3. BETRIEBSANLEITUNG 40

3.1 Messen von Gleichspannungen 41
3.2 Messen von AC-Spannungen (Frequenz, Tastverhältnis)....41
3.3 Messen von Gleichströmen 42
3.4 Messen von Wechselstromen (Frequenz, Tastverhältnis) 42
3.5 Messen von Widerständen 43
3.6 Durchgangsprufung 44
3.7 Diodentest 44
3.8 Messen der Temperatur 45
3.9 Messen der Kapazität 45
3.10 Messen von Frenzen/Tastverhältnis (elektronisch) ....46
3.11 Messungen % 4-20 mA. 46
3.12 Automatische/manuelle Wahl der MessgroBe 46
3.13 MAX/MIN 47
3.14 Relativ-Modus 47
3.15 Hintergrundbeleuchting 47
3.16 Halten der Anzeige 47
3.17 Halten des Spitzenwerts 48
3.18 Batteriezustandsanzeige 48
3.19 Automatische Abschaltung 48

4. PFLEGE 48

4.1 Einlagen der Batterie 49
4.2 Austausch der Sicherungen 49

5. TECHNISCHE DATEN 50

1. ALLGEMEINE HINWEISE

1.1. Vorsichts- und Sicherheitsmaßnahmen

1.1.1. Vor der Benutzung

Sie haben soeben ein Mikro-Ohmmeter RMS DMM240 erworben und wir danken给他们 für Ihr Vertrauen. Das Instrument misst Wechsel- und Gleichspannungen und -ströme, Widerstände und Frequzenen (elektrische und elektronische) und führt Diodentests und Durchgangsprüfungen durch. Aufgrund seiner dichten und robusten Bauweise verfügt das Gerät über eine hohe Resistenz. Bei sachgemäßer Verwendung und Pflege können Sie diese die Normen IEC 61010-1 und IEC 61010-2-033 für elektrische Messinstrumente entsprechende Multimeter weitere Jahre lang in vollkommener Sicherheit benutzten. Zu ihrer eigenen Sicherheit und um das Instrument vor Beschädigung zu schützen, beachten Sieitte die Hinweise in dieser Bedienungsanleitung. Beachten Sie die Umgebungs- und Lagerbedingungen. Diese tragbare, eigendständige Instrument wurde fur folgende Einsatzbedingungen konzipiert:

• im Innenraum

• in Umgebungen mit einem Verschmutzungsgrad 2,

• auf einer Betriebshöhe unter 2000m,

• bei einer Temperatur zwischen 5^ und 40^ .

Es kann in Stromkreisen der Kategorie III bis 1000 V oder in Stromkreisen

der Kategorie IV bis 600 V eingesetzt werden

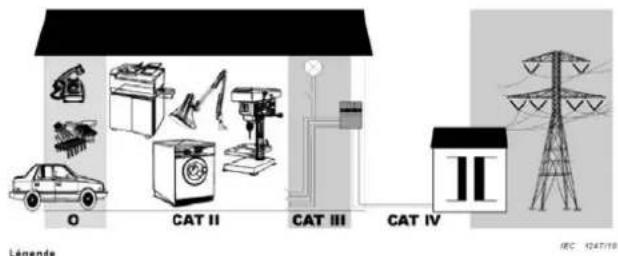

MESSKATEGORIEN (IEC 61010-2-033)

KAT II: Die MESSKATEGORIE II bezieht sich auf Prüf- und Messkreise, die direkt an Verbrauchsstellen (Stocker u.a.) Niederspannungsnetzen angeschlossen sind. Es sollen mindestens zwei Stufen Überstromschutzvorrichtungen zwischen Transformer und Messpunkt vorhanden sein.

Beispiel: Messungen an den NETZVERTEILERN von Haushaltsgeräten, tragbaren Elektrogeräten und ähnlichen Geräten.

KAT III: Die MESSKATEGORIE III bezieht sich auf Prüf- und Messkreise, die an der Niederspannungsinstallation des Gebäudes durchgeführt werden. Es soll mindestens eine Stufe Überstromschutzvorrichtungen zwischen Transformer und Messpunkt vorhenden sein.

Beisel: Messungen am Verteileranschluss, Energiezahler, Schutzschalter, Verkabelung mit Kabeln. Bus, Unterverteilung, Trenschaltern, Stecker an der Installation, sowie Industriegerate und Ausrüstungen wie fest an die Installation angeschlossene Motoren.

KAT IV: Die Messkategorie IV bezieht sich auf Prüf- und Messkreise, die an der Seite der Niederspannungsinstallation des Gebäudes durchgeführten werden. An thisem Installationsabschnitt kann keine Überstromschutzvorrichtung zwischen Transformer und Messpunkt vorhanden sein.

[1] Beisli: Schutzinrichtungen vor dem Hauptschutzschalter bzw. der Trennvorrichtung der Gebäudeinstallation.

Legende

1.1.2. Benutzung des Instruments

• Überschreiben Sie auf keinen Fall die in den Spezifikationen der jeweiligen Messart angegebenen Grenzwerte.
• Berühren Sie keine unbenutzte Messbuchse, wenn das Multimeter an den zu messenden Stromkreis angeschlossen ist.
• Ziehen Sie die Messleitungen des gemessenen Stromkreises ab, bevor Sie die Funktion wechseln.
• Führn Sie auf keinen Fall eine Widerstandsmessung, Diodenprüfung usw. an einem unter Spannung stehenden Stromkreis durch.

1.1.3. Symbole

Siehe Bedienungsanleitung

Stromschlaggefahr

Doppelte Isolation

• Richtiglinie 2002/96/CE (WEEE)

1.1.4. Hinweise

Vor Öffnen des Instrumentsziehen Sie es von den zu messenden Stromkreisen ab und vergewissem Sie sich, dass keine staatische Elektrizität in Ihr Körpervorhanden ist, da diese den internen Komponenten einen unwiederbringlichen Schaden zufugen kann.

1.1.5. Reinigung

Messleitungen der externen Stromkreise abziehen und das Instrument abschalten. Reinigen Sie das Gerät mit einem feuchten Tuch und Seite. Verwenden Sie auf keinen Fall abrasive Produkte oder Lösemittel. Vergewissern Sie sich, dass das Instrument trocken ist, bevör Sie es wieder benutzen.

DMM240 37

1.1.6. Schutzgrad (IP)/Feuchte Umgebung

Dieses Gerät verfügt über einen Schutzgrad IP67, d.h. es weist eine hohe Dichtigkeit auf und kann in Wasser getaucht werden (wenn das Gerät außer Betrieb ist).

Vor Gebrauch muss das Gerät nebst Zubehor jedoch vollständig abgetrocknet werden (das gilt auch für die Messbuchsen, in denen sich möglicherweise Wasser angesammelt hat).

1.2.Garantie

Für das Gerät gewährren wir in Übereinstimmung mit unseren allgemeinen Geschäftsbedingungen eine Garantie auf Material- und Herstellungsehler.

Während der Garantiezeit (1 Jahr) darf das Instrument nur vom Hersteller repariert werden. Diese behält sich das Recht vor zu entscheiden, aber er das Gerät repariert oder komplett bzw. teilweise ausauscht. Die Portokosten für die Rücksentung des Geräts an den Hersteller gehen zu Lasten des Kunden.

Die Garantie ist nicht infolge:

1. unsachgemäß Gerbrauch des Gerätes bzw. die Benutzung mit einem nicht kompatiblen Material;
2. an dem Gerät vorgenommene Änderungen, die ohne ausdrückliche Genehmigung durch die technische Abteilung des Herstellers durchgeführt wurden;
3. von einer nicht durch den Hersteller autorisierten Person am Instrument durchgeführte Arbeitsen;
4. einer Anpassung für eine bestimmte, definiptionsgemäß für das Gerät nicht vorgesehene oder in der Bedienungsanleitung nicht genannte Verwendung.
5. Beschädigungen aufgrund von Stößen, Stürzen oder eines längeren Tauchbads

1.3.Wartung

Senden Sie das Instrument für alle Eingriffe unter Garantie oder außerhalb der Garantie an ihren Handler.

1.4. Auspacken - Wiedereinpacken

Das Gerät wurde vor Versand einer eingehenden mechanischen und elektronischen Prüfung unterzogen. Es wurden alle notigen Vorkehrungen getroffen, damit das Instrument in einwandfreiem Zustand bei Ohnen eintrifft. Es empfehl't sich, das Material kurz zu überprüfen, um sicherzugehen, dass das Gerät während des Transports nicht beschädigt wurde. Soltte ein Schaden festgestellt werden, müssen gegenüber dem Transportunternehmen die üblichen Vorbehalte geltend gemacht werden. Wenn Sie das Gerät an einen anderen Standort senden müssen, verwenden Sie vorzugswise die Originalverpackung und fugen Sie dem Gerät eine möglichst klare Begründung für die Rücksendung bei.

2. BESCHREIBUNG

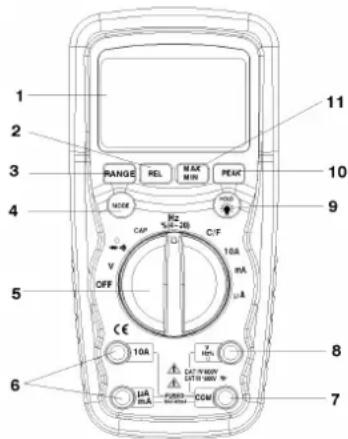

2.1 Betätigungsvorrichtungen und Buchsen

1. LCD-Anzeige 40000 Digit
2. REL Taste (Relativmessung)
3. Taste für die Wahl der Messgroße
4. Mode Taste
5. Funktion-Wahlschalter
6. mA, A, 10A
   Eingangsbuchsen
   7.COM-Eingangsbuchse (Minus)
7. Eingangsbuchse (Plus) V+, Ω, Temp, μF
8. HOLD Taste und Hintergrundbeleuchtung
9. Taste "Spitzenwert"
   11.MAX/MIN Taste

Bügel und Batteriefach befinden sich auf der Rückseite des Geräts.

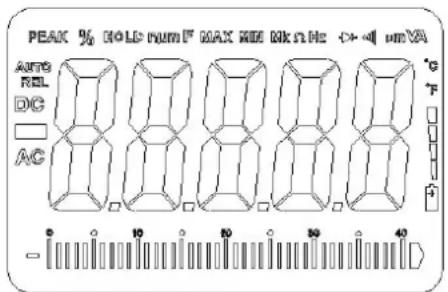

2.2 Symbole und Abkürzungen

G Auto. Abschaltung		Hz Hertz (Frequenz)
-))	Durchgangsprüfung	V Volt
>	Diodentest	% Tastverhältnis
B Batteriezustand		REL Relativmessung
μ Mikro (10-6) (Ampere)		AUTO Automatische Messgroße
m Milli (10-3) (Volt, Ampere)		HOLD Halten der Anzeige
A Ampere		MIN Minimum
k Kilo (103) (Ohm)		MAX Maximum
M Mega (105) (Ohm)		AC Wechselstrom
Ω Ohm		DC Gleichstrom
°F Grad Fahrenheit		n Kapazität in Nanofarad (10-9)
°C Grad Celsius		F Kapazität in Farad
_ Minuspol		||||||||||||| Bargraph

3. BETRIEBSANLEITUNG

Stromschlaggefahr. Die Hochspannungskreise für Wechsel- und Gleichstrom sind außerst gefährlich und müssen mit größter Vorsicht gemessen werden.

1. Stellen Sie den Funktionswahlschalter immer in Position OFF, wenn Sie das Gerät nicht benutzen.
2. Wenn während eines Messvorgangs die Meldung „OL“ in der Anzeige erscheint, übersteigt der Wert die gewährte Messgroße. Wahlen Sie eine hochere Messgroße.

3.1 Messen von Gleichspannungen

Messen Sie keine Gleichspannung beim Starten oder Stopen eines Motors im Stromkreis. Es konnten Spannungsspitzen auftreten und das Multimeter beschädigen.

1. Stellen Sie den Funktionswahlschalter in die Position VDC.
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus (-) COMBuchse und den der roten Messleitung in die Plus (+) Buchse.
3. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
4. Die gemessene Spannung erscheint in der Anzeige.

3.2 Messen von Alternativspannungen (Frequenz, Tastverhältnis)

Stromschlaggefahr. Bei bestimmten Wandsteckdosen mit sehr tief liegenden Kontakten kann es vorkommen, dass die Tastspitzen sich als zu kurz erweisen, um den spannungsführenden Teil zu erreichen. Das Multimeter kann davon 0 V aneigen, obwohl die Wandsteckdose Spannung führt. Vergewissern Sie sich, dass die Tastspitzen die spannungsführenden Teile berühren, bevor Sie darauf auf schreiben, dass keine Spannung vorhanden ist.

Messen Sie keine Wechselspannungen, wenn ein Motor im Stromkreis gerade ein- oder abgeschaltet wird. Es kann in thisem Fall zu Spannungsspitzenkommen, die das Multimeter beschädigenden können.

1. Stellen Sie den Funktionswahlschalter in die Position VAC/Hz/%.
2. Stecken Sie den Bananenstecker der Schwarzen Messleitung in die Minus (-) COM-Buchse und den roten Messleitung in die Plus (+) Buchse.
3. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
4. Die gemessene Spannung erscheint in der Anzeige.
5. Drucken Sie auf Hz%, um „Hz" anzuzeigen.
6. Die gemessene Frequenz entscheid in der Anzeige.
7. Drücken Sie erneut auf Hz%, um „%“ anzuzeigen.
8. Das Tastverhältnis wird in Prozent angezeigt.

3.3 Messen von Gleichströmen

Messen Sie Strome von 20 A nicht länger als 30 s. Bei einer Messung von über 30 s konnen Gerat und Messleitungen beschädigt werden.

1. Stecken Sie den Bananenstecker der Schwarzen.
   Messleitung in die Minus-Buchse (-) COM.
2. Bei einer Gleichstrommessung bis 6000 A stellen Sie den Funktionswahrschein in die Position A und stecken den Bananenstecker der roten Messleitung in die A / mA Buchse.
3. Bei Gleichstrommessungen bis 600 mA stellen Sie den Funktionswahrschein in die Position mA und stecken den Bananenstecker der roten Messleitung in die A / mA Buchse.
4. Bei Gleichstrommessungen bis 20 A stellen Sie den Funktionswahlschafter in die Position 10 A und stecken den Bananenstecker der roten Messleitung in die 10 A Buchse.
5. Drucken sie auf MODE, um „DC" im Display anzuzeigen.
6. Schalten Sie die Spannungsversorgung des zu messenden Stromkreises ab und offen Die sie den Stromkreis anschließend an der Stelle, an dem Sie den Strom messen mochten.
7. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
8. Setzen Sie den Stromkreis unter Spannung.
9. Der gemessene Strom erscheint in der Anzeige.

3.4 Messen von Wechselströmen (Frequenz, Tastverhältnis)

Messen Sie Ströme von 20 A nicht länger als 30 s. Bei einer Messung von über 30 s können Gerät und Messleitungen beschädigt werden.

1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus-Buchse (-) COM.
2. Bei einer Wechselstrommessung bis 6000 A stellen Sie den Funktionswahrscheinen in die Position A und stecken den Bananenstecker der roten Messleitung in die A / Buchse.
3. Bei Wechselstrommessungen bis 600mA stellen Sie den Funktionswahlschafter in die Position mA und stecken den Bananenstecker der roten Messleitung in die A / mA Buchse.

42 DMM240

1. Bei Wechselstrommessungen bis 20 A stellen Sie den Funktionswahlschafter in die Position 10 A und stecken den Bananenstecker der roten Messleitung in die 10 A Buchse.
2. Drücken sie auf MODE, um „AC“ im Display anzuzeigen.
3. Schalten Sie die Spanningsversorgung des zu messenden Stromkreises ab und offen Sie den Stromkreis anschließend an der Stelle, an dem Sie den Strom messen möglichn.
4. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
5. Setzen Sie den Stromkreis unter Spannung.
6. Der gemessene Strom entscheid in der Anzeige.
7. Drücken Sie auf Hz / % , um „Hz" anzuzeigen.
8. Die gemessene Frequenz entscheid in der Anzeige.
9. Drücken Sie erneut auf Hz%, um „%“ anzuzeigen.
10. Das Tastverhältnis wird in Prozent angezeigt
11. Um zur Strommessung zurückzukehren, drücken Sie auf H%

3.5 Messen von Widerständen

Um Beschäftigungen zu vermeiden, unterbrechen Sie vor einer Widerstandsmessung die Spanningsversorgung des zu prüfenden Stromkreises.

1. Stellen Sie den Funktionswahlschalter in die Position
2. Stecken Sie den Bananenstecker der Schwarzen Messleitung in die Minus (-) COM-Buchse.
3. Stecken Sie den Bananenstecker der roten Messleitung in die Plus (+) Buchse.
4. Drücken Sie auf MODE, um „Ω“ anzuzeigen.
5. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises. Es empfeilt sich, eine Seite des zu messenden Teils von der Spannings-versorgung abzuziehen, damit der Rest des Stromkreises das Messergebnis nicht verfüllscht. Der Messwert wird im Display angezeigt.

3.6 Durchgangsprüfung

Um Beschädigungen zu vermeiden, unterbrechen Sie vor einer Durchgangsprüfung die Spanningsversorgung des zu prufenden Stromkreises.

1. Stellen Sie den Funktionswahlschalter in die Position
2. Stecken Sie den Bananenstecker der Schwarzen
   Messeitung in die Minus (-) COM-Buchse.
   Steen Sie den Bananenstecker der roten
   Messeitung in die Plus-Buchse (+).
3. Drucken Sie auf MODE Taste, um „und „ anzuzeigen.
4. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
5. Bei einem Widersstandwert über 100 Ω schaltet sich das akustische Signal des Instruments ab. Wenn der Stromkreis geöffnet ist, zeigt das Display „OL" an.

3.7 Diodentest

Um Beschäftigungen zu vermeiden, unterbrechen. Sie vor einer Diodenprüfung die Spannungss-versorgung des zu prufenden Stromkreises.

1. Stellen Sie den Funktionswahlschalter in die Position
2. Stecken Sie den Bananenstecker der Schwarzen Messleitung in die Minus (-) COM-Buchse und den der roten Messleitung in die Plus (+) Buchse.
   3.Drucken Sie auf MODE, um und V Display anzuzeigen.
3. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises. Eine Vorwartspannung wird in der Regel durch einen Wert zwischen 0,400 und 0,700 V angezeigt. Eine Inverspannung wird mit „OL" angezeigt. Kurzgeschlossene Elemente zeigen einen Wert um 0 V an, offene Elemente „OL" in beiden Polaritäten.

44 DMM240

3.8 Messen der Temperatur

1. Stellen Sie den Funktionswahlschalter in die Position Temp.
2. Stecken Sie die Bananenstecker des Fuhleranschlusses in die COM-Buchse (-) und in die Temp-Buchse (+). Beachten Sie die Polarität.
   3.Drucken Sie die MODE-Taste, um ^心F oder ^心C anzuzeigen.
3. Halten Sie das Ende des Führers auf die Stelle, an der Sie die Temperatur messen möchten.
4. Die gemessene Temperatur wird im Display angezeigt.

們 Der Temperaturlhuer verfug über einen Minstecker Typ K. Für den Anschluss des Fuhliers an die Buchsen des Gerats wird ein Adapter Mini-Stecker/Baranenstecker mitgeliefert.

3.9 Messen der Kapazität

Um Beschäftigungen zu vermeiden, unterbrechen Sie vor dem Messen der Kapazität die Spanningsversorgung des zu prüfenden Stromkreises und entladen die Kondensatoren.

1. Stellen Sie den Funktionswahlschalter in die Position Ω CAP
2. Stecken Sie den Bananenstecker der Schwarzen Messleitung in die COM-Buchse (·) und den der roten Messleitung in die (+) Buchse.
3. Drucken sie die MODE-Taste, um "nF" im Display anzuzeigen.
4. Halten Sie die Tastspitzen auf die Enden des zu messenden Kondensators.
5. Der Messvorgang kann aufgrund der Ladezeit einige Minuten und bei großen Kondensatoren auch mehr in Anspruchnehmen. Warten Sie, bis sich der angezeigte Messwert stabilisiert hat, bevor Sie den Messvorgang beenden.
6. Die gemessene Kapazität erscheint in der Anzeige.

3.10 Messen von Frequenzen/Tastverhältnis (elektronisch)

1. Stellen Sie den Funktionswahlschalter in die Position Hz%
2. Drucken Sie auf Hz % Taste, um „Hz“ anzuzeigen.
3. Stecken Sie den Bananenstecker der Schwarzen Messleitung in die Minus (-) COM-Buchse und den der roten Messleitung in die Plus (+) Buchse.
4. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
5. Die gemessene Frequenz entscheid in der Anzeige.
6. Drücken Sie erneut auf Hz/% Taste, um „%“ anzuzeigen.
7. Das Tastverhältnis wird in Prozent angezeigt.

3.11 Messungen % 4 - 20 mA

1. Konfigurieren und anschließen Sie das Instrument an wie für die Gleichstrommessungen in mA beschrieben.
   2.Stellen Sie den Funktionswahlschalter in die Position 4-20mA%.
   3.Das Multimeter zeigt den Strom in der Schleife wie folgt in % an: 0 mA=-25%, 4 mA=0%, 20 mA=100% und 24 mA=125%.

3.12 Automatische/manuelle Wahl der Messgroße

Beim Einschalten befindet sich das Multimeter im Modus „automatischer Wechsel der Messgroße" und wählt automatisch den für die durchgeführten Messungen geeigneten Wert. Dies ist in der Regel der besteignete Modus für die Mehrzahl der Messungen. Wenn eine manuelle Wahl der Messgroße notwendig ist, gehen Sie wie folgt vor:

1. Drucken Sie auf RANGE. Die Anzeige „AUTO“ erlischt.
2. Drücken Sie mehrmals auf RANGE, um die verfügbar dem Gesagstecht aufzurufen, bis der gewünschte Wert angezeigt wird.
3. Um den manuellen Wahl-Modus zu verlassen und in den Automatikmodus zurückzukehren, drücken Sie 2 Sekunden auf die RANGE-Taste.

3 Die manuelle Wahl ist für Frequenzmessungen nicht anwendbar.

46 DMM240

3.13 MAX/MIN

Wenn Sie die Funktion MAX/MIN im automatischen Wahl-Modus benutzen, „verriegelt" das Multimeter die zum Zeitpunkt der Aktivierung von MAX/MIN verwendete Messgroße. Wenn eine Anzeige im MAX/MIN Modus diese Messgroße überschreitet, erscheidt „OL" in der Anzeige. Wahlen Sie die gewünschte Messgroße, BEVOR Sie in den MAX/MIN Modus gehen.

1. Drücken Sie auf MAX/MIN, um den Messmodus MAX/MIN zu aktivieren. Das Icon „MAX“ entscheid in der Anzeige. Das Multimeter hält den maximalen Messwert im Display, bis ein neuer Maximalwert gemessen wird.
2. Drücken Sie erneut auf MAX/MIN, um das Icon „MIN" anzuzeigen. Das Multimeter hält den maximalen Messwert im Display, bis ein neuer Maximalwert gemessen wird.
3. Um den Modus MAX/MIN zu verlassen, drücken Sie 2 Sekunden auf die Taste MAX/MIN.

3.14 Relativ-Modus

Mit dem Relativ-Modus erhält man relative Messergebnisse bezogen auf einen gespeicherten Referenzwert. Der angezeigte Wert entspricht in thisem Fall der Differenz zwischen dem gemessenen Wert und dem gespeicherten Referenzwert.

1. Führer Sie die Messungen wie in der Betriebsanleitung beschrieben durch.
2. Drücken sie auf REL, um den im Display angezeigten Messwert zuseichern. "REL" erscheint in der Anzeige.
3. Das Display zeigt jetzt die Differenz zwischen dem gesessenen Wert und dem gespeicherten Referenzwert.
4. Um den Relativ-Modus zu verlassen, drucken Sie auf REL.

Der Relativ-Modus ist für die Funktion 4 - 20mA nicht verfügbar.

3.15 Hintergrundbeleuchting

Drücken Sie über eine Sekunde auf die HOLD-Taste, um die Hintergrundbeleuchtung des Displays zu aktivieren oder zu deaktivieren. Die Hintergrundbeleuchtung wird nach 10 Sekunden automatisch deaktiviert.

3.16 Halten der Anzeige

Mit dieser Funktion wird die Anzeige des aktuellen Werts "eingefroren". Drücken Sie kurz auf HOLD, um die Funktion zu aktivieren oder zu deaktivieren.

3.17 Halten des Spitzenwerts

These Funktion erfasst den Spitzenwert der Wechsel- oder GleichSpannung bzw. des Wechsel- oder Gleichstroms. Das Multimeter kann negative oder positive Spitzen ab einer Dauer von 1 ms erfassen. Drücken Sie kurz auf die PEAK Taste. "PEAK" und "MAX" werden im Display angezeigt. Der angezeigte Wert wird bei Auftreten einer hohenen positiven Spitzeactualisiert. Drücken Sie erneut auf PEAK, "MIN" erscheint im Display. Der angezeigte Wert wird bei Auftreten einer niedrigeren negativen Spitzeactualisiert. Um den Modus zu verlassen, drücken Sie länger als 1 Sekunde auf die PEAK Taste. Die automatische Abschaltung ist in this modus deaktiviert.

3.18 Batteriezustandsanzeige

Wenn eine neue Batterie eingelegt wird, erscheint rechts unter im LCD-Display das Batteriesymbol mit vier Balken. Diese Balken zeigen die verbleibende Batterieautonomie an. Wenn nur noch das Symbol im Display erscheint, muss die Batterie ausgewechselt werden.

3.19 Automatische Abschaltung

These Funktion schaltet das Multimeter nach 15 Minuten ab. Um diese Funktion zu deaktivieren, drücken Sie beim Einsatzen des Multimeters die MODE-Taste. "APO d" erscheid in der Anzeige. Schalten Sie das Instrument aus und wieder ein, um die automatische Abschaltfunktion zu aktivieren.

4. PFLEGE

Um Stromschläge zu vermeiden, ziehen Sie die Messleitungen der Spannungssquelle ab, bevor Sie das Gerät oder das Batteriefach öffnen. Benutzen Sie das Multimeter nicht, wenn es geöffnet ist oder das Batteriefach nicht verschlossen ist.

Wenn Sie folgende Pflegehinweise beachten, wird Ihnen das Multimeter vielse Jahre lang zuverlassicige Dienste erweisen:

1. Halten Sie das Instrument trocken. Wenn es feucht geworden ist, trocknen Sie es ab.
2. Benutzen und verwahren Sie das Multimeter bei normalen Temperatures. Extreme Temperatures können die Lebensdauer der elektronischen Bauteile verkurzen und Kunststoffe deformieren oder schmelzen halten.
3. Behandeln Sie das Multimeter umsichtig und mit Vorsicht. Durch einen Sturz können die elektronischen Bauteile oder das Gehäuse beschädigt werden.

48 DMM240

1. Halten Sie das Instrument sauber. Wischen Sie es von Zeit zu Zeit mit einem feuchten Tuch ab. VERWENDEN SIE KEINE chemischen Substanzen, losemittelhaltige Reinigungsvprodukte oder Waschmittel.
2. Verwenden Sie nur eine neue Batterie der empfohlenen Gröbe Type. Nehmen Sie die alte oder verbrauchte Batterie hereaus, damit sie nicht auslaufen und das Gerät beschädigten kann.
3. Wenn das Multimeter über einen längeren Zeitraum nicht gebraucht wird, nehemen Sie die Batterie hereaus, um eine Beschäftigung des Instruments zu vermeiden.

4.1 Einlegender Batterie

Um Stromschläge zu vermeiden,ziehen Sie die Messleitungen von der Spannungssquelle ab,bevor Sie den Batteriefachdeckel abnehmer.

1. Schalten Sie das Gerät aus undziehen Sie die Messleitungen des Multimeters ab.
2. Offnen Sie das rückseitige Batteriefach, indem Sie die beiden Schrauben (B) mit Hilfe eines Kreuzschraubendrehers lose.
3. Legen Sie die Batterie in das hierfür vorgesehene Fach ein und beachten Sie die Polarität.

4. Batteriefach wieder schlieben. Festschauben.

5. Wenn das Multimeter nicht einwandfrei Funktioniert, überprüfen Sie den Zustand der Sicherungen und der Batterie und vergewissem Sie sich, dass diese richtig eingelegt sind.

4.2 Austausch der Sicherungen

Um Stromschläge zu vermeiden, ziehen Sie die Messleitungen von der Spannungssquelle ab, bevor Sie das Gerät öffnen.

1. Ziehen Sie die Messleitungen des Multimeters ab.
2. Entferen Sie den Batteriefachdeckel (zwei Schrauben „B") und die Batterie.
3. Entfernen Sie die sechs Schrauben „A“, mit der die rückseite Abdeckung befestigt ist.
4. Nehmen Sie die alte Sicherung hereaus und legen die neue ein.
5. Verwendten Sie nur eine Sicherung mit den genannten Spezialfakienen (flinke Sicherung 0,5 A/1000 V für den 400 mA-Bereich [SIBA 70-172-40], flinke Sicherung 10 A/1000 V für den 20 A-Bereich [SIBA 50-199-06]).

6. Setzen Sie die rückseite Abdeckung, die Batterie und den Batteriefachdeckel wieder ein und schrauben sie diese fest.

7. TECHNISCHE DATEN

Funktion	Messgröße	Auflösung	Genauigkeit	Schutz gegen zulässige Überlast
Gleich-spannung	400 mV	0,01 mV	±(0,06% R + 2 D)	1000 V
	4 V	0,0001 V
	40 V	0,001 V
	400 V	0,01 V
	1000 V	0,1 V	±(0,1% R + 2 D)
Wechsel-spannung			50 bis 1000 Hz
	400 mV	0,1 mV	±(1,0% R + 4 D)	1000 V
	4 V	0,001 V	±(1,2% R + 3 D)
	40 V	0,01 V
	400 V	0,1 V
	1000 V	1 V
	Genauigkeit bei 5% bis 100% der Messgröße
Gleich-strom	400 μA	0,01 μA	±(1,0% R + 3 D)	HBC-Sicherung500mA/1000V
	4000 μA	0,1 μA
	40 mA	0,001mA
	400 mA	0,01 mA
	10 A	0,001 A		HBC-Sicherung10A/1000V
	(20 A: max. 30 s mit reduzierter Genauigkeit)
Wechsel-strom			50 Hz bis 100 kHz
	400 μA	0,1 μA	±(1,5% R + 3 D)	HBC-Sicherung500mA/1000V
	4000 μA	1 μA
	40 mA	0,01 mA
	400 mA	0,1 mA
	10 A	0,01 A		HBC-Sicherung10A/1000V
	(20 A: max. 30 s mit reduzierter Genauigkeit)
	Genauigkeit bei 5% bis 100% der Messgröße

R: Ablesung; D: Digits
Genauigkeit von 18^ bis 28^ RH < 75%

50 DMM240

Kapitel III

Funktion	Messgroße	Auflösung	Genauigkeit	Schutz gegen zulässige Überlust
Widerstand	400 Ω	0,01 Ω	±(0,3% R + 9 D)	1000 V
	4 kΩ	0,0001 kΩ	±(0,3% R + 4 D)
	40 kΩ	0,001 kΩ
	400 kΩ	0,01 kΩ
	4 MΩ	0,0001 MΩ
	40 MΩ	0,001 MΩ	±(2% R + 10 D)
Kapazität	40 nF	0,001 nF	±(3,5% R + 40 D)	1000 V
	400 nF	0,01 nF
	4 μF	0,0001 μF	±(3,5% R + 10 D)
	40 μF	0,001 μF
	400 μF	0,01 μF
	4000 μF	0,1 μF	±(5% R + 10 D)
	40 mF	0,001 mF
Frequenz(elektronisch)	40 Hz	0,001 Hz	0,1% R + 1 D	1000 V
	400 Hz	0,01 Hz
	4 kHz	0,0001 kHz
	40 kHz	0,001 kHz
	400 kHz	0,01 kHz
	4 MHz	0,0001 MHz
	40 MHz	0,001 MHz
	100 MHz	0,01 MHz	nicht spezifiziert
	Empfindlichkeit:Min. 0,8 Veff. bei einem Tastverhältnis von 20% bis 80%, f < 100 kHzMin. 5 Veff. bei einem Tastverhältnis von 20% bis 80%, f < 100 kHz
Frequenz(elektrisch)	40,00 -400Hz	0,01Hz	(0,5% R)	1000 V
	Empfindlichkeit: 15 Veff
Tastverhältnis	0,1 bis99,9%	0,01%	(1,2% R + 2 D) 1000 V
	Impulsbereite: 100 μs - 100 ms, Frequenz: 5 Hz bis 150 kHz
Temp.(Typ K)ohneBerücksichtigungderFühlergenaigung	-50 bis1000°C	0,1°C	± (1,0% R + 2,5°C)	1000 V
	-58 bis1832°F	0,1°F	± (1,0% R + 4,5°F)
4-20 mA%	-25 bis125%	0,01% ± 50D		Sicherung500 mA/1000 V
	0 mA = -25%, 4 mA = 0%,20 mA = 100%, 24 mA = 125%

B' Die Genauigkeitsangaben setzen sich aus zwei Elementen zusammen:
(% Ablesung R): Genauigkeit des Messkreises
(+Digits D): Genauigkeit des Analog-Digital-Wandlers

GehäuseStoß (Sturztest) 2 mDiodentest	Zweifach gekapselt, Dichtigkeit IP67Prüfstrom 0,9 mA max.,Spannung des offenen Stromkreises2,8 VDC Standard
Durchgangsprüfung	Akustisches Signal aus, wenn:Widerstand >100Ω,Prüfstrom < 0,35mA
Eingangsimpedanz	>10 MΩ V= und V≈
AC-Antwort	Echter Effektivwert
Bandbreite
Wechselspannung	40 Hz bis 1 kHz
Tastverhältnis	≤3 komplete Skala bis 500 V, lineareAbnahme bis ≤1,5 bis 1000 V
Display	LCD 40000 Digit mitHintergrundbeleuchtung und Bargraph
Anzeige Wert außerhalbdes Messbereichs "OL"erscheint im Display
Auto. Abschaltung	ca. 15 Min., deaktivierbar
Polarität	Automatisch, keine Angabe für diePluswerte,Minuszeichen (-) für die Minuswerte
MessaktBatteriezustandsanzeige	2 Messungen pro Sekunde, Nennwert"" wird angezeigt, wenn dieBatteriespannung geringer ist als dieBetriebsspannung
Batterie	9 V Batterie (6LF22)
Sicherungen	Messgroßen mA, μA: flinkeKeramikssicherung 0,5 A/1000 VMessgroße A: flinke Keramikssicherung10 A/1000 V
Betriebstemperatur	5 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Betriebsfeuchtagitkeit	max. 80% bis 31 °C, lineare Abnahmebis 40 °C
Lagerfeuchtagitkeit	< 80%
Betriebshöhe	max. 2000 m
Gewicht	342 g mit Schutzhülle
Abmessungen	187 x 81 x 50 mm mit Schutzhülle
Sicherheit	Gemäß IEC 61010-1und IEC61010-2-033Doppelte IsolationInstallationskategorie: IIIBemessungsspannung: 1000 VVerschmutzungsgrad: 2

Indices

1. ISTRUZIONI GENERALI 54

Deutschland - Ohmstraße 1-77694 KEHL/RHEIN

Tel : [phone] - Fax : [phone]

Espana - C/ Roger de Flor N°293 - Planta 1

08025 BARCELONA - Tél : [phone] - Fax : [phone]

Italia - Via Sant' Ambrogio, 23/25

20846 MACHERIO (MB) - Tel : [phone] - Fax : [phone]

Österreich - Slamastrasse 29/2/4 - 1230 WIEN

Tel:[phone]-Fax:[phone]

Schweiz - Mooscherstrasse 15 - 8804 AU/ZH

Tel:[phone]-Fax:[phone]
