Tipo di prodotto	Multimetro digitale RMS
Marca	MULTIMETRIX
Modello	DMM240
Categoria	Multimetro
Dimensioni (con custodia)	187 x 81 x 50 mm
Peso (con custodia)	342 g
Alimentazione	Batteria 9 V (6LF22)
Display	LCD 40.000 punti retroilluminato con bargrafico
Precisione tensione continua	±(0,06% R + 2 D) a ±(0,1% R + 2 D)
Precisione tensione alternata	±(1,0% R + 3 D) a 45 Hz-1 kHz
Precisione corrente continua	±(1,0% R + 3 D)
Precisione corrente alternata	±(1,5% R + 3 D)
Precisione resistenza	±(0,3% R + 9 D) a ±(2,0% R + 10 D)
Capacità massima	40 mF
Frequenza massima (elettronica)	100 MHz
Temperatura	-50 °C a 1 000 °C (sonda tipo K)
Sicurezza	CAT III 1 000 V, CAT IV 600 V, doppio isolamento
Indice di protezione	IP67
Fusibili	Veloci 0,5 A / 1 000 V e 10 A / 1 000 V
Funzioni principali	Tensione AC/DC, corrente AC/DC, resistenza, capacità, frequenza, rapporto ciclico, temperatura, test diodo, continuità, 4-20 mA %, MAX/MIN, REL, HOLD, PEAK
Manutenzione e pulizia	Pulire con un panno umido e sapone neutro, asciugare prima del riutilizzo
Ricambi e riparabilità	Batteria e fusibili sostituibili dall'utente, riparazione da parte del produttore
Informazioni generali	Garanzia 1 anno, conforme IEC 61010-1 e IEC 61010-2-033

Domande frequenti - DMM240 MULTIMETRIX

Come misurare una tensione continua con il DMM240?

Posizionare il commutatore su VDC. Collegare il cavo nero su COM e il rosso su +. Applicare le punte di contatto sul circuito. La tensione viene visualizzata in volt.

Qual è il significato di 'OL' sul display?

'OL' significa Over Load (superamento del campo di misura). La misura supera il valore massimo del campo selezionato. Scegliere un campo superiore.

Come cambiare la batteria del multimetro DMM240?

Spegnere l'apparecchio e scollegare i cavi. Aprire il vano batteria sul retro rimuovendo le due viti. Sostituire la batteria 9 V rispettando la polarità. Richiudere il vano.

Qual è la funzione del pulsante REL?

Il pulsante REL permette di memorizzare un valore di riferimento. Il display mostra quindi la differenza tra la misura in corso e tale riferimento. Molto utile per misure relative.

Come testare la continuità di un circuito?

Posizionare il commutatore sulla posizione di continuità (simbolo onda). Collegare i cavi su COM e +. Premere MODE per visualizzare '))' e Ω. Se la resistenza è inferiore a 100 Ω, viene emesso un segnale acustico.

Il DMM240 è impermeabile?

Sì, il DMM240 ha un indice di protezione IP67. Resiste all'immersione in acqua (fuori uso). Assicurarsi di asciugare completamente l'apparecchio (soprattutto i terminali) prima di qualsiasi misura.

Come disattivare lo spegnimento automatico?

Tenere premuto il pulsante MODE mentre si accende l'apparecchio. Il display mostra 'APO d' per confermare la disattivazione. Per riattivare, spegnere e riaccendere normalmente.

Qual è la tensione massima misurabile?

In tensione continua, fino a 1 000 V sui campi 1 000 V. In tensione alternata, anche 1 000 V efficaci (50 Hz a 1 kHz). Attenzione alle categorie di misura: CAT III 1 000 V, CAT IV 600 V.

Come sostituire un fusibile?

Scollegare i cavi. Aprire il vano batteria e rimuovere la batteria. Rimuovere le sei viti del pannello posteriore. Sostituire il fusibile difettoso con un modello identico: veloce 0,5 A / 1 000 V (per mA) o 10 A / 1 000 V (per A). Richiudere.

Cosa fare se il display mostra l'icona della batteria da sola?

L'icona della batteria da sola (senza tacche) indica che la batteria è esaurita. Sostituirla immediatamente con una batteria nuova 9 V per garantire la precisione delle misure.

MANUALE UTENTE DMM240 MULTIMETRIX

Libretto d'istruzioni

Libretto d'istruzioni Capitolo IV - pagina 53

Manual de instrucciones Capitulo V - pagina 70

Table des matieres

1. INSTRUCTIONS GÉNÉRALES 2

1.1. Precauzioni e misure di sicurezza 54
1.1.1. Prima dell'utilizzo 54
1.1.2. Durante l'utilizzo 55
1.1.3. Simboli 55
1.1.4. Istruzioni 55
1.1.5. Pulizia 55
1.1.6. Indice di protezione (IP) / Ambiente umido 56
1.2. Garanzia 56
1.3. Manutenzione 56
1.4. Disimballaggio - Reimballaggio 56

2. DESCRIZIONE 57

2.1 Comandi e terminali 57
2.2 Simboli e abbreviazioni 57

3. MODO D'USO 58

3.1 Misure di tensione continua 58
3.2 Misure di tensione alternata (frequenza, rapporto ciclico) ...59
3.3 Misure di corrente continua. 59
3.4 Misure di corrente alternata (frequenza, rapporto ciclico)....60
3.5 Misure di resistenza 61
3.6 Controllo di continuità 61
3.7 Controllo di diodo 61
3.8 Misure di temperatura.. 62
3.9 Misure di capacité.. 62
3.10 Misure di frequenza / rapporto ciclico (elettronico) 63
3.11 Misure % 4-20 mA.. 63
3.12 Sezione automatica / manuale della portata di misura....63
3.13 MAX/MIN 64
3.14 Modo relative 64
3.15 Retroilluminazione 64
3.16 Mantenimento della visualizzazione 64
3.17 Mantenimento del valore cresta 65
3.18 Indicazione di pila usata.. 65
3.19 Spegnimento automatico 65

4. MANUTENZIONE 65

4.1 Inserimento della pila 66
4.2 Sostituzione dei fusibili 66

5. CARATTERISTICHE TECNICHE 67

1. ISTRUZIONI GENERALI

1.1. Precauzioni e misure di sicurezza

1.1.1. Prima dell'utilizzo

Vi ringraziamo della fiducia dimostrataci acquistando un multimetro RMS DMM240. L'apparecchio misura le tensioni e le currenti alternate e continue, le resistenze, le frequence (elettriche ed elettroniche) e controllingi di diodi nonché la continuà. La sua concezione ermetica e robusta gli conferisce un'elevata resistenza. Un uso e una manutenzione appropriati vi permetteranno di utilizzare a lungo e con la massima sicurezza quello multimetro conforme agli standard IEC 61010-1 e IEC 61010-2-033. concennte gli strumenti di misura elettrici. Per la vostra sicurezza e per proteggere lo strumento da agli danno, seguite le istruzioni del presente libretto. Rispettate le condizioni ambientali e di stoccaggio.

Questo strumento portatile e autonomo è stato progettato per un utilizzo:

all'interno

• in un ambiente di grado d'inquinamento 2.

• ad un'altitudine inferiore a 2000 m,

• ad una temperatura compresa fra 5^ e 40^ .

Esso è'utilizzabile fino a 1000 V su circuiti di categoria III o 600 V su circuiti di categoria IV.

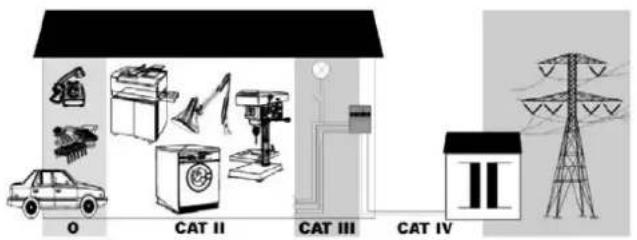

CATEGORIE DI MISURA (IEC 61010-2-033)

CAT II: La CATEGORIESI DI MISURA II è applicabile ai circuiti di test e di misura collegati direttamente ai puniti d'utilizzo (prese di corrente e altri puniti affini) della RETE a bassa tensione. Si suppone la presenza di almeno due livelli di dispositivi di protezione contro le sovraintensità fra il trasformatore e il punto di misura.

Esempio: Le misure sui CIRCUITI RETE degli elettrodomestici, degli strumenti portatili e altri strumenti affini.

CAT III: La CATEGORIA DI MISURA III è applicabile ai circuiti di test e di misura collegati alle parti dell'impianto della RETE a bassa tensione dell'edificio. Si supponne la presenza di almeno un livello di disposivi di protezione contro le sovraintensità fra il trasformatore e il punto di misura.

Esempio: Le misure sui quadri di distribuzione (compresi i contatori di ripartizione), i disgiuntori, il cabaggio (compresi i cavi) le bus-bar, le scatole di derivazione, i sezioniari, le prese di corrente nell'impianto fisso, e le appearecchiature per uso industriale e altri equipaggiamenti come i motori collegati in permanenza sull'impianto fisso.

CAT IV: La CATEGORIA DI MISURA IV è applicabile ai circuiti di test e di misura collegati alla sorgente dell'implanto della RETE a bassa tensione dell'edificio. Questa parte dell'implanto può essere sprovvista di dispositivi di protezione contro le sovraintensità fra il trasformatore e il punto di misura.

Esempio: Le misure su dispositiivi installati a monte del fusibile principale o il disgiuntore dell'impianto dell'edificio.

Legende

CAT II

1.1.2. Durante l'utilizzo

Non superate mai i valori limite di protezione indicati nelle specifiche di agli tipo di misura.
Non toccate mai il terminale inutilizzato quando il multimetro è collegato ai circuiti da misurare.
- Disinserite i cordoni di misura del circuito misurato prima diambiare funzione.
Non effettuate mai una misura di resistenza o di controllo di diodo, ecc., su un circuito sotto tensione.

1.1.3. Simboli

Riferiri s al libretto distrzioni

Rischio di schok elettrico

Doppio isolamento

Direttiva 2002/96/CE (DEEE)

1.1.4. Istruzioni

Prima d'aprise lo strumento, disinseritelo dai circuiti da misurare e verificate che voi stessi non siate carichi d'elettricità statica: rischio di danneggiare irrimediabilmente gli elementi interni dello strumento.

1.1.5.Pulizia

Staccate i cordoni dei circuiti esterni e bloccate lo strumento. Pulite l'apparecchio con un panno umido e sapone. Non utilizzate mai prodotti abrasivi ne solventi.

Accertatevi che l'apparecchio sa asciutto prima di utilizzato di nuovo.

1.1.6. Indice di protezione (IP) / Ambiente umido

L'apparechio possiede un indice di protezione IP67: ciò significica che la sua ermeticità è molto forte e che resiste perfettamente all'immersione nell'acqua (fuori utilizzato).

Tuttavia occorre prevedere l'ascugatura completa dell'apparecchio (compresa la possibile presenza d'acqua all'interno dei terminali di misura) e dei loro accessori prima di qualsiasi utilizzato.

1.2.Garanzia

L'attrezzzatura è garantita contro agli difetto di materia o vizio di fabbricazione, conformmente alle condizioni generali di vendita.

Durante il periodo della garanzia (1 anno), lo strumento va riparato solo dal fabbricante, che si riserva il diritto di scegliere fra la sua riparazione e la sua sostituzione, totale o parziale. In caso di rinvio dell'attrezatura al fabbricante, iosti di spezdizione sono a carico del cliente.

La garanzia non si applica in seguito a:

1. un utilizzo inappropriato dell'attrezzatura o utilizzo con un materiale incompatible:
2. modifiche apportate all'attrezatura perché l'autorizzazione esplicita del servizio tecico del fabbricante;
3. lavori effettuali sullo strumento da una persona non abilitata dal fabricante:
4. eventuale adattamento ad un'applicazione particolare, non prevista dall'natura del materiale o non indicata nel manuale di funzionamento:
5. danni dovuti a urti, cadute o prolongata immersione.

1.3. Manutenzione

Affidate lo strumento al vostro distributore per qualsiasti lavoro da effettuare nell'ambito (o no) della garanzia.

1.4. Disimballaggio - Reimballaggio

Tutt l'attrezzatura è stata controllata elettronically meccanicamente prima della sua spedizione. Sono state prese tutte le precauzioni necessarie per consegrarvi lo strumento in buono stato. Si consiglia di controllare rapidamente il materiale onde verificare l'assenza di danni eventualmente correlati al trasporto. In caso di danni, segnalate immediatamente al trasportatore le riserve d'uso. Se siete costretti a spredire lo strumento su un altro situ, utilizzate preferibilmente il suo imballaggio d'origine e indicate molto chiaramente i motivi del rinvio in unanota alleging all'attrezzatura.

56 DMM240

2. DESCRIZIONE

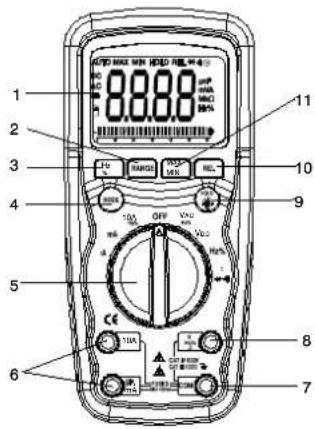

2.1 Comandi e terminali

1. Display LCD 40000 puncti
2. Bottone REL (misura relativa)
3. Bottone di selezione della portata di misura
4. Bottone MODE
5. Commutatore di funzione
6. Terminali d'entrata mA, A 10A
7. Terminale d'entrata negativo CO
8. Terminale d'entrata positivo V+, Ω, Temp, μF
9. Bottone di mantenimento della visualizzazione e (retroilluminazione)
10. Bottone di valore cresta
11. Bottone MAX/MIN

Il sostegno e il vano delle pile si trovano nel retro dell'apparecchio.

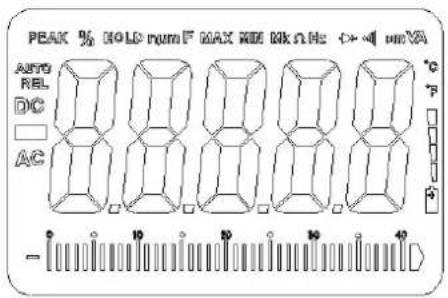

2.2 Simboli e abbreviazioni

G	Spegnimento automatico	Hz	Hertz (frequenza)
•••	Continuità	V	Volt
•••	Controllo di diodo	%	Rapporto ciclico
•••	Stato della pila	REL	Misura relativa
μ	micro (10-6)(ampère)	AUTO	Portata automatica
m	milli (10-3)(volt, ampère)	HOLD	Mantenimento della visualizzazione
A	Ampère	MIN	Minimo
k	kilo (103)(ohms)	MAX	Massimo
M	mega (106)(ohms)	AC	Corrente alternata
Ω	Ohms	DC	Corrente continua
°F	Gradi Fahrenheit	n	Capacità espressa in nanofarad (109)
°C	Gradi Celsius	F	Capacità espressa in farad
_	Polarità negativa	I I I I I I I I I	Bargraph

3. MODO D'USO

Rischio d'elettrocuzione. I circuiti ad alta tensione, in corrente alternata o continua, sono molto pericolosi e vanno misurati molto cautamente.

1. Mettete sempre il commutatore di funzione sulla posizione OFF quando non utilizesl'apparecchio.
2. L'apparizione della dicitura "OL" sullo schermo per una misura indica che il valore supera il massimo del calibro selezionato. Scegliete alla un calibro superiore.

3.1 Misure di tensione continua

Non misurate la tensione continua all'avviamento o allo specnimento di un motore presente sul circuito. Potrebbero prodursi picchi di tensione dannosi per il multimetro.

1. Mettete il commutatore di funzione sulla posizione VDC.
2. Introducete la spina a banana del cordone nero nel terminale negativo COM e quella del cordone rosso nel terminale positivo ^+
3. Applicate i puntali sui puncti del circuito da testare.
4. La tensione misurata appeare allo schermo.

3.2 Misure di tensione alternata (frequenza, rapporto ciclicolo)

Rischio d'elettrocuzione.

I puntali dei cordoni sono talvolta rivelarsi troppo corte per raggiungere la parte sost tensione di certe prese murali i cui contatti sono molto profondi. Il multimetro più alla visualizzare 0 V èanche se la presa murale è siftione. Verificate che i puntali tocchino le parti siftione prima di postulare l'assenza di tensione.

Non misurate le tensioni alternate all'avvio o allo spegnimento d'un motore presente sul circuito. Potrebbero prodursi picchi di tensione dannosi per il multimetro.

1. Mettete il commutatore di funzione sulla posizione VAC/Hz/%.
2. Introducete la spina a banana del cordone nero nel terminale negativo COM e quella del cordone rosso nel terminale positivo+.
3. Applicate i puntali sui puncti del circuito da testare.
4. La tension misurata appeare allo schermo.
5. Premete Hz % per visualizzare "Hz".
6. La Frequenza misurata appeare allo schermo.
7. Premete di nuovo il bottone Hz % per visualizzare %.
8. Il rapporto ciclico appeare in percentuale.

3.3 Misure di corrente continua

Non misurate la corrente di 20 A per altri 30 s. Oltre esta durata, l'apparecchio e i cordoni potrebbero subire danni.

1. Introducete la spina banana del cordone nero nel terminale COM negativo.
2. Per una misura di corrente continua non superiore a 6000 A mette il commutatore di funzione sulla posizione A e introducete la spina banana del cordone rosso nel terminale A /
3. Per le misure di corrente continua fina a 600mA mettete il commutatore di funzione sulla posizione mA e introducete la spina a banana del cordone rosso nel terminale A / mA

1. Per le misure di corrente continua fina a 20 A, mettete il commutatore di funzione sulla posizione 10A e introducete la spina a banana del cordone rosso nel terminale 10A.
2. Premete il bottone MODE per visualizzare "DC" allo schermo.
3. Mettete fuori tensione il circuito da misurare, poi aprite il circuito nel punto in cui volete misurare la corrente.
4. Applicate i puntali sui punti del circuito da testare.
5. Mettete sotto tensione il circuito.
6. La corrente misurata appeare allo schermo.

3.4 Misure di corrente alternata (frequenza, rapporto ciclico)

Non misurate la corrente di 20 A per altri 30 s. Oltre esta durata, l'apparecchio e i cordoni potrebbero subire danni.

1. Introducete la spina a banana del cordone nero nel terminale COM negativo.
2. Per una misura di corrente alternata non superiore a 6000 A mette i commutatore di funzione sulla posizione A e introducete la spina a banana del cordone rosso nel terminale A /
3. Per le misure di corrente alternata fino a 600mA mettete il commutatore di funzione sulla posizione mA e introducete la spina a banana del cordone grosso nel terminale A / mA
4. Per le misure di corrente alternata fino a 20 A, mettete il commutatore di funzione sulla posizione 10A e introducete la spina a banana del cordone grosso nel terminale 10A.
5. Premete il bottone MODE per visualizzare "AC" allo schermo.
6. Mettete fuori tensione il circuito da misurare, poi aprite il circuito nel punto in cui volete misurare la corrente.
7. Applicate i puntali sui punti del circuito da testare.
8. Mettete il circuito sotto tensione.
9. La corrente misurata appeare allo schermo.

10. Premete Hz / % per visualizzare "Hz".

11. La frequenza misurata appeare allo schermo.

12. Premete di nuovo sul bottone Hz/% perindicare %
13. Il rapporto ciclico appeare in percentuale.
14. Premete il bottone Hz / % per ritomare alla misura di corrente.

3.5 Misure di resistenza

Per evitare agli rischio di deterioramento, mette fuori tensione il circuito da testare prima di qualsiassi misura di resistenza.

1. Mette i commutatore di funzione sulla posizione
2. Introducete la spina a banana del cordone nero nel terminale negativo COM.
3. Introducete la spina a banana del cordone rosso nel terminale positivo+.
4. Premete MODE per visualizzare
5. Applicate i puntali sui punti del circuito da testare. E preferibile disinserire un lato della parte da misurare affinché il resto del circuito non falsifici la misura. Appare il valore misurato.

3.6 Controllo di continuità

Per evitare agli rischio di deterioramento, mette fuori tensione il circuito da testare prima di qualsiasi misura di continuità.

1. Mettete il commutatore di funzione sulla posizione
2. Introducete la spina a banana del cordone nero nel terminale negativo COM. Introducete la spina a banana del cordone rosso nel terminale positivo +
3. Premete il bottone MODE per visualizzare "e allo schermo.
4. Applicate i puntali sui puncti del circuito da testare.
5. Qualsiasi resistenza superiore a 100Ω blocca il segnale sonro emesso dallo strumento. Se il circuito è aperto, lo schermo visualizza "OL".

3.7 Controllo di diodo

Per evitare agli rischio di deterioramento, mette delle fori tensione il circuito da testare prima di qualsiast misura di diodo.

1. Mette i commutatore di funzione sulla posizione
2. Introducete la spina a banana del cordone nero nel terminale negativo COM e la spina del cordone rosso nel terminale positivo +
   3.Premete il bottone MODE per visualizzare e V allo schermo.

1. Applicate i puntali ai terminali del diodo da testare. Una tensione diretta è rappresentata generalmente da un valore compreso fra 0,400 e 0,700 V. Una tensione inversa viene indicata da "OL". Gli elementi in corto circuito indicano un valore vicino a 0 V; gli elementi aperti "OL" nelle due polarità.

3.8 Misure di temperatura

1. Mettete il commutatore di funzioni sulla posizione Temp.
2. Inserite le spine a banana del connettore della sonda nei terminali negativo COM e positivo Temp rispetto la polarità.
   3.Premete il tasting MODE per visualizzare ^国 oC.
3. Applicate l'estremita della sonda sulla parte di cui volete misurare la temperatura.
4. La temperatura misurata viene visualizzata.

La sonda di temperatura è dotata di un mini-connettoro di tipo K.

Un adattatore mini-connettore-spina a banana viene fornito per consentire l'allacciamento della sonda sui terminali dell'apparecchio.

3.9 Misure di capacité

Per evitare anni rischio di deterioramento, mettete il circuito da testare fuori tensione e scaricate i condensatori prima di effettuare le misure di capacité.

1. Mettete il commutatore di funzione sulla posizione CAP
2. Introducete la spina a banana del cordone nero nel terminale negativo COM e quella del filo rosso nel terminale positivo +.
3. Premete il bottone MODE per visualizzato "nF" sullo schermo.
4. Applicate i puntali sulle estremita del condensatore da misurare.
5. La misura può durare circa 3 minuti e più a lungo per i grossi condensatori, a causa del tempo di carica. Attendete che la misura visualizzata sua stabile prima di bloccarla.
6. La capacité viene visualizzata sullo schermo.

62 DMM240

3.10 Misure di frequenza / rapporto ciclico (elettronico)

1. Mettete il commutatore di funzione sulla posizione "Hz %.
2. Premete Hz / % per visualizzare "Hz".
3. Introducete la spina a banana del cordone nero nel terminale negativo COM e la spina del cordone rosso nel terminale positivo +.
4. Applicate i puntali sui puncti del circuito da testare.
5. La frequenza misurata appeare allo schermo.
6. Premete di nuovo il bottone Hz/% per visualizzare "%.
7. Il rapporto ciclico appeare in percentuale.

3.11 Misure % 4 - 20 mA

1. Configure e collegate lo strumento come indicato per le misure di corrente continua in mA.
2. Ruotate il commutatore di funzioni sulla posizione 4 - 20mA %.
3. Il multimetro visualizza la corrente nel loop in % nel modo seguente: 0 mA=-25%, 4 mA=0%, 20 mA=100% e 24 mA=125%.

3.12 Sezione automatica / manuale della portata di misura

Alla messa in marcia, il multimetro è in modo dichio automatico di calibro e selezione automaticamente il più appropriato alle misure effettuate. Si tratta generalmente del modo più adatto alla maggior parte delle misure.

Quando è necessaria una selezione manuale della portata, procedete come segue:

1. Premete il tasting RANGE. L'indicatore "AUTO" sparisce.
2. Premete varie volte il tasto RANGE per fare scorrere le portate disponibili sino all'apparizione della portata voluta.
3. Per lasciare il modo di selezione manuale e ritornare al modo automatico, premete e mantenetete premuto 2 secondi il tasto RANGE.

La selezione manuale non si applica alle misure di temperature.

3.13 MAX/MIN

Quandoutilizzate la funzione MAX/MIN in modo di selezione automatica, il multimetro "blocca" la portata utilizzata nel momento in cui si attiva MAX/MIN. Se unalettura in modo MAX/MIN superaquestaportata,appare"OL".Selezionate la portata adatta PRIMA di entrare in modo MAX/MIN.

1. Premete il tasto MAX/MIN per attivare il modo di misura MAX/MIN. Appare l'icona "MAX". Il multimetro mantiene visualizzata la misura massima fine a quando un nuovo valore massimo verrà misurato.
2. Premete di nuovo il tasting MAX/MIN per visualizzare l'icona "MIN". Il multimetro mantiene visualizzata la misura minima fino a quando un nuovo valore minimo verrà misurato.
3. Per uscire dal modo MAX/MIN, premete e mantenete premuto 2 secondi il tasto MAX/MIN.

3.14 Modo relative

Il modo Relativo permette di ottenere relativi risultati di misura rispetto ad un valore di riferimento più memorizzato. Il valore visualizzato è alla differenza fra il valore misurato e il valore di riferimento memorizzato.

1. Procedete alle misure come indicato nel modo d'uso.
2. Premete il bottone REL per memorizzare la misura presente sullo schermo. Appare l'indicatore "REL".
3. Lo scherno indica ora la differenza fra il valore misurato e il valore di riferimento memorizzato.
4. Per lasciare il modo relativo, premete il bottoe REL.

Il modo relativo non si applica alla funzione 4 - 20mA.

3.15 Retroilluminazione

Premete e mantenete premuto il tasto HOLD più di un secondo per attivare o disattivare la retroilluminazione dello schermo. La retroilluminazione viene automaticamente disattivata in capo a 10 secondi.

3.16 Mantenimento della visualizzazione

Questa funzione congela la visualizzazione del valore presente. Premete brevamente il tasto HOLD per attivare o disattivare la funzione.

3.17 Mantenimento del valore cresta

Questa funzione cattura il valore cresta della tensione o della corrente alternata o continua. Il multimetro più catturare creste negative o positivo a partire da una durata di 1 ms. Premete brevamente il bottone PEAK. Appaiano le denominazioni "PEAK" e "MAX". Il valore visualizzato viene aggiornato fin dall'apparizione di una cresta positiva più elevata. Premete nuovamente PEAK e apparirà "MIN". Il valore visualizzato viene aggiornato fin dall'apparizione di una cresta negativa inferiore. Per lasciare il modo cresta, premete il bottone PEAK più di 1 secondo. In quello modo, la funzione d'arresto automatico viene disattivata.

3.18 Indicazione di pila usata

Quando viene installata una nuova pila, l'icona della pila sordmontata da quello trattini appeare nell'angolo inferiore destro dello schermo LCD. I trattini scompaiano gratamente con l'usura della pila. Quando l'icona appeare da sola sullo schermo, la pila va sostituita.

3.19 Spegnimento automatico

Questa funzione spegne il multimetro in capo a 15 minuti. Per disattivare esta funzione, mantenete premuto il bottone MODE e accendete il multimetro. "APO d" appeare sullo schermo. Spegnete lo strumento, dopodiché riaccendetelo per riattivare la funzione d'arresto automatico.

4. MANUTENZIONE

Per evitare shock elettrici, disinserite i cordoni di misura da qualsiasti fonte di tensione prima di aprire l'apparecchio o il coperchio delle pile.Non Utilizzate il multimetro aperto o se il coperchio delle pile non è bloccato.

Questo multimetro è progettato per essere affidabile a lungo se rispetto le seguenti istruzioni di manutenzione:

1. Conservate lo strumento in luogo asciutto. Se l'apparecchio è bagnato, asciugatelo.
2. Utilizzate e stoccate il multimetro a temperature normali. Le temperature estreme sono ridurre la durata di vita dei componenti elettronici e deformare o fare fondere i pezzi di plastica.
3. Manipolate il multimetro delicatamente e con precauzione. Ogni caduta potrebbe danneggiare le parti elettroniche o la scatola.
4. Mantenete pulito lo strumento. Pulitelo agli tanto mediante un panno umido. NON UTILIZATE sostanje chimiche, solventi di pulizia o detergenti.

DMM240 65

1. Utilizzate unicamente una pila nuova, appropriata per dimensione e tipo. Rimuovete la pila vecchia o scarica affinché non si producano perdite interne, dannone per lo strumento.
2. Se dovete stoccare il multimetro per un lungo periodo, rimuovete la pila per evitare di danneggiare lo strumento.

4.1 Inserimento della pila

Per evitare qualsiasi shock elettrici, disinserite i cordoni di misura da qualsiasi fonte di tensione prima di rimuovere l coperchio.

1. Spegnete l'apparecchio e disinserite i cordoni del multimetro.
2. Aprite il coperchio delle pile posto nel retro rimuovendo le due viti (B) mediante un cacciavite cruciforme.
3. Introducete la pila nell'apposto vano rispettando la polarità.
4. Rimettete il coperchio delle pile e riavvitatelo.

Se il multimetro non funziona correttamente, verificate che i fusibili e la pila siano in buono stato e correttamente inserti.

4.2 Sostituzione dei fusibili

er evitare shock elettrici, disinserite i cordoni di misura da qualsiasi fonte di tensione prima di aprire l'appareccchio.

1. Disinserite i cordoni di misura del multimetro.
2. Rimuovete il coperchio della pila (due viti "B") e la pila stessa.
3. Rimuovete le sei viti "A" che fissano il pannello posteriore.
4. Rimuovete delicatamente il vecchio fusibile e inserte il nuovo.
5. Utilizzate sempre un fusabile appropriato per dimensione e valore fusabile rápido 0,5 A/1000 V per la portata 400 mA [SIBA 70-172-40], fusabile rápido 10 A/1000 V per la portata 20 A [SIBA 50-199-06].

6. Riposizionate e fissate il pannello posteriore, la pila e il suo coperchio.

7. CARATTERISTICTECNICHE

Funzione	Portata	Risoluzione	Precisione	Protezione sovraccarico ammissibile
Tensione continua	400 mV	0,01 mV	±(0,06% R + 2D)	1000 V
	4 V	0,0001 V
	40 V	0,001 V
	400 V	0,01 V
	1000 V	0,1 V	±(0,1% R + 2 D)
Tensione alternata			50 Hz a 1000 Hz	1000 V
	400 mV	0,1 mV	±(1,0% R + 4 D)
	4 V	0,001 V	±(1,0% R + 3 D)
	40 V	0,01 V
	400 V	0,1 V
	1000 V	1 V
	precisione dal 5% al 100% della portata
Corrente continua	400 μA	0,01 μA	±(1,0% R + 3 D)	Fusibile HBC 500mA/1000V
	4 000 μA	0,1 μA
	40 mA	0,001mA
	400 mA	0,01 mA
	10 A	0,001 A		Fusibile HBC 10A/1000V
	(20 A: 30 s maxi con precisione ridotta)
Corrente alternata			50 Hz a 1000 kHz
	400 μA	0,1 μA	±(1,5% R + 3 D)	Fusibile HBC 500mA/1000V
	4 000 μA	1 μA
	40 mA	0,01 mA
	400 mA	0,1 mA
	10 A	0,01 A		Fusibile HBC 10A/1000V
	(20 A: 30 s maxi con precisione ridotta)precisione dal 5% al 100% della portata

R:lettura:D:cifre
Precisione valida da 18^ a 28^ , UR < 75%.

Funzione	Portata	Risoluzione	Precizione	Protezione sovraccarico ammissibile
Resistenza	400 Ω	0,1 Ω	±(0,3% R + 9 D)	1000 V
	4 kΩ	0,001 kΩ	± (0,3% R + 4 D)
	40 kΩ	0,01 kΩ
	400 kΩ	0,1 kΩ
	4 MΩ	0,001 MΩ
	40 MΩ	0,01 MΩ	±(2,0% R + 10 D)
Capacità	40 nF	0,001 nF	±(3,5% R + 40 D)	1000 V
	400 nF	0,01 nF
	4 μF	0,0001 μF	± (3.5% R + 10 D)
	40 μF	0,001 μF
	400 μF	0,01 μF
	4000 μF	0,1 μF	±(5% R + 10 D)
	40 mF	0,001 mF
Frequenza(elettronica)	40 Hz	0,001 Hz	0,1% R + 1 D 1000 V
	400 Hz	0,01 Hz
	4 kHz	0,0001 kHz
	40 kHz	0,001 kHz
	400 kHz	0,01 kHz
	4 MHz	0,0001MHz
	40 MHz	0,001 MHz
	100 MHz	0,01 MHz	non specificato
	Sensibilità: 0,8 Veff. mini. per un rapporto ciclico dal 20%all'80%, f < 100 kHz; 5 Veff mini. per un rapporto ciclico dal20% all'80%, f > 100 kHz
Frequenza(elettrica)	40,00 -400Hz	0,01Hz	0,5% R	1000 V
	Sensibilità: 15 Veff
Rapportociclio	0,1 a 99,9%	0,01%	1,2% R + 2 D	1000 V
	Larghezza dell'impulso: 100 μs - 100 ms, Freqenza: da 5 Hz a 150 kHz
Temp.(tipo K)(“fuoriprecisionedella sonda)	-50 a 1000°C	0,1°C	±(1,0% R + 2,5°C)*	1000 V
	-58 a 1832°F	0,1°F	±(1,0% R + 4,5°F)*
4-20 mA%	-25 a 125%	0,01%	± 50 D	Fusibile HBC500 mA/1000 V
	0 mA = -25 %, 4 mA = 0 %,20 mA = 100 %, 24 mA = 125 %

Le caratteristica di precisione compendono due elementi:
(%lettura R):precisionedel circuitodmisura
(+cifre D):precisionedelCAN

Scatola	Doppia formatura, tenuta ermetica IP67
Shock (test di caduta)	2 m
Controllo di diodo	Corrente di test de 0,9 mA maxi.,tensione di circuito aperto 2,8 Vcc tipico
Controllo di continuità	Segnale sonoro bloccato resistenza >100 Ω,corrente di test < 0,35 mA
Impedenza d'entrata	>10 MΩ V= e V≈
Risposta AC	Valore efficace reale
Banda passante
Tensione alternata	da 45 Hz a 1 kHz
Rapporto ciclicio	≤3 a full range fino a 500 V, calo lineare fino a ≤ 1,5 a 1000 V
Schemo	LCD 40000 puniti, retroilluminato conbargraph
Indicazione di valorefuori portata	appare la dicitura "OL"
Spegnimento automatico	15 minuti circa, disattivabile
Polarità	Automatica, nessuna indicazione per i valori positivi, segno meno (-) per i valori negativi
Cadenza di misurazione	2 misure al secondo, nominale
Indicazione di pila scarica" " "appeare se la tensione della pila scende al di sotto della tensione di funzionamento
Pila	pila 9 V (6LF22)
Fusibili	portate mA, μA: ceramica rapida0,5 A/1000 Vportata A: ceramica rapida 10 A/1 000 V
Temp. di funzionamento	5 °C a 40 °C
Temp. di stoccaggio -20	°C a 60 °C
Umidità di funzionamento	80% maxi fino a 31 °C, calo lineare fino a40 °C
Umidità di stoccaggio	< 80%
Altitudine di funzionamento	2000 m maxi.
Peso	342 g con l'astuccio
Dimensioni	187 x 81 x 50 mm con l'astuccio
Sicurezza	Secondo IEC 61010-1e IEC 61010-2-033Doppio isolamentoCategoria d'installazione: IIITensione assegnata: 1000 VGrado d'inquinamento: 2

Indices

1. INSTRUCCIONES GENERALES 71
