BEDIENUNGSANLEITUNG L3818 LENCO

ACHTUNG: Eine andere als die hier beschriebene Bedienung, Einstellung oder Verwendung der Funktionen kann zu gefährlicher Strahlenbelastung führen.

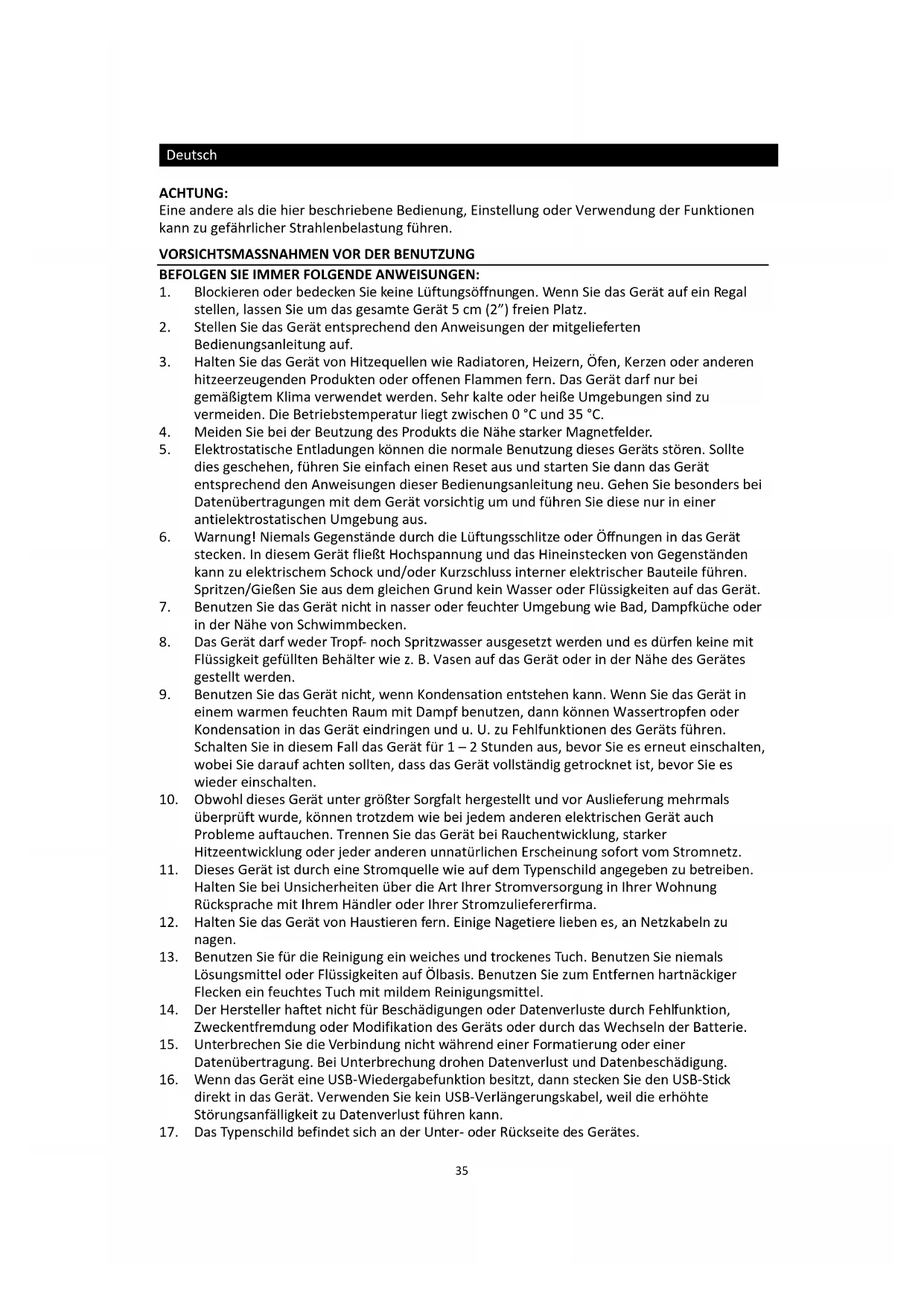

VORSICHTSMASSNAHMEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

1. Blockieren oder bedecken Sie keine Lüftungsöffnungen. Wenn Sie das Gerät auf ein Regal

stellen, lassen Sie um das gesamte Gerät 5 cm (2”) freien Platz.

2. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten

Bedienungsanleitung auf.

3. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Öfen, Kerzen oder anderen

hitzeerzeugenden Produkten oder offenen Flammen fern. Das Gerät darf nur bei gemäßigtem Klima verwendet werden. Sehr kalte oder heiße Umgebungen sind zu vermeiden. Die Betriebstemperatur liegt zwischen 0 °C und 35 °C.

4. Meiden Sie bei der Beutzung des Produkts die Nähe starker Magnetfelder.

5. Elektrostatische Entladungen können die normale Benutzung dieses Geräts stören. Sollte

dies geschehen, führen Sie einfach einen Reset aus und starten Sie dann das Gerät entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonders bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer antielektrostatischen Umgebung aus.

6. Warnung! Niemals Gegenstände durch die Lüftungsschlitze oder Öffnungen in das Gerät

stecken. In diesem Gerät fließt Hochspannung und das Hineinstecken von Gegenständen kann zu elektrischem Schock und/oder Kurzschluss interner elektrischer Bauteile führen. Spritzen/Gießen Sie aus dem gleichen Grund kein Wasser oder Flüssigkeiten auf das Gerät.

7. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder

in der Nähe von Schwimmbecken.

8. Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit

Flüssigkeit gefüllten Behälter wie z. B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden.

9. Benutzen Sie das Gerät nicht, wenn Kondensation entstehen kann. Wenn Sie das Gerät in

einem warmen feuchten Raum mit Dampf benutzen, dann können Wassertropfen oder Kondensation in das Gerät eindringen und u. U. zu Fehlfunktionen des Geräts führen. Schalten Sie in diesem Fall das Gerät für 1 – 2 Stunden aus, bevor Sie es erneut einschalten, wobei Sie darauf achten sollten, dass das Gerät vollständig getrocknet ist, bevor Sie es wieder einschalten.

10. Obwohl dieses Gerät unter größter Sorgfalt hergestellt und vor Auslieferung mehrmals

überprüft wurde, können trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät bei Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung sofort vom Stromnetz.

11. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben.

Halten Sie bei Unsicherheiten über die Art Ihrer Stromversorgung in Ihrer Wohnung Rücksprache mit Ihrem Händler oder Ihrer Stromzuliefererfirma.

12. Halten Sie das Gerät von Haustieren fern. Einige Nagetiere lieben es, an Netzkabeln zu

13. Benutzen Sie für die Reinigung ein weiches und trockenes Tuch. Benutzen Sie niemals

Lösungsmittel oder Flüssigkeiten auf Ölbasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel.

14. Der Hersteller haftet nicht für Beschädigungen oder Datenverluste durch Fehlfunktion,

Zweckentfremdung oder Modifikation des Geräts oder durch das Wechseln der Batterie.

15. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer

Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung.

16. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, dann stecken Sie den USB-Stick

direkt in das Gerät. Verwenden Sie kein USB-Verlängerungskabel, weil die erhöhte Störungsanfälligkeit zu Datenverlust führen kann.

17. Das Typenschild befindet sich an der Unter- oder Rückseite des Gerätes.36

18. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen,

sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichender Erfahrung vorgesehen, es sei denn, sie werden durch eine verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäße Bedienung des Gerätes durch eine für ihre Sicherheit verantwortlichen Person eingewiesen.

19. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche

oder industrielle Zwecke bestimmt.

20. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden, die durch

Verwendung dieses Produkts in einer instabilen Position, durch Vibrationen, Stöße oder Nichtbeachtung der anderen in diesem Handbuch enthaltenen Warnungen und Sicherheitsmaßnahmen entstehen, werden nicht durch die Garantie abgedeckt.

21. Entfernen Sie niemals das Gehäuse dieses Geräts.

22. Stellen Sie dieses Gerät niemals auf andere elektrische Geräte.

23. Halten Sie Kinder von den Plastiktüten fern.

24. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehörteile.

25. Lassen Sie alle Wartungs-/Reparaturarbeiten von qualifiziertem Servicepersonal ausführen.

Reparatur/Wartung wird notwendig, wenn das Gerät in irgendeiner Weise wie beispielsweise am Netzkabel oder am Netzstecker beschädigt wurde oder wenn Flüssigkeit in das Gerät gelangt ist bzw. Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß funktioniert.

26. Langes Hören lauter Töne aus einem Musikgerät kann zum zeitweiligen oder permanenten

27. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehört:

⚫ Wenn irgendwelche Probleme auftreten, dann trennen Sie das Gerät vom Stromnetz und setzen Sie sich anschließend mit einer qualifizierten Fachkraft in Verbindung. ⚫ Treten Sie nicht auf den Netzadapter und klemmen Sie ihn auch nicht ein. Seien Sie besonders im näheren Bereich des Netzsteckers und an der Stelle vorsichtig, an der das Netzkabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf den Netzadapter, weil er dadurch beschädigt werden kann. Halten Sie das gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spielen mit dem Netzkabel können sie sich ernsthafte Verletzungen zuziehen. ⚫ Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Netz. ⚫ Die Netzsteckdose muss sich in der Nähe des Geräts befinden und einfach zu erreichen sein. ⚫ Überlasten Sie Steckdosen und Verlängerungsleitungen nicht. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen. ⚫ Geräte der Schutzklasse 1 müssen Sie an eine Netzsteckdose mit Schutzleiter anschließen. ⚫ Geräte der Schutzklasse 2 benötigen keinen Schutzleiteranschluss. ⚫ Halten Sie den Netzstecker in der Hand, wenn Sie ihn aus der Netzsteckdose ziehen. Ziehen Sie ihn nicht durch Zerren am Kabel heraus. Das kann zu einem Kurzschluss führen. ⚫ Verwenden Sie weder ein beschädigtes Netzkabel noch einen beschädigten Netzstecker oder eine lockere Steckdose. Missachtung kann zu Brand oder Stromschlag führen.

28. Wenn das Produkt mit einer Fernbedienung mit Batterien/Knopfzellen geliefert wird oder

das Produkt eine derartige Fernbedienung umfasst: Warnung: ⚫ Die Batterie nicht einnehmen – Verätzungsgefahr! ⚫ Die mit diesem Produkt mitgelieferte Fernbedienung enthält eine Knopfzelle. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen. ⚫ Halten Sie neue und gebrauchte Batterien von Kindern fern. ⚫ Falls sich das Batteriefach nicht richtig schließen lässt, dann benutzen Sie das Gerät nicht mehr und halten Sie es von Kindern fern. ⚫ Wenn Sie vermuten, dass Batterien verschluckt oder in eine Körperöffnung eingeführt worden sind, dann suchen Sie umgehend eine/-n Ärztin/Arzt auf.37

29. Warnhinweise bzgl. der Verwendung von Batterien:

⚫ Es besteht Explosionsgefahr, wenn die Batterien nicht ordnungsgemäß ersetzt wird. Tauschen Sie die Batterie nur gegen eine Batterie des gleichen Typs aus. ⚫ Die Batterie darf während der Benutzung, Aufbewahrung oder des Transports weder sehr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in großen Höhenlagen ausgesetzt werden. ⚫ Die Ersetzung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen. ⚫ Die Entsorgung der Batterie in Feuer oder einem heißen Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen. ⚫ Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen. ⚫ Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas entweichen oder entflammbare Flüssigkeit auslaufen. ⚫ Legen Sie besonderes Augenmerk auf den ökologischen Aspekt der Batterieentsorgung.38 Mitgeliefertes Zubehör 1 x Bedienungsanleitung 1 x Cinch-Audiokabel 1 x Netzkabel39 1 x USB-Verbindungskabel 1 x Plattenteller 1 x Filzmatte40 Beschreibung

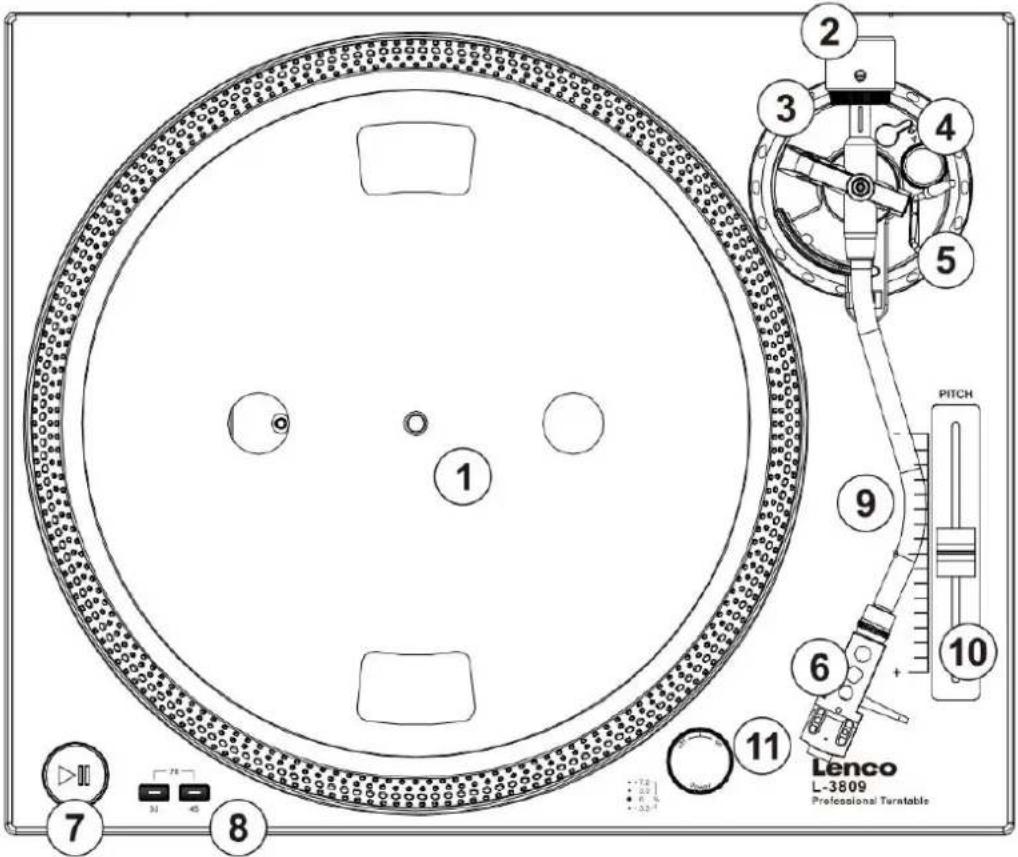

Der Plattenteller ist mit einer Filzmatte ausgestattet. Dadurch wird das Scratchen der Schallplatte erleichtert. Legen Sie Vinylschallplatten mittig auf den Plattenteller.

Durch Einstellen des Gegengewichts erhält die Tonnadel den geeigneten Auflagedruck auf die Schallplatte. Sie können das Gegengewicht durch Aufschrauben auf das Tonarmende anbringen.

3. TONNADELAUFLAGEDRUCKEINSTELLSKALE

Hierüber können Sie den Auflagedruck der Tonnadel anpassen.

4. ANTISKATING-KNOPF

Durch ihn wird im Geräteinneren auf den Tonarm eine Kraft ausgeübt, sodass er nicht durch die Fliehkraft der sich drehenden Schallplatte nach außen springt.

Mit ihm steuern Sie die Auf- und Abwärtsbewegung des Tonarms.

Montieren Sie hier den Tonabnehmer. Setzen Sie während der Montage den Tonnadelschutz auf die Tonnadel, um sie vor Beschädigung zu schützen. Verbinden Sie die Kabel wie folgt:41 Weiß (L+) Linker Kanal + Blau (L-) Linker Kanal – Rot (R+) Rechter Kanal + Grün (R-) Rechter Kanal –

7. WIEDERGABE/PAUSE-TASTE

Drücken Sie diese Taste, um die Wiedergabe zu starten, zu pausieren oder die pausierte Wiedergabe fortzusetzen.

8. Tasten für die Plattentellergeschwindigkeit

Stellen Sie die Plattentellergeschwindigkeit auf 33 oder 45 U/min. Um 78 U/min auszuwählen, drücken Sie gleichzeitig der Tasten 33 und 45. Beide Tasten müssen leuchten.

9. Tonkopfsicherungsmutter

Montieren Sie den Tonkopf, indem Sie ihn am vorderen Ende des Tonarms einsetzen. Drehen Sie anschließend zur Fixierung des Tonkopfs die Tonkopfsicherungsmutter in Uhrzeigersinn.

Mit ihm ändern Sie die Wiedergabegeschwindigkeit der Tonrille.

11. Ein/Aus-Schalter/Stroboskoplicht

Drehen Sie diesen Schalter in Uhrzeigersinn, um das Gerät einzuschalten. Drehen Sie den Schalter gegen den Uhrzeigersinn, um das Gerät auszuschalten. Das Stroboskoplicht wird automatisch eingeschaltet, wenn Sie das Gerät einschalten.

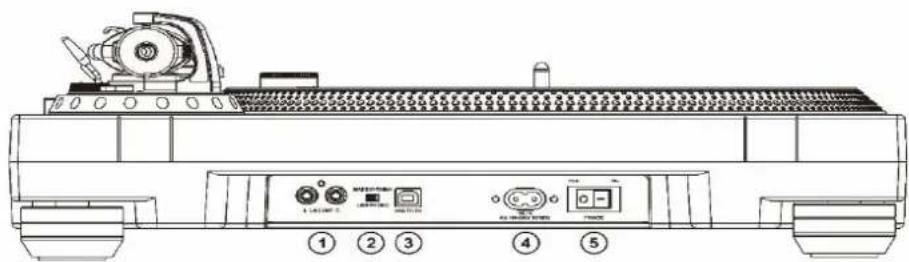

Über den Ausgang LINE OUT L und R können Sie den Plattenspieler an den analogen Cinch- Eingängen Ihres Verstärkers anschließen.42

2. LINE/PHONO-UMSCHALTER

Der Plattenspieler besitzt einen integrierten PHONO-Vorverstärker, den Sie jedoch umgehen können, wenn Sie einen externen Vorverstärker benutzen. Wenn Sie ein durch den integrierten Vorverstärker verstärktes Signal benutzen möchten, dann schieben Sie den Schalter auf die Stellung LINE. Wenn Sie jedoch einen externen PHONO-Vorverstärker benutzen möchten, dann schieben Sie den Schalter auf die Stellung PHONO.

Stellen Sie niemals eine Verbindung zu einem PHONO-Eingang her, wenn Sie den integrierten Vorverstärker benutzen. Sollten Sie es dennoch versuchen, dann wird das Audio extrem verzerrt wiedergegeben und es besteht ein sehr hohes Risiko, dass der Verstärker und/oder die Lautsprecher beschädigt werden.

Der Klang Ihrer Vinylschallplatte wird in ein digitales Signal mit einer maximalen Auflösung von 48 kHz/16 Bit umgewandelt. Schließen Sie den Plattenspieler mit Hilfe des mit diesem Gerät mitgelieferten USB-Kabels an Ihrem Computer an. Die Audacity-Software sollte heruntergeladen werden.

4. AC-NETZANSCHLUSSBUCHSE

Schließen Sie hier das Netzkabel an.

Schalten Sie hierüber den Plattenspieler ein oder aus.43 Zusammenbauen und Einstellen des Plattenspielers:

1. Herausnehmen aus der Verpackung:

Nehmen Sie den Plattenspieler zusammen mit dem unbeschädigten Verpackungsmaterial vorsichtig aus der Versandverpackung. Entfernen Sie das Verpackungsmaterial, nachdem Sie ihn aus der Versandverpackung herausgenommen haben. Überprüfen Sie, ob sich im Verpackungsmaterial alle Zubehörteile befinden.

2. 45-U/min-Adapter:

Nehmen Sie den 45-U/min-Adapter aus der Verpackung und setzen Sie ihn in der Aussparung für den 45-U/min-Adapter auf der Geräteoberseite ein.

Nehmen Sie den Plattenteller aus der Verpackung und setzen Sie ihn vorsichtig mittig auf die ANTRIEBSSPINDEL des Plattenspielers.

Nehmen Sie die schwarze Filzmatte aus der Verpackung und legen Sie sie auf den PLATTENTELLER.

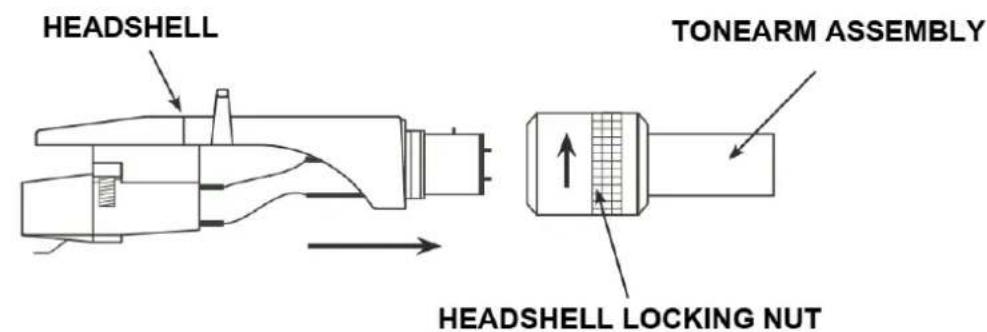

Setzen Sie den TONKOPF am vorderen Ende der TONARMEINHEIT ein. Drehen Sie die TONKOPFSICHERUNGSMUTTER gegen den Uhrzeigersinn, während Sie den TONKOPF fest an das vordere Ende der Tonarmeinheit drücken, um den TONKOPF an der TONARMEINHEIT zu fixieren.

TONKOPFSICHERUNGSMUTTER

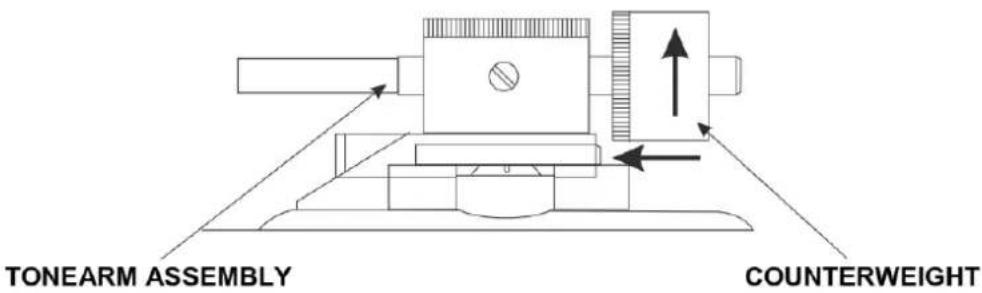

Nehmen Sie das TONARMGEGENGEWICHT aus der Verpackung. Schieben Sie das GEGENGEWICHT auf das hintere Ende der TONARMEINHEIT. Wenn Sie das Gegengewicht zum Einfädeln leicht drehen, dann können Sie es auf das hintere Ende des Tonarms schrauben.44

TONEARM ASSEMBLY TONARMEINHEIT COUNTERWEIGHT GEGENGEWICHT

Plattenspieler-Schnellstartanleitung:

1. Ändern der Plattentellergeschwindigkeit

Drücken Sie die 33/45-U/min-EINSTELLTASTEN, um die gewünschte Geschwindigkeit des Plattentellers auszuwählen. Wenn Sie die Tasten 33 und 45 gleichzeitig drücken, dreht sich der Plattenteller mit 78 U/min. Diese Geschwindigkeit eignet sich für alte Schallplatten. Um solche 78er- Schallplatten abspielen zu können, müssen Sie den Tonabnehmer und die Abtastnadel austauschen! Ihr Plattenspieler ist mit dem Audio-Technica AT-3600E ausgestattet, der keine 78er-Schallplatten unterstützt. Bitte suchen Sie auf der Audio-Technica-Website nach einem kompatiblen Tonabnehmer.

2. Starten und Stoppen des Plattentellers

Benutzen Sie die WIEDERGABE/PAUSE-TASTE BUTTON, um zwischen dem Modus für das Drehen und dem pausierten Drehen des Plattentellers zu wechseln.

1) Die Pitcheinstellung ist die Feineinstellung der Drehgeschwindigkeit des Plattentellers.

2) Sie können die Drehgeschwindigkeit des Plattentellers in einem Bereich zwischen -10 % und

+10 % der ausgewählten Geschwindigkeit des Plattentellers stufenlos feineinstellen.

3) Schieben Sie hierfür den Pitchfader nach oben oder unten.

4) Die Anzeigepunkte auf dem Rand des PLATTENTELLERS können Sie hierbei als visuelle Hilfe

für die ungefähre Pitcheinstellung des Plattentellers nehmen. Diese Anzeigepunkte werden durch das STROBOSKOPLICHT beleuchtet, wenn Sie das Gerät mit Hilfe des EIN/AUS- SCHALTERS einschalten. Bei verschiedenen Pitchstufen scheinen die einzelnen Reihen der STROBOSKOPANZEIGEN stillzustehen. Hinweis: Durch das Benutzen starker fluoreszierender Beleuchtung direkt über dem Plattenspieler wird das Licht der STROBOSKOPLAMPE überlagert und führt dadurch zu einer Beeinflussung der Anzeigegenauigkeit.45

Aufstellen des Plattenspielers:

1. Stellen Sie das Gerät an keinem Ort auf, wo es direkter Sonneneinstrahlung ausgesetzt ist.

Stellen Sie es weiterhin nicht neben Heizgeräten jeglicher Art auf.

2. Stellen Sie das Gerät nicht an Orten mit hoher Luftfeuchtigkeit oder Staubbelastung auf.

3. Der Tonkopf kann leicht den Schalldruck oder die Schwingungen sich in der Nähe befindlicher

Lautsprecher aufnehmen. Stellen Sie deshalb für beste Klangergebnisse den Plattenspieler nicht zu nah an Lautsprechern auf.

4. Stellen Sie den Lautsprecher auf einer horizontalen Oberfläche auf, die stabil und vibrationsfrei

5. Die Gummifüße sind speziell dafür konstruiert worden, um übermäßige Vibrationen vom Gerät

fernzuhalten. Darüber hinaus können Sie die Gummifüße benutzen, um den Plattenspieler zu nivellieren. Sie können die Neigung des Geräts durch Drehen der Standfüße in oder gegen den Uhrzeigersinn einstellen. Tonarmbalance und Tonnadelauflagedruck:

1. Einstellen des horizontalen Nullpunktes und des Tonnadelauflagedrucks:

2. Nehmen Sie den Tonnadelschutz ab, falls dieser sich noch am Tonkopf befindet. Berühren Sie

während der Einstellung niemals die Tonnadelspitze.

3. Senken Sie den TONARMHEBEL.

4. Entriegeln Sie die Tonarmklammer und nehmen Sie anschließend den Tonarm aus der

5. Stellen Sie den ANTISKATE-Regler auf null.

6. Drehen Sie das GEGENGEWICHT solange entweder in oder gegen den Uhrzeigersinn, bis der

TONARM perfekt horizontal ausbalanciert (freischwebend) ist.

7. Führen Sie den TONARM zurück zur Tonarmaufnahme und rasten Sie in dort wieder ein.

8. Halten Sie mit einer Hand das GEGENGEWICHT fest und drehen Sie nur am

Tonnadelauflagedruckeinstellring (3) solange, bis die Zahl „0“ auf dem Ring der Mittellinie auf der hinteren Tonarmwelle gegenübersteht.

9. Drehen Sie das GEGENGEWICHT solange gegen den Uhrzeigersinn, bis der Wert auf der Skale

dem empfohlenen Tonnadelauflagedruck entspricht. Hinweis: Der empfohlene Tonnadelauflagedruck des im Lieferumfang Ihres Gerätes enthaltenen Tonkopfs beträgt 2,5 bis 3,5 g. Schlagen Sie bitte für alle anderen Tonkopfsysteme in den mit dem Tonkopf mitgelieferten Spezifikationen des Herstellers nach. Antiskate: Mit der Antiskateeinstellung beugen Sie einem Springen der TONARMEINHEIT über die Schallplatte aufgrund der durch die Rotation des PLATTENTELLERS verursachten Fliehkraft vor. Der ANTISKATING-Drehregler sollte auf den gleichen Wert wie der Tonnadelauflagedruck eingestellt werden. Wenn Sie beispielsweise das GEGENGEWICHT auf 2,5 Gramm eingestellt haben, dann sollten Sie für ANTISKATE ebenfalls den Wert 2,5 einstellen.46 Produktwartung:

1. Reinigen Sie die Tonnadel regelmäßig mit einem weichen Pinsel, um einer Ansammlung von

2. Wenn die Klangwiedergabe verzerrt oder verrauscht ist, dann überprüfen Sie die Tonnadel.

Wenn die Tonnadel abgenutzt ist, dann ersetzen Sie sie mit einer neuen Tonnadel.

3. Wischen Sie von Zeit zu Zeit die Staubschutzabdeckung und das Plattenspielergehäuse mit

einem weichen, trockenen Tuch ab.

4. Benutzen Sie keine flüchtigen Reinigungsmittel wie Alkohol, Verdünner, Benzin usw. Diese

können die Farbe ablösen oder die Glanzschicht beschädigen. Überblick über die Audiosoftware Audacity Audacity ist eine kostenlose Software unter Lizenz von GNU General Public License (GPL). Nähere Informationen sowie den offenen Quellcode finden Sie im Internet unter https://www.audacityteam.org/download/

• Bitte vergewissern Sie sich vor dem Start der Software, dass Sie sie installiert haben. Einrichten Ihres PCs für die Arbeit mit Audacity

1. Schließen Sie das mitgelieferte USB-Kabel am Plattenspieler an.

2. Verbinden Sie den verbleibenden USB-Stecker mit Ihrem Computer.

3. Installieren Sie die Audiosoftware Audacity.

4. Starten Sie das Programm Audacity.

5. Wählen Sie im Audacity-Menü unter dem Reiter Edit (Bearbeiten) Preferences

(Einstellungen) aus.

6. Klicken Sie oben links auf den Reiter Audio I/O (Audioschnittstelle).

Wählen Sie unter Playback (Wiedergabe) bei Device (Gerät) Ihre interne Soundkarte aus. Wählen Sie unter Recording (Aufnahme) bei Device (Gerät) USB Audio CODEC (USB-Audio-47 CODEC) aus. Wählen Sie unter Recording (Aufnahme) bei Channels (Kanäle) 2 (Stereo) aus. Setzen Sie einen Haken bei Play other tracks while recording new one (Andere Spuren während Aufnahme abspielen (Overdub)). Setzen Sie einen Haken bei Software Playthrough (Eingang per Software durchschleifen). Aufzeichnen von Alben mit Audacity

1. Speichern eines Projekts

Audacity speichert alle geänderten und aufgezeichneten Audiodateien im Verzeichnis Projektname_data, das sich dort befindet, wo Sie Ihr Projekt gespeichert haben. Wählen Sie unter dem Audacity-Reiter File (Datei) Save Project as (Projekt speichern als) aus und wählen Sie danach den Speicherort und den Namen für Ihr Projekt aus. Bitte beachten Sie, dass Ihnen nur die Option „Save As...“ (Speichern als) zur Verfügung steht, wenn Sie Audacity neu gestartet haben.48

Bereiten Sie Ihren über USB verbundenen Plattenspieler für die Wiedergabe des Titels oder Albums vor, den/das Sie aufzeichnen möchten. Klicken Sie zum Starten der Aufzeichnung die rote Aufzeichnungstaste . Senken Sie den Tonarm des über USB verbundenen Plattenspielers bei dem Titel/Album ab, den/das Sie aufzeichnen möchten. Klicken Sie auf die blaue Pausetaste , um die Aufzeichnung zu pausieren. Klicken Sie sie erneut an, um die Aufzeichnung fortzusetzen. Klicken Sie auf die gelbe Stopptaste . Das war’s auch schon. Sie können jetzt mit Ihrer Aufzeichnung herumexperimentieren und die vielen Bearbeitungsmöglichkeiten von Audacity erkunden. Sie können die Undo-Funktion (Rückgängig machen) fast unbegrenzt benutzen, solange das Projekt geöffnet ist. HINWEIS: CDs können direkt aus Audacity heraus nicht gebrannt werden. Hierfür benötigen Sie ein separates CD-Brennprogramm.49 Technische Daten Allgemein Modell: L-3809 / L-3818 Abmessung: 430 (B) x 350 (T) x 155 (H) mm Gewicht: 6,18 kg Stromversorgung: 230 V~/50 Hz (die Niederlande); 240 V~/50 Hz (GB) Leistungsaufnahme: 30W Standardtestbedingung: Umgebungstemperatur: 20 °C ± 2 °C Relative Luftfeuchtigkeit: 65 % ± 5 % HINWEIS: Messungen können zwischen 5 und 35 °C und einer relativen Luftfeuchtigkeit zwischen 45 % und 85 % durchgeführt werden. Spezifikationen Plattenspieler: Typ: Manueller Plattenspieler mit 3 Geschwindigkeitsstufen Motor: 16polig, 3phasig, bürstenlos Antriebsmethode: Direktantrieb Plattenteller: 332 mm (Aluminium) Geschwindigkeiten:

1/3 ,45 U/min und 78 U/min Gleichlaufschwankungen: <0,3 % WRMS (JIS-WTD) bei 33 1/3 U/min Rauschabstand: >50 dB (DIN-B) Pitchfader: ±10 % Anlaufdrehmoment: >3,6 kgf cm Bremssystem: Elektronische Bremse Anlaufzeit: <1 s Abbremszeit: <1 s Zeit für Rotationsgeschwindigkeitswechsel: <1 s bei Wechsel von 33 1/3 auf 45 U/min.

<1 s bei Wechsel von 45 auf 33 1/3 U/min. USB-Funktion: USB-Aufzeichnung Auflösung

16 Bit/44,1 oder 48 kHz Computerschnittstelle: Windows 7, 8, 10, MAC OSX oder Linux mit USB 1.1- kompatiblen USB-Port

Spezifikationen Tonarm: Typ: Feststehend balancierter S-förmiger Tonarm Effektive Tonarmlänge: 220 mm Überstand: 10 mm Spurfehlerwinkel: <3° Auflagekrafteinstellbereich: 3 – 4 g MM-Tonkopftyp: Audio Technica AT-3600L Tonnadelauflagedruck: 3 ± 0,5 g Tonkopfgewicht: 5 ± 0,5 g Antiskatingbereich: 0 – 4 g50 Kanaltrennung: >18 dB Kanalbalance: Innerhalb 2,5 dB bei 1 kHz

Vorverstärker Ausgangsspannung: 150 mV ± 4 dB (Eingangsspannung: 2,5 mV bei 1 kHz) RIAA (Frequenzgang): 20 Hz – 20 kHz +1/-3 dB (Eingangsspannung: 1,5 mV bei 1 kHz)

Garantie Lenco bietet Leistungen und Garantien im Einklang mit Europäischem Recht. Setzen Sie sich deshalb im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) mit Ihrem Fachhändler in Verbindung. Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Lenco zu schicken. Wichtiger Hinweis: Wenn dieses Gerät für welchen Grund auch immer durch ein nicht offizielles Servicezentrum geöffnet wurde oder durch dieses Servicezentrum darauf zugegriffen wurde, erlischt die Garantie. Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlöschen alle Garantieverpflichtungen seitens des Herstellers. Haftungsausschluss Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäßig durchgeführt. Aus diesem Grund können einige der Anleitungen, Spezifikationen und Abbildungen in dieser Dokumentation zu dem Ihnen vorliegenden Gerät leicht abweichen. Alle in diesem Handbuch beschriebenen Elemente dienen nur zur Illustration und treffen auf Ihre individuelle Situation möglicherweise nicht zu. Aus der in diesem Handbuch getätigten Beschreibung können keine Rechtsansprüche oder Leistungsanforderungen geltend gemacht werden. Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmüll entsorgt werden darf. Um die ordnungsgemäße Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden. Dabei helfen Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Richtlinie über Entsorgung Elektrischer und Elektronischer Altgeräte).51 CE-Kennzeichen

Produkte mit der CE-Kennzeichnung entsprechen der von der EU- Kommission herausgegebenen EMV-Richtlinie (2014/30/EU) und Niederspannungsrichtlinie (2014/35/EU). Hiermit erklärt Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands, dass dieses Produkt den grundsätzlichen Anforderungen entspricht. Die Konformitätserklärung kann unter folgendem Link abgerufen werden: [e-mail]

Service Besuchen Sie bitte für weitere Informationen und unseren Kundendienst unsere Homepage www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.52 Français
