MANUALE UTENTE L3818 LENCO

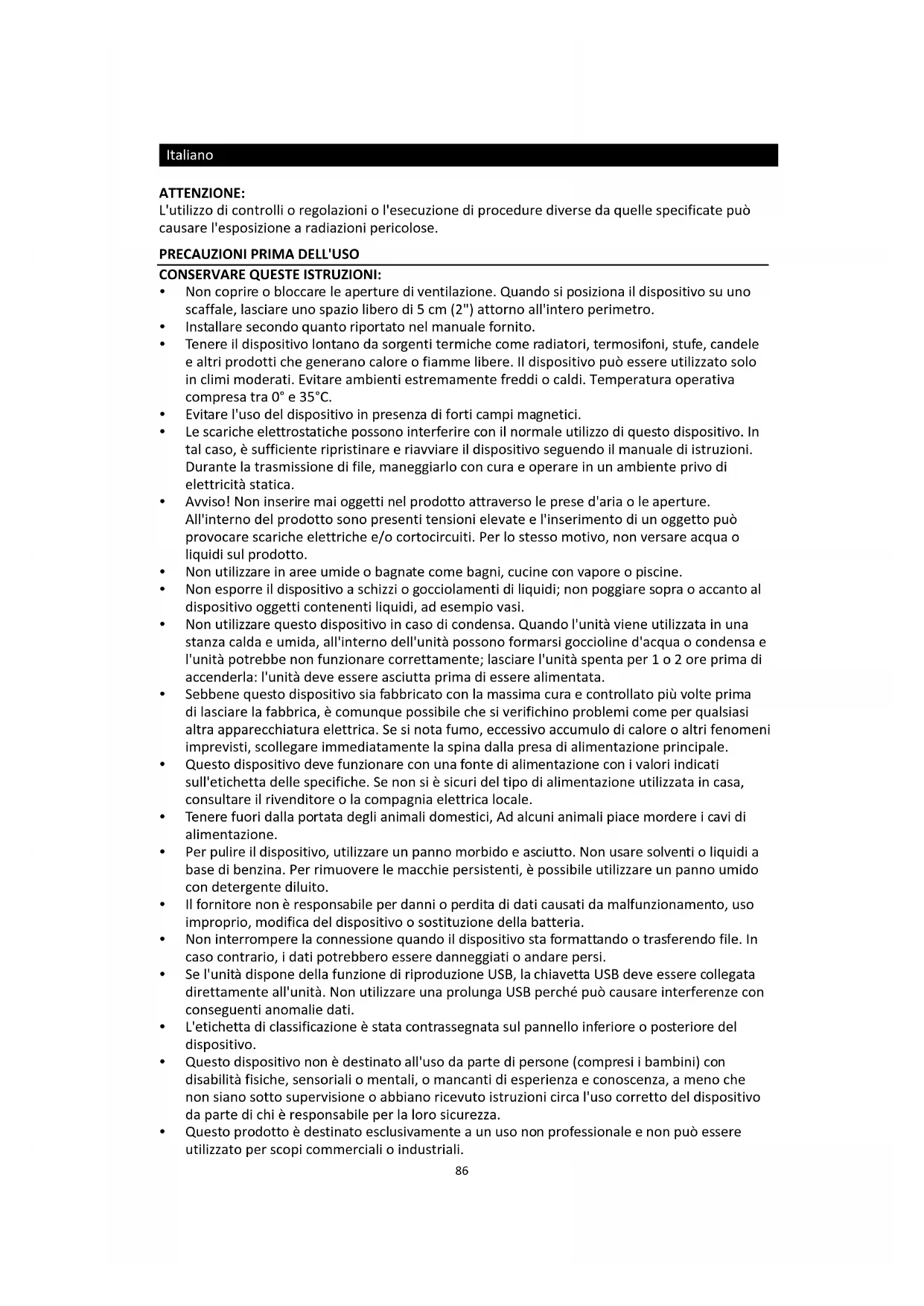

ATTENZIONE: L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate può causare l'esposizione a radiazioni pericolose.

PRECAUZIONI PRIMA DELL'USO

CONSERVARE QUESTE ISTRUZIONI: Non coprire o bloccare le aperture di ventilazione. Quando si posiziona il dispositivo su uno scaffale, lasciare uno spazio libero di 5 cm (2") attorno all'intero perimetro. Installare secondo quanto riportato nel manuale fornito. Tenere il dispositivo lontano da sorgenti termiche come radiatori, termosifoni, stufe, candele e altri prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi moderati. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0° e 35°C. Evitare l'uso del dispositivo in presenza di forti campi magnetici. Le scariche elettrostatiche possono interferire con il normale utilizzo di questo dispositivo. In tal caso, è sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica. Avviso! Non inserire mai oggetti nel prodotto attraverso le prese d'aria o le aperture. All'interno del prodotto sono presenti tensioni elevate e l'inserimento di un oggetto può provocare scariche elettriche e/o cortocircuiti. Per lo stesso motivo, non versare acqua o liquidi sul prodotto. Non utilizzare in aree umide o bagnate come bagni, cucine con vapore o piscine. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non poggiare sopra o accanto al dispositivo oggetti contenenti liquidi, ad esempio vasi. Non utilizzare questo dispositivo in caso di condensa. Quando l'unità viene utilizzata in una stanza calda e umida, all'interno dell'unità possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla: l'unità deve essere asciutta prima di essere alimentata. Sebbene questo dispositivo sia fabbricato con la massima cura e controllato più volte prima di lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi altra apparecchiatura elettrica. Se si nota fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediatamente la spina dalla presa di alimentazione principale. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale. Tenere fuori dalla portata degli animali domestici, Ad alcuni animali piace mordere i cavi di alimentazione. Per pulire il dispositivo, utilizzare un panno morbido e asciutto. Non usare solventi o liquidi a base di benzina. Per rimuovere le macchie persistenti, è possibile utilizzare un panno umido con detergente diluito. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento, uso improprio, modifica del dispositivo o sostituzione della batteria. Non interrompere la connessione quando il dispositivo sta formattando o trasferendo file. In caso contrario, i dati potrebbero essere danneggiati o andare persi. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata direttamente all'unità. Non utilizzare una prolunga USB perché può causare interferenze con conseguenti anomalie dati. L'etichetta di classificazione è stata contrassegnata sul pannello inferiore o posteriore del dispositivo. Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con disabilità fisiche, sensoriali o mentali, o mancanti di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsabile per la loro sicurezza. Questo prodotto è destinato esclusivamente a un uso non professionale e non può essere utilizzato per scopi commerciali o industriali.87 Assicurarsi che l'unità sia collocata in una posizione stabile. I danni causati dall'uso di questo prodotto in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altro avvertimento o precauzione indicati in questo manuale utente non saranno coperti da garanzia. Non rimuovere mai la carcassa di questo dispositivo. Non posizionare mai questo dispositivo su altre apparecchiature elettriche. Non permettere ai bambini di accedere ai sacchetti di plastica. Utilizzare solo collegamenti/accessori specificati dal produttore. Rivolgersi a personale qualificato per l'assistenza. L'assistenza è necessaria quando il dispositivo è stato in qualche modo danneggiato, come il cavo di alimentazione o la spina, quando è stato versato del liquido o sono caduti oggetti nel dispositivo, quando il dispositivo è stato esposto a pioggia o umidità, non funziona normalmente o è stato abbandonato. L'esposizione prolungata ai suoni ad alto volume dei lettori musicali può causare una perdita temporanea o permanente dell'udito. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA: ⚫ In caso di problemi, scollegare la scheda di alimentazione CA e rivolgersi a personale qualificato. ⚫ Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori dalla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente. ⚫ Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo. ⚫ La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilmente accessibile. ⚫ Non sovraccaricare le prese CA né le prolunghe. Il sovraccarico può causare incendi o scariche elettriche. ⚫ I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione. ⚫ I dispositivi con struttura di classe 2 non richiedono un collegamento a terra. ⚫ Tenere sempre la spina quando la si estrae dalla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito. ⚫ Non utilizzare un cavo o una presa di alimentazione danneggiati o una presa non fissata. Tale azione potrebbe provocare incendi o scariche elettriche. Se il prodotto contiene o viene consegnato con un telecomando contenente batterie a pulsante/a bottone: Avvertenza: ⚫ "Non ingerire la batteria, pericolo di ustioni chimiche" o funzionamento equivalente. ⚫ (Il telecomando in dotazione con) Il presente prodotto contiene una pila a bottone. Se ingerita, la batteria può causare gravi ustioni interne in sole 2 ore e portare alla morte. ⚫ Tenere le batterie, nuove o usate, fuori dalla portata dei bambini. ⚫ Se il vano batteria non si chiude completamente, interrompere l’uso del dispositivo e tenerlo fuori della portata dei bambini. ⚫ Se si teme che delle batterie possano essere state inghiottite o essere venute a contatto con qualsiasi parte interna del corpo, contattare immediatamente un medico. Precauzioni sull'uso delle batterie: ⚫ Pericolo di esplosione se la batteria viene sostituita in modo errato. Sostituire solo con lo stesso tipo o equivalente. ⚫ Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto. ⚫ La sostituzione con una batteria di tipo errato può provocare un'esplosione o la perdita di liquidi o gas infiammabili. ⚫ Lo smaltimento di una batteria nel fuoco o in un forno caldo o lo schiacciamento o il taglio meccanico di una batteria possono provocare un'esplosione. ⚫ Lasciare una batteria in un ambiente circostante a temperatura estremamente elevata può provocare un'esplosione o una perdita di liquidi o gas infiammabili.88 ⚫ Una batteria soggetta a una pressione dell'aria estremamente bassa può provocare un'esplosione o una perdita di liquidi o gas infiammabili. ⚫ È necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie.89 Fornitura 1 Manuale 1 Cavo audio RCA 1 Cavo di alimentazione90 1 Cavo di collegamento USB 1 Piatto 1 Tappetino in feltro91 Descrizione

Il piatto è dotato di un tappetino in feltro che facilita la manipolazione del disco durante l'esecuzione dello scratching. Posizionare i dischi in vinile al centro del piatto del giradischi.

La regolazione crea la giusta pressione verso il basso della puntina sul disco. Fissare ora il contrappeso facendolo scorrere sulla parte posteriore del braccio.

3. SCALA DI REGOLAZIONE DELLA PRESSIONE DELLA PUNTINA

Consente l'allineamento della pressione sulla testina del braccio.

4. MANOPOLA ANTISKATING

Applica una forza verso l'esterno al braccio del giradischi, in modo che questo non scivoli verso l'interno del disco a causa della forza centrifuga del disco che gira.

5. LEVA DI SOLLEVAMENTO BRACCIO

Controlla il sollevamento e l'abbassamento del braccio.

Installare qui la testina. Per proteggere la puntina da eventuali danni, durante l'installazione applicare l'apposita protezione. Collegare i cavi come indicato di seguito:92 Bianco (L+) Canale sinistro + Blu (L-) Canale sinistro – Rosso (R+) Canale destro + Verde (R-) Canale destro –

7. PULSANTE RIPRODUZIONE/PAUSA

Premere questo pulsante per avviare la riproduzione o riprenderla dopo una pausa.

8. Pulsanti di selezione velocità piatto

Impostare la velocità del piatto su 33 o 45 giri/min. Premere entrambi i pulsanti 33 e 45 contemporaneamente per impostare la velocità su 78 giri/min; i due pulsanti si illumineranno.

9. Dado di bloccaggio portatestina

Per fissare il portatestina, inserirlo nell'estremità anteriore del braccio del giradischi, quindi ruotare il dado di bloccaggio in senso orario.

10. Regolatore del pitch

Utilizzato per cambiare la velocità della traccia in riproduzione.

11. Interruttore/Luce stroboscopica

Girare la manopola in senso orario per accendere l'unità. Girare la manopola in senso antiorario per spegnere l'unità. La luce stroboscopica si attiva automaticamente quando l'unità è accesa.93

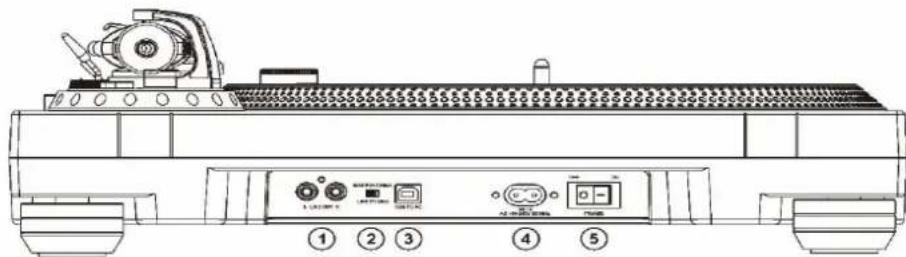

Le uscite L e R sono utilizzate per la connessione dell'ingresso analogico di un amplificatore.

2. SELETTORE LINE/PHONO

Il giradischi è dotato di un preamplificatore PHONO integrato che viene disinserito se collega un preamplificatore esterno. Se si desidera utilizzare i segnali amplificati dall'amplificatore interno del giradischi, spostare l'interruttore su LINE. Se invece si vuole utilizzare un preamplificatore esterno PHONO, spostare l'interruttore su PHONO.

Non collegare mai a un ingresso Phono se l'interruttore PRE-AMP è su ON. L'audio risulterà fortemente distorto e c'è il rischio che l'amplificatore e/o gli altoparlanti vengano danneggiati.

Il suono dei dischi in vinile viene convertito in un formato digitale con una risoluzione massima di 48 KHz/16 bit. Utilizzare il cavo USB fornito con il dispositivo per collegare il giradischi al computer. Occorre scaricare il software Audacity

Collegare qui il cavo di alimentazione.

Utilizzare per accendere e spegnere il giradischi.194 Montaggio del giradischi:

1. Rimozione dalla scatola:

Estrarre con cautela l'unità principale dalla scatola insieme al materiale d'imballaggio intatto, quindi rimuovere quest'ultimo dall'unità. Accertarsi che tutti gli accessori si trovino nel materiale d'imballaggio.

2. Adattatore 45 giri:

Rimuovere l'adattatore per 45 giri dal materiale d'imballaggio e posizionarlo nell'apposito spazio sulla parte superiore dell'unità principale.

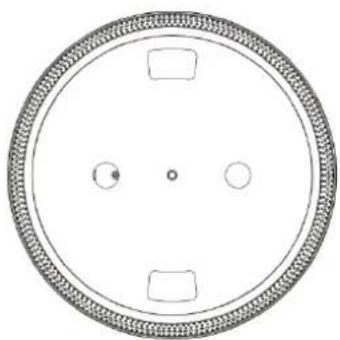

3. Piatto del giradischi:

Rimuovere il piatto del giradischi dal materiale d'imballaggio e posizionarlo delicatamente sul perno centrale della base del giradischi.

4. Tappetino in feltro:

Rimuovere il tappetino in feltro dal materiale d'imballaggio e posizionarlo sul PIATTO.

Inserire il PORTATESTINA nella parte anteriore del GRUPPO BRACCIO. Tenendo ben fermo il PORTATESTINA nella parte anteriore del gruppo braccio, girare il DADO DI BLOCCAGIO DEL PORTATESTINA in senso antiorario per fissare saldamene quest'ultimo al GRUPPO BRACCIO.

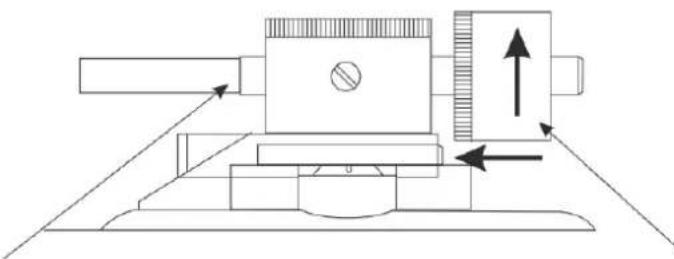

Estrarre il CONTRAPPESO del braccio dalla confezione. Far scorrere il CONTRAPPESO sul retro del GRUPPO BRACCIO. Ruotarlo leggermente per avvitarlo sul perno posteriore del braccio.95

1. Modifica della velocità del piatto

Premere il pulsante di SELEZIONE DELLA VELOCITÀ 33/45 GIRI per cambiare la velocità di rotazione del piatto. Premendo contemporaneamente i pulsanti 33 e 45, il piatto ruota a 78 giri/min. Questa impostazione viene utilizzata per dischi più vecchi. Per riprodurre i dischi a 78 giri/min. occorre sostituire la testina e la puntina. Il giradischi è dotato di una testina Audio-Technica AT-3600E che non supporta i dischi a 78 giri/min. Fare riferimento a sito Web di Audio-Technica per selezionare la testina compatibile.

2. Avvio e arresto del piatto

Utilizzare il pulsante di RIPRODUZIONE/PAUSA per avviare e interrompere la rotazione del piatto.

3. Controllo del pitch

1) La regolazione del pitch consente una regolazione precisa del numero di giri al minuto del

2) La regolazione del pitch è variabile e può essere regolata tra -10% e +10% della velocità

selezionata sul piatto.

3) Il pitch può essere modificato facendo scorrere l'apposito cursore con un movimento verso

l'alto e verso il basso.

4) I punti indicatori sul bordo del PIATTO DEL GIRADISCHI forniscono una visualizzazione

approssimata del pitch del piatto. Gli indicatori sono illuminati dalla LUCE STROBOSCOPICA mentre passano vicino all'INTERRUTTORE. A diversi livelli di pitch, ogni fila di INDICATORI STROBOSCOPICI può apparire ferma. Nota: L'uso di un'illuminazione fluorescente molto intensa direttamente sopra il giradischi compromette la precisione dell'indicatore della LAMPADA PILOTA DELLA LUCE STROBOSCOPICA.96 Impostazione Installazione del giradischi:

1. Collocare l'unità in un luogo non esposto alla luce diretta del sole e lontano da qualsiasi tipo di

apparecchio per riscaldamento.

2. Non collocare l'unità in luoghi eccessivamente umidi o molto polverosi.

3. La testina può rilevare una leggera pressione sonora o le vibrazioni di altoparlanti vicini. Per

ottenere risultati ottimali, non installare l'unità troppo vicino agli altoparlanti.

4. Installare l'unità su una superficie orizzontale stabile e priva di vibrazioni.

5. I piedini di gomma sono stati appositamente progettati per isolare l'unità da vibrazioni eccessive.

I piedini possono anche essere utilizzati per stabilizzare il corpo principale in orizzontale. Regolare l'altezza dell'unità girando i piedini in senso orario o antiorario. Bilanciamento braccio e pressione puntina:

1. Regolazione del bilanciamento zero orizzontale e pressione puntina:

2. Rimuovere la copertura protettiva della puntina, se presente. Non toccare mai la punta della

puntina durante la regolazione.

3. Abbassare la LEVA DEL BRACCIO.

4. Rilasciare il morsetto del braccio e rilasciare il braccio dal supporto.

5. Impostare la regolazione ANTI-SKATE a zero.

6. Ruotare il CONTRAPPESO in entrambe le direzioni fino a quando il BRACCIO non è

perfettamente bilanciato in orizzontale (galleggia liberamente).

7. Riportare il BRACCIO sul supporto e bloccarlo in posizione.

8. Tenere il CONTRAPPESO fermo con una mano e ruotare solo l'anello di pressione della puntina

(3) in modo da allineare il numero "0" dell'anello con la linea centrale dell'albero posteriore del braccio.

9. Ruotare il CONTRAPPESO in senso antiorario fino al valore della scala corrispondente alla

pressione della puntina consigliata. Nota: La pressione consigliata per la puntina della testina fornita in dotazione con l'unità è di 2,5 - 3,5 grammi. Per tutte le altre testine fare riferimento alle specifiche del produttore incluse con la testina. Antiskating: La regolazione dell'antiskating previene al BRACCIO di saltare sul disco a causa della forza centrifuga che è causata dalla rotazione del PIATTO. La manopola di controllo ANTI-SKATING dovrebbe essere impostata sullo stesso valore della pressione della puntina. Ad esempio, se il tuo CONTRAPPESO è impostato su 2,5 grammi, anche il valore ANTI-SKATE dovrebbe essere impostato su 2,5.97 Manutenzione del prodotto:

1. Pulire regolarmente la puntina con una spazzola morbida per evitare l'accumulo di polvere.

2. Quando il suono diventa distorto o disturbato, controllare la puntina e se questa presenta

segni di usura, sostituirla con una nuova.

3. Di tanto in tanto, pulire il coperchio antipolvere e il mobile del giradischi con un panno

4. Non utilizzare materiali volatili quali alcool, diluente, benzina, ecc. in quanto potrebbero

rimuovere la vernice o intaccare la lucentezza.

Panoramica software Audacity Audacity è un software gratuito, concesso in licenza con GNU General Public License (GPL). Ulteriori informazioni e codice open source sono disponibili sul Web all'indirizzo https://www.audacityteam.org/download/

• Assicurarsi di aver installato il software prima di iniziare. Configurare il PC per lavorare con Audacity

1. Collegare il cavo USB fornito al giradischi.

2. Collegare il connettore USB sinistro di questo cavo USB al proprio PC.

3. Installare il software di registrazione Audacity.

4. Aprire il programma Audacity.

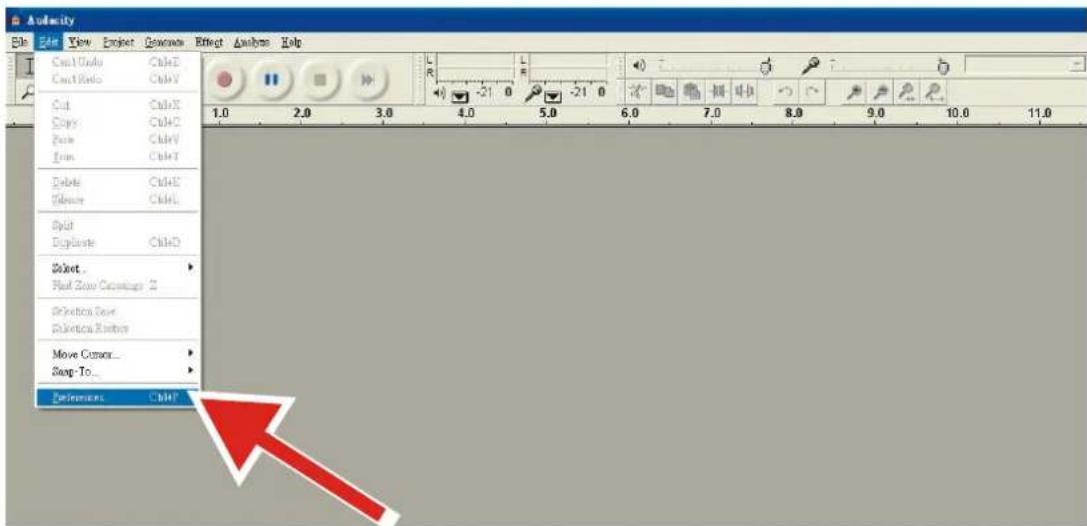

5. Selezionare Preferenza dalla scheda Modifica nel menu Audacity.

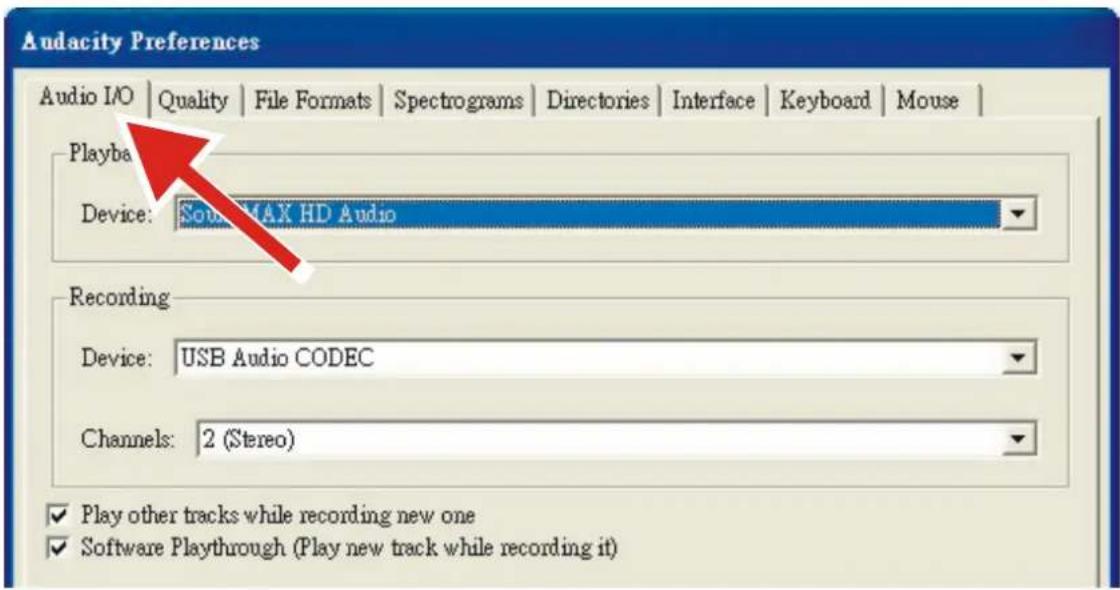

6. Selezionare la scheda Audio I/O in alto a sinistra.

In Riproduzione, Dispositivo, selezionare your internal sound card (la propria scheda audio interna).98 In Registrazione, Dispositivo, selezionare USB Audio CODEC. In Registrazione, Canali, selezionare 2 (Stereo). Spuntare la casella contrassegnata con Play other tracks while recording new one (Riproduci altre tracce mentre ne si registra una). Spuntare la casella contrassegnata con Software Playthrough (Video esplicativo del software). Registrazione di album con Audacity

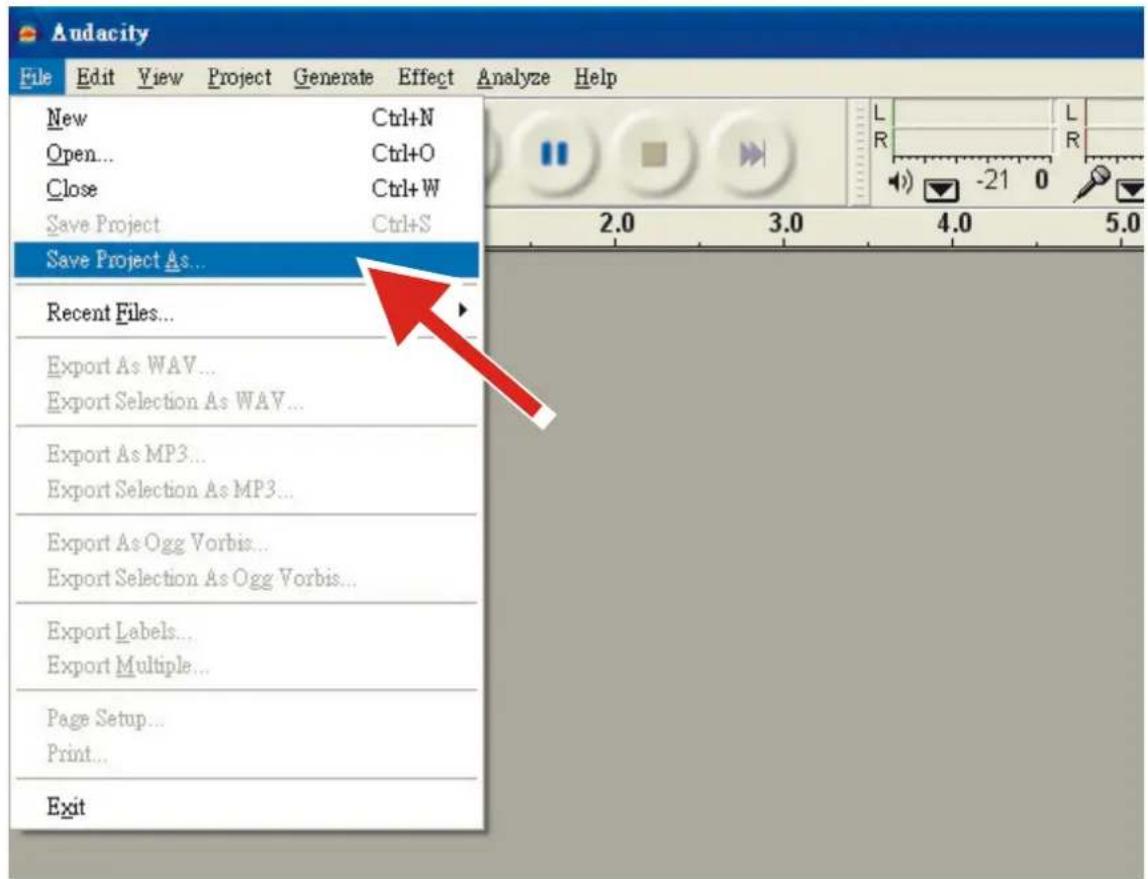

1. Salvataggio di un progetto

Audacity scrive tutti gli audio modificati e registrati in una directory chiamata Projectname_data, che si trova proprio dove si è salvato il file del progetto stesso. Quindi, selezionare Salva progetto come dalla scheda File Audacity e scegliere una posizione e nome del file per il progetto. Si noti che quando si avvia Audacity, solo l'opzione del menu “Save As...” (“Salva come...”) è disponibile.99

Impostare il giradischi USB per riprodurre il brano o l'album che si desidera registrare. Fare clic sul pulsante Registra per avviare la registrazione. Abbassare il braccio sul giradischi USB sul disco e la traccia che si desidera registrare. Fare clic sul pulsante Pausa blu per mettere in pausa la registrazione. Premere per continuare. Fare clic sul pulsante Stop giallo. Ecco fatto. Ora è possibile muoversi nella registrazione ed esplorare le capacità di editing di Audacity. Ricordarsi che è possibile usare la funzione Annulla quasi senza limiti mentre il progetto è aperto. NOTA: CD non può essere masterizzato direttamente dall'applicazione Audacity. Devono essere usate altre applicazioni per la masterizzazione di CD.100 Specifiche Generale Modello: L-3809 / L-3818 Dimensioni: 430(L) x 350(P) x 155(A) mm Peso: 6,18 kg Alimentazione: 230 V CA 50 Hz (Paesi Bassi); 240 V CA 50 Hz (Regno Unito) Consumo: 30W Condizioni di test standard: Temperatura ambiente: 20 +/- 2 °C Umidità relativa: 65% +/- 5% NOTA: Misurazioni possono essere eseguite tra 5°C e 35°C e un'umidità relativa tra il 45% e l'85%. Sezione giradischi: Tipo: completamente manuale a 3 velocità Motore: 16 poli, trifase, senza spazzole Metodo di trasmissione: Trazione diretta Piatto del giradischi: 332 mm (alluminio) Velocità:

1/3 ,45 rpm e 78 rpm Wow and Flutter: WRMS inferiore allo 0,3% (JIS WTD) con 33 1/3 rpm Rapporto S/N: Oltre 50dB (DIN-B) Controlli della frequenza: +/- 10% Coppia di avvio: Più di 3,6 kgf.cm Sistema frenante: freno elettronico Tempo di avvio: Meno di 1 sec. Tempo di frenata: Meno di 1 sec. Tempo per cambio di velocità: Meno di 1 secondo da 33 1/3 a 45 giri.

Meno di 1 secondo da 45 a 33 1/3 giri. Funzione USB: registrazione USB Funzione

Sezione braccio: Tipo: Braccio a forma di S bilanciato statico Lunghezza del braccio effettiva: 220mm Sporgenza: 10 mm Tracciamento angolo di errore: Meno di 3 gradi Tracciamento intervallo regolazione forza: 3-4g Tipo testina MM: Audio Technica AT-3600L Pressione puntina: 3±0,5g Peso testina: 5±0,5g Intervallo anti-skating: 0~4g Separazione canale: Oltre 18 dB101 Bilanciamento canale: Entro 2,5dB a 1KHz Pre-amplificatore Uscita: 150mV +/-4dB (IN: 2,5mV 1KHz) RIAA (Risposta in frequenza): 20Hz~20KHz +1/-3dB (IN: 1,5mV 1KHz)

Garanzia Lenco offre assistenza post-vendita e garanzia in conformità con i regolamenti europei. Pertanto, nell’eventualità si rendano necessarie riparazioni (durante e dopo il periodo di garanzia), è opportuno rivolgersi al locale rivenditore di fiducia. Nota importante: Non è possibile inviare direttamente a Lenco i prodotti da riparare. Nota importante: Qualora l’unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade. Questo dispositivo non è adatto per l’uso professionale. Qualora l’unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti dalla garanzia sono nulli. Clausola di esclusione della responsabilità Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale può derivare dalle descrizioni contenute nel presente libretto di istruzioni. Smaltimento a fine vita del dispositivo

Questo simbolo indica che in Europa è vietato gettare il relativo prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, attenersi alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell’ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

I prodotti con il marchio CE sono conformi alla Direttiva EMC (2014/30/UE) e alla Direttiva Bassa Tensione (2014/35/UE) emanate dalla Commissione della Comunità Europea. Con la presente, Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Paesi Bassi, dichiara che questo prodotto è conforme ai requisiti essenziali. La dichiarazione di conformità può essere consultata a [e-mail]

Assistenza Per ulteriori informazioni e accesso all’helpdesk, visitare il sito www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Paesi Bassi.102
