BEDIENUNGSANLEITUNG L92 LENCO

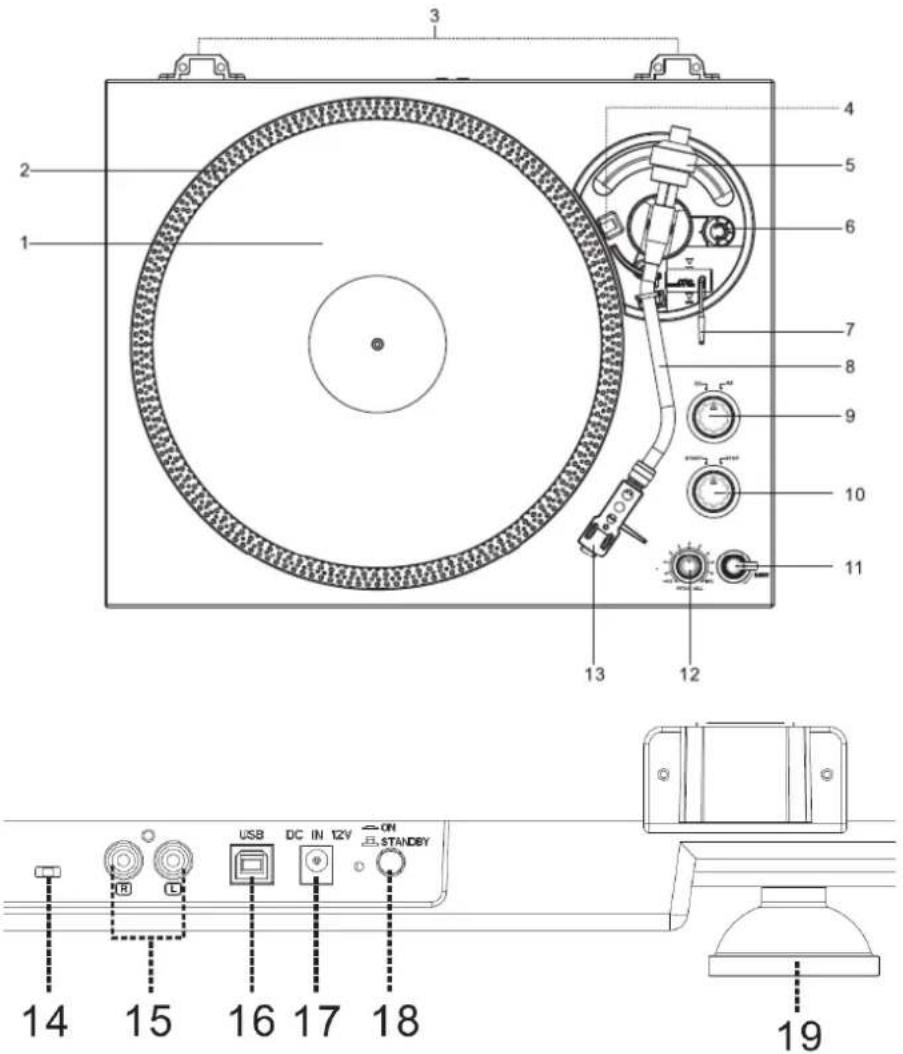

PRODUCTEIGENSCHAPPEN

HET CONTRAGEWICHT INSTALLEREN

ACHTUNG: Eine andere als die hier beschriebene Benutzung der Bedienelemente oder Einstellung oder Durchführung von Abläufen kann zu einem gefährlicher Strahlung ausgesetzt werden führen.

VORSICHTSMASSNAHMEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

1. Blockieren oder bedecken Sie keine Lüftungsöffnungen. Wenn Sie das Gerät auf ein Regal stellen, lassen Sie

um das gesamte Gerät 5 cm (2”) freien Platz.

2. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten Bedienungsanleitung auf.

3. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Öfen, Kerzen oder anderen hitzeerzeugenden

Produkten oder offenen Flammen fern. Das Gerät darf nur bei gemäßigtem Klima verwendet werden. Sehr kalte oder heiße Umgebungen sind zu vermeiden. Die Betriebstemperatur liegt zwischen 0 °C und 35 °C.

4. Meiden Sie bei der Benutzung des Produkts die Nähe starker Magnetfelder.

5. Elektrostatische Entladungen können die normale Benutzung dieses Geräts stören. Sollte dies geschehen,

führen Sie einfach einen Reset aus und starten Sie dann das Gerät entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonders bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer antielektrostatischen Umgebung aus.

6. Warnung! Niemals Gegenstände durch die Lüftungsschlitze oder Öffnungen in das Gerät stecken. In diesem

Gerät fließt Hochspannung und das Hineinstecken von Gegenständen kann zu elektrischem Schock und/oder Kurzschluss interner elektrischer Bauteile führen. Spritzen/Gießen Sie aus dem gleichen Grund kein Wasser oder Flüssigkeiten auf das Gerät.

7. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder in der Nähe von

8. Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit

gefüllten Behälter wie z. B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden.

9. Benutzen Sie das Gerät nicht, wenn Kondensation entstehen kann. Wenn Sie das Gerät in einem warmen

feuchten Raum mit Dampf benutzen, dann können Wassertropfen oder Kondensation in das Gerät eindringen und u. U. zu Fehlfunktionen des Geräts führen. Schalten Sie in diesem Fall das Gerät für 1 – 2 Stunden aus, bevor Sie es erneut einschalten, wobei Sie darauf achten sollten, dass das Gerät vollständig getrocknet ist, bevor Sie es wieder einschalten.

10. Obwohl dieses Gerät unter größter Sorgfalt hergestellt und vor Auslieferung mehrmals überprüft wurde,

können trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät bei Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung sofort vom Stromnetz.

11. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben. Halten Sie bei

Unsicherheiten über die Art Ihrer Stromversorgung in Ihrer Wohnung Rücksprache mit Ihrem Händler oder Ihrer Stromzuliefererfirma.

12. Halten Sie das Gerät von Haustieren fern. Einige Nagetiere lieben es, an Netzkabeln zu nagen.

13. Benutzen Sie für die Reinigung ein weiches und trockenes Tuch. Benutzen Sie niemals Lösungsmittel oder

Flüssigkeiten auf Ölbasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel.

14. Der Hersteller haftet nicht für Beschädigungen oder Datenverluste durch Fehlfunktion, Zweckentfremdung

oder Modifikation des Geräts oder durch das Wechseln der Batterie.

15. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer Datenübertragung. Bei

Unterbrechung drohen Datenverlust und Datenbeschädigung.

16. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, dann stecken Sie den USB-Stick direkt in das Gerät.

Verwenden Sie kein USB-Verlängerungskabel, weil die erhöhte Störungsanfälligkeit zu Datenverlust führen kann.

17. Das Typenschild befindet sich an der Unter- oder Rückseite des Gerätes.

18. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen, sensorischen

oder mentalen Beeinträchtigungen oder ohne ausreichender Erfahrung vorgesehen, es sei denn, sie werden durch eine verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäße Bedienung des Gerätes durch eine für ihre Sicherheit verantwortlichen Person eingewiesen.

19. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder industrielle

20. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden, die durch Verwendung

dieses Produkts in einer instabilen Position, durch Vibrationen, Stöße oder Nichtbeachtung der anderen in diesem Handbuch enthaltenen Warnungen und Sicherheitsmaßnahmen entstehen, werden nicht durch die Garantie abgedeckt.

21. Entfernen Sie niemals das Gehäuse dieses Geräts.

22. Stellen Sie dieses Gerät niemals auf andere elektrische Geräte.

23. Halten Sie Kinder von den Plastiktüten fern.

24. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehörteile.

25. Lassen Sie alle Wartungs-/Reparaturarbeiten von qualifiziertem Servicepersonal ausführen.

Reparatur/Wartung wird notwendig, wenn das Gerät in irgendeiner Weise wie beispielsweise am Netzkabel oder am Netzstecker beschädigt wurde oder wenn Flüssigkeit in das Gerät gelangt ist bzw. Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß funktioniert.

26. Langes Hören lauter Töne aus einem Musikgerät kann zum zeitweiligen oder permanenten Hörverlust führen.

27. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehört:

◼ Wenn irgendwelche Probleme auftreten, dann trennen Sie das Gerät vom Stromnetz und setzen Sie sich anschließend mit einer qualifizierten Fachkraft in Verbindung. ◼ Treten Sie nicht auf den Netzadapter und klemmen Sie ihn auch nicht ein. Seien Sie besonders im näheren Bereich des Netzsteckers und an der Stelle vorsichtig, an der das Netzkabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf den Netzadapter, weil er dadurch beschädigt werden kann. Halten Sie das gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spielen mit dem Netzkabel können sie sich ernsthafte Verletzungen zuziehen. ◼ Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Netz. ◼ Die Netzsteckdose muss sich in der Nähe des Geräts befinden und einfach zu erreichen sein. ◼ Überlasten Sie Steckdosen und Verlängerungsleitungen nicht. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen. ◼ Geräte der Schutzklasse 1 müssen Sie an eine Netzsteckdose mit Schutzleiter anschließen. ◼ Geräte der Schutzklasse 2 benötigen keinen Schutzleiteranschluss. ◼ Halten Sie den Netzstecker in der Hand, wenn Sie ihn aus der Netzsteckdose ziehen. Ziehen Sie ihn nicht durch Zerren am Kabel heraus. Das kann zu einem Kurzschluss führen. ◼ Verwenden Sie weder ein beschädigtes Netzkabel noch einen beschädigten Netzstecker oder eine lockere Steckdose. Missachtung kann zu Brand oder Stromschlag führen.

28. Wenn das Produkt mit einer Fernbedienung mit Batterien/Knopfzellen geliefert wird oder das Produkt eine

derartige Fernbedienung umfasst: Warnung: ◼ Die Batterie nicht einnehmen – Verätzungsgefahr! ◼ Die mit diesem Produkt mitgelieferte Fernbedienung enthält eine Knopfzelle. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen. ◼ Halten Sie neue und gebrauchte Batterien von Kindern fern. ◼ Falls sich das Batteriefach nicht richtig schließen lässt, dann benutzen Sie das Gerät nicht mehr und halten Sie es von Kindern fern. ◼ Wenn Sie vermuten, dass Batterien verschluckt oder in eine Körperöffnung eingeführt worden sind, dann suchen Sie umgehend eine/-n Ärztin/Arzt auf.

29. Warnhinweise bzgl. der Verwendung von Batterien:

◼ Es besteht Explosionsgefahr, wenn die Batterien nicht ordnungsgemäß ersetzt werden. Tauschen Sie die Batterie nur gegen eine Batterie des gleichen Typs aus. ◼ Die Batterie darf während der Benutzung, Aufbewahrung oder des Transports weder sehr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in großen Höhenlagen ausgesetzt werden. ◼ Die Ersetzung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen. ◼ Die Entsorgung der Batterie in Feuer oder einem heißen Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen. ◼ Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.33 ◼ Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas entweichen oder entflammbare Flüssigkeit auslaufen. ◼ Legen Sie besonderes Augenmerk auf den ökologischen Aspekt der Batterieentsorgung. AUFSTELLEN

• packen sie alle teile aus und entfernen sie die schutzmaterialien.

• Schließen Sie das Gerät nicht eher an das Stromnetz an, bevor Sie die Netzspannung überprüft haben und alle anderen notwendigen Verbindungen hergestellt sind.34 Lieferumfang 1 x Bedienungsanleitung

1 x USB-Verbindungskabel35 1 x Plattenteller 1 x Filzmatte

8. BEDIENUNGSANLEITUNG

19) PLATTENSPIELERSTANDFUSS37

ACHTUNG: EINE ANDERE ALS DIE HIER BESCHRIEBENE BENUTZUNG DER BEDIENELEMENTE ODER EINSTELLUNG ODER DURCHFÜHRUNG VON ABLÄUFEN KANN ZU EINEM GEFÄHRLICHER STRAHLUNG AUSGESETZT WERDEN FÜHREN. DIESES GERÄT DARF AUSGENOMMEN VON QUALIFIZIERTEM SERVICEPERSONAL VON NIEMANDEN EINGESTELLT ODER REPARIERT WERDEN. WARNUNG: - DIESES GERÄT DARF WEDER TROPFENDEN NOCH SPRITZENDEN FLÜSSIGKEITEN AUSGESETZT WERDEN. AUF DIESES GERÄT DÜRFEN KEINE MIT FLÜSSIGKEIT GEFÜLLTEN GEGENSTÄNDE WIE BEISPIELSWEISE VASEN GESTELLT WERDEN. - DER NETZSTECKER ODER EINE FÜR DAS GERÄT BENUTZTE MEHRFACHSTECKDOSE WIRD ALS TRENNVORRICHTUNG BENUTZT UND MUSS JEDERZEIT LEICHT ZUGÄNGLICH SEIN.

VORSICHTSMASSNAHMEN FÜR DIE BENUTZUNG

AUFSTELLEN ⚫ PACKEN SIE ALLE TEILE AUS UND ENTFERNEN SIE DIE SCHUTZMATERIALIEN. ⚫ SCHLIEßEN SIE DAS GERÄT NICHT EHER AN DAS STROMNETZ AN, BEVOR SIE DIE NETZSPANNUNG ÜBERPRÜFT HABEN UND ALLE ANDEREN NOTWENDIGEN VERBINDUNGEN HERGESTELLT SIND. ⚫ BEDECKEN SIE DIE LÜFTUNGSSCHLITZE NICHT UND VERGEWISSERN SIE SICH, DASS UM DAS GERÄT HERUM EINIGE ZENTIMETER FREIRAUM FÜR DIE KÜHLUNG VORHANDEN SIND. ANSCHLIESSEN

BEFINDLICHE GERÄT EINZUSCHALTEN. BEDIENUNG - MONTIEREN SIE DIE STAUBSCHUTZHAUBE AN DEN SCHARNIEREN AM GEHÄUSE OBEN.

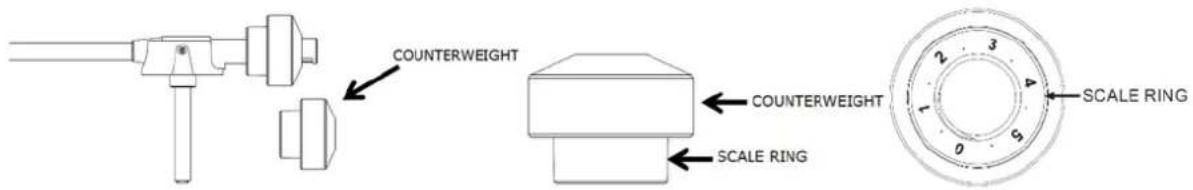

INSTALLIEREN DES GEGENGEWICHTS

- SCHIEBEN SIE DAS GEGENGEWICHT AUF DEN TONARM. DREHEN SIE ES ZUM EINFÄDELN LEICHT UND SCHRAUBEN SIE ES ANSCHLIESSEND AUF DAS HINTERE ENDE DES TONARMS. JEDE VOLLE DREHUNG DES SKALENRINGS ENTSPRICHT CA. 2,4 GRAMM (±0,4 GRAMM).

- DREHEN SIE DAS GEGENGEWICHT FÜR DEN STANDARDTONABNEHMER AUDIO-TECHNICA AT-3600L BIS ZUR HORIZONTALEN LINIE AUF DEM HINTEREN ENDE DES TONARMS NACH INNEN. - HALTEN SIE DAS GEGENGEWICHT MIT EINER HAND UND DREHEN SIE DEN SKALENRING GEGEN DIE MARKIERUNGSLINIE AUF DER WELLE IN IHRER ANDEREN HAND AUF „3“ UND ACHTEN SIE DARAUF, DASS SIE NUR DEN SKALENRING DREHEN UND NICHT DAS GEGENGEWICHT! DAS TONNADELAUFLAGEGEWICHT

- DREHEN SIE BEI BEDARF DAS GEGENGEWICHT ZUR ERHÖHUNG DES TONNADELAUFLAGEGEWICHTS NACH INNEN ODER ZUR VERRINGERUNG DES TONNADELAUFLAGEGEWICHTS NACH AUSSEN. - AUF DIESE WEISE KÖNNEN SIE DAS FÜR ANDERE TONABNEHMER EVTL. ABWEICHENDE TONNADELAUFLAGEGEWICHT DURCH DREHEN DES GEGENGEWICHTS NACH INNEN ODER AUSSEN EINSTELLEN. JEDE ZIFFER AUF DEM SKALENRING ENTSPRICHT EINEM TONNADELAUFLAGEGEWICHT VON CA. 0,4 GRAMM. ANTISKATING-EINSTELLUNG Mit der Antiskateeinstellung beugen Sie einem Springen der TONARMEINHEIT über die Schallplatte aufgrund der durch die Rotation des PLATTENTELLERS verursachten Fliehkraft vor. Der ANTISKATING-Drehregler sollte auf den gleichen Wert wie der Tonnadelauflagedruck eingestellt werden. Wenn Sie beispielsweise das GEGENGEWICHT auf 3 Gramm eingestellt haben, dann sollten Sie für ANTISKATING ebenfalls 3 einstellen. SIGNALQUELLENWÄHLER - DER LINE/PHONO-UMSCHALTER BEFINDET SICH AUF DER GERÄTERÜCKSEITE. - WENN SIE IHN AUF PHONO STELLEN, DANN WIRD DAS AUDIOSIGNAL OHNE VERARBEITUNG DURCH DEN INTERNEN VORVERSTÄRKER HINDURCHGESCHLEIFT. IN DIESEM FALL MÜSSEN SIE DEN PLATTENSPIELER FÜR DIE KLANGAUSGABE AN EINEM EXTERNEN VORVERSTÄRKER ODER AN DEN PHONOEINGANG (WENN AUSGERÜSTET) EINES VERSTÄRKERS ANSCHLIESSEN. - WENN SIE IHN AUF LINE STELLEN, DANN WIRD DAS AUDIOSIGNAL DURCH DEN INTERNEN VORVERSTÄRKER VERARBEITET. IN DIESEM FALL KÖNNEN SIE DEN PLATTENSPIELER FÜR DIE KLANGAUSGABE DIREKT AN AKTIVLAUTSPRECHER ODER DEN LINEEINGANG EINES VERSTÄRKERS ANSCHLIESSEN.40 - NEHMEN SIE DIE TONABNEHMERNADELSCHUTZKAPPE AB. - VERGEWISSERN SIE SICH, DASS SIE DEN TONARM AUS DER TONARMAUFLAGE GEHOBEN HABEN, BEVOR SIE DEN PLATTENSPIELER IN BETRIEB NEHMEN UND VERGESSEN SIE NICHT, IHN NACH BEENDIGUNG DES PLATTENSPIELERBETRIEBS WIEDER IN DER TONARMAUFLAGE ZU SICHERN. - DRÜCKEN SIE DEN TONARMLIFTHEBEL NACH OBEN, UM DEN AUF DER TONARMAUFLAGE RUHENDEN TONARM ANZUHEBEN UND BEWEGEN SIE IHN ANSCHLIESSEND LANGSAM ÜBER DIE SCHALLPLATTE. DARAUFHIN BEGINNT SICH DER PLATTENTELLER ZU DREHEN. - DRÜCKEN SIE DEN TONARMLIFTHEBEL NACH UNTEN, UM DEN TONKOPF VORSICHTIG AUF DER SCHALLPLATTE AUFZUSETZEN. DARAUFHIN BEGINNT DIE WIEDERGABE DER SCHALLPLATTE. - WENN SIE DEN TONARMLIFTHEBEL WIEDER NACH OBEN DRÜCKEN, DANN DREHT SICH DER PLATTENTELLER WEITER, DIE WIEDERGABE DER SCHALLPLATTE JEDOCH WIRD UNTERBROCHEN. WENN SIE DIE WIEDERGABE FORTSETZEN MÖCHTEN, DANN DRÜCKEN SIE DEN TONARMLIFTHEBEL WIEDER NACH UNTEN. - STELLEN SIE DEN 33/45-U/MIN-UMSCHALTER ENTSPRECHEND DER BENÖTIGTEN ROTATIONSGESCHWINDIGKEIT FÜR DIE SCHALLPLATTENWIEDERGABE AUF 33 ODER 45 U/MIN. - DREHEN SIE DEN START/STOP-UMSCHALTER AUF STOPP, UM DIE SCHALLPLATTENROTATION ZU BEENDEN ODER AUF PLAY, UM SIE FORTZUSETZEN. - MIT HILFE DER STROBOSKOPPUNKTE AUF DEM PLATTENTELLER KÖNNEN SIE DIE GESCHWINDIGKEIT ÜBERPRÜFEN. DIE OBERE ZEILE MIT DEN DICKEREN PUNKTEN IST FÜR 33 U/MIN UND DIE OBERE ZEILE MIT DEN SCHMALEREN PUNKTEN FÜR 45 U/MIN. PASSEN SIE DIE GESCHWINDIGKEIT MIT HILFE DES PITCH-DREHREGLERS (±50 %) BEI BEDARF AN. DIE JEWEILIGE PUNKTREIHE BLEIBT UNTER DEM STROBOSKOPLICHT STEHEN, WENN DIE GESCHWINDIGKEIT RICHTIG EINGESTELLT IST.

- BENUTZEN SIE BEI BEDARF DEN 45-U/MIN-ADAPTER. - WENN DAS ENDE DER SCHALLPLATTE ERREICHT IST, DANN HÄLT DER PLATTENTELLER AUTOMATISCH AN UND DER TONARM BEWEGT SICH AUTOMATISCH ZUR TONARMAUFLAGE ZURÜCK. - WENN SIE WÄHREND DER WIEDERGABE DEN RETURN-SCHALTER DRÜCKEN, DANN HÄLT DER PLATTENTELLER SANFT AN UND DER TONARM BEWEGT SICH AUTOMATISCH ZUR TONARMAUFLAGE ZURÜCK. Warnung: Der Tonarm kann bei der Wiedergabe einer LP mit 33 U/min und einer EP mit 45 U/min automatisch zurückkehren. Bei der Wiedergabe einer LP mit 45 U/min kann der Tonarm nicht automatisch zurückkehren, es sei denn, Sie benutzen den „Return“-Schalter, um das automatische Rückkehren zu aktivieren!

LINEAUSGANGSBUCHSE - ÜBER DIE CINCH-LINEAUSGANGSBUCHSEN AUF DER GERÄTERÜCKSEITE KÖNNEN SIE DIESEN PLATTENSPIELER AN EIN EXTERNES GERÄT WIE BEISPIELSWEISE EINEN VERSTÄRKER ODER AKTIVLAUTSPRECHER ANSCHLIESSEN.

AUFZEICHNEN DER SCHALLPLATTE AUF EINEM COMPUTER

Laden Sie sich die Software Audacity von der Webseite https://www.audacityteam.org/download/ herunter Verbinden Sie Ihren Lenco L-92 über ein USB-Kabel mit Ihrem Computer Überblick über die Audiosoftware Audacity Audacity ist Freeware unter der GNU General Public License (GPL). Weitere Informationen sowie den Open-Source- Quellcode finden Sie im Internet unter https://www.audacityteam.org/download/

• Bitte vergewissern Sie sich vor dem Start der Software, dass Sie sie installiert haben. Einrichten Ihres PCs für die Arbeit mit Audacity

1. Stecken Sie einen Stecker des mitgelieferten USB-Kabels am USB-Port des Plattenspielers an.

2. Stecken Sie den anderen Stecker dieses USB-Kabels an einem USB-Port Ihres Computers an.

3. Installieren Sie die Audiosoftware Audacity.

4. Starten Sie das Programm Audacity.

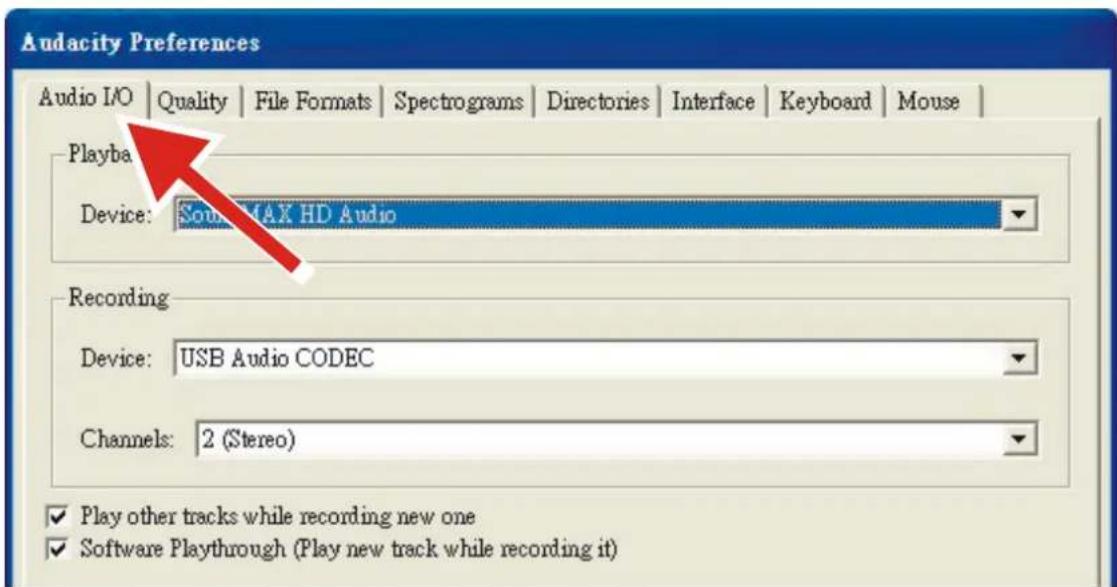

5. Wählen Sie im Audacity-Menü unter dem Reiter Edit (Bearbeiten) Preferences (Einstellungen) aus.42

6. Klicken Sie oben links auf den Reiter Audio I/O (Audioschnittstelle).

⚫ Wählen Sie unter Playback (Wiedergabe) bei Device (Gerät) Ihre interne Soundkarte aus. ⚫ Wählen Sie unter Recording (Aufnahme) bei Device (Gerät) USB Audio CODEC aus. ⚫ Wählen Sie unter Recording (Aufnahme) bei Channels (Kanäle) 2 (Stereo) aus. ⚫ Setzen Sie einen Haken bei Play other tracks while recording new one (Andere Spuren während Aufnahme abspielen (Overdub)). ⚫ Setzen Sie einen Haken bei Software Playthrough (Eingang per Software durchschleifen). Aufzeichnen von Alben mit Audacity

1. Speichern eines Projekts

⚫ Audacity speichert alle geänderten und aufgezeichneten Audiodateien im Verzeichnis Projektname_data, das sich dort befindet, wo Sie Ihr Projekt gespeichert haben. ⚫ Wählen Sie unter dem Audacity-Reiter File (Datei) Save Project as (Projekt speichern als) aus und wählen Sie danach den Speicherort und den Namen für Ihr Projekt aus. ⚫ Bitte beachten Sie, dass Ihnen nur die Option „Save As...“ (Speichern als) zur Verfügung steht, wenn Sie Audacity neu gestartet haben.43

⚫ Bereiten Sie Ihren über USB verbundenen Plattenspieler für die Wiedergabe des Titels oder Albums vor, den/das Sie aufzeichnen möchten. ⚫ Klicken Sie zum Starten der Aufzeichnung die rote Aufzeichnungstaste . ⚫ Senken Sie den Tonarm des über USB verbundenen Plattenspielers bei dem Titel/Album ab, den/das Sie aufzeichnen möchten. ⚫ Klicken Sie auf die blaue Pausetaste , um die Aufzeichnung zu pausieren. Klicken Sie sie erneut an, um die Aufzeichnung fortzusetzen. ⚫ Klicken Sie auf die gelbe Stopptaste . Das war’s auch schon. Sie können jetzt mit Ihrer Aufzeichnung herumexperimentieren und die vielen Bearbeitungsmöglichkeiten von Audacity erkunden. Sie können die Undo-Funktion (Rückgängig machen) fast unbegrenzt benutzen, solange das Projekt geöffnet ist.44 Allgemein Technische Daten Modell: L-92WA Abmessung: 450 (B) x 355 (T) x 130 (H) mm Gewicht: 3,6 kg Stromversorgung: NETZADAPTER 100 – 240 V AC / 50/60 Hz / 0,65 A Leistungsaufnahme: 3 W Standardtestbedingung: Umgebungstemperatur: 20 °C ± 2 °C Relative Luftfeuchtigkeit: 65 % ± 5 % HINWEIS: Messungen können zwischen 5 und 35 °C und einer relativen Luftfeuchtigkeit zwischen 45 % und 85 % durchgeführt werden. Spezifikationen Plattenspieler: Typ: Manueller Plattenspieler mit 2 Geschwindigkeitsstufen Motor: DC-Miniaturdauermagnetbürsten Antriebsmethode: Riemenantrieb Plattenteller: 332 mm (Aluminium) Geschwindigkeiten: 33 und 45 U/min Gleichlaufschwankungen: <0,3 % WRMS (JIS-WTD) bei 33 1/3 U/min Rauschabstand: >50 dB (DIN-B) Pitchfader: ±50 % Anlaufdrehmoment: k. A. Bremssystem: Elektronische Bremse Anlaufzeit: <2 s Abbremszeit: <2 s Zeit für Rotationsgeschwindigkeitswechsel: <2 s bei Wechsel von 33 auf 45 U/min.

<2 s bei Wechsel von 45 auf 33 U/min. USB-Funktion: PC-Anschluss (Aufzeichnung der Schallplatte auf dem Computer über USB)

Computerschnittstelle: Windows 7, 8, 10, MAC OSX oder Linux mit USB 1.1- kompatiblen USB-Port

Spezifikationen Tonarm: Typ: Feststehend balancierter S-förmiger Tonarm Effektive Tonarmlänge: 200 mm Überstand: 10 mm Spurfehlerwinkel: <3° Auflagekrafteinstellbereich: 3 – 4 g45 MM-Tonkopftyp: Audio Technica AT-3600L Tonnadelauflagedruck: 3,0 ± 0,5 g Tonkopfgewicht: 2,5 ± 0,5 g Antiskatingbereich: 0 – 4 g Kanaltrennung: >18 dB Kanalbalance: Innerhalb 2,5 dB bei 1 kHz Vorverstärker Ausgangsspannung: 150 mV ± 4 dB (Eingangsspannung: 2,5 mV bei 1 kHz) RIAA (Frequenzgang): 20 Hz – 20 kHz +1/-3 dB (Eingangsspannung: 1,5 mV bei 1 kHz)

Netzadapter Benutzen Sie nur die in der Bedienungsanleitung angegebene Stromversorgung Information Werte und detaillierte Angaben Name des Herstellers oder der Handelsmarke, kommerzielle Zulassung und Anschrift Shenzhen Tianhangxing Electronics Co., Ltd. 5/F, Building 10, Zhengzhong Industrial Park, Qiaotou Village, Fuyong Town, Baoan District. Shenzhen, Guangdong 518103 P.R. China Modellidentifikator THX-120050KB Eingangsspannung 100 – 240 V AC Wechselstromfrequenz des AC-Eingangs 50/60 Hz Ausgangsspannung 12,0 V Ausgangsstrom 0,5 A Ausgangsleistung 6,0 W Durchschnittliche Effizienz bei Normallast 73 % Effizienz bei Niederlast (10 %) k. A. Leistungsaufnahme bei Nulllast ≤0,1 W46 Garantie Lenco bietet Leistungen und Garantien im Einklang mit Europäischem Recht. Setzen Sie sich deshalb im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) mit Ihrem Fachhändler in Verbindung. Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Lenco zu schicken. Wichtiger Hinweis: Wenn dieses Gerät für welchen Grund auch immer durch ein nicht offizielles Servicezentrum geöffnet wurde oder durch dieses Servicezentrum darauf zugegriffen wurde, erlischt die Garantie. Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlöschen alle Garantieverpflichtungen seitens des Herstellers. Haftungsausschluss Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäßig durchgeführt. Aus diesem Grund können einige der Anleitungen, Spezifikationen und Abbildungen in dieser Dokumentation zu dem Ihnen vorliegenden Gerät leicht abweichen. Alle in diesem Handbuch beschriebenen Elemente dienen nur zur Illustration und treffen auf Ihre individuelle Situation möglicherweise nicht zu. Aus der in diesem Handbuch getätigten Beschreibung können keine Rechtsansprüche oder Leistungsanforderungen geltend gemacht werden.

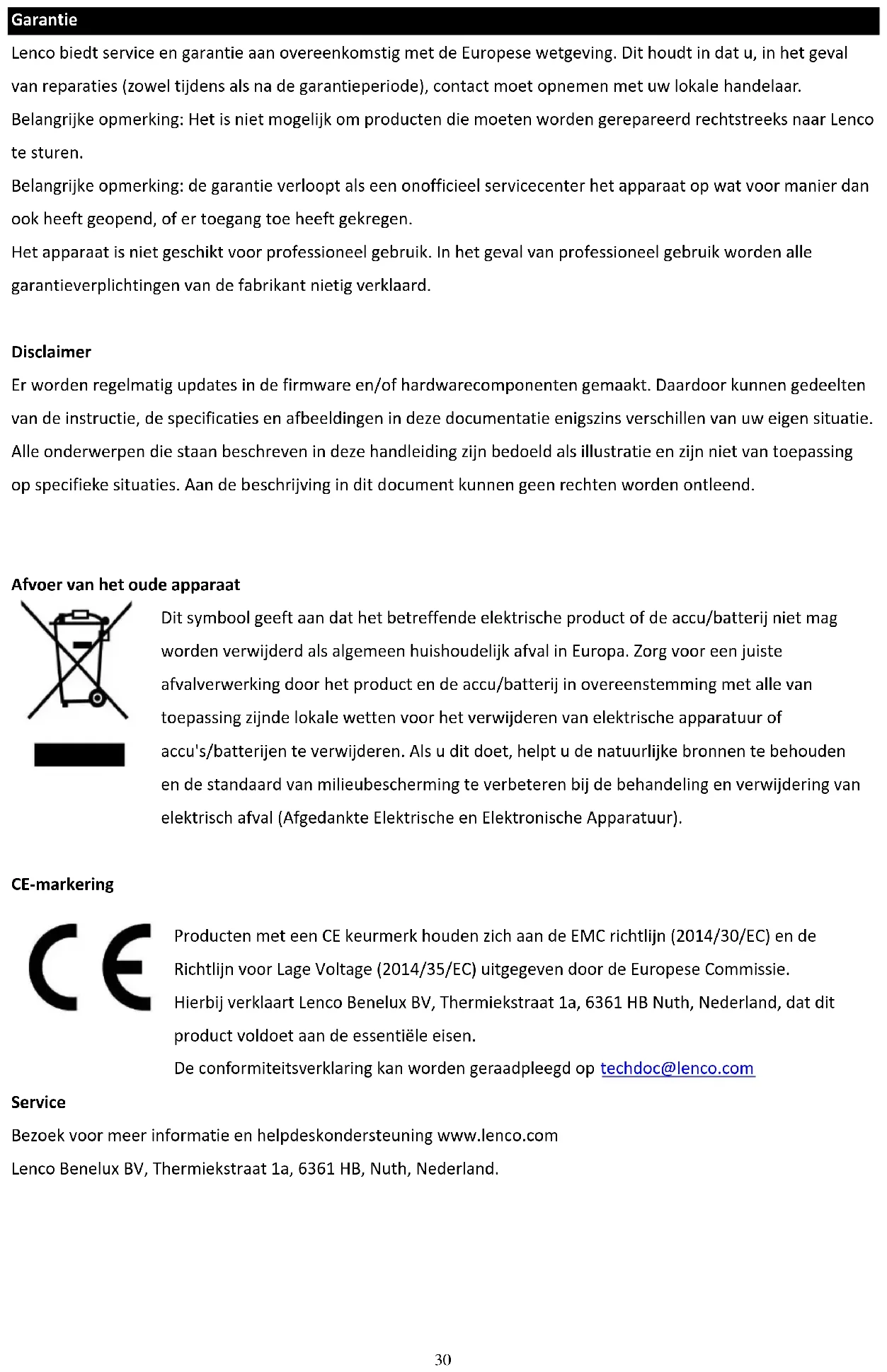

Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmüll entsorgt werden darf. Um die ordnungsgemäße Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden. Dabei helfen Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Richtlinie über Entsorgung Elektrischer und Elektronischer Altgeräte).

Produkte mit der CE-Kennzeichnung entsprechen der von der EU-Kommission herausgegebenen EMV-Richtlinie (2014/30/EU) und Niederspannungsrichtlinie (2014/35/EU). Hiermit erklärt Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, The Netherlands, dass dieses Produkt den grundsätzlichen Anforderungen entspricht. Die Konformitätserklärung kann unter folgendem Link abgerufen werden: [e-mail] Service Besuchen Sie bitte für weitere Informationen und unseren Kundendienst unsere Homepage www.lenco.com Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, The Netherlands.47 Français L-92
