GEBRUIKSAANWIJZING L92 LENCO

Gebruikershandleiding – Riemaangedreven platenspeler met pc-codering en auto

return

Gebruik van bedieningen of afstellingen of uitvoer van procedures anders dan gespecificeerd in deze documentatie kan leiden tot blootstelling aan schadelijke straling.

VOORZORGSMAATREGELEN VOOR GEBRUIK

ONTHOUD DE VOLGENDE INSTRUCTIES:

1. Bedek of blokkeer de ventilatieopeningen niet. Wanneer u het apparaat op een schap plaatst, dient u 5 cm (2") vrije ruimte rondom het gehele apparaat te behouden.
2. Installeer het product volgens de meegeleverde gebruikershandleiding.
3. Houd het apparaat uit de buurt van hittebronnen, zoals radiatoren, verwarmingen, kachels, kaarsen en andere hittegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in een gematigd klimaat. Extreem koude of warme omgevingen dienen te worden vermeden. Bedrijfstemperatuur tussen 0 °C en 35 °C.
4. Gebruik dit apparaat niet in de buurt van krachtige magnetische velden.
5. Elektrostatische ontlading kan normaal gebruik van dit apparaat verstoren. U hoeft het apparaat in dit geval slechts te resetten en opnieuw op te starten volgens de gebruikershandleiding. Wees voorzichtig tijdens bestandsoverdracht en gebruik het product in een omgeving zonder statische interferentie.
6. Waarschuwing! Steek nooit een voorwerp via de ventilatie- of andere openingen in het product. Er is hoogspanning in het product aanwezig en als u er een object insteekt, kan dat een elektrische schok veroorzaken en/of kortsluiting in de interne onderdelen. Mors om dezelfde reden geen water of vloeistof op het product.
7. Gebruik het toestel niet in vochtige ruimtes, zoals badkamers, stomende keukens of in de buurt van zwembaden.
8. Het apparaat mag niet worden blootgesteld aan druppels en spetters en zorg ervoor dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op of in de buurt van het apparaat worden geplaatst.
9. Gebruik dit apparaat niet wanneer condensatie kan optreden. Wanneer het apparaat in een warme en vochtige kamer wordt gebruikt, dan kunnen er waterdruppeltjes of condensatie binnenin het apparaat worden gevormd waardoor het apparaat mogelijk niet meer goed werkt; houd en apparaat 1 of 2 uur op UIT staan voordat u de voeding weer inschakelt: het apparaat dient droog te zijn voordat deze stroom ontvangt.
10. Alhoewel dit apparaat met grote zorg gefabriceerd en verschillende keren geïnspecteerd is voordat het de fabriek verlaat, is het nog steeds mogelijk dat er problemen optreden, zoals met alle elektrische apparaten. Als u rook, een overmatige hitteontwikkeling of enig ander onverwacht verschijnsel, moet u onmiddellijk de stekker van het netsnoer uit het stopcontact halen.
11. Dit apparaat moet werken op een voedingsbron, zoals aangegeven op het specificatieplaatje. Als u twijfelt over het type voeding dat gebruikt wordt in uw huis, raadpleeg dan uw dealer of plaatselijk energiebedrijf.
12. Buiten bereik van dieren houden. Sommige dieren bijten graag op voedingskabels.
13. Gebruik een zacht, droog doekje om het apparaat te reinigen. Gebruik geen oplosmiddelen of op benzine gebaseerde vloeistoffen. U kunt een vochtig doekje met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.
14. De leverancier is niet verantwoordelijk voor schade of verloren gegevens veroorzaakt door storing, misbruik, modificatie van het apparaat of batterijvervanging.
15. Onderbreek nooit de verbinding wanneer het apparaat formatteert of bestanden overdraagt. De gegevens kunnen anders corrupt of verloren raken.
16. Indien het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick rechtstreeks op het apparaat worden aangesloten. Gebruik geen USB-verlengkabel, omdat die kan leiden tot storingen met foutieve gegevens als gevolg.
17. Het nominale specificatielabel is te vinden op het paneel aan de onder- of achterkant van het apparaat.
18. Dit apparaat is niet bestemd voor gebruik door mensen (inclusief kinderen) met fysieke, zintuiglijke of geestelijke gebreken of gebrek aan kennis en ervaring, tenzij zij onder toezicht staan of instructies hebben over het juiste gebruik van het apparaat hebben gekregen van de persoon die verantwoordelijk is voor hun veiligheid.
19. Dit product is alleen voor niet-professioneel gebruik bedoeld en niet voor commercieel of industrieel gebruik.
20. Verzeker u ervan dat het apparaat in een stabiele positie staat opgesteld. Beschadigingen veroorzaakt door het gebruik van dit apparaat in een onstabiele positie, trillingen of schokken of door het niet opvolgen van andere waarschuwingen of voorzorgsmaatregelen beschreven in deze gebruikshandleiding worden niet gedekt door de garantie.

21. Verwijder nooit de behuizing van dit apparaat.

22. Plaats dit apparaat nooit op andere elektrische apparatuur.

23. Geef kinderen geen gelegenheid in aanraking met plastic zakken te komen.

24. Gebruik uitsluitend uitbreidingen/accessoires gespecificeerd door de fabrikant.

25. Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist als het toestel hoe dan ook is beschadigd, zoals bijvoorbeeld het netsnoer of de stekker, wanneer er vloeistof of een voorwerp in het apparaat is terechtgekomen, wanneer het apparaat is blootgesteld aan regen of vocht, als het niet normaal werkt of is gevallen.

26. Langdurige blootstelling aan harde geluiden van persoonlijke muziekspelers kan leiden tot tijdelijk of permanent gehoorverlies.

27. Als het product wordt geleverd met voedingskabel of AC-stroomadapter:

Als er problemen optreden, koppel de wisselstroomvoedingskaart dan los en laat reparaties over aan bevoegd personeel.
Nooit op de stroomadapter stappen of deze indrukken. Wees voornamelijk voorzichtig in de buurt van de stekkers en het punt waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de stroomadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wanneer kinderen met de voedingskabel spelen, kunnen zijn ernstig letsel oplopen.

■ Haal de stekker uit het stopcontact tijdens onweer of wanneer u deze langere tijd niet gebruikt.

■ Het stopcontact moet in de buurt van de apparatuur zijn geïnstalleerd en eenvoudig te bereiken zijn.

■ Overbelast stopcontacten of verlengsnoeren niet. Overbelasting kan brand of een elektrische schok veroorzaken.

■ Apparaten met een Klasse 1 structuur dienen te worden aangesloten op een stopcontact met een beschermende aardverbinding.

■ Apparaten met een Klasse 2 structuur vereisen geen aardverbinding.

■ Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek nooit aan de voedingskabel. Dit kan tot een kortsluiting leiden.

- Gebruik nooit een beschadigde voedingskabel of stekker of een los stopcontact. Dit vormt namelijk een risico op brand of elektrische schokken.

1. Indien het product knoopcelbatterijen bevat of wordt geleverd met een afstandsbediening die knoopcelbatterijen bevat:

Waarschuwing:

■ "Batterij niet inslikken, chemisch brandgevaar" of gelijkwaardige werking.
[De afstandsbediening meegeleverd met] Dit product bevat een munt/knoopcelbatterij. Als de batterij wordt ingeslikt, kan deze in slechts 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden.
■ Houd nieuwe en gebruikte batterijen buiten bereik van kinderen.
Als de batterijhouder niet goed kan worden gesloten, dient u het product niet meer te gebruiken en buiten bereik van kinderen te houden.
Als u denkt dat batterijen zijn ingeslikt of binnenin een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.

1. Waarschuwing m.b.t. het gebruik van batterijen:

Als de batterij onjuist wordt geplaatst, bestaat er explosiegevaar. Vervang de batterij alleen door een zelfde of vergelijkbare soort batterij.
Stel de batterij niet bloot aan extreem hoge of lage temperaturen of een lage luchtdruk op grote hoogte tijdens gebruik, opslag of transport.
■ Vervanging van een batterij door een incorrect type kan leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas.
■ Verwijdering van een batterij in vuur of een hete oven of het mechanisch verpletteren of snijden van een batterij kan leiden tot een ontploffing.
Laat een batterij nooit achter in omgevingen met extreem hoge temperaturen, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas.
Stel een batterij nooit bloot aan een extreem lage luchtdruk, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas.
Aandacht voor het milieu is nodig bij het verwijderen van de batterijen.

INSTALLATIE

- Pak alle onderdelen uit en verwijder de beschermende materialen.

- Sluit het apparaat niet aan op het stopcontact, voordat u de netspanning hebt gecontroleerd en voordat alle andere aansluitingen zijn gemaakt.

Inhoud levering

1x gebruikershandleiding

De DWARSKRACHTCOMPENSATIE-afstelling voorkomt dat de TOOMARMASSEMBLAGE over de plaat springt wegens de middelpuntvliedende kracht veroorzaakt door het draaien van het PLATEAU. De DWARSKRACHTCOMPENSATIE-bedieningsknop dient te worden ingesteld op dezelfde waarde als de naalddruk. Als uw CONTRAGEWICHT bijvoorbeeld is ingesteld op 3 gram, dan moet de ANTI-SKATING-waarde ook worden ingesteld op 3.

3 ANTI 2 SAYA TIME 1 0

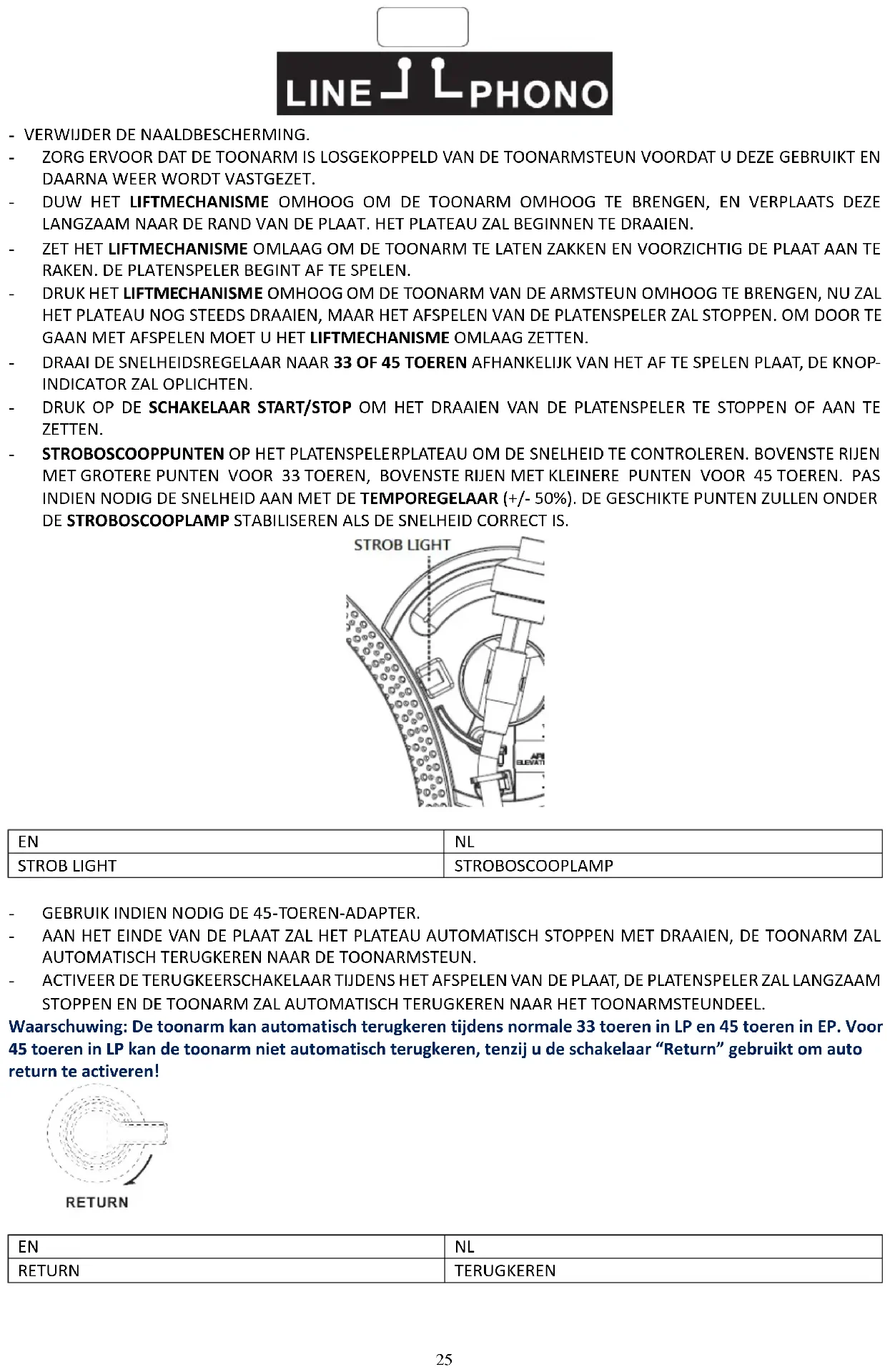

SCHAKELAAR PLATENSPELER

• DE SCHAKELAAR LIJN/PLATENSPELER IS TE VINDEN OP HET ACHTERPANEEL.
• SELECTEER "PHONO", HET AUDIOSIGNAAL ZAL DE INTERNE VOORVERSTERKER OMZEILEN ZONDER EEN PROCESSOR. VERVOLGENS MOET DE PLATENSPELER WORDEN VERBONDEN MET EEN EXTERNE VOORVERSTERKER OF PHONO-AANSLUITING VAN EEN VERSTERKER, INDIEN BESCHIKBAAR VOOR MUZIEK AFSPELEN.
• SELECTEER "LINE", AUDIOSIGNAAL WORDT VERWERKT DOOR EEN INTERNE VOORVERSTERKER. DE PLATENSPELER KAN RECHTSTREEKS WORDEN VERBONDEN MET EEN ACTIEVE LUIDSPREKER OF LIJN IN-AANSLUITING VAN EEN VERSTERKER VOOR MUZIEK AFSPELEN.

Waarschuwing: De toonarm kan automatisch terugkeren tijdens normale 33 toeren in LP en 45 toeren in EP. Voor 45 toeren in LP kan de toonarm niet automatisch terugkeren, tenzij u de schakelaar "Return" gebruikt om auto return te activeren!

RETURN

EN	NL
RETURN	TERUGKEREN

LIJNUITGANG

- DIT SYSTEEM KAN WORDEN AANGESLOTEN OP EEN EXTERN APPARAAT (BIJV. VERSTERKER EN ACTIEVE LUIDSPREKER) VIA DE AANSLUITING RCA LIJN-UIT AAN ACHTERKANT DE BEHUIZING.

PLATENSPELER DIGITALISEREN NAAR COMPUTER

Download de Audacity-software van https://www.audacityteam.org/download/ Sluit de Lenco L-92 aan op uw computer met de USB-kabel

Overzicht Audacity-software

Audacity is gratis software, onder licentie van de GNU Algemene Publieke Licentie (GPL). Meer informatie en open source-code zijn te vinden op het internet op https://www.audacityteam.org/download/

* Zorg er a.u.b. voor dat de software is geïnstalleerd voordat u van start gaat.

Uw PC instellen om met Audacity te werken

1. Sluit de meegeleverde USB-kabel aan op de platenspeler.
2. Sluit de linker USB-stekker van deze USB-kabel aan op uw pc.
3. Installeer de Audacity opnamesoftware.

4. Open het Audacity programma.

5. Selecteer "Preference" (Voorkeur) op het tabblad "Edit" (Bewerken) in het Audacity Menu.

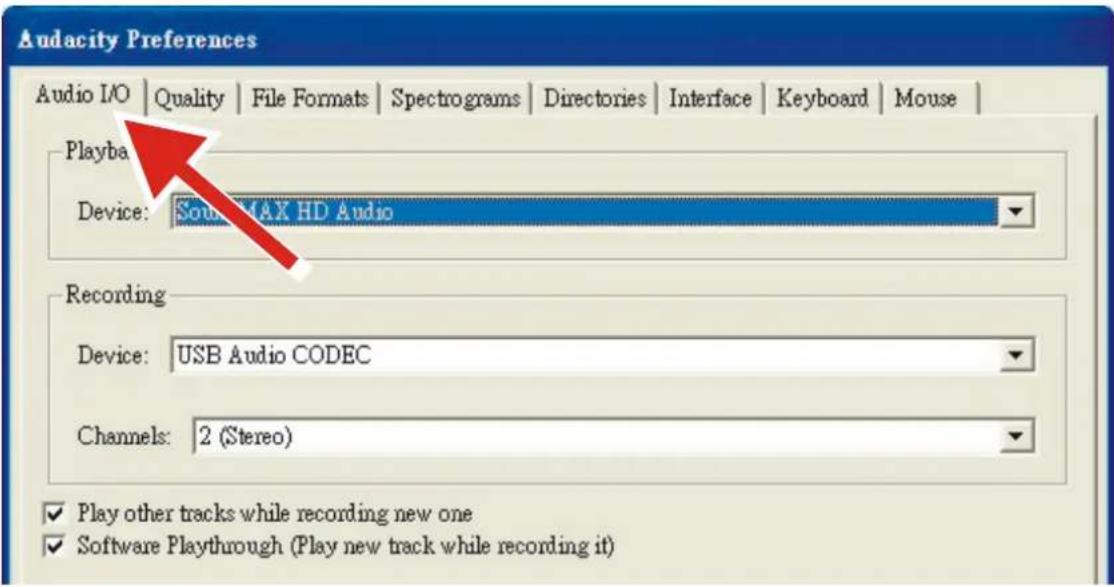

1. Selecteer het tabblad Audio I/O linksboven op het scherm.

2. Onder Afspelen, Apparaat, selecteer uw interne geluidskaart.
   • Onder Opnemen, Apparaat, selecteer USB Audio CODEC.
   • Onder Opname, Kanalen, selecteer 2 (Stereo).

3. Vink de box af gemarkeerd Play other tracks while recording new one (Andere tracks afspelen terwijl een nieuwe wordt opgenomen).
   • Vink de box af gemarkeerd Software Playthrough (Software Afspelen).

Albums opnemen met Audacity

1. Een project opslaan

• Audacity schrijft alle veranderde en opgenomen audio naar een folder met de naam Projectname_data, te vinden rechts van waar u het projectbestand zelf hebt opgeslagen.
• Selecteer dus Save Project as (project opslaan als) op het tabblad Audacity Bestand en kies een locatie en bestandsnaam voor uw project.
• Vergeet a.u.b. niet dat als u Audacity opnieuw start, alleen de menuoptie "Save As..." (opslaan als) beschikbaar is.

• Stel uw USB-platenspeler in om de track of het album af te spelen dat u wilt opnemen.
• Klik op de rode knop Opnemen om te beginnen met opnemen.
• Laat de toonarm op de USB-platenspeler zakken op het album of de track die u wilt opnemen.
• Klik op de blauwe knop Pauze 📄 om de opname te pauzeren. Druk nogmaals in om te vervolgen.
  • Klik op de gele Stoptoets .

Dat is alles. U kunt nu aan de slag met uw opname en de bewerkfuncties van Audacity uitproberen. Vergeet niet dat u de functie Ongedaan Maken vrijwel zonder beperkingen kunt gebruiken terwijl het project is geopend.

Algemeen Specificaties

Model:	L-92WA
Afmetingen:	450(B) x 355(D) x 130(H) mm
Gewicht:	3,6 kg
Stroomvoorziening:	AC-ADAPTER 100 V-240 V 50/60 Hz 0,65 A
Opgenomen vermogen:	3 W
Standaard testconditie:	Omgevingstemperatuur: 20 °C +/-2 °C
Relatieve vochtigheid:	65% +/- 5%

OPMERKING: Metingen kunnen worden uitgevoerd tussen 5 graden C tot 35 graden C en met een relatieve vochtigheid van 45% tot 85%.

Draaitafel:

Type:	2-snelhden volledig handmatig
Motor:	Miniatuur DC-borstels met permanente magneet
Aandrijfmethode:	Snaaraandrijving
Draaitafel:	332 mm (Aluminium)
Snelheden:	33 en 45 tpm
Wow en Flutter:	Minder dan 0,3% WRMS (JIS WTD) bij 33 tpm
S/R verhouding:	Meer dan 50 dB (DIN-B)
Pitchregeling:	+/- 50%
Draaimoment starten:	NVT
Remsysteem:	Elektronische rem
Starttijd:	Minder dan 2 sec.
Remtijd:	Minder dan 2 sec.
Tijd voor snelheidsverandering:	Minder dan 2 sec. van 33 naar 45 toeren.Minder dan 2 sec. van 45 naar 33 toeren.
USB-functie:	PC-link (opnemen van platenspeler naar computer via USB-poort)
Computerinterface:	USB 1.1 compatibel Windows 7/8/10 of MAC OSX

Toonarm:

Type:	Statische gebalanceerde S-vormige toonarm
Effectieve armlengte:	200 mm
Overhang:	10 mm
Storingshoek tracking:	Minder dan 3 graden
Verstelbereik trackingkracht:	3-4 g
Type patroon MM:	Audio Technica AT-3600L
Naalddruk:	3,0 ± 0,5 g
Patroongewicht:	2,5 ± 0,5 gr
Bereik dwarskrachtcompensatie:	0~4 g
Kanaalscheiding:	Meer dan 18 dB
Kanaalbalans:	Binnen 2,5 dB op 1 KHz

Voorversterker

Uitvoer:	150 mV +/-4 dB (IN: 2,5 mV, 1 KHz)
RIAA (frequentierespons):	20 Hz~20 KHz +1/-3 dB (IN: 1,5 mV, 1 KHz)

Voedingsadapter

Gebruik uitsluitend de voedingsadapter die in de gebruiksaanwijzing wordt vermeld

Informatie	Waarde en precisie
Naam of handelsmerk van de fabrikant, handelsregistratie en adres	Shenzhen Tianhangxing Electronics Co., Ltd.5/F, Building 10, Zhengzhong Industrial Park, Qiaotou Village, Fuyong Town, Baoan District. Shenzhen, Guangdong 518103 P.R. China
Modelaanduiding	THX-120050KB
Ingangsspanning	Invoer: 100-240 VAC
Ingangsfrequentie wisselstroom	50/60 Hz
Uitgangsspanning	12,0 V
Uitgangsstroom	0,5 A
Uitgang	6,0 W
Gemiddelde actieve efficiëntie	73%
Efficiëntie bij lage belasting (10%)	NVT
Verbruik onbelast vermogen	≤0,1 W

Garantie

Lenco biedt service en garantie aan overeenkomstig met de Europese wetgeving. Dit houdt in dat u, in het geval van reparaties (zowel tijdens als na de garantieperiode), contact moet opnemen met uw lokale handelaar.

Belangrijke opmerking: Het is niet mogelijk om producten die moeten worden gerepareerd rechtstreeks naar Lenco te sturen.

Belangrijke opmerking: de garantie verloopt als een onofficieel servicecenter het apparaat op wat voor manier dan ook heeft geopend, of er toegang toe heeft gekregen.

Het apparaat is niet geschikt voor professioneel gebruik. In het geval van professioneel gebruik worden alle garantieverplichtingen van de fabrikant nietig verklaard.

Disclaimer

Er worden regelmatig updates in de firmware en/of hardwarecomponenten gemaakt. Daardoor kunnen gedeelten van de instructie, de specificaties en afbeeldingen in deze documentatie enigszins verschillen van uw eigen situatie.

Alle onderwerpen die staan beschreven in deze handleiding zijn bedoeld als illustratie en zijn niet van toepassing op specifieke situaties. Aan de beschrijving in dit document kunnen geen rechten worden ontleend.

Afvoer van het oude apparaat

Dit symbool geeft aan dat het betreffende elektrische product of de accu/batterij niet mag worden verwijderd als algemeen huishoudelijk afval in Europa. Zorg voor een juiste afvalverwerking door het product en de accu/batterij in overeenstemming met alle van toepassing zijnde lokale wetten voor het verwijderen van elektrische apparatuur of accu's/batterijen te verwijderen. Als u dit doet, helpt u de natuurlijke bronnen te behouden en de standaard van milieubescherming te verbeteren bij de behandeling en verwijdering van elektrisch afval (Afgedankte Elektrische en Elektronische Apparatuur).

CE-markering

Producten met een CE keurmerk houden zich aan de EMC richtlijn (2014/30/EC) en de Richtlijn voor Lage Voltage (2014/35/EC) uitgegeven door de Europese Commissie.

Hierbij verklaart Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, Nederland, dat dit product voldoet aan de essentiële eisen.

De conformiteitsverklaring kan worden geraadpleegd op [e-mail]

Service

Bezoek voor meer informatie en helpdeskondersteuning www.lenco.com

Lenco Benelux BV, Thermiekstraat 1a, 6361 HB, Nuth, Nederland.
