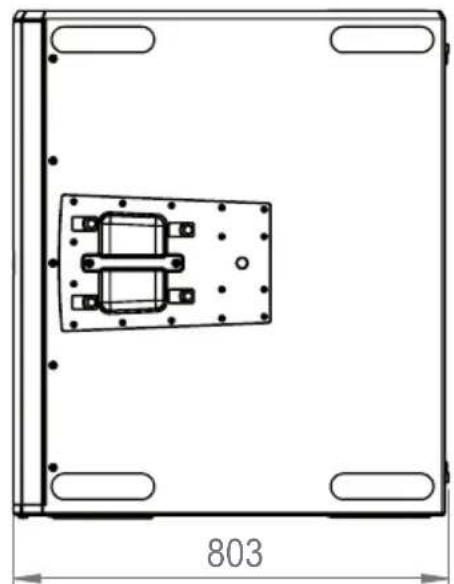

ABMESSUNGEN (mm) 35 TECHNISCHE DATEN 36 ENTSORGUNG 37 HERSTELLERERKLÄRUNGEN 38 FRANCAIS

Adam Hall GmbH hereby declares that this radio system type complies with Directive 2014/53/EU. The full text of the EU declaration of conformity is under the following Internet address available: www.adamhall.com/compliance/ Misprints and mistakes, as well as technical or other changes are reserved! ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH21 DEUTSCH SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjähri- gen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.

• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.

• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsan- leitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für professionelle Audioinstallation! Das Produkt ist für den professionellen Einsatz im Bereich der Audioinstallation entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet! Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Audi- oinstallationen vorgesehen! Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß! Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen! Das Produkt ist nicht geeignet für:

• Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.

• Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar

gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.

2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell

gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.

3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen

oder Zustände hingewiesen, die zu Verletzungen führen können.

4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen

oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können. DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI22 Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden. SICHERHEITSHINWEISE GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände

in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden.

Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.

4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mecha-

nisch beschädigt werden.

5. Überbrücken Sie niemals die Gerätesicherung.

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigun-

2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.

3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommen

4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt

werden. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH23 ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen aus-

gesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.

2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem

Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungs- wahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen Sie nur geeignete Netzkabel.

3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am

4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ

5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag)

6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out

Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.

7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von

Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.

2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht

herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten Sie dabei darauf, dass geltende Sicherheitsbestim- mungen eingehalten werden. WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen

3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle,

z. B. durch Stolperfallen zu vermeiden.

Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3 m. DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI24 VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen

besteht die Möglichkeit sich zu klemmen.

2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch

die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen. ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespei-

chern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.

3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.

4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene

5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.

6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und

Luftfeuchtigkeit entsprechend der Spezifizierung.

7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbe-

dingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.

8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN

geeignet. VORSICHT: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass am Ausgang angeschlossene Geräte bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die zu Gehörschäden führen können. Vermeiden Sie die Belastung durch hohe Lautstärken. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH25 SIGNALÜBERTRAGUNG PER FUNK (z.B. W-DMX oder Audio-Funksysteme, Bluetooth): Die Qualität und Leistungsfähigkeit kabelloser Signalübertragungen ist generell abhängig von den Umgebungsbedingungen. Einfluss auf die Reichweite und Signalstabilität haben z.B.:

• Abschirmung (z.B. Mauerwerk, Metallbauten, Wasser)

• Hohes Funkaufkommen (z.B. starke W-LAN Netze)

• Elektromagnetische Strahlung (z.B. LED-Videowände, Dimmer) Alle Reichweitenangaben beziehen sich auf Freifeldanwendung mit Sichtkontakt ohne Störeinflüsse! Der Betrieb von Sendeanlagen unterliegt behördlichen Bestimmungen. Diese können regional unterschiedlich ausfallen und müssen vor Inbetriebnahme vom Betreiber überprüft werden (z.B. Funkfrequenz und Sendeleistung). WARNUNG: Geräte mit kabelloser Signalübertragung sind nicht für den Betrieb in sensiblen Bereichen, in denen Funkbetrieb zu möglichen Wechselwirkungen führen kann, geeignet. Dazu zählen z.B.:

• Krankenhäuser, Gesundheitszentren oder andere Einrichtungen des Gesundheitswesens, die Patientenbehandlungen mit Fachpersonal und -ausrüstung durchführen.

• Ex-Bereiche der Klassen I, II und III

• Militärische Einrichtungen

• Flugzeuge oder Fahrzeuge

• Bereiche, in denen die Nutzung von Mobiltelefonen untersagt ist HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE

Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.

Dauerbetrieb oder dauerhafte Installation kann zur Beeinträchtigung der Funktion und vorzeitiger Alterung der Geräte führen. LIEFERUMFANG Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts sind enthalten:

• Bedienungsanleitung DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI26 EIGENSCHAFTEN MAILA SUB bildet die Basis eines jeden MAILA Systems. Der 2,5 kW starke 2x15‘‘ Hochleistungs-Subwoofer arbeitet im Bandpass-Design und liefert mit seinem neu entwickelten SysCore® DSP ein massives und druckvolles Bassfundament in jeder Anwendung. Das akustische Konzept des MAILA SUB basiert auf einem Planarwellen-Bandpass-Design mit Viertel- wellen-Horn und symmetrischem Treiberaufbau. Durch die gegenüberliegende Anordnung der beiden 15‘‘-Lautsprecher ermöglicht der MAILA SUB eine außergewöhnliche Impulskompensation, die in einem kraftvollen und präzisen Tieftondruck resultiert. Die vier großflächigen Bassreflex-Öffnungen sorgen im Zusammenspiel mit dem Gehäuseaufbau für eine optimierte Luftströmung und reduzierte Strömungsverluste, was nicht nur zu einem geringeren Geräuschpegel, sondern vor allem zu einem höheren Wirkungsgrad bei niedrigen Frequenzen führt. Das Gehäuse des Subwoofers besteht aus 18 mm starkem Birkensperrholz mit integrierten Stahlverstre- bungen. Dem harten Road-Alltag trotzt der MAIL SUB mit einer strapazierfähigen Polyurea-Lackierung. Insgesamt sechs Tragegriffe sorgen für optimalen Grip beim Auf- und Abbau. Für den komfortablen Transport auf längeren Wegen ist das optionale MAILA SUB CB Rollbrett die optimale Wahl. Mit LogoLink® hat LD Systems MAILA eine weitere Innovation spendiert. Über die kostenlose MAILA App (iPadOS) lässt sich jedes MAILA System schnell, einfach und detailliert anpassen und kabellos mit Software-Updates versorgen. Einmal verbunden, erkennt die App automatisch die vorhandenen MAILA-Komponenten und ermöglicht die optimale Einrichtung des Systems im Vorfeld sowie während eines Events. Der Clou: Die erforderlichen Wireless-Antennen sind unsichtbar in das LD-Logo des MAILA SUB integriert. MAILA APP (iPadOS) Die MAILA App für iPadOS ist kostenlos im App Store erhältlich. AUFBAU Der Subwoofer verfügt über 6 ergonomische Tragegriffe, die ein komfortables Transportieren ermögli- chen. Rutschfeste Gummischienen befinden sich auf der Unterseite und auf einer Gehäuseseite, so dass der Subwoofer sowohl senkrecht stehend als auch auf der Seite liegend aufgestellt werden kann. Eine Verbindungsplatte für die Lautsprechersäule LD MAILA COL befindet sich auf der Oberseite des Subwoo- fers und eine auf der den seitlichen Gummischienen gegenüberliegenden Seite. Ebenso befinden sich M20 Gewinde zum Montieren der Distanzstange LD MAILA DB und zum Sichern der MAILA COL Lautspre- chersäule in den Verbindungsplatten. GEFAHR: Stellen Sie Subwoofer stets an einer geeigneten Stelle auf einen ausreichend tragfähigen, ebenen und waagerechten Untergrund. Stellen Sie sicher, dass der Subwoofer bzw. das Laut- sprechersystem z.B. nicht von einer Bühnenkante fallen kann (z.B. durch Vibration). MAILA ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH27

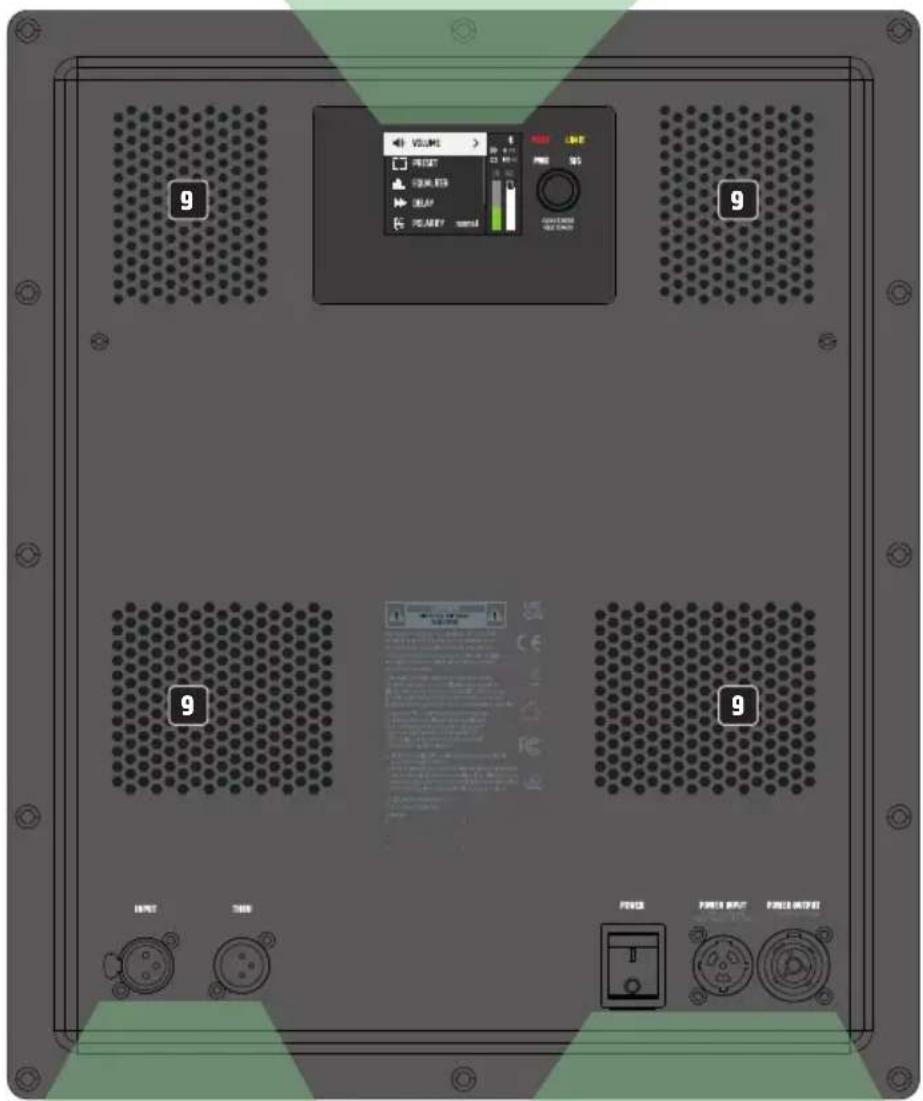

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER INPUT PowerCON TRUE1 Netzeingangsbuchse. Ein geeignetes Netzkabel befindet sich im Lieferumfang DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI28

POWER Ein- und Ausschalter. Schalten Sie den Lautsprecher stets als letztes Gerät in der Signalkette ein und als erstes Gerät wieder aus.

POWER OUTPUT Die PowerCON TRUE1 Netzausgangsbuchse dient der Spannungsversorgung weiterer Systemkomponen- ten. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet!

INPUT Symmetrischer Line-Eingang mit verriegelbarer, weiblicher 3-Pol XLR-Buchse.

THRU Symmetrischer Line-Ausgang zum Weiterleiten des Line-Eingangssignals (männliche 3-Pol XLR-Buchse).

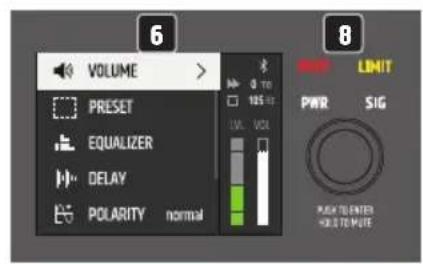

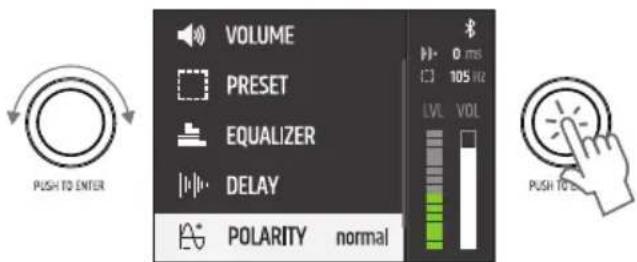

LC-DISPLAY Multifunktionales Grafik-LC-Display mit Beleuchtung.

Dreh-Drück-Encoder zum Navigieren im Hauptmenü und den Untermenüs und zum Anpassen von Sys- temeinstellungen. Wählen Sie die einzelnen Menüpunkte im Hauptmenü und in den Untermenüs durch Drehen des Encoders aus und bestätigen die Auswahl durch Drücken auf den Encoder. Ändern Sie einen Zahlenwert oder Status in einem Menüpunkt durch Drehen des Encoders und bestätigen die Änderung durch Drücken auf den Encoder. Um in der Menüstruktur eine Ebene höher zu gelangen, wählen Sie das Pfeilsymbol < aus und bestätigen die Auswahl. Drücken Sie für circa 2 Sekunden auf den Encoder, um den Subwoofer stummzuschalten und abermals für circa 2 Sekunden, um die Stummschaltung wieder aufzuheben.

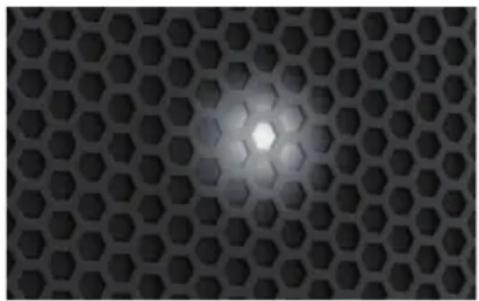

PWR - (Power) Die weiße Anzeige-LED leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. SIG - (Signal) Die weiße Anzeige-LED leuchtet auf, wenn am Gerät ein Audiosignal anliegt. LIMIT - (Limiter) Die gelbe Anzeige-LED leuchtet auf, wenn das Lautsprecher-System im oberen Grenzbereich betrie- ben wird. Ein kurzes Aufleuchten der LED ist dabei unkritisch. Um das System zu schützen, wird ein überhöhter Signal-Pegel vom integrierten Limiter sanft heruntergeregelt. Leuchtet die Limiter-LED länger oder dauerhaft, reduzieren Sie den Lautstärkepegel. PROT - (Protect) Die rote Anzeige-LED leuchtet auf, falls der Subwoofer überlastet wird bzw. überhitzt. Der Subwoofer wird dabei automatisch stummgeschaltet. Nach Erreichen normaler Betriebsbedingungen wechselt das Gerät nach einigen Minuten wieder in den normalen Betriebsmodus.

Um Schäden am Gerät zu vermeiden, decken Sie die Lüftungsöffnungen auf der Rückseite nicht ab und sorgen dafür, dass Luft ungehindert zirkulieren kann. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH29 BEDIENUNG HINWEISE

• Beim Einschaltvorgang werden alle Einstellungen, wie z.B. PRESET und EQUALIZER, so geladen, wie sie vor dem Ausschalten des Subwoofers eingestellt waren. Nach kurzer Zeit ist der Subwoofer betriebsbereit.

• Nach circa 30 Sekunden ohne Eingabe per Dreh-Drück-Encoder verlässt das Anzeigesystem untere Ebenen in der Menüstruktur und die Hauptanzeige mit der Auswahl VOLUME wird automatisch angezeigt. DISPLAY HAUPTANZEIGE Im normalen Betrieb ist die Hauptanzeige aktiviert, dabei werden das Hauptmenü, das eingestellte Delay und das aktivierte Preset angezeigt. Grafisch angezeigt werden der Bluetooth Status, der Laut- stärkepegel (LVL) und die Verstärkung (VOL). Leuchtet das oberste Segment der Pegelanzeige rot, wird damit signalisiert, dass die Eingangsstufe über der Verzerrungsgrenze betrieben wird (Clip). Reduzieren Sie den Ausgangspegel des Zuspielgeräts (z.B. Mischpult) so weit, bis das Clip-Segment nicht mehr leuchtet und der Subwoofer Audiosignale verzerrungsfrei wiedergibt. VOLUME Um den Pegel des Subwoofers einzustellen, wählen Sie im Hauptmenü VOLUME aus, bestätigen, stellen dann den gewünschten Wert von -40 dB bis +10 dB ein und bestätigen abermals. EQ ONNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER EQ OFFNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER 0 msLVL VOL +0.0 VOLUME 105 Hz

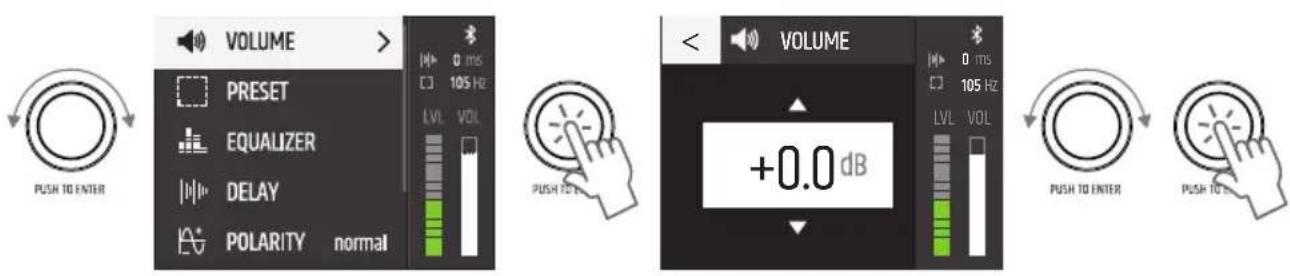

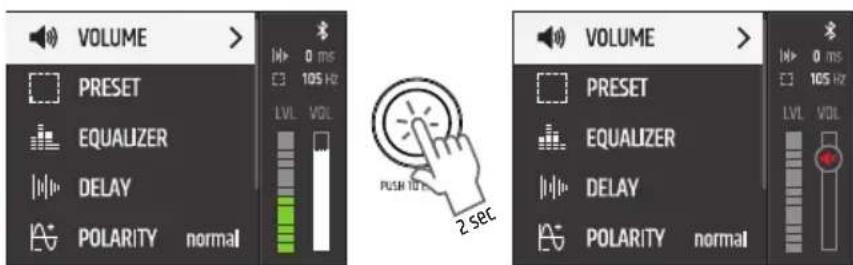

2 sec Mute: Drücken Sie für circa 2 Sekunden auf den Encoder, um den Subwoofer stummzuschalten und abermals für circa 2 Sekunden, um die Stummschaltung wieder aufzuheben (auf allen Menüebenen). EQ ONNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER EQ OFFNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER 0 ms LVL VOL +0.0 VOLUME 105 Hz

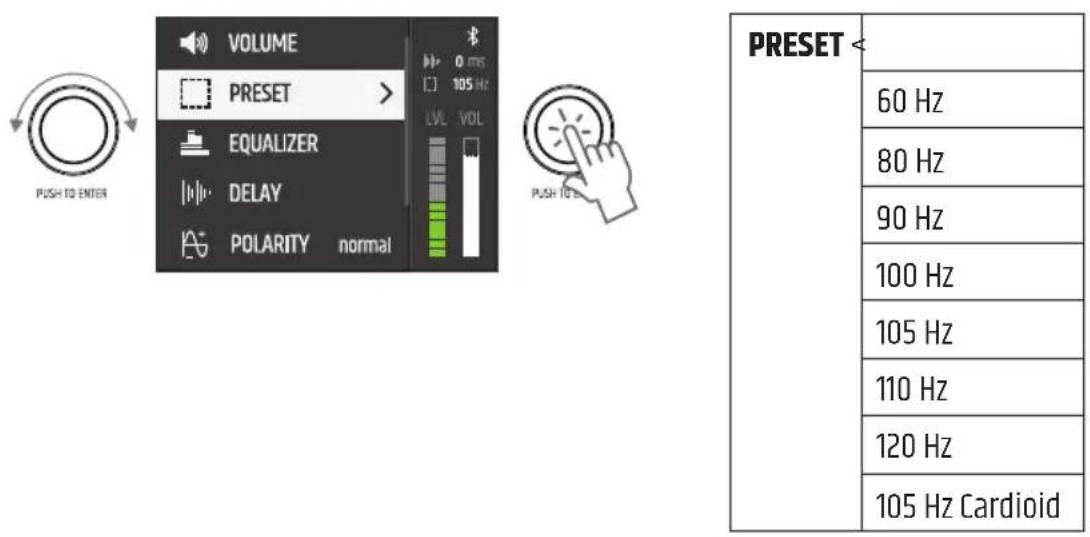

2 sec DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI30 PRESET Um die obere Trennfrequenz des Subwoofers einzustellen, wählen Sie im Hauptmenü PRESET aus, bestätigen, wählen dann das gewünschte Preset aus und bestätigen abermals. Zum Verlassen der Menüebene wählen Sie das Pfeilsymbol aus und bestätigen die Auswahl. EQ ONNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER EQ OFFNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER 0 ms LVL VOL +0.0 VOLUME 105 Hz

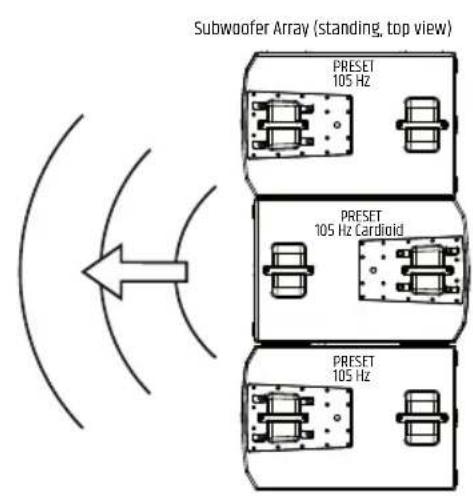

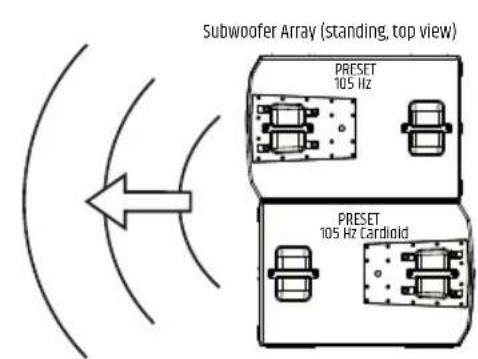

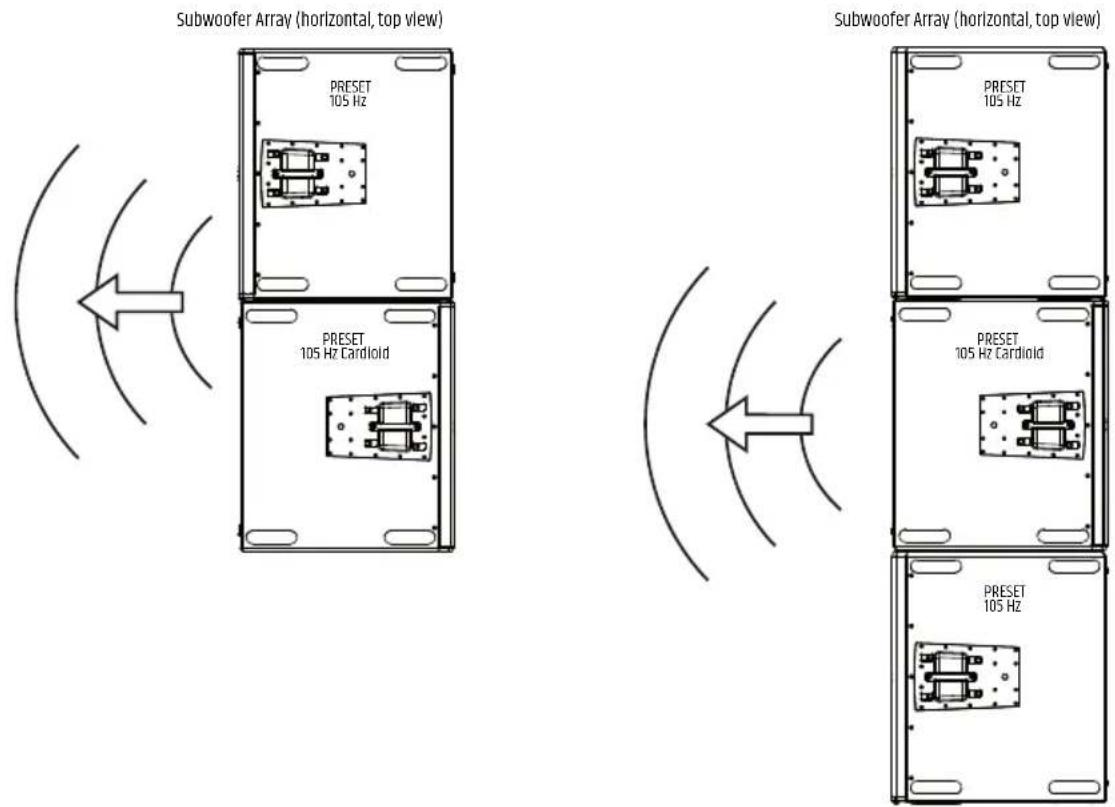

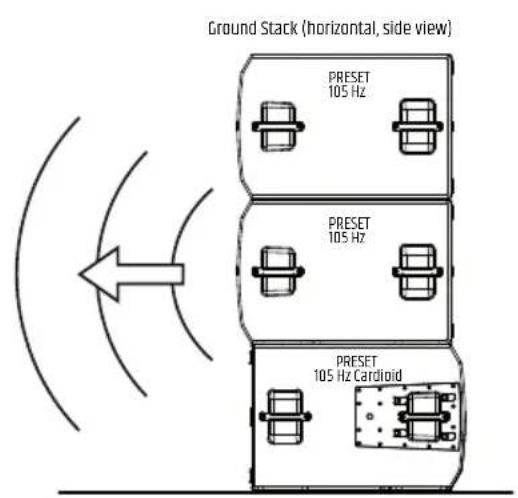

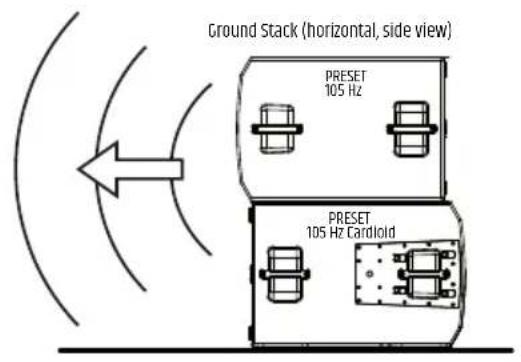

2 sec Mit Hilfe von einem bzw. zwei weiteren Subwoofern (gleiche Modelle, gleicher Softwarestand) und dem Preset 105 Hz Cardioid kann ein Subwoofer-Array mit gerichteter Abstrahlung realisiert werden. Die Anordnung der Subwoofer erfolgt liegend übereinandergestapelt (Ground Stack) und aufrecht stehend (standing) oder liegend (horizontal) nebeneinandergestellt (siehe Abbildungen). PRESET105 HzPRESET 105 Hz Cardioid PRESET105 HzPRESET105 HzPRESET 105 Hz CardioidPRESET105 HzPRESET105 HzPRESET105 HzPRESET105 HzPRESET 105 Hz CardioidPRESET 105 Hz CardioidGround Stack (horizontal, side view) Ground Stack (horizontal, side view) Subwoofer Array (standing, top view)Subwoofer Array (horizontal, top view)PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (horizontal, top view)PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (standing, top view) PRESET105 HzPRESET 105 Hz CardioidPRESET105 HzPRESET105 HzPRESET 105 Hz CardioidPRESET105 HzPRESET105 HzPRESET105 HzPRESET105 HzPRESET 105 Hz CardioidPRESET 105 Hz CardioidGround Stack (horizontal, side view)Ground Stack (horizontal, side view)Subwoofer Array (standing, top view)Subwoofer Array (horizontal, top view)PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (horizontal, top view) PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (standing, top view) PRESET105 HzPRESET 105 Hz Cardioid PRESET105 HzPRESET105 HzPRESET 105 Hz Cardioid PRESET105 HzPRESET105 HzPRESET105 HzPRESET105 HzPRESET 105 Hz CardioidPRESET 105 Hz Cardioid Ground Stack (horizontal, side view) Ground Stack (horizontal, side view)Subwoofer Array (standing, top view)Subwoofer Array (horizontal, top view)PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (horizontal, top view)PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (standing, top view) PRESET105 HzPRESET 105 Hz CardioidPRESET105 HzPRESET105 HzPRESET 105 Hz Cardioid PRESET105 Hz PRESET105 HzPRESET105 Hz PRESET105 HzPRESET 105 Hz Cardioid PRESET 105 Hz CardioidGround Stack (horizontal, side view)Ground Stack (horizontal, side view)Subwoofer Array (standing, top view)Subwoofer Array (horizontal, top view)PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (horizontal, top view)PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (standing, top view) PRESET < 60 Hz 80 Hz 90 Hz 100 Hz 105 Hz 110 Hz 120 Hz 105 Hz Cardioid ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH31 PRESET105 HzPRESET 105 Hz CardioidPRESET105 HzPRESET105 HzPRESET 105 Hz CardioidPRESET105 Hz PRESET105 HzPRESET105 Hz PRESET105 HzPRESET 105 Hz Cardioid PRESET 105 Hz Cardioid Ground Stack (horizontal, side view)Ground Stack (horizontal, side view)Subwoofer Array (standing, top view) Subwoofer Array (horizontal, top view) PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (horizontal, top view)PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (standing, top view) PRESET105 HzPRESET 105 Hz CardioidPRESET105 HzPRESET105 HzPRESET 105 Hz CardioidPRESET105 HzPRESET105 HzPRESET105 HzPRESET105 HzPRESET 105 Hz CardioidPRESET 105 Hz CardioidGround Stack (horizontal, side view)Ground Stack (horizontal, side view)Subwoofer Array (standing, top view)Subwoofer Array (horizontal, top view) PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (horizontal, top view) PRESET105 HzPRESET 105 Hz CardioidSubwoofer Array (standing, top view) EQUALIZER Der integrierte DSP (Digital Signal Processor) verfügt über einen leistungsstarken 10-Band vollparamet- rischen Equalizer. Wählen Sie im Hauptmenü EQUALIZER aus und bestätigen die Auswahl. EQ ONNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER EQ OFFNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER 0 ms LVL VOL +0.0 VOLUME 105 Hz

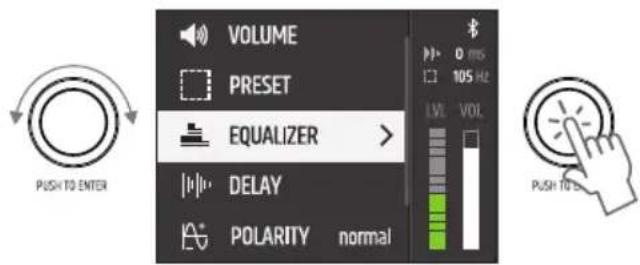

2 sec Die Funktionsweise der Equalizer-Bänder 1 und 10 kann wahlweise als vollparametrisch oder als Low- Shelf (Band 1, LS) bzw. Hi-Shelf (Band 10, HS) eingestellt werden.

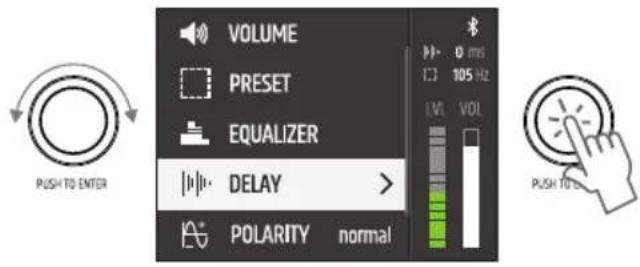

6 30 - 20000 0.1 - 10.0 -20 - +10 7 30 - 20000 0.1 - 10.0 -20 - +10 8 30 - 20000 0.1 - 10.0 -20 - +10 9 30 - 20000 0.1 - 10.0 -20 - +10 10 30 - 20000 0.1 - 10.0 / HS -20 - +10 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI32 Zum Einstellen der Frequenz in Hertz unter FREQ, des Q-Faktors bzw. der Funktionsweise von Band 1 und 10 unter Q und der Verstärkung in dB unter GAIN wählen Sie die entsprechende Spalte im gewünschten Equalizer-Band (NR 1 - 10) aus, bestätigen, stellen den Wert nach Wunsch ein und bestätigen abermals. Der ausgewählte Wert wird dabei weiß hinterlegt dargestellt. Die EQ-Bänder können einzeln deaktiviert werden, indem Sie die Bandnummer auswählen und bestäti- gen. Anstelle eines Häkchensymbols wird nun ein X angezeigt und die Werte im entsprechenden Band erscheinen ausgegraut. Zum Aktivieren des Bands erneut auswählen und bestätigen. Der gesamte Equalizer kann deaktiviert werden, indem Sie die Zeile EQ auswählen, bestätigen, dann OFF auswählen und abermals bestätigen. Alle Werte im Equalizer werden nun ausgegraut dargestellt. Zum Aktivieren des Equalizers wählen Sie ON aus und bestätigen. Zum Verlassen der Menüebene wäh- len Sie das Pfeilsymbol aus und bestätigen die Auswahl. DELAY Zum zeitlichen Verzögern des Audiosignals wählen Sie DELAY aus, bestätigen, wählen dann den gewünschten Untermenüpunkt aus und bestätigen abermals. Der Wert bzw. Status kann nun wunschge- mäß eingestellt werden, bestätigen Sie jede Eingabe. EQ ONNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER EQ OFFNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER 0 ms LVL VOL +0.0 VOLUME 105 Hz 2 sec DELAY TIME x.x ms / m / ft Delay-Zeit in der ausgewählten Delay-Einheit einstellen DELAY UNIT ms Delay-Einheit Millisekunden m Delay-Einheit Meter ft Delay-Einheit Fuß TEMPERATURE x °C / °F Umgebungstemperatur in der ausgewählten Temperatureinheit einstellen TEMP. UNIT °c Temperatureinheit Celsius °F Temperatureinheit Fahrenheit Zum Verlassen der Menüebene wählen Sie das Pfeilsymbol aus und bestätigen die Auswahl. POLARITY Zum Einstellen der Polarität des Audiosignals wählen Sie POLARITY aus, bestätigen, wählen dann den gewünschten Status aus und bestätigen die Auswahl. EQ ONNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER EQ OFFNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER 0 ms LVL VOL +0.0 VOLUME 105 Hz 2 sec POLARITY normal normale Polarität inverted invertierte Polarität ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH33 ROTATION Zum Einstellen der Drehung der Display-Anzeige wählen Sie ROTATION aus, bestätigen, wählen dann den gewünschten Status aus und bestätigen die Auswahl. EQ ONNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER EQ OFFNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER 0 ms LVL VOL +0.0 VOLUME 105 Hz 2 sec ROTATION standing Subwoofer aufrecht stehend horizontal Subwoofer seitlich liegend SETTINGS Um in das Menü für die Systemeinstellungen zu gelangen, wählen Sie SETTINGS aus und bestätigen die Auswahl. Wählen Sie dann den gewünschten Untermenüpunkt aus und bestätigen die Auswahl. EQ ONNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER EQ OFFNR FREQ Q GAIN1 10.000 1.2 -8.52 4.000 0.8 +3.03 2.000 2.5 -10.04 500 0 +9.0 0 ms LVL VOL105 Hz EQUALIZER 0 ms LVL VOL +0.0 VOLUME 105 Hz 2 sec SYSTEM STATE

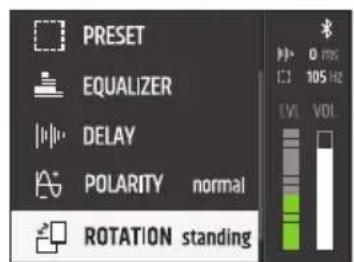

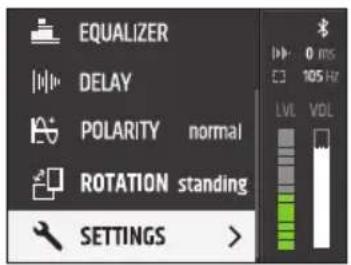

ANZEIGE DER SYSTEMSTATUS

PIN LOCK * * * * Enter PIN code to LOCK Schützen Sie den Subwoofer vor versehendlicher und unbefugter Bedienung, indem Sie die Sperrfunktion aktivieren. Geben Sie eine 4-stellige PIN ein und bestätigen die Eingabe. Der Zugriff kann nun nur nach Eingabe der PIN erfolgen. PIN Zurücksetzen: Beim Einschalten den Encoder gedrückt halten. BLUETOOTH OFF EQ ON

2 sec Bluetooth deaktiviert.

2 sec Bluetooth aktiviert, Zugriff auf das System per Tablet App ermöglicht. DISPLAY Brightness Einstellen der Display-Helligkeit von 10% bis 100%. Screensaver active Deaktivierung der Display-Beleuchtung nach circa 1 Minute ohne Eingabe per Dreh-Drück-Encoder. inactive Display-Beleuchtung permanent an. RESET FACTORY DEFAULT Werkseinstellungen wiederherstellen: RESET auswählen und bestätigen. RESET (die Abbildungen im Gerätemenü können je nach Softwarestand leicht variieren) DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI34 MAILA APP Laden Sie die im App Store kostenlos verfügbare MAILA App auf Ihr Tablet und installieren sie. Aktivieren Sie Bluetooth in den Systemeinstellungen der aktiven MAILA Komponenten. Aktivieren Sie Bluetooth ebenfalls in den Systemeinstellungen Ihres Tablets und starten die MAILA App. Die MAILA Komponenten mit aktiviertem Bluetooth in Reichweite werden nun automatisch nach kurzer Zeit in der MAILA App angezeigt. FIRMWARE UPDATE Überprüfen Sie mit Hilfe der MAILA App, ob eine neue Firmware für ihr Gerät erhältlich ist. Starten Sie die Update-Prozedur per MAILA App. Achten Sie dabei darauf, dass eine stabile Funkverbindung zwischen Gerät und Tablet besteht und schalten weder Gerät noch Tablet aus, bevor die Update-Prozedur abge- schlossen ist. Ein Abbruch der Update-Prozedur kann zu Fehlfunktionen des Geräts führen. Die MAILA App für IPadOS ist kostenlos im App Store erhältlich. INDICATION-LED Der Subwoofer verfügt über eine weiße Indication-LED auf der Vorderseite hinter dem Frontgitter. Diese kann zum einfachen Identifizieren des Subwoofers mit Hilfe der MAILA App aktiviert werden. Die MAILA App für iPadOS ist kostenlos im App Store erhältlich.

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungs- intensität und -umgebung. Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzu- reichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen. PFLEGE (VOM ANWENDER DURCHFÜHRBAR) WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden. HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH35

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf

zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.

2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall

des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden).

3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.

4. Es dürfen generell keine Reinigungsmittel oder Mittel mit schleifender Wirkung zur Pflege verwen-

det werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen.

5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.

WARTUNG UND REPARATUR (NUR DURCH FACHPERSONAL) GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen. HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur vom Hersteller autorisiertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an den Hersteller. HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsan- spruch beeinträchtigen. ABMESSUNGEN (mm) 935,7

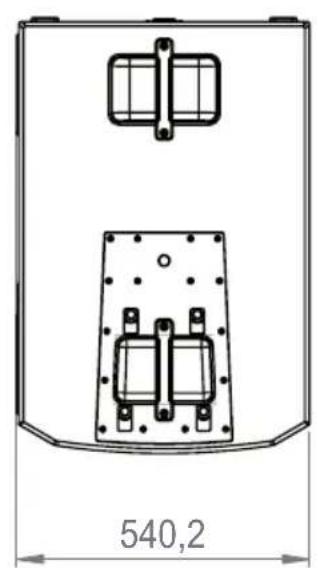

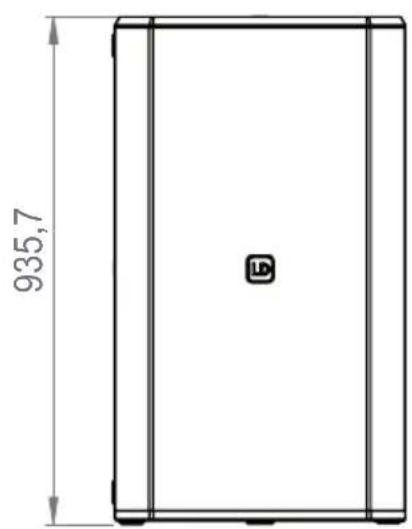

540,2 MAILA SUB 1:15 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI36 TECHNISCHE DATEN Artikelnummer LDMAILASUB Produktart MAILA Subwoofer Typ Aktiv Größe Tieftöner 2 x 15 " Magnet Tieftöner Neodym Marke Tieftöner Custom Made Schwingspule Tieftöner 4 "/100mm Verstärker Class D Leistung (RMS) 2500 W Frequenzgang (-6dB) 33 Hz - Preset Schutzschaltungen Limiter, Überhitzung, Überspannung Eingangsimpedanz 20000 Ohm Bedienelemente Dreh-Drück Encoder, Ein- / Ausschalter Anzeigeelemente LC-Display, Indication-LED, Limit, Power, Protect, Signal Line-Eingänge 1 Line-Eingangsanschlüsse XLR Line-Ausgänge 1 Line-Ausgangsanschlüsse XLR Wireless-Verbindung LogoLink® für App Steuerung Betriebsspannung 100 V - 240 V AC / 50 - 60 Hz Leistungsaufnahme (max.) 1300 W Betriebstemperatur 0 - 40 °C Relative Luftfeuchtigkeit < 80 %, nicht kondensierend Gehäusematerial 18 mm Birkensperrholz Gehäuseoberfläche Polyurea Gehäusebauart Quarter Wave Horn Bandpass Anzahl Griffe 6 Breite 540 mm Höhe 934 mm Tiefe 803 mm Gewicht 90 kg DSP Characteristic Bit - Tiefe AD / DA Wandler 24 Bit Sampling-Frequenz 48 kHz ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH37 Artikelnummer LDMAILASUB Bluetooth Bluetooth-Version 4.2 Bluetooth-Sendeleistung 9 dBm Bluetooth-Frequenzbereich 2402-2480 MHz ENTSORGUNG Verpackung:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf

2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und

Wertstoffverordnungen in Ihrem Land. Gerät:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in

der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte und Batterien gehören nicht in den Hausmüll. Das Altgerät bzw. Batterien müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!

2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.

3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglich-

keiten über den Händler, bei dem das Produkt erworben wurde, oder über die entspre- chenden regionalen Behörden. Batterien und Akkus:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über

einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden.

2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.

3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglich-

keiten über den Händler, bei dem das Produkt erworben wurde, oder über die entspre- chenden regionalen Behörden.

4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können,

müssen an einer Sammelstelle für Elektrogeräte abgegeben werden. DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI38 HERSTELLERERKLÄRUNGEN
