Produkttyp	Elektrischer Farbsprayer (abnehmbare Front)
Marke	Wagner
Modell	StandardSpray
Kategorie	Spritzpistole
Hauptverwendung	Auftragen von wasser- und lösemittelhaltigen Farben und Lacken
Anwendbare Produkte	Lösemittelhaltige Farben, wasserverdünnbare Farben, Abbeizer, Lasuren, Imprägnierungen, Öle, Lacke, Antirostfarben, Effektfarben
Nicht anwendbare Produkte	Innenwandfarben, stark abrasive Produkte, Säuren, Alkalien, Produkte mit Flammpunkt unter 21 °C
Behälterkapazität	1000 ml
Düse	S 4.1
Befestigungssystem	CLICK&PAINT SYSTEM
Strahleinstellungen	Strahlbreite und Ausrichtung (vertikal/horizontal) über Einstellringe
Kompatible Zubehörteile	Alle Zubehörteile des CLICK&PAINT SYSTEMS
Stromversorgung	Über das Basisgerät (nicht enthalten)
Abmessungen (ca.)	300 x 200 x 100 mm
Gewicht (ca.)	1,2 kg (mit Behälter)
Wartung	Nach jedem Gebrauch reinigen; Angaben des Produktherstellers beachten
Umweltschutz	Gerät und Zubehör an einer Sammelstelle recyceln
Montage	Abnehmbare Front in den Griff einsetzen und bis zum Einrasten drehen
Ersatzteile	Erhältlich mit Bestellnummern (siehe Anleitung)
Sicherheit	Nur Wagner-Zubehör verwenden; vollständige Bedienungsanleitung lesen
Garantie	Herstellergarantie unter Vorbehalt der Verwendung von Wagner-Zubehör

Häufig gestellte Fragen - StandardSpray WAGNER

Welche Farbtypen kann ich mit dem StandardSpray verwenden?

Sie können lösemittelhaltige Farben und wasserverdünnbare Farben sowie Abbeizer, Lasuren, Imprägnierungen, Öle, Lacke, Antirostfarben und Effektfarben verwenden. Innenwandfarben und stark abrasive, saure oder alkalische Produkte sind jedoch nicht geeignet.

Kann ich mit dem StandardSpray Innenwandfarbe sprühen?

Nein, Innenwandfarben (wasser- oder lösemittelbasiert) können mit dieser abnehmbaren Front nicht aufgetragen werden. Verwenden Sie stattdessen die für diesen Produkttyp empfohlene WallSpray-Front (weiß).

Wie montiere ich die abnehmbare StandardSpray-Front an der Spritzpistole?

Setzen Sie die abnehmbare Front in den Pistolengriff ein und richten Sie die beiden Pfeile aus. Drehen Sie dann den Griff in Pfeilrichtung, bis ein Einrastklicken zu hören ist. Zum Entfernen drücken Sie den Verschluss unter dem Abzug nach unten und drehen die Front.

Wie stelle ich die Breite und Ausrichtung des Sprühstrahls ein?

Verwenden Sie den Einstellhebel für die Strahlbreite (Teil 2) und den Einstellring für die vertikale/horizontale Ausrichtung (Teil 3). Weitere Details zur Sprühtechnik finden Sie in der Bedienungsanleitung des Basisgeräts.

Wie reinige ich die Spritzpistole nach dem Gebrauch?

Leeren Sie den Behälter und spülen Sie ihn mit dem geeigneten Lösemittel (Wasser oder Verdünnung je nach verwendetem Produkt). Reinigen Sie Düse, Luftkappe und Filter. Befolgen Sie die Empfehlungen des Herstellers des Beschichtungsprodukts.

Kann ich nicht-Wagner Zubehör mit dem StandardSpray verwenden?

Die Verwendung von Zubehör oder Ersatzteilen anderer Hersteller als Wagner kann Haftung und Garantie ausschließen. Wagner-Zubehör ist garantiert sicherheitskonform.

Wo finde ich Ersatzteile für den StandardSpray?

Die Ersatzteile sind in der Anleitung mit ihren Bestellnummern aufgeführt. Sie können sie bei Ihrem Fachhändler oder dem Wagner-Kundendienst bestellen.

Was tun, wenn das Sprühen unregelmäßig ist?

Überprüfen Sie, ob das Produkt richtig verdünnt und gefiltert ist. Reinigen Sie Düse und Ansaugfilter. Stellen Sie sicher, dass der Behälter gut gefüllt und der Ansaugschlauch nicht verstopft ist. Lesen Sie die Bedienungsanleitung des Basisgeräts.

Wie pflege ich den O-Ring und die beweglichen Teile?

Verwenden Sie das Wagner-Schmierfett (Art.-Nr. 2315 539), um O-Ring und bewegliche Teile nach der Reinigung zu schmieren. Dies gewährleistet eine gute Abdichtung und dauerhaften Betrieb.

Wie hoch ist der Mindestflammpunkt der verwendbaren Produkte?

Produkte mit einem Flammpunkt unter 21 °C dürfen nicht mit dem StandardSpray verwendet werden. Beachten Sie stets die Sicherheitshinweise des Produktherstellers.

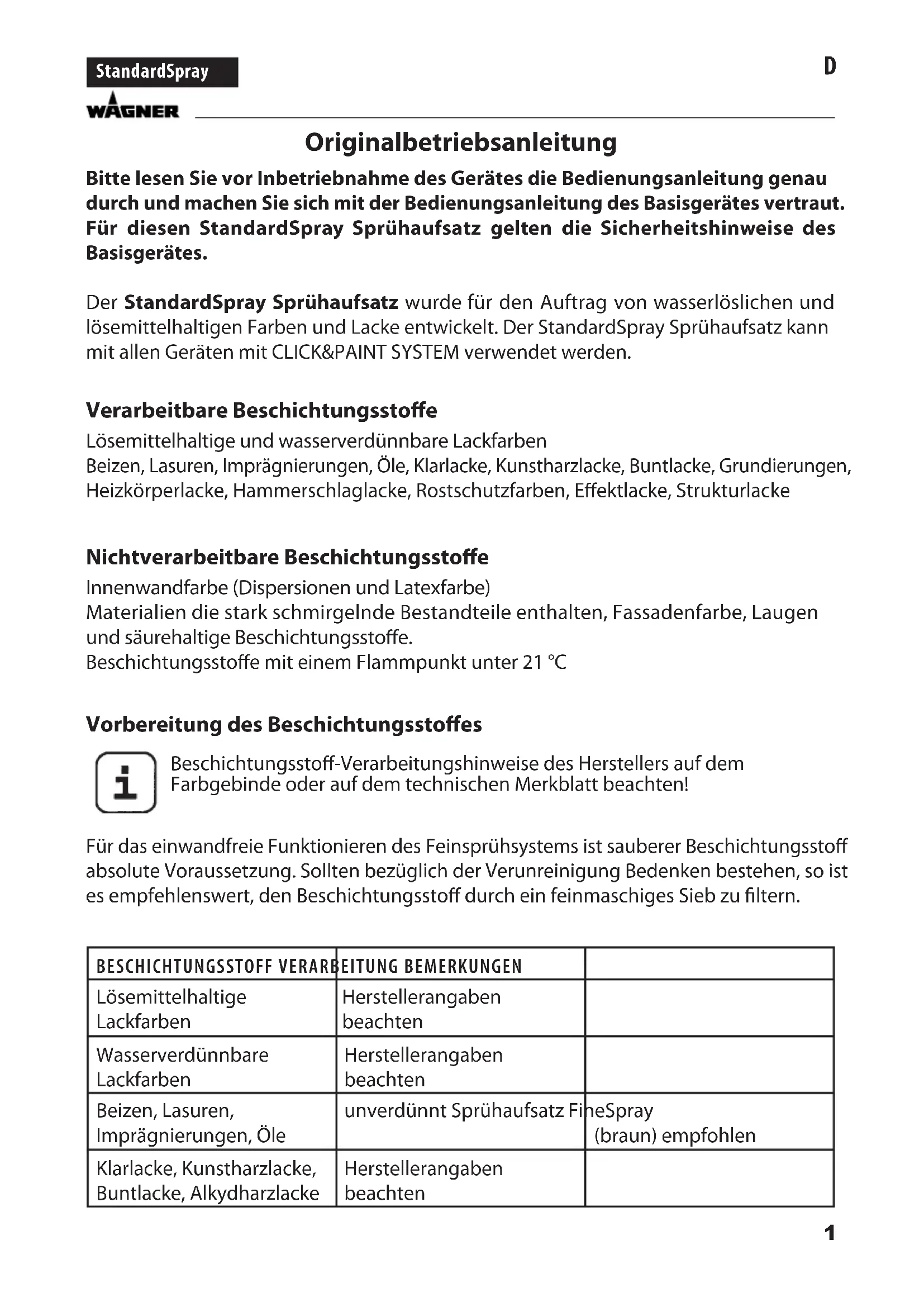

BEDIENUNGSANLEITUNG StandardSpray WAGNER

Originalbetriebsanleitung

Bitte lessen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung genau durch und machen Sie sich mit der Bedienungsanleitung des Basisgerätes vertraut. Für diesen StandardSpray Sprühaufsatz gelten die Sicherheitshinweise des Basisgerätes.

Der StandardSpray Sprühaufsatz wurde für den Auftrag von wasserlöslichen und losemittelhaltigen Farben und Lacke entwickelt. Der StandardSpray Sprühaufsatz kann mit allen Geräten mit CLICK&PAINT SYSTEM verwendet werden.

Verarbeitbare Beschichtungsstoffe

Lösemittelhaltige und wasserverdūnnbare Lackfarben

Beizen, Lasuren, Imprägnierungen, Öle, Klarlacke, Kunstharzlacke, Buntlacke, Grundierungen, Heizkörperlacke, Hammerschlaglacke, Rostschutzfarben, Effektlacke, Strukturlacke

Nichtverarbeitbare Beschichtungsstoffe

Innenwandfarbe (Dispersionen und Latexfarbe)

Materialien die stark schmirgelnde Bestandteile enthalten, Fassadenfarbe, Laugen und saurehaltige Beschichtungsstoffe.

Beschichtungsstoffe mit einem Flammpunkt unter 21^

Vorbereitung des Beschichtungsstoffes

Beschichtungsstoff-Verarbeitungshinweise des Herstellers auf dem Farbgebinde oder auf dem technischen Merkblatt beachten!

Für das einwandfrei Funktionieren des Feinsprühsystems ist sauberer Beschichtungsstoff absolute Voraussetzung. Sollten bezüglich der Verunreinigung Bedenken bestehen, so ist es empfehlenswert, den Beschichtungsstoff durch ein feinmaschiges Sieb zu filtern.

BESCHICHTUNGSTOFF VERARB EITUNG BEMERKUNGEN
Lösemittelhaltige Lackfarben	Herstellerangaben beachten
Wasserverdünnbare Lackfarben	Herstellerangaben beachten
Beizen, Lasuren, Imprägnierungen, Öle	unverdünnt Sprühaufsatz FäreSpray (braun) empfohlen
Klarlacke, Kunstharzlacke, Buntlacke, Alkydharzlacke	Herstellerangaben beachten

BESCHICHTUNGSTOFF VERARB EITUNG BEMERKUNGEN
Grundierungen, Heizkörperlacke, Hammerschlaglacke,	Herstellerangaben beachten
Rostschutzfarben, Effektlacke	Herstellerangaben beachten
Multicolorfarben, Strukturlacke	Herstellerangaben beachten

Montage

Setzen Sie zum Zusammenbau den Sprühaufsatz so im Pistolengriff ein, dass die beiden Pfeilspitzen aufeinander zeigen. Drehen Sie den Sprühaufsatz in Pfeilrichtung bis er hörbar einrastet. (Abb. 1)

Zum Entfernen des Sprühaufsatzes, drücken Sie den Verschluss (Abb. 1, A) unterhalb des Abzugsbögels nach unten und drehen Sie den Sprühaufsatz um 90^ .

Weitere Hinweise zur Einstellung des Spritzbildes und der richtigen Spritztechnik siehe Anleitung des Basisgerätes.

Ersatzteile (Abb. 2)

Kombinieren Sie keine verschiedene farbige Teile anderer Spruhaufsätze.

POS.	BESTELL-NR.	BENNUNG
1	2321	879 Sprühaufssatz StandardSpray (gelb) kpl. mit Behälter 1000 ml
2	2314	594 Einstellbebel Sprühstrahlbreite (Formluft)
3	2314	591 Einstellring Sprühstrahlebene (vertikal/horizontal)
4	2317	807 Luftkappe
5	2314	585 Luftblende
6	2317	423 Düse (S 4.1)
7	2323	934 Düsendichtung
8	2304	027 Rückschlagventil (Belüftungsschlauch, Ventildeckel, Membran)
9	0417	308 O-Ring Sprühaufssatz
10	232	24 250 Pistolen
körper (inkl. Position 8)
11	23	9 223 Behälter
dichtung
12	23	9 222 Steigrohr
r
13	232	24 248
		2324 249
Steigrohrfilter fein (rot, 5 Stück)
Steigrohrfilter grob (weiß, 5 Stück)
14	232	2 451 Behälter
(1000 ml) mit Deckel
	2315	539 Glett

Umweltschutz

Das Gerätamt Zubehör sollte einer umweltgerechten Wiederverwertung zugeführrt werden. Geben Sie das Gerät bei der Entsorgung nicht in den Hausmüll. Unterstützung Sie den Umweltschutz und bringen Sie deshalb Ihr Gerät zu einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.

Wichtiger Hinweis zur Produktthaftung!

Bei Verwendung von fremdem Zubehör und Ersatzteilen konnen die Haftung und Garantieansprüche ganz oder teilweise entfallen. Mit Original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind.
