| Produkttyp | Digitaler Beschallungsverstärker mit DSP-Empfänger |
| Marke | LD Systems |
| Modell | DSP 44 K |
| Kategorie | Verstärker / Empfänger |
| Steuerungssoftware | LD OCS (Online Control System) |
| Kompatible Betriebssysteme | Windows 7, 8, 10 |
| Konnektivität | USB 2.0 (Typ A auf B), Ethernet RJ45 |
| Audioeingänge | 4 analoge XLR-Eingänge, 4 DANTE-Eingänge über RJ45 |
| Audioausgänge | 4 Kanäle (A bis D) für Lautsprecher |
| Equalizer | 12 parametrische Bänder im Eingang, 16 Bänder im Ausgang |
| Filter | X-IIR (Butterworth, Linkwitz-Riley, Bessel) und X-FIR |
| Presets | 80 Verstärker-Presets, 80 benutzerdefinierte Lautsprecher-Presets |
| Gruppenverwaltung | Steuergruppen für Gain und Delay |

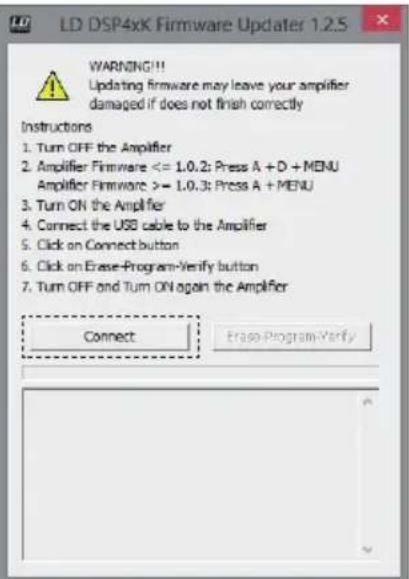

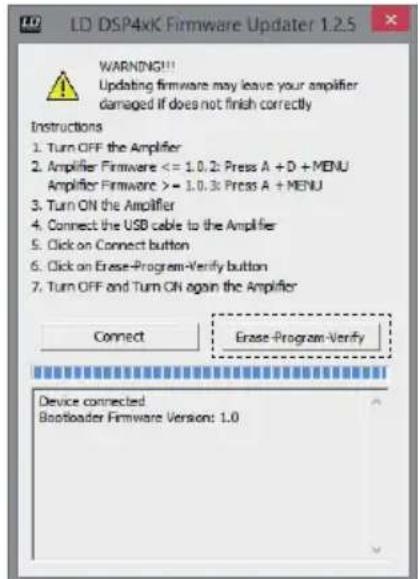

| Firmware-Update | Über Update-Assistent, Bootloader-Modus |
| Schutz | PMS (Power Management System), CLIP-Anzeigen, RMS- und Spitzenbegrenzer |
| Stromversorgung | Netz (100-240 V) |
| Routing-Optionen | Single, 2-Way, Bridge |
| Verzögerung | Einstellbar in Metern, Fuß oder Millisekunden |
| Polarität | Pro Kanal umkehrbar |
| Stummschaltung | Pro Kanal (Stummschaltung) |
| Bildschirm | Anzeige der Verstärkerinformationen |
Häufig gestellte Fragen - DSP 44 K LD Systems
Benutzerfragen zu DSP 44 K LD Systems
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch DSP 44 K - LD Systems und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DSP 44 K von der Marke LD Systems.
BEDIENUNGSANLEITUNG DSP 44 K LD Systems
Bei Fehlbedienung, unsachgemäßem Gebrauch oder nachlassiger Behandlung der Software tragt der Hersteller (Adam Hall GmbH) keine Haftung fur eventuelle Schaden an Geraten aller Art oder an jeweder Software, Personenschadeningeschlossen.
1. EINFUHRUNG
Die LD OCS-Software (Online Control System) dient dazu, LD DSP44K und DSP45K DSP-Endstufen zu konfigurieren, aktuelle LD Speaker-Presets zu laden und individuelle Custom Speaker- und Amp-Presents auf jeweils 80 Speicherplätzen zu erstellen und zu verwalten. Die Standardebene erlaubt nur das Laden von Speaker Presets (z.B. LD Speaker Presets) und das Erstellen und Verwalten von Amp-Presents (siehe Punkt 10. AMP PRESETS ERSTELLEN UND VERWALTEN). Das Erstellen und Verwalten eigener Speaker Presets erfolgt in der passwortgeschützten User-Ebene (siehe Punkt 9. CUSTOM SPEAKER PRESET ERSTELLEN UND VERWALTEN). Die Software ist kompatibel mit den Windows-Betriebssystemen 7, 8 und 10 und nutzt entweder eine USB-Schnittstelle ab Version 2.0, oder eine Ethernet-Schnittstelle für die Datenverbindung.
2. SOFTWARE INSTALLATION
Laden Sie die Datei LD_OCS_Setup.exe von der Produktseite auf WWW.LD-SYSTEMS.COM und installieren sie auf einem Windows-PC.

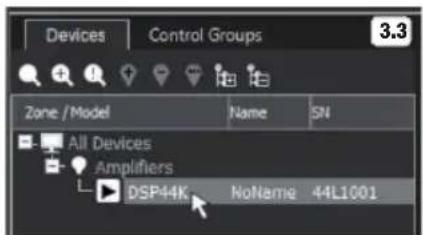

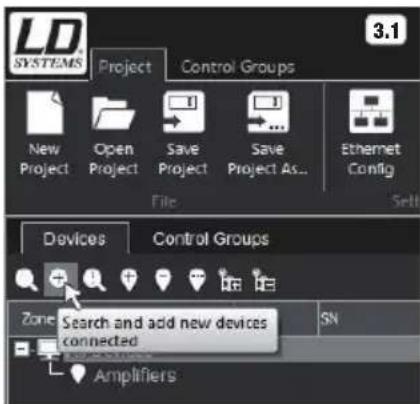

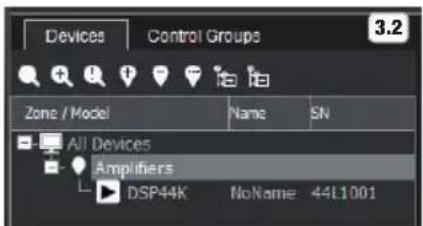

3. VERBINDUNG VIA USB HERSTellen
Verbinden Sie die USB-Schnittstelle der LD DSP44K bzw. DSP45K Endstufe mit Hilfe eines geeigneten USB-Kabels (USB 2.0, USB-A auf USB-B) mit der USB-Schnittstelle Ihres Rechners und schalten die Endstufe ein (ggf. dauert die Fertigstellung der Treiber-Installation nun einen Moment, ACHTUNG: Verbindung via USB mit maximal 1 Endstufe). Starten Sie nun die LD OCS-Software und klichen unter Devices auf das Lupen-Symbol mit dem Plus-Zeichen (Abb. 3.1). Die angeschlossene Endstufe wird nun mit Modellnummer, Name und Seriennummer unter Amplifiers angezeigt (Abb. 3.2). Synchronisieren Sie nun mit einem Doppelklick auf das Endstufenmodell die aktuellen Einstellungen der Endstufe mit der Software (Abb. 3.3).

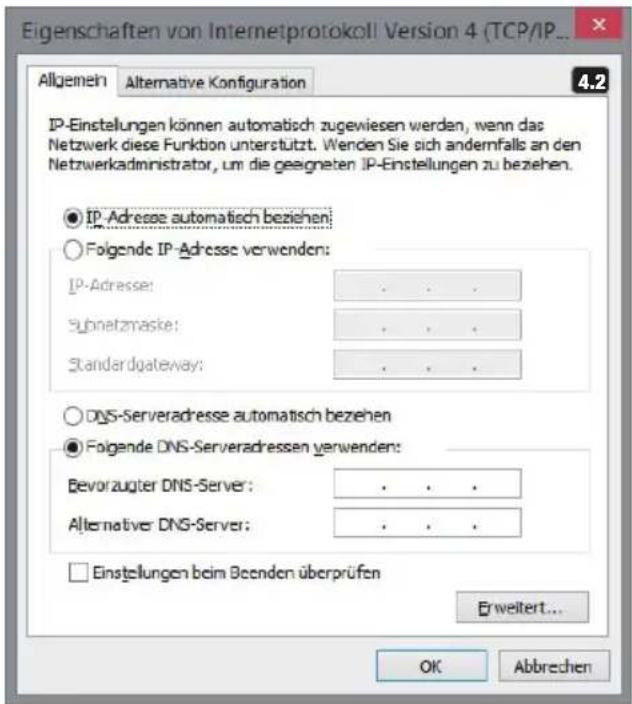

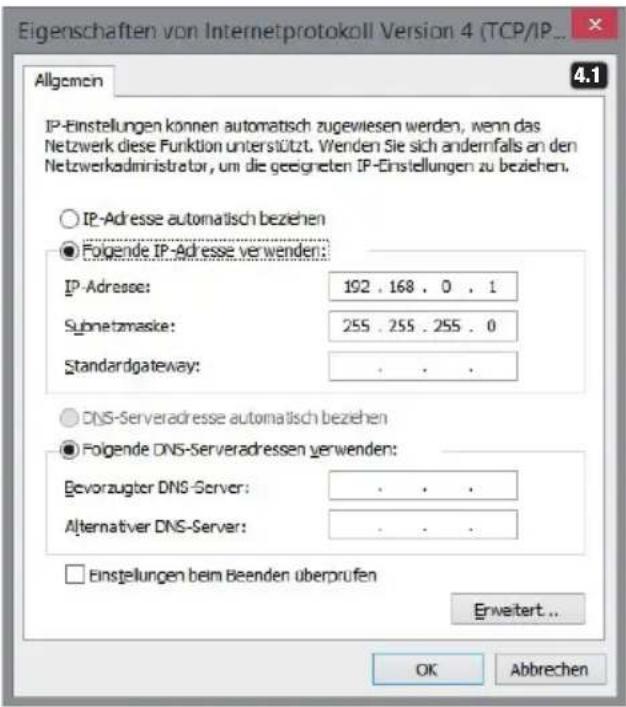

4. VERBINDUNG VIA ETHERNET HERSTellen
Verbinden Sie die Ethernet-Schnittstelle der LD DSP44K bzw. DSP45K Endstufe mit Hilfe eines geeigneten Ethernet-Kabels direkt mit der Ethernet-Schnittstelle Ihres Rechner und schalten die Endstufe ein. Mochten Sie 2 oder mehr LD DSP44K bzw. DSP45K Endstufen direkt mit einem PC verbinden und verwalten, verwenden Sieitte einen Ethernet Switch und setzen fur jeder Endstufe eine eigene IP-Adresse (z.B.192.168.0.100,192.168.0.101 etc.). Die Einstellung der IP-Adresse der Endstufen kann manuell sowohl am Gerat selbst,oder in der OCS-Software unter Ethernet Config erfolgen. Die IP-Adresse der LD DSP44K bzw.DSP45K Endstufen ist ab Werk auf 192.168.0.100 gesetzt, das heit, dass Sie in den System-Einstellungen des PCs unter Eigenschaften von Internetprotokoll Version 4 (TCP/IPv4) eine andere IP-Adresse verwenden mussen, in thisem Fall zum Beispiel 192.168.0.1 (Abb. 4.1). IP-Einstellungen konnen automatisch zugewiesen werden (Abb. 4.2), wenn das Netzwerk these Funktion understandszt (z.B.Netzwerk-Router).Starten sie die OCS-Software und stellen in thisem Fall sicher, dass unter Ethernet Config DHCP aktiviert ist (DHCP Enabled, Abb. 4.3), setzen Sie ggf. den Haken bei Use DHCP und klichen auf die Schaltflache Update IP/DHCP.Des Weiteren kan im Ethernet Config Fenster die Geratesuche ausgelost (Search Devices), die IP-Adresse einer Endstufe edltiert (wenn DHCP nicht verwendet wird, Zahlen ins Eingabefeld eingeben und Update IP/DHCP klichen), das Ethernet Modul der Endstufe zurückgesetzt (Reset Ethernet Module) und der Endstufe ein Name zugewiesen werden (Name ins Eingabefeld unter "Device Name" eingeben und Change Device Name klichen).Zum Identifizieren einer Endstufe klichen Sie auf die gewunschte Endstufe in der Gerateliste, dann auf Identify Device, damit wird fur eine kurze Zeit der Endstufenname und die IP-Adresse der Endstufe im Gerate-Display angezeigt.
Hinweis: Vereinzelt kann es beim Rechner zu einem Konflikt zwischen Ethernet-Schnittstelle und WLAN-Schnittstelle kommt, mit dem Resultat, dass die Ethernet-Schnittstelle von der OCS-Software nicht gefunden wird. Deaktivieren Sie in thisem Fall die WLAN-Schnittstelle im Rechner.

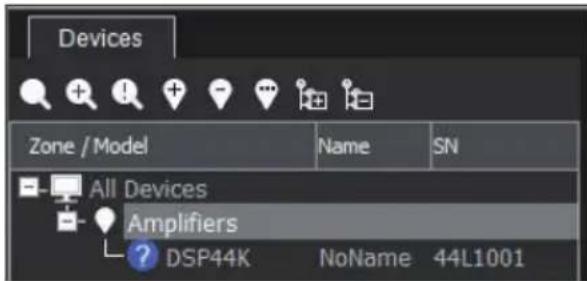

Schlieben Sie das Ethernet Config Fenster und klichen nun unter Devices auf das Lupen-Symbol mit dem Plus-Zeichen (Abb. 3.1). Die angeschlossene Endstufe wird nun mit Modellnummer, Name und Seriennummer unter Amplifiers angezeigt (Abb. 3.2). Synchronisieren Sie nun mit einem Doppelklick auf das Endstufenmodell die gesamte Bibliothek im Daten Speicher der Endstufe mit der Software (Abb. 3.3). Der Synchronisierungsvorgang nimmt eine Sekunden in Anspruch. Falls Gruppenparameter aktiv sind, wird in einem folgenden Fenster abgefragt, ob die Gruppenparameter von der OCS auf die Endstufe übertragen werden sollen (Do you want to synchronise them?). Im Allgemeinen sollte diese Abfrage mit „Ja“ bestätigt werden (auf „Yes“ klichen). Weitere Informationen zu Control Groups und deren Funktionen finden Sie unter Punkt 11. CONTROL GROUPS in dieser Anleitung.

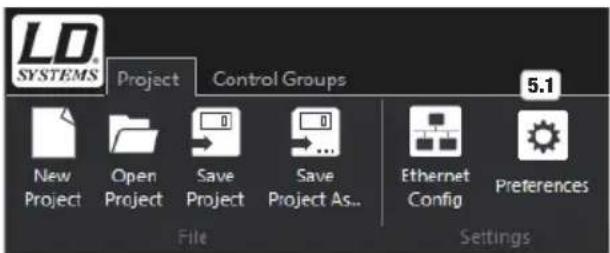

5. PREFERENCES

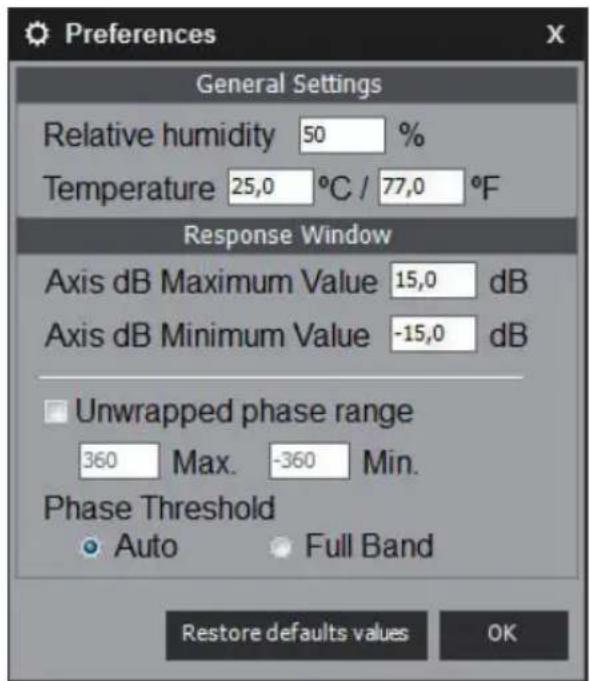

Project - Preferences - Klichen Sie auf die Schaltfläche Preferences (Nr. 5.1), um generelle Einstellungen, wie Relative Luftfeuchigkeit und Umgebungstemperatur einzugeben (für Delay-Berechnung), Minimal- und Maximalwert im Frequency Response Fenster zu definieren, Unwrapped phase range zu aktivieren und den Phasen-Schwellwert von Auto auf Full Band umzuschalten und umgekehrt. Durch Klichen auf Restore defaults values werden diese Einstellungen beim nachsten Softwaresstart auf die Werkseinstellungen zurückgesetzt. Die Einstellungen werden beim Speichern einer Projekt-Datei mitgespeichert.
6. ÜBERSICHTSFENSTER
| 6.31 6.32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 |
6.30
6.22
LD SYSTEMS - Schaltfläche klichen, um zum Software-Informationsfenster (About application) und zur Ausschalt-Schaltfläche (Exit) zu gelangen.

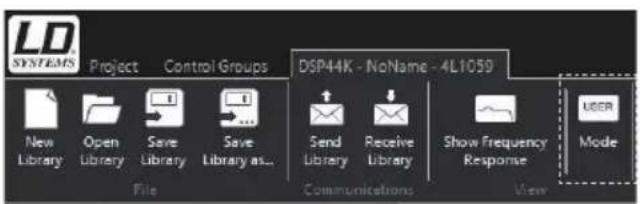

New Library - Neue Preset Bibliothek anlagen. Die aktuell geladenen Amp und Custom Speaker Presets werden darauf aus den Listen der Presets entwickel.
Open Library - Preset Bibliothek vom PC-Datenspeicher laden. Klicken, Bibliothek auswahlen und öffnen.
Save Library - Preset Bibliothek auf dem PC sichern. Klichen, Speicherort wahlen, Namen vergeben und speichern.
Save Library as - Preset Bibliothek unter neuem Namen auf dem PC sichern. Klicken, Speicherort wahlen, Namen vergeben und speichern.
Send Library - Aktuell geladene Preset Bibliothek in den Daten Speicher der Endstufe übertragen.
Receive Library - Preset Bibliothek aus dem Daten Speicher der Endstufe laden.
Show Frequency Response - Frequenzgang anzeigen bzw. verbergen (6.30).
Mode - Mit Password (= admin) anmelden, um individuelle Custom Speaker Presets zu erstellen.
Menüleiste aus- bzw. einblenden.
Software-Informationsfenster öffnen.
Clear, search and add all devices connected - Geräte entfern, nach angeschlossenen Gerätenuchen und hinzufugen.
Search and add new devices connected - Angeschlossene Geräte suchen und hinzufugen.
Reconnect all lost devices - Unterbrochene Verbindungen wiederherstellen (z.B. nach Stromausfall).
Add new Zone - Neue Zone anlagen.
Delete selected Zone - Ausgewählte Zone Löschen.
Rename selected Zone - Ausgewählte Zone umbenennen.
Expand all tree - Strukturbaum einblenden.
Collapse all tree - Strukturbaum ausblenden.

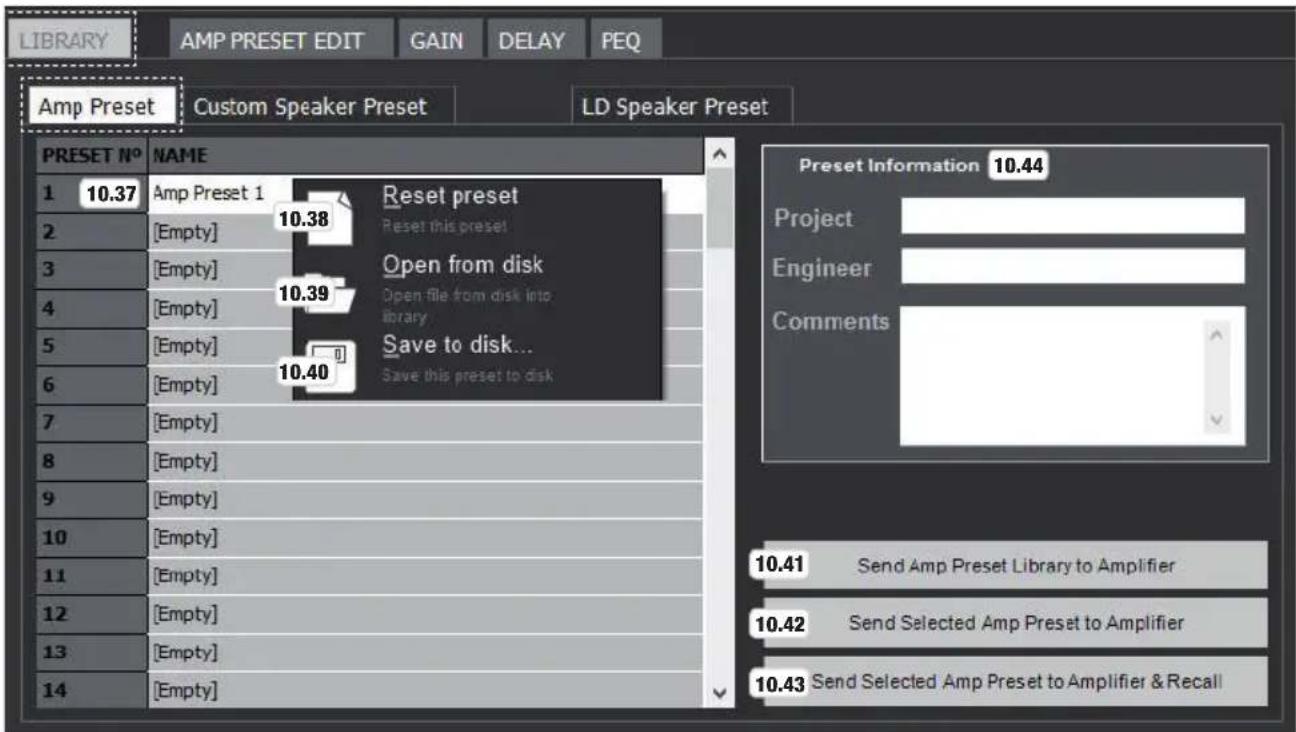

LIBRARY - Schaltfläche klichen, um zu den Preset-Bibliotheken „Amp Preset“, „Custom Speaker Preset“ und „LD Speaker Preset“ zu gelangen.
AMP PRESET EDIT - Schaltfläche klichen, um das Amp Preset Übersichtsfenster zu öffnen.
GAIN - Schaltfläche klichen, um die Verständung, Polarität und Stummschaltung im Amp Preset zu berbeiten.
DELAY - Schaltfläche klichen, um die Signalverzogierung im Amp Preset zu bearbeiten.

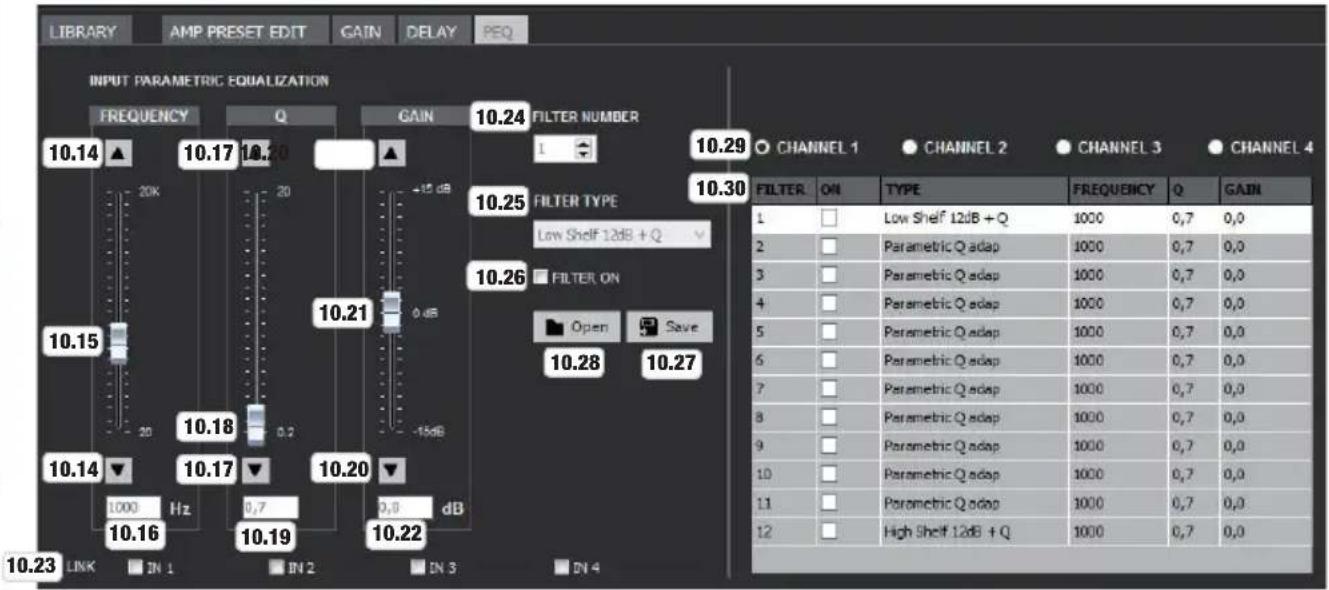

PEQ - Schaltfläche klichen, um den 12-Band Equalizer im Amp Preset zu bearbeiten.
Com. queue - Statusanzeige beim Synchronisieren der Endstufe mit der Software.
6.21 Devices - Auflistung der angeschlossenen und hinzugeführten Geräte.
6.22 Informationen zum ausgewählten Gerät (Modell, Seriennummer, Name, IP-Adresse und Firmware-Version).
6.23 AMP PRESET
LOAD - Wahlen Sie ein Amp Preset aus der Amp Preset Bibliothek mit Hilfe der Pfeilsymbole aus und laden es durch Klicken auf LOAD (Preset-Name im Fenster rechtsiben den Pfeilsymbolen).
SEND - Übertragen Sie ein Amp Preset in den Daten Speicher der Endstufe und laden es.
-
Zurücksetzen der Einstellungen im Amp Preset, um mit der Erstellung eines neuen Amp Presets zu beginnen. Das zuvor geladene Amp Preset wird bzw nicht aus der Amp Preset Bibliothek entwickelten.
-
Laden eines Amp Presets vom Daten Speicher des PCs.
- Speichern eines Amp Presets auf dem Daten Speicher des PCs.
6.24 READ CURRENT - Synchronisieren des aktuell in der Endstufe geladenen Amp Presets mit der Software.
6.25 INPUT SIGNAL - (nur DSP44K) Klichen Sie auf das Aufklappmenu, um als physikalische Signal-Eingänge Analog (XLR) oder DANTE (RJ45) auszuwahlen. Die Einstellung ist für Eingang 1 und 2 bzw. 3 und 4 wirksam. Die Einstellung wird nicht in einem Amp Preset geschichert.
INPUT LEVEL - Pegelanzeigen der Einänge 1 bis 4.
6.26 CHANNEL EDIT
SOURCE - Einstellen der Signal-Quelle für die Kanäle 1 bis 4.
LINK - Vor der Bearbeitung konnen Sie die Kanäle verknüpfen, deren Einstellungen gleich sein sollen (Haken setzen). Die Einstellungen müssenDMAur in einem Kanal erfolgen und werden automatisch in den verknüpften Kanalen übernommen.

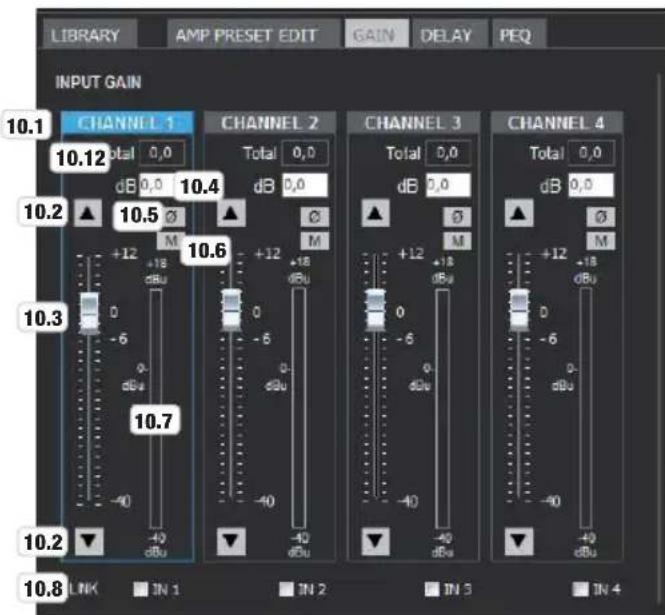

Gain - Schaltfläche klichen, um das Editierfenster für die Signalverstärkung zu öffnen. Polarität und Kanalstummschaltung (Mute) können hier ebenfals beareritet werden.
- Polarität des Kanals invertieren.
- Kanal stummschalten.

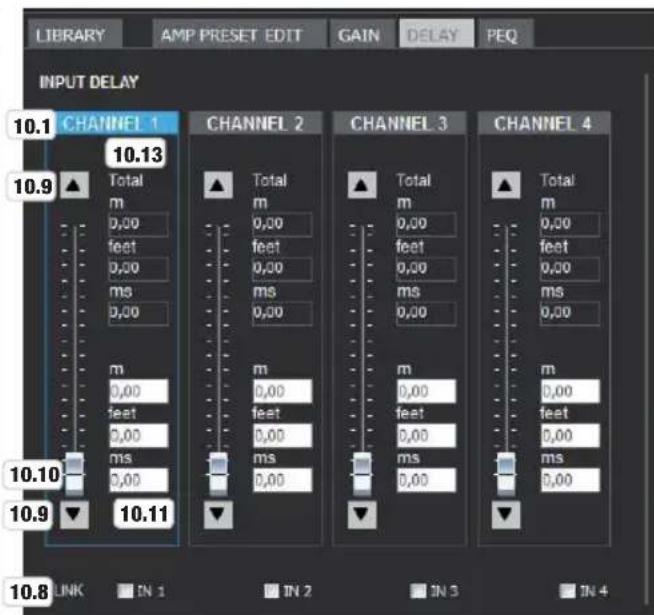

Delay - Schaltfläche klichen, um das Editierfenster fur die Signalverzogung zu offen. Die zeitliche Verzogung wird in Meter (m), Fuß (feet) und Millisekunden (ms) angezeigt.
Peq - Schaltfläche klichen, um das Editierfenster für den 12-Band parametrischen Equalizer zu öffnen.
6.27 OUTPUT ROUTING - Grafische Anzeige des Ausgangs-Routings (Single, 2-Way, Bridge).
6.28 SPEAKER PRESET - Auswahlfenster für die in den Bibliotheken „Custom Speaker Preset" und „LD Speaker Preset" gespeicherten Laufsprecher-Presents.
6.29 ANZEIGEFELDER
CLIP - Das Anzeigefeld CLIP leuchtet auf, wenn der entsprechende Endstufenkanal im oberen Grenzbereich betrieben wird. Ein kurzes Aufleuchten ist bzw. unkritisch. Um das System zu schützen, wird ein überhöhter Signal-Pegel vom integrierten Limiter sanft heruntergeregelt. Leuchtet die CLIP-Anzeige länger oder dauerhaft, reduzieren Sie den Lautstärkepegel.
PMS - Das PMS (Power Management System) ist ein elektronisches Schutzsystem, das die wichtigen Endstufenparameter permanent überwacht und reguliert, um von der Stromversorgung nur die Menge Strom zu beziehen, die für einen betriebssicheren Arbeitsstablauf notwendig ist (Überwachung von Signaleingang, Auslastung, Temperatur, Stromstärke). Die PMS-Anzeige leucht in folgenden Situationen:
- Die Innentemperatur steigt aufgrund ungündiger Arbeitsbedingungen nahe des Grenzwertes, bei dem die automatische Ausschalt Funktion aktiviert werden wurde, um eine Überhitzung des Systems zu vermeiden. In dieser Fall übernimmt das System die Kontrolle und reduziert die Stromzufuhr auf ein Niveau, bei dem die Endstufe in dieser Situation nicht abgeschalte wird.
- Bei überhöhtem Stromverbrauch. Diese Situation stellt sich ausschließlich unter Laborbedingungen ein, bei Langzeittests mit sinusförmigen Audiosignalen mit Dummieslasten, oder in langanhaltenden akustischen Feedback Bedingungen. Hier greift das PMS System ein, um eine Schädigung der Laufsprecher zu vermeiden und um zu verhindern, dass der Hauptunterbrecher ausgelost wird, oder die elektrischen Sicherungen durchbrennen.
OUTPUT LEVEL - Pegelanzeige der Ausgangskanäe A bis D.
TEMPERATURE - Anzeige der Betriebstemperatur der Ausgangsstufen A bis D.
6.30 Frequency response - Grafische Darstellung des Freqenzgangs

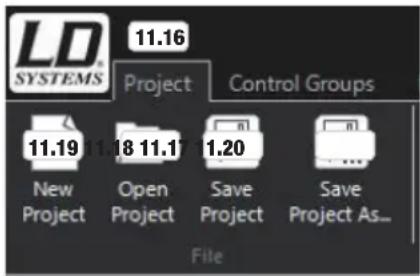

6.31 Project - Anlagen und verwalten von Projekten (New Project, Open Project, Save Project, Save Project as).

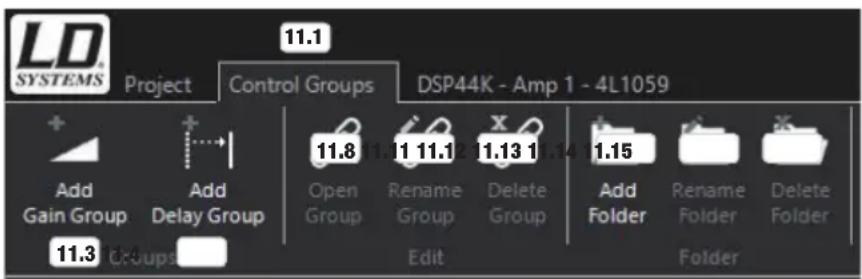

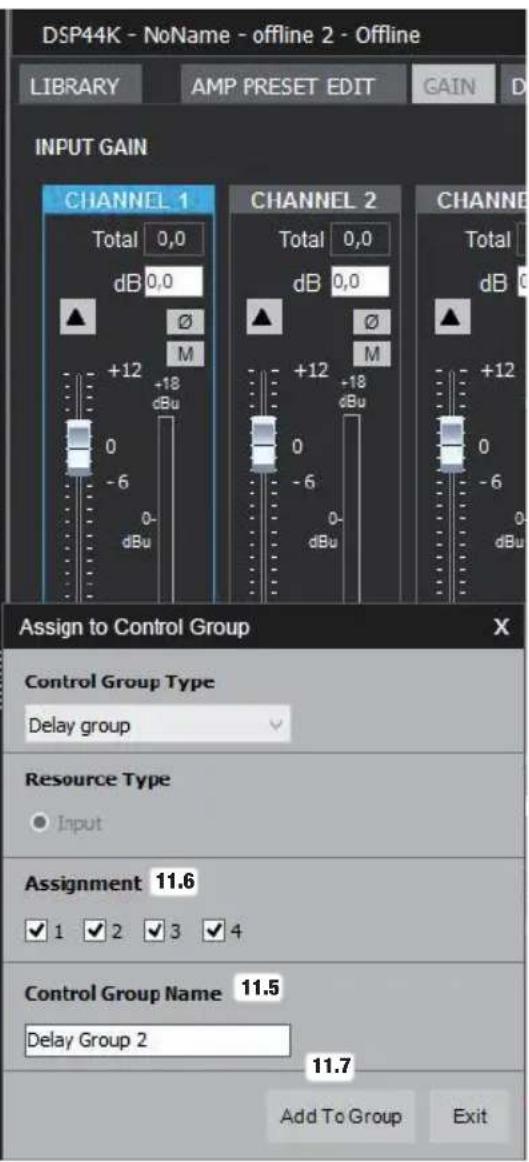

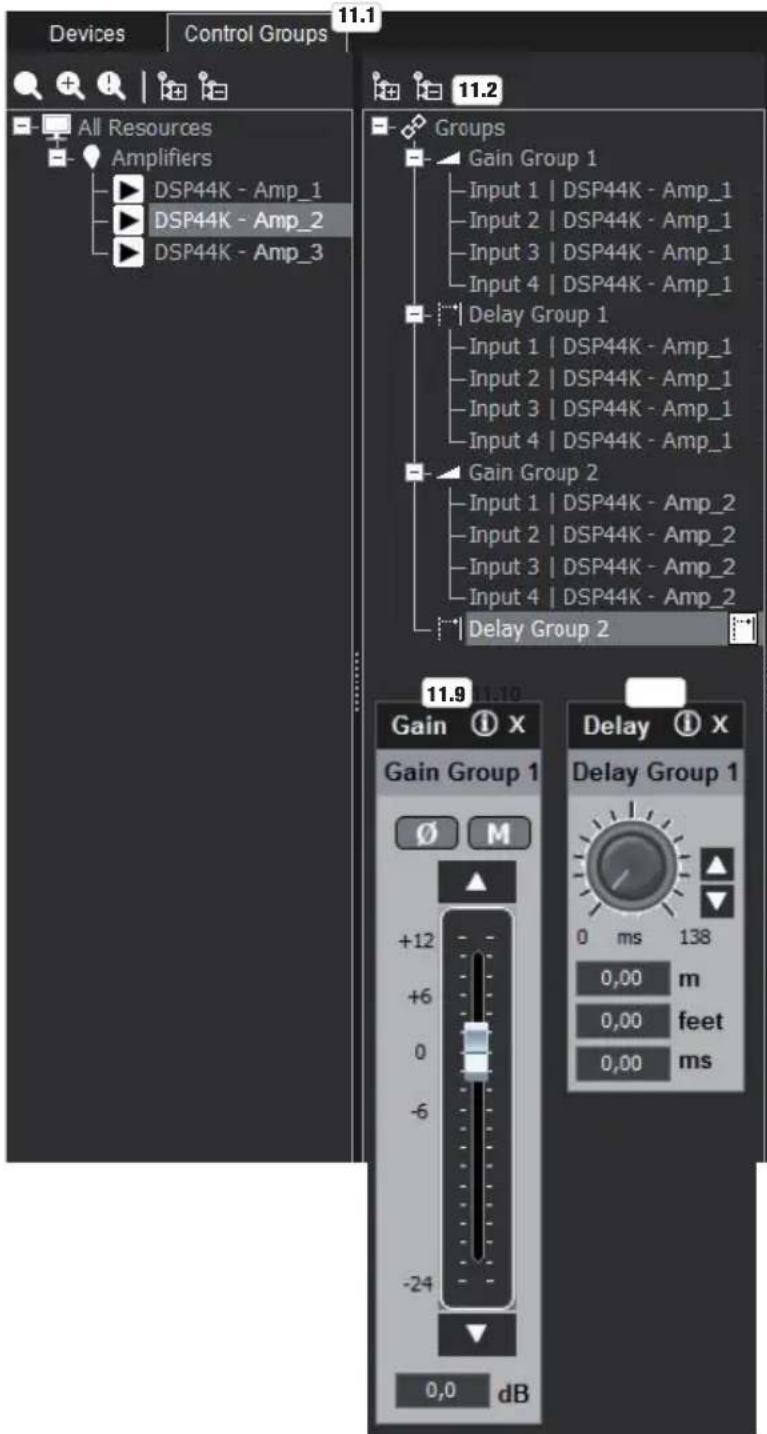

6.32 Control Groups - Anlagen und verwalten von Control Groups (siehe Punkt 11. CONTROL GROUPS).

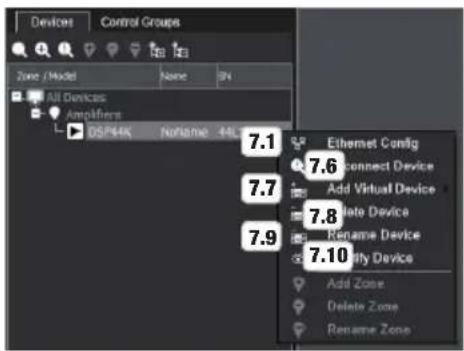

7.ENDSTUFENVERWALTEN
Die LD OCS-Software bietet die Mochlichkeit, mehrere LD DSP44K und DSP45K Endstufen zu verwalten. Mit einem Klick mit der rechten Maustaste auf die gewünschte Endstufe gelangen Sie in das Bearbeitungsmenu der Endstufen.

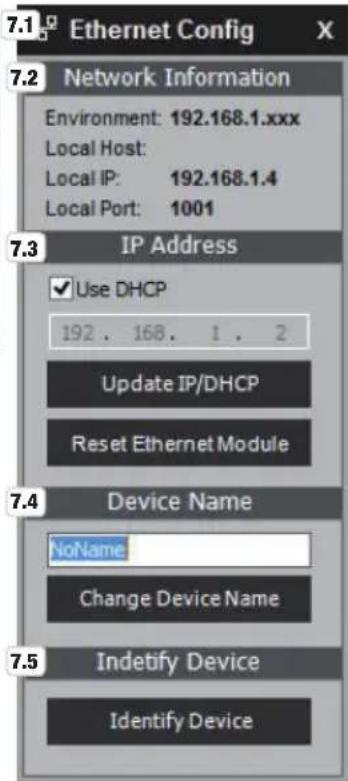

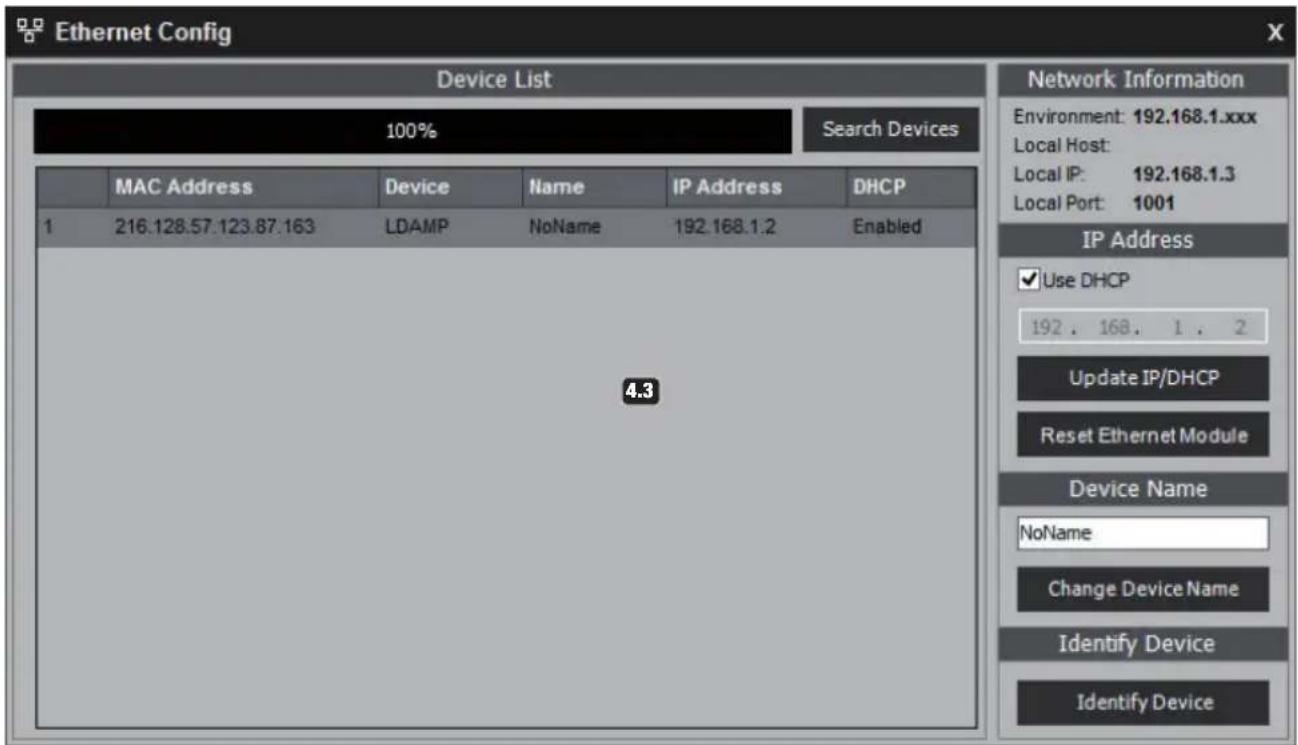

7.1 Ethernet Config - Im Ethernet Config Bearbeitungsfenster konnen Sie Netzwerkinformationen erhalten, die IP-Adresse der Endstufeändern, DHCP aktivieren, falls vom Netzwerk unterstützt, das Ethernet Modul der Endstufe zusücksetzen, der Endstufe einen Namegeben und bei mehreren angeschlossenen Endstufen, eine davon gezielt identifizieren (nicht bei USB-Verbindung).
7.2 Network Information - Netzwerkinformationen.
7.3 IP Address - Zum manuellen Ändern der IP-Adresse DHCP deaktivieren (Haken entfernen), Adresse eingeben und Update IP/DHCP klichen. Zum Zurücksetzen des Ethernetmodulus der Endstufe auf Reset Ethernet Module klichen.
7.4 Device Name - Geben Sie einen Namen (maximal 8 Zeichen) in das Eingabefeld ein und klichen auf Change Device Name.
7.5 Identify Device - Zum Identifizieren einer Endstufe klichen Sie auf Identify Device, bzw wird für eine kurze Zeit der Endstufenname und die IP-Adresse der Endstufe im Geräte-Display angezeigt.
7.6 Reconnect Device - Um eine unterbrochene Verbindungen wiederherzustellen (z.B. nach Stromausfall), auf Reconnect Device klichen.
7 Add Virtual Device - Um z.B. ein Amp Preset Offline zu überprüfen oder neu zu erstellen, kann unter "Amplifiers" eine virtuelle Endstufe hinzugefügt werden. Klichen Sie hierfür auf Add Virtual Device und wahlen unter LD Series DSP44K aus. Unter Serien Nummer wird diese virtuelle Endstufe als "offline" angezeigt.
7.8 Delete Device - Um eine Endstufe aus der List "Amplifiers" zu entfern, klichen Sie auf Delete Device.
7.9 Rename Device - Klichen Sie auf Rename Device, um die Endstufe umzubenen, geben einen Namen im nun geöffneten Eingabefeld ein und klichen auf OK.
7.10 Identify Device - Zum Identifizieren einer Endstufe klichen Sie auf Identify Device, damit wird für eine kurze Zeit der Endstufenname und die IP-Adresse der Endstufe im Geräte-Display angezeigt (nicht bei USB-Verbindung).

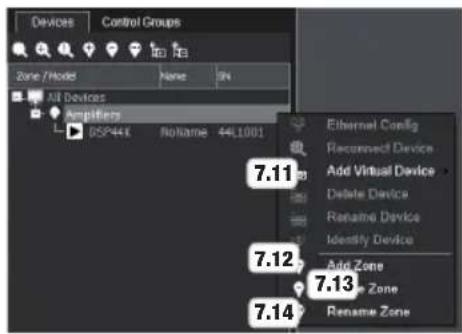

Mit einem Klick mit der rechten Maustaste auf Amplifiers gelangen Sie in das Bearbeitungsmenu.
7.11 Add Virtual Device - Um z.B. ein Amp Preset Offline zu überprüfen oder neu zu erstellen, kann unter "Amplifiers" eine virtuelle Endstufe hinzugeführten werden. Klichen Sie hierfür auf Add Virtual Device und wahlen unter LD Series DSP44K aus. Unter Serien Nummer wird diese virtuelle Endstufe als "offline" angezeigt.
7.12 Add new Zone - Neue Zone anlagen.
7.13 Delete selected Zone - Ausgewählte Zone Löschen.
7.14 Rename selected Zone - Ausgewählte Zone umbenennen.

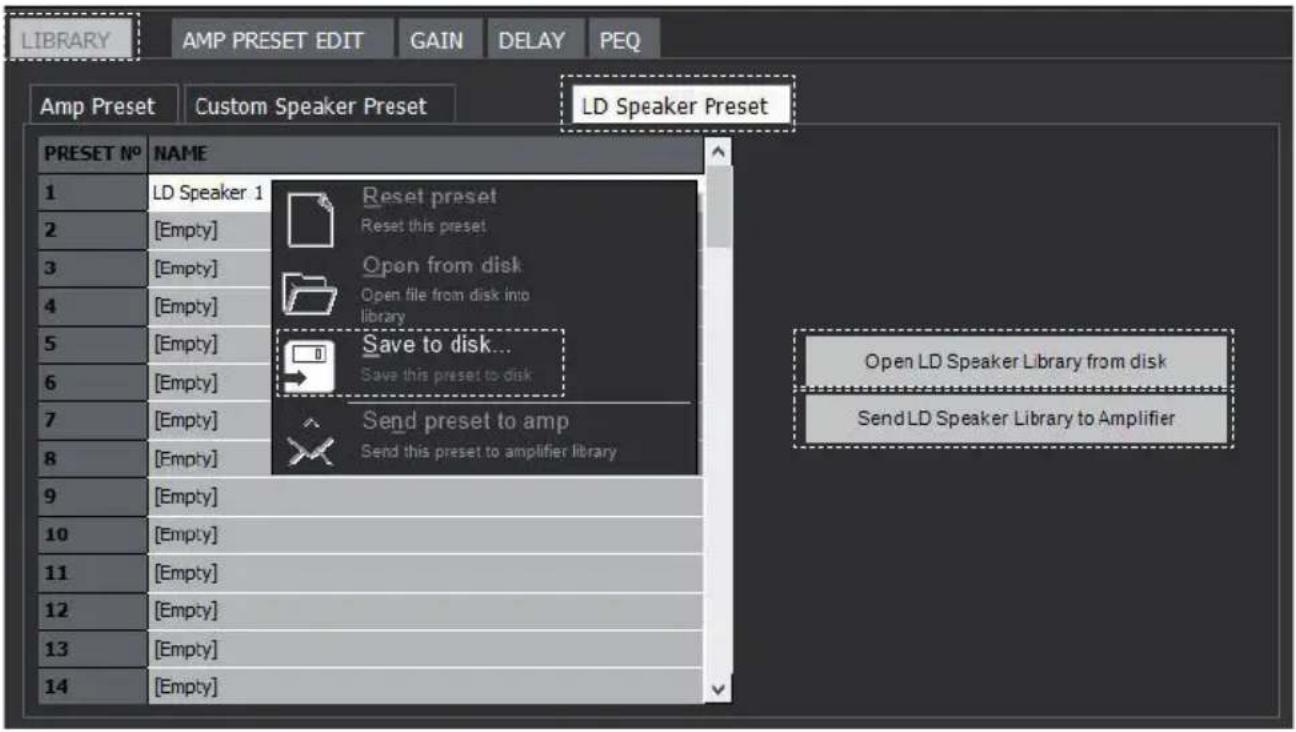

8. LD SPEAKER PRESET LIBRARY
Laden Sie die gewünschte LD Systems Laufsprecher-Bibliothek von der Produktseite (LDDSP44K / LDDSP45K) auf WWW.LD-SYSTEMS. COM herunter, speichern sie im Datenspeicher des PCs in einem Ordner nach Wunsch ab und entpacken sie gegebenenfalls. Starten Sie die OCS-Software und stellen eine Verbindung mit der Endstufe her (USB / Ethernet). Klichen Sie nun im Übersichtsfenster auf „LIBRARY", dann auf „LD Speaker Preset" und öffnen nun die zuvor heruntergeladene LD Systems Laufsprecher-Bibliothek, indem Sie auf „Open LD Speaker Library from disk" klichen, die Datie auf dem PC auswahlen und auf „Öffnen" klichen. Die Laufsprecher-Presets werden nun mit Namen in der List der Laufsprecher-Presets angezeigt. Übertragen Sie nun die LD Laufsprecher-Bibliothek zur Endstufe, indem Sie auf „Send LD Speaker Library to Amplifier" klichen. Die Presets stehen jetzt für den Einsatz zur Verflugung und konnen über die Auswahlfenster der Kanäle CH A bis CH D geladen werden (siehe Punkt 6.28). Durch einen Klick mit der rechten Maustaste auf das gewünschte Preset, kann das Preset einzeln als Datie auf dem PC gesichert werden (Save to disk).

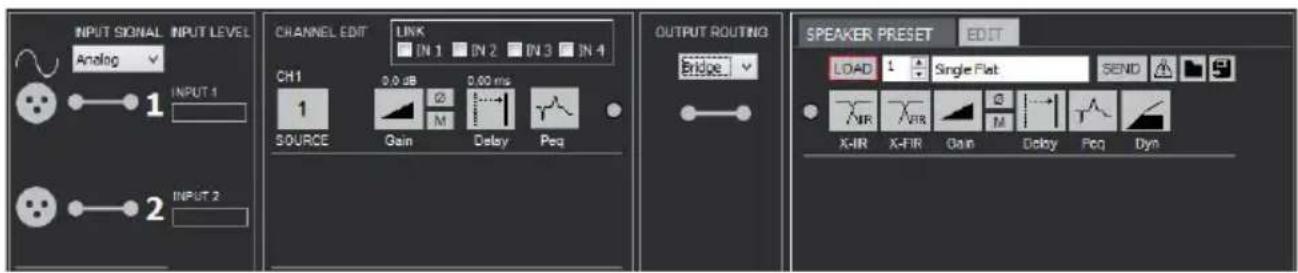

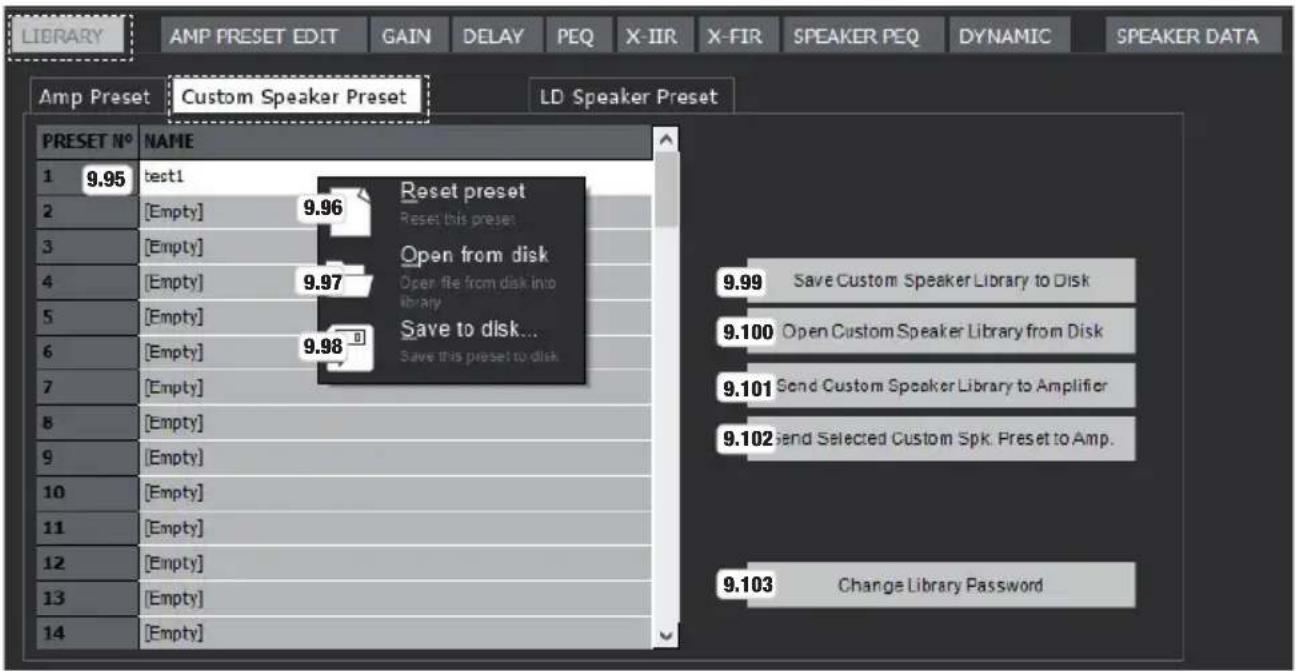

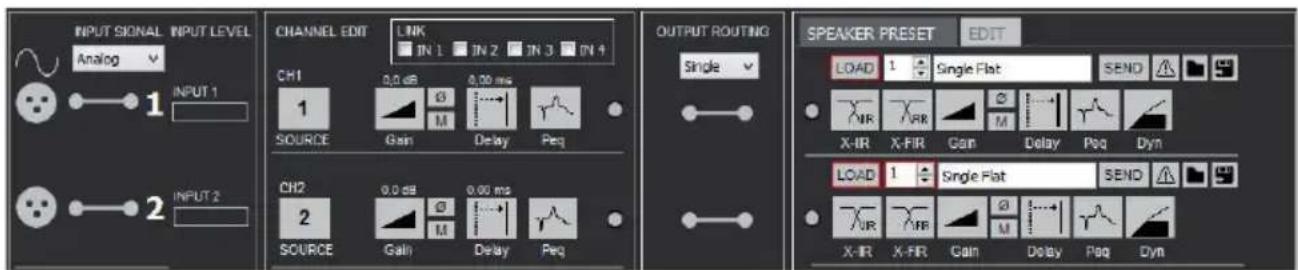

9. CUSTOM SPEAKER PRESET ERSTellen UND VERWALTEN
Mit Hilfe der OCS-Software haben Sie die Option, individuelle Lautsprecher-Presents (Custom Speaker Presets) für die LD Systems DSP-Endstufen DSP44K und DSP45K zu erstellen und zu verwalten. Melden Sie sich in der OCS-Software als Administrator an, indem Sie in der Menüleiste auf die Schaltfläche Mode klichen, als Password „admin“ eingeben und mit OK bestätigen. Wenn eine Custom Speaker Library mit persönlichem Password abgespeichert wurde, muss diese beim Anmelden in das entsprechende Feld eingeben werden. Um neue Custom Speaker Presets zu erstenen, klichen Sie in thisem Fall auf New Library und das Password wird auf „admin“ zurückgesetzt.

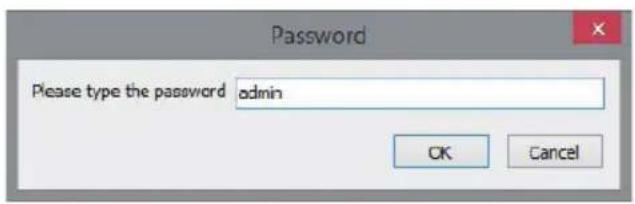

Im Bearbeitungsfeld SPEAKER PRESET (Nr. 6.28) wird nach dem Anmelden die Schaltfläche EDIT angezeigt. Klichen Sie auf EDIT, um das Bearbeitungsfeld für die Custom Speaker Presets zu öffnen und die Bearbeitungsoptionen anziegen zu halten. Konfigurierten Sie das OUTPUT ROUTING (Single, 2-Ways, Bridge) als Erstes, beim Erstellen eines Speaker Presets.
Um die Custom Speaker Library mit einem eigenen Password zu schätzen, klichen Sie im Übersichtsfenster auf LIBRARY, dann unter Custom Speaker Preset auf Change Library Password, geben Ihr persönliches Password nach Wunsch ein und bestätigten es im darauffolgenden Fenster. Custom Libraries, die anschließend auf dem Rechner gespeichert werden, können dann nur mit Hilfe des persönlichen Passwords beareritet werden, da das Password mit der Library gespeichert wird. Beim Anlagen einer neuen Library (New Library) wird das Password für diese auf das Standard-Passport „admin“ zureckgesetzt.

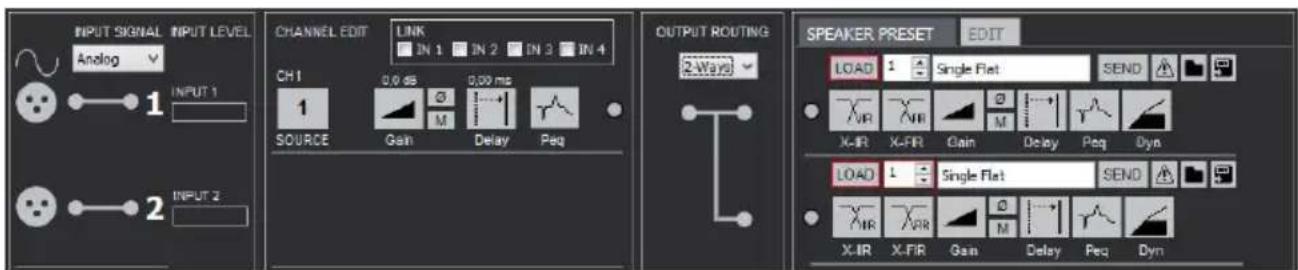

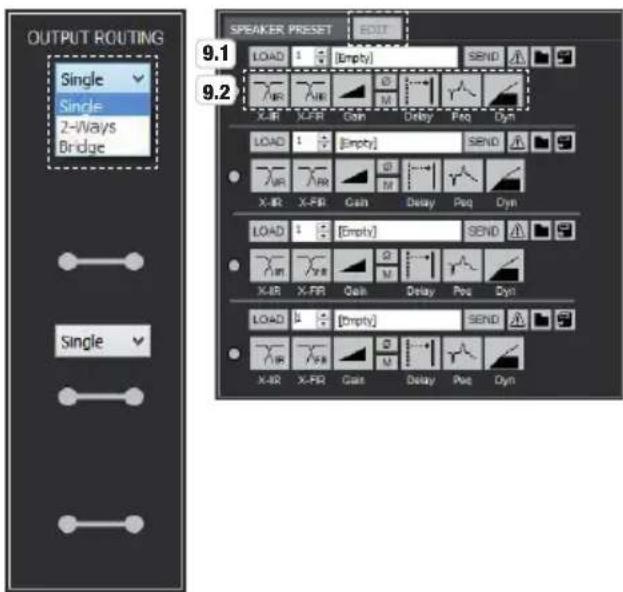

Single - Jeder Kanal ist via CHANNEL EDIT und SPEAKER PRESET EDIT individuell einstellbar und kann von einer beliebigen Signalquelle aus angesteuert werden (SOURCE).
2-Ways - Die Kanäle CH A und CH B bzw. CH C und CH D werden als 2-Wege System konfiguriert, die Kanäle CH A bis CH D können individuell eingestellt werden und die Signal-Ansteuerung für ein 2-Wege System erfolgt über die gleiche Signal-Quelle. Im Fenster CHANNEL EDIT steht für die Bearbeitung nur Kanal CH 1 bzw. CH 3 zur Verfügung.
Bridge - Die Endstufen der Kanäle CH A und CH B bzw. CH C und CH D werden zu je einer Leistungsstärkerten Endstufe verschaltet. Für die Bearbeitung stehen Eingangskanal CH 1 und Ausgangskanal CH A bzw. CH 3 und CH C zur Verfügung. Die Signal-Ansteuerung erfolgt über CH 1 bzw. CH 3.itte beachten Sie die Pin-Belegung der Lautsprecherausgangsbuchsen (Aufdruck auf der Endstufe).
9.1 SPEAKER PRESET
LOAD - Wahlen Sie ein Amp Preset aus der Speaker Preset Bibliothek mit Hilfe der Pfeilsymbole aus und laden es durch Klicken auf LOAD (Preset-Name im Fenster rechtsiben den Pfeilsymbole).
SEND - Übertragen Sie ein Speaker Preset in den Daten Speicher der Endstufe und laden es.
4 - Zurücksetzen der Einstellungen im Speaker Preset.
- Laden eines Speaker Presets vom Daten Speicher des PCs.
- Speichern eines Speaker Presets im Datenspeicher des PCs.
X-IIR - Schaltfläche zum Öffnen des Editierfensters der X-IIR Filter (Infinite Impulse Response).
X-FIR - Schaltfläche zum Öffnen des Editierfensters der X-FIR Filter (Finite Impulse Response).
Gain - Schaltfläche zum Öffnen des Editierfensters der Signalverstärkung.
- Klichen Sie auf die Schaltfläche, um die Polarität des Signals zu invertieren (orange Schaltfläche bei inverterierter Polarität).
M - Klichen Sie auf die Schaltfläche, um das Signal stummzuschalten (rote Schaltfläche bei stummgeschaltetem Signal).
Delay - Schaltfläche klichen, um das Editierfenster für die Signalverzogierung zu öffnen. Die zeitliche Verzogierung wird in Meter (m), Fuß (feet) und Millisekunden (ms) angezeigt.
Peq - Schaltfläche klichen, um das Editierfenster für den 16-Band parametrischen Equalizer zu öffnen.
Dyn - Schaltfläche klichen, um das Editierfenster für die Dynamikbearbeitung zu öffnen (Compressor / Limiter).

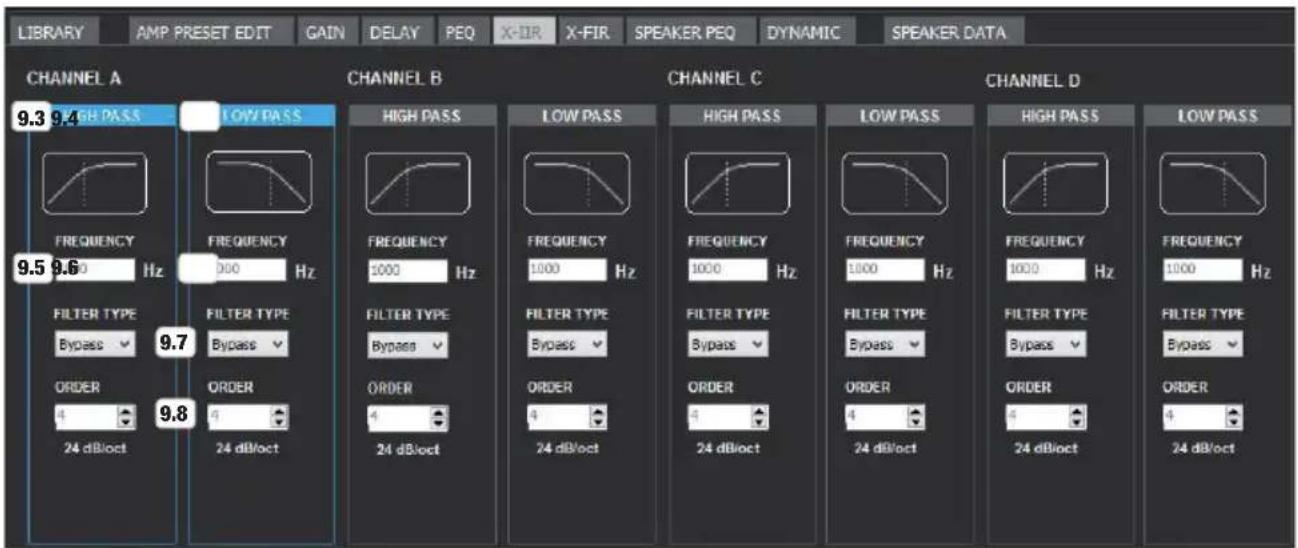

X-IIR FILTER (INFINITE IMPULSE RESPONSE)
9.3 HIGH PASS - Hochpassfilter.
9.4 LOW PASS - Tiefpassfilter.
9.5 HIGH PASS FREQUENCY - Untere Trennfrequency. Eingabefeld fur die Eingabe per Tastatur.
9.6 LOW PASS FREQUENCY - Obere Trennfrequency. Eingabefeld für die Eingabe per Tastatur.
9.7 FILTER TYPE - Aufklappmenu für die Auswahl des Filtertypes (Butterworth, Linkwitz-Riley, Bessel) und Filter deaktivieren (Bypass).
9.8 ORDER - Auswahl der Flankensteilheit des Filters über die Pfeilsymbole (1. - 8.ordnung / 6 dB/oct - 48 dB/occt).

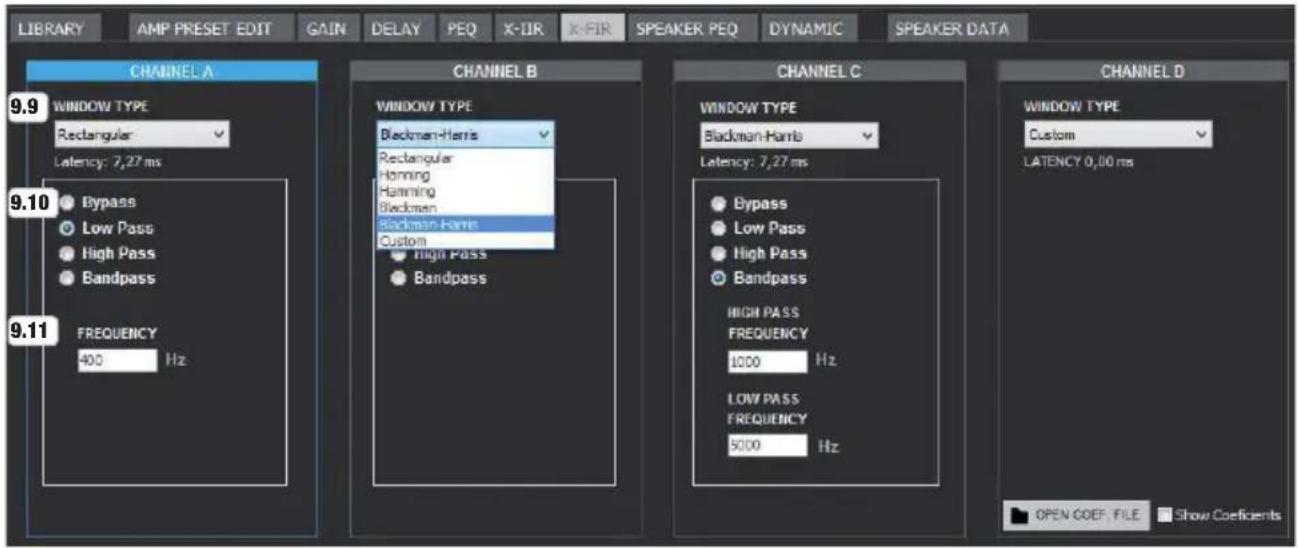

X-FIR FILTER (FINITE IMPULSE RESPONSE)
9.9 WINDOW TYPE - Aufklappmenu für die Auswahl des Fenstertyps (Custom = Import einer Koeffizientenliste)
9.10 FILTER - Auswahlfelder für Bypass und die Filtertypen Low Pass, High Pass oder Bandpass.
9.11 FREQUENCY - Untere bzw. obere Trennfrequency (bei Bandpass unter und obere Trennfrequency). Eingabefeld(er) fur die Eingabe per Tastatur.

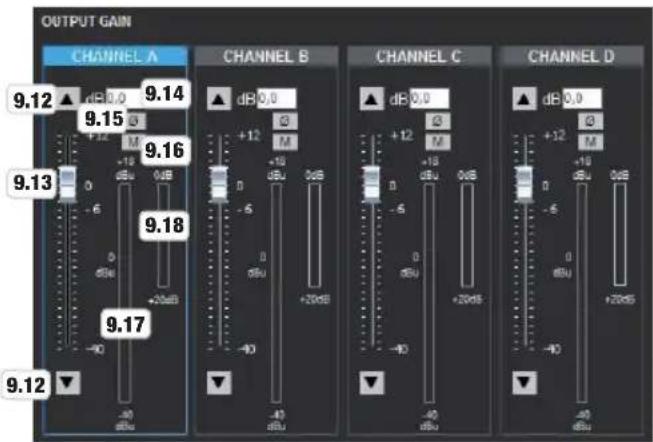

OUTPUT GAIN OUTPUT DELAY
9.12 - Klichen Sie auf die Pfeilsymbole, um die Verstärkung um jeweils 0,1 dB anzuheiten (Pfeil nach offen), oder abzuseken (Pfeil nach unter).
9.13 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen ihn nach oben, um die Verstärkung anzuheiten und nach unten, um sie abzuseken.
9.14 dB Anzeige-/Eingabefeld -Anzeige der Verstärkung in dB und direkte Eingabe per Tastatur.
9.15 Polarität - Klichen Sie auf die Schaltfläche, um die Polarität des Signals zu invertieren und wieder auf normale Polarität zu schalten (orange Schaltfläche bei inverterierter Polarität).
9.16 Mute - Klichen Sie auf die Schaltfläche, um das Signal stummzuschalten und die Stummschaltung wieder aufzuheiten (rote Schaltfläche bei stummgeschaltetem Signal).
9.17 Signalpegelanzelge
9.18 Anzeigefeld Gain Reduzierung (Limiter)

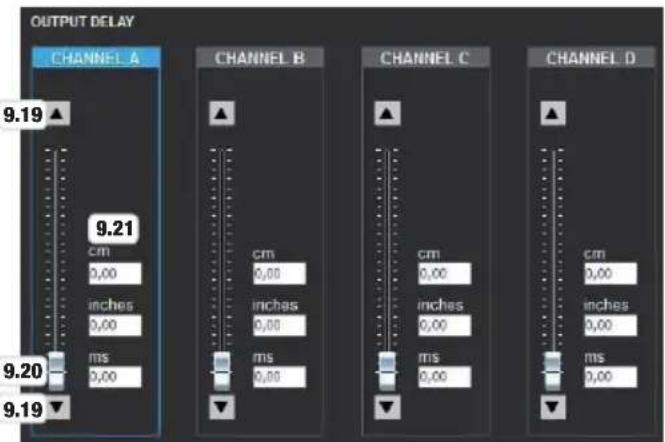

9.19 - Klichen Sie auf die Pfeilsymbole, um die Signalverzogung des entsprechenden Kanals zu vergrobern bzw. verkleinen.
9.20 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen ihn nach offen, um die Signalverzogierung zu vergrobern und nach unten, um sie zu verringern.
9.21 Anzeige / Eingabefelder - Anzeige der Signalverzogierung in Zentimeter (cm), Zoll (inches) und Millisekunden (ms) und direkte Eingabe per Tastatur.

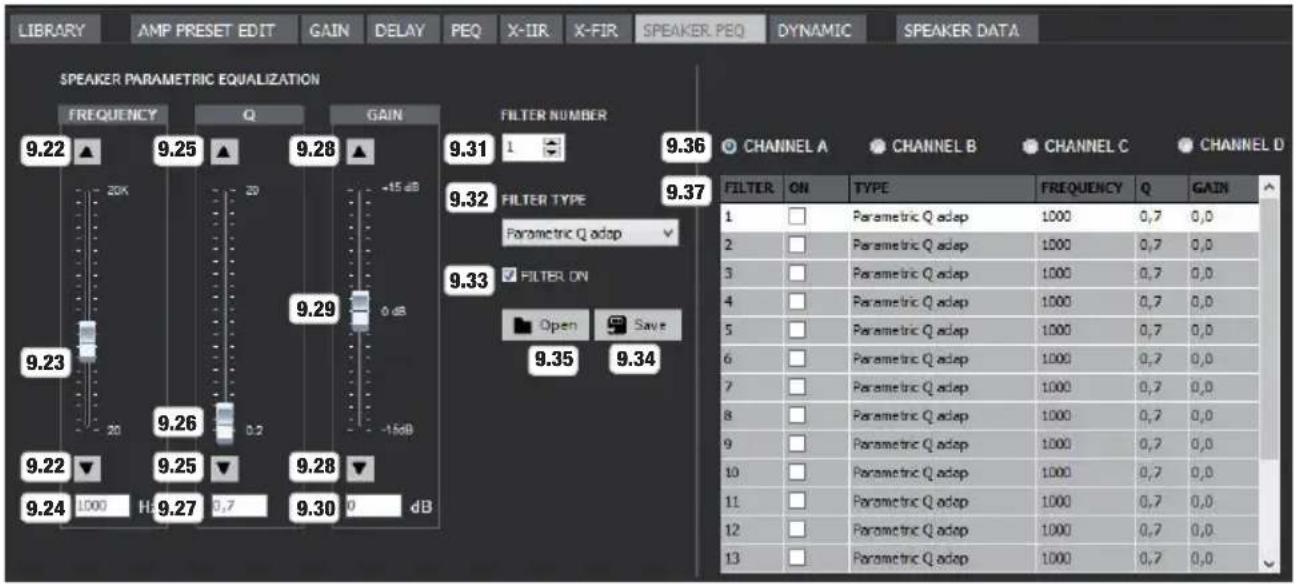

PARAMETRISCHER SPEAKER EQUALIZER
FREQUENCY
9.22 - Klicken Sie auf die Pfeilsymbole, um die Frequenz des ausgewählten EQ-Bands in 1 Hz Schritten anzuheben bzw. abzuseken.
9.23 Virtueller Fader - Klicken und halten Sie den virtuellen Faderknopf undziehen ihn nach oben, um die Frequenz anzuheiten und nach unten, um sie abzuseken.
9.24 Anzeige/ Eingabefeld - Anzeige der Frequenz in Hertz (Hz) und direkte Eingabe per Tastatur.
FILTERGUTE Q
9.25 - Klichen Sie auf die Pfeilsymbole, um den Gütefaktor des ausgewählten EQ-Bands von 0,2 bis 20 einzustellen.
9.26 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen ihn nach oben bzw. unter, um den Gütefactor nach Wunsch einzustellen.
9.27 Anzeige- / Eingabefeld - Anzeige des Gütefaktors und direkte Eingabe per Tastatur.
GAIN
9.28 - Klichen Sie auf die Pfeilsymbole, um die Verstärkung des ausgewählten EQ-Bands in 0,1 dB Schritten anzuheben bzw. abzuseken.
9.29 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen他们在 nach offen bzw. unter,um die Verstärkung nach Wunsch einzustellen.
9.30 Anzeige- / Eingabefeld - Anzeige der Verständung in dB und direkte Eingabe per Tastatur.
9.31 FILTER NUMBER - Anzeige der Filternummer und Auswahl der Filter 1 bis 16 mit Hilfe der Pfeilsymbole (ausgewähltes Band ist weiß hinterlegt).
9.32 FILTER TYPE - Aufklappmenu zum Auswahlen des Filtertypes in den EQ-Bändern 1 bis 16.
9.33 FILTER ON - Setzen Sie einen Haken im Schaltfeld, um das ausgewählte Filter zu aktivieren, deaktivieren Sie das Filter, indem Sie den Haken entfern (Bypass).
9.34 Save - Die Filtereinstellungen aller 16 EQ-Bänder konnen mit Hilfe der Schaltfläche als EQ-Preset in einer Daten auf dem PC gesichert werden.
9.35 Open - Laden Sie ein zuvor gesichertes EQ-Preset vom PC in den ausgewählten Kanal A bis D.
9.36 CHANNEL A bis D - Wahlen Sie den gewünschten Kanal zum Bearbeiten durch Klicken auf die Kanal-Schaltfläche aus.
9.37 EQ 1 bis 16 - Übersichtsfenster für die EQs 1 bis 16. Aktivieren bzw. deaktivieren Sie die gewürschten EQ-Bänder mit Hilfe der Computermaus (Haken bei ON gesetzt = EQ-Band aktiv, Haken entfernt = EQ-Band deaktiviert).

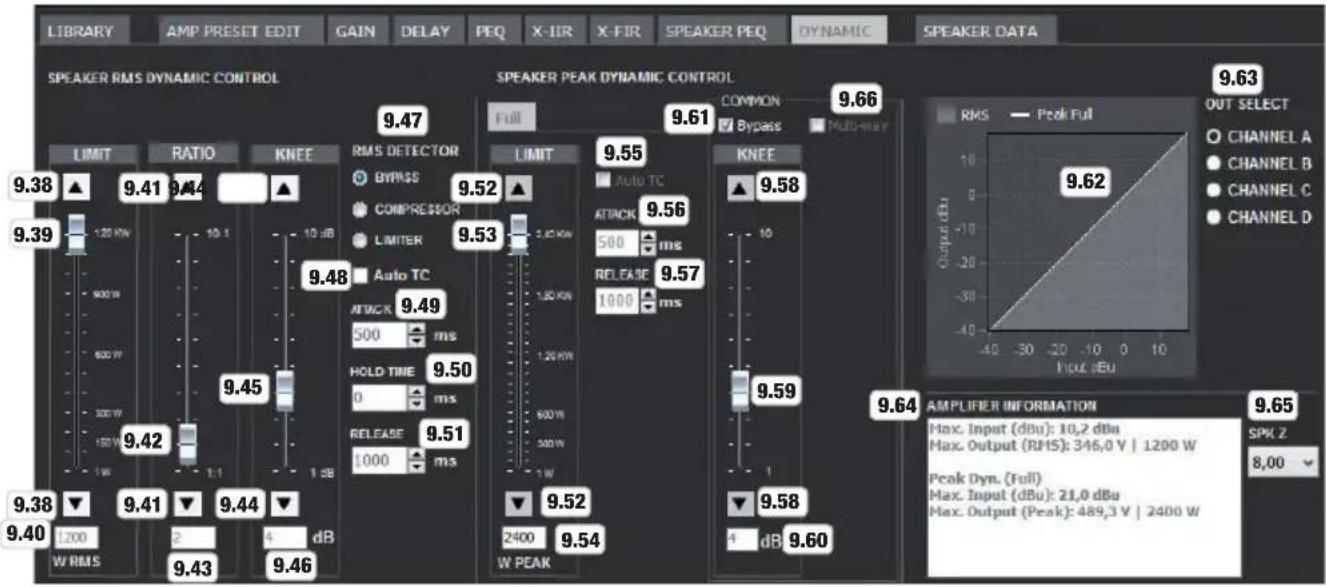

SPEAKER DYNAMIC CONTROL
SPEAKER RMS DYNAMIC CONTROL
9.38 LIMIT - Klichen Sie auf die Pfeilsymbole, um den Limiter an die RMS Belastbarkeit des Lautspechers anzupassen.
9.39 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen him nach ober bzw. unter, um den Limiter an die RMS Belastbarkeit des Laufsprechers anzupassen.
9.40 Anzeige/ Eingabefeld - Anzeige der Limitierung in Watt RMS und direkte Eingabe per Tastatur.
9.41 RATIO - Klichen Sie auf die Pfeilsymbole, um das Regelverhältnis bei der Verwendung als Compressor einzustellen.
9.42 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen him nach obey unter, um das Regelverhältnis bei der Verwendung als Compressor einzustellen.
9.43 Anzeige/ Eingabefeld - Anzeige des Regelverhältnisses und direkte Eingabe per Tastatur.
9.44 KNEE - Klichen Sie auf die Pfeilsymbole, um die Kennlinie auf Höhe des Schwellwerts (in thisem Fall W RMS) anzupassen (niedriger Wert = harter Übergang zwischen unbearbeiteten und bearbeiteten Signal, hoher Wert = weicher Übergang zwischen unbearbeiteten und bearbeiteten Signal).
9.45 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen him nach obey,zw. unten,um die Kennlinie auf Hohe des Schwellwerts (in thisem Fall W RMS) anzupassen.
9.46 Anzeige/ Eingabefeld - Anzeige des Werts und direkte Eingabe per Tastatur.
9.47 RMS DETECTOR
BYPASS - RMS DYNAMIC CONTROL deaktiviert (Schaltfläche klichen).
COMPRESSOR -Verwendung als Compressor (Schaltfläche klichen).
LIMITER - Verwendung als Limiter (Schaltfläche klichen).
9.48 Auto TC - Haken setzen, für die automatische Einstellung von Attack, Hold Time und Release.
9.49 ATTACK - Manuelles Einstellen der Ansprechzeit per Pfeilsymbole und direkter Ungabe per Tastatur (Haken bei Auto TC entfernen).
9.50 HOLD TIME - Manuelles Einstellen der Haltezeit per Pfeilsymbole und direkter Ungabe per Tastatur (Haken bei Auto TC entfernen).
9.51 RELEASE - Manuelles Einstellen der Abfallzeit per Pfeilsymbole und direkter Eingabe per Tastatur (Haken bei Auto TC entfernen).
SPEAKER PEAK DYNAMIC CONTROL
9.52 LIMIT - Klichen Sie auf die Pfeilsymbole, um den Limiter an die Peak Belastbarkeit des Lautspechers anzupassen.
9.53 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf und ziehen他们在 nach oben bzw. unter, um den Limiter an die Peak Belastbarkeit des Laufsprechers anzupassen.
9.54 Anzeige/ Eingabefeld - Anzeige der Limitierung in Watt PEAK und direkte Eingabe per Tastatur.
9.55 Auto TC - Haken setzen für die automatische Einstellung von Attack und Release.
9.56 ATTACK - Manuelles Einstellen der Ansprechzeit per Pfeilsymbole und direkter Eingabe per Tastatur (Haken bei Auto TC entfernen).
9.57 RELEASE - Manuelles Einstellen der Abfallzeit per Pfeilsymbole und direkter Eingabe per Tastatur (Haken bei Auto TC entfernen).
9.58 KNEE - Klichen Sie auf die Pfeilsymbole, um die Kennlinie auf Höhe des Schwellwerts (in thisem Fall W PEAK) anzupassen (niedriger Wert = harter Übergang zwischen unbearbeiteten und bearbeiteten Signal, hoher Wert = weicher Übergang zwischen unbearbeiteten und bearbeiteten Signal).
9.59 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen him nach oben bzw. unter, um die Kennlinie auf ho des Schwellwerts (in thisem Fall W PEAK) anzupassen.
9.60 Anzeige-/Eingabefeld -Anzeige des Werts und direkte Eingabe per Tastatur.
9.61 Bypass - Haken setzen, um PEAK DYNAMIC CONTROL zu deaktivieren.
9.62 Grafische Darstellung der beiden Dynamic Control Einheiten (graue Fläche = RMS DYNAMIC CONTROL, weiße Linie = PEAK DYNAMIC CONTROL).
9.63 OUT SELECT - Wahlen Sie den gewünschten Kanal zum Bearbeiten durch Klicken auf die Kanal-Schaltfläche aus.
9.64 AMPLIFIER INFORMATION - Input- und Output-Spezifikationen des Verständers.
9.65 SPK Z - Aufklappmenu zum Einstellen der Laatsprecherimpedanz.
9.66 Multi-way - Haken setzen, um den 2-Band Limiter zu aktivieren.

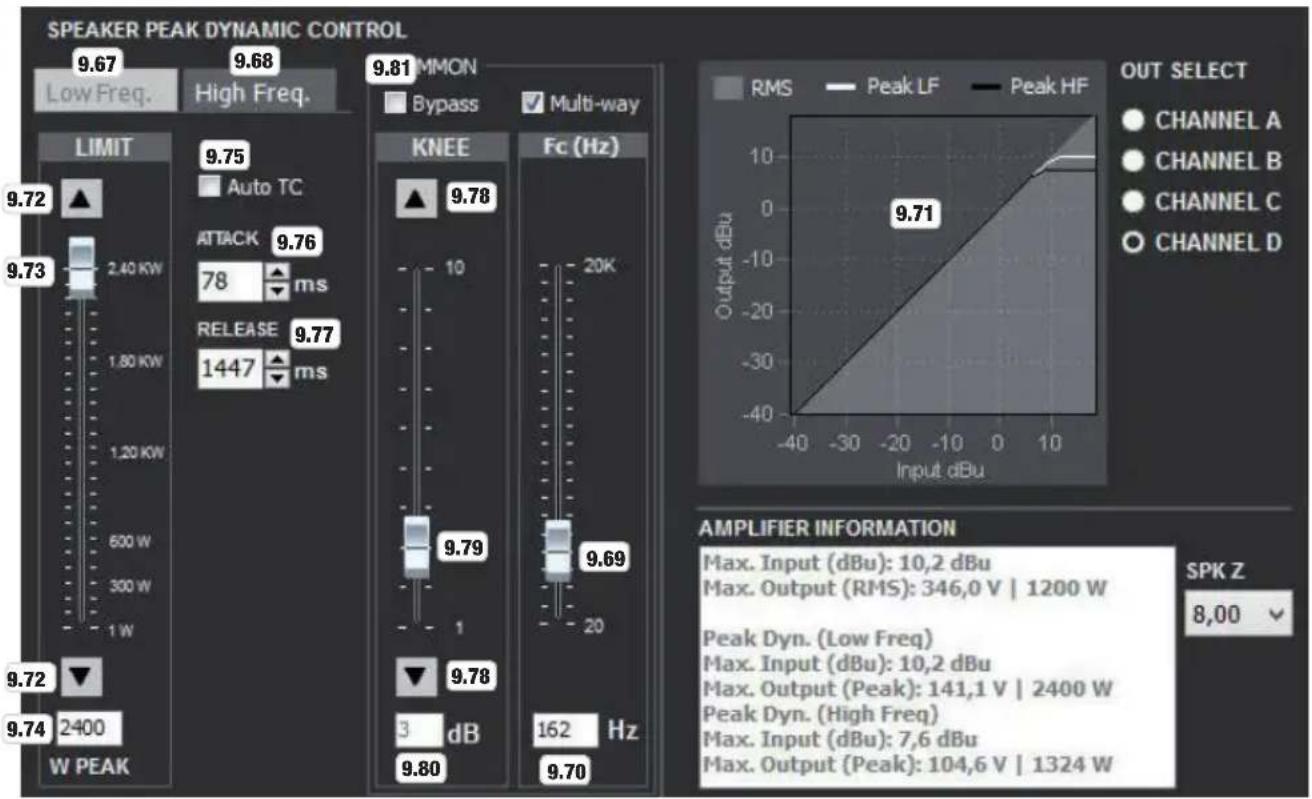

MULTI-WAY LIMITER
9.67 Low Freq. - Limiter für das Tiefenband. Zum Bearbeitern Schaltfläche klichen (hellgrau hinterlegt).
9.68 High Freq. - Limiter für das Höhenband. Zum Bearbeiten Schaltfläche klichen (hellgrau hinterlegt).
9.69 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen ihn nach ober bzw. unter, um die Trennfrequenz zwischen Tiefen- und Höhenband einzustellen.
9.70 Anzeige- / Eingabefeld - Anzeige der Trennfrequency und direkte Eingabe per Tastatur.
9.71 Grafische Darstellung der beiden Dynamic Control Einheiten (graue Fläche = RMS DYNAMIC CONTROL, weiß Linie = PEAK DYNAMIC CONTROL Tiefenband, schwarzine Linie = PEAK DYNAMIC CONTROL Höhenband).
9.72 LIMIT - Klichen Sie auf die Pfeilsymbole, um den Limiter an die Peak Belastbarkeit des Laufsprechers anzupassen.
9.73 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen nach oben bzw. unter, um den Limiter an die Peak Belastbarkeit des Laufsprechers anzupassen.
9.74 Anzeige- / Eingabefeld - Anzeige der Limitierung in Watt PEAK und direkte Eingabe per Tastatur.
9.75 Auto TC - Haken setzen für die automatische Einstellung von Attack und Release.
9.76 ATTACK - Manuelles Einstellen der Ansprechzeit per Pfeilsymbole und direkter Eingabe per Tastatur (Haken bei Auto TC entfernen).
9.77 RELEASE - Manuelles Einstellen der Abfallzeit per Pfeilsymbole und direkter Eingabe per Tastatur (Haken bei Auto TC entfernen).
9.78 KNEE - Klichen Sie auf die Pfeilsymbole, um die Kennlinie auf Höhe des Schwellwerts (in thisem Fall W PEAK) anzupassen (niedriger Wert = harter Übergang zwischen unbearbeiteten und bearbeiteten Signal, hoher Wert = weicher Übergang zwischen unbearbeiteten und bearbeiteten Signal).
9.79 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen him nach offen bzw. unter, um die Kennlinie auf Hohe des Schwellwerts (in thisem Fall W PEAK) anzupassen.
9.80 Anzeige/ Eingabefeld - Anzeige des Werts und direkte Eingabe per Tastatur.
9.81 Bypass - Haken setzen, um PEAK DYNAMIC CONTROL zu deaktivieren.
9.82 Frequency response - Grafische Darstellung des Freqenzgangs. (Horizontales Reinzoomen: Gewünschten Bereich mit rechter Maustaste nach rechts ziehend markieren. Horizontales Rauszoomen: Mit rechter Maustaste nach links ziehend markieren. Vertikal verschreiben mit Strg und linker Maustaste)
9.83 Greifpunkt GAIN und FREQUENCY - Klichen und halten Sie den Greifpunkt, um Frequenz und Verständung des ausgewählten Frequenzbands durch horizontales und vertikales Ziehen zu verändern.
9.84 Greifpunkte FILTERGüTe Q - Klichen und halten Sie einen Greifpunkt, um die Filtergüte des ausgewählten Frequenzbands durch horizontales Ziehen nach Wunsch zu verändern.
9.85 Max./Min.-Vertikales Zoomen mit Hilfe der Pfeilsymbole.
9.86 GAIN sperren - Klichen Sie auf die Schaltfläche, um die Bearbeitung der Verständung im Grafikfenster zu sperren (Schaltfläche rot) oder um die Bearbeitung freizugegeben (Schaltfläche grau).
9.87 FREQ spurren - Klichen Sie auf die Schaltfläche, um die Bearbeitung der Frequenz im Grafikfenster zu sperren (Schaltfläche rot) oder um die Bearbeitung freiugegeben (Schaltfläche grau).
9.88 Cursor - Auswahlen, welchem Kanal der Cursor im Grafikfenster folgt (Anzeige von Freqenz und Verständlung).
9.89 Show Name - Auswahlen, welcher Kanal im Grafikfenster angezeigt wird. Klichen Sie auf die Farb-Schaltflächen, um die Linienfarbe individuell einzustellen.
9.90 Show Phase - Setzen Sie den Haken, um den Phasengang im Grafikfenster anzeigen zu halten.
9.91 Influence - Setzen Sie einen Haken in die Eingabefelder der Bearbeitungsoptionen, die in die Frequenzkurve impliziert werden sollen.

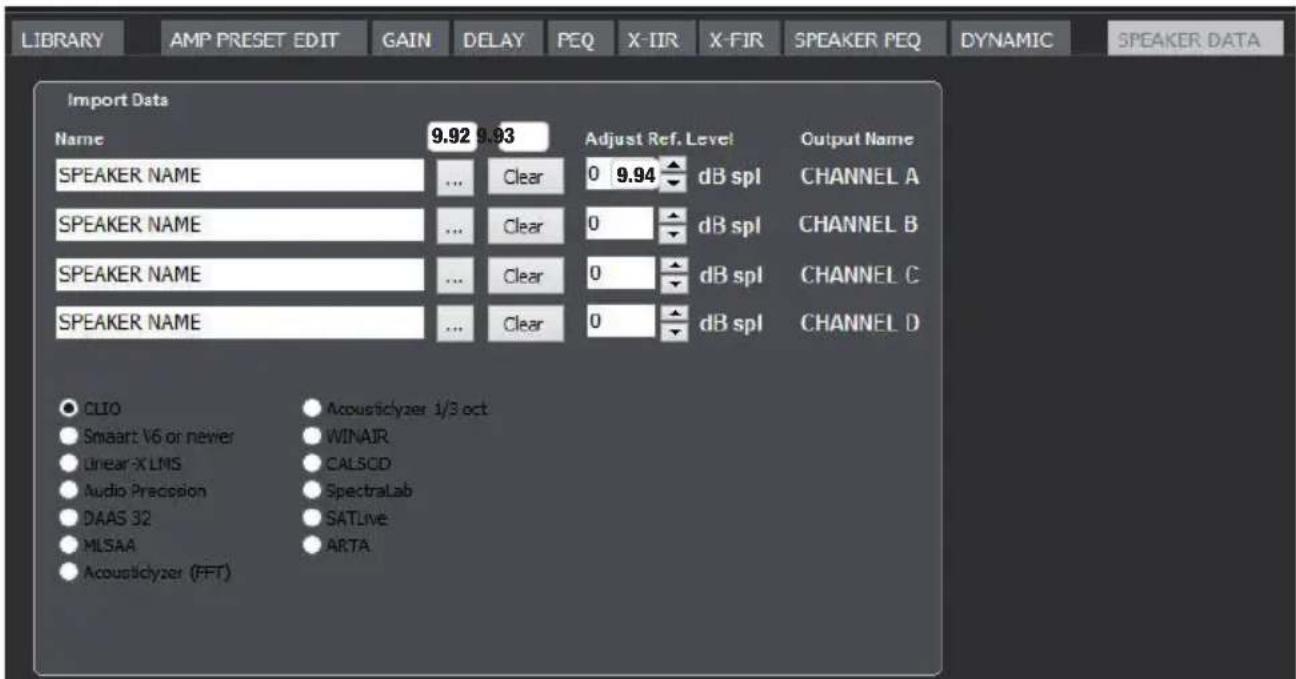

SPEAKER DATA
Bearbeitungsfenster zum Importieren von Lautsprecher-Messdaten unterschiedlicher Messysteme.
9.92 Importieren der Messdaten.
9.93 Clear - Löschen der Messdaten.
9.94 Adjust Ref. Level - Pegelanpassung mit Hilfe der Pfeilsymbole.
CUSTOM SPEAKER PRESETS VERWALTEN
Klichen Sie im Übersichtsfenster auf LIBRARY, dann auf Custom Speaker Preset. Sie können nun die zuvor auf dem PC geschichert Custom Speaker Presets in die List der Presets importieren (Open from disk), so eine eigene Bibliothek zusammenstellen und als Gesamtes in einer Datei auf dem PC sichern und zur Endstufe übertragen.
9.95 List der Custom Speaker Presets (1 - 80).
9.96 Reset Preset - Preset aus der Liste entfernen. Klichen Sie mit der rechten Maustaste auf das gewünschte Preset, klichen nun auf Reset Preset und bestätigten mit Yes.
9.97 Open from Disk - Preset vom PC in die Liste laden. Klichen Sie mit der rechten Maustaste auf ein freies Preset (Empty), klichen nun auf Open from disk, wahlen das gewünschte Preset im Daten Speicher des PCs und klichen auf Öffnen.
9.98 Save to disk - Preset im Datenspeicher des PCs sichern. Klichen Sie mit der rechten Maustaste auf das gewünschte Preset, klichen nun auf Save to disk, wahlen einen Speicherort aus, benennen das Preset nach Wunsch und klichen auf Speichern.
9.99 Save Custom Speaker Library to Disk - Alle Presets in der listenede in einer Datei auf dem PC speichern. Klichen Sie auf Save Custom Speaker Library to Disk, wahlen einen Speicherort aus, benennen die Bibliothek nach Wunsch und klichen auf Speichern.
9.100 Open Custom Speaker Library from Disk - Eine Custom Speaker Preset Bibliothek vom PC in die List der Presets importieren. Klichen Sie auf Open Custom Speaker Library from Disk, wahlen die gewünschte Daten speicher des PCs und klien auf Öffnen.
9.101 Send Custom Speaker Library to Amplifier - Die aktuell geladene Custom Speaker Preset Bibliothek in den Daten Speicher der Endstufe übertragen. Klichen Sie auf Send Custom Speaker Library to Amplifier. Der Vorgang dauert eine Sekunden.
9.102 Send Selected Custom Spk. Preset to Amp - Ein Preset aus der Liste in die Preset-Bibliothek der Endstufe übertragen. Klichen Sie zum Markieren auf das gewünschte Preset und dann auf Send Selected Custom Spk. Preset to Amp.
9.103 Change Library Password - Um die Custom Speaker Library mit einem eigenen Password zu schätzen, klichen Sie im Übersichtsfenster auf LIBRARY, dann unter Custom Speaker Preset auf Change Library Password, geben ihr persönliches Password nach Wunsch ein und bestätigten es im darauffolgenden Fenster. Custom Libraries, die anschließend auf dem Rechner gespeichert werden, können dann nur mit Hilfe des persönlichen Passports bearbeitet werden, da das Password mit der Library gespeichert wird. Beim Anlagen einer neuen Library (New Library) wird das Password für diese auf das Standard-Passport „admin“ zurückgesetzt.
10. AMP PRESET ERSTELLEN UND VERWALTEN
Ein Amp Preset besteht aus der Auswahl von Speaker Presets aus den Bibliotheken (Library) „Custom Speaker Preset" und „LD Speaker Preset" und den Einstelloptionen im Bereich CHANNEL EDIT (Punkt 6.26). Wahlen Sie die gewünschten Speaker Presets für die Kanäle CH A bis CH D aus (Punkt 6.28) und passen Gain, Polarität, Stummschaltung, Delay und Equalizer je nach Einsatzwreck und Hörgewohnheiten nach Bedarf in Echtzeit an. Ein so entstandenes Amp Preset kann sowohl direkt in den Datenspeicher der Endstufe geladen werden (siehe Punkt 6.23 AMP PRESET - SEND), als auch als Datie im Datenspeicher des PCs gesichert werden. Wahlen Sie in beiden Fälle im Bedienfeld AMP PRESET (Punkt 6.23) mit Hilfe der Pfeilsymbole ein leeres Preset aus (Empty) und geben einen Name für das Preset in das Anzeige- bzw. Eingabefenster ein. Um das Amp Preset in die Endstufe zu laden, klichen Sie nun auf SEND (Send Amp Preset to Amplifier Library), um es als Datie auf dem PC zu sichern, klichen Sie auf das Disketten-Symbol (Save an Amp Preset File to disk), wahren einen Speicherort auf Ihrm PC aus und sichern es.
INPUT GAIN INPUT DELAY
10.1 CHANNEL 1 bis 4 - Sobald Sie auf das Bearbeitungsfeld des gewünschten Kanals klichen, wechselt dessen Rahmenfarbe auf Blau.
10.2 - Klichen Sie auf die Pfeilsymbole, um die Verstärkung um jeweils 0,1 dB anzuheiten (Pfeil nach oben), oder abzuseken (Pfeil nach unten).
10.3 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen ihn nach oben, um die Verstärkung anzuheben und nach unter, um sie abzuseken.
10.4 dB Anzeige-/Eingabefeld-Anzeige der Verstärkung in dB und direkte Eingabe per Tastatur.
10.5 Polarität - Klichen Sie auf die Schaltfläche, um die Polarität des Signals zu invertieren und wieder auf normale Polarität zu schalten (orange Schaltfläche bei inverterierter Polarität).
10.6 Mute - Klichen Sie auf die Schaltfläche, um das Signal stummzuschalten und die Stummschaltung wieder aufzuheiten (rote Schaltfläche bei stummgeschaltetem Signal).
10.7 Signalpegelanseige
10.3LINK-Vor der Bearbeitung konnen Sie die Kanale verknupfen, deren Einstellungen gleich sein sollen (Haken setzen). Die Einstellungen mussen daher nur in einem Kanal erfolgen und werden automatisch in den verknupften Kanalen überkommen.
10.9 - Klichen Sie auf die Pfeilsymbole, um die Signalverzogierung des entsprechenden Kanals zu vergroßern bzw. verringen.
10.10 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen ihn nach offen,um die Signalverzogierung zu vergrobern und nach unten,um sie zu verringen.
10.11 Anzeige-/Eingabefelder - Anzeige der Signalverzogierung in Meter (m), FuB (feet) und Millisekunden (ms) und direkte Eingabe per Tastatur.
10.12 Total Gain - Anzeige der Summe aus INPUT CHANNEL GAIN und GROUP GAIN in dB.
10.13 Total Delay - Anzeige der Summe aus INPUT CHANNEL DELAY und GROUP DELAY in Meter (m), Fuß (feet) und Millisekunden (ms).
PARAMETRISCHER INPUT EQUALIZER
FREQUENCY
10.14 - Klicken Sie auf die Pfeilsymbole, um die Frequenz des ausgewählten EQ-Bands in 1 Hz Schritten anzugeben bzw. abzuseken.
10.15 Virtueller Fader - Klichen und halten Sie den virtuellen Faderknopf undziehen ihn nach ober, um die Frequenz anzuheiten und nach unter, um sie abzuseken.
10.16 Anzeige/ Eingabefeld - Anzeige der Frequenz in Hertz (Hz) und direkte Eingabe per Tastatur.
FILTERGUTE Q
10.17 - Klichen Sie auf die Pfeilsymbole, um den Gütefactor des ausgewählten EQ-Bands von 0,2 bis 20 einzustellen.
10.18 Virtueller Fader - Klicken und halten Sie den virtuellen Faderknopf undziehenihn nach oben bzw. unter,um den Gütefactor nach Wunsch einzustellen.
10.19 Anzeige-/Eingabefeld-Anzeige des Gütefaktors und direkte Eingabe per Tastatur.
GAIN
10.20 - Klichen Sie auf die Pfeilsymbole, um die Verständung des ausgewählten EQ-Bands in 0,1 dB Schritten anzuheiten bzw. abzuseken.
10.21 Virtueller Fader - Klicken und halten Sie den virtuellen Faderknopf undziehen ihn nach oben bzw. unter, um den Verstärkung nach Wunsch einzustellen.
10.22 Anzeige-/Eingabefeld-Anzeige der Verstärkung in dB und direkte Eingabe per Tastatur.
10.23LINK-Vor der Bearbeitung konnen Sie die Kanale verknupfen, deren Einstellungen gleich sein sollen (Haken setzen).
Die Einstellungen müssen davon in einem Kanal erfolgen und werden automatisch in den verknüpften Kanälen übernommen.
10.24 FILTER NUMBER - Anzeige der Filternummer und Auswahl der Filter 1 bis 12 mit Hilfe der Pfeilsymbole (ausgewähltes Band ist weiß hinterlegt).
10.25 FILTER TYPE - Der Filtertyp der Filter in den Kanalen 1 bis 4 ist nicht auswahlenbar und die Schrift davon ausgegrot (Filter 1 = Low Shelf, Filter 2 - 11 = Parametrisch, Filter 12 = High Shelf).
10.26 FILTER ON - Setzen Sie einen Haken im Schaltfeld, um das ausgewählte Filter zu aktivieren, deaktivieren Sie das Filter, indem sie den Haken entfern (Bypass).
10.27 Save - Die Filtrereinstellungen aller 12 EQ-Bänder konnen mit Hilfe der Schaltfläche als EQ-Preset in einer Daten auf dem PC gesichert werden.
10.28 Open - Laden Sie ein zuvor gesichertes EQ-Preset vom PC in den ausgewählten Kanal 1 bis 4.
10.29 CHANNEL 1 bis 4 - Wahlen Sie den gewünschten Kanal zum Bearbeitern durch Klicken auf die Kanal-Schaltfläche aus.
10.30 EQ 1 bis 12 - Übersichtsfenster für die EQs 1 bis 12. Aktivieren bzw. deaktivieren Sie die gewürschten EQ-Bänder mit Hilfe der Computermaus (Haken bei ON gesetzt = EQ-Band aktiv, Haken entftern = EQ-Band deaktiviert).

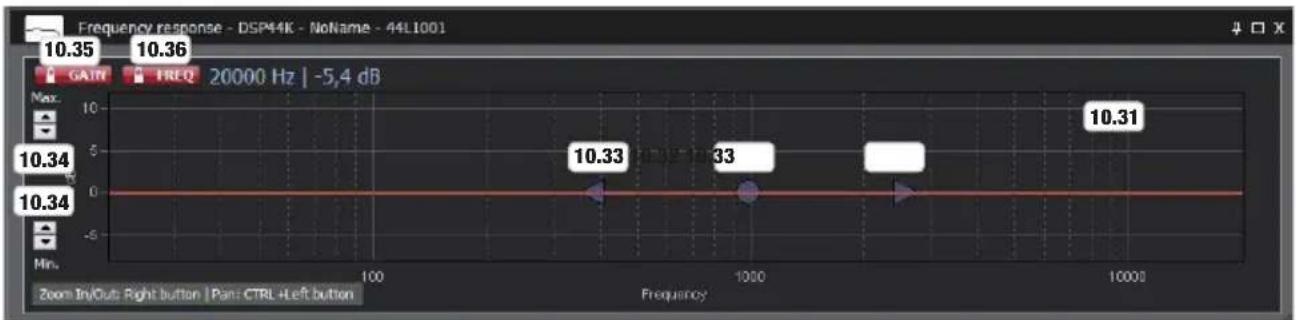

FREQUENCY RESPONSE (NICT ALS ADMINISTRATOR ANGEMELDET)
10.31 Frequency response - Grafische Darstellung des Frenzgangs. (Horizontales Reinzoomen: Gewünschen Bereich mit rechter Maustaste nach rechts ziehend markieren. Horizontales Rauszoomen: Mit rechter Maustaste nach links ziehend markieren. Vertikal verschreiben mit Strg und linker Maustaste).
Hinweis: Um den Kanal selbst bestimmten zu konnen, welchem der Cursor beim Bewegen über die Grafik folgt (Punkt 9.88), melden Sie sichitte als Administrator in der OCS Software an (Punkt 6.9).
10.32 Greifpunkt GAIN und FREQUENCY - Klichen und halten Sie den Greifpunkt, um Frequence und Veränderung des ausgewählten Frequenzbands durch horizontales und vertikales Ziehen zu verändern.
10.33 Greifpunkte FILTERGUTE Q - Klichen und halten Sie einen Greifpunkt, um die Filtergute des ausgewählten Frequenzbands durch horizontales Ziehen nach Wunsch zu verändern.
10.34 Max./Min.-VertikalesZoomenmitHilfe derPfeilsymbole.
10.35 GAIN spurren - Klichen Sie auf die Schaltfläche, um die Bearbeitung der Verständung im Grafikfenster zu sperren (Schaltfläche rot) oder um die Bearbeitung freiugegeben (Schaltfläche grau).
10.36 FREQ sperren - Klichen Sie auf die Schaltflache, um die Bearbeitung der Frequenz im Grafikfenster zu sperren (Schaltflache rot) oder um die Bearbeitung freizugegeben (Schaltflache grau).
AMP PRESETS VERWALTEN
Klichen Sie im Übersichtsfenster auf LIBRARY und dann auf Amp Preset. Sie können nun die zuvor auf dem PC geschlossen Amp Presets (siehe Punkt 6.23) in die List der Presets importieren (Open from disk), so eine eigene Bibliothek zusammenstellen und als Gesamtes in einer Datei auf dem PC sichern und zur Endstufe übertragen.
10.37 LiTe der Amp Presets (1 - 80).
10.38 Reset Preset - Preset aus der Liste entfernen. Klichen Sie mit der rechten Maustaste auf das gewünschte Preset, klichen nun auf Reset Preset und bestätigten mit Yes.
10.39 Open from Disk - Preset vom PC in die Liste laden. Klicken Sie mit der rechten Maustaste auf ein freies Preset (Empty), klien nun auf Open from disk, wahlen das gewünschte Preset im Daten Speicher des PCs und klien auf Öffnen.
10.40 Save to disk - Preset im Daten Speicher des PCs sichern. Klichen Sie mit der rechten Maustaste auf das gewünschte Preset, klichen nun auf Save to disk, wahlen einen Speicherort aus, benennen das Preset nach Wunsch und klichen auf Speichern.
10.41 Send Amp Preset Library to Amplifier - Die aktuell geladene Amp Preset Bibliothek in den Daten Speicher der Endstufe übertragen. Klichen Sie auf Send Amp Preset Library to Amplifier. Der Vorgang dauert eine Sekunden.
10.42 Send Selected Amp Preset to Amplifier - Ein Preset aus der Seite in die Preset-Bibliothek der Endstufe übertragen. Klichen Sie mit der rechten Maustaste auf das gewünschte Preset und klichen nun auf Send Selected Amp Preset to Amplifier.
10.43 Send Selected Amp Preset to Amplifier & Recall - Ein Preset aus der List in die Preset-Bibliothek der Endstufe übertragen und laden. Klichen Sie mit der rechten Maustaste auf das gewünschte Preset und klichen nun auf Send Selected Amp Preset to Amplifier & Recall.
10.44 Preset Information - Geben Sie einen Projektnamen, den Name des Preset-Urhebers und Kommentare nach Wunsch ein.
Amp Preset Bibliothek verwalten, siehe Punkte 6.2 bis 6.7 im Übersichtsfenster.
11. CONTROL GROUPS
Die Control Groups ermoienden es, Input Gain und Input Delay der gewuinschen Kanale der via Ethernet am Rechner angeschlossenen Endstufen frei zu gruppieren und simultan zu steuern. Die Steuerung von Input Gain und Input Delay in den Gruppen erfolgt relativ zu den Einstellungen in den Input-Kanalen der entsprechenden Endstufen, d.h., Gain und Delay von Control Group und Input-Kanal werden addiert und das Ergebnis als Gesamtwert angezeigt (Total).
Um Gain- und Delay-Gruppen nach Wunsch zu erzeugen, müssen die entsprechenden Endstufen im System angemeldet sein. Klichen Sie nun auf die Schaltfläche Control Groups (Nr. 11.1). Daraufhin öffnet sich das Gruppenfenster. Klichen Sie hier einmal auf Groups (Nr. 11.2) und fügen dann Gain-Gruppen und Delay-Gruppen nach Bedarf hinzu, indem Sie auf die entsprechenden Schaltflächen Add Gain Group (Nr. 11.3) und Add Delay Group (11.4) in der Menüleiste klichen. Bennen Sie die Gruppen nach Wunsch und klichen auf OK. Fügen Sie eine Endstufe einer Gain-Gruppe und/oder Delay-Gruppe per Drag-and-Drop hinzu. Nun öffnet sich das Fenster Assign to Control Group, in this dem Fenster benennen Sie die Gain-bzw. Delay-Gruppe (Control Group Name, Nr. 11.5), wahlen aus, welche der 4 Endstufenkanale der Gruppe zugewiesen werden sollen (Assignment, Nr. 11.6) und klichen auf Add To Group (Nr. 11.7). Markieren Sie die Gruppe, die Sie bearbeiten möchten (1x anklichen) und klichen auf Open Group (Nr. 11.8) in der Menüleiste. In den nun geöffneten Fenstern (Nr. 11.9 und 11.10) konnen die Einstellungen wie gewünscht vorgenommen werden. Gruppen konnen umbenannt oder gelöscht werden, indem Sie die gewünschte Gruppe anklichen und dann auf die entsprechende Schaltfläche klichen (Rename Group Nr. 11.11 und Delete Group Nr. 11.12). Gruppen konnen in Ordnern zusammenfasst werden, indem Sie Groups (Nr. 11.2) anklichen, dann auf Add Folder (Nr. 11.13) klichen und die gewünschten Controll Groups per Drag-and-Drop in den Ordner legen (Ordner umbenennen und löschen mit Rename Folder Nr. 11.14 und Delete Folder Nr. 11.15). Um die Control Groups- und die Devices-Einstellungen in einer Daten abzuspeichern, klichen Sie auf Project (Nr. 11.16) und dann auf Save Project (Nr. 11.17). Bennen Sie die Daten nach Wunsch und sichern sie auf dem Speichermedium Ihres Rechners. Die im Projekt verwendeten Speaker- und Amp-Presets werden nicht in der Projekt-Datie mit gespeichert, sie müssen davon in den verwendenten DSP44 bzw. DSP45 Endstufen geladen sein. Öffnen Sie ein Projekt durch Klicken auf Open Project (Nr. 11.18), legen ein neues Projekt durch Klicken auf New Projekt (Nr. 11.19) an und speichern das aktuelle Projekt unter neuem Namen durch Klicken auf Save Project As (Nr. 11.20).
12. FIRMWARE UPDATE

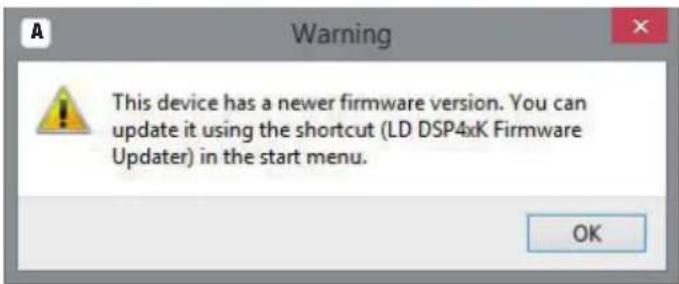

Ein Firmware-Update halt die Geräte-Software auf dem neuesten Stand und verbessert die Software-Performance. Wenn Sie die neuste LD OCS-Software auf Ihrm PC installmenten und eine LD DSP44K oder DSP45K Endstufe mit dem Rechner verbinden, wird in der OCS-Software automatisch angezeigt, wenn eine neuere Geräte-Firmware, als die aktuell installierte, für die Endstufe verfügbar ist (Abb. A). Gehen Sie bei einem Firmware-Update sehr gewissenchaft vor, führen alle Schritte bereits nach Anweisung durch, brechen den Update-Vorgang nicht ab und sorgen damit, dass die USB-Verbindung zwischen PC und Endstufe nicht unterbrochen wird. Falls das Firmware-Update nicht vollständig und korrekt bis zum Ende durchgeführt wird, kann die Endstufe beschädigt und unbenutzbar werden.
Beim Installieren der neuesten LD OCS-Software wird der Firmware-Updater automatisch mit installiert. Sie finden den Firmware-Updater im Windows Startmenu.

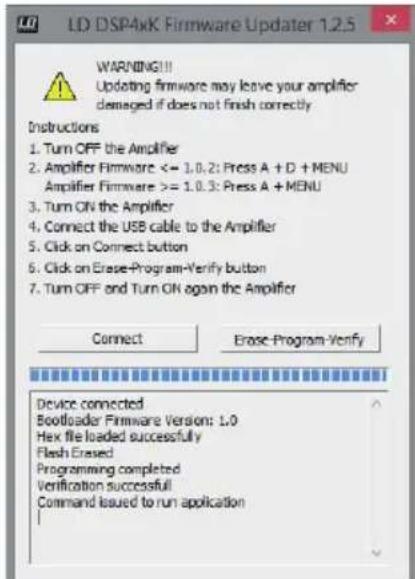

Starten Sie den Firmware-Updater und befolgen die angezeigten Schritte sorgfällig!
- Schalten Sie die Endstufe aus.
- Halten Sie Taster A und D und MENU der Endstufe gleichzeitig gedrückt (bis Firmware 1.0.2., ab Firmware 1.0.3 Taster A und MENU)
- Schalten Sie die Endstufe ein und halten die drei Taster so lange gedrückt, bis im Geräte-Display „BOOTLOADER MODE" angezeigt wird. Betätigten Sie nun bis zur Fertigstellung des Updates keine Bedienelemente mehr.
- Verbinden Sie die Endstufe und den PC mit Hilfe eines geeigneten USB-Kabels (USB 2.0, USB-A auf USB-B).
- Klichen Sie auf die Schaltfläche Connect im Updater Fenster. Im Informationsfenster wird nun „Device connected" angezeigt.
- Klichen Sie jetzt auf die Schaltfläche Erase-Program-Verify. Der Vorgang dauert einen Moment.
- Sobald der Update-Vorgang abgeschlossen ist, wird das im Informationsfenster angezeigt („Programming completed“ und „Verification successful“). Schalten Sie die Endstufe nun aus und kurze Zeit später wieder ein. Die OCS-Software kann nun wie gehabt gestartet werden.
