Produkttyp	Druckluft-Schlagschrauber (Schlagschrauber)
Marke	Silverline
Modell	656578
Max. Betriebsdruck	6,3 bar (90 psi)
Luftverbrauch	140 l/min (5 ft³/min)
Lufteinlass	1/4" BSP mit zwei männlichen Schnellkupplungen (EN-6 und EQ-4)
Mindestschlauchdurchmesser	9,5 mm (3/8")
Vierkantantrieb	1/2" (12,7 mm)
Drehrichtung	Schrauben und Lösen (reversibel)
Leerlaufdrehzahl	150 min⁻¹
Max. Drehmoment	61 Nm
Gewicht	1,25 kg
Schallleistungspegel	106 dB(A)
Schalldruckpegel	95 dB(A)
Vibrationsemission	2,9 m/s²
Unsicherheit K (Vibrationen)	1,5 m/s²
Energieversorgung	Druckluft (Kompressor)
Hauptfunktionen	Anziehen und Lösen von Muttern und Schrauben mit Schlagschraubernüssen
Wartung	Tägliche Schmierung mit Öl für Druckluftwerkzeuge; Reinigung mit weicher Bürste oder trockenem Tuch
Sicherheit	Gehörschutz, Augenschutz, Atemschutz, Helm und Handschuhe tragen; nicht mit Druckgas verwenden
Ersatzteile und Reparierbarkeit	Zubehör erhältlich bei Silverline-Händlern; Reparaturen durch autorisiertes Servicecenter
Allgemeine Informationen	3 Jahre Garantie bei Registrierung; nicht-professionelle Nutzung

Häufig gestellte Fragen - 656578 SILVERLINE

Welcher Luftdruck wird für die Verwendung des Silverline 656578 Schlagschraubers benötigt?

Der maximale Betriebsdruck beträgt 6,3 bar (90 psi). Überschreiten Sie diesen Druck niemals, um Verletzungs- oder Beschädigungsrisiken zu vermeiden.

Wie installiere ich die Schnellkupplung am Werkzeug?

Tragen Sie PTFE-Band auf das Gewinde der Schnellkupplung auf, entfernen Sie die Schutzkappe des Lufteinlasses und schrauben Sie die Kupplung mit einem Schraubenschlüssel fest. Überprüfen Sie die Dichtheit mit Seifenwasser.

Kann ich diesen Schlagschrauber mit normalen Nüssen verwenden?

Nein, verwenden Sie nur zugelassene Schlagschraubernüsse in gutem Zustand. Standardnüsse können brechen und gefährliche Projektile erzeugen.

Wie kehre ich die Drehrichtung um?

Drehen Sie den Drehrichtungsumschalter (1): gegen den Uhrzeigersinn für Vorwärtslauf (F), im Uhrzeigersinn für Rückwärtslauf (R).

Was tun, wenn das Werkzeug langsam läuft?

Überprüfen Sie den Luftdruck (muss max. 6,3 bar sein), reinigen Sie den Mechanismus mit Öl für Druckluftwerkzeuge und betätigen Sie das Gerät in kurzen Impulsen, um Blockaden zu lösen.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets Augenschutz, Gehörschutz, Atemschutz, einen Helm und geeignete Handschuhe. Die Lautstärke kann 85 dB(A) überschreiten.

Wie warte ich das Werkzeug täglich?

Wenn kein Inline-Öler vorhanden ist, geben Sie 2 oder 3 Tropfen Öl für Druckluftwerkzeuge in den Lufteinlass und lassen Sie das Werkzeug bei niedriger Geschwindigkeit laufen. Wiederholen Sie dies bei intensiver Nutzung bis zu 3 Mal täglich.

Kann ich dieses Werkzeug mit Sauerstoff oder einem brennbaren Gas verwenden?

Nein, verwenden Sie nur Druckluft. Sauerstoff oder brennbare Gase stellen eine Brand- und Explosionsgefahr dar.

Wie ist die Garantie für dieses Produkt?

Silverline bietet eine 3-jährige Garantie bei Registrierung des Produkts innerhalb von 30 Tagen nach Kauf auf silverlinetools.com.

Wo finde ich Zubehör oder Ersatzteile?

Zubehör (Nüsse, Verlängerungen usw.) ist bei Ihrem Silverline-Händler oder auf toolsparsonline.com erhältlich. Für Reparaturen wenden Sie sich an ein autorisiertes Silverline-Servicecenter.

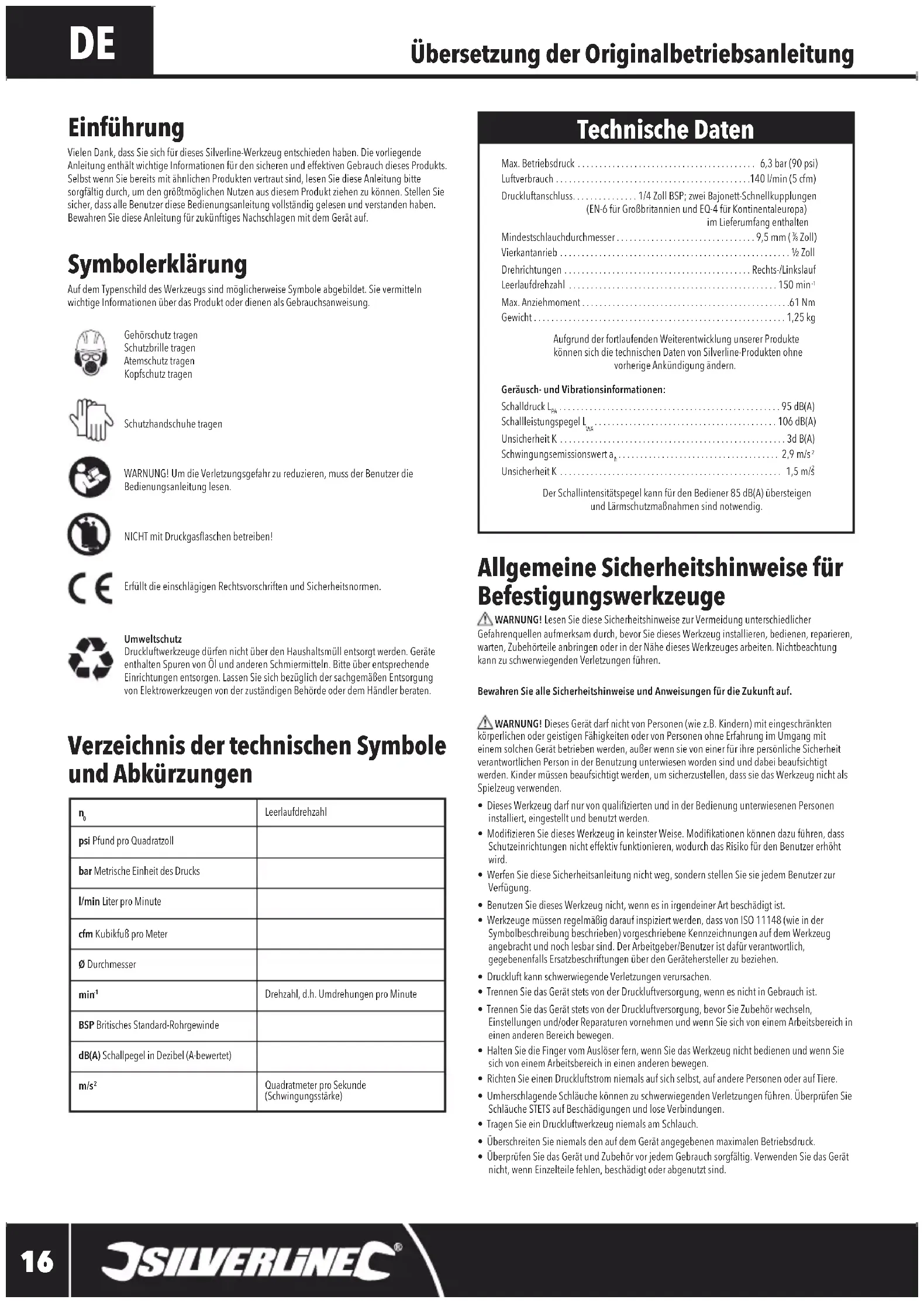

BEDIENUNGSANLEITUNG 656578 SILVERLINE

DEDruckluft-Ratschenschrauber

Vielen Dank, dass Sie sich für diese Silverline Werkzeug entschieden haben. Die vorliegende Anleitung enthalt wichtige Informationen für den sicheren und effektiven Gebrauch dieser Produkte. Selfest wenn Sie bereits mit ähnlichen Produkten vertraut sind, besteht Sie diese Anleitungitte sorgfältig durch, um den großmöglichen Nutzen aus thisem Produkt ziehen zu konnen. Stellen Sie sichere, dass alle Benutzer die Bedienungsanleitung vollständig gelesen und verstanden haben. Bewahren sie diese Anleitung für zukünftiges Nachslangen mit dem Gerät auf.

Symbolerklarung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehorschutztragen

Schutzbrille tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

WARNING! Um die Verletzungsgefahr zu reduzieren, muss der Benutzer die Bedienungsanleitung setzen.

NICTMtDruckgasfaschen betreiben!

Erfüllt die einschlagigen Rechtsvorschriften und Sicherheitsnormen.

Umweltschutz

Druckluftwerkzeuge)dürfen nicht über den Haushaltsmull entsorgt werden. Geräte enthalten Spuren von Öl und anderen Schmiermitteln.itte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßenen Entsorgung von Elektronwerkezeugen von der zuständigen Behörde oder dem Handl beraten.

Verzeichnis der technischen Symbole und Abkürzungen

\( {\mathrm{n}}_{0} \)	Leerlaufdrehzahl
psi Pfund pro Quadratzoll
bar Metrische Einheit des Drucks
1/min Liter pro Minute
cfm Kubikfuß pro Meter
Ø Durchmesser
\( {\mathrm{{min}}}^{1} \)	Drehzahl, d.h. Umdrehungen pro Minute
BSP Britisches Standard-Rohrgewinde
dB(A) Schallpegel in Dezibel (A-bewertet)
\( \mathrm{m}/{\mathrm{s}}^{2} \)	Quadratmeter pro Sekunde (Schwingungsstärke)

Technische Daten

Max.Betriebsdruck 6,3 bar (90 psi)

Luftverbrauch 140 l/min (5 cfm)

Druckluftanschluss 1/4 Zoll BSP; zwei Bajonett-Schnellkupplungen

(EN-6 für Großbritannien und EQ-4 für Kontinenteuropa)

im Lieferumfang enthalten

Mindestschlauchdurchmesser 9,5 mm (% Zoll)

Vierkantanieb 1/2 Zoll

Drehrichtungen Rechts-/Linkslauf

Leerlaufdrehzahl 150 min

Max. Anziehmoment 61 Nm

Gewicht 1,25 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sie die technische Daten von Silverline Produkten ohne vorherige Anwendung halten.

Gerausch- und Vibrationsinformationen:

Schalldruck _ss 95 dB(A)

Schalleistungspegel L. 106 dB(A)

Unsicherheit K 3d B(A)

Schwingungsemissionswert a 2,9 m/s²

Unsicherheit K 1,5 m/3

Der Schallintensitatspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

Allgemeine Sicherheitshinweise für Befestigungswerkzeuge

WARNING! Lesen Sie diese Sicherheitshinweise zur Vermeidung unterschiedlicher Gefahrenquellen aufmersam durch, bevor Sie dieises Werkzeug installmenten, bedienen, reparieren, warten, Zubehörteile anbringen oder in der Höhe这点 Werkzeuges arbeiten. Nichtbechtung kann zu schwerwiegenden Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

WARNING! Dieses Gerät dar nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperslichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und bzw. beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Werkzeug nicht als Spielzeug verwenden.
- Dieses Werkzeug darf nur von qualifizierten und in der Bedienung unterwiesenen Personen installiert, eingestellt und benutzt werden.
Modifizieren Sie die des Werkzeug in keinster Weise. Modifikationen können dazu führten, dass Schutzeinrichtungen nicht effektiv Funktionieren, wodurch das Risiko für den Benutzer erhöht wird.
- Werfen Sie diese Sicherheitsanleitung nicht weg, sondern stellen Sie sie jeder Benutzer zur Verflügung.
- Benutzten Sie体系建设 Werkzeug nicht, wenn in irgendeiner Art beschädigt ist.
Werkzeuge,müssen regelmäß darauf inspi Ziert werden,dass von ISO 11148 (wie in der Symbolsbeschreibung beschrieben) vorgeschriebene Kennzeichnungen auf dem Werkzeug angebracht und noch lesbar sind.Der Arbeitgeber/Benutzer ist damit verantwortlich, gegebenenfalls Ersatzbeschriften über den Geratehersteller zu beziehen.
- Druckluft kann schwerwiegende Verletzungen verursachen.
Trennen Sie das Gerät stets von der Druckluftversorgung, wenn es nicht in Gebrauch ist.
Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Zubehör wechseln, Einstellungen und/oder Reparaturen vornehmen und wenn Sie sich von einem Arbeitsbereich in einen anderen Bereich bewegend.
- Halten Sie die Finger vom Auslaser fern, wenn Sie das Werkzeug nicht bedieren und wenn Sie sich von einem Arbeitsbereich in einen anderen bewegen.
- Richten Sie einen Druckluffstrom niemals auf sich selbst, auf andere Personen oder auf Tiere.
Umherschlagende Schlauche konnen zu schwerwiegenden Verletzungen führen. Überprüfen Sie Schlauche STETS auf Beschädigungen und lose Verbindungen.
Tragen Sie ein Druckluftwerkzeug niemals am Schlauch.
- Überschreiben Sie nimals den auf dem Gerät angegebenen maximalen Betriebsdruck.
- Überprüfen Sie das Gerät und Zubehör vor jeder Gebrauch sorgfältig. Verwenden Sie das Gerät nicht, wenn Einzelteile fehlen, beschädigt oder abgenutzt sind.

• Druckluftwerkzeuge sollenn nur mit Druckluft mit dem niedrigsten Druck betrieben werden, der fur die jweilige Aufgabe erforderlich ist, um Lärn und Vibrationen zu reduzieren und den Verschleib zu minimieren.
• Verwendten Sie niemals reinen Sauerstoff oder brennbare Gase für den Betrieb eines Druckluftwerkzeugs. Druckluftwerkzeuge sind nicht für diese Stromquellen ausgelegt und ihre Verwendung stellt eine Brand- und Explosionsgefahr der.
• Beachten Sie, dass Druckluftwerkzeuge während des Gebrauchs kalt werden konnen, was die Griffigkeit, die Kontrolle und die Anfälligkeit für vibrationsbedingte Verletzungen beeinträchtigt.

WARNING! Auch wenn this Gesatz wie vorgeschrieben verwendet wird, ist es nicht möglich, samslich Restrisiken auszuschreiben. Wenn Sie Zweielf bezüglich der Verwendung des Geräts haben, DANN VERWENDEN SIE ES NICT.

Risiken durch geschossartige Fragmente

a) Seien Sie sich bewusst, dass im Falle eines Versagens des Werkzeugs oder seines Zubehörns und beim Zerbrechen des Werkstücks Hochgeschwindigkeitsgeschosse entstehen können.
b) Tragen Sie bei der Benutzung des Werkzeugs stets eine geeignete schlagfeste Schutzbrille. Die Schutzklasse hangt von der jeweiligen Anwendung ab und muss individuell beurteilt werden.
c) Das Risiko gegenüber dritten Personen und Beistehenden sollen an dieser Stelle ebenfalls beurteilt werden.
d) Vergewissem Sie sich, dass das Werkstück stets sicher befestigt ist.

Risiken des Hangenbleibens

a) Erdrossfelung, Skalpieren und andere Risswunden können durch lose Kleidung, Schmuck, Krawatten/Tücher/Halsmögen, Haare, Handelschüwe u.a. verursacht werden, wenn diese nicht ordnungsgemäß vom Werkzeug fertig gehalten werden.
b) Handschuhe konnen sich im Antrieb verwickeln und zu Amputationen, Bruchen und Schnittwunden der Finger führen.
c) Rotierende Steckschlusseinsätze und Antriebsveränderungen können sich leicht mit gummibeschichteten und metallverständen Handschuhen verfangen.
d) Tragen Sie keine übergroßen Handschuhe oder Handschuhe mit abgeschrittenen oder ausgefransten Fingern.
e) Halten Sie NIE den Antrieb, den Steckschluss oder die Antriebsveränderung des Gerätes fest.

Betriebsrisiken

a) Bediener und Wartungspersonal,müssen körperlich in der Lage sein, die Masse und das Gewicht des Werkzeugs sowie, die bei dessen Verwendung auftretenden Kräfte, handhaben zu konnen.
b) Halten Sie das Werkzeug vorschrittsmäßig; seiten Sie jederzeit bereit, plötzliches Ausschlagen abzufangen und haben Sie stets beiden am Werkzeug.
c) Achten Sie auf eine gut ausbalancierte Körperposition und sorgen Sie für einen sicheren Stand.
d) Verwendten Sie ausschließlich vom Hersteller empfohlene Schmiermittel.
e) Das Tragen einer Schutzbrille ist Pflicht; geeignete Schutzhandschuhe und Arbeitsschutzkleidung werden dingend empfohlen.
f) Tragen Sie bei Überkopfarbeiten einen Schutzheim.
g) Vermeiden Sie die Berührung mit sich bewegenden Teilen, um Quetsch- und Schnittwunden an Händen und anderen Körperteilen zu vermeiden.
h) Bei der Verwendung mit Kunststoffen und anderen elektrisch nicht leitfähigen Materialien kann es zu elektrostatischer Aufladung kommt. Ergebnis Sie geeignete Maßnahmen, um diese Risiko bei der Arbeit mit solchen Materialien zu verringn (z. B. Verwendung eines Erdungssystems).
i) Beachten Sie, dass bei der Verarbeitung bestimmter Materialien Brand- oder Explosionsgefahr besteht. Treffen Sie geeignete Vorausnahmeinum, um Gefahren zu reduzieren. Es liegt in der Verantwortung der Arbeitgeber, allen Nutzern die Risiken deutlich machen.
j) Bei der Verwendung des Werkzeugs können die Höhe des Bedierners Gefahren wie Quetschungen, Stößen, Schnitten und Abschürfungen sowie Hitze ausgesetzt sein. Tragen Sie geeignete Handschuhe, um ihre Höhe zu schätzen.
k) Bei Drehwinkelschraubern besteht am offenen Ende eine Quetsungsgefahr der Finger.
I) Verwendten Sie这点 Gerät nicht in beengten Bereichen und seiten Sie sich der Quetschungsgefahr bewusst, wenn sich hände, besonders beim Ausdrehen von Schrauben, zwischen Gerät und Werkstück befinden.

Risiken durch wiederholte Bewegungsabläufe

Bei der Arbeit mit thisem Werkzeug ist es möglich, dass der Benutzer Unbehagen in den Händen, Armen, Schultern, im Nacken oder in anderen Körperteilen versprürt.

a) Der Benutzer muss während der Arbeit mit diesen Werkzeug darauf aufchten, stets eine bequeme Körperposition mit festem Stand einzahalten; unbequeme Positionen und Positionen, die zum Verlust des Gleichgewichttes führen konnen, sind zu vermeiden. Der Benutzer sollte seine Körperposition bei länger andauernden Arbeits in regelmäßigen Abständen verändern, um Ermüdung und Unwohlsein vorzubeugen.
b) Warnsignale wie bleibendes oder wiederauftrendendes Unbehagen, akutes oder anhaltendes Schmerzgebung, Pochen, Kribbeln, Taubheit, Brennen oder Versteifungen duren nicht ignorantiert werden. Der Arbeitgeber muss umgehend informiert und ein qualifizierter Arbeitsmedizin hinzugezogen werden.

Risiken durch Zubehörteile

a) Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Zubehörnte anbringen oder austauschen.
b) Vermeiden Sie während und unmittelbar nach der Verwendung direkten Kontakt mit dem eingesetzen Werkzeug, da diese hei oder scharfkantig sein kann.
c) Verwendten Sie ausschließlich vom Gerätehersteller empfehlenes Zubehar und compatible Verbrauchsmaterialien; verwenden Sie keine Zubehörteile oder Verbrauchsmaterialien in anderen Größen.
d) Stellen Sie sicher, dass die maximale Betriebsgeschwindigkeit eines Zubehörns der auf dem Werkzeug angegebenen Nenngeschwindigkeit entspricht oder diese überschreitet.
e) Verwendten Sie nur Steckschlüsselinsätze, die für Schlagschauber zugelassen sind und die sich in einem guten Zustand befinden. Stark abgenutzte Steckschlüsselinsätze oder Handsteckschlüssel und Zubehörteile, die mit Schagschaubern verwendet werden, können zerbrechen und zu Projektilen werden.

Arbeitsplatzgefahren

a) Achten Sie bei der Verwendung dieser Werkzeugs auf rutschige Untergrunde sowie Stolpergefahren, z.B. durch die Drucklautzuleitung oder Hydraulischlaufache. Ausrutschen, Stolperm und Fallen sind zahlung aufstretende Armen von Arbeitsunfallen.
b) Blockieren Sie nach Mänglichkeit keine Durchgangsstraße und Durchgänge durch Leitungen und Schläuche. Ergebnie sie geeignete Maßnahmen zur Verringerung des Stolpersrisikos, z. B. durch das Aufstellten von Warnschildern und die Befestigung von Kabeln und Luftleitungen.
c) Gehen Sie in unbekannten Umgebungen vorsichtig vor, um das Risiko von versteckten Gefahren, wie z. B. Stromleitungen, zu minimieren.
d) Dieses Gerät ist nicht für den Betrieb in explosionsgeführdaten Bereichen konzipiert und es ist nicht gegen elektrischen Strom isoliert.
e) Vergewissern Sie sich, dass sich keine elektrischen Leitungen, Gasleitungen usw. in ihrem Arbeitsbereich befinden, welche durch das Werkzeug beschäftigt werden und eine Gefahr darstellen können.

Risiken durch Staub und Rauch

Durch Denutzung dieser Werkzeugs entstehender Staub und Rauch ist gesundheitsschädlich (und kann u. A. Krebs, Geburtsschäden, Asthma und Dermatitis verursachen). Eine Risikoanalyse und die Einführung von Maßnahmen zur Kontrolle der Gesundheitsbelastung sind unerässlich.

a) In der Risikoanalyse muss sowohl durch die Benutzung des Werkzeuges erzeugter als auch bestehender Staub berücksichtigt werden.
b) Richten Sie den Staubastritt so aus, dass bestehender Staub nicht aufgewirbelt wird.
c) Bei Ausführren von stauberzeugenden Arbeiten muss der Staub bereits bei der Emission kontrolliert werden.
d) Wahlen, warten und ersetzen Sie nur Verbrauchsmaterialien/Zubehörteile wie in der Anleitung empfohlen, um eine unmittelige Zunahme von Staub oder Rauch zu vermeiden.
e) Verwenden Sie Atemschutz in der von Ihr Arbeitgeber vorgeschrieben den Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsstschutzrichtlinien.
f) Berücksichtigten Sie die Risiken, die mit verschiedenen Materialien verbunden sind. Die Bearbeitung bestimmter Materialien erzeugt Staub und Rauch, die eine explosive Umgebung verursachen können.
g) Verwenden Sie stets ein Staubabsaugsystem, das für das zu verarbeitende Material geeignet ist.

Larmgebungdrungen

Hohe Schallbelastungen konnen einen bleibenden, schweren Verlust des Hörvermögens und andere Gesundheitsschäden wie Tinnius (Ohrenklingeln, Pfeiftone, Summen) hervorrufen. Eine Risikoaanalyse und die Einführung von Maßnahmen zur Kontrolle der Gesundheitsbelastung sind unerlässlich.

a) Verwenden Sie geeignete Kontrollmaßnahmen, um das Risiko lvmbedingter Verletzungen zu verringern. Diese umfassen z. B. das Anbringer einer geeigneten Schalldampfung, welche die Gerauschentwicklung am Werkstoff niedrig halten.
b) Verwenden Sie Gehorschutz in der von ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsstschutzrichtlinien.
c) Verwendten Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötnigen Erhöhung des Schallpegels vorzubeugen.
d) Wahlen, warten und ersetzen Sie Verbrauchsmaterial/Zubehor regelmäßig wie in dieser Anleitung beschrieben, um einen unmitteligen Anstieg der Gerauschbelastung zu verhindern.
e) Falls das Gerät über einen Schalldämpfer verfügbar, stellen Sie sich, dass dieser stets verwendent wird und sich in einwandfreiem Zustand befindet.
f) Ergebnis Sie Maßnahmen, um den Lärn im Arbeitsbereich so welt wie möglich zu reduzieren (z. B. durch die Verwendung von Dammatten).

Vibrationsgefahrendungen

Exposition gegenüber Vibrationen kann zu bleibenden Nervenschäden und Schädigung von Blutgefäßen an Handen und Armen führen. Nicht alle Vibrationsgefahren können durch die Bauart und das Gerätegehause von Werkzeugen beseitigt werden, und einige Restrisiken bleiben bestehen. Überprüften Sie den in den Technischen Daten angegebenen Schwingungsemissionswert (ermittelt mit ISO 28297-3). Stellen Sie sicher, dass das damit verbundene Risiko bewertet und gesteuet wird. Wenn das Risiko nicht so kontrolliert werden kann, dass es innerhalb akzeptabler Grenzen liegt, dann verwenden Sie das Werkzeug nicht.

Führer Sie die folgenden Schritte durch, um das Risiko schwingungsbedingter Verletzungen zu verringen:

• Tragen Sie bei der Arbeit unter kalten Bedingungen warme Kleidung und halten Sie ihre Handel trocken und warm.
• Beenden Sie die Arbeit mit dem Gerat unverzüglich, falls Sie ein Taubheitsgefühl, Prickeln oder Schmerzen versprünen oder falls ihre Haut an Fingern oder Handen aufgrund von Durchblutungsstörungen freilich aussieht. Verständigen Sie ihren Arbeitgeber und suchen Sie einen Arzt auf.
• Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötgigen Erhöhung der Vibrationsbelastung vorzubeugen, und halten Sie es entsprechend instand.
• Stützen Sie das Gewicht des Gerätes mit einem davon vorgesehenen Ständer, einer Spanneinrichtung oder mit einem Stabilisator ab.
• Das Risiko von Schäden aufgrund von Vibrationsbelastung ist Im Allgemeinen higher, je stärker die angewandte Griffkralt ist. Halten Sie das Werkzeug locker, jedoch sichere in der Hand und seinen Sie bereit, eine der Bewegung des Gerätes entgegenwirksende Handstärke anzuwenden.
• Vergewissern Sie sich, dass das Werkzeug und das Zubehör ordnungsgemäß montiert und in gutem Zustand sind: Unsachgemäß montierte oder beschäftigte Werkzeuge konnen übermäßige Vibrationen verursachen.

Geräteübersicht

1 Drehrichtungsumschalter
2 Schnellkupplung
3 Abzugshebel
4 Zoll-Vierkantantrieb

Mitgeliefertes Zubehor (nicht abgebildet):

Vierkantadapter von ½ Zoll auf % Zoll

WARNING! Bei dieser Werkzeug handelt es sich nicht um einen Drehmomenschlüssel. Ziehen Sie die Befestigungsmittel nach Verwendung des Ratschenschaubers immer mit einem Drehmomenschlüssel an.

Bestimmungsgemäß Verwendung

Mit Drucklua aus einem Kompressor betriebener Ratschenschauber mit Vierkantantrieb zur Verwendung mit herkommlichen 1/2-Zoll-Einsatzwerkzeugen und Zubehor zum Eindrehen bzw. Lösen von Schrauben und Muttern.

Nicht für den gewerblichen Einsatz geeignet.

Das Gerat darf NUR fur seinen bestimmungsgemaben Zweck verwendet werden. Jede andere als die in dieser Anleitung erwähnte Verwendung gilt als Missbrauch. Der Bediener, nicht der Hersteller, ist fur jegliche Schaden oder Verleutzungen aufgrund missbruchlicher Verwendung haftbar. Der Hersteller ist weder für am Gerat vorgenommene Modifikationen noch fur aus solchen Veränderungen resultierende Schaden haftbar.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
  Vergewissern Sie sich, dass ähnliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollen Teile fehlen oder beschädigt sein,{lassen Sie diese ersetzen,beivor Sie das Werkzeug verwenden.

Vor dem Gebrauch

WARNING! Trennen Sie das Werkzeug immer von der Luftzufuhr, bevor Sie Einstellungen oder Wartungsarbeiten durchfunden.

Schnellkupplung anbringen

Hinweis: Der Lieferumfang these Werkeugs umfasst zwei verschiedene Druckluft Schnellkupplungen:

EQ-4: Verwendung vor allem in Kontinentale europa

EN-6: Verwendung vor allem in Großbritannien

• Bitte wahlen Sie die mit dem von Ihnen verwendeten Druckluftsystem kompatible Schnellkupplung undrichten Sie sich nach der folgenden Installationsanleitung:
• Dichten Sie das Schraubengewinde der Schnellkupplung (2) mit PTFE-Band (nicht mitgeliefert) ein, um eine luftdichte Verbindung zu erhalten.

Hinweis: Wickeln Sie das PTFE-Band fest und im Uhrzeigersinn, damit es sich bei Einschrauben des Gewindes nicht lost.

1. Entfernen Sie den Schutzstopfen aus dem Druckluftanschluss.
2. Schrauben Sie die Schnellkupplung mit einem Gabelschlüssel (nicht mitgeliefert) in den Druckluftanschluss unter am Handgriff.
3. Verbinden Sie die Schnellkupplung mit der Druckluftversorgung, bringen Sie sie vorsichtig unter Druck und prufen Sie die Verbindung auf Dichtigkeit (z.B., indem Sie die AuBenseiten der Verbindungsstücke mit weniger Seifenwasser beschrieben).
4. Schnellkupplungen mit passendem Innengewinde setzen sich nun auf das Werkzeug aufstecken.

WARNING! SchlieBen Sie weder das Gerät, noch den Schlauch nur über Gewindeverschrabungen an den Kompressor an. Verwenden Sie stets Schnellkupplungen, damit das Gerät bei Bedarf rasch von der Drucklaufversorgung getrennt werden kann und die Betriebssicherheit gewährleistet ist.
WARNING! Bringen Sie einen Schnellverbinder mit Innengewinde nems direkt am Anschlusslich oder direkt am Gerat an. Die angestaeute Druckluft kann das Gerat plotzlich und unewartet in Betrieb setzen, selbst wenn es von der Druckluftzufuhr getrennt ist.

Empfohlene Luftzufuhr

• Dieses Werkzeug ist zum Anschluss an eine Druckluftversorgung vorgesehen, die über eine Wartungsheit mit Wasserabscheider und Druckluftöler verfügbar.
• Der Druck der Luftversorgung darfen angegebenen maximalen Arbeitsdruck des Gerätes nicht überschnitten (siehe Abschnitt „Technische Daten").
  Sorgen Sie davon, dass aufgefangene Feuchtigkeit tätig aus dem Druckluftsystem entleert wird.
• Stellen Sie sichere, dass alle Teile des Druckluftsystems (inkl. Schlauche, Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind.

Geräteleistung einstellen

Die Maximalleistung des Werkzeuges lasst sich einstellen, indem der Luftdruck innerhalb des in den, Technischen Daten angegebenen Druckbereichs verringgert bzw. erhöht wird.
- Wahlend der Arbeit mit dem Werkzeug konnen Geschwindigkeitseinstellungen über den Abzugshebel (3) vorgenommen werden.

Einsatzwerkzeuge anbringen

WARNING! Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Einsatzwerkzeuge wechseln.
1. Setzen Sie einen geeigneten Steckschluss direkt auf den ½-Zoll-Vierkantantrieb (4), so dass er mit einem Klickgeräusch einrastet.
Hinweis: Mit dem mitgelieferten Adapter halten sich Steckschluss mit 3/8-Zoll-Vierkantantrieb eingten.
2. Halten Sie zum Abnehmer den Steckschluss gut fest undziehen Sie ihn vom Antrieb ab.

Drehrichtung wahlen

• Drehen Sie den Drehrichtigungsumschafter (1) entgegen dem Uhrzeigersinn auf F, um den Ratschenschauber nach rechts laufen zu halten.
• Drehen Sie den Drehrichtigungschafter (1) im Uhrzeigersinn auf R, um den Ratschenschauber nach links laufen zu halten.

Hinweis: Die Begriffe „im Uhrzeigersinn" und „gegen den Uhrzeigersinn" beziehen sich auf Rechtsgewinde.

Bedienung

WARNING! Wenn ein Widerstand auf die Steckschluss wirkt, z. B. wenn das Befestigungselement vollständig angezogen ist, überträgt sich die Antriebskraft auf den Griff und versucht, ihm zu verdrehen. Stellen Sie safer, dass genugend Platz vorhanden ist, um ein Einklemmen der Hand bzw. des Arms zu vermeiden, was zu schweren Verletzungen führen kann.

1. Installieren Sie den erforderlichen Steckschlüssel, wahlen Sie die gewünschte Richtung und schreiben Sie den Ratschenschrauber weiter an die Druckluftversorgung an.

2. Setzen Sie den Steckschlüssel auf das ein-/auszudrehende Befestigungselement.

WARNING! Vergewisern Sie sich, dass der Steckschluss fest auf dem ein Auszudrehenden Befestigungselement sitzt.
3. Drucken Sie den Abzugshebel (3) Richtung Gerategehause, um den Drehvorgang zu beginnen.
4. Geben Sie den Abzugshebel zum Anhalten des Gerätes wieder frei.

WICHTIG:

• Lassen Sie den Ratschenshrauber nicht langere Zeit im Leerlauf laufen. Dadurch wurde seine Lebensdauer verkurzt.
  Wenden Sie beim Anziehen bzw. Lösen von Schrauben oder Muttern keine zusätzliche Kraft auf den Ratschenschauber an. Dadurch konnte das Werkzeug beschädigt werden.
• Das Drehmert des这点 Druckluft-Ratschenschaubers hängt vom genauen Luftdruck ab. Ziehen Sie die Befestigungsmittel nach Verwendung这点 Ratschenschaubers immer mit einem kalibrierten Drehmorents Schlüssel an.

WARNING! Beachen Sie, dass Druckluftwerkzeuge auch nach der Verwendung noch Restdruck enthalten konnen. Lassen Sie nach dem Abstellen der Luftzufuhr stets die verbleibende Drucklaut aus dem Gerät ab.

Zubehör

• Zubehor für dieses Werkzeug wie Steckschlussel, Steckschlussveränderungen u. ä. konnen Sie über ihren Silverline-Fachhandlter beziehen. Ersatzteile sind über ihren Silverline-Fachhandlter und unter www.toolsparesonline.com erhältlich.

Wartung und Pflege

WARNING! Trennen Sie das Gerät stets von der Druckluftversorgung und halten Sie den Druck ab, bevör Sie Wartungs- oder Reinigungserarbeiten durchhufen.

Allgemeine Überprüfung

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.

Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschreiben die Innenteile schnell und die Lebensdauer des Gerätes wird verkurzt. Säubern Sie das Gerätegehause mit einer weichen Bürste oder einem trockenen Tuch.

WICHTIG: Druckluftwerkzeug ist im Allgemeinen sehr störungsunabhängig. Falls es nicht ordnungsgemäß Funktioniert, ist dies in den beiden Fällen auf die Korrosion von Innenteilen, hervorgerufen durch verschmutzte feuchte Luft, sowie auf Nichtbeachtung der nachfolgenden Anweisungen zurückzuführen.

Tägliche Wartung

Wenn die Luftzufuhr nicht mit einem Inline-Schmierer ausgestattet ist, muss das Werkzeug manuell geschmiert werden:

1. Trennen Sie das Werkzeug von der Druckluftversorgung
2. und geben Sie etwas zwei bis drei Tropfen Druckluftgeräte Öl direkt in den Druckluftanschluss.
3. Lassen Sie die Maschine anschließend bei niedriger Drehzahl laufen, um alle Innenteile gründlich zu schmieren.
4. Wenn das Gerät ständig oder über länger Zeiträume hinweg benutz wird, sollte der oben beschriebene Vorgang bis zu weitermal pro Tag wiederholt werden. BENUTZEN SIE UNDER KEINEN UMTÄNDEN NORMALES MOTORENOL.
5. Das Nichtbeachten dieser Anweisungen kann zum Erlösen der Garantie führen.

Lagerung

• Bewahren Sie dieses Werkzeug sorgfaltig an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Website: www.silverlinetools.com

GB-Postanschrift:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Großbritannien

EU-Postanschrift:

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Niederlande

Entsorgung

• Druckluftwerkzeuge)dürfen wie auch Elektrowerkzeuge nicht über den Hausmüll entsorgt werden.
• Druckluftwerkzeuge können Spuren von Maschinenöl und anderen Schmierstoffen enthalten und müssen dementsprechend der Wiederverwertung zugeführten werden.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Druckluftwerkzeugen beraten.

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Gerät lauft nur langsam	Falscher Luftdruck Korrekten Luftdruck einstellen (siehe „Technische Daten")
	Schmutz im Mechanismus Öl gemäß Wartungsanweisung in Druckluftanschluss träufeln
	Luftstau Gerät in kurzen Schüben beziehen, um Blockade zu beseitigen
	Luftaustritt	Alle Verschraubungen und Schlauch auf Undichtigkeit prüfen und Leckagen durch Nachziehen, Verwendung von PTFE-Band oder Ersetzen der Teile beseitigen
	Blockade im Siebfilter Schnellkupplung (2)	entfernen und Siebfilter reinigen
Gerät festgelaufen	Schmutz oder Rost im Mechanismus Siehe Abhilfe zu „Gerät lauft nur langsam"
	Schmutz oder Rost im Mechanismus Gerät leicht mit einem weichen Gummihammer abklopfen
	Schmutz oder Rost im Mechanismus	Gerät von Druckluftzufuhr trennen und Mechanismus durch Drehen des Antriebs per Hand losen
Gerät halt auch nach vollständiger Freigabe des Auslosers nicht an	O-Ring der Drosselklappe oder Ventilsitz beschädigt	Gerät bei einem von Silverline zugelassenen Kundendienst reparieren lessen
Falls sich das Problem troz der hier genannten Abhilfemöglichkeiten nicht behebenlässt, wenden Sie sich an ihren Fachhändler oder einen von Silverline zugelassenen Kundendienst.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer unbegrenzten Garantie angeboten

Registrierten Sie diesen Anteil unter silverinetechns.com innerhalb von 30 Tagen nach dem Kauf, um die unbegrenzte Garantie zu aktivieren. Der Garantiezeitraum beginnnt mit dem Kaufdatum auf Ihr Maufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klichen Sie auf „Registriierung" und geben Sie Folgenden ein:

• Ihr personlichen Angaben
• Produktdetails und Kaufinformationen

Sobald dieser Anteil registriert worden ist, wird ihre Garantiebescheinigung im PDF-Format erzeugt.itte drucken Sie sie aus und bewahren Sie sie zusammen mit ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Antikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollen, bringen Sie esitte mithem Kaufbeleg zu dem Fachhandel, bei dem es gekauft wurde, und informieren Sie diesen über die Mangel. Das Gerat wird daraufhin ersetzt oder der Kaufpreis zurickerstattet.

Falls dieser Antikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie esitte an:

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatumse einreichen und ihren Namev und ihre Adresse sowie den Ort des Kaufs angegeben, bevor etwa Arbeiten durchgefuhlrt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachteten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mangeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstatt. Alle Antikel sollenn sich in sauberem und sicherez. Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schadenoder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oderunsicherer Lieferungen kann von uns verwiegt werden.

Alle Arbeititen werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Veränderung des Garantiezeitauros.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch Kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiern Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Erssatz Ihres Aktikels unter dieser Garantie erfolgt zusätzlich zu ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nach dem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitaum fällt.
- Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen Funktionellen Ersatz ausauschen.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:
Normale Verschleiberscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z. B. an Messern, Bürsten, Riemen, Glühbirmen, Batterien usw.
- Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneedscheiben und anderen zugehörigen Teilen.
- Unfallschaden und Fehler, die durch unsachgemäß Verwendung oder Wartung, Missbrauch, Nachlüssigkeit oder fahrlösige Bedienung oder Handhabung des Artikels entstanden sind.
- Verwendung des Artikels für andere als normale Haushaltszwecke.
- Jegliche Veränderungen oder Modifikationen des Antikels.
Die Verwendung von Teilen oder Zubehor, die keine Originalkomponenten von Silverline Tools sind.
- Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).
- Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführ wurden.
- Ansprüche, die über die Rechte zur Behebung von Mangeln an dem in diesen Garantiebedingungen genommen Werkzeug hinausgehen.

Introduccion

Max.koppel 61Nm Gewicht 1,25 kg

Wat nicht is gedekt:

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrierten. Es gelten die Allgemeinen Geschäftsbedingungen

ES 3 años de garantía. Registre su producto online durante los primeros 30 días. Se aplican关键时刻 y conditiones.
IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
NL 3aar garantie. Registreeuw product binnen 30
dagen online.Algemene voorwaarden zijn van toepassing
PL 3 Letnia Gwarancaja. Zarejestruj sie online w ciagu 30 dni.Obowiazuja Zasady i Warunki
