Xeneon 32UHD144 - Monitor CORSAIR - Kostenlose Bedienungsanleitung

Produkttyp	Gaming-Monitor
Marke	Corsair
Modell	Xeneon 32UHD144
Bildschirmgröße	32 Zoll (Diagonale)
Native Auflösung	3840 x 2160 (UHD 4K)
Bildwiederholfrequenz	144 Hz (DisplayPort/USB-C)
Panel-Technologie	IPS mit Quantum Dot
Helligkeit	400 nits (SDR) / 600 nits (HDR)
Statisches Kontrastverhältnis	1000:1
Reaktionszeit	1 ms (MPRT) / 5 ms (GtG)
Blickwinkel	178° horizontal / 178° vertikal
Anschlüsse	2x HDMI 2.0, 1x DisplayPort 1.4, 1x USB-C (DP Alt-Modus), 2x USB-A 3.0, 1x Audioausgang 3,5 mm
VESA-Kompatibilität	100 x 100 mm (M4-Schrauben, Länge 14-16 mm)
Abmessungen (mit Standfuß)	732 x 553 x 270 mm
Gewicht (mit Standfuß)	8,4 kg
Stromversorgung	Netzadapter 150 W (Asian Power Devices DA-150E19)
Leistungsaufnahme (Betrieb)	40 W typisch
Hauptfunktionen	AMD FreeSync Premium, kompatibel mit NVIDIA G-Sync, HDR600 (VESA DisplayHDR), Höhen-/Neigungs-/Schwenkverstellung, RapidRoute-Kabelmanagement, lokales Dimmen
Pflege und Reinigung	Verwenden Sie ein weiches, fusselfreies Tuch; verwenden Sie keine Sprays direkt auf dem Bildschirm; vor der Reinigung Netzstecker ziehen
Sicherheit	Vor der Reinigung Netzstecker ziehen; nicht Wasser oder Flüssigkeiten aussetzen; Lüftungsöffnungen nicht blockieren
Ersatzteile und Reparierbarkeit	Netzadapter im Lieferumfang; HDMI-, DisplayPort-, USB-C-Kabel enthalten; VESA-Halterung und Schrauben nicht enthalten; nicht selbst zerlegen
Allgemeine Informationen	Vollständige Anleitung und Kurzanleitung verfügbar auf corsair.com/xeneon-quickstart; kompatibel mit Corsair iCUE Software (Version 4.24+)

Häufig gestellte Fragen - Xeneon 32UHD144 CORSAIR

Die Betriebs-LED leuchtet nicht, was tun?

Überprüfen Sie, ob der Netzschalter auf der Rückseite des Bildschirms gedrückt ist. Stellen Sie sicher, dass das Netzkabel korrekt an Bildschirm und Adapter angeschlossen ist. Überprüfen Sie auch im OSD-Menü (Systemeinstellungen > LED), ob die LED-Option aktiviert ist.

Kein Bild auf dem Bildschirm

Überprüfen Sie, ob der Bildschirm eingeschaltet ist. Stellen Sie sicher, dass das Videokabel (HDMI, DisplayPort oder USB-C) korrekt an Bildschirm und Quelle angeschlossen ist. Testen Sie mit einem anderen Kabel oder einer anderen Quelle. Wenn die automatische Erkennung im OSD deaktiviert ist, wählen Sie manuell den richtigen Eingang.

Das Bild ist zu hell oder zu dunkel

Verwenden Sie den Joystick, um auf das OSD-Menü zuzugreifen, und passen Sie die Einstellungen Helligkeit, Kontrast und Gamma im Menü Bild an. Sie können den Bildschirm auch über das Menü Systemeinstellungen auf Werkseinstellungen zurücksetzen.

Die Meldung 'Signal nicht unterstützt' erscheint

Überprüfen Sie die Videoausgabeeinstellungen Ihrer Quelle (Grafikkarte, Konsole). Der Bildschirm unterstützt Standardauflösungen bis 3840x2160. Konsultieren Sie die Liste der unterstützten Modi in der Anleitung. Reduzieren Sie gegebenenfalls die Auflösung oder Bildwiederholfrequenz.

Das Bild hat Farbprobleme (verzerrt, verblasst)

Testen Sie mit einem anderen hochwertigen Videokabel. Setzen Sie den Bildschirm auf Werkseinstellungen zurück. Passen Sie die Bildeinstellungen (Farbtemperatur, Sättigung, Gamma) im OSD-Menü Bild an.

Was tun bei einem toten Pixel?

Corsair bietet eine 'Null-Totpixel'-Garantie: Wenn Sie einen oder mehr helle Pixel oder sechs oder mehr dunkle Pixel feststellen, wird der Bildschirm innerhalb der Garantie (3 Jahre) ausgetauscht. Wenden Sie sich an den Corsair-Support.

Welche VESA-Halterungen sind kompatibel?

Der Bildschirm unterstützt den VESA-Standard 100x100 mm. Verwenden Sie die vier Montagebohrungen auf der Rückseite. Montageschrauben sind nicht im Lieferumfang enthalten; verwenden Sie M4-Schrauben mit einer Länge von 14 bis 16 mm, je nach Dicke der Halterung.

Mein Bildschirm wird von der Corsair iCUE Software nicht erkannt

Stellen Sie sicher, dass Sie iCUE Version 4.24 oder höher installiert haben. Schließen Sie das USB-C-Kabel (Upstream-Port) direkt an einen USB 3.0-Anschluss Ihres PCs an, ohne Hub. Verwenden Sie vorzugsweise das mitgelieferte USB-C-Kabel.

Wie aktiviere ich FreeSync oder G-Sync?

Gehen Sie im OSD-Menü zu 'Systemeinstellungen' und aktivieren Sie AMD FreeSync Premium. Für G-Sync verbinden Sie über DisplayPort oder USB-C, aktivieren Sie dann G-Sync in der NVIDIA-Systemsteuerung und wählen Sie den Bildschirm aus. Ein Neustart kann erforderlich sein.

Ich erreiche keine 144 Hz Bildwiederholfrequenz

Überprüfen Sie die Anzeigeeinstellungen Ihres Systems: Wählen Sie 3840x2160 und 144 Hz. Verwenden Sie ein hochwertiges DisplayPort 1.4- oder USB-C-Kabel (vermeiden Sie HDMI 2.0-Kabel, die bei 4K auf 60 Hz begrenzt sind). Stellen Sie sicher, dass FreeSync/G-Sync deaktiviert ist, wenn es Probleme verursacht.

BEDIENUNGSANLEITUNG Xeneon 32UHD144 CORSAIR

Vorsichtsmaßnahmen 2
Lieferumfang 3
Montage 4
Kipp-, Schwenk- und Hoheneinstellmöglichkeiten 5
Kabelführung, Kamerahalterung (optional) und andere Befestigungsoptionen 6
Anschlüsse 8
Betrieb 9
Bedienelemente 9
Bildschirmanzeige (OSD) 9
OSD - Bildeinstellungen 10
OSD - OSD-Einstellung 12
OSD - Systemeinstellung 13
OSD - Audio 15
OSD - Eingangsauswahl 16
OSD - Information 17
Häufig gestellte Fragen / Problembehebung 18
Technische Daten	21
Technische Daten	21
Unterstützte Display-Modi	22

Scannen Sie den QR-Code für die Schnellstartanleitung und Einrichtungsvideos

Produkt-Setup, Benutzerinformationen und Garantie/Dead-Pixel-Richtlinien finden Sie auf der Landing-Page https://www.corsair.com/xeneon-quickstart

VORSICHTSMASSNAHMEN

• Verwenden Sie den Monitor nur mit mitgeliefertem oder vom Hersteller empfohlenem Zubehör.
  Bewahren Sie den Kunststoffverpackungsbeutel fur das Produkt an einem fur Kinder unzuganglichen Ort auf.
• Bevor Sie den Monitor an das Stromnetz anschließen, überprüfen Sie, ob die Betriebsspannung des Netzkabels mit der Spezifikation in dem Land, in dem Sie sich aufhalten, kompatibel ist.
• Der Netzkabelstecker muss an eine ordnungsgemäß verkabelte und geerdete Steckdose angeschlossen werden.
• Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls besteht die Gefahr von Stromschägen.
• Platzieren Sie den Monitor auf einer stabilen Oberfläche an einem gut belufteten Ort.
• Platzieren Sie den Monitor nicht in der Höhe von Wärmequellen wie elektrischen Heizkörpern oder in direktem Sonnenlicht.
• Die Bohrungen oder Öffnungen am Monitor dienen der Belüftung. Bedecken oder blockieren Sie die Belüftungsöffnungen nicht mit Gegenständen.
• Verwenden Sie den Monitor nicht in der Höhe von Wasser, Getränen oder anderen Flüssigkeiten. Andernfalls besteht die Gefahr von Stromschlagen oder Beschädigung des Monitors.
• Bevor Sie den Monitor reinigen, unterbrechen Sie die Stromversorgung.
• Da die Oberfläche des Bildschirms leicht zerkratzen kann, vermeiden Sie den Kontakt der Oberfläche mit harten oder spitzen Gegenständen. Nutzen Siestatt eines Papiertaschentuchs ein weiches fusselfreies Tuch zum Abwischen des Bildschirms. Falls erforderlich, konnen Sie das Gerät mit einem Glasreiniger saubern. Sprühen Sie das Reinigungsmittel jederoch nie direkt auf den Bildschirm.
• Ziehen Sie den Stecker des Netzkabels aus der Steckdose, wenn das Gerät längerere Zeit nicht verwendet wird.
• Versuchen Sie nicht, den Monitor selbst auseinanderzubauen oder zu reparieren.

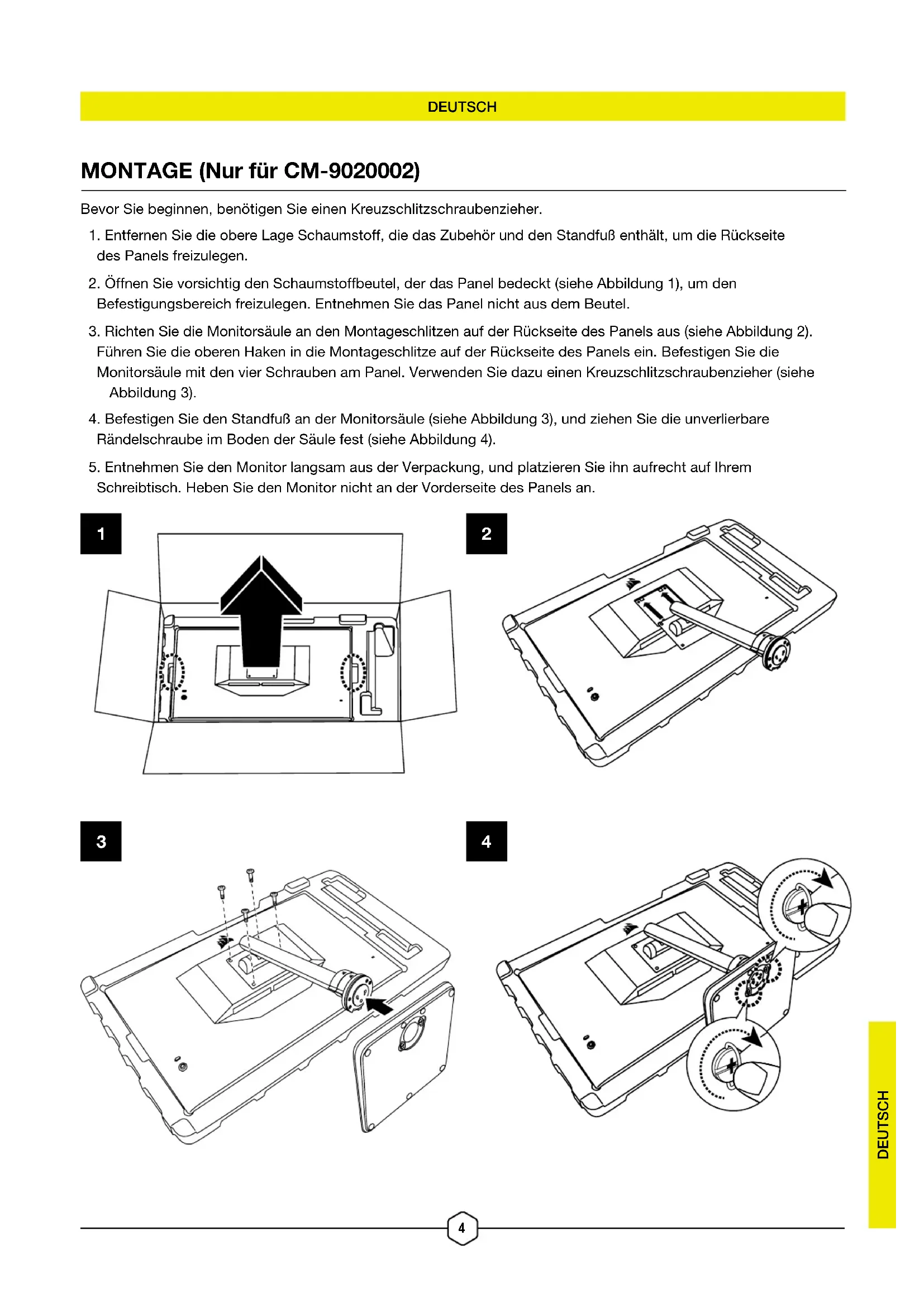

MONTAGE (Nur für CM-9020002)

Bevor Sie beginnen, benötigen Sie einen Kreuzschlitzschraubenzieher.

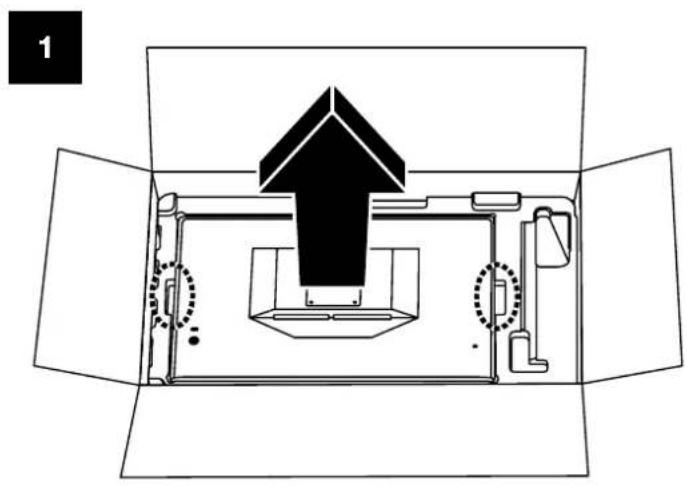

1. Entfernen Sie die obere Lage Schaumstoff, die das Zubehör und den Standfuß enthalt, um die Rückseite des Panels freizulegen.
2. Öffnen Sie vorsichtig den Schaumstoffbeutel, der das Panel bedeckt (siehe Abbildung 1), um den Befestigungsbereich freizulegen. Entnahmen Sie das Panel nicht aus dem Beutel.
3. Richten Sie die Monitorsäule an den Montageschlitzen auf der Rückseite des Panels aus (siehe Abbildung 2). Führten Sie die oberen Haken in die Montageschlitze auf der Rückseite des Panels ein. Befestigen Sie die Monitorsäule mit den vier Schrauben am Panel. Verwenden Sie dazu einen Kreuzschlitzschraubenzieher (siehe Abbildung 3).

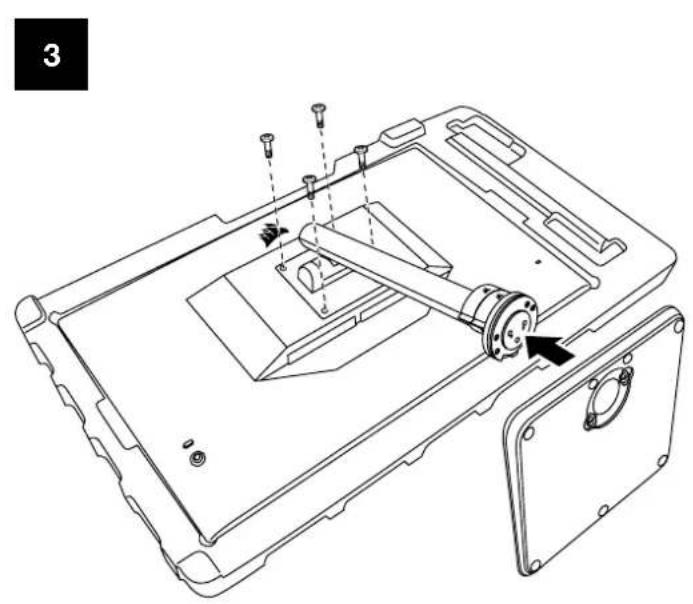

4. Befestigen Sie den Standfuß an der Monitorsäule (siehe Abbildung 3), undziehen Sie die unverlierbare Rändelschraube im Boden der Säule fest (siehe Abbildung 4).
5. Entnehmen Sie den Monitor langsam aus der Verpackung, undplatzieren Sieihn aufrecht auf Ihr Schreibtisch. Hebien Sie den Monitor nicht an der Vorderseite des Panels an.

KIPP-, SCHWENK- UND HÖHENEINSTELLMÖGLICHKEITEN (Nur für CM-9020002)

Ihr Xeneon-Monitor verfügt über einen robusten und eleganten Standfuß mit Kipp-, Schwenk- und Höheneinstellmöglichkeiten.

• Neigung um -5 / +20 Grad
• Schwenken um ± 30 Grad
• Hoheneinstellbereich 68mm

NEIGUNG

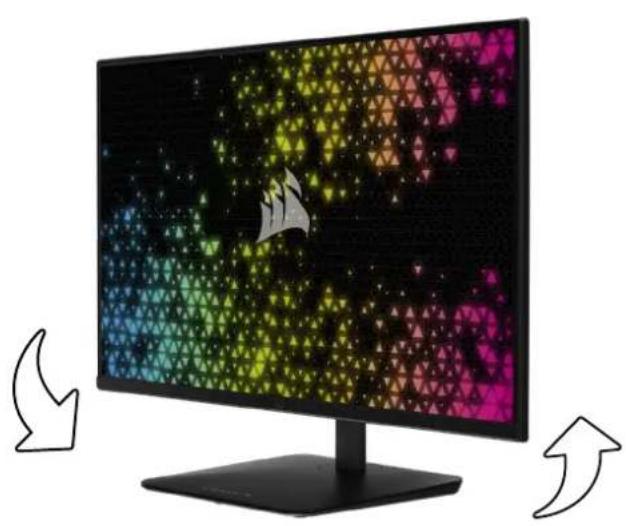

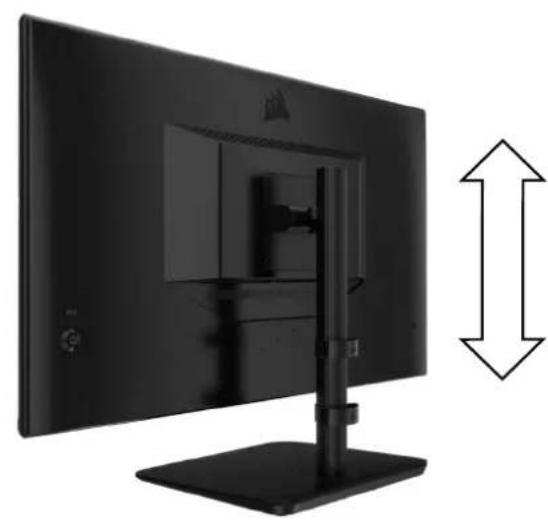

SCHWENK- UND HÖHENEINSTELLMÖGLICHKEITEN

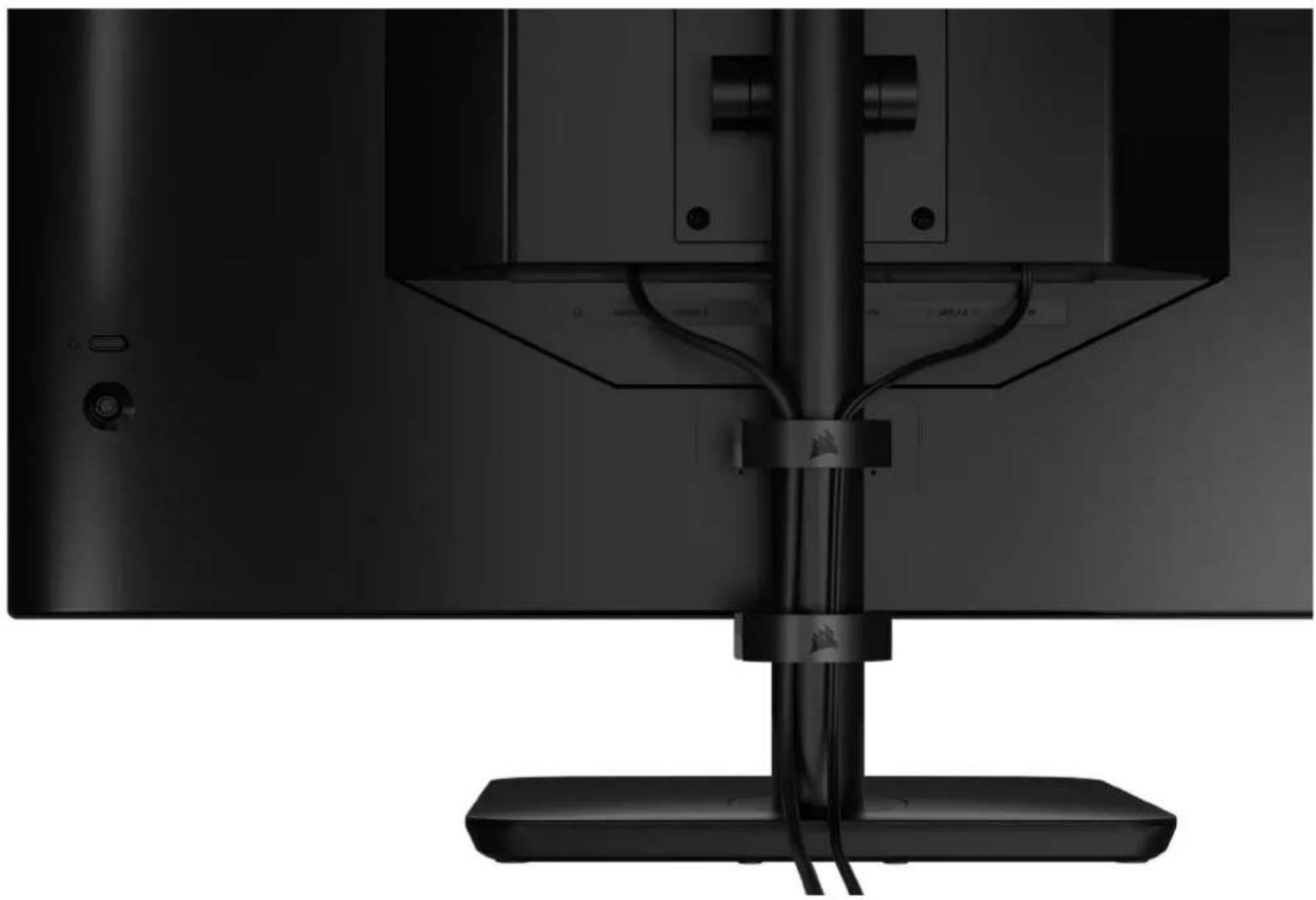

RAPIDROUTE-KABELFUHRUNG (Nur für CM-9020002)

Ihr Xeneon-Display besitzt eine integrierte RapidRoute-Kabelführung, um ihren Schreibtisch übersichtlich zu halten. Um die Kabelführung an ihre Bedürfnisse anzupassen, konnen Sie den Monitor mithilfe der zwei anpassbaren Kabelclips an der Säule nach oben und unter schiben. Öffnen Sie die Kabelclips, indem Sie den Verschluss nach links drücken und am Kabelclipziehen.

KOMPATIBILITÄT MIT WANDHALTERUNG

Bevor Sie ihren Bildschirm mit einer kompatiblen Wandhalterung (VESA 100mm × 100mm) befestigen, beachten Sie Folgendes:

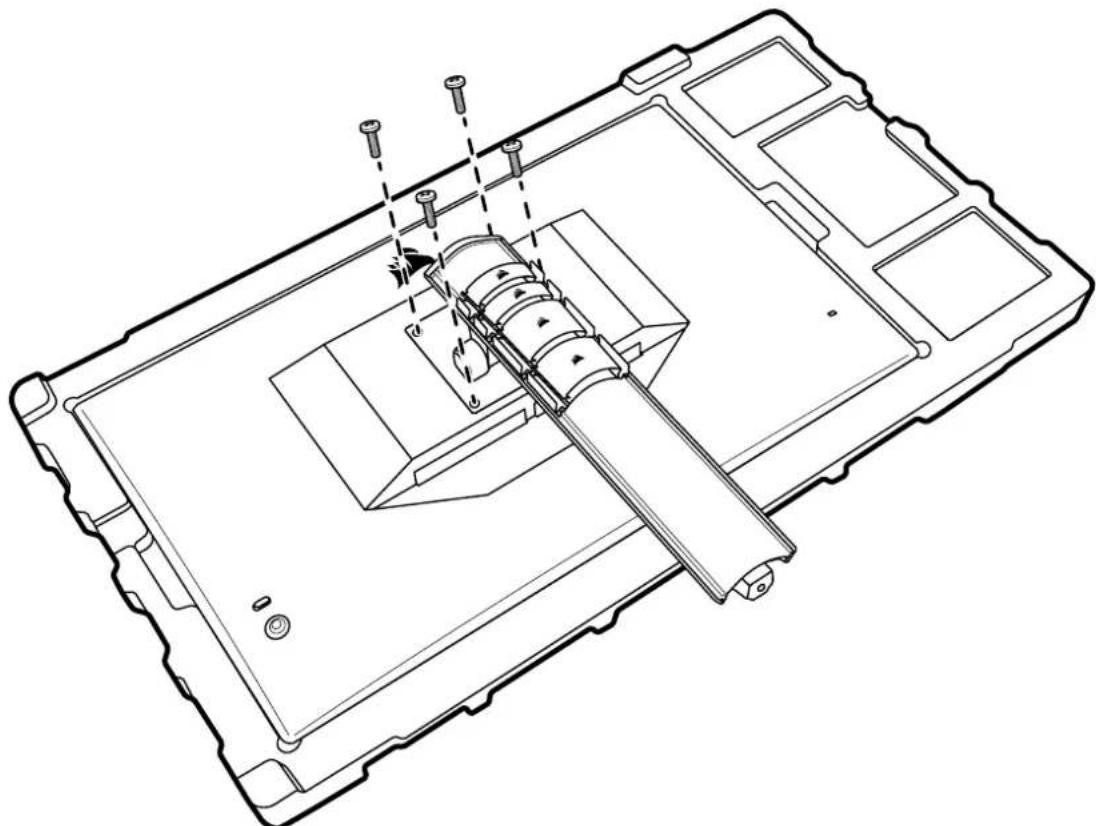

• Entfernen Sie den Standfuß mit einem Kreuzschlitzschraubenzieher vom Bildschirm
  Die von Ihnen erworbene Befestigung fur die Wandhalterung muss das Gewicht des Bildschirms tragen konnen

Lesen Sie die Anleitung zu ihrer Wandhalterung, um sich über die korrekte Befestigung Ihres Bildschirms zu informieren.

WARNING: Ihr Bildschirm verfügbar über vier Bohrungen auf der Rückseite zur Befestigung einer VESA-Wandhalterung. Die Wandhalterung muss an allen vier Bohrungen befestigt werden. Wenn Sie nicht alle vier Bohrungen verwenden, kann Ihr Bildschirm herunterfallen und Sach- oder Personenschäden verursichen.

Hinweis: Schrauben zur Befestigung an der Wand sind nicht inbegriffen. Schrauben: Typ M4, 14mm bis 16mm Länge, je nach Wandhalterung.

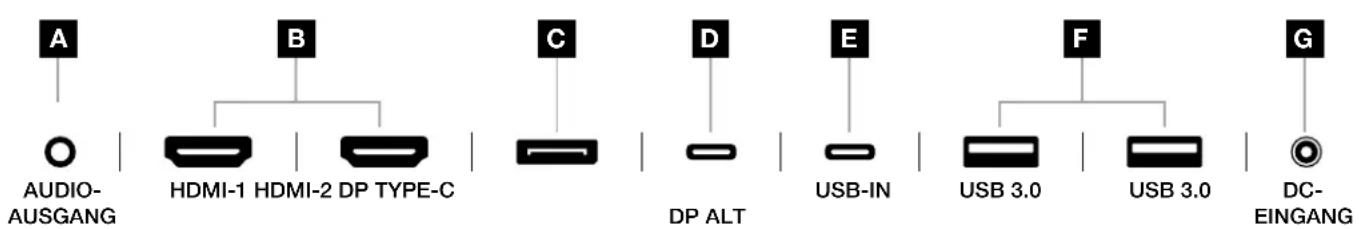

ANSCHLUSSE

A. 3,5-mm-Audioanschluss

Audioausgang von angeschlossenen HDMI-, DisplayPort- und USB-C-Alt-Modus-Geräten.

B. HDMI 2.0-Anschlusse

Die beiden HDMI-Eingänge sind als „HDMI-1" und „HDMI-2" gekennzeichnet.

C. DisplayPort 1.4-Anschluss

Der DisplayPort-Eingang ist als „DisplayPort“-Eingang gekennzeichnet.

D. USB-TYP C-Anschluss

Unterstzt DisplayPort Alt Mode und Upstream-USB-Eingang (Anschluss an USB-3.0-Anschlüssen). Ist als "TYPE-C"-Eingang gekennzeichnet. Diese Anschluss oder der USB-Upstream-Anschluss muss mit einem USB-fahigen Anschluss an Ihr Hom Host-Gerat verbunden sein, um die Funktionen von CORSAIR iCUE und die nachfolgenden USB-3.0-Anschlusses nutzen zu können.

E. USB-IN-Anschluss

Upstream-USB-Eingang. Dieser Anschluss oder der USB-Typ C-Anschluss muss mit einem USB-fähigen Anschluss an Ihr Host-Gerät verbunden sein, um die Funktionen von CORSAIR iCUE und die nachfolgenden USB-3.0-Anschlüsse nutzen zu können.

F. USB-3.0-Anschlüsse

Zwei USB-Typ A-Anschlusse mit 5 Gbit/s.

G. DC-Eingang

Anschluss fur den mitgelieferten AC-Adapter.

BETRIEB

Bedienelemente

EIN-/AUSSCHALTEN

DRÜCKEN - Anzeigeeinstellungen aufrufen

NACH OBEN - Schieberegler für Helligeitsanpassung aufrufen
NACH UNTEN - Auswahl des Bildmodus aufrufen
LINKS - Schieberegler für Lautstärkanpassung aufrufen
RECHTS - Auswahl für die Eingangsquelle aufrufen

Ihr Monitor verfügt über einen Joystick auf der hinteren, rechten Seite zum Aktivieren von Kurzbefehlen und zur Navigation in den Anzeigeeinstellungen. Beachten Sie, dass weitere dieser Einstellungen auch in der Software CORSAIR iCUE gesteuert werden können, wenn der USB-Hub an den USB-Eingang Ihrches Computers angeschlossen ist. Installieren Sie die neueste Version von iCUE (4.24 oder hoher). Diese können Sie unter https://www.corsair.com/us/en/icue herunterlagen.

Bildschirmanzeige (OSD)

Wenn Sie den Joystick nachinnen drücken, rufen Sie die Anzeigeeinstellungen Ihres Monitors auf. Sie konnen mit dem Joystick durch die Einstellungen navigieren. Wenn Sie den Joystick nachinnen drucken, bestätigten Sie ihre Auswahr.

BETRIEB

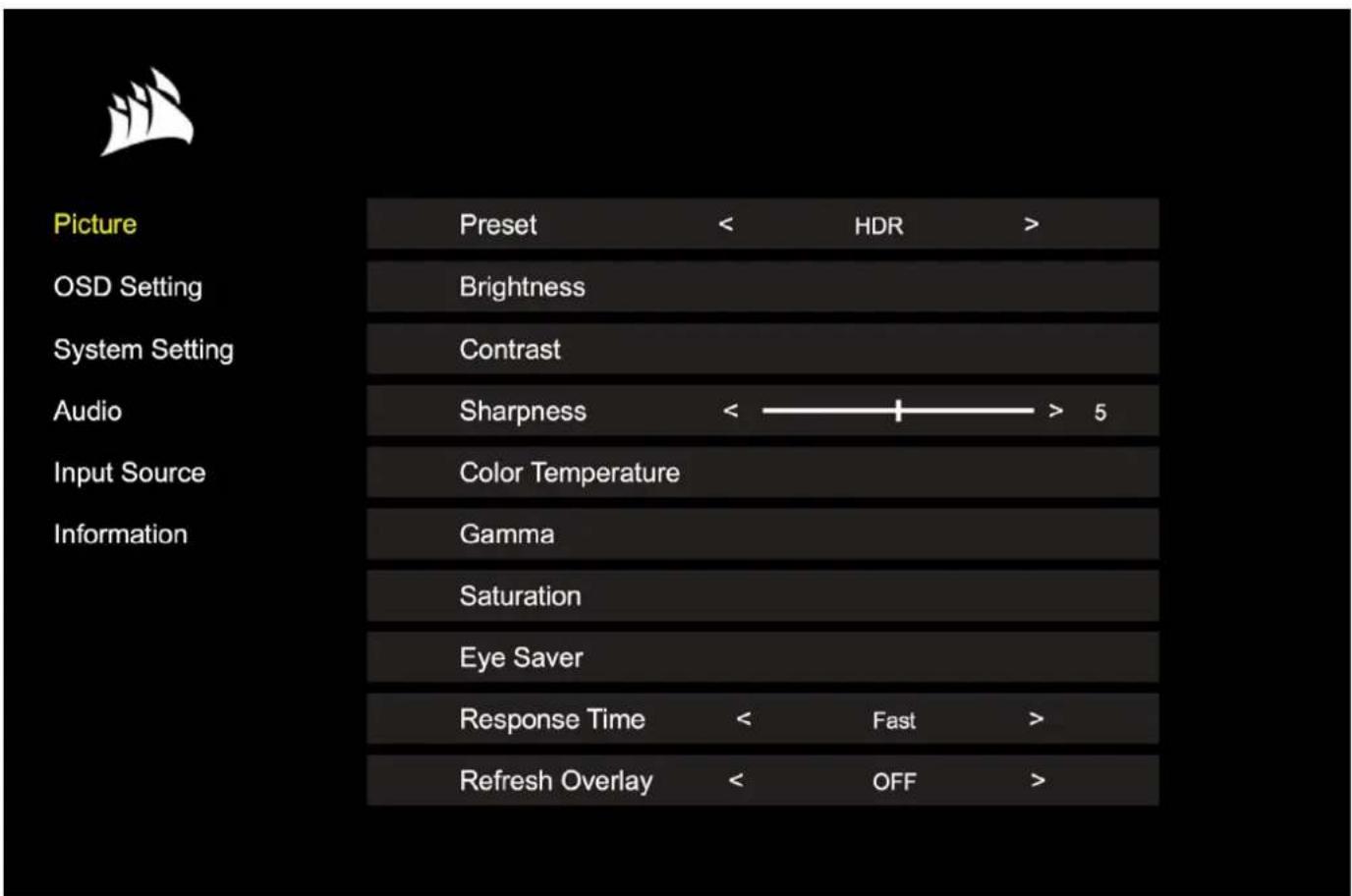

OSD - Bildeinstellungen

Das ersten Menu mit der Bezeichnung „Bild" enthalt die folgenden Einstellungen zur Anpassung der allgemeinen Bildqualität.

BETRIEB

OSD - Bildeinstellungen

EINSTELLUNG OPTIONEN BESCHREIBUNG
Bildmodus	Standard	Legt einewerkseitig kalibrierte Anzeigevoreinstellung für die allgemeine Verwendung und höchste Energieersparnis fest
	Film Legt eine für die Wiedergabe von Filmen optimierte Anzeigevoreinstellung fest
	Text Legt eine für das Lesen von Text optimierte Anzeigevoreinstellung fest
	sRGB Legt einewerkseitig kalibrierte Anzeigevoreinstellung für den sRGB-Farbraum fest
	Kreativ	Legt einewerkseitig kalibrierte Anzeigevoreinstellung für Content-Creation-Aufgaben fest
	Spiel Legt eine für die Wiedergabe von Filmen optimierte Anzeigevoreinstellung fest
	DCI-P3	Legt eine für HDR-Inhalte im DCI-P3-Farbraum optimierte Anzeigevoreinstellung fest
	AdobeRGB	Legt eine für HDR-Inhalte im AdobeRGB-Farbraum optimierte Anzeigevoreinstellung fest
	HDR Legt eine Anzeigevoreinstellung fest, die für VESA DisplayHRD600 zertifiziert ist
Helligkeit 0-100 Passst die Stärke der Hintergrundbeleuchtung des Displays an
Kontrast 0-100 Passst den Kontrast des Displays an
Schäfte 0-10 Passst den Schärfefilter des Displays an und erhöht die Kantenschäfte
Farbtemperatur	Kuhl Stellt die Farbtemperatur des Displays auf 9300K ein
	Normal Stellt die Farbtemperatur des Displays auf den Standardwert 6500K ein
	Warm	Stellt die Farbtemperatur des Displays auf 5000K ein
	Benutzerdefiniert	Ermöglicht die manuelle Einstellung der Farbtemperatur des Displays mit Schiebereglern zur Anpassung der Rot-, Blau- und Grünwerte
Gamma	2.0, 2.2, 2.4	Passst das Verhältnis zwischen Farbe und Helligkeit an; die Voreinstellung ist 2.2
Sättigung	0-10 Passst die Intensität der Displayfarben an
Eye Saver	EIN oder AUS	Reduziert bei Aktivierung die Emission von blauem Licht auf dem Display
Reaktionszeit	Normal, Schnell, Schneller, Am schnellsten, Dynamic OD	Ermöglicht die Erhöhung der Geschwindigkeit, mit der Pixel zwischen Farben umschalten konnen, was zu einer Verringerung der Unschäfte bei sich schnell bewegenden Objekten führen kann
Aktual.-Overlay EIN oder AUS		Schaltet ein Overlay in der oberen rechten Ecke ein und aus, das die aktuelle Bildwiederholfrequency des Monitors anziegt, was für die Überwachung der Bilder pro Sekunde nützlich ist, wenn Adaptive Sync aktiviert ist
MPRT	EIN oder AUS	Schaltet die Einstellung „Reaktionszeit von bewegten Bildern“ ein und aus, die bei Aktivierung die Unschäfte von bewegten Objekten reduzieren kann
Lokale Abblendung	EIN oder AUS	Zum Abschalten bestimmter Teile der Hintergrundbeleuchtung für tieferes Schwarz und ein besseres Kontrastverhältnis
Fadenkreuz	AUS, Punkt, Kreuz, Winkel	Aktivieren der Fadenkreuzfunktion

BETRIEB

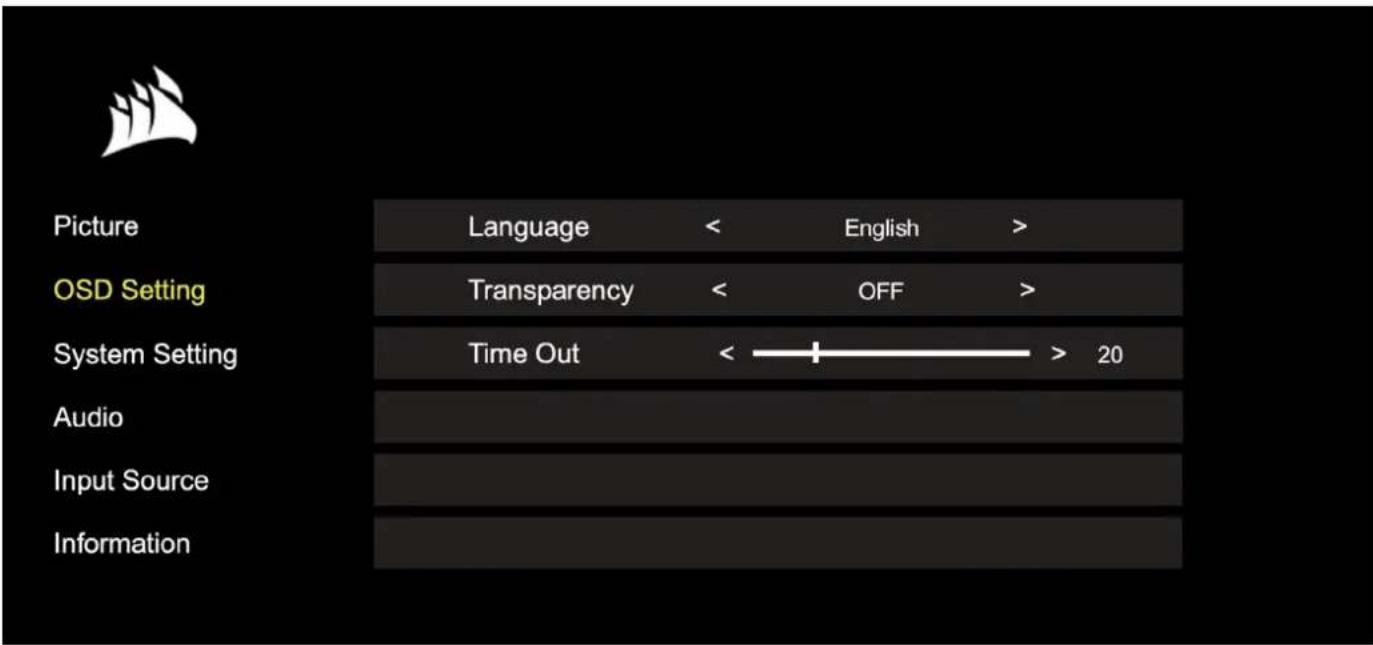

OSD - OSD-Einstellung

Das zweite Menu mit der Bezeichnung „OSD-Einstellung" enthalt die folgenden Einstellungen zur Anpassung der Bildschirmanzeige (OSD).

EINSTELLUNG OPTIONEN BESCHREIBUNG
Sprache	English français Deutsch italiano Español Português Yüstkni 繁體中文 日本語 한국어	Legt die Sprache des OSD fest
Transparenz EIN oder	AUS Legt fest, ob das OSD transparent oder undurchsichtig sein soll
Timeout 10-60		Legt die Zeit (in Sekunden) fest, die das OSD auf dem Bildschirm angezeigt wird, bevor es ausgeblendet wird

BETRIEB

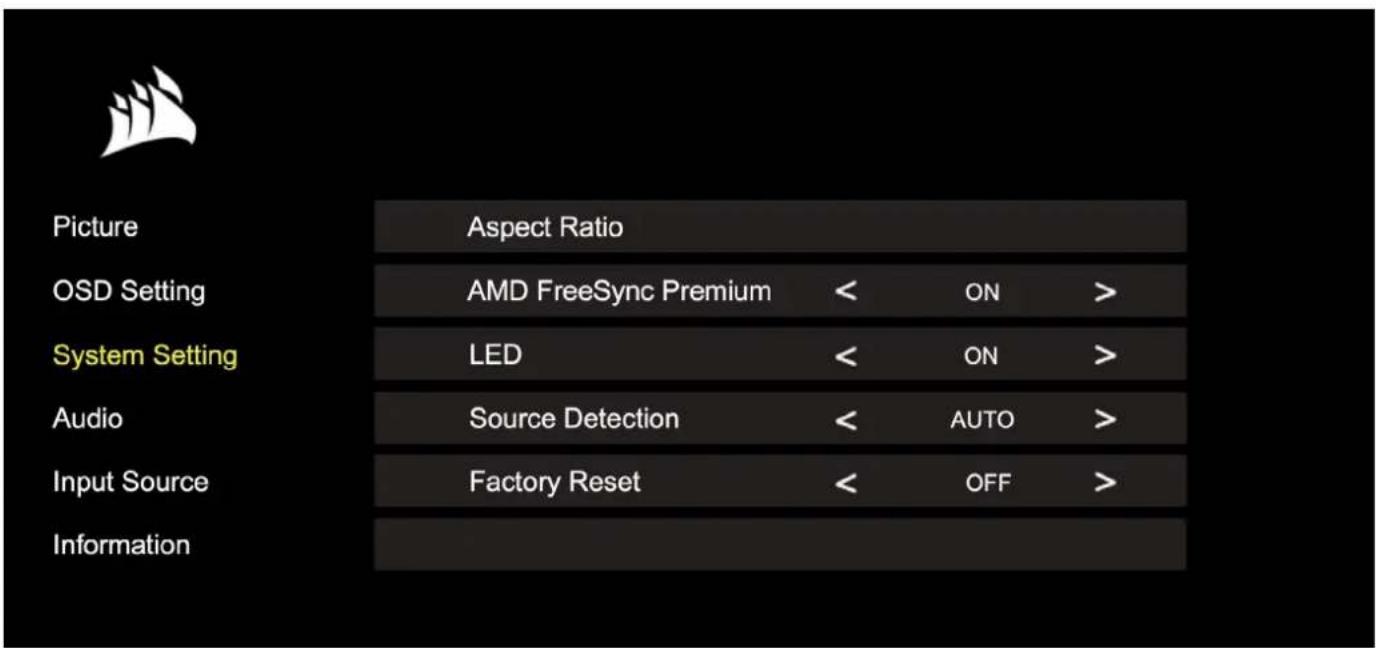

OSD - Systemeinstellung

Das dritte Menu mit der Bezeichnung „Systemeinstellung" enthalt die folgenden Einstellungen zur Anpassung der internen Display-Einstellungen.

BETRIEB

OSD - Systemeinstellung

EINSTELLUNG OPTIONEN BESCHREIBUNG
Seitenverhältnis Auto, 4:3, 16:9		Legt das Seitenverhältnis des Displays fest. Bei der Einstellung „Auto“ wird versucht, das Seitenverhältnis des Displays an das eingehende Videosignal anzupassen. Nicht verfügbar, wenn Adaptive Sync aktiviert ist
AMD FreeSync Premium	EIN oder AUS	Aktiviert oder deaktiviert die adaptive Synchronisierungsfunktion bei Verbindung mit einer kompatiblen GPU. Wählen Sie EIN, um Adaptive Sync für AMD FreeSync via HDMI zu aktivierenKompatibilität mit NVIDIA G-Sync ist bei Verbindung über ein DP-Kabel oder USB Type-C-Alt-Modus-Kabel mit einer kompatiblen GPU verfügbar. Für NVIDIA G-Sync-Funkionalität:Installieren/Öffnen Sie die NVIDIA-SteueringWählen Sie die Option „G-Sync einrichten" ausMarkieren Sie das Kontrollkästchen „G-Sync-kompatibel aktivieren"Wählen Sie den 32QHD240/RDD0020 ausMarkieren Sie das Kontrollkästchen „Einstellungen für das ausgewählte Displaymodell aktivieren"Für den Zugriff auf die NVIDIA-Einstellungen ist gegebenenfalls ein Neustart erforderlich
LED EIN oder AUS Schaltet die LED-Stromanzeige auf der Vorderseite EIN oder AUS
Erkennung der Quelle	AUTO oder MANUELL	Legt fest, ob das Display automatisch auf einen anderen Eingangumschaltet, wenn es ein Signal erkennt, oder ob manuell zwischen den Eingängen umgeschaltet werden muss
USB-C-Alt-Modus(nur verfügbar, wenn das Display über den USB-C-Anschlussfür Videosignaleverbunden ist)	4-Lane2-Lane	Schaltet die Anzahl der zu verwendenden USB-Lanesam USB-C-Anschluss für Videosignale um4-Lane-Modusermannigt eine Auflösung von bis zu 2560x1440@240Hz, reduziert jedoch die Geschwindigkeitder USB-Typ A-Anschlüsse auf 2.02-Lane-Modusermannigt bis zu 2560x1440@120Hz sowie eine 3.0-Geschwindigkeit der USB-Typ A-Anschlüsse
Werkseinstellung EIN oder AUS Setzt alle Monitoreinstellungen auf die Werkseinstellungen zurück

BETRIEB

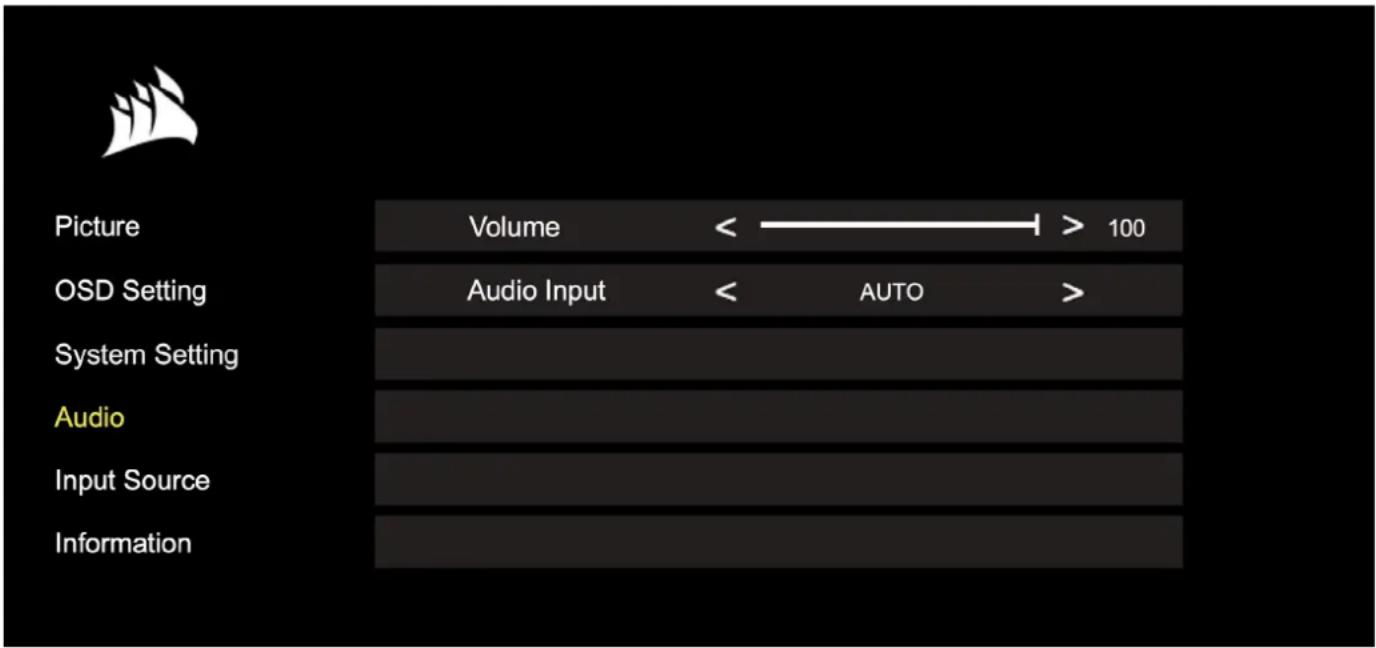

OSD - Audio

Im vierten Menu mit der Bezeichnung „Audio“ konnen Toneinstellungen fur das Display vorgenommen werden.

EINSTELLUNG OPTIONEN BESCHREIBUNG
Lautstärke 0-100		Stellt die Lautstärke der Audioausgabe über die Kopfhörerbuchse ein
Audio-Eingang	Auto, HDMI-1, HDMI-2, DisplayPort, USB Type-C	Legt fest, von welchem Eingang das Display den Ton an die Kopfhörerbuchse weiterleitet. Bei der Einstellung „Auto“ wird der aktuellen Eingang verwendet

BETRIEB

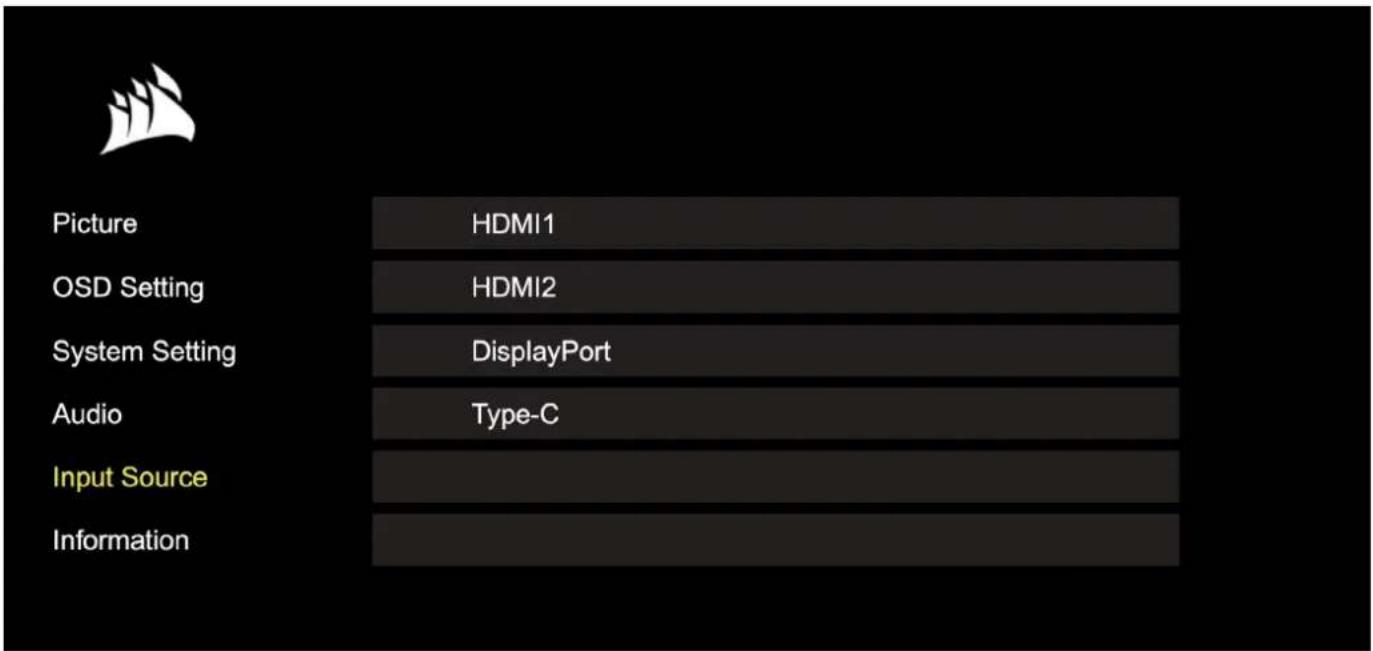

OSD - Eingangsausbahl

Im fünten Menu mit der Bezeichnung „Eingangsauswahl" kann zwischen den verschiedenen Display-Eingängen umgeschaltet werden.

EINSTELLUNG BESCHREIBUNG

HDMI-1 Schaltet auf das Gerät um, das an den Anschluss HDMI 1 angeschlossen ist

HDMI-2 Schaltet auf das Gerät um, das an den Anschluss HDMI 2 angeschlossen ist

DisplayPort Schaltet auf das Gerät um, das an den DisplayPort „DP“ angeschlossen ist

TYPE-C Schaltet auf das Gerät um, das an den Anschluss TYPE-C angeschlossen ist

BETRIEB

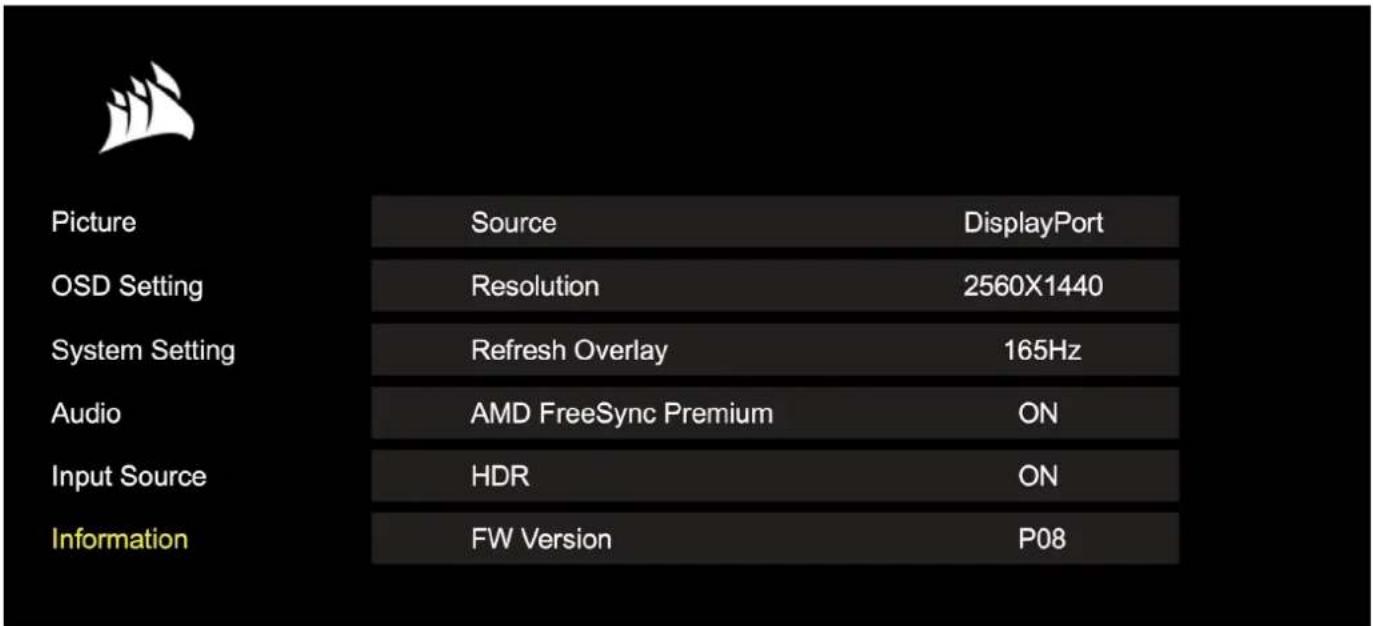

OSD - Information

Stellt den aktuellen Einstellungenstatus für die wichtigen Funktionsmerkmale bereit.

EINSTELLUNG BESCHREIBUNG
Quelle Anzeige der aktuellen Engangsquelle
Auflösung Anzeige der aktuellen Display-Auflösung
Aktual.-Overlay Anzeige der aktuellen Bildwiederholrate
AMD FreeSync Premium AMD FreeSync Premium-Status
HDR HDR-Status
FW-Version Zeigt die aktuellen FW-Version an

BETRIEB

CORSAIR XENEON 32QHD240 Gaming-Monitor FAQ

FRAGE ANTWORT
LED-Stromanzeige nicht an	Drücken Sie auf die Einschalttaste auf der Rückseite Ihres Monitors, um zu überprüfen, ob er eingeschelt ist.
	Prüfen Sie, ob das Stromkabel sowohl in den Monitor als auch in das Netzteil eingesteckt ist.
	Prüfen Sie, ob die LED-Stromanzeige im Systemeinstellungenmenü des OSD eingeschelt ist.
Keine Anzeige auf dem Bildschirm	Prüfen Sie, ob Ihr Monitor eingeschelt ist.
	Prüfen Sie, ob das Videokabel ordnungsgemäß an den Monitor sowie an das Quellgerät angeschlossen ist.
	Überprüfen Sie das Videokabel auf Beschädigungen. Vermeiden Sie es, Videokabel und Verlängerungskabel von geringer Qualität zu verwenden.
	Überprüfen Sie, welcher Videoquelleingang für ihren Monitor eingestellt ist (wenn die Funktion zur automatischen Quellenwahl im OSD deaktiviert ist).
	Schließen Sie ein anderes Quellgerät an, um den Videoeingang des Monitors zu testen.
	Schließen Sie das Quellgerät an einen anderen verfügbaren Monitor an, um den Videoausgang zu testen.
	Vermeiden Sie es, Geräte im laufenden Betrieb an den Monitor anzuschreiben. Verbinden Sie den Monitor mit der Quelle, bevor Sie das Quellgerät einschalten.
Bild zu hell/dunkel	Passen Sie Helligkeit/Gamma/Kontrasteinstellungen über das OSD an.
	Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Videosignal wird nicht unterstützt	Überprüfen Sie die Videoausgangseinstellungen des Quellgerats. Der CORSAIR XENEON 32QHD240 Gaming-Monitor unterstützen folgende Eingangsauflösungen:
	AUFLösUNG BILDWIEDERHOLRATE
	640x480 60, 67, 72, 75Hz
	800x600 56, 60, 72, 75Hz
	1024x768 60, 70, 75Hz
	1280x1024 60, 75Hz
	1440x900 60Hz
	1680x1050 60Hz
	1920x1080
	60Hz
	144, 165Hz (DP, Type-C)
	60, 120, 144Hz
	165, 180, 240Hz (DP, Type-C)
	3840x2160

BETRIEB

CORSAIR XENEON 32QHD240 Gaming-Monitor FAQ

FRAGE ANWORT
Unterstützt der CORSAIR XENEON 32QHD240 Video über USB-C?	Ja, der CORSAIR XENEON 32QHD240 unterstützt DisplayPort über USB-C durch den dedizierten TYPE-C DP ALT-Eingang. Für optimale Ergebnisse verwenden Sie das mitgelieferte Typ C-Kabel (1,5m) oder ein hochwertiges USB-Typ C-Kabel, das USB 3.2 Gen 2 unterstützen.
Ich kann keine Geräte verwenden, die mit den USB-A-Anschlüssen an meinem Monitor verbunden sind, wenn er mit einem einzelnen USB-C-Kabel mit meinem Gerät verbunden ist, das den USB-C-Alt-Modus unterstützt	Im USB-C-Alt-Modus wird standardmäßig der 4-Lane-Modus genutzt. Dies ermöglicht eine volle DisplayPort-Auflösung über USB-C, verhindert jedoch die Verwendung der USB-Typ A-Anschlusses. Um die USB-Typ A-Anschlusses bei ausschließlich Verbindung über den TYPE-C DP ALT-Eingang zu nutzen, wechseln Sie in den 2-Lane-Modus. Dadurch wird die Unterstützung Videoausgangsqualität beschrankt, um die USB-Typ A-Anschlusses zu aktivieren, falls Peripheriegeräte an die USB-Typ A-Anschlusses des Monitors angeschlossen werden. Alternativ konnen Sie das Quellgerät über den USB-Downstream-Anschluss bzw. den TYPE-C DP ALT-Anschluss verbinden. Dies ermöglicht eine volle Videoauflösung und USB-Anschluss-Funkionalität. Stellen Sie safer, dass Sie ein hochwertiges USB-Typ C-Kabel verwenden, das USB 3.2 Gen 2 unterstützen.
Bild ist verzerrt	Überprüfen Sie die Einstellung für das Seitenverhältnis in den Systemeinstellungen. Die Standardeinstellung ist „Auto". In bestimmten Fällen kann es jeder erforderlich sein, ein Seitenverhältnis manuell einzustellen (z. B. bei bestimmten Kombinationen von Adaptern und Retro-Gaming-Konsolen).
Bild hat Farbprobleme	Überprüfen Sie das Videokabel auf Beschädigungen. Vermeiden Sie es, Videokabel und Veränderungskabel von geringer Qualität zu verwenden.
	Setzen Sie den Monitor auf die Werkseinstellungen zurück.
	Passen Sie die Bildeinstellungen über das OSD an.
Artefakte auf dem Monitor	Überprüfen Sie das Videokabel auf Beschädigungen.
	Überprüfen Sie Ihr Quellgerät. Eine fehlherfafte Grafikkarte oder Gaming-Konsole erfordert womöglich die Kontaktaufnahme zum Hersteller.
Dead Pixel auf dem Monitor	CORSAIR bietet eine „Zero Dead Pixel"-Richtlinie für Monitorprodukte. Wenn ein oder mehr leuchtende Pixel oder sechs oder mehr schwarze Pixel vorhanden sind, wird der Monitor während des dreijährigen Garantiezeitraums umgetaucht.
Welche VESA-Halterung ist kompatibel?	Der CORSAIR XENEON 32QHD240 unterstützt eine 100mm × 100mm Standardhalterung. Der Monitor muss vom Standfuß halten werden. Verwenden Sie die Montageschrauben, die mit ihrer VESA-Halterung mitgeliefert wurden.

BETRIEB

CORSAIR XENEON 32QHD240 Gaming-Monitor FAQ

FRAGE ANTWORT
Kann ich eine Webcam oder digitale Spiegelreflexkamera / spiegellose Kamera am Monitor befestigen?	Der CORSAIR XENEON 32QHD240 unterstützt Standard-Webcams, die auf dem oberen Rahmen des Displays angebracht werden.
Mein CORSAIR XENEON-Monitor wird nicht von CORSAIR iCUE erkannt	Überprüfen Sie, ob auf Ihrm PC die neueste Version von CORSAIR iCUE installiert ist. Der CORSAIR XENEON 32QHD240 wird von den iCUE-Versionen 4.24 oder höher Unterstützung.
	Überprüfen Sie, ob das am USB-C-Upstream-Anschluss am Monitor und am USB 3.0-Anschluss Ihres PCs angeschlossene Kabel ordnungsgemäß verbunden ist. Vermeiden Sie es möglichst, den Monitor über einen USB-Hub oder ein Verlängerungskabel anzuschreiben. Für optimale Ergebnisse empfehlen wir, das mit dem CORSAIR XENEON-Monitor mitgelieferte USB-C-Kabel zu verwenden.
Welche Optionen für adaptive Bildwiederholraten sind für den CORSAIR XENEON verfügbar?	Der CORSAIR XENEON 32QHD240 FreeSync Premium-zertifiziert sowie kompatibel mit NVIDIA G-SYNC.
AMD FreeSync / G-SYNC sind nicht aktiviert	Überprüfen Sie, ob AMD FreeSync über das OSD aktiviert wurde.
	Überprüfen Sie die Einstellungen ihrer Grafikkarte, und stellen Sie safer, dass AMD FreeSync / NVIDIA G-SYNC aktiviert ist. AMD FreeSync Funktioniert über jedem der Videoanschlüsse. Die NVIDIA G-Sync-Kompatibilität Funktioniert nur über DP- oder USB-C-Alt-Modus DP.
Der Monitor bietet nicht die Bildwiederholrate von 240Hz	Überprüfen Sie die Anzeigeeinstellungen ihrer Grafikkarte / Ihres Systems, und stellen Sie safer, dass die Bildwiederholrate von 240Hz aktiviert wurde. Verfügbare Optionen finden Sie in der Tabelle mit den entsprechenden Display-Modi im Anhang.
	Überprüfen Sie das Videokabel auf Beschädigungen. Vermeiden Sie es, Videokabel und Verlängerungskabel von geringer Qualität zu verwenden.

ANHANG

Technische Daten

Produktbezeichnung XENEON 32QHD240
Teilenummer	Mit Ständer CM-9020002-XX Ohne Ständer CM-9020004-XX
Gerät RDD0020
USB-Hub-ID CORSAIR USB 3.0 Hub
Panel-Abmessungen 32-Zoll-Diagonale
Display-Oberfläche Blendfrei
Pixel pro Zoll 91.8
Seitenverhältnis 16:9
Native Auflösung 2560 x 1440 @ 240Hz
Reaktionszeit (MPRT) 1ms
Reaktionszeit (GtG) 5ms
Displayfarben 16.7M Farben (8-Bit-RGB)
Panel-Technologie IPS mit Quantum Dot-Technologie
Flimmerfrei Ja
Blickwinkel 178° (H) / 178° (V)
Spitzenhelligkeit 400 Nit (SDR) / 600 Nit (HDR)
Statisches Kontrastverhältnis 1000:1
HDR-Zertifizierung	VESA DisplayHDR 600
Farbraum (CIE 1976)	98% (DCI-P3), 100% (AdobeRGB), 100% (sRGB)
Variable Bildwiederholrate	AMD FreeSync Premium-zertifiziert, NVIDIA G-Sync-kompatibel
HDMI-Eingang	2x HDMI 2.0
DisplayPort-Eingang	1x DisplayPort 1.4
USB-C-Eingang	1x DisplayPort 1.4 (USB-C-Alt-Modus), 15 W Stromversorgung, 5 Gbit/s USB-Upstream
USB-C-Upstream-Eingang	1x 5 Gbit/s USB-C
USB-A-Ausgang	2x 5 Gbit/s USB-A (5V/0.9A *2)
3,5-mm-Audioanschluss	Ja, Passthrough vom Videoeingang

ANHANG

Technische Daten

Stromverbrauch (Ein) 40W
Stromverbrauch (Ruhemodus) <0.5W
Stromverbrauch (Aus) <0.3W
VESA-Kompatibilität 100mm x 100mm
Abmessungen 732mm x 553mm x 270mm (W x H x D)
Gewicht 8.4kg
Neigungswinkel des Ständer's -5° / +20°
Schwenkwinkel des Ständer's -30° / +30°
Höhenanpassungsbereich des Ständer's 68mm
AC-Adapter 150W
	Hinweis: Ihr Gerät ist mit dem folgenden Netzteil ausgestattet: Asian Power Devices Inc. / DA-150E19

Unterstützte Display-Modi

AUFLösUNG BILDWIEDERHOLRATE HDMI DP/TYPE-C
640x480 VGA		60Hz V V
		67Hz V V
		72Hz V V
		75Hz V V
800x600 SVGA		56Hz V V
		60Hz V V
		72Hz V V
		75Hz V V
1024x768	XGA	60Hz V V
		70Hz V V
		75Hz V V

ANHANG

Unterstützte Display-Modi

AUFLösUNG BILDWIEDERHOLRATE HDMI DP/TYPE-C
1280x1024 SXGA		60Hz V V
		75Hz V V
1440x900 WXGA+ 60Hz V V
1680x1050 WSXGA+ 60Hz V V
1920x1080 FHD		60Hz V V
		144Hz V
		165Hz V
2560x1440 QHD		60Hz V V
		120Hz V V
		144Hz V V
		165Hz V
		180Hz V
		240Hz V
480P 60Hz V V
576P 50Hz V V
720P	50Hz V V
	60Hz V V
	120Hz V V
1080P	60Hz V V
	120Hz V V
2160P	30Hz V V
	60Hz V V

HDMI-IMPRESSUM

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI

Die angemeldeten Markenzeichen HDMI und High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken bzw. eingetragene Marken von HDMI Licensing Administrator, Inc. in den USA und anderen Ländern.

Die Begriffe HDMI und High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken bzw. eingetragene Marken von HDMI Licensing Administrator, Inc.

SOMMARIO
