BEDIENUNGSANLEITUNG TDC1410 Toyotomi

BEDIENUNGSANLEITUNG DEUTSCH P.17

Gerät gefüllt mit brennbarem Gas R290.

Lesen Sie vor der Inbetriebnahme des Geräts zuerst die Bedienungsanleitung.

Bevor Sie das Gerät installieren, lesen Sie zuerst die Installationsanleitung.

Bevor Sie das Gerät reparieren, lesen Sie zuerst die Serviceanleitung.

HINWEIS

• Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie für spätere Nachfragen auf.
• Installieren Sie dieses Gerät nur, wenn es den örtlichen/nationalen Gesetzen, Verordnungen und Normen entspricht.
• Dieses Gerät ist für den Einsatz als Luftentfeuchter in Wohnhäusern vorgesehen und ist nur für den Einsatz in trockenen Räumen, unter normalen Haushaltsbedingungen, in Innenräumen in Wohnzimmer, Küche und Garage geeignet.
• Stellen Sie den Luftentfeuchter NICHT in Badezimmern oder an anderen Orten auf, an denen er mit Wasser bespritzt werden könnte.
• Dieses Gerät immer an eine einphasige Steckdose 220-240 V /\~50 Hz anschließen.
• Die Nichtbeachtung der Anweisungen kann zum Erlöschen der Garantie für dieses Gerät führen.
• Beachten Sie bei Nutzung und Reparatur unbedingt die Hinweise des Herstellers!

Beachten Sie bei der Verwendung des Gerätes die folgenden Sicherheitshinweise:

1. Netzstecker vor Reinigung oder Lagerung ziehen.
2. Das Gerät kann in Innenräumen, aber nicht in Räumen mit hoher Feuchtigkeit wie Waschküchen verwendet werden.
3. Stellen Sie das Gerät NICHT in der Nähe von Heizgeräten oder in der Nähe von brennbaren und gefährlichen Stoffen auf.
4. Stecken Sie NIEMALS Ihre Finger oder Gegenstände in die Ein- oder Auslasskanäle.
5. Setzen oder stellen Sie sich NICHT auf das Gerät.
6. Wenn sich Wasser im Tank angesammelt hat, müssen Sie dies entsorgen.
7. Betreiben Sie den Luftentfeuchter NICHT in einem geschlossenen Bereich, z.B. in einem Schrank, da dies zu einem Brand führen kann.
8. Verwenden Sie das Gerät NICHT in der Nähe von Lebensmitteln, Kunstgegenständen oder wissenschaftlichem Material.
9. Bringen Sie das Ablaufrohr des Gerätes mit einem ausreichenden Neigung an, damit das Kondenswasser kontinuierlich abfließen kann.
10. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder eine ähnlich qualifizierte Person ausge- tauscht werden, um eine Gefährdung zu vermeiden.
11. Das Gerät muss so positioniert werden, dass der Netzstecker jederzeit zugänglich ist.

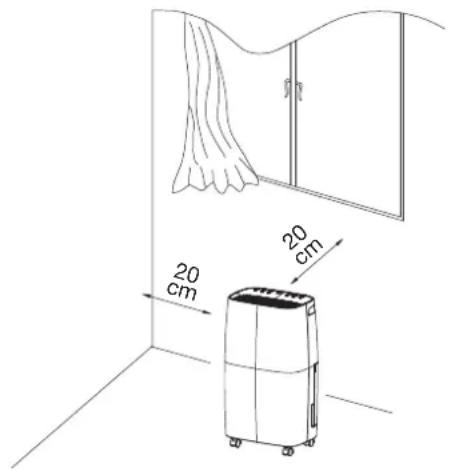

12. Bitte halten Sie einen Abstand von 20 cm um das Gerät herum und die Wand oder andere Gegenstände, um die Luftzirkulation zu gewährleisten.

13. Bei der Installation des Gerätes ist auf die örtlichen nationalen Vorschriften für Kabel zu achten.

14. Das Gerät darf nicht in öffentlichen Verkehrsmitteln verwendet werden.

15. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn diese beaufsichtigt werden oder Anweisung über den sicheren Gebrauch des Geräts erhalten haben und die Gefahrenverstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung des Gerätes dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
16. Beim Betrieb sollten Kinder beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
17. Geräte, die offensichtlich beschädigt sind, dürfen nicht betrieben werden.

WARNUNG

Spezifische Informationen zu Geräten mit Kältemittelgas R 290:

• Gerät gefüllt mit brennbarem Gas R290.
• R290 ist ein Kältemittelgas, das den europäischen Umweltrichtlinien entspricht. Es ist ein natürliches Kältemittel (Propan), ungiftig und frei von ozonabbauenden Eigenschaften, mit einem sehr niedrigen Treibhauspotential (GWP = 3).
• Öffnen Sie keinesfalls Teile des Kältemittelkreislaufs.
• Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Auftauprozess zu beschleunigen oder das Gerät zu reinigen.
• Das Gerät ist in einem Raum ohne ständig betriebene Zündquellen (z.B. offene Flammen, ein Betriebsgasgerät oder eine elektrische Heizung) zu lagern.
• NICHT durchstechen oder anbrennen.

• Beachten Sie, dass Kältemittel geruchlos sind.

• Das Gerät muss in einem Raum mit einer Grundfläche von mehr als 4 m² installiert, betrieben oder gelagert werden.

• Wird das Gerät in einem nicht belüfteten Bereich installiert, betrieben oder gelagert, muss der Raum so konzipiert sein, dass sich bei einer Leckage kein Kältemittel ansammelt. Dieses könnte sich durch Elektroheizungen, Öfen oder andere Quellen entzünden und zu einer Explosion führen.
• Das Gerät muss den nationalen Gasvorschriften entsprechen.
• Die Wartung darf nur in der vom Hersteller empfohlenen Weise durchgeführt werden.
• Das Gerät ist so zu lagern, dass keine mechanischen Beschädigungen auftreten.
• Jede Person, die an Arbeiten am oder dem Öffnen des Kältemittelkreislauf beteiligt ist, sollte über ein aktuell gültiges Zertifikat einer von der Industrie akkreditierten Prüfstelle verfügen, die ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer von der Industrie anerkannten Prüfvorschrift ermächtigt.
• Die Instandhaltung darf nur gemäß den Vorgaben des Geräteherstellers durchgeführt werden. Die Wartung und Reparatur, die die Mitwirkung von anderem Fachpersonal erfordert, ist unter der Aufsicht der für den Umgang mit entflammbaren Kältemitteln zuständigen Person durchzuführen.
• Für alle Reparaturen, die Sie durchführen müssen, wenden Sie sich an das nächstgelegene autorisierte Servicezentrum. Befolgen Sie ausschließlich die Anweisungen des Herstellers.

ENTSORGUNGSRICHTLINIEN

Es ist verboten, dieses Gerät im Hausmüll zu entsorgen. Für die Entsorgung stehen Ihnen verschiedene Möglichkeiten zur Verfügung.

1 Entsorgen Sie dieses Produkt NICHT als unsortierten Hausmüll. Das Gerät muss über den Sondermüll entsorgt werden.
2 In den Gemeinden gibt es in der Regel Sammelsysteme, mit denen Elektronikschrott zumeist kostenlos entsorgt werden kann.
3 Der Hersteller wird das Altgerät zur Entsorgung zumindest für den Nutzer kostenlos zurücknehmen.
4 Alte Geräte enthalten in der Regel wertvolle Rohstoffe. Diese können an Schrott- und Altmetallhändler verkauft werden.

Die unsachgemäße Entsorgung in Wäldern und anderen Flächen verstößt gegen Gesetze und schadet Ihrer Gesundheit, da gefährliche Stoffe in das Grundwasser gelangen und ihren Weg in die Nahrungskette finden. Bedeutung der durchgestrichenen Mülltonne auf Rädern. Elektrogeräte NICHT als unsortierten Hausmüll entsorgen, sondern getrennte Sammelstellen nutzen. Wenden Sie sich an Ihre Kommunalverwaltung, um Informationen über die verfügbaren Sammelsysteme zu erhalten. Wenn Elektrogeräte auf Deponien oder Müllhalden entsorgt werden, können gefährliche Stoffe in das Grundwasser und in die Nahrungskette gelangen, was Ihrer Gesundheit und Ihrem Wohlbefinden schadet.

Diese EU-Kennzeichnung besagt, dass dieses Produkt nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyclein Sie verantwortungsbewusst, um die nachhaltige Wiederverwendung materieller Ressourcen zu fördern. Um Ihr gebrauchtes Gerät zurückzugeben, verwenden Sie bitte das Rückgabe- und Sammelsystem oder wenden Sie sich an den Händler, bei dem das

Produkt gekauft wurde. Sie können dieses Produkt für ein umweltfreundliches Recycling verwenden.

R290: 3

ALLGEMEINES

Um eine optimale Leistung Ihres Entfeuchters zu erzielen, stellen Sie sicher, dass alle Fenster geschlossen sind. So erreichen Sie einen maximalen Wirkungsgrad.

Die Kapazität des Entfeuchters hängt von der Temperatur und der Luftfeuchtigkeit im Raum ab. Bei niedrigeren Temperaturen wird weniger Feuchtigkeit abgeführt.

FEATURES

Leistungsstarkes Entfeuchtungsvermögen

Durch die Nutzung der Kältetechnik entzieht der Luftentfeuchter der Luft kraftvoll Feuchtigkeit, senkt das Feuchtigkeitsniveau des Raumes und hält die Raumluft trocken und angenehm.

Leicht und einfach zu bewegen

Der Luftentfeuchter ist kompakt und leicht gebaut. Die Laufrollen an der Unterseite des Gerätes erleichtern die Bewegung von Raum zu Raum.

Niedertemperaturbetrieb mit automatischer Abtauung

Wenn das Gerät bei einer Raumtemperatur zwischen 7°C und 12°C betrieben wird, wird es alle 30 Minuten zum Abtauen angehalten.

Wenn das Gerät bei einer Raumtemperatur zwischen 12°C und 20°C betrieben wird, wird es alle 45 Minuten zum Abtauen angehalten.

Einstellbarer Hygrostat

Stellen Sie die gewünschte Luftfeuchtigkeit über den Hygrostat ein.

Timer Ein / Aus

Programmieren Sie das Gerät so, dass es sich automatisch ein- und ausschaltet.

Geräuscharmer Betrieb

Der Luftentfeuchter arbeitet mit einem niedrigen Geräuschpegel.

Energieeffizient

Der Stromverbrauch des Gerätes ist gering.

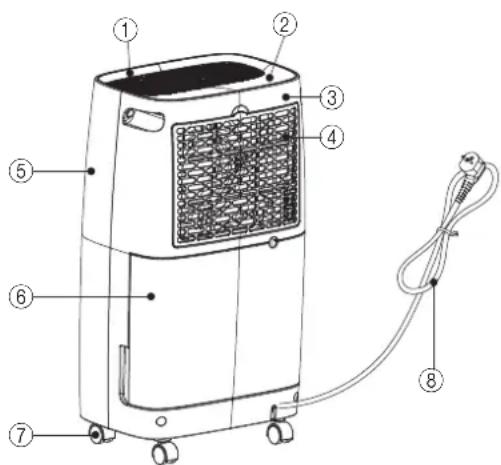

1. BESCHREIBUNG

TEILE

1. Oberseite 2. Bedienfeld 3. Rückwand
2. Filterkasten 5. Vorderwand 6. Wassertank
3. Laufrolle 8. Netzkabel

OPTIONAL

1. Aktivkohlefilter 2. Entwässerungsschlauch

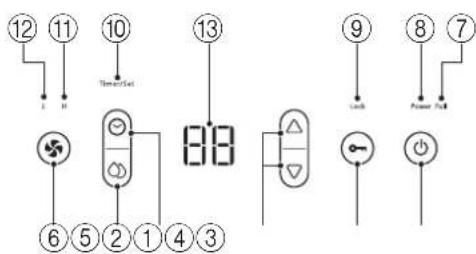

BEDIENFELD

1. Netzschalter 2. Kindersicherung
2. Regeltaste 4. Timer-Taste
3. Einstelltaste 6. Drehzahl Ventilator
4. Anzeige Wasser voll 8. Betriebsanzeige
5. Anzeige Kindersicherung 10. Zeitschaltuhr/Einstellleuchte
6. Leuchte Ventilator Hochleistung 12. Leuchte Ventilator Niedrigleistung
7. Anzeigenfeld

2. BETRIEB

Feuchtigkeitsgehalt & Timer 2-stellige Anzeige

Die Anzeige verfügt über 3 Funktionen:

1. Bei eingeschaltetem Gerät wird die Raumluftfeuchtigkeit angezeigt.
2. Wenn Sie die Feuchtigkeit einstellen, wird die von Ihnen gewählte Feuchtigkeit angezeigt.
3. Wenn Sie die Zeit für das Ein- und Ausschalten des Geräts programmieren, werden die Stunden angezeigt.
4. Wenn die Umgebungsfeuchtigkeit unter 35 % liegt, wird "35" angezeigt.
5. Wenn die Umgebungsfeuchtigkeit höher als 95 % ist, wird "95" angezeigt.

3. BEDIENUNGSANLEITUNG

1. Die Leistungsanzeige leuchtet auf, wenn das Gerät angeschlossen ist, unabhängig davon, ob es in Betrieb ist oder nicht.
2. ⚙️ Taste einmal drücken, um das Gerät zu starten. Drücken Sie die Taste erneut, um das Gerät zu stoppen.
3. 📋 Taste wie folgt drücken:

Drücken Sie diese Taste, um die gewünschte Ventilatordrehzahl einzustellen. Er kann zwischen hoher und niedriger Geschwindigkeit eingestellt werden.

1. Taste drücken, um die gewünschte Luftfeuchtigkeit im Raum einzustellen. Diese kann in Abständen von 5 % Intervallen von 40 % bis 80 % eingestellt werden.

Nach einer bestimmten Betriebsdauer stoppt der Kompressor und der Ventilator läuft ohne Entfeuchtungsfunktion weiter, wenn die Umgebungsfeuchtigkeit um 2% unter der gewählten Luftfeuchtigkeit liegt; Wenn die Luftfeuchtigkeit der Umgebung gleich oder um 2% höher als die gewählte Luftfeuchtigkeit ist, schaltet sich der Kompressor wieder ein.

1. Den Knopf ◎ und dann △ oder ▽ drücken um den Timer einzustellen. Man kann nur den aumatischen Timer einstellen, wenn das Gerät aktiviert ist. Man kann nur den Start Timer einstellen, wenn das Gerät deaktiviert ist. Wenn das Gerät aktiv ist, drücken Sie den Knopf ◎ um △ oder ▽ anzupassen, um die Zeit von Abschaltung einzustellen. Wenn sich das Gerät im Standby-Modus befindet, drücken Sie den Knopf ◎ und dann △ oder ▽ drücken, um die Einschaltzeit einzustellen. Drücken Sie den

Knopf ◎ und dann weiter △ oder ∨ um den Timer, ab 01, 02...23-24 Uhr einstellen. Drücken Sie den Knopf ◎ und dann △ oder ∨ um die Uhr an 00 einzustellen, und den Timer annulieren. Die eingestellte Zeit wird die selbe während Defrierung bleiben, und wenn Wasser ins Gerät eintritt. Falls der Benutzer das Gerät anschaltet oder abschaltet, wird die Funktion von Uhrzeit im Gerät gelöscht werden.

1. Drücken Sie den Knopf um CHILD LOCK zu aktivieren. Man kann die Funtkion CHILD LOCK dazu aktivieren, den Knopf für mehr als 5 Sekunden drückend. Die Lampe wird dann leuchten. Wenn die Funktion CHILD LOCK inaktiv ist, sind alle Knöpfezu, drücken Sie den Knopf für mehr als 5 Sekunden und die Lampe wird erlischt.

4. ENTLEEREN DES GESAMMELTEN WASSERS

Wenn der Wassertank voll ist, leuchtet die Tankfüllstandsanzeige auf. Der Betrieb stoppt automatisch und der Summer ertönt 15 Mal, um den Benutzer darauf hinzuweisen, dass das Wasser aus dem Wassertank entleert werden muss.

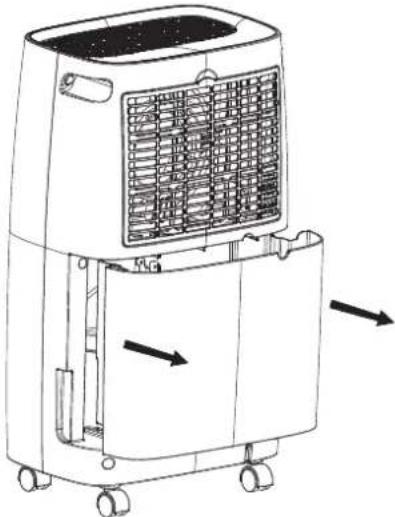

5. ENTLEEREN DES WASSERBEHÄLTERS

1. Drücken Sie mit beiden Händen leicht auf die Seiten des Tanks und ziehen Sie den Tank vorsichtig heraus.

1. Schütten Sie das gesammelte Wasser aus.

1. Entfernen Sie nicht den Schwimmer aus dem Wassertank. Der Sensor zur Anzeige eines vollen Tanks kann den Wasserstand ohne Schwimmer nicht mehr richtig erfassen. Dadurch kann Wasser aus dem Tank austreten.

1. Wenn der Wasserbehälter verschmutzt ist, waschen Sie ihn mit kaltem oder lauwarmem Wasser. Verwenden Sie keine Reinigungsmittel, Scheuerschwämme, chemisch behandelte

Staubtücher, Benzin, Benzol, Verdünner oder andere Lösungsmittel, da diese den Tank verkratzen und beschädigen können und zu Wasseraustritt führen können.

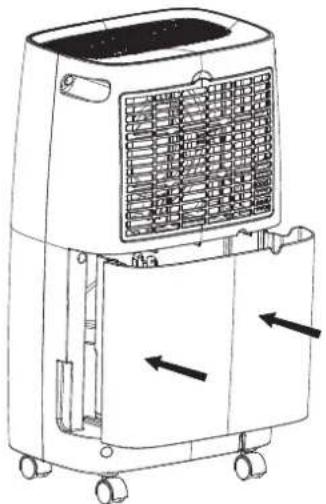

1. Beim Einsetzen des Wasserbehälters drücken Sie den Behälter mit beiden Händen fest an seinen Platz. Wenn der Tank nicht richtig positioniert ist, wird der Sensor "TANK FULL" aktiviert und der Entfeuchter funktioniert nicht.

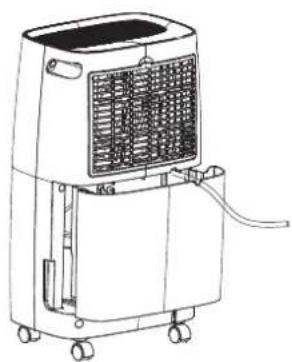

6. KONTINUIERLICHE WASSERABLEITUNG

Das Gerät verfügt über eine Ablauföffnung für den kontinuierlichen Wasserauslass. Verwenden Sie ein Kunststoffrohr (mit einem Innendurchmesser von 10 mm), das in die Ablauföffnung (auf der Zwischenplatte) eingeführt wird, greifen Sie von der Seite des Wassertanks heraus, installieren Sie es an seinem Platz und positionieren Sie das Ablaufrohr.

Das Wasser im Wassertank kann kontinuierlich aus der Ablauföffnung am Gerät abgelassen werden.

Reinigung des Luftentfeuchters

Reinigung des Gehäuses

Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch ab.

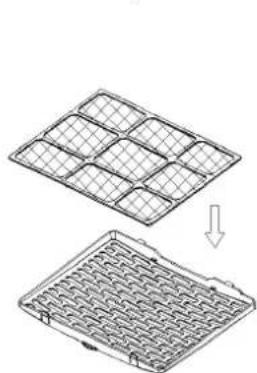

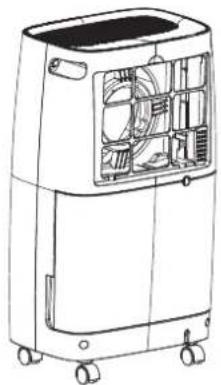

Reinigung des Luftfilters

1. Öffnen Sie zuerst das Ansauggitter und entfernen Sie den Luftfilter.

1. Reinigen Sie den Luftfilter.

Mit einem Staubsauger gehen Sie dafür mit leichten Bewegungen über die Oberfläche des Luftfilters, um Schmutz und Staub zu entfernen. Wenn der Luftfilter besonders verschmutzt ist, waschen Sie ihn mit warmem Wasser und einem milden Reinigungsmittel und trocknen Sie ihn gründlich.

1. Wiedereinbau des Luftfilters

Setzen Sie den Filter vorsichtig in das Gitter ein und platzieren Sie das Einlassgitter an der richtigen Stelle.

1. Der Aktivkohlefilter darf nicht gewaschen / in Wasser getaucht werden. Verwenden Sie nur Staubsauger, um den Aktivkohlefilter zu reinigen.

WICHTIG: Der Aktivkohlefilter, der im Filterrahmen montiert ist, wird durch Anheben des vorhandenen Luftfilters abgehoben. Der Wechsel des Aktivkohlefilters wird jedes Jahr empfohlen (abhängig von der Verwendung des Produkts).

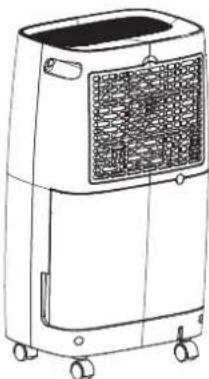

Lagerung des Luftentfeuchters

Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird und Sie es aufbewahren möchten, beachten Sie die folgenden Schritte:

1. Entleeren Sie das im Wassertank verbliebene Wasser.
2. Rollen Sie das Netzkabel ein und stecken Sie es in den Wassertank.
3. Reinigen Sie den Luftfilter.
4. An einem kühlen und trockenen Ort aufbewahren.

Halten Sie den Mindestabstand um den Luftentfeuchter herum ein, wenn das Gerät wie in der linken Zeichnung dargestellt betrieben wird.

8. FEHLERBEHEBUNG

Wenn eine der unten aufgeführten Bedingungen eintritt, überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst anrufen.

Problem Mögliche Ursache Lösung
Das Gerät funktioniert nicht.	Wurde das Netzkabel entfernt?	Stecken Sie das Netzkabel in der Steckdose.
	Blinkt die Anzeige für einen vollen Tank? (Der Tank ist voll oder in einer falschen Position.)	Entleeren Sie das Wasser im Tank und positionieren Sie ihn anschließend neu.
	Liegt die Raumtemperatur über 35°C oder unter 7°C?	Der Schutz wird aktiviert und das Gerät kann nicht gestartet werden.
Die Entfeuchtungsfunktion funktioniert nicht	Ist der Luftfilter verstopft?	Reinigen Sie den Luftfilter wie unter "Reinigung des Luftentfeuchters" beschrieben.
	Sind der Ansaug-oder Auslasskanal blockiert?	Entfernen Sie die Blockierung des Auslass- bzw. Ansaugkanal.
Es wird keine Luft abgeführt.	Ist der Luftfilter verstopft?	Reinigen Sie den Luftfilter wie unter "Reinigung des Luftentfeuchters" beschrieben.
Der Entlüfter arbeitet sehr laut.	Steht das Gerät in einer schrägen Position oder ist instabil?	Bringen Sie das Gerät in eine stabile, waagerechte Position.
	Ist der Luftfilter verstopft?	Reinigen Sie den Luftfilter wie unter "Reinigung des Luftentfeuchters" beschrieben.

9. HINWEISE FÜR WARTUNGSARBEITEN

1. Überprüfung des Arbeitsumfeldes

Vor Beginn der Arbeiten an Systemen, die brennbare Kältemittel enthalten, sind Sicherheitsüberprüfungen erforderlich, um sicherzustellen, dass die Zündgefahr minimiert wird. Für die Reparatur der Kälteanlage sind vor Beginn der Arbeiten an der Anlage die folgenden Vorsichtsmaßnahmen zu beachten.

Arbeitsablauf

Die Arbeiten sind nach einem kontrollierten Verfahren durchzuführen, um die Gefahr des Eindringens von brennbaren Gasen oder Dämpfen während der Wartungsarbeiten zu minimieren.

2. Allgemeiner Arbeitsbereich

Das gesamte Instandhaltungspersonal und andere im örtlichen Bereich tätige Personen sind über die Art der durchzuführenden Arbeiten zu unterrichten. Die Arbeiten in engen Räumen sind zu vermeiden. Der Außenbereich des Arbeitsraumes ist abzusperren. Stellen Sie sicher, dass innerhalb des Bereichs brennbare Materialien ausreichend gesichert und kontrolliert sind.

3. Überprüfung auf Vorhandensein von Kältemittel

Der Bereich ist vor und während der Arbeiten mit einer geeigneten Kältemitteldetektion zu überprüfen, um sicherzustellen, dass der Techniker sich der potenziell brennbaren Atmosphäre bewusst ist. Stellen Sie sicher, dass die verwendete Lecksuchanlage für den Einsatz mit brennbarem Kältemittel, d.h. funkenfrei, ausreichend abgedichtet oder eigensicher ist.

4. Vorhandensein eines Feuerlöschers

Sind Heißarbeiten an der Kälteanlage oder den zugehörigen Teilen durchzuführen, müssen geeignete Feuerlöschvorrichtungen zur Verfügung stehen. Platzieren Sie einen Trockenpulver- oder CO2-Feuerlöscher in der Nähe des Ladebereichs.

5. Keine Zündquellen

Keine Person, die Arbeiten an einem Kühlsystem ausführt, bei denen Rohrleitungen freigelegt werden, die brennbares Kältemittel enthalten oder enthalten haben, darf Zündquellen so verwenden, dass sie zu Brand- oder Explosionsgefahr führen können. Alle möglichen Zündquellen, einschließlich des Rauchens, sollten ausreichend weit von der Montage-, Reparatur-, Demontage- und Entsorgungsstelle entfernt sein. Achten Sie darauf, dass brennbares Kältemittel möglicherweise in den umliegenden Raum abgeleitet werden kann. Vor Beginn der Arbeiten ist der Bereich um das Gerät herum zu untersuchen, um sicherzustellen, dass keine brennbaren Materialien oder Zündgefahren existieren. Es sind "Nichtraucher"-Schilder anzubringen.

6. Belüftung des Bereichs

Stellen Sie sicher, dass sich der Bereich im Freien befindet oder ausreichend belüftet ist, bevor Sie in das System eindringen oder einen Heißarbeiten durchführen. Während der Zeit, in der die Arbeiten durchgeführt werden, muss ein Mindestmaß an Belüftung gewährleistet sein. Die Lüftung sollte das freigesetzte Kältemittel sicher entsorgen und vorzugsweise nach außen in die Atmosphäre abgeben.

7. Kontrollen an der Kältemaschine

Werden elektrische Komponenten geändert, so müssen Ersatzteile für den Zweck und die korrekte Spezifikation geeignet sein. Zu jeder Zeit sind die Wartungs- und Instandhaltungsrichtlinien des Herstellers zu beachten. Wenden Sie sich im Zweifelsfall an die technischen Kundendienst des Herstellers.

Die folgenden Prüfungen sind bei Anlagen vorzunehmen, die brennbare Kältemittel verwenden:

• Füllmenge gemäß der Raumgröße, in der die Teile des Kühlmittels installiert sind;
• Ausreichende Funktion der Lüftungsanlagen und -auslässe ohne Behinderung.

8. Überprüfung der elektrischen Geräte

Die Reparatur und Wartung von elektrischen Komponenten muss erste Sicherheitschecks und Inspektionsverfahren für Komponenten beinhalten. Liegt ein Fehler vor, der die Sicherheit beeinträchtigen könnte, darf keine elektrische Versorgung an den Stromkreis angeschlossen werden, bis dieser zufriedenstellend behoben ist. Kann der Fehler nicht sofort behoben werden, aber es ist notwendig, den Betrieb fortzusetzen, ist eine angemessene Zwischenlösung zu verwenden. Dies ist dem Eigentümer der Anlage zu melden, damit alle Parteien informiert werden.

Erste Sicherheitskontrollen müssen Folgendes umfassen:

- Kondensatoren werden entladen: Dies muss auf sichere Weise geschehen, um die Möglichkeit einer Funkenbildung zu vermeiden.

• Beim Laden, Wiederherstellen oder Spülen des Systems sind keine spannungsführenden elektrischen Komponenten und Leitungen vorhanden.
• Die Überprüfung einer kontinuierlichen Erdung des Geräts.

9. Reparaturen an abgedichteten Komponenten

Bei Reparaturen an abgedichteten Komponenten müssen alle elektrischen Anschlüsse von den zu bearbeitenden Geräten getrennt werden, bevor Abdeckungen usw. entfernt werden.

Wenn es unbedingt erforderlich ist, die Geräte während der Wartung mit Strom zu versorgen, muss an der kritischsten Stelle eine dauerhaft funktionierende Form der Lecksuche angebracht werden, um vor einer potenziell gefährlichen Situation zu warnen.

Es ist besonders darauf zu achten, dass durch Arbeiten an elektrischen Komponenten das Gehäuse nicht so verändert wird, dass das Schutzniveau beeinträchtigt wird. Dazu gehören Beschädigungen an Kabeln, zu viele Anschlüsse, nicht originalgetreue Anschlüsse, Beschädigungen an Dichtungen, falsche Montage von Verschraubungen usw.

Vergewissern Sie sich, dass das Gerät sicher montiert ist.

Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterialien nicht so abgebaut sind, dass sie nicht mehr dazu dienen, das Eindringen von brennbaren Atmosphären zu verhindern. Ersatzteile müssen den Spezifikationen des Herstellers entsprechen.

ANMERKUNG: Die Verwendung von Silikondichtungsmasse kann die Wirksamkeit einiger Arten von Lecksuchgeräten beeinträchtigen. Eigensichere Komponenten müssen vor den Arbeiten nicht isoliert werden.

10. Reparatur von eigensicheren Komponenten

Legen Sie keine permanenten induktiven oder kapazitiven Lasten an den Stromkreis an, ohne sicherzustellen, dass diese die zulässige Spannung und den zulässigen Strom für das verwendete Gerät nicht überschreiten.

Eigensichere Komponenten sind die Einzigen, die auch bei Anwesenheit einer brennbaren Atmosphäre repariert werden können. Die Prüfeinrichtung muss die richtige Leistung aufweisen.

Ersetzen Sie Komponenten nur durch vom Hersteller angegebene Teile. Andere Teile können dazu führen, dass das Kältemittel in der Atmosphäre durch eine Leckage entzündet wird.

11. Verkabelung

Überprüfen Sie, ob die Verkabelung Verschleiß, Korrosion, Druck, Vibrationen, scharfe Kanten oder andere schädliche Umwelteinflüsse ausgesetzt ist. Bei der Prüfung sind auch die Auswirkungen der Alterung oder der ständigen Schwingungen von Quellen wie Kompressoren oder Ventilatoren zu berücksichtigen.

12. Leckageerkennung für brennbare Kältemittel

Bei der Suche nach Kältemittelleckagen oder der Erkennung von Kältemittelleckagen dürfen unter keinen Umständen potenzielle Zündquellen genutzt werden. Ein Halogenbrenner (oder ein anderer Detektor mit offener Flamme) darf nicht verwendet werden.

13. Verfahren für die Leckageerkennung

Die folgenden Lecksuchmethoden sind für Systeme mit brennbarem Kältemittel zulässig.

Elektronische Lecksuchgeräte werden zum Erkennen von brennbaren Kältemitteln verwendet. Jedoch kann die Empfindlichkeit nicht ausreichend oder eine Neukalibrierung erforderlich sein (Detektionsgeräte müssen in einem kältemittelfreien Bereich kalibriert werden). Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle ist und sich für das verwendete Kältemittel eignet.

Lecksuchflüssigkeiten sind für die meisten Kältemittel geeignet, aber die Verwendung von chlorhaltigen Reinigungsmitteln ist zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohre korrodieren kann.

Bei Verdacht auf ein Leck sind sofort alle offenen Flammen zu entfernen/löschen.

Wird ein Leck von Kältemittel festgestellt, das gelötet werden muss, muss das gesamte Kältemittel aus dem System abgelassen werden. Sauerstofffreier Stickstoff (OFN) sollte vor und während des Lötprozesses durch das System geleitet werden.

14. Entnahme und Entleerung

Beim Öffnen des Kältemittelkreislauf zur Reparatur oder für andere Zwecke sind herkömmliche Verfahren anzuwenden. Es ist jedoch wichtig, entsprechend grundlegende Arbeitsrichtlinien einzuhalten, da die Entflammbarkeit eine zentrale Rolle spielt. Das folgende Verfahren ist einzuhalten:

Kältemittel entfernen;

Spülen Sie den Kreislauf mit Schutzgas;

Entleeren;

Wieder mit Schutzgas spülen;

Öffnen Sie den Kreislauf durch Schneiden oder Löten.

Die Kältemittelfüllung ist in einen geeigneten Behälter zurückzuführen. Das System muss mit OFN "gespült" werden, um das Gerät sicher zu machen. Dieser Vorgang muss möglicherweise mehrmals wiederholt werden. Druckluft oder Sauerstoff dürfen für diese Aufgabe nicht verwendet werden.

Die Spülung wird durchgeführt, indem das Vakuum im System mit OFN unterbrochen und weiter gefüllt wird, bis der Betriebsdruck erreicht ist. Dann wird die Atmosphäre entlüftet und schließlich auf ein Vakuum heruntergefahren. Dieser Vorgang ist so lange zu wiederholen, bis sich kein Kältemittel mehr im System befindet. Bei

Verwendung der endgültigen OFN-Ladung muss das System auf Atmosphärendruck entlüftet werden, damit Arbeiten durchgeführt werden können.

Dieser Vorgang ist unerlässlich, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Achten Sie darauf, dass sich der Ausgang für die Vakuumpumpe nicht in der Nähe von Zündquellen befindet und sorgen Sie für ausreichend Belüftung.

15. Verfahren zur Befüllung mit Kältemittel

Zusätzlich zu den herkömmlichen Füllverfahren sind die folgenden Anforderungen zu erfüllen.

• Stellen Sie sicher, dass bei der Verwendung von Füllgeräten keine Verunreinigungen verschiedener Kältemittel auftreten. Die Schläuche oder Leitungen müssen so kurz wie möglich sein, um die darin enthaltene Menge an Kältemittel zu minimieren.
• Die Zylinder sind aufrecht zu halten.
• Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen.
• Beschriften Sie das System, wenn der Ladevorgang abgeschlossen ist (falls nicht bereits geschehen).
• Es ist besonders darauf zu achten, dass das Kühlsystem nicht überfüllt wird.

Vor dem Befüllen des Systems muss es mit OFN druckgeprüft werden. Das System ist nach Abschluss des Füllvorgangs, aber vor der Inbetriebnahme auf Dichtheit zu prüfen. Vor dem Verlassen der Montagestelle ist eine abschließende Dichtheitsprüfung durchzuführen.

16. Außerbetriebnahme

Bevor Sie dieses Verfahren durchführen, ist es unerlässlich, dass der Techniker mit dem Gerät und all seinen Details vertraut ist. Es wird empfohlen, dass alle Kältemittel sicher abgeleitet werden. Vor der Durchführung der Arbeit ist eine Öl- und Kältemittelprobe zu entnehmen, falls eine Analyse vor der Wiederverwendung des zurückgewonnenen Kältemittels erforderlich ist. Es ist wichtig, dass vor Beginn der Arbeit elektrische Energie zur Verfügung steht.

Machen Sie sich mit dem Gerät und seiner Bedienung vertraut.

a) System elektrisch trennen.

b) Bevor Sie das Verfahren durchführen, stellen Sie sicher, dass: mechanische Handhabungsgeräte für den Umgang mit Kältemittelflaschen zur Verfügung stehen, dass die erforderliche persönliche Schutzausrüstung verfügbar ist und korrekt verwendet wird, dass der Rückgewinnungsprozess jederzeit von einer kompetenten Person überwacht wird, dass die Rückgewinnungsgeräte und Flaschen den entsprechenden Normen entsprechen.
c) Pumpen Sie das Kältemittel, wenn möglich, aus dem System ab.
d) Wenn ein Vakuum nicht möglich ist, erzeugen Sie einen Verteiler, damit das Kältemittel aus verschiedenen Teilen des Systems abgeleitet werden kann.
e) Stellen Sie sicher, dass sich der Zylinder in der Waage befindet, bevor die Rückgewinnung erfolgt.
f) Starten Sie das Rückgewinnungsgerät und arbeiten Sie gemäß den Anweisungen des Herstellers.
g) Überfüllen Sie die Zylinder nicht (nicht mehr als 80 % des Volumens der Flüssigkeitsmenge).
h) Den maximalen Betriebsdruck des Zylinders darf nicht überschritten werden, auch nicht vorübergehend.
i) Wenn die Zylinder ordnungsgemäß befüllt und der Prozess abgeschlossen ist, stellen Sie sicher, dass die Zylinder und die Ausrüstung unverzüglich vom Arbeitsplatz entfernt werden und alle Absperrventile an der Anlage geschlossen sind.
j) Rückgewonnenes Kältemittel darf nur dann in ein anderes Kühlsystem eingefüllt werden, wenn es gereinigt und überprüft wurde.

17. Beschriftung

Die Geräte sind mit einem Etikett zu versehen, aus dem hervorgeht, dass sie ausgemustert und von Kältemittel befreit wurden. Das Etikett ist mit einem Datum zu versehen und zu unterschreiben. Vergewissern Sie sich, dass sich auf dem Gerät Etiketten befinden, aus denen hervorgeht, dass das Gerät brennbares Kältemittel enthält.

18. Rückgewinnung

Bei der Entfernung von Kältemittel aus einem System, sei es für Wartungs- oder Außerbetriebnahmearbeiten, wird empfohlen, dass alle Kältemittel sicher entfernt werden.

Beim Umfüllen von Kältemittel in Zylinder ist darauf zu achten, dass nur geeignete Rückgewinnungszymler verwendet werden.

Stellen Sie sicher, dass die richtige Anzahl von Zylindern zur Aufnahme des gesamten Inhalts des Systems vorhanden ist. Alle zu verwendenden Zylinder sind für das zurückgewonnene Kältemittel ausgelegt und mit diesem Kältemittel gekennzeichnet (d.h. spezielle Zylinder für die Rückgewinnung von Kältemittel). Die Zylinder müssen mit einem Druckentlastungswert und den zugehörigen Abschaltwerten in einwandfreiem Zustand versehen sein. Die Rückgewinnungszymler müssen komplett leer und, wenn möglich, gekühlt werden, bevor die Rückgewinnung erfolgt.

Die Rückgewinnungsanlage muss in einwandfreiem Zustand sein, eine Reihe von Anweisungen für die vorliegende Anlage enthalten und für die Rückgewinnung von brennbaren Kältemitteln geeignet sein.

Darüber hinaus muss ein Satz kalibrierter Waagen zur Verfügung stehen, die sich in gutem Zustand befinden. Die Schläuche müssen komplett mit leckagefreien Trennkupplungen versehen und in gutem Zustand sein.

Bevor Sie das Rückgewinnungsgerät in Betrieb nehmen, vergewissern Sie sich, dass es in einwandfreiem Zustand ist, ordnungsgemäß gewartet wurde und dass alle zugehörigen elektrischen Komponenten versiegelt sind, um eine Zündung im Falle eines Kältemittelaustritts zu verhindern. Wenden Sie sich im Zweifelsfall an den Hersteller.

Das zurückgewonnene Kältemittel ist in dem richtigen Rückgewinnungszylinder an den Kältemittellieferanten zurückzugeben und der entsprechende Transportvermerk für den Abfall ist zu erstellen. Mischen Sie keine Kältemittel in Rückgewinnungseinheiten und insbesondere nicht in Zylindern.

Wenn Kompressoren oder Kompressoröle entfernt werden sollen, stellen Sie sicher, dass sie auf ein akzeptables Niveau entleert wurden, um sicherzustellen, dass kein brennbares Kältemittel im Schmierstoff verbleibt. Der Entlehrungsprozess ist vor der Rückgabe des Kompressors an die Lieferanten durchzuführen. Zur Beschleunigung dieses Vorgangs darf nur eine elektrische Erwärmung des Kompressorgehäuses verwendet werden. Wenn Öl aus einem System abgelassen wird, muss dies sicher durchgeführt werden.

19. Transport von Geräten, die brennbare Kältemittel enthalten Bestimmt durch die örtlichen Vorschriften.

20. Ausgediente Geräte enthalten brennbare Kältemittel Siehe Nationale Vorschriften.

21. Umverpackung zur Lagerung von (unverkaufter) Ausrüstung Die Verpackung für die Lagerung sollte so beschaffen sein, dass sie ausreichenden Schutz bietet und mechanische Beschädigungen an den Geräten im Inneren nicht zu einer Undichtigkeit des Kältemittelsystems führt.

Die maximale Anzahl der Geräte, die zusammen gelagert werden dürfen, richtet sich nach den örtlichen Vorschriften.

1. SPEZIFIKATIONEN

Modell TD-C	1410 TD-C 1412
Leistung	10 L/T(30°C, 80% RT)	12 L/T(30°C, 80% RT)
Netzspannung 220-	240 V ~ / 50 Hz 220-240	V ~ / 50 Hz
Stromverbrauch 20	5 W 210 W
Einsatzbereich 7° C	- 35° C 7° C - 35° C
Kältemittel R290 (45 g)	R290 (50 g)
Treibhauspotential	3	3
Gewicht	9,8 kg	10,5 kg
Druck(hoch / niedrig)	1,8 / 0,6 MPa	1,8 / 0,6 MPa
Druck (max.)	3,0 MPa	3,0 MPa
Geräteschutz	IPX1	IPX1

Die Entfeuchtungsleistung wird auf eine Raumtemperatur von

30°C bei einer relativen Luftfeuchtigkeit von 80 % berechnet.

Wenn die Spezifikationen nach diesem Zeitpunkt verbessert werden, spiegelt das Produktnamensschild die neuen Spezifikationen wider. Die Betriebstemperatur liegt im Bereich von 7°C bis 35°C und die maximale relative Luftfeuchtigkeit bei 80 %. Wenn die Raumtemperatur außerhalb dieses Bereichs liegt, arbeitet das Gerät nicht ordnungsgemäß. Der Wert des Treibhauspotentials des Kältemittels R290 ist 3.

TOYOTOMI CO., LTD. („TOYOTOMI“) garantiert, dass jedes Produkt und alle von ihm verkaufen Teile bei normalem Gebrauch und Service frei von Material-oder Verarbeitungsfehlern sind, und zwar für 24 (vierundzwanzig) Monate ab dem Datum der Lieferung an den Erstkäufer im Einzelhandel zu den folgenden Bedingungen:

WAS IST VERSICHERT:

Produkt oder Teile davon, die Material-oder Verarbeitungsfehler aufweisen.

WAS IST NICHT VERSICHERT:

Diese Garantie erstreckt sich nicht auf Mängel, die auf die Vernachlässigung anderer zurückzuführen sind; Nichteinbau, Betrieb oder Wartung des Geräts unter Beachtung der Anweisungen (Betriebs- und Wartungsanweisungen werden mit jedem neuen Gerät mitgeliefert); unsachgemäße Verwendung, Bedienung, Änderung, Verwendung nicht autorisierter oder nicht standardisierter TOYOTOMI-Teile und -Zubehörteile; elektrische Fehlfunktionen, d.h. als Folge von großen Stromstößen, Kurzschlüssen usw.; unsachgemäße Installation oder Reparatur durch eine andere Person als eine von TOYOTOMI angegebene Serviceeinrichtung.

WER IST VERSICHERT:

Der ursprüngliche Käufer zum Verkaufspreis.

WAS WIR UNTERNEHMEN WERDEN:

TOYOTOMI repariert oder ersetzt nach eigenem Ermessen kostenlos alle defekten Teile, die unter diese beschränkte Garantie fallen, auf Carry-In-Basis bei Ihrem nächsten autorisierten Händler oder Händler von TOYOTOMI.

WAS SIE FÜR DEN GARANTIE-SERVICE TUN MÜSSEN:

Sie müssen das defekte Produkt oder Teil an einen autorisierten Händler oder Vertriebspartner von TOYOTOMI mit dieser beschränkten Garantie zurücksenden. Wenn der Service vor Ort nicht verfügbar ist, wenden Sie sich bitte an unsere Abteilung für KUNDENBEZIEHUNGEN unter:

TOYOTOMI EUROPE SALES B.V.

E-MAIL: [e-mail]

INTERNET: www.toyotomi.eu

IM VORSTEHENDEN SIND ALLE VERPFLICHTUNGEN UND HAFTUNGEN VON TOYOTOMI, IN BEZUG AUF DIE QUALITÄT DER VON IHR GELIEFERTEN PRODUKTE AUFGEFÜHRT. ALLE ANDEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH DER GARANTIEN DER MARKTGÄNGIGKEIT ODER DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, SIND AUSGESCHLOSSEN. TOYOTOMI IST NICHT HAFTBAR FÜR DIE NICHT NUTZBARKEIT DES PRODUKTS, UNANNEHMLICHKEITEN, VERLUSTE ODER ANDERE SCHÄDEN, DIE SICH DIREKT ODER INDIREKT AUS DER BENUTZUNG ODER DER UNFÄHIGKEIT DER BENUTZUNG DES PRODUKTS ERGEBEN, ODER SCHÄDEN, DIE SICH AUS ODER AUFGRUND VON FEHLERHAFTEN PRODUKTEN ERGEBEN.

Kein anderer als TOYOTOMI ist befugt, die Bedingungen dieser eingeschränkten Garantie in irgendeiner Weise zu erweitern oder zu ändern.

In einigen Ländern ist der Ausschluss oder die Einschränkung von zufälligen oder Folgeschäden oder Einschränkungen der Dauer einer stillschweigenden Garantie nicht zulässig. Daher gelten diese Einschränkungen oder Ausschlüsse möglicherweise nicht für Sie. Diese beschränkte Garantie gibt Ihnen spezifische gesetzliche Rechte und Sie können auch andere Rechte haben, die von Staat zu Staat unterschiedlich sind.

TOELICHTING BIJ DE SYMBOLEN
