M44DFHD120 - Monitor LC-Power - Kostenlose Bedienungsanleitung

Produkttyp	Gebogener Gaming-Monitor
Marke	LC-Power
Modell	M44DFHD120
Bildschirmgröße	43,8 Zoll
Bildformat	32:9
Paneltyp	ADS (IPS)
Hintergrundbeleuchtung	LED
Native Auflösung	3840 x 1080 Pixel
Bildwiederholfrequenz	120 Hz
Reaktionszeit	4 ms
Helligkeit	400 cd/m² (600 cd/m² im HDR-Modus)
Kontrast	1000:1
Blickwinkel	178° horizontal / 178° vertikal
Darstellbare Farben	1,07 Milliarden
Adaptive Synchronisation	AMD FreeSync
Videoeingangsanschlüsse	1 x DP 1.2, 1 x HDMI 1.4, 1 x HDMI 2.0, 1 x USB-C 3.1
USB-Anschlüsse	3 x USB-A 3.0, 1 x USB-B 3.0
Integrierte Lautsprecher	Nein
Audioausgang	Ja (3,5 mm Klinke)
Stromversorgung	100-240 V ~ 50/60 Hz, 2,2 A
Abmessungen mit Standfuß	1089,4 x 547,4 x 286,8 mm
Nettogewicht	11,5 kg
VESA-Montage	75 x 75 mm
Besondere Funktionen	OSD, PIP/PBP, GamePlus, LED-Effekte, HDR, Blaulichtfilter
Pflege und Reinigung	Vor der Reinigung abziehen, ein weiches, leicht feuchtes Tuch verwenden, keine Scheuermittel
Sicherheit	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen, Lüftungsschlitze nicht blockieren

Häufig gestellte Fragen - M44DFHD120 LC-Power

Wie installiere ich den Standfuß des Monitors?

Befestigen Sie die Basis mit den mitgelieferten Schrauben (PM5x15) am Ständer, dann stecken Sie die Halterung in die Rückseite des Monitors, bis sie einrastet.

Wie montiere ich den Monitor an der Wand?

Verwenden Sie eine VESA-Halterung 75x75 mm (nicht im Lieferumfang). Entfernen Sie die vier Schrauben auf der Rückseite des Monitors, befestigen Sie den Wandadapter mit den mitgelieferten Schrauben PM4x16, und montieren Sie dann die gesamte Einheit.

Wie navigiere ich im OSD-Menü?

Drücken Sie die Taste M, um das Menü zu öffnen, verwenden Sie ▼/▲ zum Blättern, M zum Bestätigen und E zum Verlassen.

Wie aktiviere ich FreeSync?

Verbinden Sie Ihren PC mit einem DP-Kabel, aktivieren Sie dann FreeSync im OSD-Menü (Abschnitt Andere) und in den Einstellungen Ihrer Grafikkarte.

Wie verwende ich den PIP-Modus (Bild im Bild)?

Gehen Sie im OSD-Menü zu Mehrere Fenster, aktivieren Sie den PIP-Modus, wählen Sie die sekundäre Quelle, Größe und Position des Fensters.

Wie reinige ich den Bildschirm?

Ziehen Sie den Monitor ab, verwenden Sie ein weiches, leicht feuchtes Tuch (nur Wasser). Verwenden Sie niemals Lösungsmittel, Benzin oder scheuernde Reinigungsmittel.

Was tun, wenn der Bildschirm kein Signal anzeigt?

Überprüfen Sie, ob der PC eingeschaltet ist und die Videokabel richtig angeschlossen sind. Die blinkende blaue LED zeigt das Fehlen eines Signals an.

Wie aktiviere ich den HDR-Modus?

Stellen Sie im OSD-Menü, Abschnitt Andere, HDR auf Aktiviert oder Automatische Erkennung. Stellen Sie sicher, dass die Quelle HDR unterstützt.

Wie verwende ich die GamePlus-Funktion?

Drücken Sie die ▼-Taste am Monitor, um durch die Fadenkreuze zu blättern. Verwenden Sie die ▼-Taste, um zwischen den Modi zu navigieren, und wählen Sie den für Ihr Spiel passenden aus.

Wie stelle ich die LED-Effekte ein?

Drücken Sie die ▲-Taste am Monitor, um das Menü der LED-Effekte zu öffnen. Sie können dort Farbe, Stärke und Modus ändern (z. B. Atmung oder statisch).

BEDIENUNGSANLEITUNG M44DFHD120 LC-Power

1. Sicherheitshinweise
2. Wartung
3. Verpackungsinhalt
4. Produktübersicht
5. Standfußinstallation
6. Wandmontage
7. Anschlussmöglichkeiten
8. Indikatorleuchte
9. OSD-Menü
10. LED-Effekte-Systemkonsole
11. RGB-Bereiche und GamePlus-Wechsel
12. Bild-im-Bild
13. Bild-neben-Bild
14. Technische Daten

1. Sicherheitshinweise

- Setzen Sie den Monitor nicht einer feuchten Umgebung, Regen oder anderen Flüssigkeiten aus. Öffnen Sie nicht das Monitorgehäuse! Es besteht akute Stromschlaggefahr durch Hochspannung innerhalb des Monitors!

Betrieb:

• Halten Sie den Monitor von direkter Sonneneinstrahlung und anderen Wärmequellen (z. B. Heizungen) fern.
• Halten Sie jegliche Flüssigkeiten vom Monitor fern.
• Achten Sie darauf, dass nichts in die Belüftungsöffnungen fallen kann.
• Blockieren Sie die Belüftungsöffnungen nicht, um eine Überhitzung zu vermeiden. kommen.
• Schlagen Sie nicht gegen den Monitor, lassen Sie das Gerät nicht fallen.

2.Wartung

ACHTUNG: ziehen Sie sofort den Netzstecker und nutzen den Monitor nicht weiter.

• Zum Reinigen des Bildschirms benutzen Sie ein weiches Tuch, das Sie leicht (!) mit destilliertem Wasser angefeuchtet haben.
• Verwenden Sie am besten spezielle Reinigungstücher für Bildschirme.
• Benutzen Sie keinesfalls Benzin, Verdünnung, sehr saure oder alkalische Mittel, Scheuer mittel oder Druckluft!
• Ungeeignete Reinigungsmittel können den Monitor beschädigen und unschöne Schlieren auf dem Bildschirm und dem Gehäuse hinterlassen.
• Ziehen Sie den Netzstecker, wenn Sie den Monitor längere Zeit nicht benutzen.
• Halten Sie den Monitor von sämtlichen Flüssigkeiten, Staub und Feuchtigkeit fern.
• Falls der Monitor mit Flüssigkeiten in Berührung gerät, wischen Sie ihn sofort mit einem Tuch trocken.
• Falls Flüssigkeiten in die Belüftungsöffnungen eindringen, ziehen Sie sofort den Netzstecker, benutzen den Monitor nicht mehr. Bitte wenden Sie sich an einen professionellen Servicetechniker.

Rechtliche Hinweise:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, das HDMI-Logo und „High-Definition Multimedia Interface“ sind Marken oder eingetragene Marken der HDMI Licensing Administrator LLC in den USA und anderen Ländern.

3. Verpackungsinhalt

Monitor Schrauben (Schrauben) (P4M5 x 15) x 4

DP-Kabel

Netzkabel (100 – 240 Wechselspannung, 50/60 Hz)

Eventuell sind zusätzliche Schrauben als Ersatz beigelegt.

4. Produktübersicht

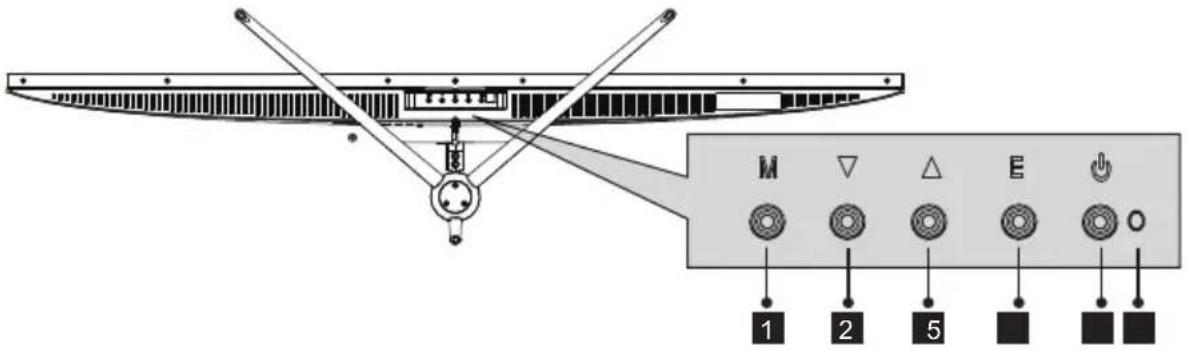

4.1—Tasten am Monitor

1 Menütaste (M): Zum Einblenden des OSD-Menüs und zum Aufrufen von Untermenüs.
2 ▼ Abwärtstaste: Zum Abwärtsbewegen in den Menüs drücken.
3 ▲ Aufwärtstaste: Zum Aufwärtsbewegen in den Menüs drücken.
4 Verlassen-Taste (E): Zum Verlassen drücken.
5 Ein-/Austaste: Schaltet den Monitor ein und aus.
6 LED-Anzeige: Zeigt den Betriebsstatus durch unterschiedliche Farben an.

7 Type-C: Schließen Sie einen Stecker des Type-C-Kabels an den Type-C-Ausgang des Computers und den anderen Stecker an den Type-C-Port des Monitors an.
8 HDMI-Anschlüsse: Schließen Sie einen Stecker des HDMI-Kabels an den HDMI-Ausgang des Computers und den anderen Stecker an den HDMI-Port des Monitors an.
9 DP-Anschlüsse: Schließen Sie einen Stecker des DP-Kabels an den DP-Ausgang des Computers und den anderen Stecker an den DP-Port des Monitors an.
10 Audioausgang: Schließen Sie das Audiokabel zur Ausgabe von Audiosignalen an.
11 USB-Ausgang: USB-Ausgang.
12 USB-Eingang: USB-Eingang.
13 Netzanschluss: Hier schließen Sie das Netzkabel zur Stromversorgung des Monitors an.

5. Standfußinstallation

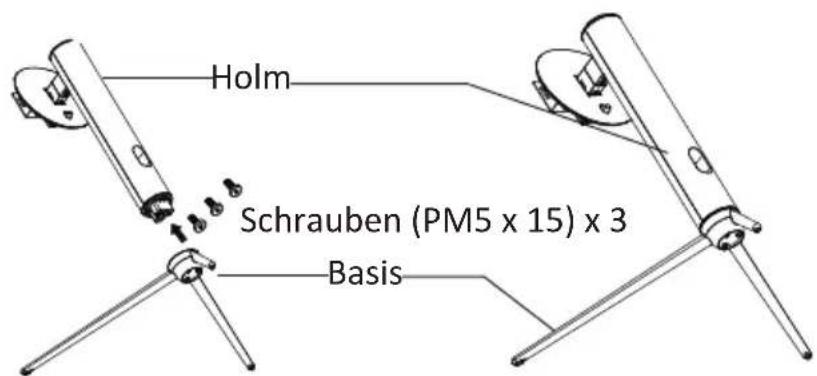

1. Nehmen Sie die beiden Hauptteile des Ständers heraus. Fixieren Sie die Basis mit den Nr.1 Schrauben am Schaft.

Holm Schrauben (PM5 x 15) x 3 Basis

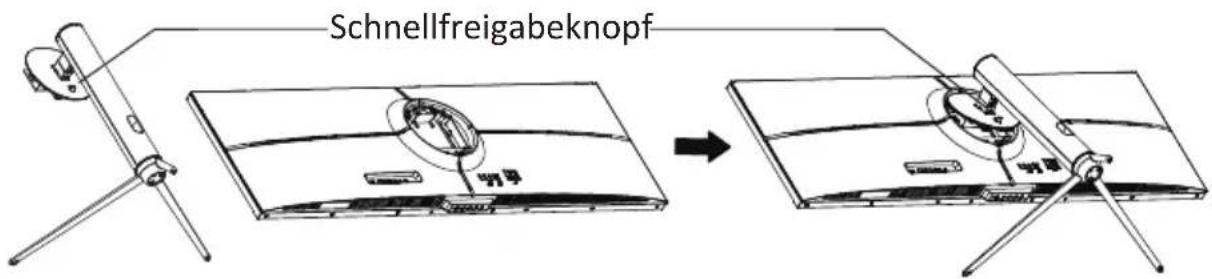

1. Nehmen Sie den Monitor heraus und legen Sie ihn auf flachem Schaumstoff. Setzen Sie den Schaft an der Rückseite des Monitors ein.

Schnellfreigabeknopf

1. Stellen Sie den montierten Monitor mit beiden Händen auf einem flachen Untergrund (Tisch).

Legen Sie den Monitor auf eine flache Unterlage, bevor Sie den Ständer abnehmen.

6. Wandmontage

Die mitgelieferten Schrauben eignen sich ausschließlich zum Fixieren des Monitors an einer VESA-Halterung mit 75 x 75 mm Schraubenabstand. VESA-Halterungen und Montagezubehör erhalten Sie separat im Fachhandel.

1. Lösen Sie die vier Schrauben in der Mitte des Monitors. (Beim Lösen der Schrauben bleibt der Bildschirm im Styropor, damit er nicht beschädigt wird.)

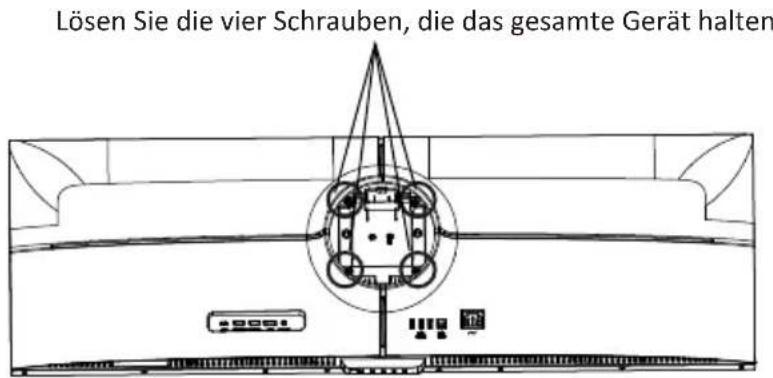

Lösen Sie die vier Schrauben, die das gesamte Gerät halten

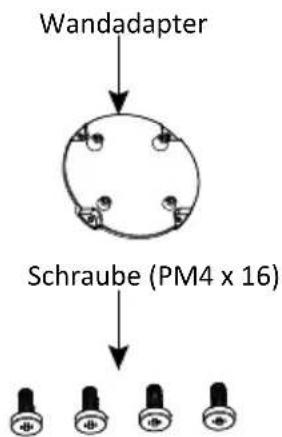

1. Nehmen Sie den Wandadapter und die vier mitgelieferten Schrauben (PM4 x 16). Bringen Sie den Wandadapter in der Mitte des Gerätes an und fixieren Sie den mit den Schrauben (PM4 x 16).


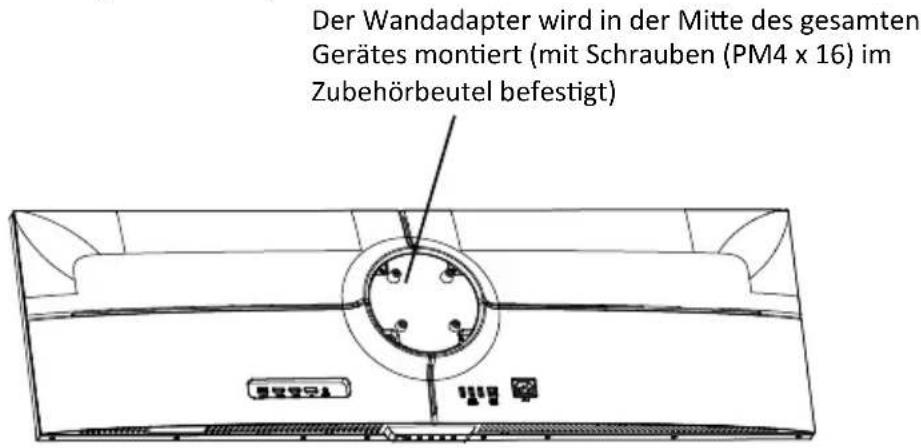

Der Wandadapter wird in der Mitte des gesamten Gerätes montiert (mit Schrauben (PM4 x 16) im Zubehörbeutel befestigt)

1. Drücken Sie den Bildschirm beim Aufhängen des Produktes nicht mit Ihren Händen zusammen.

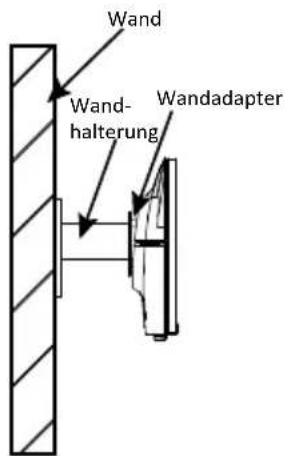

Wand Wand- halterung Wandadapter

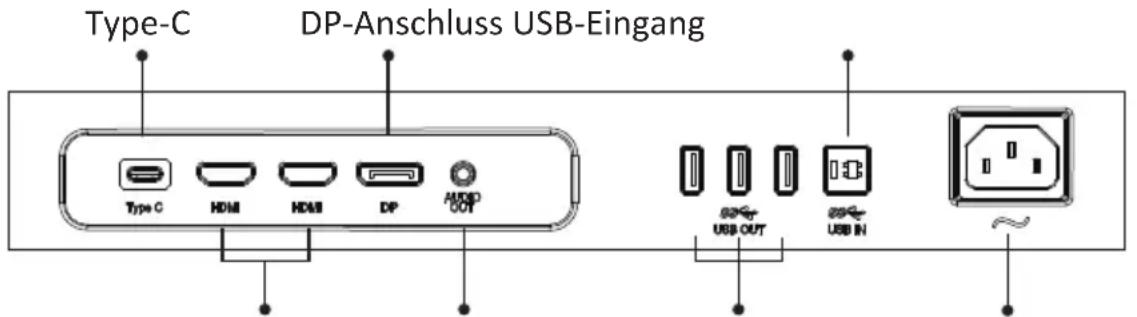

7. Anschlussmöglichkeiten

1. Schließen Sie das DP-Kabel an den DP-Ausgang der PC-Grafikkarte an. Sie können auch ein HDMI-Kabel verwenden. Ein HDMI-Kabel wird nicht mitgeliefert.
2. Schließen Sie den freien Stecker des DP/HDMI-Kabels an den passenden DP/HDMI-Anschluss am Monitor an.

Type-C DP-Anschluss USB-Eingang Type C HDMI HDMI DP AUDIO OUT USB OUT USB IN ~

HDMI-Anschlüsse Audioausgang Netzaußschäussgang

1. Schließen Sie das Netzkabel an den Monitor an, stecken Sie dann den Netzstecker in die Steckdose. Wir empfehlen, das Gerät über eine Steckdose mit Überspannungsschutz anzuschließen.
2. Zum Einschalten drücken Sie die Netztaste am Monitor.

FreeSync

Diese Funktion ist per Vorgabe abgeschaltet. Wenn Sie diese Funktion nutzen möchten, muss Ihre Hardware FreeSync-fähig sein, zusätzlich benötigen Sie ein DP-Kabel und aktuellste Grafikkartentreiber. Zum Einsatz dieser Funktion verbinden Sie Computer und Monitor über ein DP-Kabel. Nach dem Anschluss werden Sie eventuell aufgefordert, die Funktion am Computer zu aktivieren. Wenn diese Aufforderung nicht erscheint, müssen Sie die Funktion eventuell im Einstellungsmenü Ihrer Grafikkarte aktivieren. Hinweise zum Einschalten oder Aktivieren von FreeSync finden Sie in der Dokumentation Ihrer Grafikkarte.

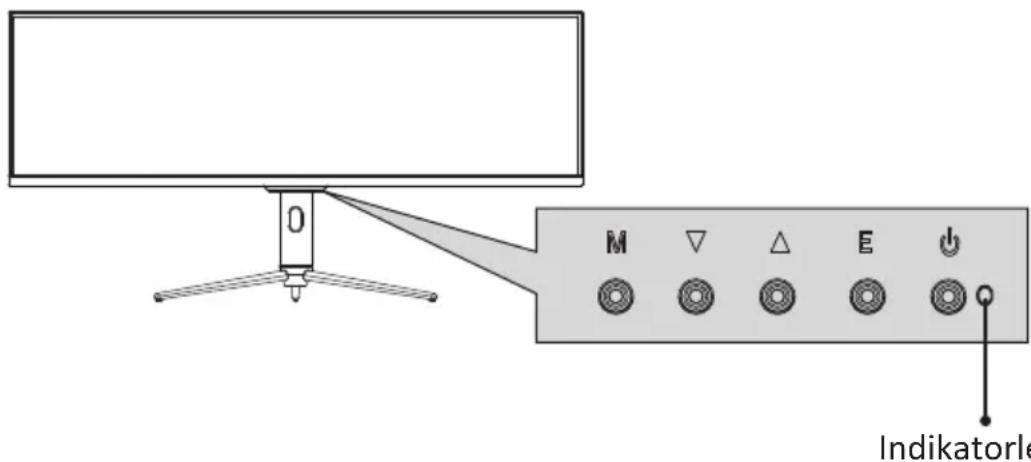

8. Indikatorleuchte

M ▽ △ E ↓ Indikatorle

- Ein leuchtendes blaues Licht zeigt an, dass das Gerät eingeschaltet ist und der Monitor normal funktioniert. Ein blinkendes blaues Licht zeigt an, dass keine Videoquelle, kein horizontales oder vertikales Signal erkannt wurde oder die Stromversorgung nicht ausreicht. Bitte vergewissern Sie sich, dass Ihr Computer eingeschaltet ist und alle Videokabel vollständig eingesteckt und/oder angeschlossen sind.

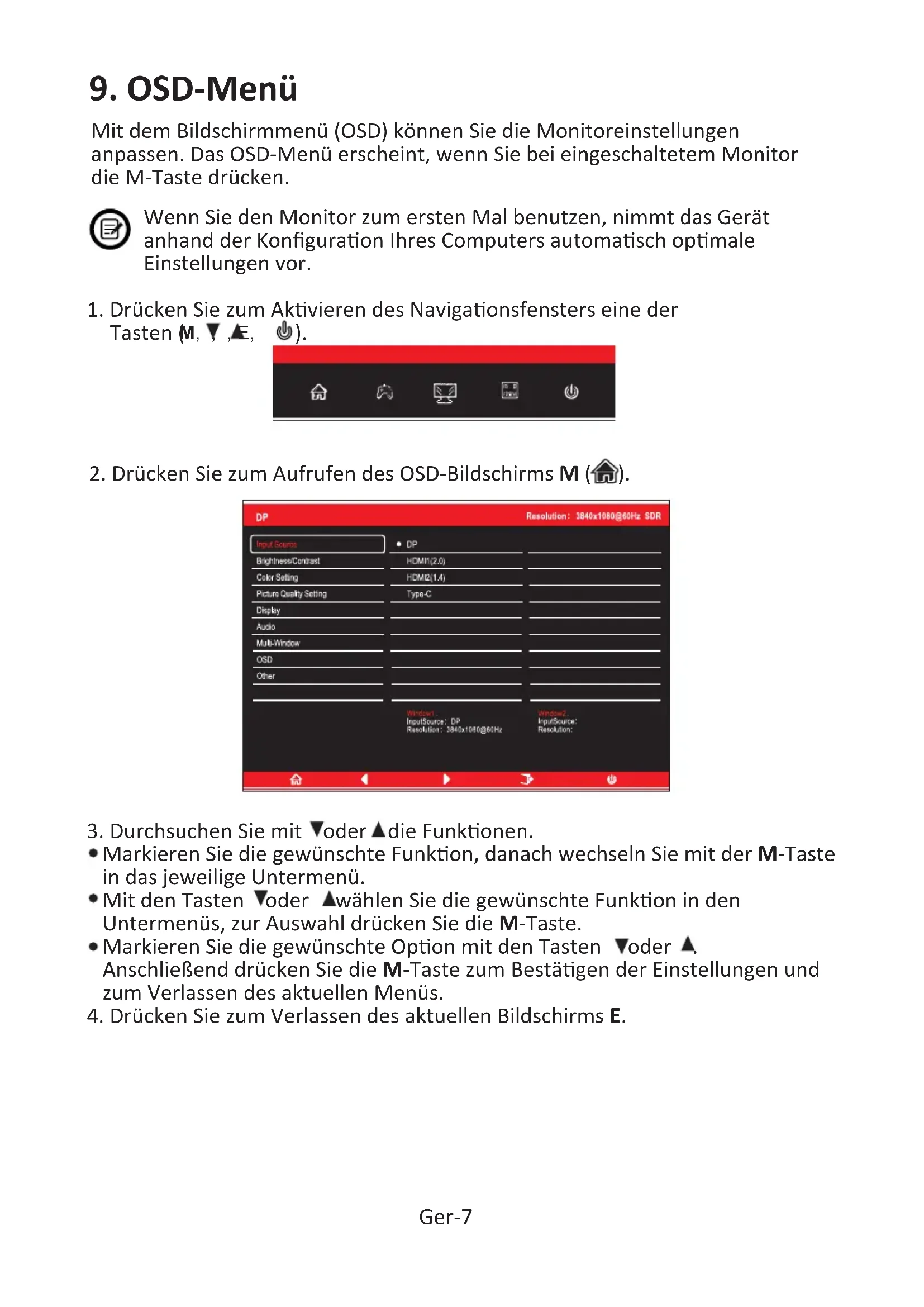

9. OSD-Menü

Mit dem Bildschirmmenü (OSD) können Sie die Monitoreinstellungen anpassen. Das OSD-Menü erscheint, wenn Sie bei eingeschaltetem Monitor die M-Taste drücken.

Wenn Sie den Monitor zum ersten Mal benutzen, nimmt das Gerät anhand der Konfiguration Ihres Computers automatisch optimale Einstellungen vor.

1. Drücken Sie zum Aktivieren des Navigationsfensters eine der Tasten (M, ▼, ▲, ⏻).

1. Drücken Sie zum Aufrufen des OSD-Bildschirms M (hebei).

1. Durchsuchen Sie mit ▼oder ▲die Funktionen.

2. Markieren Sie die gewünschte Funktion, danach wechseln Sie mit der M-Taste in das jeweilige Untermenü.

3. Mit den Tasten ▼oder ▲wählen Sie die gewünschte Funktion in den Untermenüs, zur Auswahl drücken Sie die M-Taste.

4. Markieren Sie die gewünschte Option mit den Tasten ▼oder ▲. Anschließend drücken Sie die M-Taste zum Bestätigen der Einstellungen und zum Verlassen des aktuellen Menüs.

5. Drücken Sie zum Verlassen des aktuellen Bildschirms E.

9.1 — OSD-Menüfunktionen

Hauptmenü Untermenü Optionen		Beschreibung
Eingangsquelle	DP – Zum Umschalten zum DP-Signaleingang.
	HDMI 1 (2.0); HDMI 2 (1.4);	– Zum Umschalten zum HDMI-Signaleingang.
	Type-C	– Auf Type-C-Signaleingang umschalten
Helligkeit/Kontrast	Helligkeit 0 bis 100	Zum Einstellen der Helligkeit.
	Schwarzpegel 0 bis 100	100 Anzeige-Schwarzwert anpassen
	Kontrast 0 bis 100	Zum Einstellen des Kontrastes.
	DCR Ein Zum Einschalten der DCR-Funktion.
				Aus Zum Abschalten der DCR-Funktion.
Farbeinstellungen	Gamma Zum Einstellen des Gammawertes.Gamma 1,8
	Bildmodus	Standard, Foto, Film, Spiel, FPS, RTS sRGB	Visuellen Modus entsprechend der Aktivitäteinstellen
	Farbtemperatur Warm, Kühl, Benutzer Zur Auswahl der Farbtemperatur.
	Blaureduktion	0 bis 100	Zum Einstellen der Blaureduktion.
	Hue	0 bis 100 Zum Einstellen des Farbtons.
	Sättigung	0 bis 100 Sättigungsstufen anpassen
Bildqualität-seinstellungen	Schärfe	0 bis 100 Zum Einstellen der Bildschärfe.
	Reaktionszeit	Aus, Hoch, Mittel, Gering	Reaktionszeit anpassen
	Rauschreduktion	Aus, Hoch, Mittel, Gering	Vermindert Bildstörungen durch Signalinterferenz.
	Super-Auflösung	Aus, Hoch, Mittel, Gering	Diese Funktion kann die Bilddarstellung beiniedrig aufgelösten Signalen verbessern.
	Dynamische Helligkeitsregelung	Ein, Aus	Verbessert die Darstellung von Graustufen.
	MPRT	Ein, Aus	Reaktionszeit bewegliches Bild
Anzeige	Bildformat	Breitbild, 4:3, 1:1, Auto	Zur Auswahl des Bildseitenverhältnisses.
Audio	Stummschaltung	Ein, Aus	Schaltet die Stummschaltung ein und aus.
	Lautstärke	0 – 100	Zum Anpassen der Lautstärke.
	Audioquelle	Auto-Quelle, DP, HDMI 1 (2.0), HDMI 2 (1.4), Type-C	Zur Auswahl des Audiosignals (HDMI, DP oder Type-C)
Multifenster Multifenster Aus, BiB-Modus, BnB-2-Fenster			Zur Auswahl der Bild-im-Bild-/Bild-neben-Bild-Modi nach Anzahl der Signalquellen.
OSD Sprache		한국어, Русский, Español, Français, Deutsch	Zur Auswahl der OSD-Sprache.
	OSD-H-Position 0	100 Zum Anpassen der OSD-Horizontalposition.
	OSD-V-Position 0	100 Zum Anpassen der OSD-Vertikalposition.
	OSD Transparenz	0 – 100 Zum Einstellen der OSD-Transparenz.
	OSD-Anzeigezeit	5 – 100 Zum Einstellen, wie lange das OSD-Menü im Leerlauf angezeigt wird.
Sonstiges	DP-Version	Ein, Aus
	FreeSync (adaptive Synchronisierung)	Ein, Aus	FreeSync-Funktion ein-/ausschalten
	HDR	Ein, Aus, Erkennungsautomatik	HDR-Modus ein-/ausschalten
	Type-C- Funktion	Ein, Aus	Type-C-Stromversorgung ein-/ausschalten
	Rücksetzen	–	Zum Rücksetzen der Monitorkonfiguration.

10. LED- Effekte-Systemkonsole

1. Drücken Sie zum Aktivieren der Navigation eine der Tasten (M, ▼, E, ⏻) am Monitor.

Pure graphical toolbar icons without any text or symbols

1. Drücken Sie zum Aufrufen des Menüs LED-Effekte die Taste am Monitor.

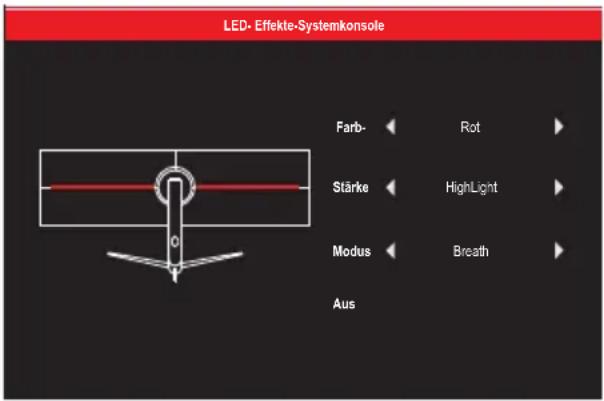

LED- Effekte-Systemkonsole Farb- Rot Stärke HighLight Modus Breath Aus

1. Wählen Sie mit ▲ oder ▼ die Einstellungen.

- Heben Sie die gewünschte Option hervor und drücken Sie zum Bestätigen M.

1. Drücken Sie zum Verlassen des aktuellen Einstellungen E.

11. RGB-Bereiche und GamePlus-Wechsel

1. Drücken Sie zum Aktivieren des Navigationsfensters eine der Tasten (M, ▼, AE, ⏻).

1. Drücken Sie die Taste▼ zum Umschalten zu den GamePlus-Modi. Wählen Sie gemäß den Anforderungen Ihres Spiels das entsprechende Spielsymbol. Diese Spielsymbole sind in erster Linie darauf ausgelegt, das Zielen bei Shootern zu optimieren. Sie können jedoch auch für andere Szenarien genutzt werden.

1. Drücken Sie zum Umschalten zwischen RGB-Bereichen (Beschränkt und Voll) die Taste E. Vollständiger Bereich eignet sich für die meisten Aktivitäten.

RGB-Bereich: Voll

12. BIB (Bild-im-Bild)

Modus StartbildschirmEingangsquelle		Bild-im-BildZusätzliche Eingangsquelle		Fenstertauschen	Bildmodus
		DP HDMI
Modus 1 DP	X O O O
Modus 2 HD	MI O X O O

Hinweis: „O“ bedeutet, dass diese Funktion unterstützt wird; „X“ bedeutet, dass sie nicht unterstützt wird.

13. BNB (Bild-neben-Bild)

Wenn Sie diese Funktion nutzen und ein optimales Betrachtungserlebnis erzielen wollen, sollten Sie beide Bildschirme auf dieselbe Auflösung einstellen.

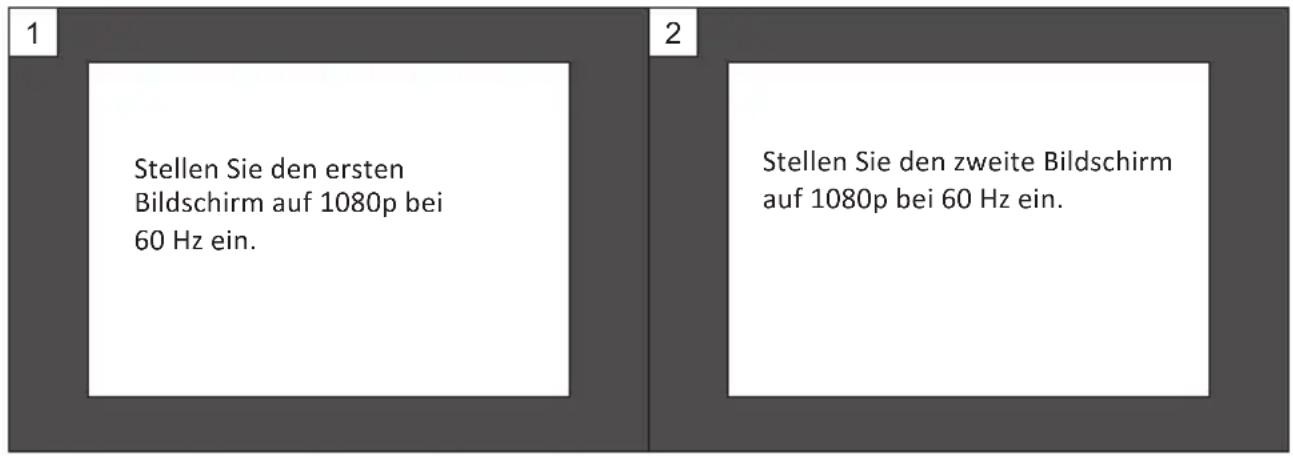

1 Stellen Sie den ersten Bildschirm auf 1080p bei 60 Hz ein. 2 Stellen Sie den zweite Bildschirm auf 1080p bei 60 Hz ein.

Bei dieser Auflösung sollten abgehackte Anzeige und visuelle Verformungen minimiert werden.

14. Technische Daten

Modell	LC-M44-DFHD-120
Bildschirmgröße	43,8 Zoll
Bildformat	32:9
Beleuchtung	LED
Helligkeit	600 cd/m2 (HDR) / 400 cd/m2
Panel	ADS (IPS)
Auflösung	DP1.2: 3840 × 1080 bei 120HzHDMI 1.4: 3840 × 1080 bei 68HzHDMI 2.0: 3840 × 1080 bei 120Hz
Bildwiederholfrequenz	120Hz
Reaktionszeit	4ms
Betrachtungswinkel	≥ 178° (H) /≥ 178° (V)
Kontrastverhältnis	1000:1
VESA-Montage	75 x 75mm
Farben	1,07B
AMD FreeSync	Ja
Signaleingang	DP 1.2 x 1, HDMI 1.4 x 1, HDMI 2.0 x 1USB-A 3.0 x 3, USB-B 3.0 x 1, USB Type-C 3.1 x 1
Stromeingang	100 – 240 V Wechselspannung, 50/60 Hz, 2,2 A
Audio
Lautsprecher	Nein
Audioausgang	Ja
Zubehör
Netzkabel	Ja
USB 3.0	Konform mit USB-3.0-Standards. Bei Verwendung mit USB-2.0-Kabeln sind einige Funktionen nicht verfügbar und/oder in ihrer Leistung reduziert.
USB Type-C	Type-C 3.1x 1(Emark-Type-C-Kabel sollten zur Gewährleistung maximaler Stromversorgung verwendet werden) Type-C kann folgenden PD-Stromversorgungstyp unterstützen: 5 V/2 A, 9 V/2 A, 12 V/2 A, 15 V/3 A, 20 V/3,25 A
Weitere Funktionen
Blaureduktion	Ja
Abmessungen
Abmessungen (mit Ständer)	1089,4 x 547,4 x 286,77mm
Abmessungen (ohne Ständer)	1089,4 x 329,5 x 83,56mm
Nettogewicht	11,5kg
Bruttogewicht	14,4kg

TABLE OF CONTENTS
