BEDIENUNGSANLEITUNG DECOXLS SCHEPPACH

Erklärung der Symbole auf dem Gerät

	Warnung! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen!
	Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
	Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.
	Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!
	Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen!

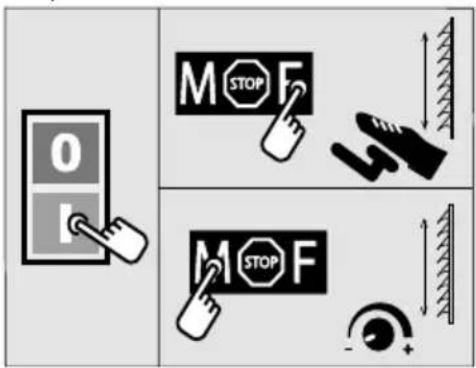

STOP	Schalter zum Wechseln zwischen manueller Steuerung (M) und Fußpedal-Steuerung (F) (siehe 10.4 und 10.5)

Inhaltsverzeichnis:

1. Einleitung 8
2. Gerätebeschreibung (Abb. 1-16) 8
3. Lieferumfang 9
4. Bestimmungsgemäß Verwendung 9
5. Sicherheitshinweise 9
6. Technische Daten 12
7. Vor Inbetriebnahme 13
8. Aufbau 14
9. Bedienung 16
10. Elektrischer Anschluss 17
11. Transport 18
12. Reinigung, Wartung und Ersatzteilbestellung 18
13. Lagerung 19
14. Entsorgung und Wiederverwertung 19
15. Störungsabhilfe 20

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit ihrer neuen Gerät.

Hinweis:

Der Hersteller these Gerätes haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerät oder durch these Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

These Bedienungsanleitung soll es Ohnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfällig beachtet werden.

An dem Gerät)dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1-16)

1. Abblasvorrichtung
2. Halterung (Abblasvorrichtung)
3. Rändelschraube
4. Halter (Sägeblattschutz)
5. Sageblattschutz
6. Sägetisch
7. Fufpedal
8. Abdeckung links
9. Aufbewahrungsbox
10. Lagerstellen
11. Spannhebel
12. Ausleger
13. Gradskala
14. Feststellhebel
15. Absauganschluss
16. Ein-/Ausschalter
17. Wahlschalter Arbeitsmodus
18. Hubzahlregler
19. Montagepunkte
20. Arbeitslampe
21. Ein-/Ausschalter Arbeitslampe
22. Sageblatt
23. Innensechskantschlüssel 3 mm
24. Niederhalter
25. Schraube (Niederhalter)
26. Tischeinlage
27. Obere Sageblatthalterung
28. Obere Sägeblattklemmschraube
29. Untere Sägeblattklemmschraube
30. Untere Sägeblatthalterung
31. Winkel (nicht im Lieferumfang enthalten)
32. Schraube (Gradskala)
33. Zeiger
34. Schraube (Abdeckung links)
35. Schraube (Abdeckung links)
36. Feinsicherung
37. Justierschraube mit Sicherungsmutter

3. Lieferumfang

• Dekupiersäge
  Sägeblattschutz (5) mit Niederhalter (24)
  Abblasvorrichtung (1)
  Sageblatt (22) fur Holz und Kunststoffe (4x)
  1 Schraubenbeutel: 5 Sechskantschraube M8 x 50, 4 Sechskantmuttern M8, 8 Unterlegscheiben
• Innensechskantschlüssel 3 mm (23)
  Originalbetriebsanleitung

4. Bestimmungsgemäß Verwendung

Die Dekupiersäge dient zum Schneiden von kantigen Holzern oder anderen Werkstoffen wie z.B. Plexiglas, GFK, Schaumstoff, Gummi, Leder und Kork. Verwenden Sie die Säge nicht zum Schneiden von Rundmaterial. Rundmaterial kann leicht verkanten.

Verletzungsgefahr! Teile können herausgeschleudert werden!

Das Geratarf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Es)dürfen nur für die Maschine geeignete Sägeblätter verwendet werden.
• Bestandteil der bestimmungsgemänen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.
• Personen, die die Maschine bedieren und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.
• Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.
• Sonstige allgemeine Regel in arbeitsmedizinischen und Sicherheitstechnischen Bereichen sind zu beachten.
• Veränderungen an der Maschine schlieben eine Haftung des Herstellers und darauf entstehende Schäden gänzlich aus.

Restrisiken

Auch wenn Sie diesen Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieser Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
• Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
• Unfallgefahr durch Handkontakt in nicht abgedecktem Schneidbereich des Werkzeuges.
• Verletzungsgefahr beim Werkzeugwechsel (Schnittgefall).
  Quetschen der Finger.
  Gefährung durch Rückschlag.
• Kippen des Werkstücks aufgrund einer unzureichenden Werkstückauflagefläche.
• Berühren des Schneidwerkzeuges.
• Herausschleudern von Astteilen und Werkstückteilen.

5. Sicherheitshinweise

5.1 Allgemeine Sicherheitshinweise zu Elektrogeräten

WARNING

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie desses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitschinweise gut auf.

Wartung und Instandhaltung

1. Regelmäßige Reinigung, Wartung und Schmierung. Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen.
2. Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Sicheres Arbeiten

1. Halten Sie ihren Arbeitsbereich in Ordnung

• Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigten Sie Umgebungseinflüsse

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
• Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
• Sorgen Sie für gute Beleuchting des Arbeitsbereichs.
• Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag

• Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohre, Radiatoren, Elektroherde, Kuhlgeräte).

4. Halten Sie andere Personen fern

• Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge)sicher auf

• Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht

• Sie arbeiten better und{sicherer im angegeben Leistungsbereich.

7. Benutzen Sie das richtige Elektrowerkzeug

• Verwenden Sie keine leistungsschwachen Elektrowerkzeuge für schwere Arbeiten.
• Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

8. Tragen Sie geeignete Kleidung

• Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.
• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.

9. Benutzen Sie Schutzausrücktung

• Tragen Sie eine Schutzbrille.

• Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

10. Schlieben Sie die Staubabsaug-Einrichtung an

-Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

11. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

• Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kannten.

12. Sichern Sie das Werkstück

• Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festhalten. Es ist damit sicherer gehalten als mit ihrer Hand.

13. Vermeiden Sie abnormale Körperhaltung

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

14. Pflegen Sie ihre Werkzeuge mit Sorgfalt

• Halten Sie die Schneidwerkzeuge scharf und sauber, um better und sicherer arbeiten zu können.
  -Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

• Kontrollieren Sie regelmäßige die Anschlussleitung des Elektrowerkzeugs, und setzen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

• Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
• Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15. Ziehen Sie den Stecker aus der Steckdose

• Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Säeblatt, Bohrer, Fraser.

16. Lassen Sie keine Werkzeugschlüssel stecken

• Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17. Vermeiden Sie unbeabsichtigten Anlauf

-Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steck-dose ausgeschaltet ist.

18. Benutzen Sie Verlängerungskabel für den Außenbereich

• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlägerungskabel.

19. Seien Sie aufmerksam

• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

• Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrowerkzeugs zu gewährleisten.

• Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanleitung angegeben ist.

• Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

• Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

21. ACHTUNG

• Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

• Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; anderenfalls konnen Unfälle für den Benutzer entstehen.

WARNING

Dieses Elektrowerkzeug erzeutigt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

5.2 Spezielle Sicherheitshinweise

• In einem Notfall die Maschine direkt ausschalten und den Netzsteckerziehen.

• Beachten Sie alle diese Hinweise, bevor und während Sie mit der Säge arbeiten.

• Verwenden Sie die Säge nicht zum Brennholzsägen.

• Unterlassen Sie das Quersagen von Rundholzern ohne geeignete Haltevorrichtung.

Die Maschine ist mit einem Sicherheitschalter gegen Wiedereinschalten nach Spannungsbfall ausgerüstet.

• Ist ein Veränderungskabel erforderlich, so vergewissem Sie sich, dass dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1,5 mm².

• Kabeltrommel nur im abgerollten Zustand verwenden.

• An der Maschine tätige Personen dürfen nicht ab-gelenkt werden.

Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegenrücken gebremst werden.

• Bauen Sie nur gut geschärfte, rissfrei und nicht verformte Sägeblätter ein.

• Fehlerhafte Sägeblätter müssen(sofort ausgetauscht werden.

• Benützen Sie keine Sageblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.

• Es ist sicherzustellen, dass alle Einrichtungen, die das Sageblatt verdecken, einwandfrei arbeiten.

• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

• Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüglich auszubauschen.

• Schneiden Sie keine Werkstücke, die zu Klein sind, um sie sicher in der Hand zu halten.

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
- Drucken Sie das Werkstück immer fest gegen die Arbeitsplatte.
- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.
Zum Beheben von Störungen am blockierten Einsatzwerkzeug die Maschine ausschalten. Netzsteckerziehen. Entfernen Sie die Blockade. Achtung! Verletzungsgefahr durch Sägeblatt! Tragen Sie Schutzhandschuhe! Führn Sie einen Probelauf ohne Werkstück durch. Achten Sie daraufuf, dass keine ungewöhnlichen Gerausche oder Schwingungen auftreten. Ist dies der Fall, schalten Sie das Gerät aus und wenden sich an den Hersteller.
- Umrüstungen, sowie Einstell-, Mess- und Reinigungsergebnien nur bei abgeschalteten Motor durchführten. Netzsteckerziehen.
- Überprüfen Sie vor dem Einsatz, dass die Schlüssel und Einstellwerkzeuge entfernt sind.
- Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzsteckerziehen.
- Elektroinstallationen, Reparaturen und Wartungsarbeiten dürfen nur von Fachleuten ausgeführrt werden.
- Sümmtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.
Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.
Die einschlädigten Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten Sicherheitstechnischen Regel müssen beachtet werden.
- Merkhefte der Berufsgenossenschaft beachten (VBG 7i).
Die Säge ist nur zur Aufstellung in Innenräumen gedacht.
- Werkstücke, die klerer als der Sägeblattschutz sind, können zu Verletzungen an Händen und Fingern führen. Geeignete Hilfsmittel verwenden!
- Vermeiden Sie verkrampfte Handpositionen beim Führren des Werkstücks und Positionen, in denen ein Ausrutschen die Hand direkt ins Sageblatt führen wurde.
- Legen Sie das Sägeblatt immer so ein, dass die Zähne nach unten zum Sägetisch hinweisen.
- Stellen Sie immer die korrekte Blattspannung ein, um ein Reifen der Sägeblätter zu vermeiden.

• Gehen Sie entsprechenden vorsichtig beim Schneiden von Material mit unregelmäßigen Schnittprofilen vor.
• Lassen Sie besondere Vorsicht walten beim Schneiden von runden Körpern, wie Stangen oder Rohren. Diese können vor dem Sägeblatt abrollen und zum Verhaken der Zähne führen. Stützen Sie derartige Werkstücke mit einem Keil ab.
• Beim Zurückziehen des Werkstücks können sich Zähne in der Schnittfuge verhaken, besonders wenn die Sägespane die Fuge blockieren. In thisem Fall sollen den Sie die Säge abstellen, den Netzsteckerziehen, mit einem Keil die Schnittfuge öffnen und das Werkstück abziehen.
• Verlassen Sie den Arbeitsplatz niemals, ohne die Säge vorher abzustellen. Warten Sie, bis die Säge zum Stillstand gekommen ist.
• Setzen, kleben oder bauen Sie keine Teile am Arbeitsstich zusammen, während die Säge lauft.
• Säge erst nach Freimachen des Arbeitsstisches von Materialresten und Werkzeugen einschalten. Lassen Sie nur das zu bearbeitenden Werkstück und etwaige Arbeitshilfen (Keile) auf dem Werktisch.
  Tragen Sie immer eine Schutzbrille.
• Halten Sie die Finger in einem sicheren Abstand vom Sägeblatt.
• Führer Sie das Werkstück sicher und fest und lassen Sie es zu keinem Zeitpunkt locker.
• Verlassen Sie den Arbeitsplatz niemals, ohne vorher die Säge abzustellen.
• Lassen Sie sich von ihrer Vertrautheit mit der Sägenicht zu Unachtsamkeit verleiten. Durch Unachtsamkeit kann es bereits innerhalb von Sekundenbruchteilen zu schweren Verletzungen kommt.
• Arbeitsstellung stets seitlich vom Sägeblatt.

Bewahren Sie die Sicherheitshinweise gut auf.

6. Technische Daten

Netzspannung 220-240 V\~/50 Hz

Leistungsaufnahme 80 Watt (S1*)

120 Watt (S6 30%**)

Hubzahl 500-1700 min

Hubbewegung 12 mm

Standfläche 630× 295mm

Tisch schwenkbar 0^ bis 45^ nach links

Tischgroße 415× 255mm

Sägeblattlange ca. 132 mm

Ausladung 406 mm
Schnitthöhe max. bei 0°	50 mm
Schnitthöhe max. bei 45°	22 mm
Gewicht 13,3 kg

*Betriebsart S1:

Dauerbetrieb bei konstanter Belastung

**Betriebsart S6 30%:

Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 30% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 70% der Spieldauer ohne Last weiterlaufen.

Gerauschemissionswerte

Gerausch

Die Gerauschwerte wurden entsprechend EN 61029 ermittelt.

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Schalldruckpegel L_pA 66,9 dB(A)

Unsicherheit K_pA 3 dB(A)

Schalleistungspegel L_WA 79,9 dB(A)

Unsicherheit K_WA 3 dB(A)

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlüssig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen konnen, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und von anderen benachbarten Vorgängen.

Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jeder den Anwender befähigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

Beschränken Sie die Gerauschentwicklung auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.

Passen Sie ihre Arbeitswise dem Gerat an.
- Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Geeignete Sageblätter

Es konnen alle handelsüblichen Sägeblätter mit einer Mindestänge von 127 mm mit und ohne Stift eingesetzt werden.

7. Vor Inbetriebnahme

7.1 Auspacken

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhänden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

WARNING

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

7.2 Allgemeine Hinweise

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Das Sägeblatt muss frei laufen konnen.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nagel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigten, vergewissen Sie sich, ob das Sageblatt richtig montiert ist und bewegliche Teileleitunggangig sind.
• Überzeugen Sie sich vor dem Anschlieben der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
• Schlieben Sie die Maschine nur an eine ordnungsgemäß installierte Schutzkontakt- Steckdose an, die mit mindestens 10 A abgesichert ist.

7.3 Montage der Dekupiersäge auf einer Werkbank

Zur Montage benötigen Sie:

Im Lieferumfang enthalten:

• Sechskantschraube M8 (4x)
• Sechskantmutter M8 (4x)
• Unterlegscheibe 0 9 mm (8x)

Die Länge der zu verwendeten Schrauben variiert je nach Dicke der Tischplatte.

WARNING

Verletzungsgefahr! Ziehen Sie vor allen Montagearbeiten an der Dekupiersäge den Netzstecker.

1. Montieren Sie die Dekupiersäge auf einem massiven Werktisch aus Holz. Dadurch kann eine starke Gerauschentwicklung durch Vibrationen vermieden werden.
2. Markieren Sie die Bohrlocher (siehe Abb. 5.2)
3. Bohren Sie 4 Llicher (Durchmesser 8mm ) in den Werktisch.
4. Verschrauben Sie die Dekupiersäge mit dem Werktisch mit der Sechskantschraube (E) durch die Montagepunkte (Abb. 3 Pos. 19) in folgender Reihenfolge (Abb. 5.1):

A Dekupiersäge
B Werktisch
C Unterlegscheibe
D Sechskantmutter

1. Ziehen Sie zuerst die Sechskantmutter (D) fest an.

8. Aufbau

WARNING

Verletzungsgefahr! Ziehen Sie vor allen Montagearbeiten an der Dekupiersäge den Netzstecker.

8.1 Montage / Wechsel des Sägeblattes (Abb. 1, 8-11)

WARNING

Um Verletzungen durch ein versehentliches Starten zu vermeiden: Drücken Sie vor dem Entfernen oder Auswechseln des Sägeblattes immer die Taste „0" undziehen Sie den Netzstecker aus der Steckdose.

8.1.1 Entnahme des Sägeblattes ohne Stifte (optional)

1. Zur Entnahme des Sägeblattes (22) erhmen Sie die Tischeinlage (26) nach oben ab.
2. Losen Sie zuerst die Spannung, indem Sie den Spannhebel (11) nach oben klappen. Reduzieren Sie gegebenenfalls durch Drehen gegen den Uhrzeigersinn die Spannung weiter.
3. Drucken Sie den Ausleger (12)leitung nach unten (siehe Abb. 9).
4. Losen Sie dann zuerst die obere Sageblattklemmschraube (28) und dann die untere Sageblattklemmschraube (29) mit dem Innensechskantenschlüssel (23).

8.1.2 Einsetzen des Sägeblattes ohne Stifte (optional)

Die Zähne des Sägeblattes mussen immer nach unten zeigen.

1. Fixieren Sie das Sägeblatt (22) zuerst in der unteren Sägeblatthalterung (30). Zum Fixieren des Sägeblattes (22)ziehen Sie die untere Sägeblattklemmschraube (29) mit dem Innensechskantenschlüssel (23) fest an.
2. Drücken Sie den Ausleger (12) leicht nach unten. Fixieren Sie das andere Ende des Sägeblattes (22) in der oberen Sägeblatthalterung (27) (siehe Abb. 9).
3. Fixieren Sie das Sägeblatt (22) mit der oberen Sägeblattklemmschraube (28) (siehe Abb. 10).
4. Spannen Sie das Sägeblatt (22) mit dem Spannhebel (11), indem Sie diesen wieder herunterrücken. Überprüfen Sie die Spannung des Sägeblattes (22). Soltte die Spannung zu gering sein, können Sie diese durch Drehen im Uhrzeigersinn erhöhen. Entspannen Sie damit vorher wieder den Spannhebel (11).
5. Setzen Sie die Tischeinlage (26) wieder ein.

8.1.3 Entnahme des Sägeblattes mit Stiften

1. Zur Entnahme des Sägeblattes (22) erhmen Sie die Tischeinlage (26) nach oben ab.
2. Losen Sie zuerst die Spannung, indem Sie den Spannhebel (11) nach oben klappen. Reduzieren Sie gegebenenfalls durch Drehen gegen den Uhrzeigersinn die Spannung weiter.
3. Drücken Sie den Ausleger (12)leitung nach unten (siehe Abb. 9).
4. Ziehen Sie das Sägeblatt aus der oberen und unteren Sägeblatthalterung (27/30).

8.1.4 Einsetzen des Sägeblattes mit Stiften

Die Zähne des Sägeblattes müssen immer nach unterzeigen.

1. Führer Sie ein Ende des Sägeblattes (22) durch die Bohrung im Tisch. Führer Sie die Stiffe des Sägeblattes (22) in die entsprechenden Aussparungen der oberen und unteren Sägeblatthalterung (27/30).
2. Setzen Sie das Sägeblatt (22) zuerst in der unteren Sägeblatthalterung (30) ein.
3. Drücken Sie den Ausleger (12)leitung nach unter (siehe Abb. 9).
4. Überprüfen Sie die Position der Sägeblattstifte in den Sägeblatthalterungen (27/30).
5. Spannen Sie das Sägeblatt (22) mit dem Spannhebel (11), indem Sie diesen wieder herunterrücken. Überprüfen Sie die Spannung des Sägeblattes (22). Soltte die Spannung zu gering sein, können Sie diese durch Drehen im Uhrzeigersinn erhöhen. Entspannen Sie damit vorher wieder den Spannhebel (11).
6. Setzen Sie die Tischeinlage (26) wieder ein.

HINWEIS

Auf der linken Seite befindet sich eine Aufbewahrungsbox (9), in der Sie Ersatzsägeblätter und den Innensechskantschluss verstuen konnen.

8.2 Überprüfung der Spannung des Sägeblattes WARNING

Überprüfen Sie regelmäßig und nach dem Einsetzen eines Sägeblattes die Blattspannung.

Spannen Sie das Sägeblatt nach dessen Montage, indem Sie den Spannhebel (11) herunterrücken.
Sollte die Blattspannung zu gering oder zu hoch sein, gehen Sie wie folgt vor:

• Klappen Sie den Spannhebel (11) nach oben.
• Drehen Sie den Spannhebel (11) im Uhrzeigersinn um die Spannung zu erhöhen und gegen den Uhrzeigersinn um diese zu verringn.
• Drücken Sie den Spannhebel wieder nach unter, um die Einstellung zu fixieren.

Das Sägeblatt sollte, bei richtiger Spannung, einen hellen Ton beim „anzupfen“, wie bei einer Seite, abgeben.

8.3 Feineinstellung der Winkelskala (Abb. 12; 12.1)

ACHTUNG

Überprüfen Sie die Einstellung der Winkelskala, bevor Sie mit dem Gerät arbeiten.

1. Losen Sie die Sicherungsmutter der Justierschraube (37).
2. Verwenden Sie zum Einstellen des Sägetisches einen 90^ -Winkel (31, nicht im Lieferumfang enthalten). Legen Sie diesen am Sägetisch und am Sägeblatt an (Abb. 12).
3. Die Justierschraube (37) sowieit verstellen, bis der Winkel zwischen Sageblatt (22) und dem Sägetisch (6) 90^ beträgt.
4. Sicherungsmutter der Justierschraube (37) wieder festziehen.
5. Losen Sie die Schraube (32) und drehen Sie den Zeiger (33) auf die 0^ -Markierung.
6. Führer Sie einen Probeschnitt durch. Prufen Sie den Winkel am Werkstück mit einem Winkelmesser. Justieren Sie gegebenenfalls den Zeiger (33) nach.

8.4 Montage der Abblasvorrichtung (Abb. 8)

1. Stellen Sie sicher, dass der Sägeblattschutz (5) heruntergebnkappt ist.
2. Schrauben Sie die Abblasvorrichtung (1) im Uhrzeitigersinn auf die Halterung (2), wie in Abb. 8 dargeistellt.

8.5 Montage des Niederhalters (Abb. 6, 7) HINWEIS:

Vor der Montage des Niederhalters (24) muss das werkseitig vormontierte Sägeblatt (22) entfernt werden (siehe 8.1.3).

1. Entnehmen Sie das Sageblatt (22), wie unter 8.1.3 beschrieben.
2. Entfernen Sie den Niederhalter (24) vom Sägeblattschutz (5), indem Sie die Schraube (25) komplett losen (siehe Abb. 6).
3. Führer Sie den Halter (4) in die Öffnung ein (siehe Abb. 7).
4. Fixieren Sie den Halter (4) mit der Rändelschraube (3).
5. Montieren Sie den Niederhalter (24). Stecken Sie die Schraube (25) an den Halter (4) und fixieren Sie diese.

6. Setzen Sie das Sägeblatt (22) wieder ein, wie unter 8.1.4 beschreiben.

7. Achten Sie darauf, dass der Niederhalter (24) das Sageblatt (22) nicht berührt.

Der Niederhalter (24) muss immer entsprechend der Werkstückhe angepasst werden. Das Werkstück sollte bereits jedoch nicht geklemmt werden, sondern frei beweglich bleiben.

Der Niederhalter (24) dient als Sicherung, dass das Werkstück nicht nach oben gerissen werden kann und damit das Sägeblatt (22) zerstört.

8.6 Späneabsaugung (Abb. 13)

ACHTUNG: Betreiben Sie das Gerät nur mit Absaung.

Schlieben Sie eine geeignete Späneabsauganlage (nicht im Lieferumfang enthalten) am Absauganschluss (15) an (siehe Abb. 13, beisielhafte Abbildung).

ACHTUNG: Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

9. Bedienung

9.1 Allgemeine Hinweise

Die Säge schneidet Holz nicht selbstätig. Der Benutzer ermöglich das Schneiden durch Führung des Holzes in das bewegte Säegeblatt.
Die Zähne schreiben das Holz nur beim Abwärtshub.
- Das Holz muss langsam in das Sägeblatt geführt werden, da die Zähne des Sägeblattes sehr kein sind.
Jede Person, die mit der Sage umgehen will, benotigt eine gewisse Lernzeit. Wahrnd dieser Zeit werden sichere weniger Blätter brechen.
- Beim Schneiden von dickeren Hölzern ist besonders zu beachten, dass das Sageblatt nicht gebogen oder verdreht wird.
- Durch eine vorsichtige Arbeitsweise wird die Lebensdauer des Sägeblatts erhöht.

9.2 Ein-/Ausschalter (16)

Einschalten: Drucken Sie die Taste.
Ausschalten: Drücken Sie die Taste "0".

ACHTUNG

Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.

Ist die Dekupiersäge eingeschaltet und die Stromzufahr im Netz wird unterbrochen, bleibt die Dekupiersäge ausgeschaltet, auch wenn die Stromzufahr wiederhergestellt ist. Zum Einschalten betätigten Sie erneut die Taste „l".

9.3 Betrieb Arbeitslampe (Abb. 4)

1. Schalten Sie die Maschine ein, wie unter 9.2 beschrieben.
2. Die Arbeitslampe (20) lassst sich nun mit dem Ein-/ Ausschalter Arbeitslampe (21) ein- und ausschalten.

9.4 Hubzahlregler (Abb. 2)

Mit dem Hubzahlregler (18) konnen Sie die Hubzahl entsprechend des zu schneidenden Materials einstellen. Für weiches Material empfehlen wir hohe Hubzahlen, für hartes Material niedrige Hubzahlen. Drehen Sie den Hubzahlregler (18) im Uhrzeigersinn, erhöhen Sie die Hubzahl. Durch Drehen gegen den Uhrzeigersinn verringern Sie die Hubzahl.

9.5 Arbeitsmodi (Abb. 1, 2)

Die Dekupiersäge lassst sich manuell oder über das Fußpedal bedieren.

9.5.1 Manuelle Steuerung

1. Stellen Sie sicher, dass die Maschine eingeschaltet ist.
2. Stellen Sie den Wahlschalter Arbeitsmodus (17) auf die Position „M“, um die Säge manuell zu bedienden.
3. Stellen Sie mit dem Hubzahlregler (18) die für das Material geeignete Hubzahl ein (siehe 9.4).

9.5.2 Fußpedal-Steuerung

1. Stellen Sie sicher, dass die Maschine eingeschaltet ist

2. Stellen Sie den Wahlschalter Arbeitsmodus (17) auf die Position F^ , um die Säge über das Fußpedal (7) zu bedieten.

3. Die Hubzahl lassst sich nun über die Fußpedal-Stellung regulieren. Wenn Sie das Fußpedal (7) vollständig durchreten, erreichen Sie die maxima- le Hubzahl.

VORSICHT

Beim Umstellen von Fußpadal-Steuerung auf manuelle Steuerung lauft die Maschine automatisch an. Die Hubzahl entspricht der am Hubzahlregler (18) eingestillten Hubzahl.

9.6 Durchführung von Innenschnitten

Mit dieser Dekupiersäge sind Innenschritte in Werkstücks möglich, ohne dass die Außense oder der Umfang des Werkstücks beschädigt wird.

1. Entfernen Sie das Sageblatt (22), wie unter 9.1.3 beschrieben.
2. Bohren Sie ein Loch in das Werkstück.
3. Legen Sie das Werkstück mit der Bohrung über die Öffnung der Tischeinlage (26) auf den Sägetisch (6).
4. Installieren Sie das Sägeblatt (22) durch die Bohrung im Werkstück und stellen Sie die Blattspannung ein.
5. Entfernen Sie nach Beendigung der Innenschritte das Sägeblatt (22) von den Blatthalterungen (wie unter 9.1.3 beschrieben).
6. Nehmen Sie das Werkstück vom Tisch.

9.7 Durchführung von Gehrungsschnitten (Abb. 14) WARNING

Seien Sie beim Durchführung von Gehrungsschnitten besonders vorsichtig. Durch die Neigung des Sägetisches wird ein Abrutschen begünstigt. Es besteht Verletzungsgefahr.

1. Zur Durchführung von Gehrungsschnitten passen Sie den Abstand des Sägeblattschutzes zum Arbeitsstisch entsprechend an.
2. Schwenken Sie den Tisch, indem Sie den Feststellhebel (14) lösen und den Sägetisch (6) in die gewünschte Lage kippen.
3. Ziehen Sie den Feststellhebel (14) an.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange schlos sen. Der Anschluss entspricht den einschlagigen VDE- und DIN-Be stim mungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängungsleitung müssen diesen Vorschriftenentsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür konnen sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung
• Schnittstellen durch Überfahren der Anschlussleitung
• Isolationsschäden durch Herausreifen aus der Wandsteckdose.
  Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschädiggen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 05 VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

Die Netzspannung muss 220-240 V~ betragen.

Verlägerungsleitungen bis 25m Lange müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführrt werden.

Bei Rückfragenitte folgende Daten angegeben:

Stromart des Motors
- Daten des Maschinen-Typenschildes

11. Transport

• Transportieren Sie das Elektrowerkzeug, indem Sie an den darauf vorgesehenen Aussparungen am Gestell und der Motorabdeckung anheiten.
• Verwenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport.
• Achten Sie darauf, dass während des Transportes der freiliegenede Teil des Sägeblattes abgedeckt ist, beispielsweise durch die Schutzvorrichtung.

12. Reinigung, Wartung und Ersatzteilbestellung

WARNING

Schalten Sie die Säge immer aus undziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsrarbeit-ten.

12.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Wir empfehlen, das Gerät direkt nach jeder Benutzung zu reinigen.

12.1.1 Reinigung außen

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel. Diese können die Kunststoffe des Gerätes angreifen.
• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

12.1.2 Reinigunginnen (Abb. 15)

1. Offnen Sie die Aufbewahrungsbox (9).
2. Entfernen Sie die Schraube (35).
3. Losen Sie die Schraube (34).
4. Nehmen Sie die Abdeckung (8) ab.
5. Blasen Sie das Geräteinnere mit Druckluft bei niedrigem Druck aus.
6. Bringen Sie die Abdeckung (8) wieder an.
7. Fixieren Sie die Schraube (34).
8. Setzen Sie die Schraube (35) wieder ein und ziehen Sie diese an.
9. Schließen Sie die Aufbewahrungsbox (9).

12.2 Wartung

12.2.1 Lager (Abb. 1/Pos. 10)

Schmieren Sie die Lagerstellen (10) der Umlenkrollen spätestens nach etwa 25-30 Betriebsstunden mit einem hochwertigen Maschinenfett.

12.2.2 Kohlebürsten

Bei übermäßiger Funkenbildung setzen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

ACHTUNG

Die Kohlebürsten * dürfen nur von einer Elektrofachkraft ausgewechselt werden.

12.2.3 Netzkabel

Wenn das Netzkabel ausgerissen, angeschnitten oder in anderer Form beschädigt ist, sollte es augenblicklich ersetzt werden.

12.2.4 Feinsicherung tauschen (Abb. 16)

Bei einem Defekt der Feinsicherung (36) ist diese durch eine Feinsicherung des gleichen Typs auszutauschen.

WARNING

Überbrücken Sie die Feinsicherung (36) nicht! Setzen Sie keine Sicherungen eines anderen Typs ein! Dies kann zu Beschädigungen des Gerätes führen.

12.3 Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgenden Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleibeile*: Kohlebürsten, Sägeblatt, Tischeinlage

• nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

12.4 Ersatzteilbestellung

Bei der Ersatzteilbestellung müssen folgende Angaben gemacht werden:

Typ des Gerätes
- Artikelnummer des Gerätes

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

14. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführrt werden.

Das Gerät und dessen Zubehör bestehen aus coden Materialien, wie z.B. Metall und Kunsthühren Sie defekte Bauteile der Sondermullent zu. Fragen Sie im Fachgeschäft oder in der deverwaltung nach!

Altgeräte)dürfen nicht in den Hausmüll!

Dieses Symbol weist daraufhin, dass theseus Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationaIen Gesetzen nicht über den Hausmull entsorgt werden damit. Dieses Produkt muss bei einer

dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen. Der unsachgemäß Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die früig in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäß Entsorgung thesese Produkte tragen Sie außer dem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungssträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder ihrer Müllabfuhr.

15. Störungsabhilfe

WARNING

Schalten Sie die Säge immer aus undziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsrarbeiten.

Störung Mögliche Ursache Abhilfe
Sägeblattes ohne Stiffe & löst sich nach Abschalten des Motors	Sägeblattklemmschraube (28/29) zu kein angezogen	Sägeblattklemmschraube (28/29) fest anziehen
Motor lauft nicht an Ausfall	Netzsicherung Netzsicherung prüfen
	Verlängerungsleitung defect Verlängerungsleitung austauschen
	Feinsicherung defect Feinsicherung prüfen und ggf. durch eine Feinsicherung des gleichen Typs ersetzten.
	Anschlüsse an Motor oder Schalter nicht in Ordnung	Von Elektrofachkraft prüfen halten
	Motor oder Schalter defect Von Elektrofachkraft prüfen halten
Sägeblätter brechen Spann	ung falsch eingestellt Korrekte Spannung einstellen
	Belastung zu stark Werkstück langsamer zuführen
	Falscher Sägeblatttyp Korrekte Sägeblätter verwenden
	Werkstück nicht gerade geführt Seiteindruck vermeiden
Sägeblatt schwingt aus, nichtGerade ausgerichtet.	Halterungen nicht ausgerichtet Außen Sie die	Schauben, mit denen die Halterungen befestigt sind. Bringen Sie die Halterungen in lotrechte Position, ziehen Sie die Schrauben wieder an.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitatskontrolle. Sollte ein Gerat dennoch nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch über die Service-rufnummer zur Verfugung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käfer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränk (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schaden am Gerä, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schaden am Gerat, die durch missbrauchliche oder unsachgemäßene Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Gerats, die auf einen bestimmungsgemänen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleib zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleibeileiten.

• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Originalte sind oder nicht bestimmungsgemäß verwendet werden.

• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unherblich sind.

• Geräe an denen eigemächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlotten. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, – hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung – der Kundendienstelle vorzulegen bzw. einzusenden. Wir ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder kompletter zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit liegt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sieitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder – im Reparaturfall außerhalb des Garantiezeitraums – ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellbängig) bei Rücklieferung, aus Sicherheitsgründen – frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschiedte Produkt, muss so verpackt sein, dass Beschichtigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zürück. Kunden Produkte nicht repariert oder ausgetaucht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobein abzug aufgrund von Abnutzung und Verschleib berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Solle in Ausnahmefallen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sierechtzeitig.

1. Verschleiße - Verschleiße sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleiße (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center konnen Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 E-Mail: [e-mail]
- Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen konnen erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Vorammdlung gehalten wir uns jederzeit vor.

Ersatzteile Zubehor

Reparatur

DokumenteKontakt

6. Technische gegevens

netspanning 220-240 V\~/50 Hz

Opogenomen Vermogen 80 Watt (S1*)

120 Watt (S6 30%**)

EG-Konformitätserklärung

Originalkonformitätserklarung

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

DEKUPIERSÄGE

SCROLL SAW

SCIE A CHANTOURNER

5901407901

• DEKO-XLS

• DEKO-XLS

• DEKO-XLS

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung tragt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 03.12.2021

First CE: 2019

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
