BEDIENUNGSANLEITUNG VERSO 12P Ecler

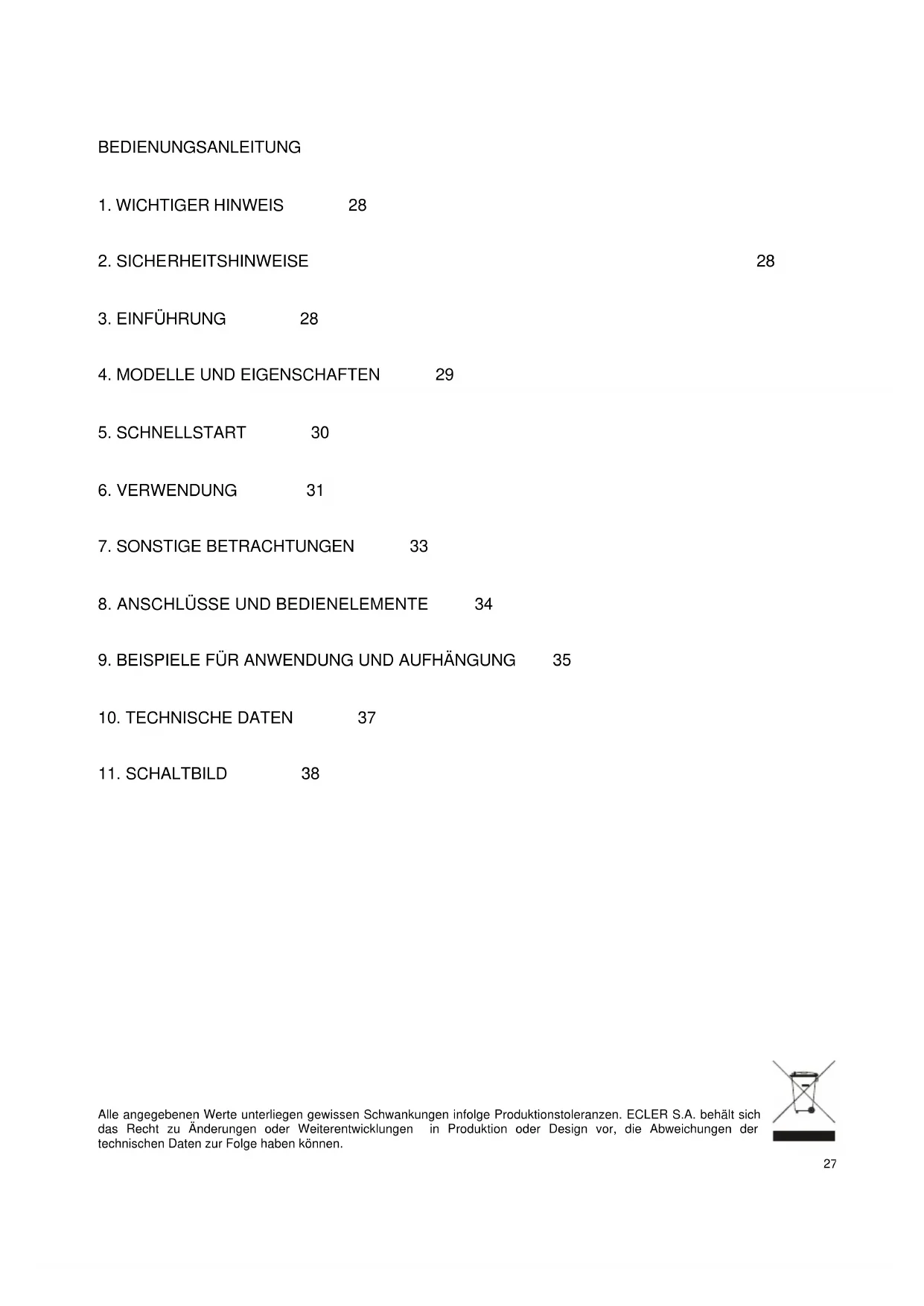

BEDIENUNGSCANLEITUNG

1. WICHTIGER HINWEIS 28
2. SICHERHEITSHINWEISE
3. EINFUHRUNG 28
4. MODELLE UND EIGENSCHAFTEN 29
   5.SCHNELLSTART 30
5. VERWENDUNG 31
6. SONSTIGEBETRACHTUNGEN 33
   8.ANSCHLUSSE UNDBEDIENELEMENTE 34
7. BEISPIELE FÜR ANWENDUNG UND AUFHÄNGUNG 35
8. TECHNISCHE DATEN 37
   11.SCHALTBILD 38

1. WICHTIGER HINWEIS

Herzlichen Glückwunsch! Sie haben ein sorgfältig hergestelltes Qualitätsvendort mit einem wohuldurchdachten Designer erworben. Vielen Dank für das in uns gesetzte Vertrauen, das Sie mit der Wahl unserer Aktiv-Lautsprecherbox der Serie VERSO P bewiesen haben.

Um eine optimale Handhabung und die maximale Leistung zu erhalten, ist es SEHR WICHTIG, vor dem Anschluss des Geräts die in dieser Anleitung enthaltenen Hinweise aufmerksam duchzulesen und zu berücksichtigten. Für ein optimales Funktionieren empfehlen wir Ihnen, die Instandhaltung ausschiesslich von unseren autorisierten technischen Servicepartnern durchführten zu halten.

2. SICHERHEITSHINWEISE

Es gibt keine vom Benutzer im Innern des Geräts einzustellenden Bauteile.

Verwenden Sie这点es Gerät nicht in der Näre von Wasser.

Halten Sie die Geräte von Spritzwasser fern.

Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf den Geräten ab.

Stellen Sie die Geräte nicht in der Nähe von Wärmequellen, Brennpunktten oder Heizungen auf.

Verwenden Sie ausschließlich vom Hersteller angegebenes und für den jeweiligen Anwendungsfall geeignetes Zubehör. In keinem Fall darauf Aufhängung der Geräte unter Verwendung der Tragegriffe erfolgen.

Um einen wirsamen Brandschutz zu gewährleisten, ersetzen Sie die Sicherung nur durch eine des gleichen Typs, so wie auf der Geräteabdeckung angegeben.

Bewahren Sie diese Bedienungsanleitung auf und befolgen Sie die darin aufgeführten Anweisungen.

3. EINFUHRUNG

Die Aktiv-Lautsprecherboxen VERSO 8P, 10P und 12P sind entworgen worden, um die Nutzung in vielfältigen Anwendungsfällen zu erfolglichen: Von Konferenzräumen, in denen eine gute Verständlichkeit besteht wird, bis hin zu Außenanwendungen wie in Zelten, bei Open-Air-Discos, Zusammenkünften, Präsentationen usw. Dies sind Fälle, in denen eine gute Klangausstrahlung, ein hoher Schaldruckpegel, eine zuverlässige Funktionseweise sowie eine schnelle Aufstellung erforderlich sind. Die Lautsprecherserie VERSOP ist für vielfältige Anwendungsmöglichkeiten geeignet, bei denen der einfache Aufbau und benutzerfreundliche Einsatz eine wichtige Voraussetzung darstellt.

Alle Modelle sind aus hochbelastbarem Kunststoff gefertigt und durch ein perforiertes und schalldurchlüssiges Frontgitter geschützt. Alle Modelle verfügen über ein wirksames System zum Schutz der Hochtöner gegen den Larsen-Effekt (akustisches Feedback oder Rückkopplung) und gegen Übersteuerung. Die Anschlussplatten sind mit XLR3-Steckern für die Ein- und Ausgänge der Audiosignale ausgerüstet.

4. MODELLE UND EIGENSCHAFTEN

Die Lautsprecherserie VERSO P umfasst drei Modelle, alle mit zwei unabhängigen Aktiv-Kanalen:

VERSO 8P (200W RMS):

Tieftoner-Mitteltoner: 8"-Tieftoner (Woofer).
Hochtöner: 34 mm Schwingspule.

VERSO 10P (300W RMS):

Tieftoner-Mitteltoner: 10"-Tieftoner (Woofer).
Hochtöner: 34 mm Schwingspule.

VERSO 12P (450W RMS):

Tieftoner-Mitteltoner: 12"-Tieftoner (Woofer).
Hochtener: 44 mm Schwingspule.

Gemeinsame Merkmale der drei Modelle:

Zwei Eingänge mit wahlbarem Empfindlichkeitslevel MICRO/LINE.
Zwei-Kanal-Mischpult.
3-Band-Tonsteuerung am Mischpultausgang.
- Symmetrischer STACK-OUT-Ausgang, erhögt den Anschluss des VERSO P an andere Aktiv-Lautsprecher oder an herkömmliche Veränder.
- Aktivfilter mit hoher Abstimmschärfe und Flankensteilheit von 24 dB / Oktave, der für die Trennung der beiden Kanäle sorgt.
- Wirksames Schutzsystem zum Minimieren der Übersteuerung ("CLIP"), wodurch die Laufsprecher gegen gelegentliche Übersteuerungen geschützt werden. Eine mit "CLIP" gekennzeichnete LED-Anzeige warnt den Benutzer vor diesen Übersteuerungen.

5.SCHNELLSTART

1. Standort:

Wahlen Sie einen geeigneten Standort, von dem aus der Hörbereich akustisch abgedeckt wird und bei dem möglichst weniger Hindernisse zwischen dem Hörbereich und dem Laufsprecher vorhanden sind. Je higher die Laufsprecherbox aufgestellt wird, umso größter und better ist die akustische Abdeckung des Hörbereichs.

Da es sich um eine Aktiv-Lautsprecherbox handelt, besteht sie eine direkte Verbindung zu einem Stromanschluss sowie zu den anzuschliebenden Audioquellen. Berücksichtigten Sie dies bei der Aufstellung.

2. Anschluss an das Stromversorgungsnetz:

Lesen Sie die SICHERHEITSHINWEISE in Abschnitt 2.

Vergewissern Sie sich, dass der rote Netzschalter auf Position „0“ liegt.

Stecken Sie den Steckverbinder des Netzkabels in den Eingang MAINS und schreiben Sie den Stecker am anderen Ende des Kabels an eine Steckdose mit Erdungsanschluss an.

3. Audio-Anschlüsse:

Die Lautsprechermodelle VERSO 8P, 10P und 12P ermögen eine direkte Verbindung von zwei simultanen Audioquellen mithilfe der zugehörigen symmetrischen XLR3-Anschlüsse. jeder Anschluss kann entsprechend eingestellt werden, um Impulssignale der LINIE (hohe Pegel: Wiedergabegeräte wie MP3, CD, DVD, Tastaturen usw.) oder auch dynamische Mikrofone (niedriger Pegel) zu empfangen. Mit einem Schalter MICRO/LINE, der kein dem Eingangsanschluss vorgesehen ist, kann die Art des Signals ausgewählt werden, mit der gearbeitet werden soll: gedrückter Taster für Signale der LINIE ("LINE") und ungedrückt für Signale des MIKROFONS ("MICRO"). Stellen Sie sicher, dass die richtige Schaltstellung gewählt wurde.

Sollte eine Aktiv-Lautsprecherbox an ein Stereo-Mischpult angeschlossen werden, wahlen Sie die Position LINE und verbinden Sie alle Ausgangskanäe des Mischpults mit allen Eingängen der Lautsprechereinheit. Die Wiedergabe ist in thisem Fall monophon, infolge der Mischung der vom Mischpult übergebenen linken und rechten Kanäe.

Wenn Sie die Lautsprechereinheit an andere Aktiv-Boxen oder VeränderungenCHAH, stellten Sie erst bisher, dass die Pegel der Ausgangsbox die angemessenen sind, und überprüfen Sie die ordnungsgemäß Funktionswerte der Box zuvor im Einzelbetrieb.

4. Inbetriebnahme:

Stellen Sie safer, dass sich beide Lautstärksteuerungen auf Position „MIN" befinden und die Tonsteuerungen auf Mittelstellung stehen.

Schalten Sie zuerst die Signalerzeugungsquelle ein (Wiedergabegeräte wie MP3, CD, Tastaturen, DVD usw.).

Betätigten Sie anschließend den Einschalter, Position „I". Dieser leuchtet sofort auf, ebenso wie die blaue LED „ON“, und zeit die ordnungsgemäß Stromversorgung der Verständner an.

Sobald die Eingänge Signale empfangen, selbst bei minimaler Lautstärkeeinstellung der Einheit, mussen die grünen LED-Anzeigen „SP“ aufleuchten. Drehen Sie anschließend langsam den entsprechenden Lautstärkeregler, bis die gewünschte Wiedergabelautstärke erreicht wird (NICTT die maximale Lautstärke).

Betätigten Sie anschließend ggf. das Equalizing, bis das gewünschte Ergebnis erhalten wird. Prufen Sie nachfolgend die verfügbare Reserveleistung, indem Sie die Lautstärke langsam erhöhen. Achten Sie damit stets darauf, dass die rote Leuchtanzeige „CLIP“ NICT aufleucht. Falls dies geschehen sollte, verringn Sie die Lautstärke, da die integrierten Veränder durchgehend überlastet werden und der wiedergegebene Klang verzerrt wird.

6. VERWENDUNG

1. Standort und Montage:

Ganz allgemein sind folgende Regeln zu beachten:

Die Laufsprecherboxen stets an ausreichend festen und stabilen Flächen installieren oder aufhängen.
- Es dürfen sich keine Hindernisse zwischen den Laufsprecherboxen und dem Hörbereich befinden. Im Gegensatz zu den tiefen Frenzen besitzen die hohen Frenzen eine sehr starke Richtcharakteristik und jedem Hindernis bedeutet eine Abschwächung ihres Frequenzgangs.
- Für große Hörbereiche erhält man eine umso bessere Klangabstrahlung auf die Entfernung, je higher die Laufsprecherboxen aufgestellt sind. Hierzu wird die Verwendung von standardisierten Dreibeinstativen (Schaft mit 35 mm Durchmesser, wie beim Modell ECLER TRIPO1) empfohlen, die in die speziell dafür vorgesehene Aufnahme auf der Unterseite der Box eingesetzt werden.

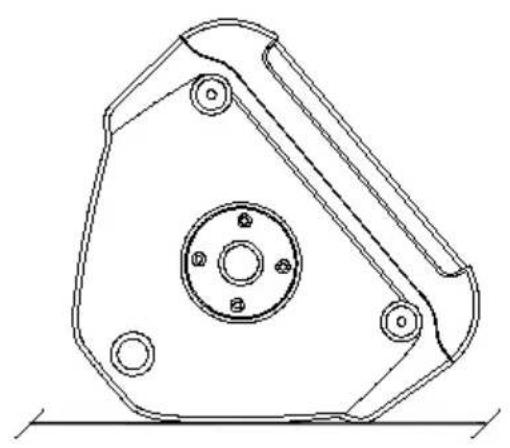

Die Modelle VERSO 8P, 10P und 12 sind etwa für den Einsatz mit langlicher Bodenaufstellung geeignet (zum Beispiel als Bühnenmonitor), ohne dass dazu irgendwelche Zubehörteile erforderlich sind.

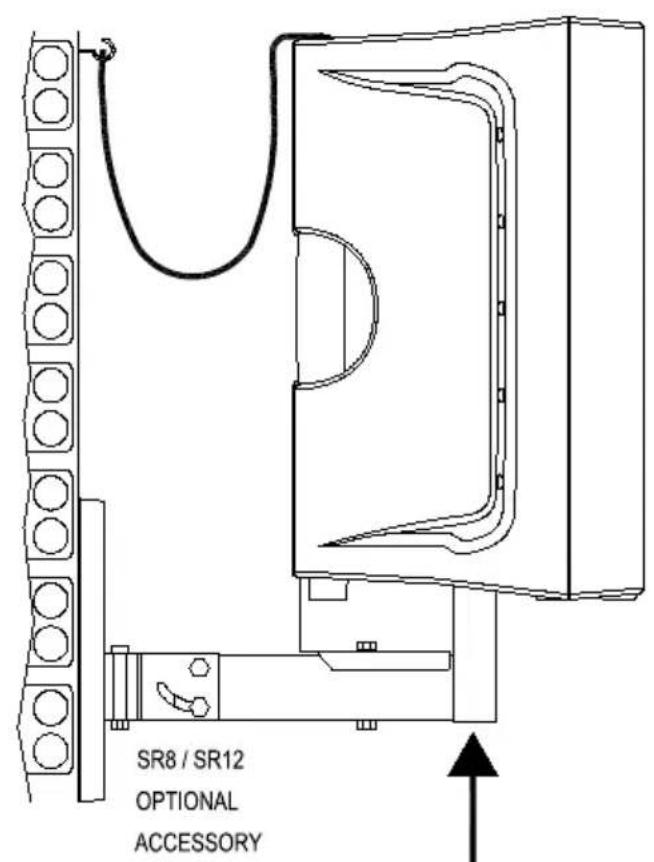

- Für den Wandanbau wird optionales Zubehör besteht: Referenz SR12 für das Modell VERSO 12P / Referenz SR8 für die Modelle VERSO 10P und VERSO 8P. In dieser Fall muss auch ein zusätzliches Sicherheitskabel verwendet werden (siehe Beschreibung in Abschnitt 9).
Die Montage durch Aufhängung erfolgt mithilfe von 6 Verankerungspunkten: 3 auf der Oberseite versenkte Muttern sowie 3 weitere auf der Unterseite, die mit dem Einbauort der Beine der Lautsprecherboxen zusammenreffen (siehe Schaubild Abschnitt 9).
In keinem Fallarf die Aufhangung der Gerate unter Verwendung der Tragegriffe erfolgen.

2. Anschluss an das Stromversorgungsnetz:

Die Lautsprechermodelle VERSO 8P, 10P und 12P arbeiten mit einer Netzspannung von 115/230 V Wechselstrom (Wahlschalter auf der Rückseite) und 50 - 60Hz . Stellen Sie sich, dass sich der Wahlschalter vor Inbetriebnahme des Lautsprechers immer auf der richtigen Position befindet, da der Lautsprecher sonst schwer beschadigt werden konnte.

Achten Sie darauf, dass das Netzkabel nicht zusammen mit den Kabeln für die Audiosignale verlegt wird. Auf diese Weise vermeiden Sie die Induktion von Störungen und Brummschleifen.

Zum Schutz der Anlage vor möglichchem Überlaststrom im Stromversorgungsnetz sind für das Modell 12P eine Netzserichtigung vom Typ T5A 250 V 5x20, für das Model 10P eine vom Typ T3.5A 250 V 5x20 und für das Model 8P eine vom Typ T2.5A 250 V 5x20 vorgesehen. Wenn die Sicherung durchbrennt, ist das Gerät auszuschalten und eine neue Sicherung mit den gleichen Eigenschaften einzusetzen. Sollte die neue Sicherung bereits sofort durchbrennen, wenden Sie sichitte an unseren Technischen Kundendienst.

ACHTUNG: IN KEINEM FALL DARF DER SCHUTZSTROMKREIS KURZGESCHLOSSEN ODER EINE SICHERUNG MIT EINEM HOHEREN WERT ALS DIE ORIGINALSICHERUNG EINGESETZT WERDEN:

HINWEIS: Der Austausch der Sicherung ist von einem qualifizierten Fachmann durchzuführen.

3. Anschluss des Audioeingangs:

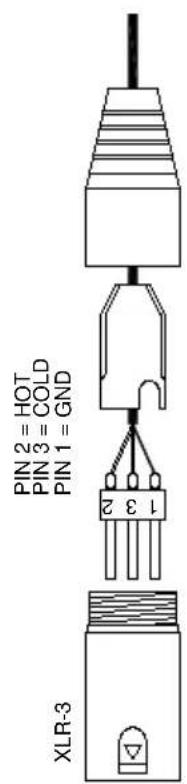

Hierbei handelt es sich um symmetrische Eingänge und XLR3-Anschlüsse, so wie nachfolgend angegeben:

Heiss (direktes Signal) (+) >Pin 2 Kalt (invertiertes Signal) (-) >Pin 3 Masse > Pin 1

Je nach Position, in der sich der Wahlschalter LINE/MICRO befindet, erlaubt der Eingang die Signale der einen oder der anderen Stufe:

4. Line Eingänge:

Ohre Sensibilität beträgt -10 dB V (316 mV). Wiedergabegeräte wie CD, DAT, MP3, Audio DVD, Tastaturen, Tonbandgeräte, Tuner usw. sowie das Signal von den Audio-MischpultenCOMMende Signal werden an diese Eingänge angeschlossen. Wenn die Signalquelle nicht symmetrisch ist, muss sichergestellt werden, dass die Endklemmen 1 und 3 kurzgeschlossen und mit Masse verbunden sind. Die Endklemme 2 übernimmt das aktive Signal.

Um den Ausgang dieser Art von Signalquellen, gewöhnlich in Stereo, an den Eingang des Gerats (monophon) anzupassen, können die speziell für diese Anwendungen entworfenen professionellen Kabel von Ecler verwendet werden: CNX2RCAXLR2 (2xRCA an XLR), CNXRCAXLR2 (1xRCA an XLR) oder CNXMJXLR2 (Jack 3,5 mm an XLR). Diese Anschüsse sind mit einer Vorrichtung versehen, mit der die Signale L + R einer Stereouelle zusammenfasst und in ein Monosignal umgewandelt werden.

5. Eingänge Mikrofon:

Der Eingang MICRO ist für einen nominalen Eingangspegel von -40 dB V (10 mV) geeignet.

Es mussen dynamische und monophone Mikrofone mit geringer Impedanz (200 bis 600 Ω) verwendet werden. Normalerweise handelt es sich damit um symmetrische Mikrofone. Sollte jedoch in Ausnahmefallen ein NICT symmetrisches Mikrofon verwendet werden, sind die Endklemmen 1 und 3 ebenfalls kurzzuschlieben.

Für den Anschluss von Mikrofonden an diese Eingänge konnen die speziell für diese Anwendungen entworfenen professionellen Kabel von ECLER verwendet werden, die im Format XLR/XLR und in drei langen angeboten werden: 5, 10 und 20 Meter (CNXXLRXLR5 / 10 / 20).

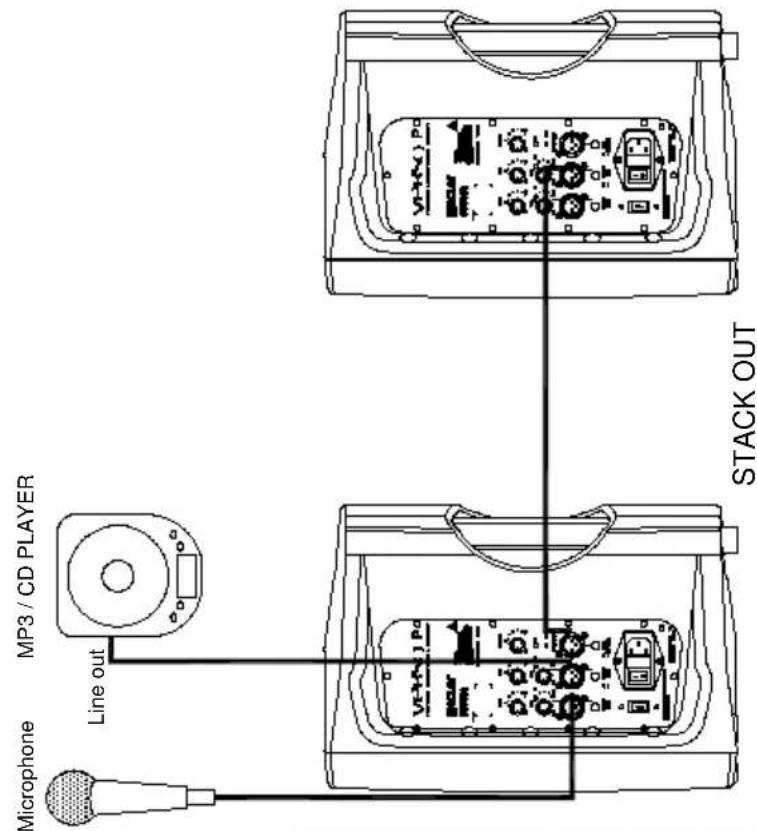

6. Anschluss des Audioausgangs (STACK OUT):

Hierbei handelt es sich um symmetrische Ausgänge mit XLR3-Anschluss. Der Nominalpegel beträgt -10 dB V (316 mV). Diese Ausgang kann eingesetzt werden, um die Einheit mit einer anderen Aktiv-Lautsprecherbox oder mit einem externen herkömmlichen Veränder, Mischpult oder)sogar einem Aufnahmegerat zu verbinden. Es ist stets zu berücksichtigten, dass dieser Ausgang von den Lautstärkesteuerungen beeinflusst wird, so dass im Falle von mehreren miteinander verbundenen Aktiv-Lautsprecherboxen die letzten Einheiten übersteuert werden konnten. Daher ist bei der Verwendung these Ausgangs besonderss vorsichtig mit den Pegeln umzugehen.

Neben dem Anschluss gibt es einen Knopf, um das Ausgangssignal zwischen Mix und Input 2 wahlen

7. Anzeigen:

Die blaue LED „ON“ zeigt die ordnungsgemäße Stromversorgung der Endversteller an.

Jeder Eingang verfügt über eine Anzeige für Signalvorkommen „SP". These Anzeigen leuchten auf, wenn an den Eingängen ein Signalpegel von über -35 dB V vorliegt, und sie sind äußert nützlich, um den Pegel zu überprüfen, mit dem die externen Signalquellen in der Einheit eingehen.

Schließlich weist uns die Anzeige „CLIP" auf die Übersteuerung der Endversteller durch Signalüberschuss hin. Um Verzerrungen zu vermeiden und die Laatsprecher vor Defekten zu schätzen, ist es sehr wichtig, dass diese Anzeige nicht aufleuchtet, während sich die Einheit im Normalbetrieb befindet.

8. Tonsteuerung:

Die Lautsprecherboxen VERSO 8P, 10P und 12P verfügen über eine wirksame 3-Band-Klangregelung mit einem Regelbereich von -20 bis +10 dB auf jedem Band. Die Eckfrequenzen sind 250Hz und 5,5kHz . Um ein optimes Ergebnis zu erhalten, vermeiden Sie drasticische Abstimmungen. Ein Pegel von 34 eines jeder Bands sollt nicht übersritten werden.

7. SONSTIGEBETRACHTUNGEN

Erdungsschleifen: Es ist darauf zu achtenden, dass die an der Lautsprechereinheit eingehenden Signalquellen sowie alle an deren Ausgang angeschlossenen Geräte zu keinem Zeitpunkt Masseverbindung haben. Sollte das Gerät über verschiedene Wege an Masse angeschlossen sein, kann dies zu Störgeräushen ("Brummschleife") und)sogar zu Einbußen der Wiedergabequalität führen. Um das Auftreten von Erdungsschleifen zu verhindern, dürfen die Abschirmungen der Anschlusskabel keinesfalls miteinander verbunden werden.

Audio-Anschlüsse: Ganz allgemein ist darauf zu achtenden, dass die Signalanschlüsse möglichst kurz sind und Stecker von bester Qualität verwendet werden. Durch eine schlechte Qualität der eingesetzten Anschlüsse bzw. Kabel kann die Wiedergabequalität stark beeinträchtigt werden. Im Produktkatalog von Ecler finden Sie die Referenzen für die erforderlichen Kabel.

Grundgeräusch: Der Einsatz von aktiven Schaltungen kann je nach Einstellung zu einem mehr oder weniger starken Grundgeräuschpegel führen. Die Lautsprecherserie VERSO P ist entwickelt worden, um einen möglich steringes Grundgeräusch zu erhalten. In jedem Fall wird darauf hingewiesen, dass das erhaltene Grundgeräusch indirekt von der Qualität aller angeschlossenen Bauteile der Anlage sowie von der ordnungsgemäßen Installation und Verwendung abhängt.

Reinigung: Die Frontplatte darf nicht mit Lösungsmittelhaltigen oder scheuernden Substanzen gereinigt werden, da hierbei die Oberfläche beschädigt werden konnte. Verwenden Sie zur Reinigung der Frontplatte ein feuchtes Tuch und etwas milde Seifenlauge. Trocknen Sie danach die Oberfläche sorgfältig ab. Lassen Sie niemals Wasser in die Öffnungen der Frontplatte gelangen.

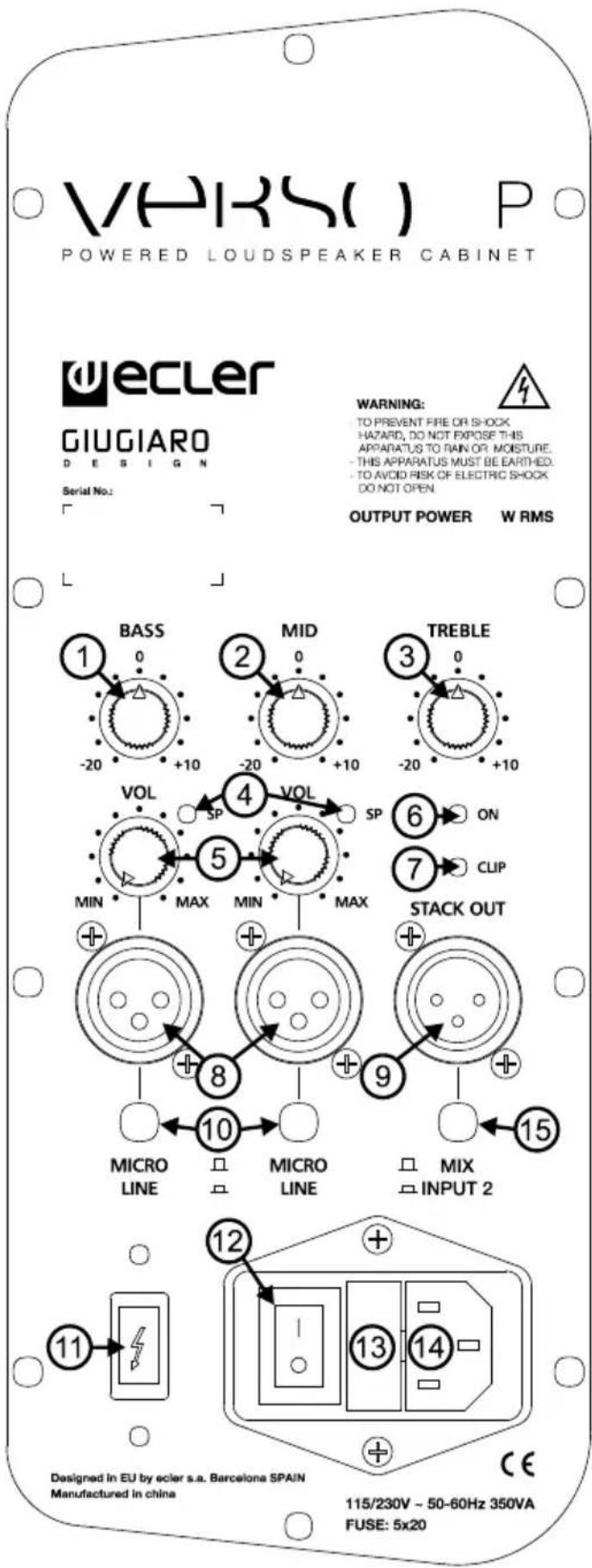

8. ANSCHLUSSE UND BEDIENELEMENTE

1. Tiefenregler, BASS
2. Mittenregler, MID
3. Hohenregler, TREBLE
4. Signalanzeige, SP
5. Eingangsregler, VOL
6. LED-Anzeige für den Betriebszustand, ON
7. Clip Anzeige, CLIP
8. Eingang, MICRO/LINE
9. XLR Ausgangsbuchse zu anderen Verständern, STACK OUT
10. Eingangs-Wahlschalter
11. Spannungswechsel
12. Hauptschalter, O/I
13. Sicherungskapsel
14. Stromanschluss
15. STACK OUT-Wahlschalter

1. APPLICATION AND MOUNTING EXAMPLE DIAGRAMS
2. DIAGRAMAS DE EJEMPLOS DE APLICACION Y SUSPENSION
3. SCHEMAS D'EXEMPLES D'APPLICATION ET D'ACCROCHAGE
4. BEISPIELE FÜR ANWENDUNG UND AUFHÄNGUNG

1. TECHNICAL CHARACTERISTICS
2. CHARACTERISTICAS TECNICAS
3. CARACTERISTIQUES TECHNIQUES
4. TECHNISCHE DATEN
