IC6Class54 - Lautsprecher Ecler - Kostenlose Bedienungsanleitung

Marke	Ecler
Modell	IC6Class54
Produkttyp	Deckenlautsprecher
Kategorie	Lautsprecher
Konfiguration	2-Wege
Niederimpedanz	16 Ω
Hochimpedanz	70 V / 100 V
Nennleistung (16 Ω)	75 W
Wählbare Leistungen 70 V	1,5 W / 3,7 W / 7,5 W / 10 W / 15 W
Wählbare Leistungen 100 V	3 W / 7,5 W / 15 W / 20 W / 30 W
Tieftonwandler	gewebtes Kevlar®
Hochtonwandler	Seidenkalotte
Konformitätsnorm	EN54-24
Montageart	Schnellmontage mit schraubbaren Laschen
Mitgeliefertes Zubehör	Ausschneideschablone, Zugentlastung, Anschlussbox, Keramikklemmen, Kabeldurchführungen
Gitter material	Lackierter Stahl, lackierbereit

Häufig gestellte Fragen - IC6Class54 Ecler

Wie installiere ich den Lautsprecher in einer Zwischendecke?

Bohren Sie ein Loch gemäß der beiliegenden Schablone. Entfernen Sie die Anschlussbox, führen Sie das Kabel durch, schließen Sie die Klemmen unter Beachtung der Polarität an. Setzen Sie die Box wieder ein, platzieren Sie den Lautsprecher im Loch und ziehen Sie die drei Schrauben an, um die Befestigungslaschen zu aktivieren. Zum Schluss das Gitter einclipsen.

Wie stelle ich die Leistung am Lautsprecher ein?

Verwenden Sie einen Schraubendreher, um den vorne befindlichen Leistungswähler zu drehen. Wählen Sie aus den verfügbaren Positionen je nach Leitung (70 V oder 100 V) oder die Position 16 Ω für Niederimpedanz.

Welche Impedanz hat dieser Lautsprecher?

Die Nennimpedanz im Niederimpedanzbetrieb beträgt 16 Ω. Er verfügt außerdem über einen eingebauten Transformator für den Betrieb an 70 V- oder 100 V-Leitungen.

Kann ich das Gitter des Lautsprechers lackieren?

Ja, das Gitter ist vorbemalt und lackierbereit. Achten Sie darauf, die kleinen Öffnungen nicht mit übermäßiger Farbe zu verstopfen. Halten Sie es beim Lackieren am äußeren Rand, um eine Verformung zu vermeiden.

Ist dieser Lautsprecher mit Brandmeldesystemen kompatibel?

Ja, er ist gemäß der Norm EN54-24 für Brandmelde- und Alarmierungssysteme ausgelegt. Er enthält Sicherheitselemente wie Zugentlastung, Keramikklemmen und ein Schmelzsicherungselement.

Wie schließe ich mehrere Lautsprecher parallel an?

Die Anschlussbox verfügt über zwei Kabeldurchführungen und zwei parallel geschaltete Klemmen. Sie können dort die Kabel mehrerer Lautsprecher anschließen. Beachten Sie die Polarität (IN + und -) für alle.

Was tun, wenn der Klang verzerrt ist?

Überprüfen Sie zunächst, ob der Leistungswähler in der richtigen Position für Ihren Verstärker und die Leitung steht. Stellen Sie sicher, dass die Verbindungen korrekt sind und die Polarität eingehalten wird. Wenn das Problem weiterhin besteht, wenden Sie sich an einen zugelassenen Techniker.

Wie pflege ich den Lautsprecher?

Reinigen Sie das Gitter mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit und Spritzwasser. Keine aggressiven Chemikalien verwenden.

Welche Werkzeuge werden für die Installation benötigt?

Ein Schraubendreher zum Anziehen der Befestigungsschrauben und Einstellen des Leistungswählers, eine Lochsäge oder ein Schneidwerkzeug für das Loch in der Zwischendecke und eine Abisolierzange für die Kabel.

Wird der Lautsprecher mit einer Ausschneideschablone geliefert?

Ja, eine Ausschneideschablone wird mitgeliefert, um den Umriss des Installationslochs in der Zwischendecke zu markieren.

BEDIENUNGSANLEITUNG IC6Class54 Ecler

EN USER MANUAL
ES MANUAL DE INSTRUCCIONES
FR NOTICE D'UTILISATION
DE BEDIENUNGSPANLEITUNG

IC6CLASS-54

Wecler

1. IMPORTANT NOTE 0 4
2. PRECAUTIONS 0 4
3. INTRODUCTION 0 4
4. LOCATION, ASSEMBLY AND CONNECTIONS 0 4
   5.PAINT 0 5
5. TECHNICAL CHARACTERISTICS 1 8
6. DIAGRAM 1

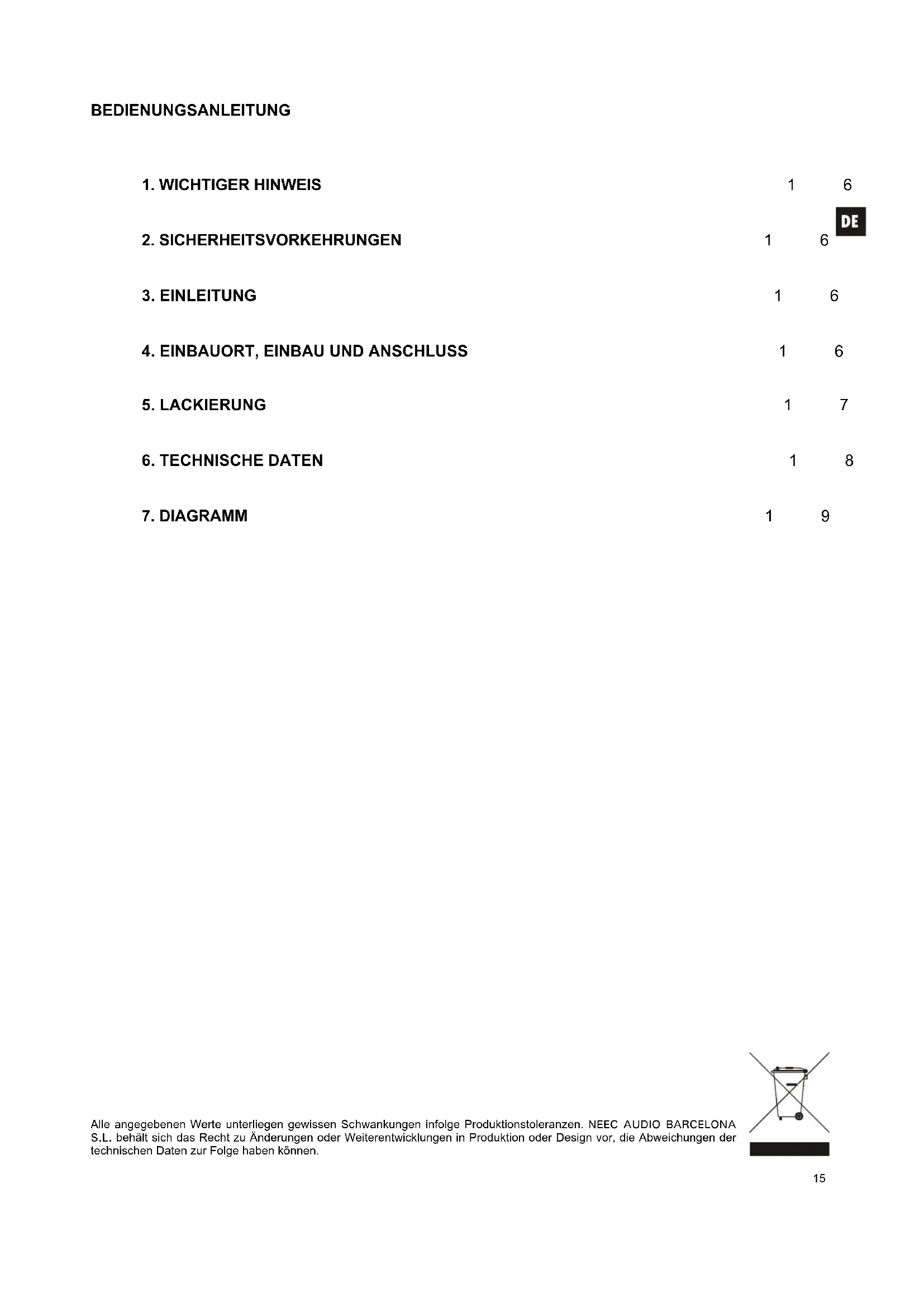

BEDIENUNGSCANLEITUNG

1. WICHTIGER HINWEIS 1 6
   2.SICHERHEITSVORKEHRUNGEN 1 6
2. EINLEITUNG 1 6
3. EINBAUORT, EINBAU UND ANSCHLUSS 1 6
   5.LACKIERUNG 1 7
4. TECHNISCHE DATEN 1 8
5. DIAGRAMM 1 9

Alle angegebenen Werte unterliegen gewissen Schwankungen infolge Produktionstoleranzen. NEEC AUDIO BARCELONA S.L. gehalt sich das Recht zu Änderungen oder Weiterentwicklungen in Produktion oder Design vor, die Abweichungen der technischen Daten zur Folge haben können.

1. WICHTIGER HINWEIS

Herzlichen Glückwunsch! Sie haben ein hochwertiges Gerät erworben, das Ergebnis eines hohen Entwicklungsaufwandes und sorgfälliger Fertigung ist. Wir danken Ohnen für das Vertrauen, dass Sie uns mit der Wahl unserer Laatsprecher IC6CLASS54 für abgehnte Decken entgegengebracht haben.

Um eine zuverlässige Funktion und eine maximale Leistung zu erzielen, sollenn Sie vor dem Anschlieben der Laufsprecher UNBEDINGT alle Hinweise in dieser Bedienungsanleitung/genau lessen. Reparaturen sollenn nur von unserer zugelassenen Service-Abteilung durchgefuhrt werden, um einen optimalen Betrieb sicherzustellen.

2. SICHERHEITSVORKEHRUNGEN

Es durren kein Wasser oder andere Flüssigkeiten in das Gerat gelangen. Achten Sie darauf, dass die Gerate keinen Belastungen durch Spritzwasser ausgesetzt sind.

Die Geräte dürfen nicht in der Höhe von Wärmequellen wie Heizungen oder Scheinwerfern aufgestellt werden.

Benutzen Sie ausschließlich das vom Hersteller empfohlene Einbauzubehör, das für den jeweiligen Zweck geeignet ist.

3. EINLEITUNG

IC6CLASS-54 umfasst sorgfältig ausgewählte Komponenten in einem Design, welche zum einen für eine hohe Klangqualität burgt, und zum anderen einen leichten und schllen Einbau mit möglichst weniger Werkzeug ermöglich.

Der IC6CLASS-54 wurde nach Europanorm EN54-24 für Brandmeldeanlagen - Komponenten für Sprachalarmierungssysteme - konstruiert.

Wesentliche Merkmale:

• 2-Kanal-Lautsprecher zum Einbau in abgehängten Decken
  16Ω Impedanz, ermittelcht die Installation mehrerer Geräte in Parallelschaltung
• Mit integriertem hochimpedanten Transformer für Anwendungen mit 70/100V Linie
• Wahlschalter für Niedrigimpedanz oder Hochimpedanz, mit 5 Leistungsstufen, die nach Einbau des Laufsprechers in der Decke an der Vorderseite des Geräts gewählt werden können
  Tieftoner (Woofer) aus Kevlar-Gewebe
• Seidenkuppel-Hochtöner (Tweeter)
  Eingebaute Elemente zur Erfüllung der Europanorm EN54-24:

Hintere Abdeckung
Anschlussklemmen aus Keramik
Schmelzsicherung
O Verkabelung und Kabeldurchführungen

• Schneller Einbau mit anschraubbaren Laschen, erfordert ein Minimum an Werkzeug

4. EINBAUORT, EINBAU UND ANSCHLUSS

Für einen ordnungsgemänen Einbau des Gerats müssen am vorgesehenen Einbauort runde Öffnungen sowie die entsprechende Verkabelung für jedem GerätVBorbereitet werden.

Nachfolgend werden die einzelnen Schritte für einen korrekten Einbau beschreiben:

1. Bereiten Sie mit Hilfe der mitgelieferten Schablone den Öffnungsausschnitt in der abgehängten Decke vor.

2. Nehmen Sie unter leichtem Druck die Anschlussdose von der Rückseite des Lautspechers ab.

3. Fuhren Sie das Ende des Anschlusskabels des Laufsprechers durch die Gummitülle in die Anschlussdose.

4. Isolieren Sie die beiden Litzen am Ende des Laufsprecherkabels ab und schlieben Sie diese an eine Schraubklemme im Inneren der Anschlu SSDose an. Beachten Sie damit die relative Polarität zwischen dem Laufsprecher (IN+ und -), den übrigen Laufsprechem der Anlage und dem angeschlossenen Verträger.

ACHTUNG: In der Anschlussdose befinden sich zwei Kabel durchführungen und zwei parallel geschalte Anschüsse, mit denen nötigenfalls ein Lautsprecher an einen anderen angeschlossen werden kann.

1. Setzen Sie die Anschlussdose wieder in die Rückwand des Laufsprechers ein.
2. Setzen Sie des Laufsprechers in die Öffnung ein, wobei darauf zu achten ist, dass sich die 3 drehbaren Laschen in zurückgezogener
3. Ziehen Sie die 3 Schrauben an der Vorderseite des Geräts fest. Die Laschen drehen sich und der Rahmen sitzt fest in seiner Endposition, sobald die Schrauben angezogen sind.
4. Stellen Sie mit Hilfe eines flachen Schraubenziehers am Lautstärkeregler an der Vorderseite des Laufsprechers die Arbeitsposition des Geräts ein, wobei Sie unter folgenden Mochigkeiten wahlen können:

	Anschluss an 70V Linie	Anschluss an 100V Linie
Position 1	16 Ω - 75 W	16 Ω - 75W
Position 2	1,5 W 3 W
Position 3	3,7 W 7,5 W
Position 4	7,5 W 15 W
Position 5	10 W 20 W
Position 6	15 W 30 W

1. Schalten Sie das Soundsystem ein, um zu testen, ob der Laufsprecher Funktioniert.
2. Setzen Sie nun das Gitter auf den Lautsprecherrahmen auf und befestigen Sie这点es durch leichtes Drehen, bis die Laschen des Rahmens und die des Gitters ineinandergreifen. Fassen Sie das Gitter beim Einbau am außeren Rand (nicht an der Lochplatte in der Mitte) an, um eine Verformung durch zu starken Druck zu vermeiden.

5. LACKIERUNG

Das Gerät IC6CLASS-54 kann lackiert und somit ästhetisch an die Umgebung, in der es eingebaut wird, angepasst werden.

Da nach erfolgtem Einbau nur noch das Gitter sightbar ist, ist es ausreichend, diesen zu lackieren, um den gewünschten Effekt zu erzielen. Achten Sie beim Lackieren daraufuf, dass die klinen Öffnungen in der Mitte des Geräts nicht durch überschüssige Farbe zugesetzt werden.

1. TECHNICAL CHARACTERISTICS 6. CARACTERISTICAS TECNICAS
2. CARACTERISTIQUES TECHNIQUES 6. TECHNISCHE DATEN

Nominal impedance

16Ω/100V

RMS power 75W
