IC6Class54 - Haut-parleur Ecler - Notice d'utilisation et mode d'emploi gratuit

Marque	Ecler
Modèle	IC6Class54
Type de produit	Haut-parleur de faux plafond
Catégorie	Haut-parleur
Configuration	2 voies
Impédance basse impédance	16 Ω
Impédance haute impédance	70 V / 100 V
Puissance nominale (16 Ω)	75 W
Puissances sélectionnables 70 V	1,5 W / 3,7 W / 7,5 W / 10 W / 15 W
Puissances sélectionnables 100 V	3 W / 7,5 W / 15 W / 20 W / 30 W
Transducteur de graves	Kevlar® tissé
Transducteur d'aigus	Dôme en soie
Norme de conformité	EN54-24
Type de montage	Installation rapide par languettes vissables
Accessoires fournis	Gabarit de découpe, cache arrête, boîtier de connexion, borniers céramique, pass-câbles
Matériau de la grille	Acier peint, prêt à peindre

FOIRE AUX QUESTIONS - IC6Class54 Ecler

Comment installer le haut-parleur dans un faux plafond ?

Percez un trou selon le gabarit fourni. Retirez le boîtier de connexion, passez le câble, connectez les bornes en respectant la polarité. Réinsérez le boîtier, placez le haut-parleur dans le trou et serrez les trois vis pour actionner les languettes de fixation. Enfin, clipser la grille.

Comment régler la puissance sur le haut-parleur ?

Utilisez un tournevis pour tourner le sélecteur de puissance situé à l'avant. Choisissez parmi les positions disponibles selon la ligne (70 V ou 100 V) ou la position 16 Ω pour une basse impédance.

Quelle est l'impédance de ce haut-parleur ?

L'impédance nominale en basse impédance est de 16 Ω. Il possède aussi un transformateur intégré pour fonctionnement sur lignes 70 V ou 100 V.

Puis-je peindre la grille du haut-parleur ?

Oui, la grille est prépeinte et prête à être peinte. Veillez à ne pas obstruer les petits orifices avec un excès de peinture. Tenez-la par le bord extérieur lors de la peinture pour éviter de la déformer.

Ce haut-parleur est-il compatible avec les systèmes d'alarme incendie ?

Oui, il est conçu conformément à la norme EN54-24 pour les systèmes de détection et d'alarme incendie. Il intègre des éléments de sécurité comme un cache arrête, borniers en céramique et élément thermofusible.

Comment connecter plusieurs haut-parleurs en parallèle ?

Le boîtier de connexion dispose de deux pass-câbles et deux borniers reliés en parallèle. Vous pouvez y raccorder les câbles de plusieurs haut-parleurs. Respectez la polarité (IN + et -) pour tous.

Que faire si le son est déformé ?

Vérifiez d'abord que le sélecteur de puissance est sur la bonne position par rapport à votre amplificateur et à la ligne. Assurez-vous que les connexions sont correctes et que la polarité est respectée. Si le problème persiste, contactez un technicien agréé.

Comment entretenir le haut-parleur ?

Nettoyez la grille avec un chiffon doux et sec. Évitez l'humidité et les éclaboussures. Ne pas utiliser de produits chimiques agressifs.

Quels outils sont nécessaires pour l'installation ?

Un tournevis pour serrer les vis de fixation et régler le sélecteur de puissance, une scie cloche ou un outil de découpe pour le trou dans le faux plafond, et une pince à dénuder pour les câbles.

Le haut-parleur est-il livré avec un gabarit de découpe ?

Oui, un gabarit de découpe est fourni pour tracer le contour du trou d'installation dans le faux plafond.

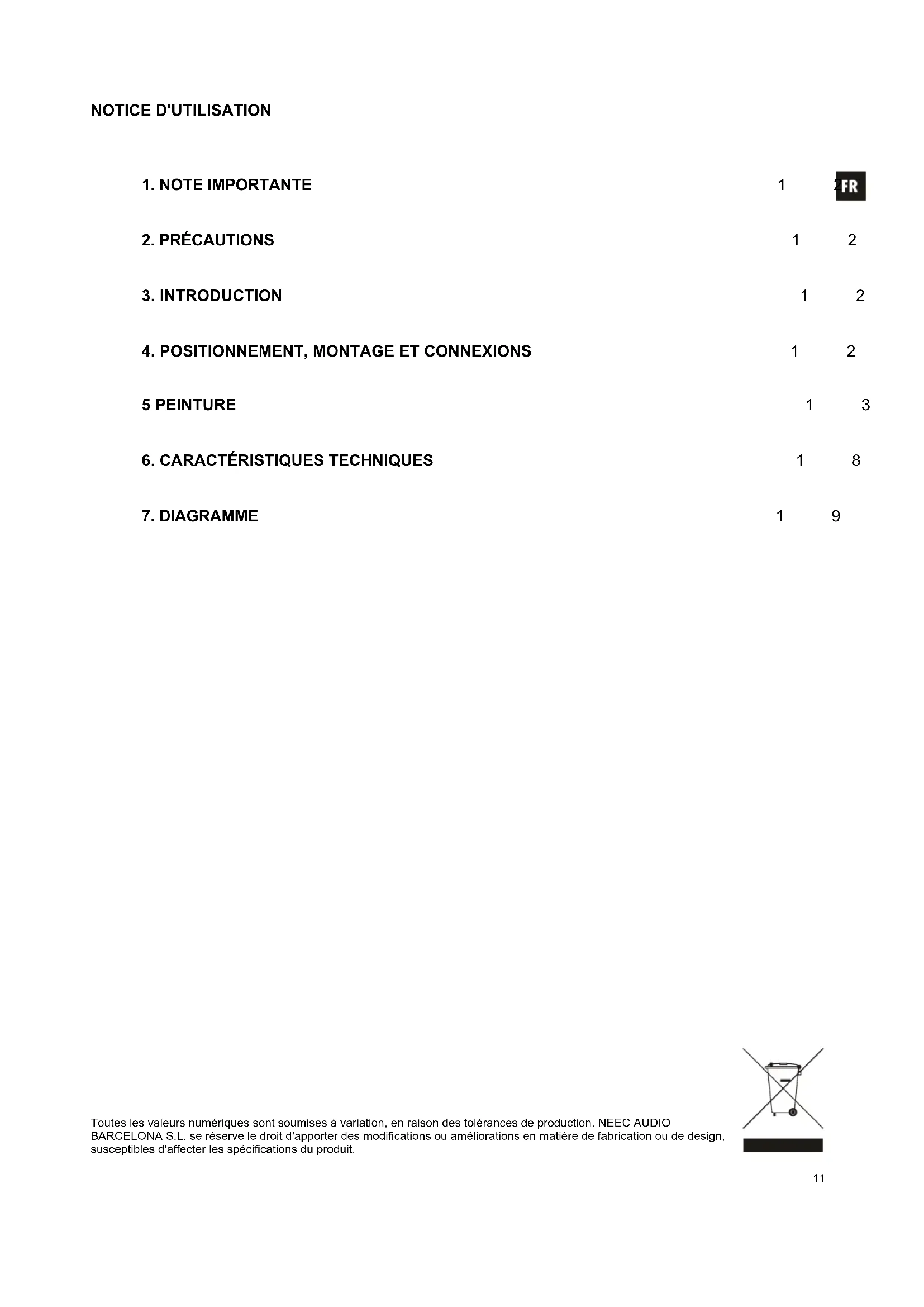

MODE D'EMPLOI IC6Class54 Ecler

Félicitations! Notre acquisition est le fruit d'une conception soignée et d'une fabrication experte. Nous vous remercions de la confiance que vous nous témoignez par le choix de notre haut-parleur de faux plafond IC6CLASS-54.

Pour exploiter au mieux toutes les fonctionnalités et obtenir un rendement maximal, il est TRÉS IMPORTANT de dire attentivement et de suivre les recommendations de ce manuel avant toute connexion. Pour garantir un fonctionnement optimal, nous recommendons que toute maintenance soit effectue par nos services techniques agrées.

2. PRECAUTIONS

N'utilisez pas cet équipement avec de l'eau à proximite. Ne l'exposez pas à des éclaboussures. Evitez de le placer pres de sources de chaleur, projecteurs ou radiateurs.

N'utilisez que les accessoires préconisés par le fabricant et adaptés à chaque application.

3. INTRODUCTION

IC6CLASS-54 intègre des composants rigoureusement sélectionnés dans une conception qui apporte une haute qualité de son et une grande rapidité d'installation avec un minimum d'outils.

L'IC6CLASS-54 a ete concu en conformite avec la norme EN54-24 (Systèmes de detection et d'alarme incendie, dispositifs sonores d'alarme feu).

\section*{Caracteristiques principales:}

• Haut-parleur de faux plafond à 2 voies
  Impedance de 16 Ω, facilitant l'installation de plusieurs unités en paralleleto
• Transformateur de haute impédance intégré, pour l'emploi sur une ligne 70/100 V.
• Sélecteur de basse impédance ou haute impédance, avec 5 choix de puissance, en face avant de l'unité une fois le haut-parleur installé dans le plafond.
• Transducteur de graves (woofer) en Kevlar® tissé
• Transducteur d'agus (tweeter) à dôme en soie
• Les éléments impliqués dans le respect de la norme EN54-24 complconnent :

Cache arrête
- Borniers de connexion en ceramique
O Elément thermofusible
Cablage et passecable de l'ensemble

• Système d'installation rapide par languettes vissables avec un minimum d'outils

4. POSITIONNEMENT, MONTAGE ET CONNXIONS

Pour une installation correcte du produit, il est nécessaire de prévoir la réalisation d'orifices circulaires aux endroits choisis pour le montage, et de préparer le câblage approprié à chaque unité.

Voici les étapes à suivre pour une installation correcte :

1. Faites le trou d'installation dans le faux plafond après avoir marqué son contour avec le gabarit de découpe fourni
2. Retirez, en exerçant une légère pression, le boîtier de connexion du cache arrêté du haut-parleur.

3. Perforez le passer-cable en caoutchouc du boitier de connexion, en y faisant passer l'extrémité du cable de connexion du haut-parleur.

4. Denudez les deux conducteurs à l'extrémité du cable de haut-parleur et branchez-les à un bornier à vis à l'intérieur du boîtier de connexion, en respectant la polarité relative entre le haut-parleur (IN + et -), les autres haut-parleurs de l'installation et l'amplificateur qui les alimentente.

Note : il y a deux/passacables et deux connecteurs à l'intérieur du boitier de connexion, reliés en parallele et servant si nécessaire à relier un haut-parleur avec un autre.

1. Réinsérez le boîtier de connexion dans le cache arrêté du haut-parleur.
2. Insérez le haut-parleur dans l'orifice en veillant à ce que les 3 languettes restent en position escamotée
3. Serrez chacune des 3 vis accessibles depuis l'avant de l'unité. Les languettes tourneront et, une fois le serrage fini, le cadre sera fixé en position finale
4. Avec un tournevis, reglez le selectiveur de puissance à l'avant du haut-parleur sur une des valeurs de fonctionnement suivantes de l'unité :

	Connexion à une ligne 70 V	Connexion à une ligne 100 V
Position 1	16 Ω - 75 W	16 Ω - 75W
Position 2	1,5 W 3 W
Position 3	3,7 W 7,5 W
Position 4	7,5 W 15 W
Position 5	10 W 20 W
Position 6	15 W 30 W

1. Testez le fonctionnement du haut-parleur en mettant en service le système audio.
2. Enfin, installez la grille sur le cadre du haut-parleur en la plaçant sur celui-ci et en la tournant légèrement pour que les languettes du cadre et ceux de la grille correspondent. Tenez la grille par son bord extérieur (et non par la partie perforée centrale) pour éviter qu'une pression excessive ne la déforme pendant le montage.

5. PEINTURE

L'IC6CLASS-54 est prét à être peint pour ainsi s'adapter à l'esthétique de l'environnement dans lequel on l'installe.

Étant donné qu'une fois l'installation finie, seule la grille frontale est visible, il suffira de la peindre pour obtenir le résultat attendu. Peigneze-le avec soin, en évitant qu'un excès de peinture n'obstrue les petits orifices de sa zone centrale.
