Produkttyp	Mini-Fahrradluftpumpe
Marke	Crivit
Modell	IAN 103008
Abmessungen	Länge ca. 190 mm
Gewicht	Ca. 150 g
Nenndruck	120 PSI / 8,3 bar
Antrieb	Manuell (Griff)
Hauptmaterial	Kunststoff und Metall
Kompatible Ventile	Schrader, Dunlop, Sclaverand
Verwendung	Aufpumpen von Fahrradreifen (nicht Auto)
Befestigung	Fahrradrahmenhalterung inklusive
Lieferumfang	1 Pumpe, 1 Halterung, 1 Schlauch, 3 Ventiladapter, 2 Schrauben, 1 Gummiring, 1 Anleitung
Sicherheit	Nicht von Kindern verwenden, Verbrennungsgefahr durch Reibung, vor Gebrauch prüfen
Pflege und Reinigung	Mit feuchtem Tuch reinigen, nicht eintauchen
Garantie	3 Jahre
Reparierbarkeit	Nicht reparierbar (laut Anleitung)

Häufig gestellte Fragen - IAN 103008 CRIVIT

Wie montiere ich die Pumpe am Fahrradrahmen?

Schrauben Sie die für den Flaschenhalter vorgesehenen Rahmenschrauben heraus, schrauben Sie dann die mitgelieferte Halterung (4) mit den Schrauben (6) oder den Flaschenhalterschrauben fest. Befestigen Sie die Pumpe mit dem Gummiring (3) um die Pumpe (Abb. D). Achten Sie auf einen stabilen Halt.

Welche Ventiltypen sind kompatibel?

Die Pumpe ist kompatibel mit Schrader-, Dunlop- und Sclaverand-Ventilen. Der Schlauch hat Markierungen für jeden Typ.

Welcher maximale Druck kann erreicht werden?

Der maximale Nenndruck beträgt 120 PSI (ca. 8,3 bar). Den auf dem Reifen angegebenen Druck nicht überschreiten.

Wie reinige ich die Pumpe?

Nur mit einem feuchten Tuch reinigen und dann trocken wischen. Nie in Wasser eintauchen.

Ist die Pumpe für Autoreifen geeignet?

Nein, die Pumpe ist nur für Fahrradreifen ausgelegt. Sie ist nicht zum Aufpumpen von Autoreifen geeignet.

Was tun, wenn die Pumpe defekt ist?

Defekte Artikel dürfen nicht mehr verwendet werden und können nicht repariert werden. Sie müssen gemäß den örtlichen Vorschriften entsorgt werden.

Wie benutze ich das Sclaverand-Ventil?

Schrauben Sie die Rändelmutter des Fahrradventils ab, setzen Sie den Sclaverand-Adapter senkrecht auf das Ventil und pumpen Sie auf. Nach dem Aufpumpen die Mutter wieder festdrehen.

Kann ich die Pumpe zum Aufpumpen von Luftballons verwenden?

Die bestimmungsgemäße Verwendung ist auf Fahrradreifen beschränkt. Die Verwendung für andere Gegenstände wie Luftballons wird nicht empfohlen und kann die Pumpe beschädigen.

Wie lange dauert die Garantie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab.

Wie verstaue ich die Pumpe nach Gebrauch?

Immer den Schlauch in die Pumpe einschieben, die Kappen gut verschließen und die Pumpe mit dem Griff nach oben an der Halterung befestigen.

BEDIENUNGSANLEITUNG IAN 103008 CRIVIT

Technische gegevens 21

Lieferumfang / Teilebezeichnung 24

Technische Daten 24

Bestimmungsgemäße Verwendung 24

Sicherheitshinweise 24-25

Montage am Fahrradrahmen 25

Verwendung 25-26

Pflege und Lagerung 26

Hinweise zur Entsorgung 26

3 Jahre Garantie 26 - 27

Congratulations!

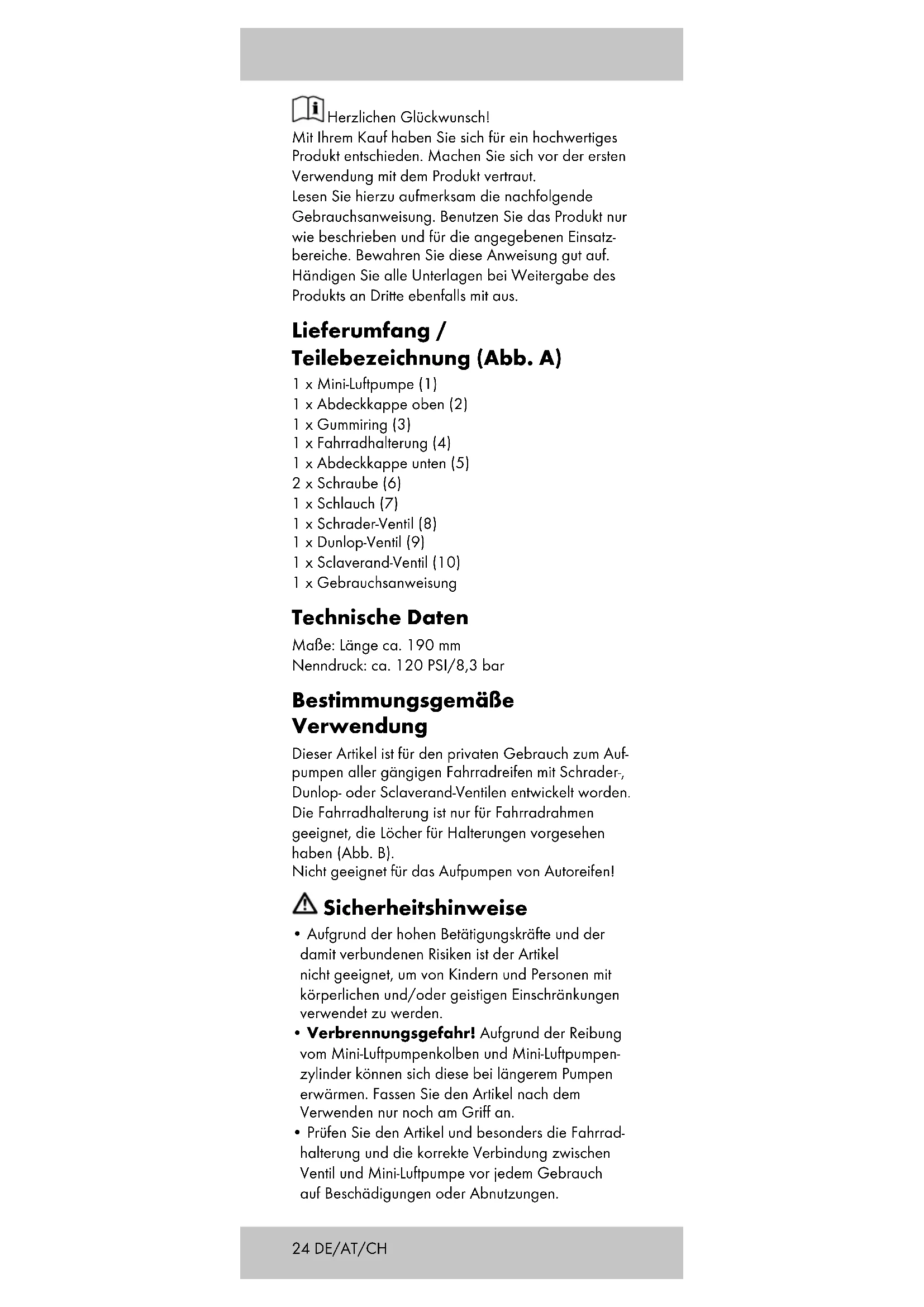

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Verwendung mit dem Produkt vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Lieferumfang /

Teilebezeichnung (Abb. A)

1 x Mini-Luftpumpe (1)
1 x Abdeckkappe oben (2)
1 x Gummiring (3)
1 x Fahrradhalterung (4)
1 x Abdeckkappe unten (5)
2 x Schraube (6)
1 x Schlauch (7)
1 x Schrader-Ventil (8)
1 x Dunlop-Ventil (9)
1 x Sclaverand-Ventil (10)
1 x Gebrauchsanweisung

Technische Daten

Maße: Länge ca. 190 mm

Nenndruck: ca. 120 PSI/8,3 bar

Bestimmungsgemäße Verwendung

Dieser Artikel ist für den privaten Gebrauch zum Aufpumpen aller gängigen Fahrradreifen mit Schrader-, Dunlop- oder Sclaverand-Ventilen entwickelt worden.

Die Fahrradhalterung ist nur für Fahrradrahmen geeignet, die Löcher für Halterungen vorgesehen haben (Abb. B).

Nicht geeignet für das Aufpumpen von Autoreifen!

Sicherheitshinweise

• Aufgrund der hohen Betätigungskräfte und der damit verbundenen Risiken ist der Artikel nicht geeignet, um von Kindern und Personen mit körperlichen und/oder geistigen Einschränkungen verwendet zu werden.
• Verbrennungsgefahr! Aufgrund der Reibung vom Mini-Luftpumpenkolben und Mini-Luftpumpenzylinder können sich diese bei längerem Pumpen erwärmen. Fassen Sie den Artikel nach dem Verwenden nur noch am Griff an.

• Prüfen Sie den Artikel und besonders die Fahrradhalterung und die korrekte Verbindung zwischen Ventil und Mini-Luftpumpe vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.

• Defekte Artikel dürfen nicht weiter verwendet werden und müssen entsorgt werden, da ein defekter Artikel nicht repariert werden kann.

• Pumpen Sie den Artikel nur bis zum angegebenen maximalen Druck des Herstellers auf. Bei Fahrradreifen ist dieser meist auf der Reifenflanke zu finden.
• Bei Überdruck besteht die Gefahr von Explosion!
• Die Kontrolle des Drucks muss über ein kalibriertes Messgerät erfolgen.

Montage am Fahrradrahmen

• Lösen Sie die Schrauben aus dem Rahmen, die zur Befestigung des Trinkflaschenhalters gedacht sind (Abb. B).
• Befestigen Sie nun die Fahrradhalterung (4) mit den mitgelieferten Schrauben (6) oder den Schrauben des Trinkflschenhalters am Rahmen (Abb. C).
• Sichern Sie die Pumpe, indem Sie den Gummiring (3) um die Pumpe legen (Abb. D).
• Sollten die mitgelieferten Schrauben zu groß oder zu klein sein, erwerben Sie bitte im entsprechenden Fachhandel passende Schrauben. Achten Sie immer auf einen sichereren und festen Halt! Auch auf unbefestigtem Gelände muss die Fahrradhalterung fest sitzen und darf nicht wackeln. Ansonsten laufen Sie Gefahr, die Fahrradhalterung samt Mini-Luftpumpe zu verlieren.

Verwendung

• Öffnen Sie die Abdeckkappe oben (2) und entnehmen Sie den Schlauch (7).
• Öffnen Sie die Abdeckkappe unten (5). Je nachdem, ob Sie ein Schrader-Ventil (8), Dunlop-Ventil (9) oder Sclaverand-Ventil (10) haben, schrauben Sie die entsprechende Seite des Schlauches an das andere Ende der Mini-Luftpumpe (siehe Kennzeichnung auf dem Schlauch: Schrader/Dunlop, Sclaverand) (Abb. E).
• Öffnen Sie den Verschluss des Reifenventils.
• Das entsprechende Ende des Schlauches auf das OFFENE Ventil schrauben, dann pumpen (Abb. F).

Besonderheit beim Aufpumpen von Fahrradreifen mit Sclaverand-Ventil (10):

1. Lösen Sie die Rändelmutter (auf dem Fahrradventilgehäuse) des Fahrradventils.
2. Setzen Sie das Sclaverand-Ventil senkrecht auf das Fahrradventil, dann pumpen.
3. Drehen Sie nach dem Pumpen die Rändelmutter des Fahrradventils wieder fest.

- Achtung! Der Mini-Luftpumpenschlauch darf nicht geknickt werden!

- Betätigen Sie die Mini-Luftpumpe gleichmäßig und nicht zu schnell.

Wenn Sie den Artikel nicht verwenden, lagern Sie den Schlauch immer im Mini-Luftpumpeninneren. Verschließen Sie die Abdeckkappen gut und befestigen Sie die Mini-Luftpumpe am Mini-Luftpumpenhalter stets mit dem Mini-Luftpumpengriff nach oben.

Pflege und Lagerung

Tauchen Sie den Artikel nicht in Wasser. Er wird ansonsten beschädigt. Den Artikel immer trocken und sauber in einem temperierten Raum lagern. Wichtig! Nur mit einem feuchten Reinigungstuch reinigen und anschließend trocken wischen.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und alle dazugehörigen Komponenten über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Entsorgungseinrichtung über eine umweltgerechte Entsorgung.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt. Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 103008

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Sie können alle Artikel auch direkt in unserem Online-Shop bestel-

len: www.delta-sport.info

DELTA-SPORT HANDELSKONTOR GMBH

Wragekamp 6 • D-22397 Hamburg

Version: 03/2015

Delta-Sport-Nr.: MP-2058
