Produkttyp	Digitaler Bilderrahmen
Marke	Braun
Modell	DigiFrame 1220
Bildschirmgröße	30,7 cm (12,1 Zoll) TFT
Auflösung	1024 x 768 Pixel
Kontrast	300:1
Bildformat	4:3
Helligkeit	250 cd/m²
Reaktionszeit	20 ms
Blickwinkel	60° (links/rechts/vertikal), 40° (horizontal)
Stromversorgung	Netzteil AC 100-240 V ~ 50/60 Hz, Ausgang 9 V / 1,5 A
Unterstützte Bildformate	JPEG
Unterstützte Audioformate	MP3, WMA
Unterstützte Videoformate	MPEG1, MPEG2, MPEG4, AVI, M-JPEG, H.264
Unterstützte Speicherkarten	SD, MMC, SDHC
Anschlüsse	USB 2.0, Mini-USB
Hauptfunktionen	Automatische Diashow, integrierte Uhr und Kalender, Ein-/Aus-Timer, Helligkeits-/Kontrast-/Sättigungseinstellungen, Dateien kopieren/löschen, Stereo-Lautsprecher, Kopfhöreranschluss
Pflege und Reinigung	Verwenden Sie ein weiches, nicht scheuerndes Tuch. Leicht mit einem Reinigungsmittel befeuchten. Schalten Sie das Gerät vor der Reinigung aus.
Sicherheit	Nur für den Innenbereich geeignet. Nicht Feuchtigkeit oder Kondensation aussetzen. Lüftungsöffnungen nicht blockieren. Das Gerät nicht zerlegen.
Lieferumfang	Digitaler Bilderrahmen, Netzteil, Fernbedienung, Bedienungsanleitung, Befestigungsring

Häufig gestellte Fragen - DigiFrame 1220 BRAUN

Wie lege ich eine Speicherkarte in den Bilderrahmen ein?

Legen Sie die Speicherkarte (SD/MMC/SDHC) in den dafür vorgesehenen Steckplatz auf der linken Seite des Rahmens ein. Die Diashow startet automatisch. Stellen Sie sicher, dass die Dateien kompatibel sind (JPEG, MP3 usw.).

Wie verbinde ich den Bilderrahmen mit einem Computer?

Verwenden Sie das mitgelieferte USB-Kabel. Verbinden Sie ein Ende mit dem Mini-USB-Anschluss des Rahmens und das andere mit einem USB-Anschluss des Computers. Das Gerät zeigt 'PC connecting' an. Sie können dann Dateien kopieren, löschen oder ändern. Trennen Sie die Verbindung nicht während der Übertragung.

Wie reinige ich den LCD-Bildschirm des digitalen Bilderrahmens?

Verwenden Sie ein weiches, nicht scheuerndes Tuch (z. B. ein Tuch für Kameraobjektive). Befeuchten Sie es leicht mit einem geeigneten Reinigungsmittel und reinigen Sie dann vorsichtig den Bildschirm. Schalten Sie das Gerät vor der Reinigung aus.

Welche Dateiformate werden unterstützt?

Der Rahmen unterstützt die Formate: Bild JPEG, Audio MP3 und WMA, Video MPEG1, MPEG2, MPEG4, AVI, M-JPEG und H.264.

Wie stelle ich die Diashow-Geschwindigkeit ein?

Rufen Sie das Menü Einstellungen (Setup) auf. Wählen Sie 'Photo Setup'. Dort können Sie die Diashow-Geschwindigkeit (Slideshow Speed) zwischen verschiedenen Dauern einstellen, z. B. 3 Sekunden. Bestätigen Sie mit OK.

Wie passe ich die Bildschirmhelligkeit an?

Gehen Sie im Hauptmenü zu 'Setup' und dann zu 'Display Setup' oder 'System Setup'. Verwenden Sie die Navigationstasten, um Helligkeit (Brightness), Kontrast (Contrast) und Sättigung (Saturation) einzustellen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterie (CR2025) richtig eingelegt und nicht entladen ist. Ersetzen Sie sie gegebenenfalls. Stellen Sie auch sicher, dass kein Hindernis zwischen der Fernbedienung und dem Sensor des Rahmens ist.

Wie spiele ich Hintergrundmusik während einer Diashow ab?

Stellen Sie sicher, dass Musikdateien (MP3, WMA) auf demselben Speichermedium (Karte oder USB-Stick) vorhanden sind. Aktivieren Sie im Menü 'Photo Setup' die Option 'Music', damit die Musik gleichzeitig mit den Bildern abgespielt wird.

Das Gerät lässt sich nicht einschalten, was tun?

Überprüfen Sie, ob das Netzteil richtig an die Steckdose und den Rahmen angeschlossen ist. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie kopiere oder lösche ich Dateien auf dem Bilderrahmen?

Wählen Sie im Hauptmenü 'File'. Durchsuchen Sie die Dateien mit den Tasten AUF/AB. Zum Kopieren oder Löschen drücken Sie die ▶-Taste auf der Fernbedienung und wählen Sie die gewünschte Option. Sie können den Rahmen auch an einen Computer anschließen, um Dateien zu verwalten.

BEDIENUNGSANLEITUNG DigiFrame 1220 BRAUN

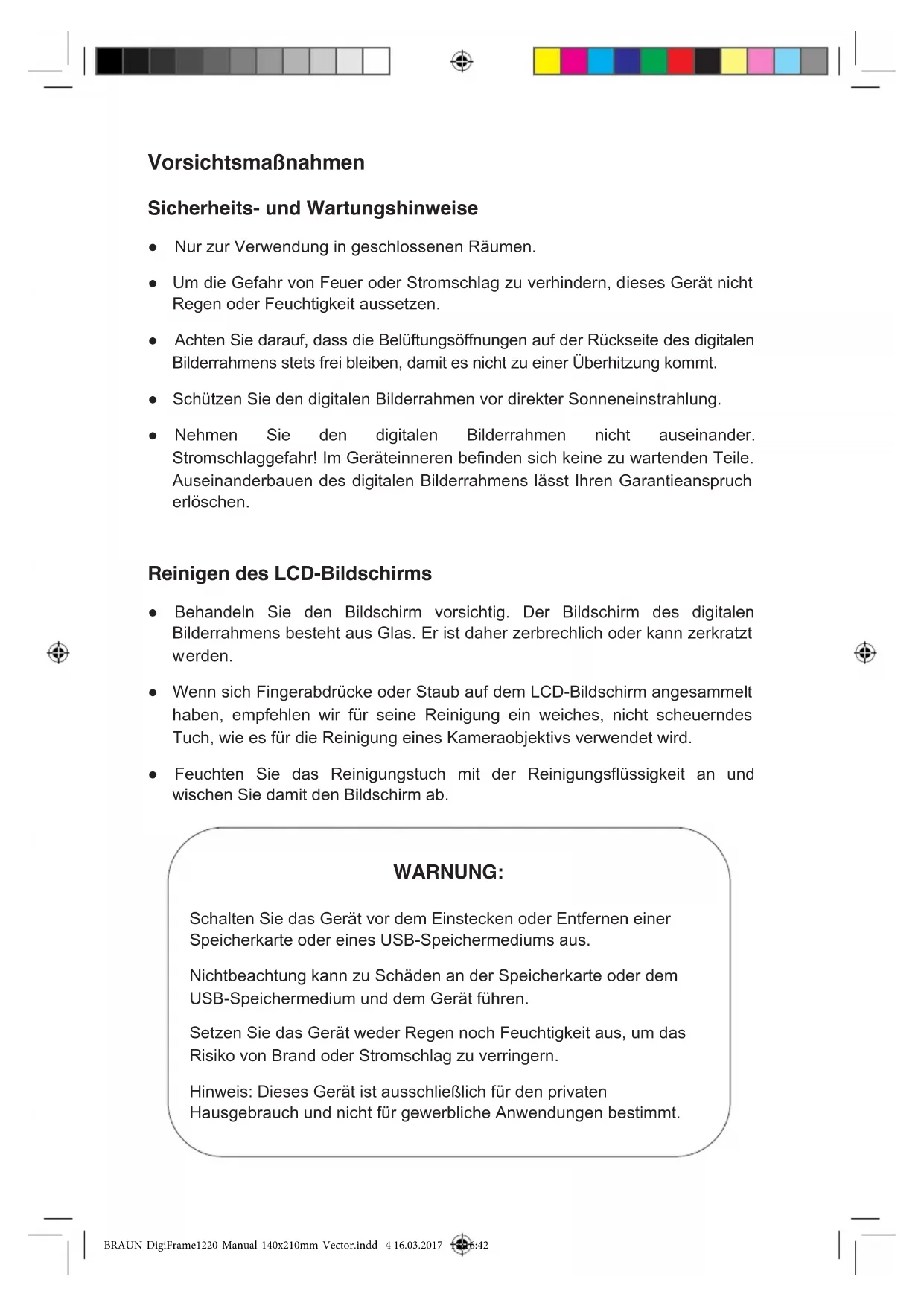

Sicherheits- und Wartungshinweise

• Nur zur Verwendung in geschlossenen Räumen.
• Um die Gefahr von Feuer oder Stromschlag zu verhindern, dieses Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Achten Sie darauf, dass die Belüftungsöffnungen auf der Rückseite des digitalen Bilderrahmens stets frei bleiben, damit es nicht zu einer Überhitzung kommt.
• Schützen Sie den digitalen Bilderrahmen vor direkter Sonneneinstrahlung.
• Nehmen Sie den digitalen Bilderrahmen nicht auseinander. Stromschlaggefahr! Im Geräteinneren befinden sich keine zu wartenden Teile. Auseinanderbauen des digitalen Bilderrahmens lässt Ihren Garantieanspruch erlöschen.

Reinigen des LCD-Bildschirms

• Behandeln Sie den Bildschirm vorsichtig. Der Bildschirm des digitalen Bilderrahmens besteht aus Glas. Er ist daher zerbrechlich oder kann zerkratzt werden.
• Wenn sich Fingerabdrücke oder Staub auf dem LCD-Bildschirm angesammelt haben, empfehlen wir für seine Reinigung ein weiches, nicht scheuerndes Tuch, wie es für die Reinigung eines Kameraobjektivs verwendet wird.
• Feuchten Sie das Reinigungstuch mit der Reinigungsflüssigkeit an und wischen Sie damit den Bildschirm ab.

WARNUNG:

Schalten Sie das Gerät vor dem Einstecken oder Entfernen einer Speicherkarte oder eines USB-Speichermediums aus.

Nichtbeachtung kann zu Schäden an der Speicherkarte oder dem USB-Speichermedium und dem Gerät führen.

Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um das Risiko von Brand oder Stromschlag zu verringern.

Hinweis: Dieses Gerät ist ausschließlich für den privaten Hausgebrauch und nicht für gewerbliche Anwendungen bestimmt.

Einleitung:

Vielen Dank, dass Sie sich für den Kauf des DigiFrame 1220 von BRAUN entschieden haben. Das Produkt ist für eine schnelle und einfache Anzeige von Fotos von Ihrer Digitalkamera, Ihrem Mobiltelefon oder von einer Speicherkarte konzipiert. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, um den digitalen Bilderrahmen ordnungsgemäß nutzen zu können.

Schlüsselmerkmale:

1. Unterstützte Bildformate: JPEG
2. Unterstützte Audioformate: MP3 und WMA
3. Unterstützte Videoformate: MPEG1, MPEG2, MPEG4, AVI, M-JPEG
4. Unterstützte Speicherkarten: SD/MMC/SDHC CARD
5. USB-Anschlüsse: USB 2.0 und Mini-USB
6. Die automatische Diashow startet beim Einsetzen einer Speicherkarte
7. Bild und Musik: Diashow mit Hintergrundmusik
8. Unterstützt Bildanzeige im Miniaturbildmodus
9. Integrierte Uhr und Kalender, Zeitplan automatisch ein/aus
10. Bildanzeigemodi: Diashow, Vorschau, Vergrößerung, Bilddrehung
11. Einstellbare Diashow-Geschwindigkeit und mehr als 10 verschiedene Diashow-Übergangseffekte
12. Helligkeit, Kontrast, Farbsättigung einstellbar
13. Kopieren und Löschen von Dateien im integrierten Speicher und auf der Speicherkarte
14. Integrierte Stereo-Lautsprecher und Kopfhörerbuchse
15. OSD-Sprachen: Englisch und weitere Sprachen wählbar

Lieferumfang:

1. 12.1 Inch (30,7cm) digitaler Bilderrahmen 1 Stk.
2. Steckernetzteil 1 Stk.
3. Fernbedienung 1 Stk.
4. Benutzerhandbuch 1 Stk.
5. Aufsteller 1 Stk.

Inhalt

1. Schaubilder des Produkts 4

1.1 Fernbedienung ....4
1.2 Tasten auf der Rückseite 5
1.3 Linke Seite des Rahmens....5

1. Batterien einsetzen und ersetzen....6
2. Erste Schritte 6
3. Bedienungshinweise....7

4.1 Speicherkarte und USB 7
4.2 Fotomodus....8
4.3 Videomodus....9
4.4 Musikmodus 9

1. Kalender....10
2. Datei....10
3. Einstellungen 11
4. Montageanweisung für den Aufsteller 11
5. Technische Daten .... 12
6. PC-Anschluss 12
7. Problembehebung....13

1. Schaubilder des Produkts

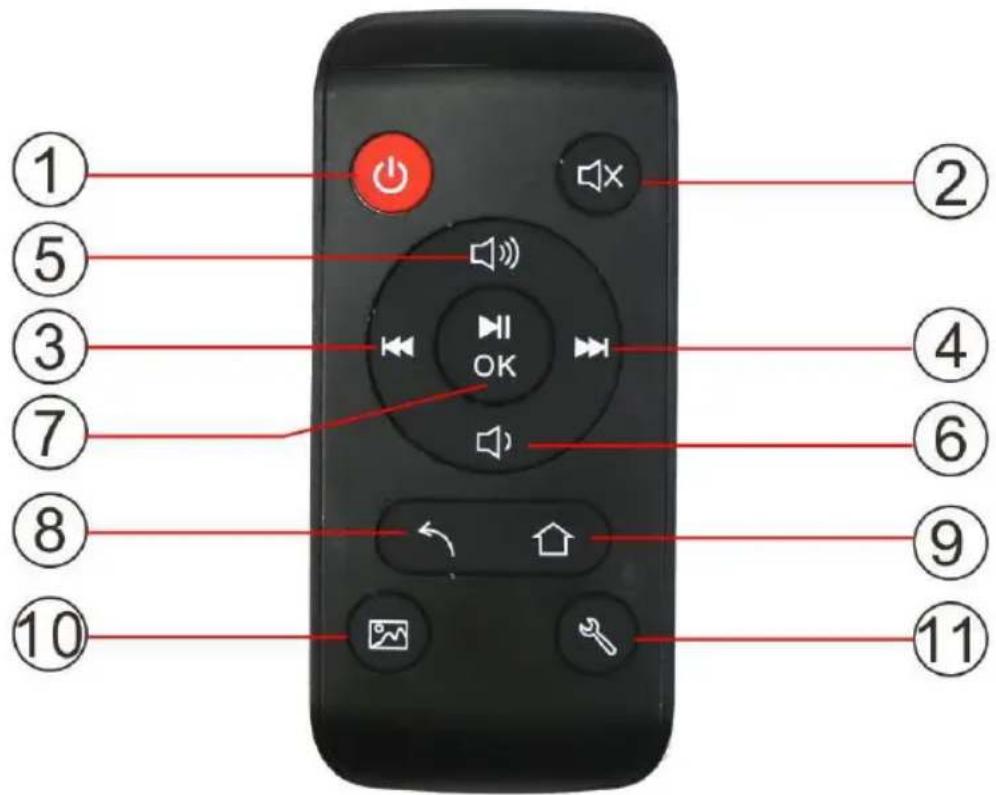

1.1 Fernbedienung

① ⑤ ③ ⑦ ⑧ ⑩ ② ④ ⑥ ⑨ ⑪

1) ☁ — Ein-/Ausschalten
2) — Stummschaltung: Drücken Sie Taste Stummschaltung zur vorübergehenden Abschalten des Tons.
3) — Funktionswahltaste nach links.

— Zurück zur vorigen Musik- oder Videodatei.

4) — Funktionswahltaste nach rechts.

— Weiter zur nächsten Musik- oder Videodatei.

5) — Funktionswahltaste aufwärts.

— Lautstärke erhöhen.

6) — Funktionswahltaste abwärts.

— Lautstärke verringern.

7)

— Bestätigungstaste. Wiedergabe/Pause: Drücken Sie diese Taste während der Wiedergabe, um die Wiedergabe vorübergehend anzuhalten. Drücken Sie diese Taste erneut, um die Wiedergabe fortzusetzen.

8)

— Rückkehr zur vorherigen Seite.

9)

— Zurück zum Hauptmenü.

10)

— Anzeigen von Bildern im Diashowmodus mit Hintergrundmusik.

11)

— Den Setup-Modus direkt aufrufen.

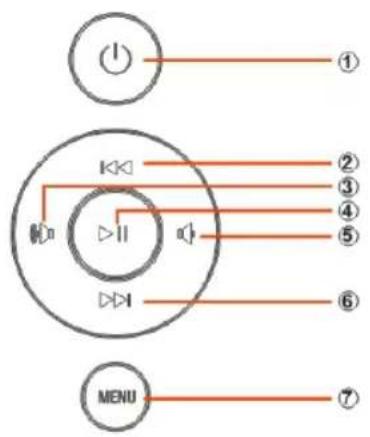

1.2 Tasten auf der Rückseite

① ② ③ ④ ⑤ ⑥ MENU ⑦

1. Ein/Aus
2. Aufwärts/Zurück
3. Lautstärke erhöhen/Nach rechts
4. Wiedergabe/Pause/OK
5. Lautstärke verringern/Nach links
6. Abwärts/Weiter
7. Menü/Verlassen/Return

1.3 Linke Seite des Rahmens

1. SD-/MMC-/SDHC CARD-Karte
2. Ohrhörerbuchse
3. USB
4. Mini-USB-Buchse
5. Stromversorgungseingang DC IN

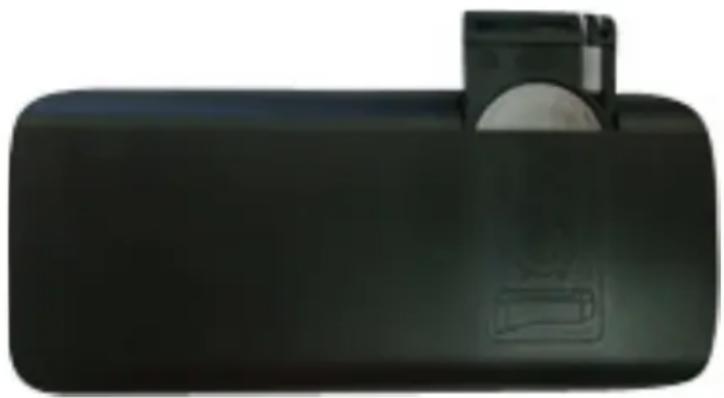

Batterien einsetzen und ersetzen2.

Drehen Sie die Fernbedienung um, drücken Sie den geriffelten Bereich des Batteriefachdeckels herunter und ziehen Sie dann den Halter heraus. Drücken Sie die Lithium-Batterie „CR2025“ so in den Halter, dass die Seite mit dem Pluszeichen (+) zu Ihnen zeigt. Setzen Sie die Halter wieder ein.

3.1. Stellen Sie den digitalen Bilderrahmen mit dem montierten Aufsteller auf einen ebenen, stabilen Untergrund und schließen Sie dann das eine Ende des Steckernetzteils in eine standardmäßige 110 - 240 V Netzsteckdose und das andere Ende in die DC IN-Buchse auf der linken Seite des Bilderrahmens.
3.2. Ziehen Sie den Schutzfilm des Displays langsam ab.
3.3. Entfernen Sie den Kunststoff- Abstandshalter aus dem Batteriefach und vergewissern Sie sich, dass eine Batterie in der Fernbedienung eingesetzt ist. Siehe „Batterien einsetzen und ersetzen“, wenn eine neue Batterie eingesetzt werden muss.
3.4. Das Gerät schaltet sich automatisch ein, wenn es mit Strom versorgt ist. Drücken Sie die Ein-/Austaste auf der Rückseite des Gerätes oder auf der Fernbedienung, um das Gerät ein- oder auszuschalten.

Bedienungshinweise4.

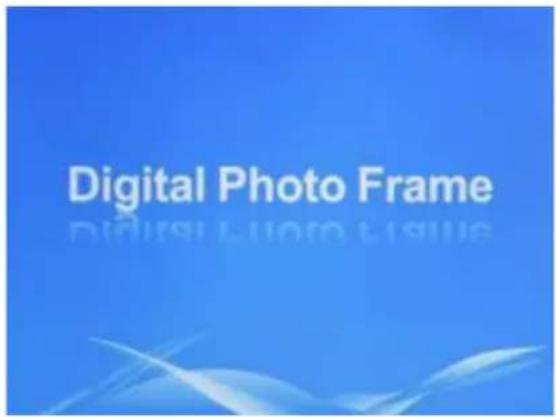

Nach dem Einschalten des Geräts werden der Startbildschirm und anschließend das Menü des integrierten Speichers angezeigt.

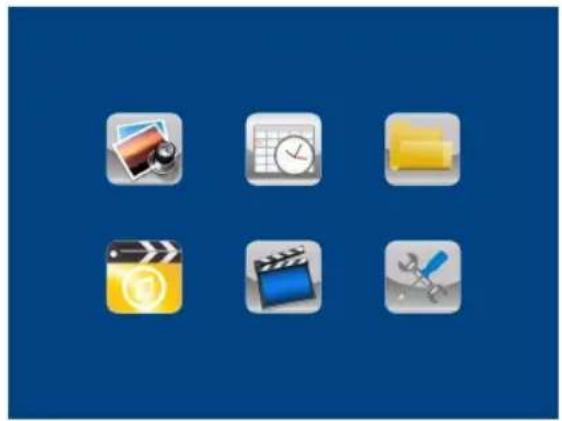

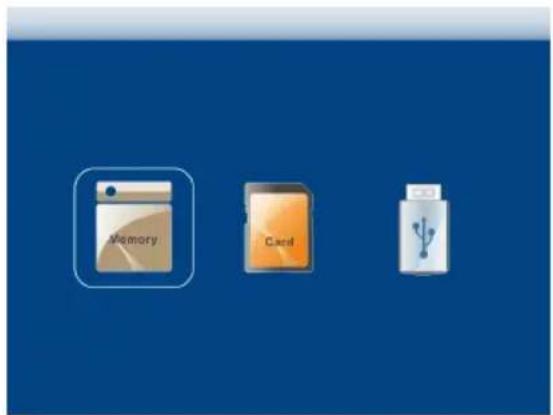

4.1 Speicherkarte und USB

Es werden SD-/MMC-/SDHC CARD-Speicherkarten und USB

2.0-Speichergeräte unterstützt. Nach dem Einsetzen einer Speicherkarte oder dem Anschluss eines

USB-Speichermediums beginnt automatisch die Wiedergabe der Diashow. Rufen Sie mit der Taste 📤 die Menüoptionen Foto, Video, Musik, Kalender, Datei oder Einstellungsmenüs auf. Wählen Sie mit den Tasten 🐎 🐎 auf der Fernbedienung die gewünschte Option aus und bestätigen Sie mit der Taste OK.

Rufen Sie das Hauptmenü mit der Taste

MENU am Bilderrahmen oder auf der Fernbedienung auf. Drücken Sie erneut die Taste MENU am

Bilderrahmen oder auf der

Fernbedienung, um das Speichergerät auszuwählen und bestätigen Sie mit der Taste OK.

Hinweis:

1) Stellen Sie sicher, dass auf der Speicherkarte oder dem USB-Gerät Bild-, Musik- und Videodateien im unterstützten Format vorhanden sind.
2) Wenn Bilder- und Musikdateien im unterstützten Format auf der Speicherkarte oder dem USB-Gerät vorhanden sind, startet die Diashow mit Hintergrundmusik automatisch.

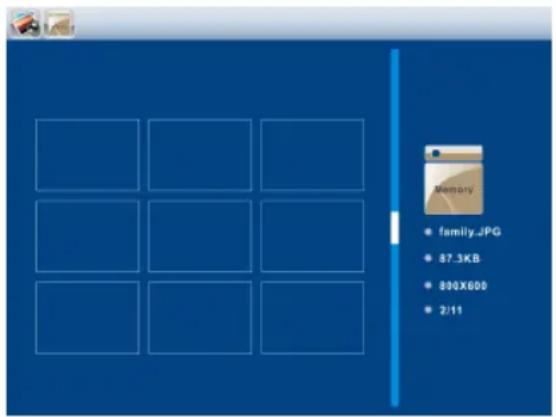

4.2 Fotomodus

memory family.JPG 87.3KB 800X600 2/11

Wählen Sie Photo und rufen Sie mit OK den 9-Bildermodus auf. Wählen Sie mit 🏠️ 🏠️ außen

Fernbedienung das Foto aus und zeigen Sie es mit OK an. Wenn die „Music“-Option auf „On“ eingestellt wurde, wird die Diashow mit Hintergrundmusik abgespielt. Die Musikdateien müssen sich auf dem gleichen Speichermedium befinden! Sie können mit den Lautstärketasten die Lautstärke anpassen. Sie können mit den Tasten ◀◀ ▶▶ auch zum vorigen oder nächsten Hintergrund-Musiktitel gehen.

Drücken Sie Setup. Sie können im Photo Setup-Menü verschiedene Einstellungen anpassen. Rufen Sie mit OK die Untermenüpunkte auf. Stellen Sie den Wert mit den Tasten ◀◀ ▶▶ auf der Fernbedienung ein und bestätigen Sie mit OK.

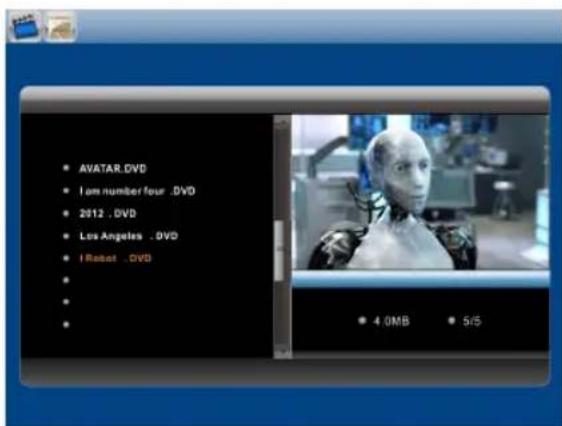

4.3 Videomodus

AVATAR.DVD I am number four .DVD 2012 .DVD Los Angeles .DVD I Reset .DVD 4.0MB 5/5

Wählen Sie Video-Modus aus und rufen Sie ihn mit OK auf. Wählen Sie mit UP 🔊 und DOWN 🔊 auf der Fernbedienung das Video aus der Wiedergabeliste aus und starten Sie anschließend die Wiedergabe mit OK.

Stellen Sie die Lautstärke mit ein.

Halten Sie im Video-Modus die Wiedergaben mit OK vorübergehend an oder setzen Sie sie mit einem erneuten Tastendruck fort.

Geben Sie mit die vorige oder nächste Videodatei wieder.

Drücken Sie Setup. Sie können im Video Setup-Menü verschiedene Einstellungen anpassen. Rufen Sie mit OK die Untermenüpunkte auf. Stellen Sie den Wert mit den Tasten ◀◀ ▶▶ auf der Fernbedienung ein und bestätigen Sie mit OK.

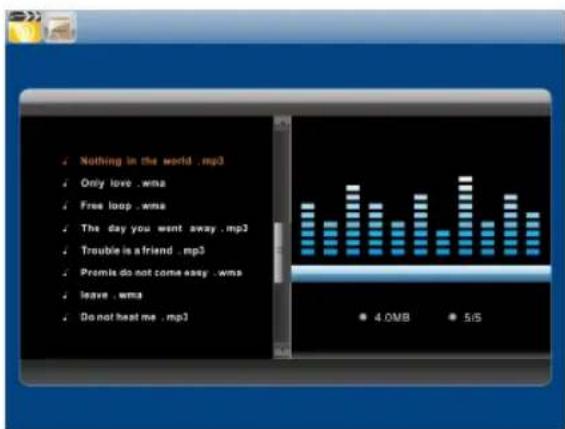

4.4 Musikmodus

Wählen Sie den Music-Modus und rufen Sie ihn mit OK auf. Wählen Sie die Musik in der Wiedergabeliste mit UP/DOWN am Bilderrahmen oder mit auf der Fernbedienung aus.

Starten Sie die Wiedergabe anschließend mit OK oder halten Sie sie vorübergehend an. Ein langer Tastendruck auf 🔊emöht oder verringert die Lautstärke.

Halten Sie im Musikmodus die Wiedergabe mit OK vorübergehend an oder setzen Sie sie mit einem erneuten Tastendruck fort. Sie können die vorige oder nächste Musikdatei mit den Tasten ◀◀ oder ▶▶ am Bilderrahmen wiedergeben. Sie können die Musik mit den Tasten ◀◀ oder ▶▶ auf der Fernbedienung schnell vor- oder zurücklaufen lassen.

Drücken Sie Setup. Sie können im Music Setup verschiedene Einstellungen auswählen. Drücken Sie OK, um die Untermenüoptionen aufzurufen. Stellen Sie den Wert mit den Tasten ◀◀ ▶▶ auf der Fernbedienung ein und bestätigen Sie mit OK.

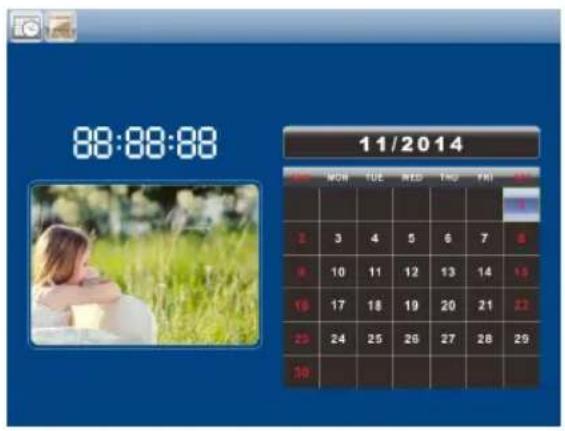

Kalender5.

88:88:88 11/2014 MON TUE WED THU FRI 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

Wählen Sie im Hauptmenü die Option Calendar und rufen Sie sie mit der Taste OK auf. Es wird ein Kalender mit einem Diashowfenster auf der linken Seite angezeigt.

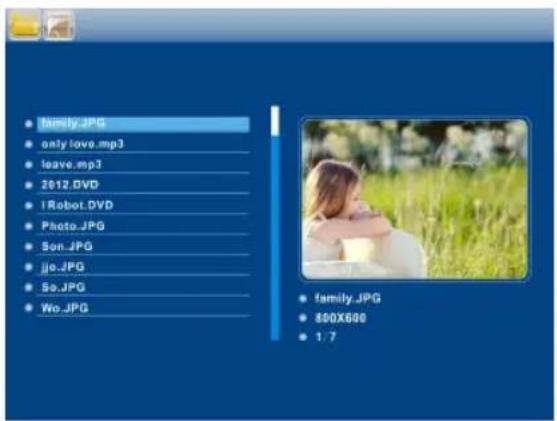

Datei6.

family.JPG only love.mp3 leave.mp3 2012.DVD iRobot.DVD Photo.JPG Son.JPG jio.JPG So.JPG Wo.JPG family.JPG 800X600 1/7

Wählen Sie im Hauptmenü File und im Anschluss OK aus, um das Menü aufzurufen. Sie können in allen Dateien auf dem ausgewählten Speichermedium scrollen. Mit UP und DOWN können Sie eine Datei auswählen und anschließend mit OK bestätigen.

Rufen Sie im Hauptmenü File auf und drücken Sie dann Foto/Musik/Video, um den Unterordner aufzurufen. Wählen Sie eine Datei aus und drücken Sie zum Kopieren oder Löschen anschließend die Taste ▶▶▶ auf der Fernbedienung.

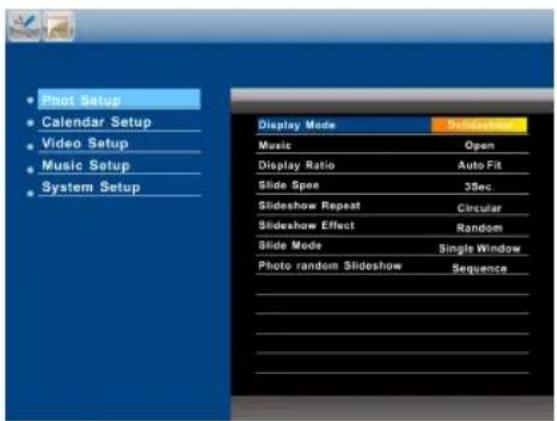

Einstellungen7.

Phot Setup Calendar Setup Video Setup Music Setup System Setup Display Mode Buildaway Mode Music Open Display Ratio Auto Fit Slide Speed 3Sec Slideshow Repeat Circular Slideshow Effect Random Slide Mode Single Window Photo random Slideshow Sequence

Wählen Sie im Hauptmenü Setup aus, drücken Sie OK, um das Setupmenü aufzurufen, und markieren Sie mit UP

und DOWN

Hauptmenüoption. Rufen Sie mit OK die Untermenüoptionen auf. Stellen Sie die Werte mit ◀◆◆und bestätigen Sie mit OK.

Hinweis: Nachdem Sie für einen Menüpunkt eine Einstellung vorgenommen haben und zum nächsten Punkt gehen, wird der Modus bzw. werden die Daten automatisch gespeichert.

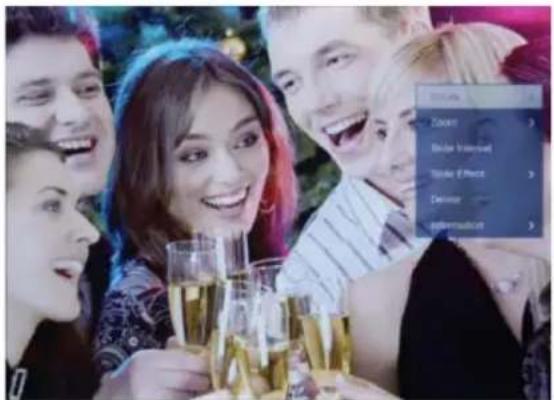

Hinweis: Zeigen Sie im Pausemodus der Diashow, Musik- oder Videowiedergabe mit einem langen Tastendruck auf Setup die Bedienungsoptionen für Foto/Musik/Video auf der rechten Seite an.

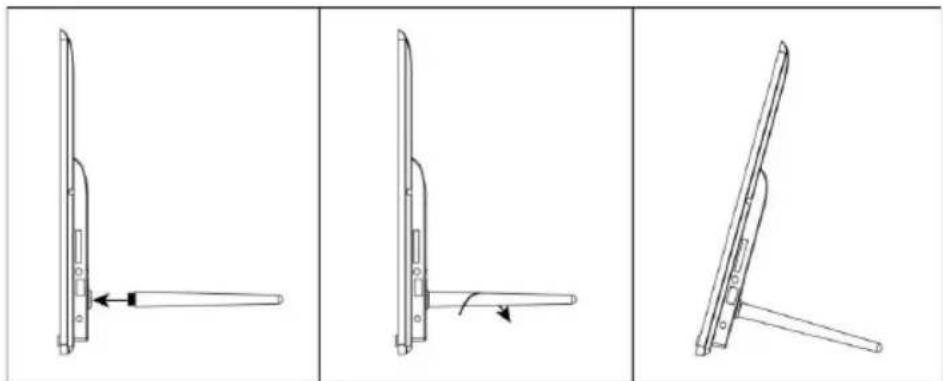

Montageanweisung für den Aufsteller8.

Stecken Sie den Aufsteller in den Steckplatz des digitalen Bilderrahmens und drehen Sie ihn im Uhrzeigersinn. Achten Sie darauf, dass der Aufsteller verriegelt wurde, bevor Sie den Bilderrahmen aufstellen. Siehe nachstehende Abbildung.

• Steckernetzteil: Eingang AC 100-240 V 50/60 HZ, Ausgang DC: 9 V/1,5 A
• Bildformate: JPEG
  ● Audioformate: MP3 und WMA
• Videoformate: MPEG1, MPEG2, MPEG4, AVI, M-JPEG und H.264
• Speicherkarten: SD/MMC/SDHC CARD
• USB: USB-Host- und Mini-USB
  ● Bildschirmparameter:

Größe: 12.1 Inch (30,7 cm) TFT

Auflösung: 1024 x 768 Bildpunkte

Kontrast: 300:1

Bildformat: 4:3

Helligkeit: 220 cd/m²

Reaktionszeit: 20 ms

Betrachtungswinkel: 60° (links/rechts/vertikal, 40° (horizontal).

Betriebstemperatur: 0 °C bis 40 °C, Luftfeuchtigkeit: 10 bis 85 %

PC-Anschluss10.

Sie können das Gerät mit einem USB-Kabel zum Kopieren, Löschen und Bearbeiten von Dateien an einen PC anschließen.

A. Schalten Sie den digitalen Bilderrahmen ein und verbinden Sie ihn dann mit dem USB-Kabel mit Ihrem PC. Der Bilderrahmen unterstützt Windows 2000/XP/Vista/7/8.
B. Das Gerät wird automatisch erkannt und auf dem Bildschirm wird die Meldung „PC Connecting“ (Verbinde mit PC) angezeigt. Sie können Dateien im internen Speicher oder auf einem Speichergerät, das in den Bilderrahmen eingesteckt wurde, bearbeiten oder löschen sowie Dateien auf oder vom Computer kopieren. Sie müssen die digitalen Bilderrahmen neu starten, nachdem Sie den Vorgang beendet haben.

HINWEIS: Das USB-Kabel während des Betriebs niemals entfernen. Andernfalls kann der digitale Bilderrahmen beschädigt werden. Drücken Sie das Symbol „Hardware sicher entfernen“ auf dem Computer, um die PC-Verbindung zu trennen.

Problembehebung11.

Wenn Probleme mit Ihrem Bilderrahmen auftreten, lesen Sie bitte diesen Abschnitt und das Benutzerhandbuch. Wenn Sie weitere Hilfe benötigen, wenden Sie sich bitte an den autorisierten Kundendienst.

• Keine Stromversorgung:

Bitte kontrollieren Sie, ob der Stecker korrekt eingesteckt ist.

● Fernbedienung funktioniert nicht:

Vergewissern Sie sich, dass die Batterien noch genug Kapazität haben (unter normalen Bedingungen hat die Batterie eine Lebenserwartung von einem halben Jahr). Tauschen Sie die Batterie ggf. aus.

- Die Speicherkarte oder das USB-Speichermedium kann nicht gelesen werden:

Bitte kontrollieren Sie, ob sich auf der Speicherkarte oder dem USB-Speichermedium Daten befinden.

Leere Medien können nicht gelesen werden.

● Die Datei kann nicht wiedergeben werden:

Bitte vergewissern Sie sich, dass das Dateiformat mit dem Bilderrahmen kompatibel ist.

- Der Bildschirm ist zu hell oder zu dunkel:

Bitte stellen Sie die Helligkeit oder den Kontrast im Setupmenü ein.

● Die Farbe ist zu kräftig oder es wird nur Schwarz-Weiß angezeigt.

Bitte stellen Sie die Farbe und den Kontrast im Setupmenü ein.

- Kein Ton:

Vergewissern Sie sich, dass die Lautstärke korrekt eingestellt und nicht stummgeschaltet ist.

Cautions

BRAUN Photo Technik GmbH

Merkustrasse 8

72184 Eutingen, Germany

www.braun-phototechnik.de
