BEDIENUNGSANLEITUNG KTD1020 Soundmaster

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten und Verpackungen, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Entfernen Sie dazu ggf. Batterien und personenbezogene Daten vor der kostenlosen Entsorgung und fragen Sie Ihre Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Gefahr elektrischer Schläge Gerät nicht öffnen! Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich ab- geben wo Batterien und Akkus der betreffenden Art verkauf werden. Batterien und Akkus bitte nur in entladenem Zustand abgeben. *) gekennzeichnet mit Cd = Cadmium, Hg =Quecksilber, Pb = Blei

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.

• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.

• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

• Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.

• Niemals mit Feuchtigkeit in Verbindung bringen.

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.

• Betreiben Sie das Gerät nur in einem gemäßigten Klima.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.

• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.

• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.

• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.

• Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.

• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.

• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.

• Decken Sie niemals die Belüftungsöffnungen zu!!!

• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.

• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.

• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.KTD1020 / Deutsche Bedienungsanleitung

• Drücken um das Gerät Ein zu schalten, Drücken und halten um Aus zu schalten

• Drücken um die Quelle zu wechseln /PAIR

• Drücken um das CD-Laufwerk zu öffnen

• Im BT Modus, drücken und halten um ein BT Gerät zu verbinden, oder um eine bestehende BT Verbindung zu trennen.

• Drücken um den vorherigen Titel im CD/USB/FM/BT Modus zu wählen BACK

• Drücken um einen Schritt zurück zu gehen 1/2/3

• Im DAB/FM Modus, Drücken um Festsender abzurufen

• Im DAB/FM Modus, gedrückt halten um einen Festsender zu speichern

• Im CD-Modus, kurz drücken um Titel 1,2 oder 3 zu wählen

• Drücken für Play und Pause (CD/USB/BT)

• Drücken um den nächsten Titel im CD/USB/ DAB/FM/BT Modus zu wählen INFO/MENU

• Drücken um Informationen anzuzeigen

• Drücken um das Menü aufzurufen OK/NAVIGATE

• Drücken um die Auswahl zu bestätigen

• Drehen um die Lautstärke zu verringern oder zu erhöhen.

• Drehen um zwischen den Auswahlmöglichkeiten auf und ab zu navigierenKTD1020 / Deutsche Bedienungsanleitung

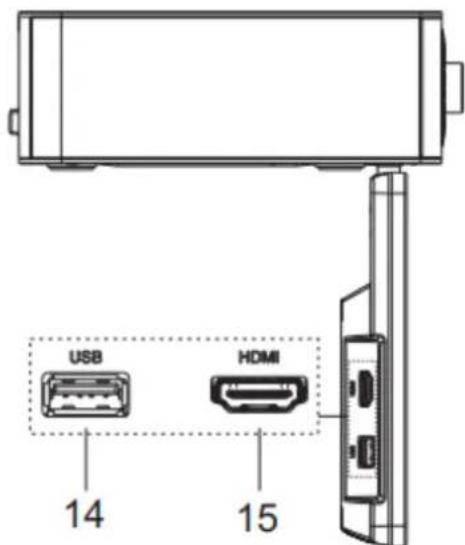

• Verbinden Sie ein USB-Gerät um Dateien abzuspielen

• Verbinden Sie ein Smartphone um es zu laden HDMI

• Verbinden Sie den TV über ein HDMI Kabel mit einem kompatiblem Abspielgerät (z.B. DVD-Player)

PCMCIA *steckplatz für externe (CA)-Module. (Pay- TV Karten)

DC Eingang TV-Antennen Anschluss

DAB/FM Antennen AnschlussKTD1020 / Deutsche Bedienungsanleitung

• Schaltet das Gerät Ein oder in Standby MIX/SUBT

• Wählen der Untertitelsprache im DVB-T2/ DVB-C Modus TEXT

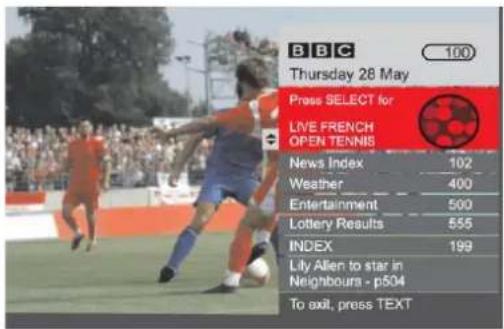

• Zeigt gleichzeitig TV-Bild und Teletext an CANCEL/AUDIO

• Ändert die Audiosprache im DVB-T2/DVB-C *Teletext schließen im DVB-T /DVB-C Modus. TV/

• Vergrößert die Teletext Seite

• Wechselt zwischen TV und Radio Modus bei DVB-T2/DVB-C GREEN Taste/A-B

• Teletext “Grüne” Taste in DVB-T2/DVB-C

• Wiederholt den gewünschten Titel auf CD. RED Taste/BROWSE

• Teletext “Rote” Taste in DVB-T2/DVB-C

• Aktiviert oder Deaktiviert die “Durchstöbern” Funktion CD.

*Play/Pause im BT/CD/USB Modus

• Drücken und halten für schnellen Rücklauf im CD und USB-Modus

• Drücken um den vorherigen Titel im CD und USB-Modus zu wählen SOURCE

• Wiederholt drücken um die Quelle auszuwählen. (DAB/FM/BT/TV/CD)

• Drücken um im Menü nach oben zu navigieren

• Drücken um im Menü nach links zu navigieren

• Drücken um im Menü nach unten zu navigierenKTD1020 / Deutsche Bedienungsanleitung

• Drücken um das Menü anzuzeigen GUIDE

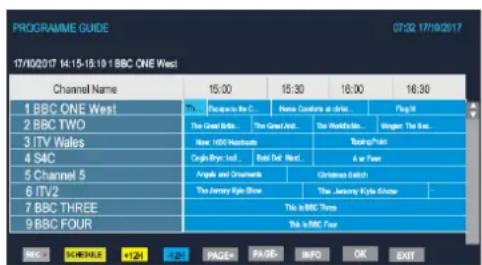

• zeigt den „TV-Guide“ im DVB-T2/DVB-C Modus an. P+/-

• Drücken um zum Anfang des aktuellen/vorherigen/nachfolgendem Album zu springen

• Drücken um den vorherigen/nächsten Festsender in FM, DAB and DVB-T2/ DVB-C zu gelangen. 0-9 Numerisch

• Drücken um das CD-Laufwerk zu öffnen HOLD/INFO

• Videotext auf aktueller Seite halten in DVB-T2/DVB-C;

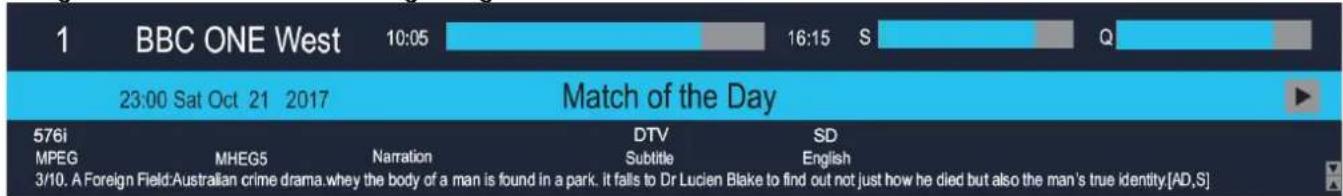

• Zeigt die aktuell gespielten Senderinformationen an (DVB-T2/DVB- C/DAB/FM/CD) SUBPAGE/PAGE+/-

• Zeigt unter-Seiten im Teletext an DVB- 2/DVB-C;

• Zeigt die nächste Seite in der Favoriten Liste im DVB-T2/DVB-C Modus. REVEAL/FAV

• Zeigt die ausgeblendeten Teletext Informationen an in DVB-T2/DVB-C;

• Um ein Bild von einer CD oder einem USB zu vergrößern oder zu verkleinern.

• Wiederholt die Wiedergabe von CD und USB.

• Drücken um die Wiedergabe von CD/USB zu stoppen

• Drücken und halten für schnellen Vorlauf im CD und USB-Modus

• Drücken um den nächsten Titel bei CD und USB zu wählen.

• Drücken um nächsten Sender zu wählen (DAB/FM)

• Drücken für manuelles einstellen (FM)

• Drücken und halten für einen automatischen Suchlauf (FM) /PAIR/

• Drücken um zum vorherigen Menu zurückzukehren

• Drücken und halten um eine BT Verbindung herzustellen oder die bestehende zu beenden

• Einen Anruf beenden OK Taste

• Auswahl bestätigen (BT/CD/USB)

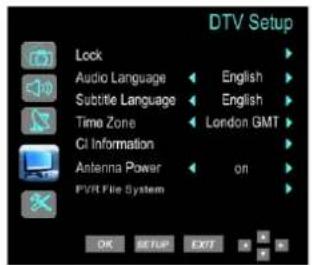

• Drücken um im Menü nach rechts zu navigieren TV SETUP TV-Setup Menü öffnen / schließen. V+/-

• Drücken um die Lautstärke zu verringern / erhöhen

• Drücken zum Stummschalten / Stummschalten aufheben PROGRAM *Zum Programmieren von CD/Sendern (DAB, FM und DVB-T2/DVB-C) *Gedrückt halten um Festsender zu speichernKTD1020 / Deutsche Bedienungsanleitung

MONTAGE BESCHREIBUNG

mit Abstandshalter ohne Abstandshalter

2.KTD1020 / Deutsche Bedienungsanleitung

1. Drücken Sie auf die Markierung auf der Abdeckung des Batteriefachdeckels und ziehen Sie

2. Legen Sie zwei AAA Batterien in das Batteriefach ein. Achten Sie dabei darauf, dass die

Polarität der Batterien, (+) und (-), mit der im Batteriefach gekennzeichneten Polarität, übereinstimmt.

3. Schließen Sie das Batteriefach.

INSTALLATION Netzanschluss Achtung:

Gefahr von Produktschäden! Vergewissern Sie sich, dass die Versorgungsspannung mit der auf dem Typenschild des Netzteils angegebenen Spannung übereinstimmt.

Stecken Sie den kleinen Stecker in die DC IN Buchse auf der Rückseite des Gerätes und stecken Sie den Netzadapter in eine normale Netzsteckdose.

Ziehen Sie unbedingt den Netzadapter aus der Steckdose, wenn das Gerät über einen längeren Zeitraum nicht benötigt wird. Automatische Standby-Schaltung (ERP) Das Gerät schaltet nach 20 Minuten automatisch in Standby wenn kein Audio-Signal vorhanden ist. Um das Gerät wieder einzuschalten, drücken Sie die “ ” Taste. Wenn das Gerät zum ersten Mal in Betrieb genommen wird, startet der Einrichtungsassistent automatisch. HAUPTMENÜ (QUELLENAUSWAHL) Durch drücken der “SOURCE” Taste auf der Fernbedienung oder der “ ” Taste am Gerät, können Sie zwischen folgenden Quellen wählen: DAB, FM, Bluetooth®, CD, TV (Im TV-Modus wählen Sie DVB-T2/DVB-C/HDMI/USB mit der „SETUP“ Taste aus)

GRUNDBEDIENUNG Power EIN/AUS Drücken Sie die “ ” Taste am Gerät oder drücken Sie die “ ” Taste auf der Fernbedienung um das Gerät einzuschalten. Drücken und halten Sie die “ ” Taste am Gerät oder auf der Fernbedienung erneut um das Gerät wieder aus zu Schalten. Einstellen der Lautstärke Drehen Sie den “VOLUME“ Knopf am Gerät oder drücken Sie die “V+/-” Tasteauf der Fernbedienung um die Lautstärke zu erhöhen oder zu verringern.KTD1020 / Deutsche Bedienungsanleitung

Hinweis: Wenn Sie die Lautstärke über 26 einstellen, das Gerät ausschalten und wieder einschalten, startet das Gerät automatisch mit der werksseitig voreingestellten Lautstärke. Stummschalten Drücken Sie während des Betriebs die “ ” Taste auf der Fernbedienung und das Gerät wird Stummgeschalten. Bei erneutem drücken der “ ” Taste oder bei drücken der “V +/-” Taste auf der Fernbedienung heben Sie die Stummschaltung wieder auf.

EQUALISER Sie haben die Auswahl zwischen verschiedenen EQ Einstellungen zu wählen: Normal, Klassik, Jazz, Pop, Rock, und Mein EQ. In der “Mein EQ” können Sie nach Ihren Vorlieben Höhen und Tiefen verändern.

ZEIT/DATUM Stellen Sie die Uhrzeit manuell ein oder aktualisieren Sie automatisch, das Zeitformat, die Zeitzone und Sommer- / Winterzeit. BELEUCHTUNG Sie können die Displayhelligkeit während des Betriebs und im Standby anpassen. (Im Betrieb) Hell, Mittel oder Dunkel. (In Standby) Hell oder Mittel. SPRACHE Sie können die Sprache nach Ihren Wünschen einstellen. DAB Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, wird ein automatischer Suchlauf gestartet um empfangbare Sender anzuzeigen. Es kann aus folgenden Gründen vorkommen, dass Sie einen manuellen Suchlauf starten müssen: ➢ Von Zeit zu Zeit können neue Sender hinzukommen. ➢ Sender können abgeschalten werden oder nichtmehr empfangen werden (Derartige Sender werden in der Senderliste mit einem Fragezeichen vor dem Namen angezeigt). ➢ Wenn die Empfangslage während des ersten Suchlaufs nicht gut genug war (z.B die Antenne war nicht ausgefahren), kann es vorkommen das Sie eine unvollständige oder leere Senderliste angezeigt bekommen. ➢ Wenn Sie bei einigen Sendern einen schlechten Empfang haben, der dazu führt, dass der Ton unterbrochen wird, möchten Sie möglicherweise nur Sender mit guter Signalstärke auflisten.

Drücken Sie die “ ” Taste am Gerät oder die „SOURCE“ wiederholt bis “DAB” am Display angezeigt wird.KTD1020 / Deutsche Bedienungsanleitung

Vollständiger Suchlauf Drücken Sie die “MENU” Taste auf der Fernbedienung oder drücken und halten Sie „INFO/MENU“ am Gerät, wählen Sie mit den “▲ / ▼” Tasten die Funktion “Vollständiger Suchlauf” und drücken Sie die “OK” Taste um zu bestätigen. Das Gerät startet nun den Suchlauf. Sobald der Suchlauf beendet ist, spielt das Gerät den zuletzt gehörten Sender ab oder spielt den ersten Sender der Senderliste. Senderauswahl

1. Verwenden Sie die “▲ / ▼” Tasten auf der Fernbedienung oder die „ / ” am Gerät um

den nächsten oder vorherigen Sender aus der Senderliste auszuwählen.

2. Drücken Sie “OK” auf der Fernbedienung oder am Gerät um den Sender auszuwählen.

Einige Stationen sind Sekundärdienste, die einem Primärkanal zugeordnet sind und nur zu bestimmten Zeiten verfügbar sind. Jede Station, die über zugehörige Nebenleistungen verfügt, wird mit einem nach rechts gerichteten Doppelmast angezeigt. Die sekundären Radiosender sind immer neben ihrer Primärstation aufgelistet, anstatt dass der Normalzustand durch ein doppeltes Zeichen nach links angezeigt wird. Manueller Sendersuchlauf Neben dem automatischen Sendersuchlauf können Sie auch einen manuellen Sendersuchlauf auf einer bestimmten Frequenz/Kanal durchführen. Dies kann nützlich sein, um Ihre Antenne so einzustellen, dass ein bestmöglicher Empfang erreicht wird und einen bestimmten Kanal zu scannen, um die Senderliste zu aktualisieren.

1. Drücken Sie die “MENU” Taste auf der Fernbedienung oder drücken und halten Sie die

„INFO/MENU“ Taste am Gerät.

2. Wählen Sie “Manueller Suchlauf” und drücken Sie ”OK” um zu bestätigen.

3. Wählen Sie mit den “▲ / ▼” Tasten auf der Fernbedienung oder drehen Sie den

“NAVIGATE” Knopf am Gerät um den gewünschten Kanal/Frequenz auszuwählen und drücken Sie “OK” zur Bestätigung.

4. Das Display zeigt eine Live-Anzeige der empfangbaren Signalstärke auf der gewählten

5. Einstellungen an Ihrer Antenne werden durch die Empfangssignalstärke angezeigt.

Hinweis: Das etwas größere Rechteck zeigt den Schwellenwert für die Audioqualität an - wenn die Signalstärke, wie durch die durchgezogenen Rechtecke angezeigt, unter diesen Schwellenwert fällt, verschlechtert sich die Audioqualität. Gleichzeitig sucht das Gerät nach beliebigen DAB- Sendern auf der gewählten Frequenz und aktualisiert die Senderliste mit allen neu gefundenen Sendern. Um einen gefundenen Sender anzuhören, kehren Sie zum Bildschirm „Aktuelle Wiedergabe" zurück und wählen Sie den gewünschten Sender wie gewohnt aus der Senderliste aus.

Festsender Sie können maximal 40 Festsender abspeichern.KTD1020 / Deutsche Bedienungsanleitung

1. Wählen Sie den gewünschten Radiosender.

2. Drücken und halten Sie die Taste “PROGRAM” auf der Fernbedienung für etwa 3~5

Sekunden bis „Programm speichern“ im Display angezeigt wird. Die Programmplätze 1-40 werden mit „Leer“ oder dem gegenwärtigen gespeicherten Sender angezeigt.

3. Verwenden Sie die Tasten “ / ” auf der Fernbedienung oder drehen Sie den

“NAVIGATE” Knopf am Gerät um den gewünschten Speicherplatz auszuwählen. Drücken Sie “OK” auf der Fernbedienung um die Auswahl zu bestätigen. Nach Abschluss geht das Gerät wieder in den Normalmodus zurück.

Hinweis: Sollte ein Speicherplatz bereits belegt sein, kann ein neuer Sender einfach überspeichert werden. Ein separates Löschen der Sender ist nicht notwendig. Festsender abrufen Drücken Sie die “PROGRAM” Taste, im Display wird “Programm aufrufen” angezeigt. Wählen Sie mit den Tasten “ / ” auf der Fernbedienung oder drehen Sie den “NAVIGATE“ Knopf am Gerät um den gewünschten Sender auszuwählen. Drücken Sie anschließend die “OK” Taste am Gerät oder auf der Fernbedienung um die Auswahl zu bestätigen. DAB-Information Während der Wiedergabe eines Senders zeigt der Bildschirm den Sendernamen und DLS (Dynamic Label Segment) Informationen, die vom Sender übertragen werden, wie z. B. Programmname, Titel und Kontaktdaten. Lange DLS-Info, über 16 Zeichen werden im Display gescrollt. Jedes Mal wenn Sie die Taste “INFO” drücken, wechseln Sie zur nächsten Information: DLS Text, DL Plus Information (Diese sind nur verfügbar sofern diese vom Sender angeboten werden), Signalstärke, Genre, Kanal/Frequenz, Signalfehlerrate, Bit-Rate, DAB Variante, Zeit und Datum. Hinweis: DL Plus stellt zusätzliche Informationen dar, die von Sendern ausgestrahlt und auf Ihrem Radio zwischengespeichert werden können. Um jederzeit zum Standardbildschirm zurückzukehren, halten Sie die Taste “INFO" gedrückt bis der Standardbildschirm erscheint. Senderliste bereinigen (entfernt nicht mehr verfügbare Sender) Drücken Sie die “MENU” Taste und wählen Sie die Funktion “Sender bereinigen” und wählen Sie „JA“. Drücken Sie anschließend die Taste “OK” zur Bestätigung. Alle Sender, die mit “?” gekennzeichnet sind, werden aus der Senderliste gelöscht.KTD1020 / Deutsche Bedienungsanleitung

Dynamic Range Compression (DRC) Diese Funktion reduziert den Unterschied zwischen der lautesten und der leisesten Audioübertragung. Dadurch werden leise Töne vergleichsweise lauter und laute Töne vergleichsweise leiser. Hinweis: DRC funktioniert nur, wenn es vom Sender für einen bestimmten Sender aktiviert wird Ändern der DRC Einstellung

1. Drücken Sie die “MENU” Taste auf der Fernbedienung oder drücken und halten Sie die

„INFO/MENU“ Taste am Gerät.

2. Wählen Sie “DRC” und drücken Sie “OK” zum Bestätigen.

3. Wählen Sie aus einer der verfügbaren Optionen: DRC stark | schwach | aus.

FM/UKW UKW-Radio empfängt analoges Radio innerhalb des UKW Frequenzbereiches und zeigt RDS (Radio Data System) Informationen an (sofern ausgestrahlt). Drücken Sie wiederholt die “ “ Taste am Gerät bis „FM“ im Display ausgewählt ist oder Sie drücken auf der Fernbedienung die “FM” Taste um die Funktion auszuwählen. Sendersuchlauf im UKW-Modus Automatischer Sendersuchlauf Drücken Sie die “BROWSE” Taste auf der Fernbedienung. Das Gerät startet den Sendersuchlauf und zeigt die aktuelle Frequenz im Display an. Die gefundenen Sender werden in der Senderliste abgespeichert. Manueller Sendersuchlauf Drücken Sie die “ / ” Taste auf der Fernbedienung oder drehen Sie den “NAVIGATE” Knopf am Gerät um die Frequenz in 50 kHz Schritten manuell abzustimmen. Festsender Sie können bei diesem Gerät maximal 40 Festsender abspeichern. UKW-Information Während der Wiedergabe des UKW-Radiosenders zeigt der Bildschirm die Frequenz des Radiosenders. Wenn RDS-Informationen verfügbar sind, werden Sendernamen und weitere „Radiotext“-Informationen angezeigt. Wenn keine Informationen nur über die Frequenz verfügbar sind, wird eine Meldung „Kein Radiotext" angezeigt. Jedes Mal wenn Sie die Taste “INFO” drücken wechseln Sie zur nächsten Information: RDS-Radiotext, Programmtyp, Frequenz, Mono/Stereo, Uhrzeit und Datum. Um zum Standardbildschirm zurückzukehren halten Sie die Taste „INFO" gedrückt bis der Standardbildschirm angezeigt wird.KTD1020 / Deutsche Bedienungsanleitung

Suchlaufeinstellungen Standardmäßig stoppt der UKW-Suchlauf an jedem verfügbaren Sender (Normale Sender). Dies kann zu einer schlechten Audioqualität bei schwachen Sendern führen. Die Auswahlmöglichkeiten sind: Nur starke Sender | Normale Sender | Alle Sender. Sie können die Einstellung folgendermaßen ändern:

1. Drücken Sie die “MENU” Taste auf der Fernbedienung oder am Gerät.

2. Wählen Sie “Suchlauf-Einstellung” und drücken Sie “OK” zum Bestätigen. Wählen Sie “Nur

starke Sender” und bestätigen erneut mit der “OK” Taste. Audioeinstellungen Standardmäßig werden alle Stereosender in Stereo wiedergegeben. Bei schwachen Sendern kann dies zu einer schlechten Audioqualität führen. Die Audioqualität kann mit Mono verbessert werden. Im Menü „Audio-Einstellungen“ sind die Auswahlmöglichkeiten: Stereo möglich | Nur Mono.

1. Drücken Sie die Taste “MENU” am Gerät oder auf der Fernbedienung.

Wählen Sie den Punkt “Audio-Einstellung” und drücken Sie die Taste “OK” zum Bestätigen. Wählen Sie “Nur Mono” und drücken Sie erneut die “OK” Taste zum Bestätigen. BLUETOOTH

HINWEIS: Es kann keine Verbindung zu Bluetooth

Kopfhörern / Bluetooth

Lautsprechern hergestellt werden. Sie können Titel von einem Mediengerät anhören, wenn es über Bluetooth mit dem Gerät verbunden ist. Sie müssen Ihr Bluetooth-Gerät mit diesem Gerät verbinden, bevor Sie es zum ersten Mal verbinden. Bluetooth-Gerät Verbinden Hinweis:

Die Reichweite zwischen diesem Gerät und einem Bluetooth-Gerät beträgt max. 10 Meter (ohne Objekt zwischen dem Bluetooth-Gerät und dem Gerät).

Bevor Sie ein Bluetooth-Gerät an dieses Gerät anschließen, stellen Sie sicher, dass Sie die Funktionen des Geräts kennen.

Jedes Hindernis zwischen diesem Gerät und dem Bluetooth-Gerät kann die Reichweite verringern.

Wenn die Signalstärke schwach ist, kann es sein, dass sich Ihr Bluetooth-Gerät trennt, aber es wechselt automatisch wieder in den Kopplungsmodus.

1. Drücken Sie wiederholt die “ “ Taste am Gerät oder die „SOURCE“ Taste auf der

Fernbedienung bis “Bluetooth” im Display erscheint. Sollte das Gerät mit keinem Bluetooth- Gerät verbunden sein wechselt es automatisch in den Pairing-Modus oder Sie müssen die “PAIR” Taste gedrückt halten bis ein Signalton ertönt, um die Kopplung zu starten.KTD1020 / Deutsche Bedienungsanleitung

2. Aktivieren Sie die Bluetooth-Funktion an Ihrem Bluetooth-Gerät und starten Sie den

Suchlauf. „KTD1020“ erscheint auf Ihrem Bluetooth-Gerät.

3. Um die Bluetooth-Funktion zu trennen, wechseln Sie zu einer anderen Funktion am Gerät

oder deaktivieren Sie die Funktion von Ihrem Bluetooth-Gerät aus. Tipps: ➢ Wenn bereits eine Verbindung besteht, drücken Sie die Taste „PAIR", um den Kopplungsmodus wieder zu aktivieren. Die bestehende Verbindung wird unterbrochen. ➢ Die Einheit wird auch getrennt, wenn Ihr Gerät außerhalb des Betriebsbereichs bewegt wird. ➢ Wenn Sie Ihr Gerät wieder an dieses Gerät anschließen möchten, legen Sie es in den Betriebsbereich. ➢ Wenn das Gerät über den Betriebsbereich hinausbewegt wird, überprüfen Sie bei der Rückführung, ob das Gerät noch an das Gerät angeschlossen ist. ➢ Wenn die Verbindung unterbrochen wird, befolgen Sie die obigen Anweisungen, um Ihr Gerät erneut mit dem Gerät zu verbinden. Wiedergabe vom Bluetooth-Gerät

Wenn das verbundene Gerät den “Advanced Audio Distribution Profile (A2DP)” unterstützt, können Sie über dieses Gerät Musik hören, die auf dem Gerät gespeichert sind.

Wenn das verbundene Gerät auch das “Audio Video Remote Control Profile (AVRCP)” unterstützt, können Sie mit der Fernbedienung dieses Gerätes die Wiedergabe steuern.

1. Verbinden Sie Ihr Bluetooth-Gerät mit diesem Gerät.

2. Starten Sie die Wiedergabe (sofern A2DP unterstützt wird).

3. Verwenden Sie die Fernbedienung um das Gerät zu steuern (sofern AVRCP unterstützt

Um die Wiedergabe zu starten / unterbrechen drücken Sie die „ “ Taste.

Um einen Titel zu wählen drücken Sie die Taste “ ” oder “ ”. Freisprechfunktion Bei bestehender Bluetooth Verbindung, können Sie eingehende Anrufe mit der „ “ Taste annehmen. Das Telefonat wird nun über die Lautsprecher und das eingebaute Mikrofon geführt. Zum beenden des Anrufs, drücken Sie die „ “ Taste auf der Fernbedienung oder die „BACK“ Taste am Gerät. Soll der eingehende Anruf abgelehnt werden, drücken Sie die „ “ Taste auf der Fernbedienung oder die „BACK“ Taste am Gerät.KTD1020 / Deutsche Bedienungsanleitung

CD-WIEDERGABE Falsche Verwendung kann Schäden am Gerät verursachen! Legen Sie keine Datenträger in das CD-Laufwerk, die sich von normalen CDs unterscheiden (z.B.: mini-discs). Legen sie stets nur eine CD in das Laufwerk.

1. Drücken Sie wiederholt die “ “ Taste am Gerät, oder die „SOURCE“ Taste auf der

Fernbedienung bis im Display „CD“ erscheint oder Sie drücken auf der Fernbedienung die “CD” Taste um die Funktion zu wählen.

2. Drücken Sie die “ “ Taste um das CD-Fach zu öffnen. Legen Sie die CD ein (Mit der

Beschriftung nach oben).

3. Drücken Sie erneut die “ “ Taste um das CD-Fach zu Schließen. Das Gerät startet

automatisch die Wiedergabe.

4. Um die Wiedergabe zu unterbrechen drücken Sie die ” “ Taste.

5. Um die Wiedergabe fortzusetzen drücken Sie erneut die “ “ Taste.

6. Drücken Sie die “ ” Taste auf der Fernbedienung um die Wiedergabe zu stoppen.

Hinweis: Während der Wiedergabe der CD werden die aktuelle Titelnummer und die abgespielte Zeit angezeigt.

Hörbuch Funktion Sie können die Wiedergabe unterbrechen und an der Stelle fortsetzen, an der die Wiedergabe gestoppt wurde (RESUME) wenn Sie die Taste „ “ drücken und das Gerät ausschalten oder die Funktion wechseln. Wenn Sie die Taste „ “ drücken und dann wieder die Taste „ “ startet die Wiedergabe wieder von Beginn (Titel1) an. Drücken Sie die “ “ Taste einmal oder mehrfach um einen Titel oder mehrere zurück zu springen.

• Drücken Sie die “ “ Taste einmal oder mehrfach um einen Titel oder mehrere vorwärts zu springen.

• Drücken und halten Sie die “ ” Taste auf der Fernbedienung um die Suche bis zur gewünschten Stelle rückwärts zu starten.

• Drücken und halten Sie die “ ” Taste auf der Fernbedienung um die Suche bis zur gewünschten Stelle vorwärts zu starten. Wiedergabeprogrammierung

1. Sofern noch eine Wiedergabe läuft, drücken Sie die “ ” Taste auf der Fernbedienung.

2. Drücken Sie die “PROGRAM” Taste auf der Fernbedienung. Im Display erscheint

3. Wählen Sie den gewünschten Titel mit den Tasten “ ” oder “ ” aus, den Sie abspeichern

4. Drücken Sie erneut die “PROGRAM” Taste um den gewählten Titel zu bestätigen und um

anschließend den nächsten auszuwählen.

5. Nachdem alle Titel gespeichert sin drücken Sie die Taste ” “ um die programmierte

Wiedergabe zu starten.

6. Während der programmierten Wiedergabe sind die Zifferntasten auf der Fernbedienung

nicht funktionsfähig. Sie können die Titel nur Mithilfe der Tasten “ / ” auswählen.

7. Um die Programmierung zu löschen, drücken Sie zweimal die “ ” Taste oder Sie wechseln

die Funktion.KTD1020 / Deutsche Bedienungsanleitung

Wiederholfunktion (Repeat) Drücken Sie wiederholt die “REPEAT” Taste auf der Fernbedienung um folgende Wiederholfunktionen auszuwählen: = Wiederholt den aktuellen Titel. = Wiederholt den aktuellen Ordner (nur bei MP3-CD). = Wiederholt die komplette CD Kein Symbol = Normaler Wiedergabemodus. SLEEP Drücken und halten Sie die „INFO/MENU“ Taste oder drücken Sie die „MENU“ Taste auf der Fernbedienung und wählen Sie die „Systemeinstellungen“. Nun können Sie das „Sleep“ Menu auswählen. Um den Sleep-Timer einzustellen, wählen Sie zwischen: Sleep Aus, 15min, 30min, 45min, 60 oder 90min. Sobald Sie Ihre Auswahl bestätigt haben, kehrt das Gerät zur “System Menü” Ansicht zurück. WECKER Wählen Sie im Menü unter Systemeinstellungen Wecker, um einen Wecker einzustellen oder zu ändern.

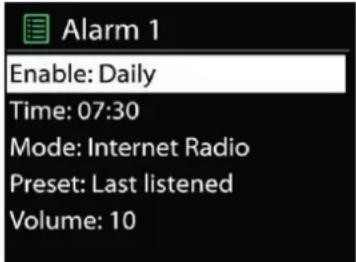

Wählen Sie einen Wecker (1 oder 2), Sie haben folgende Einstellmöglichkeiten:

• Intervall: Täglich, Einmal, Wochenende oder Werktags

• Quelle: Buzzer, CD, DAB, TV oder FM,

• Festsender: Zuletzt gehört, 1 - 40,

• Dauer: 15min ;30min ;45min ;60min ;90min ;120min

• Lautstärke: 0 - 32 Bei aktiviertem Wecker wird ein Wecker Symbol im unteren linken Bildschirmbereich angezeigt.KTD1020 / Deutsche Bedienungsanleitung

DTV Stecken Sie ein DVB-T2 oder DVB-C Kabel in die Buchse auf der Rückseite des Geräts. Wenn Sie in einem Gebiet mit schlechter Empfangslage sind, können Sie einen Empfangsverstärker installieren (nicht im Lieferumfang enthalten). TV Einrichten Wenn der TV zum ersten Mal in Betrieb genommen wird, erscheint der rechts angezeigte Bildschirm, drücken sie die ▲▼◀ ▶ Tasten um Ihre On Screen Display (OSD) Sprache auszuwählen. Wählen Sie die automatische Suche und drücken Sie die „OK“ Taste. Hinweis: Sie werden das Land nicht wählen können. Der automatische Suchlauf wird nun automatisch gestartet. Wenn der nebenstehende Bildschirm angezeigt wird, haben Sie etwas Geduld. Das kann einige Minuten dauern.

Sobald der automatische Suchlauf beendet ist, zeigt der Bildschirm die erkannte Zielregion an. Falls mehr als eine Zielregion angezeigt wird, haben Sie die Möglichkeit Ihre gewünschte Region mit den „ ” Tasten zu wählen. Bestätigen Sie Ihre Auswahl mit der “OK” Taste. Drücken Sie die „ „ Taste um das Menü wieder zu verlassen.

Bitte haben Sie kurz Geduld während die Sender in die Senderliste Übertragen und zugeordnet werden.

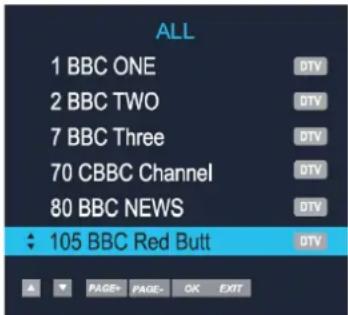

Sobald der automatische Suchlauf beendet ist, zeigt das Display den zuerst gefundenen Sender an. Alle anderen verfügbaren Sender werden in der Senderliste gespeichert, diese können sie durch drücken der “PROGRAM” Taste aufrufen.

Jeder Sender kann nun nach Ihren wünschen bearbeitet/sortiert werden. Mehr Informationen finden Sie auf Seite 17 in der Bedienungsanleitung unter dem Punkt „Sender Bearbeiten“.KTD1020 / Deutsche Bedienungsanleitung

Quellenauswahl Sie können zwischen folgenden Quellen wählen. (Siehe rechtes Bild) Durch drücken der „TV/SETUP“ Taste gelangen Sie in das TV-Menü und können unter Signaleingang die gewünschte Quelle wählen. Nutzen Sie die “ ▲▼”Tasten um zwischen den verschiedenen Quellen zu wählen und drücken Sie die „OK„ Taste um die Auswahl zu bestätigen. Falls keine Quelle manuell mit der “OK” Taste gewählt wird, wählt das Gerät nach 15 Sekunden automatisch die markierte Quelle. Drücken Sie die “ “ Taste um die Ansicht zu verlassen. TV-Senderauswahl Drücken Sie die “ P+/P–“ Tasten oder verwenden Sie die “Numerischen” Tasten auf Ihrer Fernbedienung um Ihren gewünschten Sender zu wählen. Zum vorherigen Sender zurückkehren Drücken Sie die “ “ Taste um zwischen dem Sender, welchen Sie aktuell sehen, zum vorherigen Sender zu wechseln. Z.B. wenn Sie den Sender 1 sehen und zum Sender 3 wechseln, drücken Sie die „ „ Taste um zurück zu Sender 1 zu kehren. Drücken Sie die “ “ Taste erneut um zum Sender 3 zurückzukehren. Favoriten Sie können während der Wiedergabe eines Senders das Favoriten Menü indem Sie die “FAV“ Taste drücken. Das rechts abgebildete Menü wird nun angezeigt:

Um einen Sender zur Favoriten-Liste hinzuzufügen, drücken Sie die „TV-SETUP“ Taste und scrollen Sie runter bist zum Punkt “Sender”. Drücken Sie die “▶” Taste. Drücken Sie die ▼ Taste um einen Sender zum Bearbeiten zu wählen, dann drücken Sie die „OK“ Taste. Im Menü zur Senderbearbeitung sind alle Sender gelistet. Wählen Sie den Sendern, den Sie zu Ihrer favoriten-Liste hinzufügen wollen. Drücken Sie die “FAV” Taste um den Sender zu den Favoriten hinzu zu fügen. Ein Herz Symbol wird nun neben dem Sendernamen angezeigt. Um das Menü wieder zu verlassen, drücken Sie die „ „ Taste.

Untertitel Falls bei einem Sender Untertitel verfügbar sind, können Sie sich diese anzeigen lassen indem Sie die “SUBT” Taste drücken und die gewünschte Untertitel Sprache mit den“ ▲▼“ Tasten wählen. Bestätigen Sie Ihre Wahl mit „OK“.KTD1020 / Deutsche Bedienungsanleitung

Informationen Sie können sich die Programm Informationen des aktuell laufenden Senders anzeigen lassen, indem Sie die „INFO“ Taste drücken. Das folgende Bild ist ein Beispiel für die Programminformation die angezeigt wird. Sie können die Programminformationen des nächsten Senders durch drücken der „▶“ Taste anzeigen lassen. Audio Sprache Drücken Sie beim Digitalen TV die “AUDIO” Taste um die Audiosprache zu ändern. In nebenstehendem Bild sehen Sie ein Beispiel für dieses Menü Wählen Sie die gewünschte Audio Sprache mit den „ ▲▼“ Tasten und drücken Sie anschließend die „“OK“ Taste. Die Audiosprache ist abhängig vom Sender. TV Menü Das TV Menü erlaubt Ihnen viele Einstellungen um das beste TV Erlebnis zu gestalten. 1.Drücken Sie die “TV SETUP” Taste um in das TV Menü zu gelangen.

2. Drücken Sie die “▲▼◀ ▶” Tasten, um zwischen den unter- Menüs und

deren Möglichkeiten zu navigieren 3.Drücken Sie die “ „ oder die „TV SETUP“ Taste, um das Menü wieder zu verlassen.

Bild Dieses Menü erlaubt Ihnen die Bildeinstellungen Ihres Geräts anzupassen. Folgende Einstellungen können Sie vornehmen: Bildmodus – Wählen Sie zwischen voreingestellten Modis für Kontrast, Helligkeit und Farbe. Sie haben folgende Modis zur Auswahl: Benutzer – Standard – Dynamisch – Weich Helligkeit – Erhöhen, oder verringern Sie die Helligkeit des Bilds. Kontrast – Erhöhen, oder verringern Sie den Kontrast des Bilds. Farbe – Erhöhen, oder verringern Sie die Farbe des Bilds. Schärfe – Erhöhen, oder verringern Sie die Schärfe des Bilds. Farb Temperatur – Verändern Sie die Farbtöne des Bilds. Sie haben die wahl zwischen folgenden Einstellungen: Normal – Warm – Kalt.KTD1020 / Deutsche Bedienungsanleitung

Sender Einstellungen Dieses Menu ist zum Einstellen der Sender. Sender – Wählen Sie einen Sender den Sie bearbeiten möchten. Manuelle Suche – Suchen Sie manuell nach Sendern. Automatische Suche – Suchen Sie automatisch nach Sendern. Sender bearbeiten – Fügen Sie Sender zur Favoritenliste hinzu oder Stellen Sie ein, dass diese Sender übersprungen werden sollen. Software Update (OAD) – Das Gerät führt automatische Updates durch.

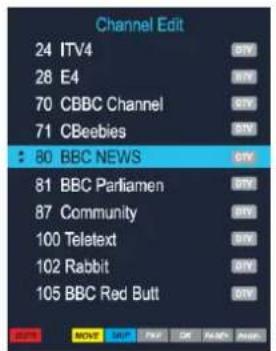

Sender bearbeiten Drücken Sie die „▲▼/ PAGE+ PAGE-„ Tasten um einen Sender zu wählen Sie haben folgende Möglichkeiten mit den Farbigen Tasten: Rot – Drücken Sie die „RED“ Taste um einen Sender zu löschen. Drücken Sie die „▲▼”Tasten um den Sender zu wählen, der gelöscht werden soll. Drücken Sie “OK” zum Bestätigen. Blau – Wählen Sie einen Sender den Sie überspringen wollen und drücken Sie die „BLUE“ Taste. Dieser Sender wird nun im normalen TV-Betrieb übersprungen. DTV Einstellungen In diesem Menü können Sie die generellen Einstellungen im Digitalen TV ändern. Sie haben folgende Optionen zur Auswahl: Kanalsperre – Sperren Sie einzelne oder mehrere Sender sowie Inhalte die nur für gewisse Altersgruppen zugelassen sind. Hinweis: Das Werksseitige Passwort ist: 0000. Audio Sprache – Ändern Sie die primäre und sekundäre Audiosprache. Untertitel Sprache – Ändern Sie die Sprache der Untertitel. Zeitzone – Ändern Sie die Zeitzone. CI Information – Greifen Sie auf Ihre Common Interface Karte zu und prüfen Sie deren Status. Antennen Power – Schalten Sie die Stromzufuhr für eine Aktiv- Antenne ein oder aus. PVR Datei System – Tätigen Sie Einstellungen für Ihre Aufgenommenen Dateien. Kanalsperre Sperren Sie den Zugang zu einigen Eigenschaften oder TV-Sendern. Wenn die Kanalsperre aktiv ist, muss das Passwort eingegeben werden um Zugang zum Gesperrten Inhalt zu erlangen.

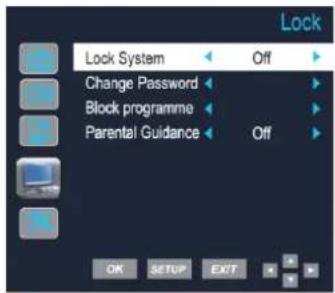

Sperrsystem – Erlaubt Ihnen eine Sperre einzurichten. Programme Sperren– Sperren Sie Sender. FSK Altersfreigabe – Sperren Sie Sender bzw. Inhalte die für gewisse Altersgruppen nicht freigegeben sind. Ausschließlich Sender mit der passendenKTD1020 / Deutsche Bedienungsanleitung

Altersfreigabe können ohne Passwort angesehen werden. Sie können folgende Altersgruppen festlegen: Aus – 4 – 5 – 6 – 7 – 8 – 9 – 10 – 11 – 12 – 13 – 14 – 15 – 16 – 17 – 18 Hinweis: Diese Funktion wird eventuell nicht von allen Sendern unterstützt.

Passwort bestimmen – Ändern Sie das Passwort. Hinweis: Das werksseitige Passwort ist 0000.

1. Geben Sie das neue Passwort ein.

2. Geben Sie erneut das neue Passwort ein um zu bestätigen.

Ihr Passwort ist nun geändert. Funktionen. In diesem Menü haben Sie folgende Optionen: OSD Sprache – Ändern Sie die “On-Screen-Display” Sprache. Benutzer Setup – Ändern Sie die Einstellungen für Seitenformat, Rausch Reduktion, OSD time. Zurücksetzen – Auf Werkseinstellungen zurücksetzen. Seitenformat – Stellen Sie nach Ihren wünschen das Seitenformat ein: Auto – Zoom 1 – Zoom 2 – 16:9 – 4:3 Rausch Reduktion – Ermöglicht das Reduzieren/Ändern von Bildrauschen. Folgende Optionen sind möglich: Niedrig – Mittel – Hoch - Aus OSD Time – Stellen Sie das Zeitfenster ein, nachdem sich das OSD Menü schließt. 5s – 10s – 15s – 20s – 25s – 30s – 35s

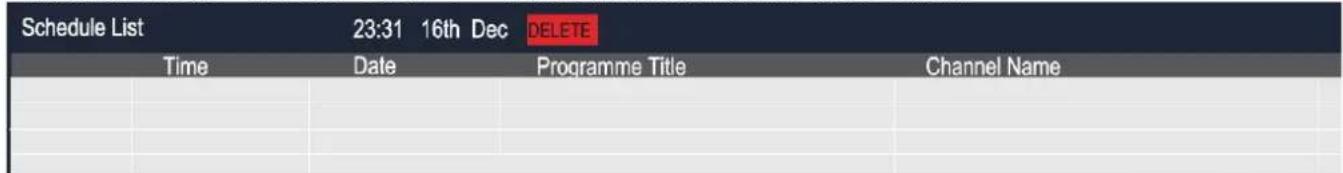

Electronic Programme Guide (EPG) Das EPG zeigt Ihnen Informationen über das aktuelle und anstehende Programm der Sender an. Drücken Sie die “Guide” Taste um das EPG aufzurufen. Das nebenstehende Menü wird nun angezeigt. Durch drücken der “▲▼/PAGE+ PAGE-“ Tasten können Sie innerhalb des EPG navigieren. Drücken Sie die “◀ ▶” Tasten um die Senderinformationen der nächsten 7 Tage anzuzeigen.KTD1020 / Deutsche Bedienungsanleitung

Drücken Sie die “OK” Taste um das ausgewählte Programm zu starten (Es kann nur das erste Programm von links angesehen werden, da die anderen Programme noch nicht gestartet haben). Drücken Sie die “Guide” oder “ “ Taste um das EPG wieder zu verlassen. Eine Aufnahme im EPG einrichten Sie können durch drücken der “Info” Taste Informationen über jeden Sender aufrufen. Sie können im EPG eine Aufnahme programmieren. Wählen Sie das gewünschte Programm und drücken Sie die ROTE Taste Sobald Sie fertig sind, drücken Sie “OK” um zu bestätigen. Der Aufnahmetzeitplan wird wie folgt angezeigt. Sie können den Zeitplan hier löschen.

Drücken Sie die “Guide” oder “ ” Taste um die Ansicht zu beenden.

Aufnahme Abspielen Drücken Sie die “LIST” Taste auf der Fernbedienung um Ihre aufgenommenen Sendungen anzuzeigen. (Je nach Dateigröße kann eine kleine Verzögerung beim Anzeigen der Dateien auftreten). Wählen sie das gewünschte Programm und drücken Sie „PLAY“ auf der Fernbedienung. Um etwas zu löschen, wählen Sie das gewünschte Programm aus und drücken Sie die ROTE Taste. Durch drücken der “INDEX” Taste können Sie sich alle aufgenommenen Programme anzeigen lassen.

Durch drücken der “ ” oder “OK” Taste startet die Wiedergabe. Durch drücken der „ “ Taste stoppt die Wiedergabe. Drücken Sie die “ ” Taste um in die zeitversetzte Wiedergabe zu gelangen. Drücken sie die “ “ Taste um diesen zu beenden. Während der Aufnahme, und der zeitversetzten Wiedergabe, können Sie mit den „◀ ▶ und OK“ Tasten die verschiedenen Funktionen wählen.KTD1020 / Deutsche Bedienungsanleitung

Live-Programm Pausieren Um ein Live-Programm zu pausieren, drücken Sie die „ ” Taste, und das Programm wird angehalten. Drücken Sie die „ ” Taste erneut, um die Wiedergabe fortzusetzen. Um zum Live- Programm zurück zu kehren, drücken Sie die „ “ Taste. Hinweis: Wenn ein Speichergerät an USB angeschlossen wird, hat dies Priorität und verhindert die vollständige Nutzung der Funktion „Ansehen und Aufzeichnen“. Videotext Videotext ist ein System, welches Informationen als Text auf Ihrem Gerät anzeigt.

Folgen Sie den Anweisungen auf dem Bildschirm. Das nebenstehende Menü ist ein Beispiel des englischen Senders BBC.

1. Drücken Sie die “TEXT” Taste um den Videotext

2. Sie können Seiten aufrufen, indem Sie die

“Numerischen” Tasten verwenden.

3. Drücken Sie die “▲▼/◀ ▶” Tasten um durch das

Videotext Menü zu navigieren

4. Nutzen Sie die ROTE, GRÜNE, GELBE und BLAUE Taste.

5.Drücken Sie die “ “ oder die „Text“ Taste um den Tele Text zu verlassen. Mix Drücken Sie die “MIX” Taste um den Text und das Fernsehbild dahinter anzuzeigen.KTD1020 / Deutsche Bedienungsanleitung

Common Interface Slot (CI) Der “Common Interface Slot” (CI) ist so konzipiert, dass es das Conditional Access Module (CAM) und die Smartcard akzeptiert, um Pay-TV-Programme und zusätzliche Dienste anzuzeigen. Wenden Sie sich an Ihren Pay-per-View-TV-Anbieter, um weitere Informationen zu den Modulen und dem Abonnement zu erhalten. Hinweis: Conditional Access Module und Smartcards sind separat erhältlich. Warnung! Schalten Sie das Gerät aus bevor Sie eine Karte in die CI Buchse stecken! Der CI-Steckplatz befindet sich auf der rechten Seite Ihres Fernsehers. Setzen Sie die CAM richtig in den CI-Steckplatz ein und fügen Sie dann die Smartcard in den CAM ein.

1. Schalten Sie das Gerät ein.

2. Wenn das CAM erkannt wird, zeigt das Fernsehgerät die folgende

Meldung auf dem Bildschirm an: Common-Interface-Modul eingesetzt Warten Sie einen Moment bis die Karte aktiviert ist.

3. Wählen Sie den entsprechenden Digitalkanal aus.

4. Detaillierte Informationen zur verwendeten Smartcard werden angezeigt.

5. Drücken Sie die „OK“-Taste, um auf das Kartenmenü zuzugreifen. Siehe die

Bedienungsanleitung des Moduls für Einstellungsdetails.

6. Wenn das Modul entfernt wird, erscheint die folgende Meldung auf dem Bildschirm:

Common Interface Module entfernt. HDMI Einstellungen Das HDMI Menü ist identisch wie im TV außer der Sender Einstellungen. Wenn kein Signal über HDMI erkannt wird, zeigt der Bildschirm rechtsstehende Nachricht: Wenn innerhalb 5 Minuten kein Signaleingang erkannt wird, schaltet das Gerät automatisch in den Standby Modus. Vorbereitung zum Aufnehmen vom TV Programm Um Ihren USB-Stick zu formatieren und um eine PVR-Datei zu erstellen drücken Sie die „SETUP“ Taste auf Ihrer Fernbedienung. Scrollen Sie mit den “▲▼” Tasten nach unten bis zum Punkt Digital TV. Drücken Sie die “▶” Taste um in die Optionen zu gelangen. Wählen Sie mithilfe der “▲▼” Tasten „PVR FILE SYSTEM“ und drücken Sie „OK“. Navigieren Sie mithilfe der “▲▼” Tasten durch die “PVR DATEI SYSTEM” Menü Optionen, wählen Sie „PVR DATEI SYSTEM PRÜFEN“ und anschließen Formatieren entweder alles oder einen Teil ihres USB oder der HDDKTD1020 / Deutsche Bedienungsanleitung

“Laufwerk Wählen” zeigt des Zielspeicherplatz für Ihre Medien an die Sie aufnehmen wollen. PVR Datei System prüfen. Formatieren wird das angeschlossene Speichermedium formatieren. Maximale Aufnahmezeit begrenzt die Aufnahmezeit auf ein Limit. Drücken Sie nach der Aufnahme die Index-Taste, um die Dateiinformationen an zu zeigen. Drücken Sie die „INFO“ Taste, um Details anzuzeigen. Schlüssel Begriffe: PVR: Persönlicher Video Recorder. HDD: Hard disk drive DTV: Digital television SD: Standard definition HD: High definition Schließen Sie ein USB oder HDD Speichermedium an, wählen Sie im Anschluss „Laufwerk wählen“. Mit den Tasten “◀ ▶”können Sie nun Ihr Speichermedium wählen. Drücken Sie die “OK” Taste zum Bestätigen. Drücken Sie die “ “ Taste um das Menü zu verlassen.

2. PVR DATEI SYSTEM PRÜFEN

Das Gerät zeigt Ihnen die maximale Aufnahmezeit im SD und HD Modus. Sie können die Qualität der Aufnahme nicht beeinflussen. Dies hängt vom Signaleingang ab. Drücken Sie “OK” um zu bestätigen. Drücken Sie “ ” um das Menü zu verlassen. Wählen Sie die gewünschte Dateigröße zum Aufnehmen. Als Beispiel, wenn der USB-Stick 4GB Speicherkapazität besitzt, haben sie die Auswahl zwischen 1GB/2GB/3GB/ indem Sie „◀

Tasten drücken. Drücken Sie die “OK” Taste zum Bestätigen. Drücken Sie die “ “ Taste um das Menü zu verlassen.

Wenn Sie ein Speichermedium formatieren wollen, beachten Sie, dass alle Dateien gelöscht werden. Wählen Sie “Formatieren”. Während das Gerät formatiert, schalten Sie das Gerät nicht aus, Wählen Sie „EXIT“ um zu beenden.KTD1020 / Deutsche Bedienungsanleitung

Warnung: Vergewissern Sie sich, dass Ihr Speichermedium mindestens 500MB Speicher zur Verfügung hat und erstellen Sie erst ein PVR-System bevor Sie beginnen Ihre Sender auf zu zeichnen.

Sie können die Liste aller aufgenommenen Dateien mit der “INDEX“ Taste aufrufen.

Sie können Ihre aufgenommenen Dateien über die Liste abspielen. Drücken Sie die “ “ oder „OK“ um die Wiedergabe zu starten. Durch drücken der “ “ Taste können Sie die Wiedergabe beenden. USB Verwenden eines USB-Speichermediums

1. Dieses Gerät unterstützt nur den Massenspeicher-Transport

der USB 2.0-Massenspeicherklasse. Bei Verwendung von USB 1.1 Massenspeicherklasse nur Bulk- Transport Bitte beachten Sie, dass das Dateibetriebssystem nur Windows FAT unterstützt, es unterstützt kein FAT32- und NTFS-Dateisystem.

2. Wechseln Sie zum USB-Quelleneingang um USB zu nutzen.

3. Wählen Sie im USB-Menü Ihr Speichermedium und drücken Sie

„OK“ um Ihre Auswahl zu bestätigen

4. Wenn das Laufwerk mehrere Partitionen hat, wählen Sie DISC.

5. Wenn die Dateiliste angezeigt wird, können Sie eine beliebige

Datei zur Vorschau oder Wiedergabe auswählen.

6. Sie können die “◀ ▶” Tasten zum Navigieren im Foto-, Musik-,

Video- und Text Modus verwenden. Mit der “OK” Taste bestätigen Sie Ihre AuswahlKTD1020 / Deutsche Bedienungsanleitung

Hinweise: Dieses Gerät kann MPEG 2- und JPEG-Dateien von einem USB-Gerät abspielen. Beim Lesen von MPEG-Dateien auf dem USB-Gerät kann eine Pause entstehen. Wenn der gewünschte Film im Filmwiedergabemodus zu klein ist, drücken Sie die Wiedergabetaste, um den gesamten Bildschirm auszufüllen. Wenn keine Dateien auf USB-Geräten vorhanden sind, erscheint auf dem Bildschirm „Empty Device“. Wenn bei USB-Geräten ein Problem auftritt oder die Bedienung nicht korrekt ist, zeigt der Bildschirm „Gerätefehler“ an. Bitte überprüfen Sie das USB-Gerät oder ziehen Sie es ab und stecken Sie es erneut ein. Wenn ein USB-Gerät nicht unterstützt wird, kann das Gerät „abstürzen“ und nicht mehr auf Befehle reagieren. Schalten Sie in diesem Fall das Fernsehgerät aus und entfernen Sie das USB-Gerät und schalten Sie es dann wieder ein, um das Gerät zurückzusetzen. Dieses Gerät unterstützt die USB On-The-Go (OTG)-Technologie nicht, daher funktionieren Geräte mit OTG-Datenaustauschmodus möglicherweise nicht richtig. Überprüfen Sie dies vor dem betreiben solcher Geräte. Entfernen Sie den USB nicht, während er liest/wiedergibt.

AUF WERKSEINSTELLUNGEN ZURÜCKSETZTEN

Sie haben die sowohl die Möglichkeit im DAB, als auch im DTV das jeweilige System auf die Werkseinstellungen zurückzusetzen. Wenn Sie Ihr Gerät auf Werkseinstellungen zurücksetzen, werden alle Personenbezogenen Daten sowie gespeicherte Einstellungen etc. gelöscht.

FEHLERBEHEBUNG PROBLEM

Das Gerät Schaltet sich nicht ein Prüfen Sie ob der Netzadapter korrekt angeschlossen ist. Schaltet von selbst aus Aufgrund der ErP2-Anforderungen und des Umweltschutzes schaltet das Gerät automatisch in den Standby-Modus, wenn länger als 15 Minuten keine Musik gespielt wird. Kein Ton

1. Versuchen Sie den Ton anzustellen, das Gerät ist vielleicht

2. Erhöhen Sie die Lautstärke

Keine Sender gefunden

1. Möglicherweise ist der Sender derzeit nicht verfügbar, versuchen

Sie es später erneut oder wählen Sie einen anderen Sender.

2. Die Frequenz des Senders wurde geändert oder der Sender

sendet nicht mehr – fragen Sie den Anbieter nach Informationen.

3. Die Frequenz der manuell hinzugefügten Station ist nicht korrekt,

vergewissern Sie sich, dass er korrekt ist und geben Sie diese erneut ein. Störungen im FM Modus

1. Prüfen/bewegen Sie die FM-Antenne

2. Oder platzieren Sie Ihr Gerät an einem anderen Ort.KTD1020 / Deutsche Bedienungsanleitung

Keine Sender gefunden / rauschen / unterbrochen im DAB- Modus

1. Platzieren Sie das Gerät an einem anderen Ort.

2. Scannen Sie erneut alle lokalen Sender (high-strength).

3. Prüfen Sie die DAB Abdeckung in Ihrem Empfangsbereich.

Wecker funktioniert nicht

1. Probieren Sie den Lösungsansatz vom Punkt “Kein Ton”.

2. Als Alarmquelle wurde eventuell eine Station eingestellt, die eine

schlechte oder keine Verbindung hat. Ändern Sie die Alarmquelle oder konfigurieren Sie die Station neu. USB-Gerät oder MP3 Player wird nicht erkannt.

1. Überprüfen Sie, ob der USB-Stick oder MP3-Player richtig

2. Einige USB-Festplatten benötigen eine externe

Stromversorgung, stellen Sie sicher, dass sie an die Stromversorgung angeschlossen ist.

3. Nicht alle MP3-Player können direkt auf dem Gerät gelesen

werden – verwenden Sie stattdessen ein USB-Laufwerk. Andere mögliche Fehler KTD1020 kann nach einer bestimmten Betriebszeit große Datenmengen verarbeiten, egal in welchem Modus, das System kann einfrieren oder eine Fehlfunktion verursachen. KTD1020 bei Bedarf neu Starten. Bei Verwendung in Bereichen mit starken Funkstörungen kann es zu Fehlfunktionen des Geräts kommen. Das Gerät funktioniert wieder einwandfrei, sobald keine Störungen mehr auftreten.

Die aktuelle Version der Bedienungsanleitung kann unter www.soundmaster.de heruntergeladen werden. Technische Änderungen und Drückfehler vorbehalten. Copyright von Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Vervielfältigung nur mit ausdrücklicher Erlaubnis der Wörlein GmbH.Safety, Environmental and Setup Instructions

≤ 0.1WDAB Bereich DAB range Plage DAB DAB-bereik Portata DAB Rango DAB+ Gama DAB DAB-række DAB-intervall Rozsah DAB+ Rozsah DAB+

< 2WHERSTELLER / IMPORTEUR
