Produkttyp	LED-Innenbrunnen
Marke	Melinera
Modell	IAN 270314
Verfügbare Modelle	HG00214A, HG04214B, HG04214C
Abmessungen (L x B x H)	HG00214A : 19 x 19 x 23 cm HG04214B : 18,5 x 13,5 x 26,5 cm HG04214C : 16 x 15 x 26,5 cm
Max. Wasservolumen	HG00214A : 1280 ml HG04214B : 900 ml HG04214C : 700 ml
Eingangsspannung Netzteil	230-240 V~ 50 Hz
Ausgangsspannung Netzteil	12 V~ 250 mA
Pumpenleistung	12 V~ 50 Hz, 2 W
IP-Schutzart der Pumpe	IPX8
Beleuchtung	4 LEDs à 0,06 W (nicht austauschbar)
Max. Temperatur des geförderten Wassers	35 °C
Schutzklasse Netzteil	II
IP-Schutzart des Netzteils	IP20
Verwendung	Innenraum, Dekoration
Garantie	3 Jahre
Pflege	Wasser wöchentlich erneuern; mit Wasser und etwas Spülmittel reinigen
Empfohlener Wassertyp	Nur destilliertes Wasser
Lieferumfang	Wasserbehälter, Bodenplatte (je nach Modell), Brunnen, Pumpen-/LED-/Netzteil-Kit, Bedienungsanleitung
Zertifizierungsnummer Netzteil	MAI-1200250 (GS-geprüft)

Häufig gestellte Fragen - IAN 270314 MELINERA

Wie installiere ich den Brunnen zum ersten Mal?

Packen Sie das Produkt vorsichtig aus. Stellen Sie den Wasserbehälter auf eine ebene Fläche in der Nähe einer Steckdose. Füllen Sie es mit destilliertem Wasser bis zur MAX-Markierung (Innenwand). Montieren Sie die dekorative Erhöhung und die Pumpe je nach Modell (siehe Anleitung). Schließen Sie das Netzteil an. Der Brunnen startet: Die LEDs leuchten auf und das Wasser fließt.

Warum destilliertes Wasser verwenden?

Destilliertes Wasser verhindert die Bildung von Kalkablagerungen in der Pumpe und im Kreislauf. Zusätze (Duftstoffe usw.) sind verboten, da sie sich entzünden und das Produkt beschädigen können.

Wie reinige ich den Brunnen?

Trennen Sie zuerst das Netzteil vom Stromnetz. Leeren Sie das Wasser. Reinigen Sie den Behälter und die dekorative Erhöhung mit einem weichen Tuch, das mit Wasser und etwas Spülmittel angefeuchtet ist. Spülen Sie mit klarem Wasser ab. Bauen Sie alles wieder zusammen und füllen Sie destilliertes Wasser ein. Empfohlene Häufigkeit: mindestens einmal pro Woche.

Was tun, wenn die Pumpe nicht mehr funktioniert?

Überprüfen Sie, ob die Pumpe vollständig eingetaucht ist und das Wasser die MIN-Markierung erreicht. Stellen Sie sicher, dass das Netzteil angeschlossen und die Steckdose unter Spannung ist. Reinigen Sie die Pumpe von möglichen Verschmutzungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Können die LEDs ausgetauscht werden?

Nein, die LEDs sind integriert und können nicht einzeln ausgetauscht werden. Wenn sie das Ende ihrer Lebensdauer erreicht haben, muss der gesamte Brunnen ersetzt werden.

Welche elektrischen Risiken sind zu vermeiden?

Berühren Sie niemals das Netzteil oder den Stecker mit feuchten Händen. Tauchen Sie das Netzteil niemals in Wasser. Vor jedem Eingriff Netzteil abziehen. Verwenden Sie nur das mitgelieferte Netzteil (Modell MAI-1200250).

Welches Wasservolumen soll eingefüllt werden?

Das maximale Volumen variiert je nach Modell: 1280 ml für HG00214A, 900 ml für HG04214B und 700 ml für HG04214C. Füllen Sie bis zur MAX-Markierung im Inneren des Behälters. Überschreiten Sie diesen Füllstand nicht.

Kann der Brunnen im Freien verwendet werden?

Nein, dieser Brunnen ist nur für die Verwendung im Innenbereich ausgelegt. Das Netzteil hat die Schutzart IP20 (geschützt gegen senkrecht fallendes Wasser) und ist nicht für den Außeneinsatz geeignet.

Wie wird die Garantie in Anspruch genommen?

Bewahren Sie den Kassenbon als Kaufbeleg auf. Die Garantie beträgt 3 Jahre ab Kaufdatum. Bei Mängeln kontaktieren Sie den Kundendienst telefonisch oder per E-Mail. Sie erhalten Anweisungen zur Rücksendung des Produkts.

Was ist die maximal zulässige Wassertemperatur?

Die maximale Temperatur des geförderten Wassers beträgt 35 °C. Gießen Sie kein heißes oder kochendes Wasser ein, da sonst die Pumpe beschädigt wird.

BEDIENUNGSANLEITUNG IAN 270314 MELINERA

Bedienungs- und Sicherheitshinweise

FR CH

FONTAINE D'INTÉRIEUR À LED

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Legende der verwendeten Piktogramme......Seite 6

Einleitung......Seite 6

Bestimmungsgemäße Verwendung......Seite 6

Teilebeschreibung......Seite 6

Lieferumfang......Seite 6

Technische Daten......Seite 6

Sicherheitshinweise......Seite 7

Vor dem ersten Gebrauch....Seite 9

Inbetriebnahme / Gebrauch......Seite 9

Montage Modelle HG00214A und HG04214B....Seite 9

Produkt ein-/ausschalten......Seite 9

Wasser wechseln / Wartung / Reinigung / Pflege......Seite 10

Entsorgung......Seite 10

Garantie......Seite 11

Abwicklung im Garantiefall......Seite 11

Service......Seite 11

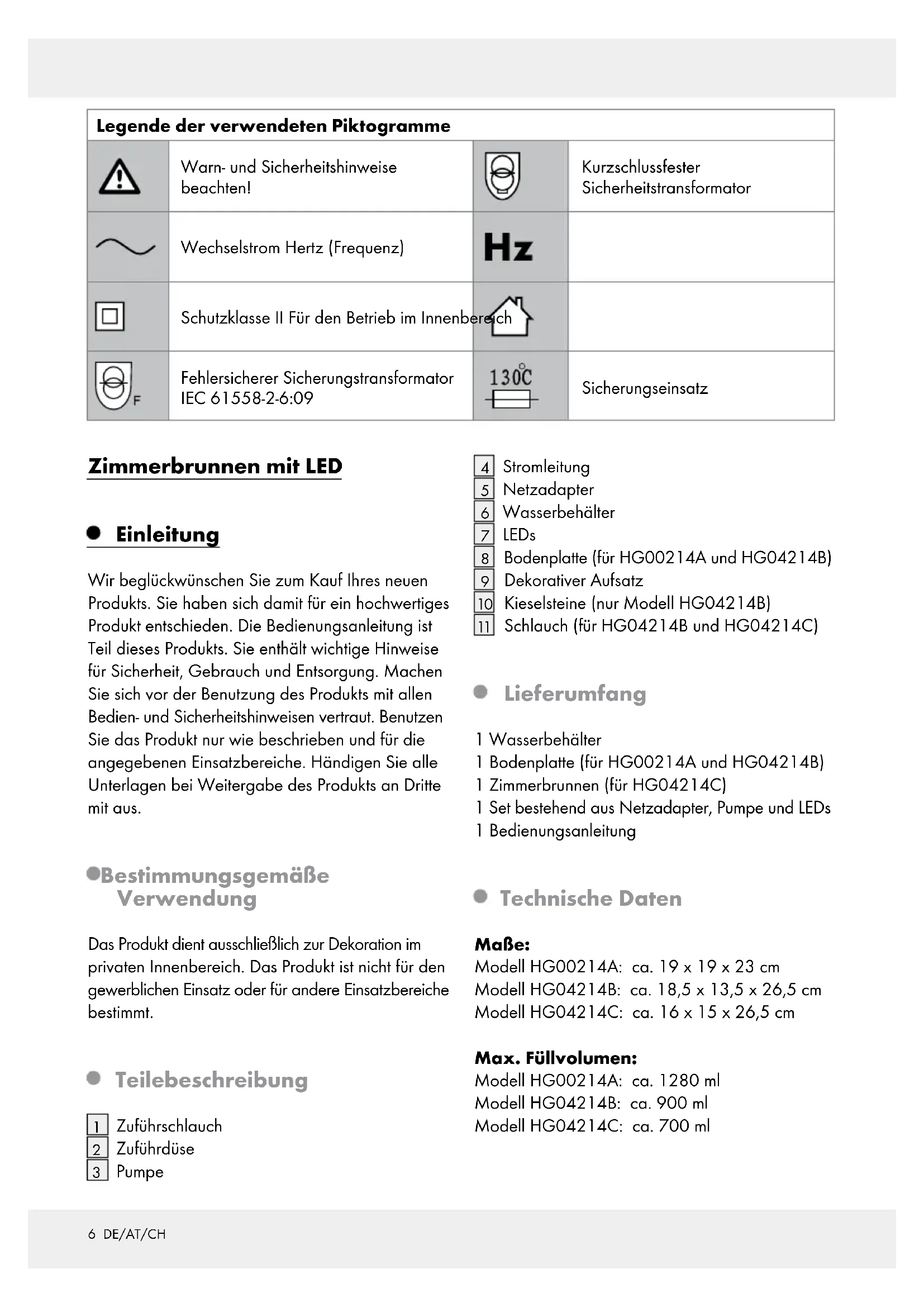

Legende der verwendeten Piktogramme
	Warn- und Sicherheitshinweise beachten!		KurzschlussfesterSicherheitstransformator
	Wechselstrom Hertz (Frequenz)
	Schutzklasse II Für den Betrieb im Innenber
	Fehlersicherer SicherungstransformatorIEC 61558-2-6:09		Sicherungseinsatz

Zimmerbrunnen mit LED

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient ausschließlich zur Dekoration im privaten Innenbereich. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

• Teilebeschreibung

1 Zuführschlauch
2 Zuführdüse
3 Pumpe

4 Stromleitung
5 Netzadapter
6 Wasserbehälter
7 LEDs
8 Bodenplatte (für HG00214A und HG04214B)
9 Dekorativer Aufsatz
10 Kieselsteine (nur Modell HG04214B)
11 Schlauch (für HG04214B und HG04214C)

Lieferumfang

1 Wasserbehälter
1 Bodenplatte (für HG00214A und HG04214B)
1 Zimmerbrunnen (für HG04214C)
1 Set bestehend aus Netzadapter, Pumpe und LEDs
1 Bedienungsanleitung

• Technische Daten

Maße:

Modell HG00214A: ca. 19 x 19 x 23 cm

Modell HG04214B: ca. 18,5 x 13,5 x 26,5 cm

Modell HG04214C: ca. 16 x 15 x 26,5 cm

Max. Füllvolumen:

Modell HG00214A: ca. 1280 ml

Modell HG04214B: ca. 900 ml

Modell HG04214C: ca. 700 ml

Max. Temperatur der zu

pumpenden Flüssigkeit: 35 °C

Betriebsspannung

der Pumpe: 12 V\~ 50 Hz, 2 W

IP-Klasse der Pumpe: IPX8

Leuchtmittel: 4 x LEDs, 0,06 W,

LEDs können nicht ausge- tauscht werden.

Eingangsspannung

Netzadapter: 230–240V\~, 50 Hz

Ausgangsspannung

Netzadapter: 12 V\~ 250 mA

Schutzklasse: II/

IP-Klasse des

Netzadapters: IP20

Der Netzadapter (Modell-Nr. MAI-1200250) ist

GS-zertifiziert.

Sicherheitshinweise

BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE EBENFALLS MIT AUS!

■ Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.
Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts

unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

⚠ VORSICHT!VERLETZUNGS-

GEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

Stellen Sie das Produkt auf eine ebene und glatte Fläche. Andernfalls kann das Produkt umkippen. Verletzungen und/oder Beschädigungen des Produkts können die Folgen sein.

■ Verwenden Sie das Produkt nur zusammen mit den mitgeliefer- ten Zubehörteilen.

■ Verwenden Sie das Produkt nur im Innenbereich.

■ Verwenden Sie die Pumpe3 nur, wenn Sie vollständig mit Wasser bedeckt ist. Andernfalls kann es zu einer Überhitzung der Pumpe kommen. Beschädigungen des Produkts können die Folge sein.

Achten Sie darauf, dass sich keine Gegenstände im Wasser befinden, die von der Pumpe angesaugt werden können. Andernfalls kann es zu Beschädigungen des Produkts kommen.
- Betreiben Sie das Produkt nur mit destilliertem Wasser und ohne jegliche Zusatzstoffe wie Aromen o. ä. Beigemischte Zusatzstoffe können sich entzünden. Verletzungen und / oder Beschädigungen können die Folgen sein.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des mitgelieferten Netzadapters 5 über- einstimmt (Spannungsangabe befindet sich auf Typenschild des Netzadapters 5 (230–240 V\~, 50 Hz)).
Überprüfen Sie vor jedem Netzanschluss das Produkt, die Pumpe 3 und den Netzadapter 5 auf etwaige Beschädigungen.
Ein beschädigtes Produkt bedeutet Lebensgefahr durch elektrischen Schlag.

Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Fassen Sie den Netzadapter ^5 oder Netzstecker niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass der Netzadapter 5 oder Netzstecker niemals mit Wasser oder anderen Flüssigkeiten in Berührung kommt.
Zweckentfremden Sie die Anschlussleitungen nicht, um die Pumpe zu tragen, aufzuhängen oder um den Netzadapter 5 aus der Steckdose zu ziehen. Halten Sie die Anschlussleitungen fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
Entsorgen Sie die elektrischen Teile des Produkts, wenn die Kabel beschädigt sind oder wenn Sie irgendwelche mechanischen Mängel feststellen. Die elektrischen Teile des Produkts und alle daran angeschlossenen Geräte können nicht ersetzt werden.

■ Führen Sie Arbeiten am Produkt nur dann durch, wenn der Netzstecker vom Netzstrom getrennt ist.
Lassen Sie die Pumpe niemals ohne Wasser laufen.
Das Produkt ist ausschließlich zum Betrieb am mitgelieferten Netzadapter 5 (Modell-Nr. MAI-1200250) geeignet.
Zum vollständigen Ausschalten entfernen Sie den Netzstecker aus der Steckdose.
■ Die LEDs sind nicht austauschbar.
Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden.

• Vor dem ersten Gebrauch

Packen Sie das Produkt und das Zubehör vorsichtig aus.
☐ Platzieren Sie den Wasserbehälter 6 auf einem flachen und ebenen Untergrund in der Nähe einer Steckdose (230–240 V\~, 50 Hz).
☐ Achten Sie darauf, dass dieser Untergrund sowie andere Gegenstände in der Nähe nicht durch Wassertropfen, die während des Gebrauchs entstehen können, beschädigt werden.

- Inbetriebnahme / Gebrauch

• Montage Modelle HG00214A und HG04214B (Abb. A-B)
☐ Befüllen Sie den Wasserbehälter 6 bis zur MAX-Markierung (Innenwand) des Wasserbehälters mit destilliertem Wasser.

☐ Schieben Sie die LEDs über den Zuführschlauch 1 (für HG00214A) zu der Verbindung zwischen Zuführschlauch und dem dekorativen Aufsatz. Die LEDs müssen in Richtung des dekorativen Aufsatzes zeigen.

Hinweis für Modell HG04214B:

Drücken Sie die LEDs 7 auf den Schlauch 11. Die LEDs 7 müssen in Richtung des dekorativen Aufsatzes 9 zeigen.

Hinweis: Setzen Sie den Zuführschlauch der Pumpe 3 in die Zuführdüse 2.

☐ Setzen Sie den dekorativen Aufsatz mit der Bodenplatte 8 und der daran befestigten Pumpe auf den Wasserbehälter und führen Sie dabei die Stromleitung 4 durch die Aussparung auf der Rückseite der Bodenplatte.

□ Hinweis: Für Modell HG04214B:

Platzieren Sie die Kieselsteine 10 auf dem dekorativen Aufsatz (Abb. B).
□ Ihr Produkt ist nun betriebsbereit.

Montage Modell HG04214C (Abb. C)

☐ Füllen Sie mit einer Gießkanne oder Flasche den Wasserbehälter 6 bis zur MAX-Markierung an der Innenseite mit destilliertem Wasser.

Hinweis: Die LEDs 7 sind am Schlauch 11 vormontiert. Sie können sie zum Reinigen vom Schlauch 11 abziehen. Wenn Sie sie anschließend wieder anbringen, müssen die LEDs 7 in Richtung des dekorativen Aufsatzes 9 zeigen.

□ Stecken Sie den Zuführschlauch 1 der Pumpe 3 in die Zuführdüse 2.
Platzieren Sie die Pumpe 3 nun im Wasserbehälter 6 und führen Sie die Stromleitung 4 durch dessen Rückseite.

Das Produkt ist nun einsatzbereit.

- Produkt ein-/ausschalten

□ Stecken Sie den Netzadapter5 in eine Steckdose. Die LEDs leuchten und Wasser fließt aus dem Produkt.
☐ Ziehen Sie den Netzadapter 5 aus der Steckdose, um das Produkt auszuschalten.

●Wasserwechseln/ Wartung / Reinigung / Pflege

LEBEN SICERNUNG! FAHR DURCH ELEKTRISCHEN SCHLAG! Ziehen Sie vor sämtlichen Arbeiten am Produkt den Netzadapter 5 aus der Steckdose.

Verwenden Sie immer destilliertes Wasser, um Kalkablagerungen zu vermeiden!

Hinweis: Während des Betriebs kann Wasser verdunsten. Füllen Sie Wasser bis zur MAX-Markierung nach, wenn der Wasserstand auf „MIN“ fällt.

Hinweis: Um Algenbildung vorzubeugen, sollten Sie in regelmäßigen Abständen – mindestens 1 x pro Woche – das Wasser wechseln und den Wasserbehälter 6 sowie den dekorativen Aufsatz 9 reinigen.

Hinweis: Verwenden Sie zum Reinigen des Brunnens nur Wasser und ein wenig Reinigungsmittel.

Für HG00214A und HG04214B

Die Bodenplatte 8 und der dekorative Aufsatz 9 sind in einer Einheit verbaut und können nicht voneinander getrennt werden. Entnehmen Sie die Einheit (8 und 9) aus dem Wasserbehälter 6.
☐ Ziehen Sie den Zuführschlauch 1 aus der Zuführdüse 2.
Nach dem Ausbau des Zuführschlauchs 1 die LEDs 7 vom Zuführschlauch 1 abziehen (für Model HG00214A).

Hinweis für Modell HG04214B:

Ziehen Sie die LEDs 7 vom Schlauch 11 ab.

☐ Legen Sie die Einheit aus Bodenplatte 8 und den dekorativem Aufsatz 9 samt LEDs 7 und Pumpe 3 vorsichtig beiseite.

☐ Schütten Sie das Wasser vorsichtig aus dem Wasserbehälter 6.

Für HG04214C:

☐ Schütten Sie vorsichtig das Wasser aus.
☐ Ziehen Sie den Zuführschlauch 1 aus der Zuführdüse 2.
□ Ziehen Sie die LEDs 7 vom Schlauch 11 ab.

☐ Reinigen Sie den Wasserbehälter mit einem weichen Tuch (o. Ä.). Verwenden Sie nur Wasser mit einer kleinen Menge Spülmittel. Reinigen Sie den dekorativen Aufsatz 9 mit einem weichen Tuch (oder etwas Ähnlichem). Verwenden Sie nur Wasser mit einer kleinen Menge Spülmittel. Alternativ können Sie auch ein Staubtuch verwenden. Das Staubtuch kann auch zur Reinigung der Rillen an der Außenseite des Produkts, des Zuführschlauchs 1 und der Oberfläche der Zuführdüse 2 verwendet werden.

☐ Befüllen Sie den Wasserbehälter bis zur MAX-Markierung (Innenwand) wieder mit destilliertem Wasser.

Montieren Sie das Produkt wieder (siehe „Montage“).

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öff-

nungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

• Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung

(unten links) oder als Aufkleber auf der Rück- oder Unterseite.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

(kostenfrei aus dem dt.

Festnetz / Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone] (0,15 EUR / Min.)

E-Mail: [e-mail]

CHServiceSchweiz

Tel.:[phone]

(0,08 CHF / Min., Mobilfunk

max. 0,40 CHF / Min.)

E-Mail: [e-mail]

CE

E-Mail: [e-mail]

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG00214A/HG04214B/HG04214C

Version: 09/2019
