Produkttyp	Innenbrunnen
Marke	Melinera
Modell	Z30094D
Gewicht (leer)	1,7 kg
Netzanschluss	230-240 V~, 50 Hz
Adapterblock	Modell BBA41V-12-0650, Ausgang 12 V~, 650 mA, 7,8 VA
Pumpenleistung	10 W
Beleuchtung	Halogenlampe MR11, 1 x max 5 W
Adapterzertifizierung	TÜV/GS geprüft
Verwendung	Innenbereich, privater Gebrauch
Materialien	Kunststofftank, Zierstein aus Harz, Kieselsteine
Wassermengenregelung	Taste + / - (variable Menge)
Tankkapazität	Bis zur MAX-Markierung
Max. Wassertemperatur	35 °C
Pflege	Wöchentlicher Wasserwechsel, Reinigung mit weichem Tuch
Ersatzteile	Pumpe, Halogenlampe MR11 max 5W, Adapter BBA41V-12-0650
Sicherheit	Nicht ohne Wasser verwenden, außerhalb der Reichweite von Kindern aufbewahren

Häufig gestellte Fragen - Z30094D MELINERA

Wie montiere ich den Innenbrunnen?

Stellen Sie den Wassertank auf eine ebene Fläche. Montieren Sie die Lampe auf dem Zierstein, indem Sie die Schrauben eindrehen. Füllen Sie den Tank bis zur MAX-Markierung mit Wasser. Setzen Sie die Grundplatte mit der Pumpe ein und dekorieren Sie mit den Kieselsteinen. Schließen Sie den Netzadapter an.

Wie stelle ich die Wassermenge ein?

Verwenden Sie die + / - Taste am Tank, um die Wassermenge zu erhöhen oder zu verringern. Drehen Sie auf + für mehr Durchfluss, auf - für weniger.

Wie wechsle ich das Wasser des Brunnens?

Trennen Sie den Netzadapter. Entfernen Sie die Grundplatte mit dem Zierstein und der Pumpe. Lassen Sie das Wasser durch die Ablassöffnung ab. Reinigen Sie den Tank mit einem weichen Tuch und gegebenenfalls einem Entkalker. Füllen Sie frisches Wasser bis zur MAX-Markierung ein. Bauen Sie alles wieder zusammen.

Wie ersetze ich die Halogenlampe?

Trennen Sie den Netzadapter. Schrauben Sie die Schrauben der aufgesetzten Lampe heraus. Entfernen Sie die alte Halogenlampe (MR11, max 5 W). Setzen Sie die neue ein und schrauben Sie die Schrauben wieder fest.

Was tun, wenn kein Wasser fließt?

Überprüfen Sie zuerst, ob der Adapter eingesteckt ist. Wenn ja, ist der Wasserstand wahrscheinlich zu niedrig. Fügen Sie Wasser bis zur MAX-Markierung hinzu. Wenn das Problem weiterhin besteht, reinigen Sie Pumpe und Schlauch.

Kann ich dem Wasser Zusätze hinzufügen?

Nein, verwenden Sie nur Leitungswasser ohne Zusätze. Aromastoffe können Feuer fangen und das Gerät beschädigen.

Wie reinige ich die Pumpe?

Trennen Sie den Adapter. Entfernen Sie die Grundplatte und die Pumpe. Reinigen Sie die Pumpe mit einem weichen Tuch und klarem Wasser. Stellen Sie sicher, dass kein Fremdkörper den Wassereinlass verstopft. Bauen Sie alles wieder zusammen.

Ist es sicher, den Brunnen dauerhaft laufen zu lassen?

Ja, der Brunnen ist für Dauerbetrieb ausgelegt. Überprüfen Sie regelmäßig den Wasserstand, damit die Pumpe nicht trocken läuft. Wechseln Sie das Wasser mindestens einmal pro Woche.

Wo finde ich Ersatzteile?

Die Teile (Pumpe, Lampe MR11 max 5W, Adapter BBA41V-12-0650) sind bei Melinera oder im Fachhandel erhältlich.

Was tun bei einem Wasserleck?

Trennen Sie sofort den Netzadapter. Überprüfen Sie den Tank und die Anschlüsse. Stellen Sie sicher, dass der Schlauch richtig angeschlossen ist. Wenn das Leck bestehen bleibt, verwenden Sie das Gerät nicht und wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG Z30094D MELINERA

Montage-, Bedienungs- und Sicherheitshinweise

FR CH

Fontained'intérieur

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Bestimmungsgemäß Verwendung. 4

Teilebeschreibung. 4

Technische Daten .5

Sicherheitshinweise .5

Vor der Inbetriebnahme .8

Inbetriebnahme/Gebrauch

Montage . 9

Zimmerbrunnen ein-/ausschalten .9

Wasser wechseln. 10

Leuchtmittel austauschen.. 11

Wartung/Reinigung/Pflege

Entsorgung .12

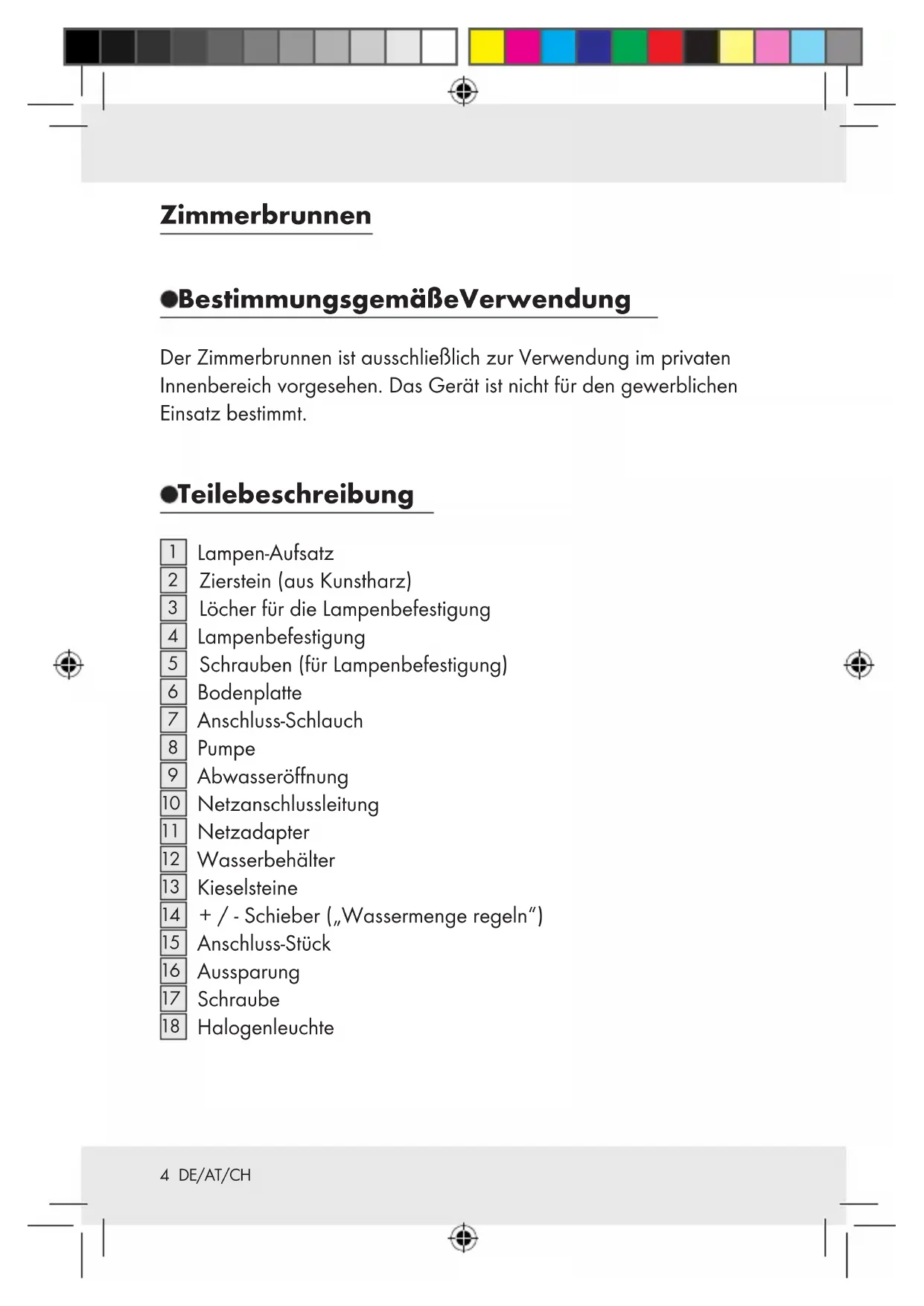

Zimmerbrunnen

BestimmungsgemäßeVerwendung

Der Zimmerbrunnen ist ausschließlich zur Verwendung im privaten Innenbereich vorgesehen. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1	Lampen-Aufsatz
2	Zierstein (aus Kunstharz)
3	Löcher für die Lampenbefestigung
4	Lampenbefestigung
5	Schrauben (für Lampenbefestigung)
6	Bodenplatte
7	Anschluss-Schlauch
8	Pumpe
9	Abwasseröffnung
10	Netzanschlussleitung
11	Netzadapter
12	Wasserbehälter
13	Kieselsteine
14	+ / - Schieber ("Wassermenge regeln")
15	Anschluss-Stück
16	Aussparung
17	Schraube
18	Halogenleuchte

-Technische Daten

Zimmerbrunnen:

Max. Temperatur der zu

pumpenden Flüssigkeit: 35^ C

Gewicht (ungeführter Zustand): 1,7 kg

Eingangsspannung: 230 - 240V 50Hz 10W

Halogenleuchte: MR11, 1 x max. 5 W

Schutzklasse:

Netzadapter:

Modell: BBA41V-12-0650

Eingangsspannung: 230 - 240V 50Hz

Ausgangsspannung: 12V 650mA,7,8VA

Schutzklasse:

Der Netzadapter (Modell-Nr. BBA41V-12-0650) ist TUV / GS geprüft.

Sicherheitshinweise

Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.
- Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

• Dieses Gerät ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit dem Gerät entstehen, nicht erkennen.

VORSICHT!VERLETZUNGSGEFAHR!Stellen Sie sichere, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

Achten Sie darauf, dass das Produkt nur von fachkundigen Personen montiert wird.
- Verwenden Sie das Gerät / Produkt keinesfalls, wenn es beschädigt ist.
Überprüfen Sie ähnliches Zubehör und alle Materialien regelmäß auf Rost, Verschleib und / oder andere Beschädigungen, da das Produkt dann nicht mehr verwendet werden darf.
Stellen Sie das Produkt auf eine ebene und glatte Fläche. Andernfalls kann das Produkt umkippen. Verletzungen und / oder Beschädigungen des Produkts können die Folgen sein.
- Verwenden Sie den Zimmerbrunnen nur zusammen mit den mitgelieferten Zubehörteilen.
- Verwenden Sie den Zimmerbrunnen nur im Innenbereich.
- Verwenden Sie die Pumpe 8 nur zusammen mit dem mitgelieferten Netzadapter 11. Andernfalls kann es zu Beschädigungen der Geräte kommt.
- Verwenden Sie die Pumpe 8 nur, wenn Sie vollständig mit Wasser bedeckt ist. Andernfalls kann es zu einer Überhitzung der Pumpe 8 kommt. Beschädigungen des Geräts können die Folge sein.
Achten Sie daraufuf, dass sich keine Gegenstände im Wasser befinden, die von der Pumpe 8 angesaugt werden können. Andernfalls kann es zu Beschädigungen des Produkts kommt.
Betreiben Sie den Zimmerbrunnen nur mit Leitungswasser und ohne jegliche Zusatzstoffe wie Aromen o.ä. Beigemischte Zusatzstoffe können sich entzünden. Verletzungen und / oder Beschändigungen können die Folgen sein.

Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,3 m zu angeestrahlten Materialien.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benöttigten Betriebsspannung des mitgelie-ferten Netzadapters 11 übereinstimmt.
■ Überprüfen Sie vor jedem Netzanschluss das Gerät, die Pumpe 8 und den Netzadapter 11 auf etwaige Beschädigungen.
Ein beschädigtes Gerät bedeutet Lebensgefahr durch elektrischen Schlag.
Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen am Gerät an eine Elektrofachkraft.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Fassen Sie den Netzadapter 11 niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass der Netzadapter 11 niemals mit Wasser oder anderen Flüssigkeiten in Berührung kommt.
Zweckentfremden Sie die Anschlussleitungen nicht, um die Pumpe zu tragen, aufzuhängen oder um den Netzadapter 11 aus der Steckdose zuziehen. Halten Sie die Anschlussleitungen fern von Hitze, Ol, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

Entsorgen Sie die Pumpe 8, wenn die Anschlussleitungen der Pumpe 8 beschädigt sind! Die Anschlussleitungen der Pumpe 8 können nicht ersetzt werden.
- Stellen Sie das Gerät und alle Elektroinstallationen sowie Verbindungen so auf, dass der Standort nicht überflutet werden kann. Alle elektrischen Verbindungen und Installationen müssen sich im überflutungssicheren Bereich befinden.
Achten Sie darauf, dass der Netzadapter 11 vor Spritzwasser geschützt ist.
Fuhren Sie Arbeiten am Gerät nur dann durch, wenn der Netz-adapter 11 vom Netzstrom getrennt ist.
Lassen Sie die Pumpe 8 niemals ohne Wasser laufen.

Vorder Inbetriebnahme

Suchen Sie einen geeigneten Standort für den Zimmerbrunnen.
Achten Sie darauf, dass der Untergrund fest, flach und eben ist.

VORSICHT! Ein unbener Untergrund kann dazu führen, dass der montierte und mit Wasser befüllte Zimmerbrunnen umkippen kann. Verletzungen und / oder Beschädigungen des Produkts können die Folgen sein.
VORSICHT! Brandgefahr durch Umkippen der Halogenleuchte 18
VORSICHT! VERLETZUNGSGEFAHR! Versuchen Sie niemals, den Standort des Zimmerbrunnens zu wechseln, wenn dieser mit Wasser gefüllt ist. Andernfalls kann es zu Verletzungen oder Sachbeschädigung kommt.

Inbetriebnahme/Gebrauch

Montage

• Packen Sie das Produkt und das Zubehör vorsichtig aus.
  Hinweis: Achten Sie darauf, dass Sie nicht versehentlich Montagematerial wegwerfen.
  Platzieren Sie den Wasserbehälter auf einem flachen und ebenen Untergrund in der Höhe einer Steckdose (230-240 V~ 50 Hz).
  Montieren Sie den Lampen-Aufsatz 1 an den Zierstein 2 Positionieren Sie hierzu die Lampenbefestigung 4 genau auf den Lochern für die Lampenbefestigung 3 und schrauben Sie sie mit den Schrauben 5 fest (siehe Abbildung A). Verwenden Sie einen PH1 Schraubendreher, um die Schrauben festzuziehen.
  Befüllen Sie den Wasserbehälter bis zur MAX-Markierung (Innenwand) des Wasserbehalters mit Wasser.
  Erhöhen (MAX) oder verringn (MIN) Sie die aus dem Zierstein 2 herausflieBende Wassermenge mit dem +/ - Schieber14 (Abb. C).
  Setzen Sie die Bodenplatte 6 mit der daran befestigten Pumpe 8 auf den Wasserbehälter 12 und führen Sie damit die Kabel der Pumpe 8 durch die Aussparung 16
  Dekorieren Sie die Bodenplatte 6 mit den Kieselsteinen 13.
  Ihr Zimmerbrunnen ist nun betriebsbereit.

- Zimmerbrunnen ein-/ausschalten

Stecken Sie den Netzadapter 11 in eine vorschrifsmäßig instal-. lierte Steckdose, um den Zimmerbrunnen einszuschalten. Die Halogenleuchte 18 leuchtet und Wasser flieBt aus dem Zierstein 2 Hinweis: Streichen Sie mit der Hand uber die Wasser-Öffnung am Zierstein 2 damit das Wasser gleichmäßig hersausflieBt.

Ziehen Sie den Netzadapter 11 aus der Steckdose, um den Zimmerbrunnen auszuschalten.

Wasser wechseln

WARNING! LEBENSGEFAHR DURCH ELEKTRISCHEN

SCHLAG! Achten Sie darauf, dass der Netzadapter 11 nicht in das Wasser fällt bzw. nicht mit Wasser in Berührung kommt.

Hinweis: Um Algenbildung vorzubeugen, sollenn Sie in regelmäßigen Abständen - mindestens 1 x pro Woch - das Wasser wechseln und den Wasserbehälter [12] reinigen.

WARNING! LEBENSGEFAHR DURCH ELEKTRISCHEN

SCHLAG! Ziehen Sie den Netzadapter 11 aus der Steckdose.

□ Nehmen Sie die Bodenplatte 6amt Zierstein 2vom Wasserbehälter 12.
Ziehen Sie den Anschluss-Schlauch 7 vom Anschluss-Stück 15
- Legen Sie die Bodenplatte 6amt Zierstein 2 und Lampen-Aufsatz 1 und Pumpe 8vorsichtig beiseite.
Gießen Sie das Wasser vorsichtig aus der Abwasseröffnung 9 aus. Reinigen Sie den Wasserbehälter 12 mit einem weichen Tuch (o.a.) und ggf. etwas Reinigungsmittel. Entkalken Sie den Wasserbehälter 12 wenn nötig mit einem handelsüblichen Entkalkungsmittel.
Befüllen Sie den Wasserbehälter bis zur MAX-Markierung (Innenwand) wieder mit frischem Wasser.
Montieren Sie den Zimmerbrunnen wieder (siehe „Montage").

Leuchtmittelautauschen

WARNING! LEBENSGEFAHR DURCH ELEKTRISCHEN

SCHLAG! Ziehen Sie vor sãmtlichen Arbeiten am Produkt den Netz-adapter 11 aus der Steckdose.

Lösen Sie die Schrauben am Lampen-Aufsatz mittels eines Schraubendrethers (siehe Abbildung B).
Entfernen Sie die Halogenleuchte 18. Setzen Sie eine Halogenleuchte 18 ein (siehe Abbildung B).
Ziehen Sie die Schrauben mittels eines Schraubendrehers wieder fest.

Wartung/Reinigung/Pflege

LEBNSGELAHRDRCH

ELEKTRISCHEN SCHLAG! Ziehen Sie vor samllichen Arbeiten am Produkt den Netzadapter 11 aus

der Steckdose.

Achten Sie darauf, dass sich der Wasserstand niemals unterhalb der MIN-Markierung (Innenwand) des Wasserbehalters 12 befindet.
Füllen Sie das Wasser auf oder wechseln Sie das Wasser aus, wenn sich der Wasserstand unterhalb der MIN-Markierung befindet (siehe „Wasser wechseln"). Überprüfen Sie den Wasserstand, indem Sie die Bodenplatte 6 leicht anheiten. Wenn kein Wasser aus dem Zierstein 2 fließt, obwohl der Netzadapter 11 an eine Steckdose angeschlossen ist, ist der Wasserstand vermutlich zu niedrig.
Wechseln Sie das Wasser mindestens 1 x pro Woche aus (siehe „Wasser wechseln"). So beugen Sie Algenbildung vor.
Überprüfen und reinigen Sie Zimmerbrunnen, Kieselsteine [13], Wasserbehälter [12] und Pumpe [8] in regelmäßigen Abständen. Verwenden Sie dazu keinesfalls aggressive oder atzende Reini

gungsmittel. Achten Sie darauf, dass sich keine Fremdkörper in Pumpe 8 und Anschluss-Schlauch 7 befinden.

Gießen Sie das Wasser aus und halten Sie den Zimmerbrunnen vollständig trocknen, wenn Sieihn langere Zeit nicht verwenden (siehe „Wasser wechseln").

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es aus gedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

EMC (€)

Technische gegevens.. 35

Veiligheid.. 35

- Technische gegevens

Kamer waterval:

Afmetingen: Model Z31300, Z30094D:

$$ \mathrm {c a .} 1 9 \times 4 1 \times 9, 5 \mathrm {c m} $$

$$ (B \times H \times D) $$
