| Tipo di prodotto | Fontana da interno |
| Marca | Melinera |
| Modello | Z30094D |
| Peso (a vuoto) | 1,7 kg |
| Alimentazione di rete | 230-240 V~, 50 Hz |
| Blocco adattatore | Modello BBA41V-12-0650, uscita 12 V~, 650 mA, 7,8 VA |
| Consumo pompa | 10 W |
| Illuminazione | Lampadina alogena MR11, 1 x max 5 W |
| Certificazione adattatore | Certificato TÜV/GS |
| Utilizzo | Interno, uso privato |
| Materiali | Serbatoio in plastica, pietra decorativa in resina, ciottoli |
| Regolazione portata d'acqua | Pulsante + / - (quantità variabile) |
| Capacità serbatoio | Fino al segno MAX |
| Temperatura max dell'acqua | 35 °C |
| Manutenzione | Cambio d'acqua settimanale, pulizia con panno morbido |
| Pezzi di ricambio | Pompa, lampadina alogena MR11 max 5W, adattatore BBA41V-12-0650 |
| Sicurezza | Non utilizzare senz'acqua, tenere fuori dalla portata dei bambini |
Domande frequenti - Z30094D MELINERA
Domande degli utenti su Z30094D MELINERA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Fontana da interno in formato PDF gratuitamente! Trova il tuo manuale Z30094D - MELINERA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Z30094D del marchio MELINERA.
MANUALE UTENTE Z30094D MELINERA
Istruzioni di montaggio, d'uso e di sicurezza
NL
Kamerwaterval
IT / CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 23
NL Montage-, bedienings- en veiligheidsinstrumenties Pagina 33
Utilizzo secondo la destinazione d'uso ....Pagina 24
Descrizione dei componenti.. 24
Dati tecnici.. 25
Indicazioni per la sicurezza
Prima dell'avvio. 28
Avvio/Utilizzo
Montaggio.. 29
Accensione / spegnimento della fontana decorativa
per interni.. 29
Cambio dell'acqua.. 30
Sostituzione della lampadina . 31
Manutenzione / Pulizia / Cura
Smaltimento. 32

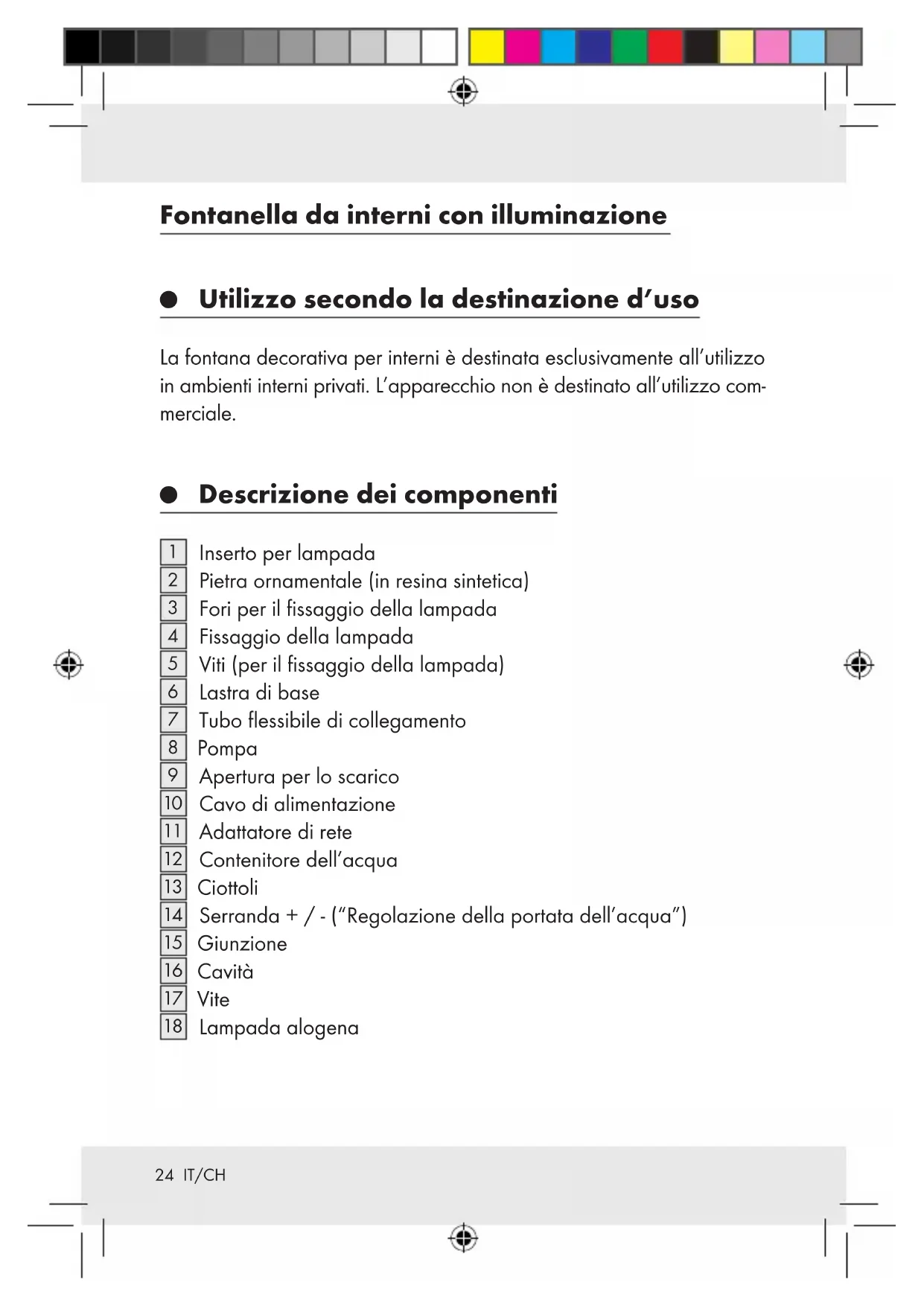

Fontanella da interni con illuminazione
Utilizzo secondo la destinazione d'uso
La fontana decorativa per interni è destinata esclusivamente all'utilizzo in ambienti interni privati. L'apparecchio non è destinato all'utilizzo commerciale.
- Descrizione dei componenti
1 Inserto per lampada
2 Pietra ornamentale (in resina sintetica)
3 Fori per il fissaggio della lampada
4 Fissaggio della lampada
5 Viti (per il fissaggio della lampada)
6 Lastra di base
7 Tubo flessibile di collegamento
8 Pompa
9 Apertura per lo scarico
10 Cavo di alimentazione
11 Adattatore di rete
12 Contenitore dell'acqua
13 Ciottoli
14 Serranda + / - ("Regolazione della portata dell'acqua")
15 Giunzione
16 Cavità
17 Vite
18 Lampada alogena
Datitecnici
Fontana decorativa per interni:
Dimensioni: Modelli Z31300, Z30094D:
$$ \text {c i r c a} 1 9 \times 4 1 \times 9, 5 \mathrm {c m} (\mathrm {L} \times \mathrm {H} \times \mathrm {P}) $$
Max. volume di riempimento: circa 800 ml
Peso (quando non è piano): 1,7 kg
Tensioned'ingresso: 230-240V \~,50Hz,10W
Lampada alogena: MR11, 1 x max. 5 W
Classe di protezione:
Adattatore di rete:
Modello: BBA41V-12-0650
Tensioned'ingresso: 230-240V \~,50Hz
Tensione di uscita: 12 V , 650 mA, 7,8 VA
Classe di protezione:
L'adattatore di rete (modello n° BBA41V-12-0650) è stato collaudato da TÜV/ GS.
Indicazioni per la sicurezza
Tenere i bambini lontani dall'apparecchio. Il prodotto non è un giocattolo.
Nonfareutilizzarequestoarticolo da personi (ivi inclusibambini) concapacità fisiche,sensoriali o mentali limitate.Inoltre il prodotto nonpuoessereutilizzato da personechonnonconosconoil suofunzionamento.Inthisocaso,una persona responsabileper lasicurezzadevesupervisionareodareindicazioni sucomeil prodotto
debba essere utilizzato. I bambini devono essere sorvegliati al fine di impedire cheassi giochino con l'apparecchio.
- Questo appearecchio non è un giocattolo, non deve finire nelle mani di bambini. I bambini possono non riconoscere i pericoli del maneggiare il prodotto.
ATTENZIONE! PERICOLO DI LESIONI! Assicurarsi che tutti i componenti siano intatti e montati correttamente. In caso di montaggio errato vi è pericolò di lesioni. Eventuali componenti danneggiati possono influire negativamente sulla sicurezza e sulla funzionalità del prodotto.
Fare attenzione a che il prodotto venga montato solamente da persona esperte.
Non utilizzato in nessun caso l'apparecchio / il prodotto se esso è danneggiato. - Controllare regolarmente tutti gli accessori e i materiali per verificare l'eventuale presenza di ruggine, usura e / o di altri danneggiamenti, poiché in tal caso il prodotto non può essere utilizzato.
Porre il prodotto su una superficie pianà e liscia. In caso contrario il prodotto potrebbe ribaltarsi. In caso contrario si potrebbero provocare leSIONi a persone e / o danni al prodotto.
Utilizzare la fontana decorativa per interni solamente con gli accessori in dotazione.
Utilizzare questa fontana decorativa solamente in ambienti interni.
Utilizzare la pompa 8 solamente con gli adattatori di rete 11 in dotazione. In caso contrario l'apparecchio potrebbe subire danni.
Utilizzare la pompa 8 solo quando esta è completamente coperta di acqua. In caso contrario si potrebbe giungere a un surriscaldamento della pompa 8. Ciò potrebbe danneggiare il prodotto.
Fare attenzione a che nell'acqua non si trovino oggetti che potrebbero essere aspirati alla pompa 8. In caso contrario si potrebbero provocare danni al prodotto. - Mettere in funzione la fontana decorativa per interni solamente con acqua corrente alla aggiungere all'additivi quali aromi e
prodotti similii. Tali additivi potrebbero prendere fuoco. Ciò potrebbe provocare lesioni a persone e / o danni a cose.
Montare la lampada a una distanza di almeno 0,3 m dai materiali illuminati.
Evitare il pericolo di morte determinato da una scossa elettrica!
- Prima dell'utilizzo assicurarsi che la tensione di rete disponibile corrisponda alla tensione di esercizio dell'adattatore di rete in dotazione.
Prima di agli collegamento dell'apparecchio alla rete elettrica verificare che la pompa 8 e l'adattatore di rete 11 non siano danneggiati.
Un'eventuale apparecchiatura difettosa può rappresentare un pericolò di morte a causa di scosse elettriche!
In caso di danneggiamenti, necessità di riparazioni o altri problemi nell'utilizzo dell'apparecchio rivolgersi a un elettricista.
Non après mai un appearecchio elettrico o inseire oggetti inesso. Tali interventi rappresentano un pericolo di morte a seguito di scossa elettrica.
Non prendere mai in mano l'adattatore di rete con mani umide e bagnate.
Evitate il contatto dell'adattatore di rete con acqua o altri liquidi.
Non utilizzato i cavi di alimentazione per uno scopo diverso da quello previsto, ad esempio per reggere o appendere la pompa 8 oppure per estrarre l'adattatore di rete 11 nella presa. Mantenere i cavi di alimentazione lontano da fonti di calore, olio, spigoli acuti o componenti di apparecchi in movimento. Cavi di alimentazione danneggiati o attorcigliati accrescono il rischio di scossa elettrica.
Smaltire la pompa 8 quando i cavi di alimentazione della pompa 8 sono danneggiati. I cavi di alimentazione della pompa 8 non possono essere sostituiti.
Installare il prodotto e tutte le installazioni elettriche in modo tale che l'area d'installazione non possa essere allagata. Tutti i collegamenti e le installazioni elettriche devono trovarsi in un'area protetta da eventuali allagamenti.
Fare attentione a che l'adattatore di rete 11 sua protetto dall'ac-qua di spruzzo.
Eseguire interventi sul prodotto solamente quando l'adattatore di rete 11 è staccato alla tensione di rete.
Nonfare mai scorrere la pompa 8证监会 acqua.
- Prima dell'avvio
Cercare un punto d'installazione adatto per la fontana decorativa per interni.
Fare attenuation a che il sottofondo sua fisso, piano e uniforme.
ATTENZIONE! Un sogtofondo non piano cui determinare il rovescimento della fontana decorativa per interni montata e piena d'acqua. In tal caso si potrebbero provocare lesioni a persone / o danni al prodotto.
ATTENZIONE! Pericolo d'incendio in caso di rovesciamento della lampada alogena 18.
ATTENZIONE! PERICOLO DI LESIONI! Non cercare mai di modificare il punto di posizionamento della fontana decorativa per interni quando esta è riempita di acqua. In caso contrario si possono provocare lesioni a personne o danni a cose.
- Avvio/Utilizzo
- Montaggio
Estrarre con attenzione il prodotto e gli accessori dall'imballaggio.
Nota: Togliendo il prodotto dall'imballaggio fare attenzione a non gettare via per erre del materiale di montaggio.
Porre il contentatore dell'acqua 12 su un sostofondo piano e uniforme nei pressi di una presa elettrica (230-240 V\~, 50Hz
Montare l'inserto per lampada 1 sulla pietra ornamentale 2. Porre il fissaggio per la lampada 4 con precisione sui fori per il fissaggio della lampada 3 e stringerlo con le viti 5 (vedi fig. A). Per stringere le viti utilizzato un cacciavite PH1.
Riempire di acqua il contentatore [12] sono a cheessa raggiunga il contrassegno "MAX" (sulla parete interna) del contentitore dell'acqua [12].
Per aumentare (MAX) o ridurre (MIN) la quantità d'acqua proveniente alla pietra ornamentale 2 operare sulla serranda +/14 (Fig. C).
Porre la lastra di base 6 con la pompa 8 fissata aessa sul contentatore dell'acqua 12 e condurre il cavo della pompa 8 attenuato la cavity 16.
Decorare la lastra di base 6 con i ciottoli 13
La fontana decorativa da interni è ora pronta per essere avviata.
- Accensione / spegnimento della fontana decorativa per interni
Per avviare la fontana decorativa per interni inseire l'adattatore di rete [11] in una presa installata correttamente. La lampada alogena [18] si illumina e l'acqua scorre alla pietra ornamentale [2].
Nota: Strofinare con la mano l'aperture dell'acqua sulla pietra ornamentale 2 cosi che l'acqua scorra in modo uniforme.
Per spegnere la fontana decorativa per interni estrarre l'adattatore di rete 11 alla presa elettrica.
- Cambio dell'acqua
ATTENZIONE! PERICOLO DI MORTE DETERMINATO
DA UNA SCOSSA ELETTRICA! Evitare il contatto o la caduta dell'adattatore di rete 11 in acqua.
Nota: Per evitare la formazione di alghè è necessario con regolarità – almeno una volta la settimana – cambiare l'acqua e pulire il contentitore dell'acqua [12].
A ATTENZIONE! PERICOLO DI MORTE DETERMINATO DA UNA SCOSSA ELETTRICA! Estrarre l'adattatore di rete [1]
dalla presa eletrica.
Estrarre la lastra di base 6 completa della pietra ornamentale 2 dal contentatore dell'acqua 12.
Estrarre il tubo flessibile di collegamento 7 dalla giunzione 15
Mettere da parte con attenzione la lastra di base 6 completinga della pietra ornamentale 2 e l'inserto per lampada 1 e la pompa 8
Svuotare l'acqua con attenzione dall'apertura per lo scarico 9. Pulire il contentitore dell'acqua 12 con un panno morbido (o altri) ed eventualmente un poco di detergente. Rimuovere il calcare eventualmente presente nel contentitore dell'acqua 12, se necessario con un anticalcare comunamente reperibile in commercio.
Riempire nuovamente il contentatore dell'acqua 12 con acqua fresca fino al punto marcato con "MAX" (sulla parete interna).
Montare la fontana ornamentale per interni (vedi il capitolo "Montaggio").
Sostituzione della lampadina
ATTENZIONE! PERICOLO DI MORTE DETERMINATO
DA UNA SCOSSA ELETTRICA! Prima di esquire agli intervento al prodotto estrarre l'adattatore di rete 11 alla presa elettrica.
□ Allentare le viti 17 del supporto per lampada 1 facendo uso di un cacciavite (vedi figura B).
Rimuovere la lampada alogena 18. Inserire una nuova lampada alogena 18 (vedi figura B).
Stringere nuovamente le viti 17 facendo uso di un cacciavite.
- Manutenzione/Pulizia/Cura
ATTENZIONE! PERICOLO DI MORTE DETERMINATO DA UNA SCOSSA ELETTRICA!
11dalla presa elettrica.
Fare attenuation a che il livello dell'acqua non scenda mai除去 la marcatura MIN" sulla parete interna del contentatore dell'acqua 12
Rabboccare l'acqua o sostuire l'acqua quando il livello dell'acqua medesima si trovato il contrassegno "MIN" (vedere il capitolo "Cambio dell'acqua"). Verificare il livello dell'acqua sollevando leggermente la lastra di base 6 Se l'acqua non fluisce alla pietra ornamentale 2 pur con l'adattatore di rete 11 collegato a una presa elettrica, probabilitmente il livello dell'acqua è troppo basso.
- Cambiare l'acqua almeno una volta la settimana (vedi il capitolo "Cambio dell'acqua"). In quello modo si previene la formazione di alghe.
□ Controllare e pulire a intervalli regolari la fontana decorativa per interni, i ciottoli 13 il contentatore dell'acqua 12e la pompa 8. Non utilizzato in nessun caso detergenti aggressivi o corrosivi.
Fare attenzione a che nessun corpo estraneo si trovi nella pompa 8 e nel tubo flessibile di collegamento 7
Versare l'acqua e lasciare asciugare completeness la fontana decorativa per interni qualora questa non venga utilizzata per lungo tempo (vedere il capitolo "Cambio dell'acqua").
Smaltimento
La confezione è prodotta in materiale riciclabile e biodegradabile, smaltabile nei luoghi di raccolta differenziati.
Potete informarvi sulle possibilità di smaltimento del prodotto consumato dall'amministrazione comunale e città.
Per la salvaguardia della tutela ambientale, quando il vosto prodotto non funzione più, non gettato nei rifiuti domestici bensi nei luoghi adatti di raccolta. Potete informarvi sui luoghi di raccolta e i loro orari di apertura dall'aministrazione competente.
EMC (€
informazioni - Stand van de
informatie: 07/2012 · Ident.-No.:
Z31300/Z30094D072012-1
