BEDIENUNGSANLEITUNG SE10x SAMSON

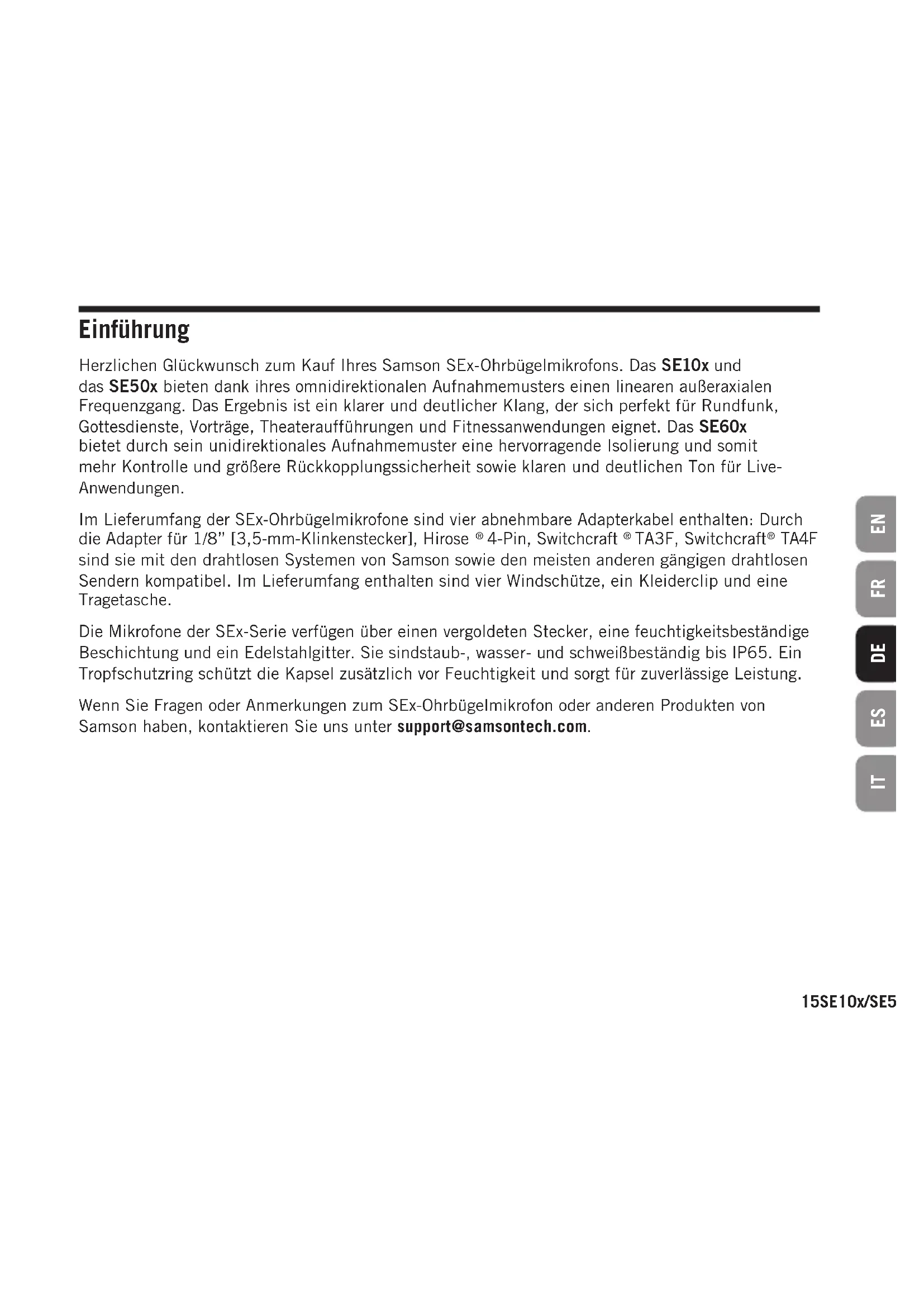

015SE10x/SE5 0x/SE60x-Ohrbügelmikrofon ENFRDEESIT Einführung Herzlichen Glückwunsch zum Kauf Ihres Samson SEx-Ohrbügelmikrofons. Das SE10x und das SE50x bieten dank ihres omnidirektionalen Aufnahmemusters einen linearen außeraxialen Frequenzgang. Das Ergebnis ist ein klarer und deutlicher Klang, der sich perfekt für Rundfunk, Gottesdienste, Vorträge, Theateraufführungen und Fitnessanwendungen eignet. Das SE60x bietet durch sein unidirektionales Aufnahmemuster eine hervorragende Isolierung und somit mehr Kontrolle und größere Rückkopplungssicherheit sowie klaren und deutlichen Ton für Live- Anwendungen. Im Lieferumfang der SEx-Ohrbügelmikrofone sind vier abnehmbare Adapterkabel enthalten: Durch die Adapter für 1/8” [3,5-mm-Klinkenstecker], Hirose

TA4F sind sie mit den drahtlosen Systemen von Samson sowie den meisten anderen gängigen drahtlosen Sendern kompatibel. Im Lieferumfang enthalten sind vier Windschütze, ein Kleiderclip und eine Tragetasche. Die Mikrofone der SEx-Serie verfügen über einen vergoldeten Stecker, eine feuchtigkeitsbeständige Beschichtung und ein Edelstahlgitter. Sie sindstaub-, wasser- und schweißbeständig bis IP65. Ein Tropfschutzring schützt die Kapsel zusätzlich vor Feuchtigkeit und sorgt für zuverlässige Leistung. Wenn Sie Fragen oder Anmerkungen zum SEx-Ohrbügelmikrofon oder anderen Produkten von Samson haben, kontaktieren Sie uns unter [e-mail].16 Switchcraft

TA3F Kompatibel mit den Samson-Produktserien AirLine ATX und Concert sowie den meisten drahtlosen Systemen von AKG

TA4F Kompatibel mit den meisten drahtlosen Systemen von Shure

Klinkenstecker 3,5mm Kompatibel mit drahtlosen Systemen von Sennheiser

4-Pin Kompatibel mit den meisten drahtlosen Systemen von Audio-Technica

Im Lieferumfang der SE10x/SE50x/SE60x-Mikrofone sind vier Kabel mit Adaptern für die gängigsten drahtlosen Bodypack-Sender enthalten. Verbinden des Kabels mit dem Ohrbügel:

1. Wählen Sie das Kabel mit dem Adapter für Ihr drahtloses System aus.

Führen Sie das Kabel zum Gewindeanschluss auf der Rückseite des SE10x/SE50x/SE60x-Mikrofons und schrauben Sie es dann an den Ohrbügel. Das Kabel sollte nicht zu fest verschraubt sein.

3. Befestigen Sie den mitgelieferten Kleiderclip an der Rückseite Ihres Kragens und führen Sie

das Mikrofonkabel vom SEx-Ohrbügel zum drahtlosen Bodypack. Das Kabel sollte lang genug sein, dass Sie Ihren Kopf drehen können. Adapterkabel17SE10x/SE5 0x/SE60x-Ohrbügelmikrofon ENFRDEESIT Positionierung des Mikrofons Positionieren Sie das Mikrofonelement des SE60x etwa 0,5–2,5cm hinter Ihrem Mundwinkel. Da das SE60x eine unidirektionale Richtcharakteristik hat, hängt die Aufnahme der tiefen Frequenzen von der Positionierung des Mikrofons in Bezug zur Schallquelle ab. Das SE10x und das SE50x sind omnidirektional und können weiter vom Mund entfernt positioniert werden. Wenn das Mikrofon jedoch zu weit von Ihrem Mund entfernt ist, müssen Sie die Verstärkung erhöhen und die Isolierung verringern. Platzieren Sie das Mikrofon nicht direkt vor dem Mund, um Atemgeräusche und P-Pops zu vermeiden. Das Mikrofon sollte sich auch nicht direkt an der Wange befinden, da dies zu Nebengeräuschen führen kann.18 SE10x Mikrofonelement Back-Elektret-Kondensator Richtcharakteristik Kugel (omnidirektional) Frequenzbereich 20 Hz – 20 kHz Empfindlichkeit -45dBV/Pa bei 1kHz ±3dB Ausgangsimpedanz 2kΩ ±30% Maximaler Schalldruck 130dB Eigenrauschen 30dB(A) Dynamikbereich 100dB Betriebsspannung 1,5 – 12VDC Kabel: ø1,4mm x 1,2m Gewicht 265g Abmessungen ø3mm Mitgelieferte Adapterkabel 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör (4) Vier Windschütze, Kleiderclip, Tragetasche Spezifikationen Richtcharakteristik Frequenzgang

019SE10x/SE5 0x/SE60x-Ohrbügelmikrofon ENFRDEESIT Spezifikationen Richtcharakteristik Frequenzgang

SE50x Mikrofonelement Back-Elektret-Kondensator Richtcharakteristik Kugel (omnidirektional) Frequenzbereich 20 Hz – 20 kHz Empfindlichkeit -35 ±3dB 1V/Pa bei 1kHz Ausgangsimpedanz 2kΩ ±30% Maximaler Schalldruckpegel: 140 dB Eigenrauschen 30dB(A) Dynamikbereich 110dB Betriebsspannung 1,5 – 12VDC Kabel: ø1,4mm x 1,2m Gewicht 2,5g Abmessungen ø2,5mm Mitgelieferte Adapterkabel 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör (4) Vier Windschütze, Kleiderclip, Tragetasche20 Spezifikationen SE60x Mikrofonelement Back-Elektret-Kondensator Richtcharakteristik Niere (unidirektional) Frequenzgang 50Hz – 18kHz Empfindlichkeit -45dB 1V/Pa ±3dB bei 1kHz Ausgangsimpedanz 2kΩ ±30% Maximaler Schalldruckpegel 135dB Betriebsspannung 0,8 – 5VDC Kapselabmessung 7,35mm Kabel: 4x ø1,4mm x 1,2m Gewicht 3,5g Mitgelieferte Adapterkabel 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör (4) Vier Windschütze, Kleiderclip, Tragetasche Richtcharakteristik Frequenzgang
