MANUALE UTENTE SE10x SAMSON

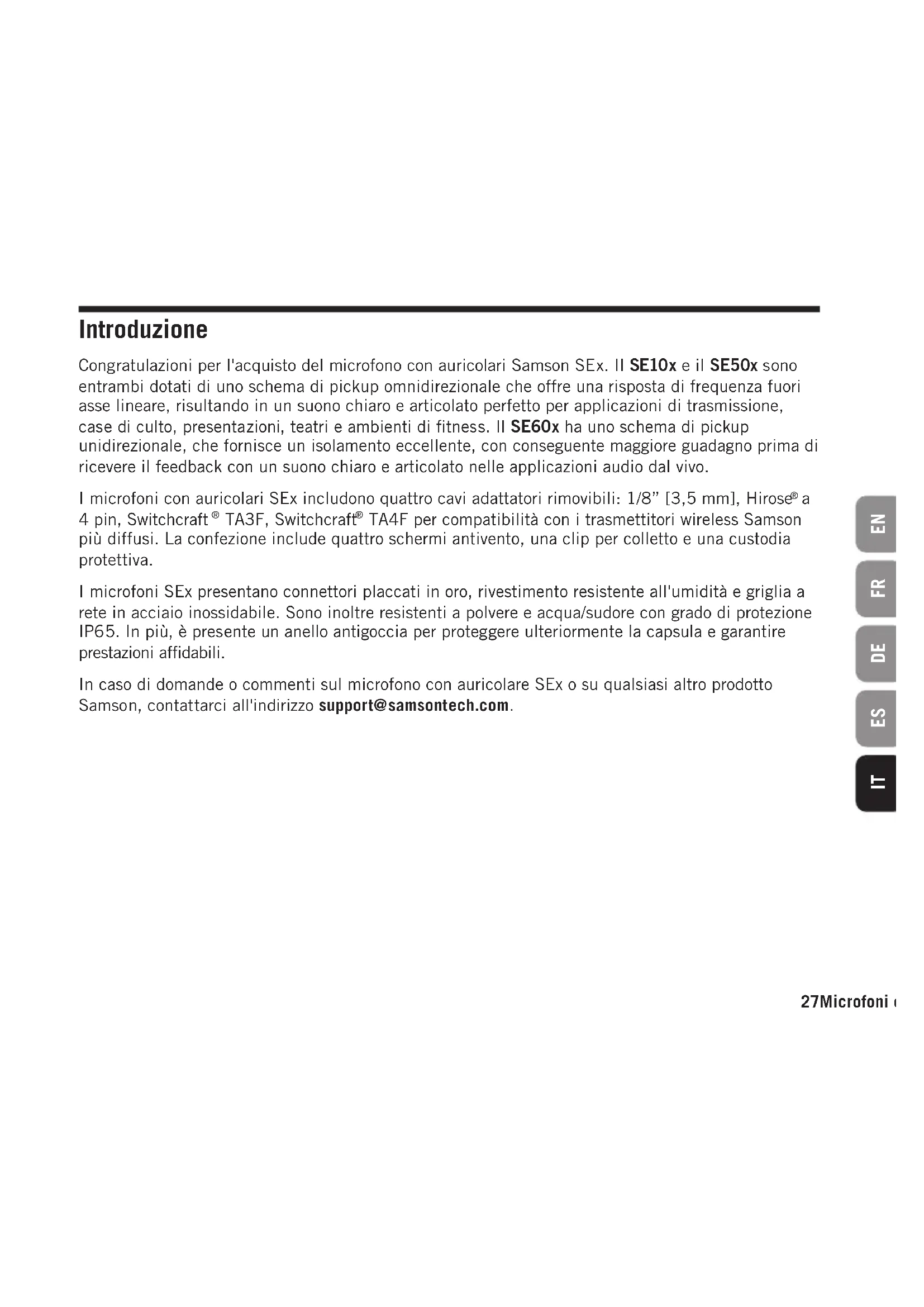

027Microfoni con auricolari SE10x/SE50x/SE60xDE50 ENFRDEESIT Introduzione Congratulazioni per l'acquisto del microfono con auricolari Samson SEx. Il SE10x e il SE50x sono entrambi dotati di uno schema di pickup omnidirezionale che offre una risposta di frequenza fuori asse lineare, risultando in un suono chiaro e articolato perfetto per applicazioni di trasmissione, case di culto, presentazioni, teatri e ambienti di fitness. Il SE60x ha uno schema di pickup unidirezionale, che fornisce un isolamento eccellente, con conseguente maggiore guadagno prima di ricevere il feedback con un suono chiaro e articolato nelle applicazioni audio dal vivo. I microfoni con auricolari SEx includono quattro cavi adattatori rimovibili: 1/8” [3,5 mm], Hirose

TA4F per compatibilità con i trasmettitori wireless Samson più diffusi. La confezione include quattro schermi antivento, una clip per colletto e una custodia protettiva. I microfoni SEx presentano connettori placcati in oro, rivestimento resistente all'umidità e griglia a rete in acciaio inossidabile. Sono inoltre resistenti a polvere e acqua/sudore con grado di protezione IP65. In più, è presente un anello antigoccia per proteggere ulteriormente la capsula e garantire prestazioni affidabili. In caso di domande o commenti sul microfono con auricolare SEx o su qualsiasi altro prodotto Samson, contattarci all'indirizzo [e-mail].28 Connettore Switchcraft

Connettore Switchcraft

TA4F Compatibile con gran parte dei sistemi wireless Shure

Connettore da 3,5 mm Compatibile con i sistemi wireless Sennheiser

a 4 pin Compatibile con gran parte dei sistemi wireless Audio-Technica

Il SE10x/SE50x/SE60x include quattro cavi con adattatori per alcuni dei più diffusi trasmettitori bodypack per microfoni wireless. Per collegare il cavo all’auricolare:

1. Scegliere il cavo e il connettore compatibili con il proprio sistema wireless.

2. Allineare il cavo al terminale filettato sul retro del SE10x/SE50x/SE60x e avvitare il cavo

all’auricolare. Non stringere eccessivamente il cavo.

3. Collegare la clip per colletto inclusa sul retro del colletto della camicia e far scorrere il cavo del

microfono dall’auricolare SEx al bodypack wireless. Lasciare cavo a sufficienza per consentire di girare la testa da un lato all'altro. Cavi connettori29Microfoni con auricolari SE10x/SE50x/SE60xDE50 ENFRDEESIT Posizionamento del microfono Posizionare il microfono SE60x a circa 1 cm dietro l'angolo della bocca. Poiché il SE60x è una capsula unidirezionale, le caratteristiche delle basse frequenze cambieranno a seconda della posizione del microfono rispetto alla sorgente sonora. I SE10x e SE50x sono capsule omnidirezionali e possono essere posizionati più lontano dalla bocca. Tuttavia, se il microfono è troppo lontano dalla bocca, sarà necessario aumentare il guadagno e ridurre l'isolamento. Non posizionare il microfono direttamente davanti alla bocca per evitare rumori respiratori e p-pop. Per ridurre al minimo il rumore aggiuntivo, non posizionare il microfono a stretto contatto con la guancia.30 SE10x Elemento Condensatore a elettrete posteriore Diagramma polare Omnidirezionale Risposta di frequenza 20 Hz–20 KHz Sensibilità -45 dBV/Pa @1 kHz ±3 dB Impedenza uscita 2 kΩ ±30% SPL massimo 130 dB Rumore di fondo 30 dB(A) Gamma dinamica 100 dB Tensione di funzionamento 1,5–12 V CC Cavo ø1,4 mm*1,2 m Peso 0,09 oz / 2,5 g Dimensioni ø3 mm Cavi adattatori inclusi 1/8” (3,5 mm), Hirose

TA4F Accessori (4) schermi antivento, clip per colletto, custodia protettiva Specifiche Diagramma polare Risposta di frequenza

SE50x Elemento Condensatore a elettrete posteriore Diagramma polare Omnidirezionale Risposta di frequenza 20 Hz–20 KHz Sensibilità -35 ±3 dB 1 V/Pa/a 1 kHz Impedenza uscita 2 kΩ ±30% SPL massimo 140 dB Rumore di fondo 30 dB(A) Gamma dinamica 110 dB Tensione di funzionamento 1,5–12 V CC Cavo ø1,4 mm*1,2 m Peso 0,09 oz / 2,5 g Dimensioni ø2,5 mm Cavi adattatori inclusi 1/8” (3,5 mm), Hirose

TA4F Accessori (4) schermi antivento, clip per colletto, custodia protettiva32 Specifiche SE60x Elemento Condensatore a elettrete posteriore Diagramma polare Cardioide (unidirezionale) Risposta di frequenza 50 Hz-18 kHz Sensibilità -45 dB 1V/Pa ±3 dB a 1 kHz Impedenza uscita 2 kΩ ±30% SPL massimo 135 dB Tensione di funzionamento 0,8–5 V CC Dimensione capsula 7,35 mm Cavo 4x ø1,4 mm*1,2 m Peso 0,12 oz / 3,5 g Cavi adattatori inclusi 1/8” (3,5 mm), Hirose

TA4F Accessori (4) schermi antivento, clip per colletto, custodia protettiva Diagramma polare Risposta di frequenza
