| Produkttyp | Audio-Nachrichtenspeichermodul |
| Marke | Monacor |
| Modell | PA1120DMT |
| Abmessungen (B × H × T) | 194 × 40 × 85 mm |
| Gewicht | 270 g |
| Stromversorgung | 15-17 V DC, 150 mA |
| Speicherkapazität | 6 × 2176 KB (M1-M6, je 360 s) + 20 × 128 KB (Voice01-20, je 23 s) |
| Hauptfunktionen | Aufnahme und Wiedergabe von Nachrichten, DCF77-Funkuhr, Zeitprogrammierung, Fernwiedergabe, Notfallansage, Unterstützung für microSD-Speicherkarten |
| Audioeingang | Klinke 3,5 mm, MIC (2,5 mV / 600 Ω) oder LINE (245 mV / 10 kΩ) |
| Bandbreite | MIC: 150-15000 Hz, LINE: 50-15000 Hz |
| Kopfhörerausgang | Klinke 3,5 mm, max. 24 mW an 64 Ω |
| Anzeige | Digitalanzeige |
| Betriebstemperatur | 0-40 °C |
| Wartung und Reinigung | Mit einem trockenen, weichen Tuch reinigen, keine chemischen Mittel oder Wasser verwenden |
| Sicherheit | Installation durch qualifiziertes Personal, Verwendung in Innenräumen, bei Beschädigung Netzstecker ziehen |
| Ersatzteile und Reparierbarkeit | Reparatur nur durch Fachpersonal; kompatibel mit Kommandomikrofonen PA-1120RC, PA-6000RC, PA-2400RC |
| Allgemeine Informationen | Anleitung in mehreren Sprachen verfügbar, kostenloser Download auf notice-facile.com |
Häufig gestellte Fragen - PA1120DMT Monacor
Benutzerfragen zu PA1120DMT Monacor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Audiomodul kostenlos im PDF-Format! Finden Sie Ihr Handbuch PA1120DMT - Monacor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PA1120DMT von der Marke Monacor.

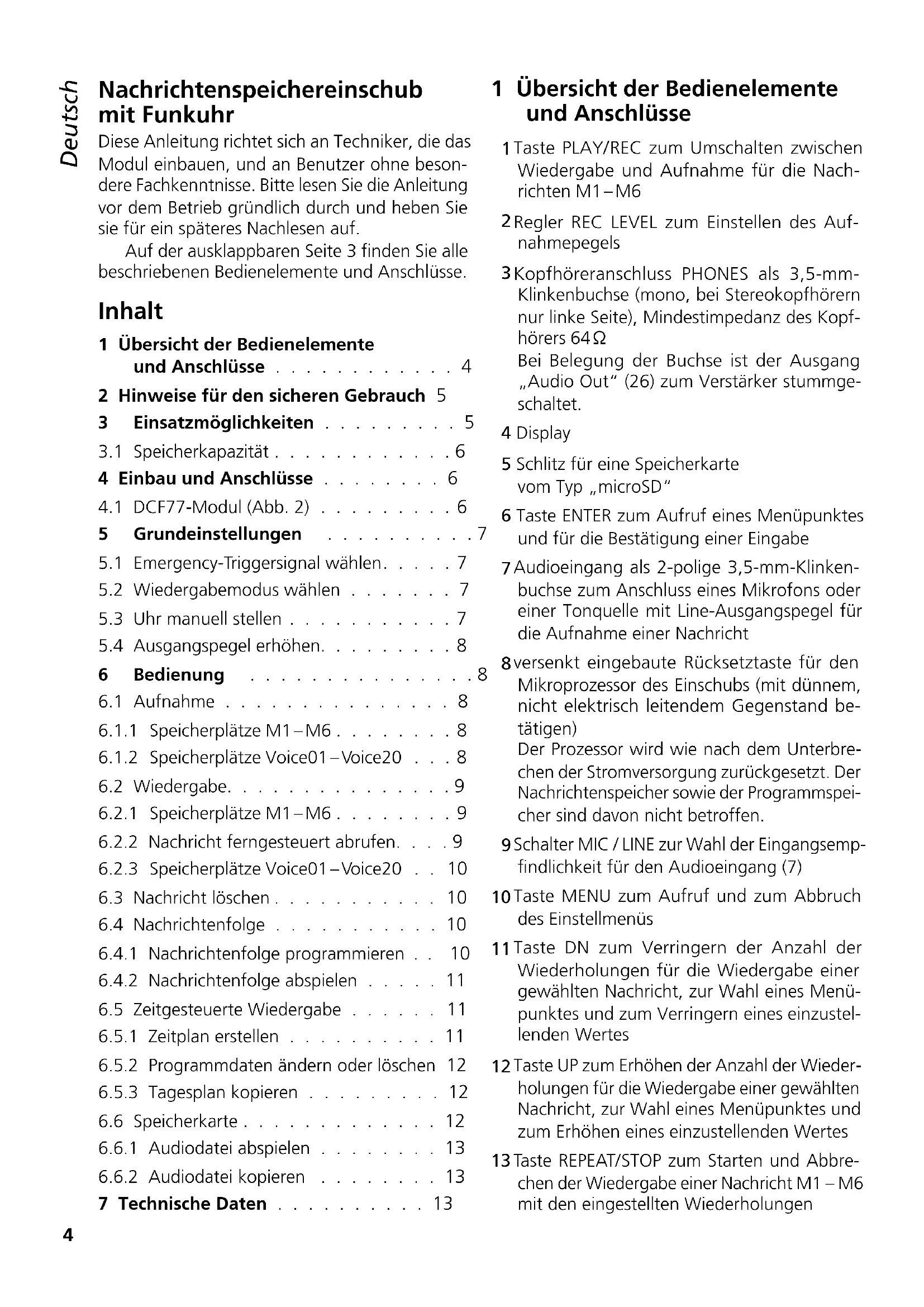

BEDIENUNGSANLEITUNG PA1120DMT Monacor
Nachrichtenspeichereinschub mit Funkuhr
Bestell-Nr. • Order No. 17.4580
CE
EINBAU- und BEDIENUNGSANLEITUNG
Deutsch ..... Seite 4
Nachrichtenspeichereinschub mit Funkuhr
Diese Anleitung richtet sich an Techniker, die das Modul einbauen, und an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.
Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.
Inhalt
1 Übersicht der Bedienelemente und Anschlüsse 4
2 Hinweise für den sicheren Gebrauch 5
3 Einsatzmöglichkeiten ..... 5
3.1 Speicherkapazität ..... 6
4 Einbau und Anschlüsse ..... 6
4.1 DCF77-Modul (Abb. 2) ..... 6
5 Grundeinstellungen 7
5.1 Emergency-Triggersignal wählen.....7
5.2 Wiedergabemodus wählen ..... 7
5.3 Uhr manuell stellen ..... 7
5.4 Ausgangspegel erhöhen. . . . . . . . . 8
6 Bedienung 8
6.1 Aufnahme 8
6.1.1 Speicherplätze M1–M6 ..... 8
6.1.2 Speicherplätze Voice01–Voice20 . . . 8
6.2 Wiedergabe....9
6.2.1 Speicherplätze M1–M6 ..... 9

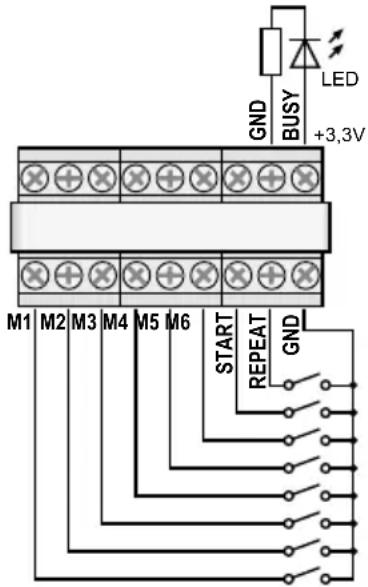

6.2.2 Nachricht ferngesteuert abrufen. . . . 9
6.2.3 Speicherplätze Voice01-Voice20 . . 10
6.3 Nachricht löschen ..... 10
6.4 Nachrichtenfolge ..... 10
6.4.1 Nachrichtenfolge programmieren . . 10
6.4.2 Nachrichtenfolge abspielen ..... 11
6.5 Zeitgesteuerte Wiedergabe ..... 11
6.5.1 Zeitplan erstellen ..... 11
6.5.2 Programmdaten ändern oder löschen 12
6.5.3 Tagesplan kopieren ..... 12
6.6 Speicherkarte ..... 12
6.6.1 Audiodatei abspielen ..... 13
6.6.2 Audiodatei kopieren ..... 13
7 Technische Daten 13
1 Übersicht der Bedienelemente und Anschlüsse
1 Taste PLAY/REC zum Umschalten zwischen Wiedergabe und Aufnahme für die Nachrichten M1–M6
2 Regler REC LEVEL zum Einstellen des Aufnahmepegels
3 Kopfhöreranschluss PHONES als 3,5-mm-Klinkenbuchse (mono, bei Stereokopfhörern nur linke Seite), Mindestimpedanz des Kopfhörers 64Ω Bei Belegung der Buchse ist der Ausgang „Audio Out“ (26) zum Verstärker stummgeschaltet.
4 Display
5 Schlitz für eine Speicherkarte vom Typ „microSD“
6 Taste ENTER zum Aufruf eines Menüpunktes und für die Bestätigung einer Eingabe
7 Audioeingang als 2-polige 3,5-mm-Klinkenbuchse zum Anschluss eines Mikrofons oder einer Tonquelle mit Line-Ausgangspegel für die Aufnahme einer Nachricht
8versenkt eingebaute Rücksetztaste für den Mikroprozessor des Einschubs (mit dünnem, nicht elektrisch leitendem Gegenstand betätigen) Der Prozessor wird wie nach dem Unterbrechen der Stromversorgung zurückgesetzt. Der Nachrichtenspeicher sowie der Programmspeicher sind davon nicht betroffen.
9 Schalter MIC / LINE zur Wahl der Eingangsempfindlichkeit für den Audioeingang (7)
10 Taste MENU zum Aufruf und zum Abbruch des Einstellmenüs
11 Taste DN zum Verringern der Anzahl der Wiederholungen für die Wiedergabe einer gewählten Nachricht, zur Wahl eines Menüpunktes und zum Verringern eines einzustellenden Wertes
12 Taste UP zum Erhöhen der Anzahl der Wiederholungen für die Wiedergabe einer gewählten Nachricht, zur Wahl eines Menüpunktes und zum Erhöhen eines einzustellenden Wertes
13 Taste REPEAT/STOP zum Starten und Abbrechen der Wiedergabe einer Nachricht M1 – M6 mit den eingestellten Wiederholungen
14 Taste START/ STOP zum Starten und Abbrechen der einmaligen Wiedergabe einer Nachricht M1–6
15 Tasten M1 – M6 zum Wählen eines Speicherplatzes für die Aufnahme oder Wiedergabe einer Nachricht
16 Regler LEVEL zum Einstellen der Wiedergabelautstärke
17 DCF77-Funkuhrempfänger
18 Anschlussplatte für die Montage an der Rückseite des Verstärkers
19 Steckbrücke J1 zum Einstellen des Ausgangspegels (Position hi = +10 dB)
20 Schalteingang zum Auslösen der Wiedergabe der Notfallnachricht (M6), mit dem entsprechenden Anschlusskabel des Verstärkers zu verbinden
21 zusätzlicher Audioausgang mit einem Stereosignal (wird bei der Verwendung mit den Verstärkern von MONACOR nicht benötigt)
22 Steckbrücke PLAY MODE SELECTOR zur Wahl des Wiedergabemodus für die Nachrichten M1–M6
Wiedergabe nach dem Drücken der Taste START/ STOP (14) oder REPEAT/ STOP (13)
unmittelbare (mehrmalige) Wiedergabe beim Wählen der Nachricht mit den Tas- ten M1–M6 (15)
23 zusätzlicher Eingang für DCF77-Funkuhrsignale [wird bei der Verwendung mit den Verstärkern von MONACOR nicht benötigt, da die Verbindung über die Klemmen der Anschlussplatte (18) erfolgt]
24 Anschlussbuchse zur Fernsteuerung über das Kommandomikrofon PA-1120RC, PA-6000RC oder PA-2400RC: Mit dem entsprechenden Anschlusskabel des Verstärkers verbinden.
25 Buchse zur Verbindung mit der Anschlussplatte (18) über das beiliegende Flach bandkabel
26 Buchse zur Stromversorgung und für den Audioausgang, mit dem entsprechenden Anschlusskabel des Verstärkers zu verbinden
27 „Busy“-LED, leuchtet bei Aufnahme und Wiedergabe
2 Hinweise für den sicheren Gebrauch
Der Einschub entspricht allen relevanten Richtlinien der EU und trägt deshalb das Zeichen.
- Der Einschub darf nur von einer qualifizierten Fachkraft eingebaut werden.
- Verwenden Sie den Einschub nur im Innenbereich. Schützen Sie ihn vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40°C).
- Nehmen Sie das Gerät mit dem eingebauten Einschub nicht in Betrieb bzw. trennen Sie das Gerät sofort von der Stromversorgung, wenn:
- sichtbare Schäden am Einschub, am Gerät oder an der Netzanschlussleitung vorhanden sind,
- nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
- Funktionsstörungen auftreten.
Geben Sie den Einschub oder das komplette Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.
- Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
- Wird der Einschub zweckentfremdet, nicht fachgerecht eingebaut, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sach- oder Personenschäden übernommen werden.
Soll der Einschub endgültig aus dem Betrieb genommen werden, übergeben Sie ihn zur umweltgerechten Entsorgung einem örtlichen Recycling betrieb.
3 Einsatzmöglichkeiten
Der Einschub PA-1120DMT ist ein Nachrichtenspeicher, mit dem sich 26 Sprachnachrichten aufnehmen und wiedergeben lassen. Über eine Speicherkarte vom Typ „microSD [HC]“ können extern produzierte Aufnahmen in den Speicher des Einschubs kopiert werden. Durch die integrierte Uhr mit einem DCF77-Funkuhrempfänger kann die Wiedergabe der Nachrichten auch zeitgesteuert erfolgen. Ebenso ist über Schaltkontakte eine ferngesteuerte Wiedergabe von Nachrichten sowie die Wiedergabe einer Notfall-durchsage möglich. Der Einschub ist speziell für den Einsatz in einer ELA-Anlage konzipiert und
zum Einbau z. B. in die folgenden Geräte von MONACOR geeignet:
| PA-1120PA-1240 | ELA-Verstärker für 5 Zonen |
| PA-1200 ELA-Verstärker für 4 Zonen | |
| PA-1200EX Erweiterungsgerät für 2 Einschübe | |
| PA-2410ZPA-2420Z | ELA-Verstärker für 10 ZonenELA-Verstärker für 20 Zonen |
| PA-5240PA-5480 | ELA-Verstärker für 5 Zonen |
| PA-6240PA-6480PA-6600 | ELA-Verstärker für 6 Zonen |
3.1 Speicherkapazität
Der Einschub verfügt über 6 Speicherplätze „M1“ bis „M6“ mit je 2176 kByte, das entspricht einer Aufnahmedauer* von je 360 s. Diese Nachrichten können automatisch über die eingebaute Uhr abgerufen werden, über die Tasten (15), die Schaltkontakte auf der Anschlussplatte (18) oder über Tasten am Kommandomikrofon PA-1120RC, PA-6000RC oder PA-2400RC (in Verbindung mit einem Verstärker). Der Speicherplatz „M6“ ist dabei für eine Notfalldurchsage vorgesehen, die automatisch über den Verstärker [Anschluss „E / M TRIGGER INPUT“ (20)] oder über einen Schließkontakt an den Klemmen „EMERGENCY“ auf der Anschlussplatte (18) gestartet werden kann.
Weiterhin sind 20 Speicherplätze „Voice 01“ bis „Voice 20“ mit je 128 kByte vorhanden, das entspricht einer Aufnahmedauer* von je 23 s. Diese Nachrichten können automatisch über die eingebaute Uhr oder manuell über das Menü abgerufen werden.
Zudem kann ein Programm erstellt werden, bei dem beliebige gespeicherte Nachrichten nacheinander wiedergegeben werden.
* Die maximal mögliche Dauer bei extern produzierten Aufnahmen kann von dieser Angabe abweichen.
4 Einbau und Anschlüsse
WARNUNG
Vor dem Einbau des Einschubs den Netzstecker des Verstärkers oder des Einschubgrundgerätes aus der Steckdose ziehen. Anderenfalls besteht die Gefahr eines elektrischen Schlages.
1) Den Gehäusedeckel des Verstärkers bzw. des Grundgerätes abnehmen.
2) Auf der Frontseite des Verstärkers bzw. des
Grundgerätes die Abdeckblende für den Einschubschacht abschrauben.
3) Vor dem Einsetzen des PA-1120DMT bei den Verstärkern PA-1120, PA-1240, PA-2410Z, PA-2420Z, PA-6240, PA-6480 und PA-6600 die Steckbrücke MS2 in die Position PRI stecken (siehe Anleitung des Verstärkers), damit eine Durchsage des PA-1120DMT nicht durch ein anderes Signal in der Lautstärke abgesenkt wird.
4) Den Einschub einsetzen und festschrauben.
5) Den Stecker der freiliegenden dreipoligen Leitung des Verstärkers bzw. des Grundgerätes in die Buchse „POWER IN / +, G, Audio Out“ (26) des Einschubs stecken. Hierüber wird der Einschub mit 17 V == versorgt und das Audio-signal zum Verstärker geleitet.
6) Für eine über den Alarmeingang des Verstärkers ausgelöste Wiedergabe einer gespeicherten Notfalldurchsage bei den Verstärkern PA-1120, PA-1240, PA-2410Z, PA-2420Z, PA-6240, PA-6480 und PA-6600:
Vom Anschluss AS104 (AS-603 bei PA-2410Z und PA-2420Z) der Platine, die sich ganz links an der Rückseite des Verstärkers befindet, geht eine zweipolige Leitung mit einer schwarzen und braunen Ader ab. Das frei liegende Ende dieser Leitung in das Stiftgehäuse CN104 des Einschubs stecken.
7) Zum Einbau der Anschlussplatte (18) das Abdeckblech an der Rückseite des Verstärkers oder des Grundgeräts entfernen. Die Anschlussplatte von außen festschrauben und über das beiliegende Flachbandkabel mit der Buchse DCF-77/REMOTE CONTROL (25) verbinden.
8) Für einen Betrieb mit dem Kommandomikrofon PA-1120RC, PA-6000RC oder PA-2400RC (z. B. beim Verstärker PA-2410Z) den Stecker der zehnpoligen Leitung in die Buchse TO RR-100/600 (24) stecken. Diese dient dem Abruf von Nachrichten über das Kommandomikrofon.
4.1 DCF77-Modul (Abb. 2)
Das Anschlusskabel des beiliegenden Empfangsmoduls (17) an die drei Klemmen „DCF-77“ auf der Anschlussplatte (18) anschließen:
| Anschlusskabel Klemme | |
| weiße Ader | DATA |
| rote Ader | +5V |
| Abschirmung | GND |
Wichtig! Auf keinen Fall das Empfangsmodul
in einem metallischen Gehäuse (z. B. in einem Rack) platzieren. Der Empfang des Funksignals kann auch durch die Nähe von Metallteilen oder elektromagnetischen Feldern (Transformatoren, Computern, Starkstromleitungen etc.), beeinträchtigt werden. In diesem Fall muss der Empfänger anders platziert werden.
Wird das Zeitsignal empfangen, erscheint im Display (4) zu jeder vollen Minute DCF77 ON.
5 Grundeinstellungen
5.1 Emergency-Triggersignal wählen
Für das ferngesteuerte Abrufen einer Notfall-durchsage über den Verstärker [Anschluss „E / M TRIGGER INPUT“ (20)] oder die Klemmen „EMERGENCY“ auf der Anschlussplatte (18) kann die Art des Triggersignals gewählt werden.
Hinweis: Diese Auswahl ist ausschließlich für die Notfalldurchsage, die über den Anschluss „E / M TRIGGER INPUT“ oder über die Klemmen „EMERGENCY“ ausgelöst wird. Alle anderen Durchsagen werden davon nicht beeinflusst!
1) Den Verstärker bzw. das Grundgerät einschalten.
2) Die Taste MENU (10) drücken. Das Display (4) zeigt:
Mode Set
Time
3) Die Taste UP (12) oder DN (11) so oft drücken, bis in der unteren Displayzeile EN Type steht.
4) Die Taste ENTER (6) drücken. Die obere Displayzeile zeigt jetzt EM Type, die untere Zeile die aktuelle Einstellung des Triggertyps.
5) Mit der Taste UP oder DN den Triggertyp wählen und die Auswahl mit der Taste ENTER bestätigen:
Latch Die Nachricht wird solange wiederholt, wie das Triggersignal anliegt.
Pulse Die Nachricht wird solange wiederholt, bis die Taste START/ STOP (14) gedrückt wird.
Soll der aktuelle Triggertyp beibehalten werden, die Einstellung mit der Taste MENU abbrechen.
Hinweis: Wird ca. 30 s lang keine Taste gedrückt, be- endet sich das Menü automatisch.
5.2 Wiedergabemodus wählen
Die Wiedergabe der Nachrichten von den 6 Hauptspeicherplätzen geschieht normalerweise in zwei Schritten:
- Auswahl der Nachricht
- Start der (mehrmaligen) Wiedergabe
Dies gilt für die Wiedergabe sowohl über die Tasten am Einschubmodul (Kap. 6.2.1) als auch (fern-gesteuert) über Schaltkontakte (Kap. 6.2.2).
Die unmittelbare Wiedergabe einer Nachricht kann über das Umstecken der Steckbrücke PLAY MODE SELECTOR (22) erreicht werden. Vor dem Umstecken das Gerät ausschalten.
Wiedergabe nach dem Drücken der Taste START/ STOP (14) oder REPEAT/ STOP (13)
unmittelbare (mehrmalige) Wiedergabe beim Wählen der Nachricht mit den Tasten M1–M6 (15)
5.3 Uhr manuell stellen
Ist eine Synchronisation der eingebauten Uhr über den Funksender nicht möglich oder nicht erwünscht, kann die Uhr manuell gestellt werden.
1) Den Verstärker bzw. das Grundgerät einschalten.
2) Die Taste MENU (10) drücken. Das Display (4) zeigt:
Mode Set
Time
3) Die Taste ENTER (6) drücken. Die obere Displayzeile zeigt jetzt Week Set, die untere Zeile die aktuelle Einstellung des Wochentags.
4) Mit der Taste UP (12) oder DN (11) den gewünschten Wochentag einstellen:
5) Die Taste ENTER drücken. Die obere Displayzeile zeigt jetzt Time Set, die untere Zeile Hour: die aktuelle Einstellung der Stunde.
6) Mit der Taste UP oder DN die Stunde einstellen und mit der Taste ENTER bestätigen. Die untere Displayzeile zeigt jetzt Min: und die aktuelle Einstellung der Minute.
7) Mit der Taste UP oder DN die Minute einstellen und mit der Taste ENTER bestätigen. Das Display zeigt jetzt den eingestellten Wochentag und die Uhrzeit an.
Beim Empfang eines Zeitsignals zeigt das Display DCF77 ON und die Uhr wird synchronisiert.
5.4 Ausgangspegel erhöhen
Bei Bedarf kann der Pegel des Ausgangssignals um 10 dB erhöht werden. Dazu bei ausgeschaltetem Gerät die Steckbrücke J1 (19) von der Position „low“ in die Position „hi“ umstecken.
6 Bedienung
Nach dem Einschalten des Verstärkers bzw. Grundgerätes zeigt das Display (4) des Einschubs den Wochentag und die Uhrzeit an. Zu dieser Anzeige kehrt das Gerät auch immer automatisch zurück, wenn z. B. bei einem Menüaufruf etwa 30 s lang keine Tastenbetätigung erfolgt. Eine Menüeinstellung kann auch jederzeit mit der Taste MENU (10) abgebrochen werden.
6.1 Aufnahme
Für die Aufnahme einer Nachricht ein Mikrofon oder eine Mono-Tonquelle mit Line-Pegel an die 2-polige Klinkenbuchse (7) anschließen und den Schalter (9) für die Eingangsempfindlichkeit entsprechend in die Position MIC (Mikrofon) oder LINE (Line-Pegel) stellen.
Während einer Aufnahme wird das Eingangssignal über den Verstärker ausgegeben. Es lässt sich aber auch über einen Kopfhörer kontrollieren. Den Kopfhörer (Mindestimpedanz 64 Ω) an die Buchse PHONES (3) anschließen (mono, bei Stereokopfhörern nur linke Seite). Dabei wird der Ausgang (26) zum Verstärker stummgeschaltet.
Zur Verwendung extern produzierter Aufnahmen siehe Kapitel 6.6.
6.1.1 Speicherplätze M1–M6
Zur Aufnahme einer Nachricht auf einen der Speicherplätze „M1“ bis „M6“:
1) Die Taste (15) des gewünschten Speicherplatzes drücken. Das Display zeigt z. B.
M3
PlayMode
Startet mit dem Drücken der Taste bereits die Wiedergabe der gespeicherten Nachricht, diese mit der Taste REPEAT/ STOP (13) abbrechen.
2) Die Taste PLAY/ REC (1) drücken. Das Display schaltet auf den Aufnahmemodus um: M3 Rec Mode
3) Die Taste START/ STOP (14) drücken. In der unteren Zeile des Displays erscheint zunächst Erase. Dabei wird der Speicherplatz gelöscht. Die Aufnahme beginnt, wenn das Display in der oberen Zeile hinter der Speichernummer REC zeigt. In der unteren Zeile wird nun der Pegel des Eingangssignals als Balken dargestellt.
4) Mit dem Regler REC LEVEL (2) den Pegel des aufzunehmenden Signals so einstellen, dass bei lauten Passagen noch nicht alle Segmente des Balkens zu sehen sind.
5) Zum Beenden der Aufnahme die Taste START/STOPdrücken.
6.1.2 Speicherplätze Voice01 – Voice20
Zur Aufnahme einer Nachricht auf einen der Speicherplätze „Voice01“ bis „Voice20“:
1) Die Taste MENU (10) drücken. Das Display zeigt: Mode Set Time
2) Die Taste UP (12) oder DN (11) so oft drücken, bis in der unteren Displayzeile Voice steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt: Choose Play
4) Mit der Taste UP oder DN die Option Rec in der unteren Zeile wählen.
5) Die Taste ENTER drücken. Das Display zeigt jetzt: Record Voice:01
6) Mit der Taste UP oder DN den gewünschten Speicherplatz für die Aufnahme wählen (01 bis 20).
7) Die Taste START/ STOP (14) oder ENTER drücken. In der unteren Displayzeile erscheint zunächst Erase. Dabei wird der Speicherplatz gelöscht.
Die Aufnahme beginnt, wenn Erase ausgeblendet ist. Stattdessen wird nun der Pegel des Eingangssignals als Balken dargestellt.
8) Mit dem Regler REC LEVEL (2) den Pegel des aufzunehmenden Signals so einstellen, dass
bei lauten Passagen noch nicht alle Segmente des Balkens zu sehen sind.
9) Zum Beenden der Aufnahme die Taste START/ STOP oder ENTER drücken.
Das Display zeigt nun PlayBack und die Wiedergabe der aufgenommenen Nachricht kann sofort mit der Taste START/ STOP erfolgen. Mit der Taste UP oder DN lässt sich für die Wiedergabe auch ein anderer Speicherplatz wählen (Kap. 6.2.3).
Zum Verlassen des Menüs die Taste MENU drücken.
6.2 Wiedergabe
Die Lautstärke für die Wiedergabe kann mit dem Regler LEVEL (16) eingestellt werden. Den Regler vor dem ersten Abspielen einer Nachricht etwa in die Mittelposition drehen und während der Wiedergabe ggf. korrigieren. Ist die Lautstärke des Einschubs für den verwendeten Verstärker trotz voll aufgedrehten Reglers noch zu gering, lässt sich der Ausgangspegel um weitere 10 dB anheben (Kap. 5.4).
Ist die automatische Wiedergabe einer Notfalldurchsage vorgesehen, stellen Sie unbedingt sicher, dass der Regler nicht versehentlich verdreht werden kann.
Eine gespeicherte Nachricht lässt sich auch über einen Kopfhörer vorhören. Den Kopfhörer (Mindestimpedanz 64 Ω) an die Buchse PHONES (3) anschließen (mono, bei Stereokopfhörern nur linke Seite). Dabei wird der Ausgang (26) zum Verstärker stummgeschaltet.
6.2.1 Speicherplätze M1–M6
Die folgende Beschreibung bezieht sich auf den normalen Wiedergabemodus. Für die unmittelbare Wiedergabe siehe Kapitel 6.2.1.1.
Zur einmaligen Wiedergabe einer zuvor aufgenommenen Nachricht von einem der Speicherplätze „M1“ bis „M6“:
1) Die Taste (15) des gewünschten Speicherplatzes drücken. Das Display zeigt z. B.:
M3 Rep2 PlayMode
2) Die Taste START/ STOP (14) drücken. Die Wiedergabe startet und in der unteren Displayzeile wird Playing angezeigt.
3) Zum Abbruch der Wiedergabe die Taste START/ STOP erneut drücken.
Zur mehrmaligen Wiedergabe einer zuvor aufgenommenen Nachricht:
1) Die Taste des gewünschten Speicherplatzes drücken. Das Display zeigt z. B.:
M3 Rep2 (Speicher M3, 2 × abspielen)
PlayMode
2) Mit der Taste UP (12) oder DN (11) wählen, wie oft die Nachricht hintereinander zu hören sein soll: Rep1 bis Rep9 = 1 bis 9 × abspielen, Rep0 = endlos wiederholen.
3) Die Taste REPEAT/ STOP (13) drücken. Die Wiedergabe startet und in der unteren Displayzeile wird Playing9 angezeigt.
4) Zum Abbruch der Wiedergabe die Taste REPEAT/ STOP erneut drücken.
An einem Kommandomikrofon PA-2400RC, PA-1120RC oder PA-6000RC lässt sich ebenfalls zunächst eine Nachricht M1 – M6 wählen und dann die Wiedergabe über die Taste START/ STOP oder eine mehrmalige Wiedergabe über die Taste REPEAT/STOPstarten.
6.2.1.1 Unmittelbare Wiedergabe
Ist über die Steckbrücke PLAY MODE SELECTOR (Kap. 5.2) die unmittelbare Wiedergabe gewählt:
1) Die Taste (15) des gewünschten Speicherplatzes drücken. Das Display zeigt z. B.:
M3 Ref2 (Speicher M3, 2 × abspielen) Playing9
Die (mehrmalige) Wiedergabe startet sofort. Die Häufigkeit wird hinter dem Speicherplatz angezeigt.
2) Zum Abbruch der Wiedergabe die Taste REPEAT/ STOP (13) drücken.
3) Nach dem Abbruch der Wiedergabe lässt sich mit der Taste UP (12) oder DN (11) die Häufigkeit für die Wiedergabe dieser Nachricht ändern:
Rep1 bis Rep9 = 1 bis 9 × abspielen, Rep0 = endlos wiederholen.
6.2.2 Nachricht ferngesteuert abrufen
Die in Kapitel 6.2.1 beschriebene Wiedergabe der unter „M1“ bis „M6“ gespeicherten Nachrichten über die Tasten des Einschubs kann auch über die Schaltkontakte an der Anschlussplatte (18) erfolgen. Dazu jeweils die mit der beschriebenen Taste gleichnamige Klemme (M1, ... M6, START[/STOP], REPEAT[/STOP]) über einen
Schließkontakt kurz mit der Klemme GND verbinden. Die Änderung der Anzahl der Wiederholungen bei der mehrmaligen Wiedergabe muss jedoch über die Taste UP (12) oder DN (11) erfolgen.
Über die Klemme BUSY kann extern die Aktivität des Einschubs angezeigt werden, wie mit der LED (27) auf der Platine des Einschubs, die bei einer Aufnahme oder Wiedergabe einer Nachricht leuchtet. An der Klemme liegen in dem Fall 3,3V = gegen GND an. Hier kann z. B. eine LED über einen geeigneten Vorwiderstand angeschlossen werden (Abb. 5).
6.2.3 Speicherplätze Voice01 – Voice20
Zur Wiedergabe einer Nachricht von einem der Speicherplätze „Voice01“ bis „Voice20“:
1) Die Taste MENU (10) drücken. Das Display zeigt:
Mode Set
Time
2) Die Taste UP (12) oder DN (11) so oft drücken, bis in der unteren Displayzeile Voice steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt:
Choose
Play
4) Die Taste ENTER drücken. Das Display zeigt jetzt:
PlayBack
Voice:01
5) Mit der Taste UP oder DN die gewünschte Nachricht wählen (01 bis 20).
6) Die Taste START/ STOP (14) oder ENTER drücken. Die obere Zeile zeigt jetzt Playing9.
7) Zum Abbrechen der Wiedergabe die Taste START/ STOP oder ENTER drücken. Die obere Zeile zeigt jetzt wieder PlayBack und es kann eine andere Nachricht zur Wiedergabe gewählt werden (Bedienschritt 5).
6.3 Nachricht löschen
Zum Löschen einer Nachricht auf den Speicherplätzen Voice01 – Voice20, ohne dabei eine neue Nachricht aufzunehmen:
1) Die Taste MENU (10) drücken. Das Display zeigt:
Mode Set.
Time
2) Die Taste UP (12) oder DN (11) so oft drücken, bis in der unteren Displayzeile Voice steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt:
Choose
Play
4) Mit der Taste UP oder DN die OptionDelete in der unteren Zeile wählen.
5) Die Taste ENTER drücken. Das Display zeigt jetzt:
Delete
Voice:01
6) Mit der Taste UP oder DN die zu löscheide Nachricht wählen (01 bis 20) und mit der Taste ENTER bestätigen.
Die Nachricht wird jetzt gelöscht und das Menü verlassen. Zum Löschen weiterer Nachrichten wieder bei Bedienschritt 1 beginnen.
Hinweis: Nachrichten auf den Speicherplätzen M1 – M6 können nur durch eine neue Aufnahme gelöscht werden (Kap. 6.1.1).
6.4 Nachrichtenfolge
Eine Folge von bis zu 20 gespeicherten Nachrichten lässt sich in beliebiger Reihenfolge programmieren und manuell abspielen.
6.4.1 Nachrichtenfolge programmieren
1) Die Taste MENU (10) drücken. Das Display zeigt:
Mode Set.
Time
2) Die Taste UP (12) oder DN (11) so oft drücken, bis in der unteren Displayzeile RECALL steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt:
RECALL
PGM Play
4) Mit der Taste UP oder DN die Option PGM Edit in der unteren Zeile wählen.
5) Die Taste ENTER drücken. Das Display zeigt, wenn noch kein Programm erstellt wurde:
PGM Edit.
P01 ----
6) Mit der Taste UP oder DN den Speicherplatz (M1–M6 oder V01–V20 [„Voice“-Speicher]) für den ersten Programmschritt P01 wählen.
7) Die Taste START/ STOP (14) drücken. Mit der Taste UP oder DN den Speicherplatz für den zweiten Programmschritt P02 wählen.
8) Auf diese Weise alle abzuspielenden Nachrichten in der gewünschten Reihenfolge speichern. Abschließend die Taste START/ STOP und dann ENTER drücken oder ca. 30 s warten, bis die Programmierung automatisch beendet wird.
Mit dem Drücken der Taste ENTER wird der zuletzt angezeigte Programmschritt und alle folgenden gelöscht und die Programmierung verlassen. Es ist dann der Wiedergabemodus angewählt (Kap. 6.4.2).
Hinweis: Nach der Eingabe des 20. Schrittes kann die Programmierung nur durch Warten verlassen werden, da das Drücken der Taste ENTER alle Programmschritte löschen würde.
6.4.2 Nachrichtenfolge abspielen
1) Die Taste MENU (10) drücken. Das Display zeigt:
Mode Set
Time
2) Die Taste UP (12) oder DN (11) so oft drücken, bis in der unteren Displayzeile RECALL steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt:
RECALL
PGM Play
4) Die Taste ENTER drücken. Das Display zeigt z. B.:
PGM Play
P01 M6
5) Die Taste START/ STOP (14) drücken. Die Wiedergabe startet und das Display zeigt:
PGM Play
P01 .....
Die programmierten Nachrichten werden nacheinander abgespielt und die Anzeige des gespielten Programmschritts wechselt entsprechend: P01, P02, P03, ...
6) Zum Abbrechen der Wiedergabe die Taste START/ STOP erneut drücken.
7) Beim Starten der Wiedergabe über die Taste REPEAT/ STOP (13) hält die Wiedergabe nach jeder abgespielten Nachricht an. Die im Programm folgende Nachricht kann durch erneutes Drücken der Taste gestartet werden.
Ein Drücken der Taste während der Wiedergabe bricht diese ab und wechselt zur nächsten Nachricht, die durch erneutes Drücken der Taste wiedergegeben werden kann.
6.5 Zeitgesteuerte Wiedergabe
Die gespeicherten Nachrichten können regelmäßig zu bestimmten Zeiten automatisch abgespielt werden. Dafür lassen sich für jeden Wochentag bis zu 20 unterschiedliche Wiedergabezeiten programmieren. Ist ein für einen Wochentag programmierter Zeitplan auch für andere Wochentage zutreffend, kann dieser einfach kopiert werden.
6.5.1 Zeitplan erstellen
1) Die Taste MENU (10) drücken. Das Display zeigt:
Mode Set.
Time
2) Die Taste UP (12) drücken, sodass in der unterenDisplayzeileProgram steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt:
Choose
Week Set.
4) Die Taste ENTER drücken. Das Display zeigt:
Program
Mon
5) Mit der Taste UP oder DN (11) den gewünschten Wochentag einstellen (Kap. 5.3).
6) Die Taste ENTER drücken. Das Display zeigt z. B.:
CH:01 01
16:10 21
(Programmplatz 1, 1 × abspielen,
Startzeitpunkt 16:10 Uhr, Nachricht M1)
Hinweis: Die Nachrichten Voice01 – 20 werden hier mit den Nummern 01 – 20, die Nachrichten M1 – 6 mit den Nummern 21–26 bezeichnet.
7) Mit der Taste UP oder DN einen freien Programmplatz CH:XX ---/---:--- --- suchen und die Taste ENTER drücken. Das Display zeigt: Program Change Die Taste ENTER drücken.
8) Mit den Tasten UP, DN und ENTER jeweils den gewünschten Wert für die Stunde (Hour: ), die Minute (Mini: ), die Nachricht (Voice: 01-20 oder M: 1-6) sowie die Anzahl der Wiederholungen (Rep: 01-09 = 1 bis 9 x abspielen, 00 = endlos wiederholen) eingeben. Das Display zeigt dann z. B. zusammenfassend:
CH:03 01
16:10 21
(Programmplatz 3, 1 × abspielen, Startzeitpunkt 16:10 Uhr, Nachricht M1)
Hinweis: Die Nachrichten Voice 01 – 20 werden hier mit den Nummern 01 – 20, die Nachrichten M1 – 6 mit den Nummern 21 – 26 bezeichnet.
Bei Bedarf weitere Programmpunkte erstellen (Bedienschritt 7). Mit der Taste MENU das Menü verlassen.
6.5.2 Programmdaten ändern oder löschen
Zum Ändern oder Löschen eines Tagesprogrammpunktes vorgehen, wie im vorangegangenen Kapitel beschrieben ist. Im Bedienschritt 7 dann den zu ändernden Programmplatz wählen und mit ENTER bestätigen. Das Display zeigt:
Program
Change
Um neue Daten für den Programmpunkt einzugeben, die Taste ENTER drücken und mit dem Bedienschritt 8 fortfahren.
Soll der Programmpunkt nur gelöscht werden, die Taste UP drücken, sodass in der unteren Zeile Delete gezeigt wird und dann die Taste ENTER drücken. Mit der Taste MENU das Menü verlassen.
6.5.3 Tagesplan kopieren
Soll ein programmierter Tagesplan auch für einen anderen Wochentag gelten:
1) Die Taste MENU (10) drücken. Das Display zeigt:
Mode Set
Time
2) Die Taste UP (12) drücken, sodass in der unteren Displayzeile Program steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt:
Choose
Week Set.
4) Die Taste UP drücken, sodass in der unteren Displayzeile Day Copy steht.
5) Die Taste ENTER drücken. Das Display zeigt jetzt z. B.:
Original
Mon
6) Mit der Taste UP oder DN (11) den Wochentag des zu kopierenden Tagesplans wählen.
7) Die Taste ENTER drücken. Das Display zeigt jetzt z. B.:
Copy Day
Mon
8) Mit der Taste UP oder DN den Wochentag wählen, der denselben Tagesplan erhalten soll und mit der Taste ENTER bestätigen.
Der Plan wird jetzt kopiert und das Menü verlassen. Zum Kopieren weiterer Wochentage wieder bei Bedienschritt 1 beginnen.
6.6 Speicherkarte
Extern produzierte Aufnahmen lassen sich über eine Speicherkarte ^1 vom Typ „microSD[HC]“ in den Speicher des Einschubs kopieren. Dazu müssen die Dateien im MP3-Format gespeichert und exakt nach der Bezeichnung des Zielspeicherplatzes benannt sein (z. B. „M6.mp3“ oder „Voice09.mp3“) ^2 . Zudem darf die Dateigröße die Kapazität des Speicherplatzes nicht übersteigen:
„M1“ bis „M6“ max. je 2176 kByte „Voice01“ bis „Voice20“ max. je 128 kByte
Die Speicherkarte in den Schlitz SD CARD (5) einsetzen (mit den Kontakten nach unten zeigend). Die Karte in den Schlitz schieben, bis sie einrastet. Soll die Karte wieder entnommen werden, sie etwas hineindrücken, sodass sie ausrastet.
^1 Aufgrund der Vielfalt von Speicher-Herstellern und Gerätetreibern kann nicht garantiert werden, dass alle Speicherkarten mit dem PA-1120DMT kompatibel sind.
^2 Der Dateiname darf nicht zweimal die Endung „.mp3“ erhalten, sonst wird die Audiodatei nicht abgespielt. Das kann leicht passieren, wenn unter Windows die Anzeige der Dateiendungen ausgeschaltet ist. Zur Kontrolle unbedingt die Anzeige der Dateiendungen einschalten.
Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.
6.6.1 Audiodatei abspielen
Eine Audiodatei auf einer Speicherkarte kann über das Menü wiedergegeben werden. Die zeitgesteuerte Wiedergabe oder die Integration in eine programmierte Folge von Nachrichten ist aber erst möglich, wenn die Datei in den internen Speicher des Einschubs kopiert wurde (Kap. 6.6.2). Zum Abspielen einer Datei:
1) Die Taste MENU (10) drücken. Das Display zeigt: Mode Set Time
2) Die Taste UP (12) oder DN (11) so oft drücken, bis in der unteren Displayzeile SD Card steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt:
Choose
Play
Erscheint stattdessen Check SD Card, prüfen, ob die Karte richtig eingesteckt ist.
4) Die Taste ENTER drücken. Das Display zeigt jetzt:
PlayBack
Voice:01
5) Mit der Taste UP oder DN die zu spielende Datei (M:1-M:6 oder Voice:01-Voice:20) wählen.
6) Mit der Taste START/ STOP (14) die Wiedergabe starten. Während der Wiedergabe wechselt die obere Zeile zu Playing9.
Wenn die Wiedergabe nicht startet, kann es daran liegen, dass keine Datei mit dem gewählten Namen auf der Karte ist, die Datei ein falsches Format oder die falsche Größe hat.
6.6.2 Audiodatei kopieren
Zum Kopieren von Audiodateien in den Speicher des Einschubs:
1) Die Taste MENU (10) drücken. Das Display zeigt:
Mode Set.
Time
2) Die Taste UP (12) oder DN (11) so oft drücken, bis in der unteren Displayzeile SD Card steht.
3) Die Taste ENTER (6) drücken. Das Display zeigt jetzt:
Choose
Play
Erscheint stattdessen Check SD Card, prüfen, ob die Karte richtig eingesteckt ist.
4) Mit der Taste UP die Option Copy in der unteren Zeile wählen.
5) Die Taste ENTER drücken. Das Display zeigt jetzt:
Copy
Voice:01
6) Mit der Taste UP oder DN die zu kopierende Datei (M:1-M:6/Voice:01-Voice:20) wählen.
7) Die Taste ENTER drücken. Das Display zeigt kurz ERASE, während die vorherige Nachricht aus dem Speicher gelöscht wird und anschließend Copying sowie den Fortschritt des Kopiervorgangs.
Anschließend können auf diese Weise weitere Dateien kopiert werden (Schritt 6).
Sollen alle geeigneten Dateien von der Speicherkarte in den Speicher des Einschubs kopiert werden, im Bedienschritt 4 die Option Copy All wählen und die Taste ENTER drücken.
7 Technische Daten
Frequenzbereich
MIC: 150–15 000 Hz
LINE: 50-15000 Hz
Audio-Eingang
Anschluss:....3,5-mm-Klinkenbuchse, asymmetrisch
Eingangsempfindlichkeit, Impedanz
MIC:....2,5mV,600Ω
LINE: 245 mV, 10 kΩ
Kopfhörerausgang
Ausgangsleistung: ..... max. 24 mW an 64 Ω
Mindestimpedanz: ..... 64 Ω
Speicherkapazität
„Voice01“ – „Voice20“: .. 20 × 128 kByte (23 s*)
„M1“ – „M6“: ..... 6 × 2176 kByte (360 s*)
*bei Aufnahmen über den PA-1120DMT
Stromversorgung: ..... 15–17 V(=), 150 mA
Einsatztemperatur: ..... 0–40 °C
Abmessungen (B × H × T): 194 × 40 × 85 mm
Gewicht: 270 g
Änderungen vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
6.3 Bericht wissen. 50
6.4 Berichtvolgorde ..... 50
7 Technische gegevens 53
6.5.1 Tijdschema opstellen
7 Technische gegevens
Frequentiebereik
MIC: 150-15000 Hz
LINE: 50-15000 Hz
Audio-ingang
