Producttype	Audioberichtgeheugenmodule
Merk	Monacor
Model	PA1120DMT
Afmetingen (B × H × D)	194 × 40 × 85 mm
Gewicht	270 g
Voeding	15-17 V DC, 150 mA
Geheugencapaciteit	6 × 2176 KB (M1-M6, elk 360 s) + 20 × 128 KB (Voice01-20, elk 23 s)
Belangrijkste functies	Opnemen en afspelen van berichten, DCF77-radio-uurwerk, tijdsprogrammering, afstandsbediening, noodoproep, ondersteuning voor microSD-geheugenkaart
Audio-ingang	Jack 3,5 mm, MIC (2,5 mV / 600 Ω) of LINE (245 mV / 10 kΩ)
Bandbreedte	MIC: 150-15000 Hz, LINE: 50-15000 Hz
Hoofdtelefoonuitgang	Jack 3,5 mm, max. 24 mW bij 64 Ω
Weergave	Digitale display
Bedrijfstemperatuur	0-40 °C
Onderhoud en reiniging	Reinigen met een droge, zachte doek, geen chemicaliën of water gebruiken
Veiligheid	Installatie door gekwalificeerd personeel, gebruik binnenshuis, loskoppelen bij beschadiging
Reserveonderdelen en repareerbaarheid	Reparatie alleen door gespecialiseerde technicus; compatibel met aansturingsmicrofoons PA-1120RC, PA-6000RC, PA-2400RC
Algemene informatie	Handleiding beschikbaar in meerdere talen, gratis te downloaden op notice-facile.com

Veelgestelde vragen - PA1120DMT Monacor

Hoe neem ik een bericht op in geheugenplaats M1?

Druk op de knop M1, daarna op PLAY/REC om naar de opnamemodus te gaan. Druk vervolgens op START/STOP om de opname te starten nadat de geheugenplaats is gewist. Gebruik de instelling REC LEVEL om het ingangsniveau aan te passen.

Hoe stel ik de klok handmatig in als het DCF77-signaal niet wordt ontvangen?

Druk op MENU, selecteer Time, stel vervolgens de dag van de week, de uren en minuten in met de toetsen UP/DN en bevestig met ENTER.

Hoe kopieer ik een audiobestand van een geheugenkaart naar de module?

Plaats de microSD-kaart. Druk op MENU, selecteer SD Card en vervolgens Copy. Kies het bestand (M1-M6 of Voice01-20) en druk op ENTER om het kopiëren te starten.

Wat is de maximale bestandsgrootte voor audiobestanden op geheugenplaatsen M1-M6?

Elke geheugenplaats M1 tot M6 accepteert een bestand tot 2176 KB, wat overeenkomt met ongeveer 360 seconden opname via de module.

Hoe activeer ik een noodoproep via de trigger-ingang?

De noodoproep (M6) kan worden geactiveerd via de ingang E / M TRIGGER INPUT (20) of de klemmen EMERGENCY op het aansluitpaneel. Het triggertype (Latch of Pulse) wordt ingesteld in het menu EM Type.

Kan ik een hoofdtelefoon gebruiken om berichten te beluisteren zonder ze uit te zenden?

Ja, sluit een hoofdtelefoon aan (impedantie min. 64 Ω) op de aansluiting PHONES (3). De audio-uitgang naar de versterker wordt dan onderbroken.

Hoe programmeer ik een automatische afspeeltijd op een specifiek tijdstip?

Selecteer in het menu Program en vervolgens Week Set. Kies de dag, vrij, stel vervolgens de uren, minuten, het bericht (nummer) en het aantal herhalingen in.

Wat te doen als het bericht niet wordt afgespeeld na het indrukken van START?

Controleer of de geheugenplaats niet leeg is. Als u een SD-kaart gebruikt, zorg er dan voor dat het bestand de juiste naam heeft (bijv. M6.mp3) en niet groter is dan de toegestane grootte.

Hoe wis ik een bericht zonder een nieuw op te nemen?

Voor geheugenplaatsen Voice01-20: menu Voice -> Delete. Voor M1-M6: deze kunnen alleen worden gewist door een nieuwe opname (zie vraag 1).

Is de module compatibel met alle Monacor-versterkers?

Het is speciaal ontworpen voor de PA-versterkers PA-1120, PA-1240, PA-1200, PA-2410Z, PA-2420Z, PA-5240, PA-5480, PA-6240, PA-6480, PA-6600 en het basisapparaat PA-1200EX.

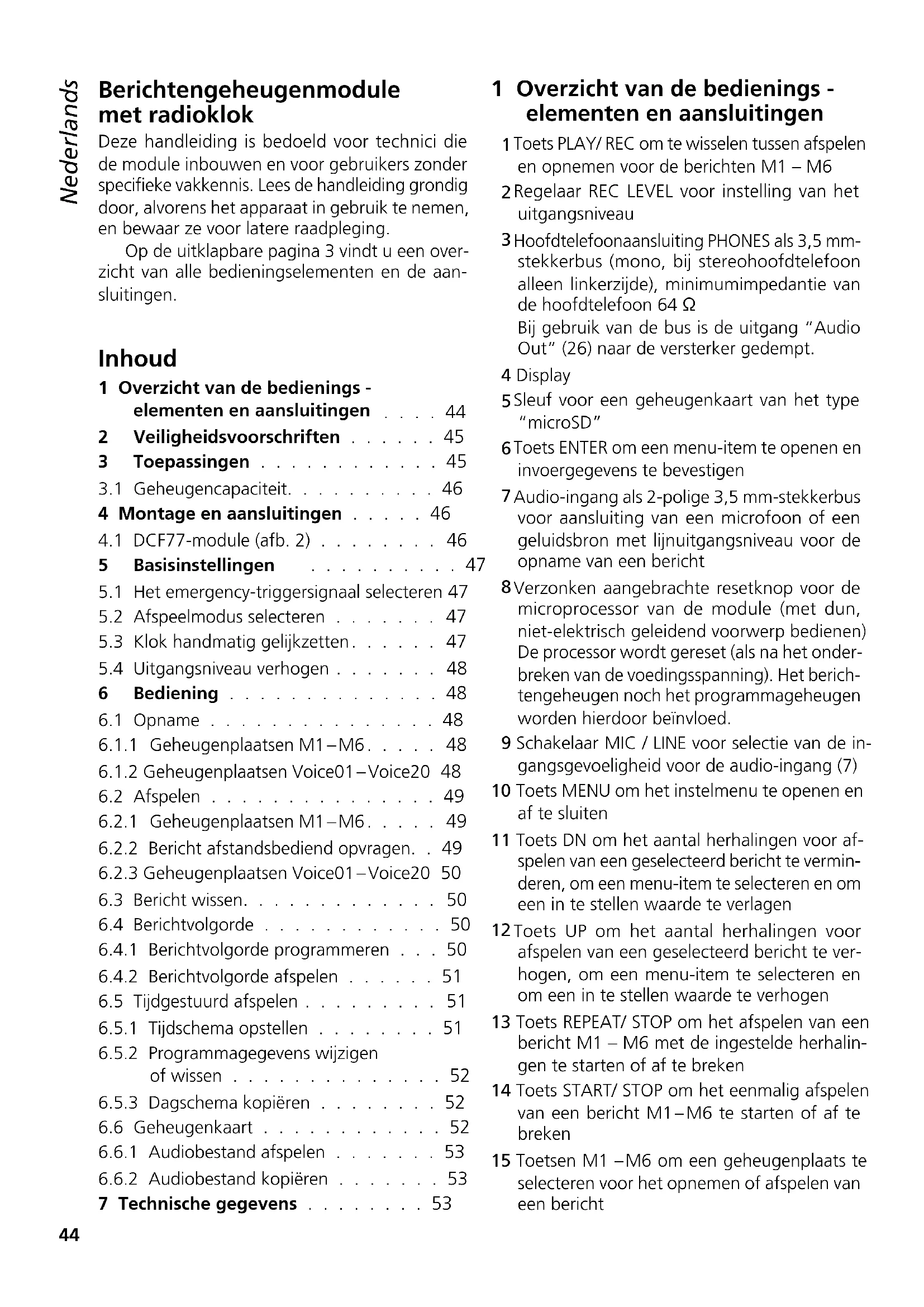

GEBRUIKSAANWIJZING PA1120DMT Monacor

Nederlands ..... Pagina 44

Berichtengeheugenmodule met radioklok

Deze handleiding is bedoeld voor technici die de module inbouwen en voor gebruikers zonder specifieke vakkennis. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

Inhoud

1 Overzicht van de bedienings - elementen en aansluitingen ..... 44

2 Veiligheidsvoorschriften ..... 45

3 Toepassingen 45

3.1 Geheugencapaciteit. . . . . . . . . 46

4 Montage en aansluitingen ..... 46

4.1 DCF77-module (afb. 2) ..... 46

5 Basisinstellingen 47

5.1 Het emergency-triggersignaal selecteren 47

5.2 Afspeelmodus selecteren ..... 47

5.3 Klok handmatig gelijkzetten. . . . . . 47

5.4 Uitgangsniveau verhogen ..... 48

6 Bediening 48

6.1 Opname 48

6.1.1 Geheugenplaatsen M1–M6. . . . . 48

6.1.2 Geheugenplaatsen Voice01–Voice20 48

6.2 Afspelen 49

6.2.1 Geheugenplaatsen M1–M6. . . . . 49

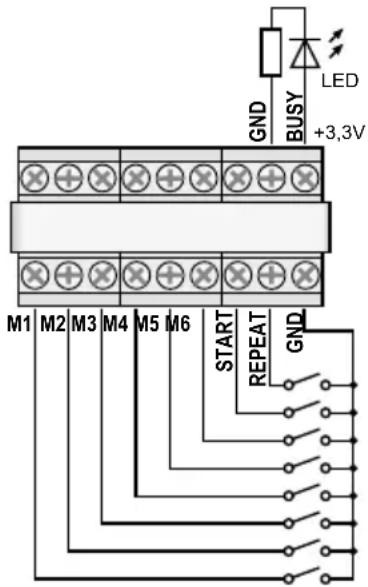

6.2.2 Bericht afstandsbediend opvragen. . 49

6.2.3 Geheugenplaatsen Voice01–Voice20 50

6.4.1 Berichtvolgorde programmeren . . . 50

6.4.2 Berichtvolgorde afspelen ..... 51

6.5 Tijdgestuurd afspelen ..... 51

6.5.1 Tijdschema opstellen ..... 51

6.5.2 Programmagegevens wijzigen of wissen 52

6.5.3 Dagschema kopiëren ..... 52

6.6 Geheugenkaart ..... 52

6.6.1 Audiobestand afspelen ..... 53

6.6.2 Audiobestand kopieren ..... 53

1 Overzicht van de bedienings - elementen en aansluitingen

1 Toets PLAY/ REC om te wisselen tussen afspelen en opnemen voor de berichten M1 – M6
2 Regelaar REC LEVEL voor instelling van het uitgangsniveau
3 Hoofdtelefoonaansluiting PHONES als 3,5 mm-stekkerbus (mono, bij stereohoofdtelefoon alleen linkerzijde), minimumimpedantie van de hoofdtelefoon 64 Ω Bij gebruik van de bus is de uitgang "Audio Out" (26) naar de versterker gedempt.

4 Display

5 Sleuf voor een geheugenkaart van het type "microSD"

6 Toets ENTER om een menu-item te openen en invoergegevens te bevestigen

7 Audio-ingang als 2-polige 3,5 mm-stekkerbus voor aansluiting van een microfoon of een geluidsbron met lijnuitgangsniveau voor de opname van een bericht

8 Verzonken aangebrachte resetknop voor de microprocessor van de module (met dun, niet-elektrisch geleidend voorwerp bedienen) De processor wordt gereset (als na het onderbreken van de voedingsspanning). Het berichtengeheugen noch het programmageheugen worden hierdoor beïnvloed.

9 Schakelaar MIC / LINE voor selectie van de in-gangsgevoeligheid voor de audio-ingang (7)

10 Toets MENU om het instelmenu te openen en af te sluiten

11 Toets DN om het aantal herhalingen voor afspelen van een geselecteerd bericht te verminderen, om een menu-item te selecteren en om een in te stellen waarde te verlagen

12 Toets UP om het aantal herhalingen voor afspelen van een geselecteerd bericht te verhogen, om een menu-item te selecteren en om een in te stellen waarde te verhogen

13 Toets REPEAT/ STOP om het afspelen van een bericht M1 - M6 met de ingestelde herhalingen te starten of af te breken

14 Toets START/ STOP om het eenmalig afspelen van een bericht M1–M6 te starten of af te breken

15 Toetsen M1 –M6 om een geheugenplaats te selecteren voor het opnemen of afspelen van een bericht

16 Regelaar LEVEL om het afspeelvolume in te stellen

17 DCF77-radioklokontvanger

18 Aansluitplaat voor montage aan de achterzijde van de versterker

19 Jumper J1 om het uitgangsniveau in te stellen (positie hi = +10 dB)

20 Schakelingang om het afspelen van het noodbericht (M6) in te schakelen; te verbinden met de overeenkomstige verbindingskabel van de versterker

21 Bijkomende audio-uitgang met een stereosignaal (is bij gebruik met versterkers van MONACOR niet nodig)

22 Jumper PLAY MODE SELECTOR om de af-speelmodus voor de berichten M1 - M6 te selecteren

afspelen na het drukken op de toets START/ STOP (14) of REPEAT/ STOP (13)

onmiddellijk (herhaald) afspelen bij het selecteren van het bericht met de toetsen M1–M6

23 Bijkomende ingang voor DCF77-radiokloksignalen [bij gebruik van versterkers van MONACOR niet nodig, omdat de verbinding via de klemmen van de aansluitplaat (18) gebeurt]

24 Connector voor de afstandsbediening via de commandomicrofoon PA-1120RC, PA-6000RC of PA-2500RC: met de overeenkomstige verbindingskabel van de versterker verbinden.

25 Connector voor verbinding met de aansluitplaat (18) via de bijgeleverde lintkabel

26 Connector voor de voedingsspanning en voor de audio-uitgang; te verbinden met de overeenkomstige verbindingskabel van de versterker

27 Led "Busy", licht op bij opnemen en afspelen

2 Veiligheidsvoorschriften

De module is in overeenstemming met alle relevante EU-Richtlijnen en is daarom gekenmerkt met het Ckenmerk.

- De module mag uitsluitend worden door een gekwalificeerd persoon worden ingebouwd.

- De module is alleen geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0–40°C).

- Schakel het apparaat met de ingebouwde module niet in resp. trek onmiddellijk de stekker uit het stopcontact wanneer:

1. de module, het apparaat of het netsnoer zichtbaar beschadigd zijn,
2. er een defect zou kunnen optreden nadat een apparaat bijvoorbeeld gevallen is,
3. een apparaat slecht functioneert.

De module of het volledige apparaat moet in elk geval hersteld worden door een gekwalificeerd vakman.

• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemicaliën.
• In geval van ongeoorloofd of verkeerd gebruik, ondeskundige montage, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer de module definitief uit bedrijf wordt genomen, bezorg ze dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen

De insteekmodule PA-1120DMT is een berichtengeheugen, waarmee u 26 berichten na elkaar kunt inspreken en afspelen. Via een geheugenkaart van het type "microSD [HC]" kunnen extern geproduceerde opnamen naar het geheugen van de module worden gekopieerd. Door de ingebouwde klok met een DCF77-radioklokontvanger kan het afspelen van de berichten ook tijdgestuurd gebeuren. Evenzo is het via schakelcontacten mogelijk om berichten afstandsbediend af te spelen en om een noodbericht af te spelen. De module is speciaal ontworpen voor montage in een geluidsinstallatie en geschikt voor

montage bv. in de onderstaande apparaten van MONACOR:

PA-1120PA-1240	geluidsversterker voor 5 zones
PA-1200 geluidsversterker voor 4 zones
PA-1200EX kast voor 2 modules
PA-2410ZPA-2420Z	geluidsversterker voor 10 zonesgeluidsversterker voor 20 zones
PA-5240PA-5480	geluidsversterker voor 5 zones
PA-6240PA-6480PA-6600	geluidsversterker voor 6 zones

3.1 Geheugencapaciteit

De insteekmodule beschikt over 6 geheugenplaatsen "M1" tot "M6" van elk 2176 kByte, wat overeenstemt met een opnameduur* van elk 360 seconden. Deze berichten kunnen automatisch via de ingebouwde klok worden opgevraagd, via de toetsen (15), de schakelcontacten op de aansluitplaat (18) of toetsen op de commandomicrofoon PA-1120RC, PA-6000RC of PA-2400RC (in combinatie met een versterker). De geheugenplaats "M6" is daarbij voorzien voor het afspelen van een noodbericht dat automatisch via de versterker [aansluiting "E / M TRIGGER INPUT (20)"] of via een sluitcontact op de klemmen "EMERGENCY" op de aansluitplaat (18) kan worden gestart.

Verder zijn er 20 geheugenplaatsen "Voice01" tot "Voice20" met elk 128 kByte beschikbaar, oftwel een opnameduur* van elk 23 seconden. Deze berichten kunnen automatisch via de ingebouwde klok of handmatig via het menu worden opgevraagd.

Bovendien kan er een programma worden opgesteld, waarmee willekeurig opgeslagen berichten na elkaar worden afgespeeld.

* De maximaal mogelijke duur bij extern gemaakte op-names kan van deze opgegeven waarde afwijken.

4 Montage en aansluitingen

WAARSCHUWING

Trek de netstekker van de versterker of van de modulekast uit het stopcontact, alvorens de module in te bouwen. Anders loopt u het risico van een elektrische schok.

1) Neem het deksel van de versterker of de modulekast.

2) Schroef op het frontpaneel van de versterker of de modulekast de afschermplaat voor de moduleopening los. 3) Voordat u de PA-1120DMT in de versterkers PA-1120, PA-1240, PA-2410Z, PA-2420Z, PA-6240, PA-6480 en PA-6600 plaatst, steekt u de jumper MS2 in de positie PRI (zie handleiding van de versterker), zodat het volume van een aankondiging via de PA-1120DMT niet door een ander signaal kan worden verzwakt.
4) Breng de module aan en schroef ze vast.
5) Steek de stekker van de vrijliggende driepolige leiding van de versterker of de modulekast in de jack "POWER IN / +, G, Audio Out" (26) van de module. Via deze kabel wordt de module gevoed met 17 V == en wordt het audiosignaal naar de versterker gestuurd.
6) Voor het afspelen van een opgeslagen noodbericht bij de versterkers PA-1120, PA-1240, PA-2410Z, PA-2420Z, PA-6240, PA-6480 en PA-6600 via de alarmingang van de versterker:

Van de aansluiting AS104 (AS-603 bij PA-2410Z en PA-2420Z) van de printplaat helemaal links op de achterzijde van de versterker vertrekt een tweepolige leiding met een zwarte en bruine ader. Steek het vrije uiteinde van deze leiding in de stiftbehuizing CN104 van de inschuifmodule.

7) Om de aansluitplaat (18) te monteren, moet u de beschermplaat aan de achterzijde van de versterker of van de modulekast verwijderen. Schroef de aansluitplaat van buiten vast en verbind via de bijgeleverde lintkabel met de connector DCF-77/ REMOTE CONTROL (25).
8) Voor gebruik met de commandomicrofoon PA-1120RC, PA-6000RC of PA-2400RC (bv. bij de versterker PA-2410Z) plugt u de stekker van de tienpolige leiding in de connector TO RR-100/600 (24). Hiermee kunt u berichten via de commandomicrofoon opvragen.

4.1 DCF77-module (afb. 2)

Sluit de verbindingskabel van de bijgeleverde ontvangstmodule (17) aan op de drie klemmen "DCF-77" op de aansluitplaat (18):

Verbindingskabel	Contact
witte ader	DATA
rode ader	+5 V
massa	GND

Belangrijk! Plaats de ontvangstmodule in geen geval in een metalen behuizing (bv. in een rack). De ontvangst van het radiosignaal kan ook door de nabijheid van metalen componenten of elektromagnetische velden (transformators, computers, sterkstroomkabels etc.) worden belemmerd. In dit geval moet u de ontvanger op een andere locatie plaatsen.

Bij ontvangst van het tijdsignaal verschijnt bij elke volle minuut DCF77 ON op het display (4).

5 Basisinstellingen

5.1 Het emergency-triggersignaal selecteren

Om een noodbericht afstandsbediend via de versterker op te vragen [aansluiting "E / M TRIGGER INPUT (20)"] of de klemmen "EMERGENCY" op de aansluitplaat (18) kunt u het type van het triggersignaal selecteren.

Opmerking: Deze selectie gebeurt uitsluitend bij noodberichten die via de aansluiting "E / M TRIGGER INPUT" of via de klemmen "EMERGENCY" worden geactiveerd. Alle andere aankondigingen worden hierdoor niet beïnvloed!

1) Schakel de versterker of de modulekast in.
2) Druk op de toets MENU (10). Op het display (4) verschijnt:
Mode Set
Time

3) Druk enkele keren op de toets UP (12) of DN (11) tot EM Type in de onderste regel van het display verschijnt.

4) Druk op de toets ENTER (6). In de bovenste regel van het display staat nu EM Type, in de onderste regel het momenteel ingestelde triggertype.

5) Selecteer met de toets UP of DN het triggertype en bevestig de selectie met de toets ENTER:

Latch Het bericht wordt herhaald zo lang het triggersignaal aanwezig is.

Pulse Het bericht wordt herhaald tot op de toets START/ STOP (14) wordt gedrukt.

Als u het huidige triggertype wilt bewaren, breek dan de instelling af met de toets MENU.

Opmerking: Als gedurende ca. 30 seconden geen toets wordt ingedrukt, sluit het menu automatisch af.

5.2 Afspeelmodus selecteren

Het afspelen van de berichten van de 6 centrale geheugenplaatsen gebeurt normaalgezien in twee stappen:

1. Selectie van het bericht
2. Start van het (herhaald) afspelen

Dit geldt voor het afspelen zowel via de toetsen op de insteekmodule (hfdst. 6.2.1) als (afstandsbediend) via schakelcontacten (hfdst. 6.2.2).

U kunt een bericht onmiddellijk afspelen door de jumper PLAY MODE SELECTOR (22) anders op de printplaat te steken. Schakel het apparaat uit voordat u de jumper verplaatst.

afspelen na het drukken op de toets START/STOP (14) of REPEAT/ STOP (13)

onmiddellijk (herhaald) afspelen bij het selecteren van het bericht met de toetsen M1–M6 (15)

5.3 Klok handmatig gelijkzetten

Als een synchronisatie van de ingebouwde klok via de radiozender niet mogelijk of niet gewenst is, kan de klok handmatig gelijkgezet worden.

1) Schakel de versterker of de modulekast in.
2) Druk op de toets MENU (10). Op het display (4) verschijnt:
Mode Set
Time
3) Druk op de toets ENTER (6). In de bovenste displayregel verschijnt nu week Set, in de onderste regel de momenteel ingestelde weekdag.
4) Stel met de toets UP (12) of DN (11) de gewenste weekdag in:

Mon	maandag	(Monday)
Tues	dinsdag	(Tuesday)
Wednes	woensdag	(Wednesday)
Thurs	donderdag	(Thursday)
Fri	vrijdag	(Friday)
Satur	zaterdag	(Saturday)
Sun	zondag	(Sunday)

5) Druk op de toets ENTER. In de bovenste displayregel verschijnt nu Time Set, in de onderste regel Hour: het momenteel ingestelde uur.

6) Stel met de toets UP of DN het uur in en bevestig met de toets ENTER. In de onderste displayregel verschijnt nu Min: en de momenteel ingestelde minuut.

7) Stel met de toets UP of DN de minuut in en bevestig met de toets ENTER. Op het display verschijnt nu de ingestelde weekdag en de tijd. Bij ontvangst van een tijdsignaal verschijnt DCF77 ON op het display en wordt de klok gesynchroniseerd.

5.4 Uitgangsniveau verhogen

Indien nodig kan het niveau van het uitgangssignaal met 10 dB worden verhoogd. Verplaats hiervoor de jumper J1 (19) bij uitgeschakeld apparaat van de positie "low" in de positie "hi".

6 Bediening

Na het inschakelen van de versterker of modulekast verschijnt op het display (4) van de insteek-module de weekdag en de tijd. Naar deze display-weergave keert het apparaat ook steeds automatisch terug, als er bv. bij een opvraging via het menu 30 seconden lang niet op een toets wordt gedrukt. Een menu-instelling kan ook op elk moment met de toets MENU (10) worden afgebroken.

6.1 Opname

Sluit voor het opnemen van een bericht een microfoon of een monogeluidsbron met lijnniveau aan op de 2-polige jack (7) en plaats de schakelaar (9) voor de ingangsgevoeligheid overeenkomstig in de stand MIC (microfoon) of LINE (lijnniveau).

Tijdens een opname wordt het ingangssignaal via de versterker uitgevoerd. U kunt ze echter ook via een hoofdtelefoon controleren. Sluit de hoofd-telefoon (minimumimpedantie 64 Ω) aan op de jack PHONES (3) (mono, bij stereohoofdtelefoon alleen linkerzijde). Daarbij wordt de uitgang (26) naar de versterker gedempt.

Voor gebruik van extern geproduceerde op-names zie hoofdstuk 6.6.

6.1.1 Geheugenplaatsen M1–M6

Voor het opnemen van een bericht op een van de geheugenplaatsen "M1" tot "M6":

1) Druk op de toets (15) van de gewenste geheugenplaats. Op het display verschijnt bv.: M3

PlayMode

Indien met het drukken op de toets het afspelen van het opgeslagen bericht wordt gestart, onderbreek het afspelen met de toets REPEAT/STOP(13).

2) Druk op de toets PLAY/ REC (1). Het display schakelt naar de opnamemodus:

M3

Rec Mode

3) Druk op de toets START/ STOP (14). In de onderste regel van het display verschijnt eerst Erase. Daarbij wordt de geheugenplaats gewist. De opname begint, als op het display in de bovenste regel REC achter het geheugennummer verschijnt. In de onderste regel wordt nu het niveau van het ingangssignaal als balk weergegeven.
4) Stel met de regelaar REC LEVEL (2) het niveau van het op te nemen signaal zo in, dat bij luide passages nog niet alle segmenten van de balk te zien zijn.
5) Om de opname te beëindigen, drukt u op de toetsSTART/STOP.

6.1.2 GeheugenplaatsenVoice01–Voice20

Voor het opnemen van een bericht op een van de geheugenplaatsen "Voice01" tot "Voice20":

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set.

Time

2) Druk enkele keren op de toets UP (12) of DN (11) tot Voice in de onderste regel van het display verschijnt.
3) Druk op de toets ENTER (6). Op het display verschijnt nu:

Choose

Play

4) Met de toets UP of DOWN selecteert u de optie Rec in de onderste regel.
5) Druk op de toets ENTER. Op het display verschijnt nu:

Record

Voice:01

6) Selecteer met de toets UP of DOWN de gewenste geheugenplaats voor de opname (01 tot 20).
7) Druk op de toets START/ STOP (14) of ENTER. In de onderste regel van het display verschijnt eerst Erase. Daarbij wordt de geheugenplaats gewist. De opname begint als Erase van het display is verdwenen. In de plaats hiervan wordt nu het niveau van het ingangssignaal als balk weergegeven.

8) Stel met de regelaar REC LEVEL (2) het niveau van het op te nemen signaal zo in, dat bij luide passages nog niet alle segmenten van de balk te zien zijn.
9) Om de opname te beëindigen, drukt u op de toets START of ENTER.

Op het display verschijnt nu PlayStation en het afspelen van het opgenomen bericht kan onmiddellijk worden gestart met de toets START/ STOP. Met de toets UP of DOWN kunt u voor het af spelen ook een andere geheugenplaats selecteren (■ hoofdstuk 6.2.3).

Om het menu te verlaten, drukt u op de toets MENU.

6.2 Afspelen

Het geluidsvolume bij het afspelen kan met de regelaar LEVEL (16) worden ingesteld. Draai de regelaar ongeveer in de middelste stand, voordat u een bericht afspeelt; tijdens het afspelen kunt u het volume eventueel corrigeren. Als het geluidsvolume van de module voor de gebruikte versterker ondanks volledig opengedraaide regelaar nog te laag is, kunt u het uitgangsniveau met nog eens 10 dB verhogen (hoofdstuk 5.4).

Als het automatisch afspelen van een noodbericht beschikbaar is, moet u absoluut garanderen dat de regelaar niet per ongeluk kan worden verdraaid.

Een opgeslagen bericht kan via een hoofdtelefoon ook worden voorbeluisterd. Sluit de hoofd-telefoon (minimumimpedantie 64 Ω) aan op de jack PHONES (3) [mono, bij stereohoofdtelefoon alleen linkerzijde]. Daarbij wordt de uitgang (26) naar de versterker gedempt.

6.2.1 Geheugenplaatsen M1–M6

De volgende beschrijving heeft betrekking op de normale afspeelmodus. Voor onmiddellijk afspe- len zie hoofdstuk 6.2.1.1.

Om een vooraf opgenomen bericht van een van de geheugenplaatsen "M1" tot "M6" eenmalig af te spelen:

1) Druk op de toets (15) van de gewenste geheugenplaats. Op het display verschijnt bv.:

M3 Rep2 PlayMode

2) Druk op de toets START/ STOP (14). Het afspe- len start en in de onderste regel van het display wordt Playing9 weergegeven.
3) Om het afspelen af te breken, drukt u opnieuw op de toets START/ STOP.

Om een vooraf opgenomen bericht meerdere keren af te spelen:

1) Druk op de toets van de gewenste geheugenplaats. Op het display verschijnt bv.:
M3 Rep2 (geheugen M3, 2 × afspelen) PlayMode
2) Selecteer met de toets Taste UP (12) of DN (11) hoe vaak het bericht na elkaar te horen moet zijn: Rep1 tot Rep9 = 1 tot 9 × afspelen, Rep0 = eindeloos herhalen.
3) Druk op de toets REPEAT/ STOP (13). Het afspe- len start en in de onderste regel van het display wordt Playing9 weergegeven.
4) Om het afspelen af te breken, drukt u op de toetsREPEAT/STOP.

Op een commandomicrofoon PA-2400RC, PA-1120RC of PA-6000RC kunt u ook eerst een bericht M1 – M6 selecteren en dan het afspelen starten via de toets START/ STOP of het herhaald afspelen via de toets REPEAT/ STOP.

6.2.1.1 Onmiddellijk afspelen

Als u via de jumper PLAY MODE SELECTOR (koofdstuk 5.2) het onmiddellijk afspelen hebt geselecteerd:

1) Druk op de toets (15) van de gewenste geheugenplaats. Op het display verschijnt bv.:

M3 Ref2 (geheugen M3, 2 × afspelen) Playing9

Het (herhaald) afspelen start meteen. De frequentie wordt na de geheugenplaats aangeduid.

2) Om het afspelen af te breken, drukt u op de toets REPEAT/ STOP (13).
3) Na afbreken van het afspelen, kunt u met de toets UP (12) of DN (11) de frequentie voor het afspelen van dit bericht wijzigen:

Rep1 tot Rep9 = 1 tot 9 × afspelen,

ReP0 = continu afspelen.

6.2.2 Bericht afstandsbediend opvragen

Het in hoofdstuk 6.2.1 beschreven afspelen van onder "M1" tot "M6" opgeslagen berichten via de toetsen van de insteekmodule kan ook gebeuren via de schakelcontacten op de aansluitplaat (18). Sluit hiervoor telkens de klem met dezelfde benaming als de toets (M1, ... M6, START [/STOP], REPEAT [/STOP]) via een sluitcontact kort met de klem GND. Maar voor wijziging van het aantal herhalingen bij het meermaals afspelen, moet u de toets UP (12) of DN (11) gebruiken.

Via de klem BUSY kan extern de activiteit van de module worden aangegeven, bv. via de led (27) op de printplaat van de module, die bij opnemen of afspelen van een bericht oplicht. Op de klem is in dat geval 3,3V--- tegen GND beschikbaar. Hier kunt u bv. een led via een geschikte voorschakelweerstand aansluiten (figuur 5).

GND BUSY LED +3,3V M1 M2 M3 M4 M5 M6 START REPEAT GND

⑤ Aansluiting voor afstandsbesturing

6.2.3 Geheugenplaatsen Voice01–Voice20

Voor het afspelen van een bericht van een van de geheugenplaatsen "Voice01" tot "Voice20":

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set

Time

2) Druk enkele keren op de toets UP (12) of DN (11) tot Voice in de onderste regel van het display verschijnt.

3) Druk op de toets ENTER (6). Op het display verschijnt nu:

Choose

Play

4) Druk op de toets ENTER. Op het display verschijnt nu:

PlayBack

Voice:01

5) Selecteer met de toets UP of DOWN het gewenste bericht (01 tot 20).

6) Druk op de toets START/ STOP (14) of ENTER. In de bovenste displayregel staat nu Playing.

7) Om het afspelen te beëindigen, drukt u op de toets START/ STOP of ENTER. In de bovenste regel staat nu opnieuw PlayStation en u kunt een andere bericht selecteren om af te spelen (Stap 5).

6.3 Bericht wissen

Om een bericht van de geheugenplaatsen Voice01 – Voice20 te wissen, zonder een nieuw bericht op te nemen:

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set.

Time

2) Druk enkele keren op de toets UP (12) of DN (11) tot Voice in de onderste regel van het display verschijnt.

3) Druk op de toets ENTER (6). Op het display verschijnt nu:

Choose

Play

4) Met de toets UP of DOWN selecteert u de optie Delete in de onderste regel.

5) Druk op de toets ENTER. Op het display verschijnt nu:

Delete

Voice:01

6) Selecteer met de toets UP of DN het bericht dat u wilt wissen (01 tot 20) en bevestig met de toets ENTER.

Het bericht wordt nu gewist en het menu verla- ten. Om bijkomende berichten te wissen, begint u opnieuw bij stap 1.

Opmerking: Berichten op de geheugenplaatsen M1 – M6 kunnen alleen door een nieuwe opname worden gewist (loofdstuk 6.1.1).

6.4 Berichtvolgorde

U kunt nu een reeks van maximaal 20 opgeslagen berichten in willekeurige volgorde programmeren en handmatig afspelen.

6.4.1 Berichtvolgorde programmeren

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set.

Time

2) Druk enkele keren op de toets UP (12) of DN (11) tot RECALL in de onderste regel van het display verschijnt.

3) Druk op de toets ENTER (6). Op het display verschijnt nu:

RECALL

PGM Play

4) Met de toets UP of DOWN selecteert u de optie PGM Edit in de onderste regel.

5) Druk op de toets ENTER. Als er nog geen pro-gramma is vastgelegd, verschijnt volgende melding op het display:

PGM Edit.

P01 ----

6) Selecteer met de toets UP of DOWN de geheugenplaats (M1 - M6 of V01 - V20 [“Voice”-geheugen]) voor de eerste programmastap P01.

7) Druk op de toets START/ STOP (14). Selecteer met de toets UP of DOWN de geheugenplaats voor de tweede programmastap P02.

8) Sla op deze wijze alle af te spelen berichten in de gewenste volgorde op. Druk ten slotte op de toets START/ STOP en dan ENTER of wacht ca. 30 seconden tot de programmering automatisch wordt beëindigd.

Door op de toets ENTER te drukken, wordt de laatst weergegeven programmastap en alle volgende gewist en wordt de programmering verlaten. Hierna is de afspeelmodus geselecteerd (☐ hoofdstuk 6.4.2).

Opmerking: Na het invoeren van de 20ste stap kunt u de programmering alleen door wachten verlaten, omdat drukken op de toets ENTER alle programma stappen zou wissen.

6.4.2 Berichtvolgorde afspelen

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set

Time

2) Druk enkele keren op de toets UP (12) of DN (11) tot RECALL in de onderste regel van het display verschijnt.

3) Druk op de toets ENTER (6). Op het display verschijnt nu:

RECALL

PGM Play

4) Druk op de toets ENTER. Op het display verschijnt bv.:

PGM Play

P01 M6

5) Druk op de toets START/ STOP (14). Het afspe- len start en op het display verschijnt:

PGM Play

P01 ....

De geprogrammeerde berichten worden na elkaar afgespeeld en de weergave van de afgespeelde programmastap wisselt overeenkomstig: P01, P02, P03, ...

6) Om het afspelen af te breken, drukt u opnieuw op de toets START/ STOP.

7) Als u het afspelen start via de toets REPEAT/STOP (13), stopt het afspelen na elk afgespeeld bericht. Het volgende bericht in het programma kan worden gestart door opnieuw op de toets te drukken.

Als u tijdens het afspelen op de toets drukt, stopt het afspelen en wordt naar het volgende bericht geschakeld dat door opnieuw drukken op de toets kan worden afgespeeld.

6.5 Tijdgestuurd afspelen

De opgeslagen berichten kunnen regelmatig op bepaalde tijdstippen automatisch worden afgespeeld. Hiervoor kunt u voor elke weekdag tot 20 verschillende afspeeltijden programmeren. Als een tijdschema dat voor een bepaalde weekdag is geprogrammeerd, ook op andere weekdagen van toepassing is, dan kan dit gewoon worden gekopieerd.

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set.

Time

2) Druk op de toets UP (12), zodat in de onderste displayregel Program staat.

3) Druk op de toets ENTER (6). Op het display verschijnt nu:

Choose

Week Set.

4) Druk op de toets ENTER. Op het display verschijnt:

Program

Mon

5) Stel met de toets UP of DN (11) de gewenste weekdag in (☐ hoofdstuk 5.3).

6) Druk op de toets ENTER. Op het display verschijnt bv.:

CH:01 01

16:10 21

(programmaplaats 1, 1 × afspelen, starttijdstip 16u10, bericht M1)

Opmerking: De berichten Voice01 – 20 worden hier met de nummers 01 – 20, de berichten M1 – 6 met de nummers 21 – 26 aangeduid.

7) Zoek met de toets UP of DN een vrije programmaplaats CH:XX ---/---:--- --- en druk op de toets ENTER. Op het display verschijnt:
Program
Change
Druk op de toets ENTER.

8) Voer met de toetsen UP, DN en ENTER telkens de gewenste waarde voor het uur (Hour: ), de minuut (Min: ), het bericht (Voice: 01-20 of M:1-6) evenals het aantal herhalingen (Rep: 01-09 = 1 tot 9 x afspelen, 00 = eindeloos afspelen) in. Op het display verschijnt dan bv. samenvattend:

CH:03 01

16:10 21

(programmaplaats 3, 1 × afspelen, starttijdstip 16u10, bericht M1)

Opmerking: De berichten Voice01 – 20 worden hier met de nummers 01 – 20, de berichten M1 – 6 met de nummers 21–26 aangeduid.

Maak indien nodig bijkomende programma-items aan (bedieningsstap 7). Met de toets MENU verlaat u het menu.

6.5.2 Programmagegevens wijzigen of wissen

Om een dagprogramma-item te wijzigen of te wissen, volgt u de procedure zoals beschreven in het vorige hoofdstuk. In de bedieningsstap 7 selecteert u dan de te wijzigen programmaplaats en bevestigt u met ENTER. Op het display verschijnt:

Program

Change

Om nieuwe gegevens voor het programma-item in te voeren, drukt u op de toets ENTER en gaat u verder met bedieningsstap 8.

Als u het programma-item enkel wilt wissen, drukt u op de toets UP, zodat in de onderste regel van het display Delete staat. Druk dan op de toets ENTER. Met de toets MENU verlaat u het menu.

6.5.3 Dagschema kopiëren

Als u een geprogrammeerd dagschema ook voor een andere weekdag wilt gebruiken:

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set

Time

2) Druk op de toets UP (12), zodat in de onderste displayregel Program staat.

3) Druk op de toets ENTER (6). Op het display verschijnt nu:
Choose
Week Set

4) Druk op de toets UP, zodat in de onderste displayregel Day Copy staat.

5) Druk op de toets ENTER. Op het display verschijnt nu bv.:

Original

Mon

6) Selecteer met de toets UP of DN (11) de weekdag van het te kopieren dagschema.

7) Druk op de toets ENTER. Op het display verschijnt nu bv.:

Copy Day

Mon

8) Selecteer met de toets UP of DN de weekdag die hetzelfde dagschema moet krijgen, en bevestig de selectie met de toets ENTER.

Het schema wordt nu gekopieerd en het menu verlaten. Om bijkomende weekdagen te kopieren, begint u opnieuw bij stap 1.

6.6 Geheugenkaart

Extern geproduceerde opnames kunt u via een geheugenkaart ^1 van het type "microSD[HC]" naar het geheugen van de module kopieren. Hiervoor moet u de bestanden in het formaat „mp3" opslaan en met de exacte naam van de doelgeheugenplaats benoemen (bv. "M6.mp3" of "Voice09.mp3") ^2 . Bovendien mag de bestandsgrootte de capaciteit van de geheugenplaats niet overstijgen:

"M1" tot "M6" max. elk 2176 kByte "Voice01" tot "Voice20" max. elk 128 kByte

Steek de geheugenkaart in de sleuf SD CARD (5) (met de contacten naar beneden gericht). Schuif de kaart in de sleuf tot ze vergrendelt. Als u de kaart er weer wilt uitnemen, drukt u ze iets in, zodat ze ontgrendelt.

1 Door de verscheidenheid aan opslaggeheugenfabrikanten en besturingsprogramma's kan niet gegarandeerd worden, dat alle geheugenkaarten compatibel zijn met de PA-1120DMT.

^2 De bestandsnaam mag niet twee keer de extensie ".mp3" bevatten, anders wordt het audiobestand niet afgespeeld. Dit probleem kan zich makkelijk voordoen, als onder Windows de weergave van de bestands-extensies is uitgeschakeld. Ter controle in elk geval de weergave van de bestandsextensies inschakelen.

Windows is een gedeponeerd handelsmerk van de Microsoft Corporation in de USA en andere landen.

6.6.1 Audiobestand afspelen

Een audiobestand op een geheugenkaart kan via het menu worden weergegeven. Het tijdgestuurde afspelen of het integreren in een geprogrammeerde volgorde van berichten is echter pas mogelijk, als het bestand naar het interne geheugen van de module werd gekopieerd (uz hoofdstuk 6.6.2). Om een bestand af te spelen:

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set Time

2) Druk enkele keren op de toets UP (12) of DN (11) tot SD Card in de onderste regel van het display verschijnt.

3) Druk op de toets ENTER (6). Op het display verschijnt nu:

Choose Play

Als in de plaats hiervan Check SD Card verschijnt, moet u controleren of de kaart correct in de sleuf steekt.

4) Druk op de toets ENTER. Op het display verschijnt nu:

Playback Voice:01

5) Selecteer met de toets UP of DN het af te spe- len bestand

(M:1-M:6 of Voice:01-Voice:20).

6) Start het afspelen met de toets START/ STOP (14). Tijdens het afspelen verschijnt in de bovenste regel de melding Playing.

Als het afspelen niet start, is het mogelijk dat er geen bestand met de geselecteerde naam op de kaart staat, of dat het formaat of de grootte van het bestand niet correct is.

6.6.2 Audiobestand kopiëren

Om audiobestanden naar het geheugen van de insteekmodule te kopieren:

1) Druk op de toets MENU (10). Op het display verschijnt:

Mode Set Time

2) Druk enkele keren op de toets UP (12) of DN (11) tot SD Card in de onderste regel van het display verschijnt.

3) Druk op de toets ENTER (6). Op het display verschijnt nu:

Choose Play

Als in de plaats hiervan Check SD Card

verschijnt, moet u controleren of de kaart correct in de sleuf steekt.

4) Met de toets UP of DOWN selecteert u de optie Copy in de onderste regel.

5) Druk op de toets ENTER. Op het display verschijnt nu:

Copy Voice:01

6) Selecteer met de toets UP of DN het te kopieren bestand (M:1–M:6/Voice:01–Voice:29).

7) Druk op de toets ENTER. Op het display verschijnt kort ERASE, terwijl het vorige bericht uit het geheugen wordt gewist, en vervolgens Copying evenals de voortgang van de kopi-eerprocedure.

Op deze wijze kunt u vervolgens bijkomende bestanden kopiëren (step 6).

Als u alle geschikte bestanden van de geheugen-kaart naar het geheugen van de module wilt kopiëren, selecteert u in stap 4 de optie Copy All en drukt u op de toets ENTER.

Aansluiting: ..... 3,5 mm-stekkerbus, ongebalanceerd

Ingangsgevoeligheid/impedantie

MIC:....2,5 mV, 600 Ω

LINE: 245 mV, 10 kΩ

Hoofdtelefoonuitgang

Uitgangsvermogen: . . . . max. 24 mW op 64 Ω

Minimumimpedantie: ... 64 Ω

Geheugencapaciteit

"Voice01" - "Voice20": . 20 × 128 kByte (23 s*)

"M1"-"M6":.... 6 × 2176 kByte (360 s*)

*bij opnames via de PA-1120DMT

Voedingsspanning: ..... 15 – 17 V(=), 150 mA

Omgevings-

temperatuurbereik: ..... 0–40°C

Afmetingen (B × H × D): .. 194 × 40 × 85 mm

Gewicht: 270 g

Wijzigingen voorbehouden.

Deze gebruiksaanwijzing is door de auteurswet beschermd eigendom van MONACOR® INTERNATIONAL GmbH & Co. KG. Een reproductie – ook gedeeltelijk – voor eigen commerciële doeleinden is verboden.
