BEDIENUNGSANLEITUNG Avenue Plus 30.2030.54 TFA

Fig. 1 Fig. 2 N L TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 2AVENUE PLUS – Digitales Gartenthermometer mit Solarbeleuchtung

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensge- fährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schwe- ren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte ver- schluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosi- onsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! Wichtige Hinweise zur Produktsicherheit!

• Vorsicht: Das Solarpanel ist empfindlich. Lassen Sie das Gerät nicht fallen und setzen Sie es keinen heftigen Stößen, Erschütterungen oder extremen Temperaturen aus.

LCD-Anzeige (Fig. 1): A: Batteriesymbol B: Anzeige Uhrzeit/Temperatur C: Symbol Sommerzeit (DST) D: Automatische Rückstellung (Auto Reset) E: Displaymodus A, B oder C F: AM/PM bei 12-Stunden-System G: Symbol Höchsttemperatur H: Symbol Tiefsttemperatur I: DCF Empfangssymbol Tasten (Fig. 2): J: MODE Taste (im Batteriefach) K: +1 Taste (im Batteriefach) L: Schiebeschalter A-B-C (im Batteriefach) M: Taste N: ECO Schalter Gehäuse (Fig. 1+2): O: Batteriefach (verschraubt) P: Temperaturfühler Q: Solarpanel AVENUE PLUS – Digitales Gartenthermometer mit Solarbeleuchtung

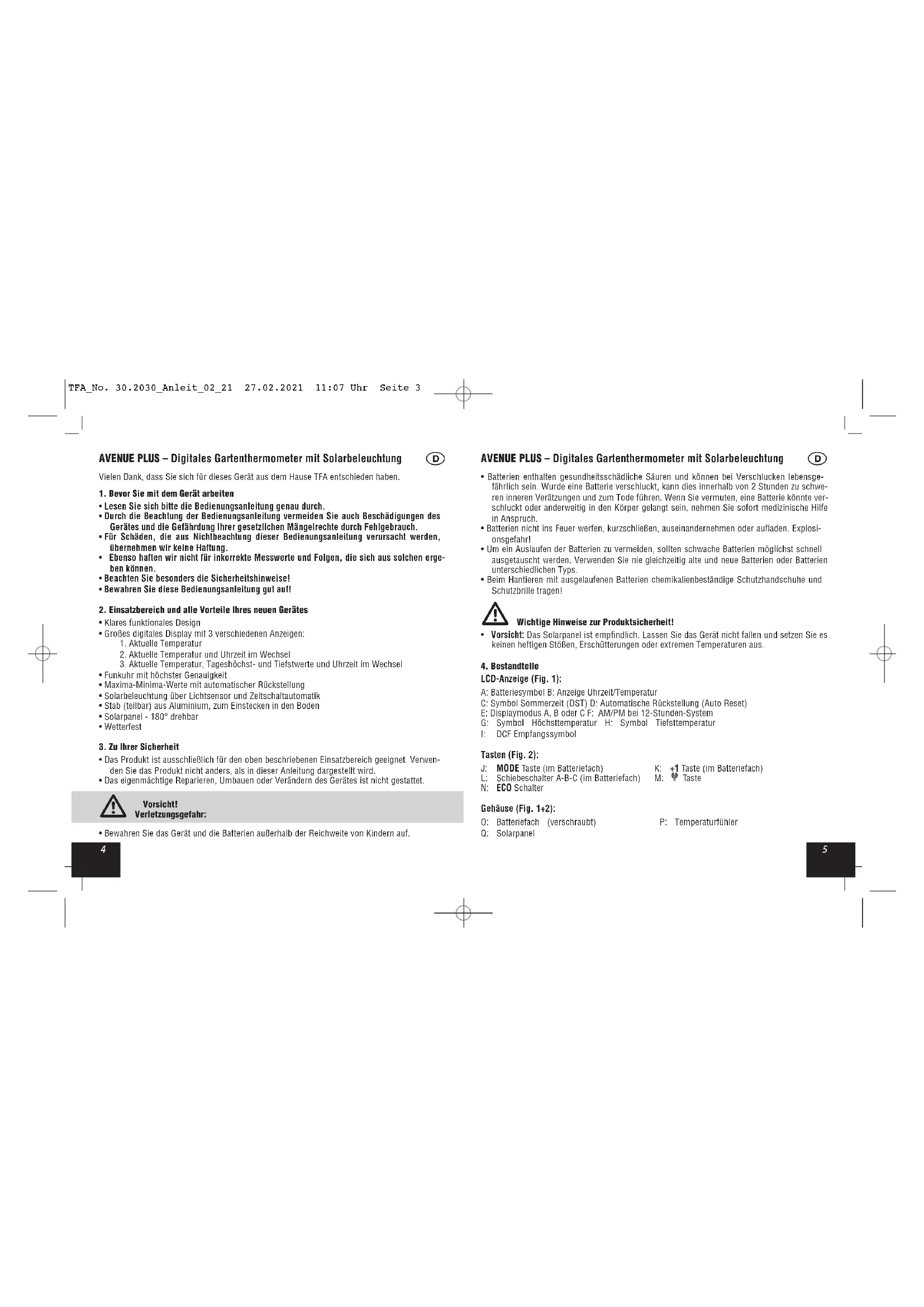

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen erge- ben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Einsatzbereich und alle Vorteile Ihres neuen Gerätes

• Klares funktionales Design

• Großes digitales Display mit 3 verschiedenen Anzeigen:

1. Aktuelle Temperatur

2. Aktuelle Temperatur und Uhrzeit im Wechsel

3. Aktuelle Temperatur, Tageshöchst- und Tiefstwerte und Uhrzeit im Wechsel

• Funkuhr mit höchster Genauigkeit

• Maxima-Minima-Werte mit automatischer Rückstellung

• Solarbeleuchtung über Lichtsensor und Zeitschaltautomatik

• Stab (teilbar) aus Aluminium, zum Einstecken in den Boden

3. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwen- den Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf. TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 3AVENUE PLUS – Digitales Gartenthermometer mit Solarbeleuchtung

kein Symbol, Anzeige DCF enable – manuelle Zeiteinstellung, Empfang noch aktiviert kein Symbol – manuelle Zeiteinstellung, Empfang wurde deaktiviert DCF-Funkzeit Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Techni- schen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint das DST-Symbol auf dem Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausge- hend von Frankfurt bei der Übertragung keine Probleme auftauchen. Bitte beachten Sie folgende Hinweise, wenn Sie das Gerät in Betrieb nehmen:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwä- cher. Im Freien ist das Funksignal in der Regel besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den mei- sten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährlei- sten und Abweichungen unter 1 Sekunde zu halten.

5.2 Manuelle Einstellung der Uhrzeit

• Die manuelle Zeiteinstellung funktioniert nur, wenn die Funkuhr kein DCF-Signal empfangen kann.

• Wenn gleich nach dem Einlegen der Batterien die MODE Taste 3 sec. lang gedrückt wird, solange das DCF-Empfangszeichen blinkt, kommt das Gerät automatisch in den Einstellmo- dus und das DST-Symbol blinkt. Einstellung des Sommerzeit-Symbols

• Gilt momentan die Sommerzeit, drücken Sie zur Bestätigung die +1 Taste, während das Sym- bol blinkt. Das DST-Symbol bleibt im Display stehen.

• Während der Winterzeit drücken Sie noch einmal die +1 Taste und das DST-Symbol ver- schwindet. AVENUE PLUS – Digitales Gartenthermometer mit Solarbeleuchtung

• Öffnen Sie mit einem Schraubenzieher das Batteriefach.

• Legen Sie die beigefügten Batterien (oben: wiederaufladbare Batterie 1 x 1,2 V AA für die Beleuchtung und unten: für die allgemeine Funktion 1 x 1,5 V AA) in das Batteriefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.

• ACHTUNG: Die aufladbare 1,2 V Batterie für die Hintergrundbeleuchtung ist im Ausliefe- rungszustand nicht vollständig geladen. Für die maximale Leistungsfähigkeit empfiehlt es sich, die aufladbare Batterie vor der ersten Nutzung an einem sonnigen Tag über das Solarpanel vollständig aufladen zu lassen. Alternativ kann die aufladbare Batterie auch mit einem gewöhnlichen Akku-Ladegerät aufgeladen werden.

• Ziehen Sie die Schutzfolie vom Display ab.

• Das Gerät ist jetzt betriebsbereit.

• Alle Segmente werden kurz auf dem Display angezeigt.

• 0:00 und „DCF enable” erscheinen im Display und das DCF Empfangssymbol blinkt.

• Standardgemäß ist der DCF-Empfang aktiviert und nach erfolgreichem Empfang des DCF- Funksignals ist keine manuelle Zeiteinstellung erforderlich.

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdi- stanz, etc.), verschwindet das DCF-Empfangszeichen und die Zeit kann manuell eingestellt werden.

• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellung der Uhrzeit).

5.1 Empfang der Uhrzeit

• Die Uhr versucht nun, das Funksignal zu empfangen. Wenn der Zeitcode nach 2-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangszeichen ständig im Display angezeigt.

• Der DCF-Signalempfang findet täglich um 1:00, 2:00 und 3:00 Uhr morgens statt. Ist auch der Empfang um 3:00 Uhr nicht erfolgreich, so finden um 4:00 Uhr und 5:00 Uhr weitere Empfangsversuche statt. Achtung: Während eines DCF-Signalempfangs wird die Displaybe- leuchtung kurzzeitig deaktiviert.

• Sie können die Initialisierung auch manuell starten.

• Halten Sie die Taste für 6 Sekunden gedrückt. Falls das DCF-Empfangszeichen vorher angezeigt wurde, verschwindet es und beginnt dann nach 20 Sekunden zu blinken. Der Funk- signalempfang ist aktiviert.

• Es gibt vier verschiedene Empfangszustände: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 4AVENUE PLUS – Digitales Gartenthermometer mit Solarbeleuchtung

• Der silberfarbene Stift ist der Temperatursensor. Dieser sollte sorgsam behandelt und nicht beschädigt werden. Der Temperaturfühler hat keine Einstellfunktion. Er misst die Temperatur.

5.7 Beleuchtung und Standortwahl

• Durch die Solarzellen wird die mitgelieferte wiederaufladbare Batterie umweltschonend auf- geladen.

• Bitte beachten Sie bei der Standortwahl, dass das Solarpanel mindestens 8 - 10 Stunden am Tag Licht bekommt, um eine langfristig ausreichende Stromversorgung zu gewährleisten. Achtung: Direkte Sonneneinstrahlung verfälscht die Messwerte. Das Thermometer verfügt über einen Lichtsensor und schaltet die Beleuchtung bei Dunkelheit zwischen 5 bis 9 Uhr morgens und 18 bis 23 abends Uhr automatisch an. Vermeiden Sie deshalb die Nähe von künstlichem Licht (z.B. Straßenlaternen).

• Mit dem ECO Schalter können Sie die zeitgesteuerte Beleuchtung an- (links) und ausschalten (rechts).

• Ist der ECO-Modus nicht aktiviert, wird die Beleuchtung immer eingeschaltet, wenn durch den Lichtsensor entsprechende Dunkelheit registriert wird.

• Wenn das Batteriesymbol im Display erscheint, ist die Spannung in der aufladbaren Batterie niedrig und die Beleuchtung kann sich vorübergehend ausschalten, bis die Stromversorgung über das Solarpanel wieder ausreicht.

• Drücken Sie den Bodenteller in den Boden.

• Montieren Sie den Stab zusammen und stecken ihn durch das Bohrloch in die Erde. Setzen Sie das Thermometer auf den Stab und drehen Sie das Solarpanel (180° drehbar) in die Richtung, in der es die höchste Lichtzufuhr erhält.

6. Pflege und Wartung

• Um die beste Funktionsfähigkeit zu erhalten, sollte das Solar-Panel immer sauber sein. Rei- nigen Sie die Solarzellen und das Display mit einem weichen Tuch und eventuell ein wenig Glas- oder Monitorreiniger. Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.

• Wenn die Anzeige schwächer wird, wechseln Sie bitte die 1,5 V AA Batterie.

• Verwenden Sie Alkaline Batterien. Vergewissern Sie sich, dass die Batterie polrichtig einge- legt ist. AVENUE PLUS – Digitales Gartenthermometer mit Solarbeleuchtung

Einstellung der Uhrzeit und Aktivierung/Deaktivierung des DCF-Empfangs a. Drücken Sie die MODE Taste. b. Die Stundenanzeige blinkt im Display. c. Stellen Sie mit der +1 Taste die gewünschten Stunden ein. Für einen Schnelldurchlauf hal- ten Sie die Taste gedrückt. d. Drücken Sie nochmals die MODE Taste und stellen Sie auf gleiche Weise die Minuten ein. e. Drücken Sie nochmals die MODE Taste. Falls Sie den DCF-Empfang deaktivieren möchten, drücken Sie die +1 Taste. "DCF enable" verschwindet. f. Durch Drücken der MODE Taste kehren Sie in den Normalmodus zurück.

• Wenn kein DCF-Empfangssymbol angezeigt wird, können Sie jederzeit die Uhrzeit manuell einstellen. Wenn die Uhrzeit im Display angezeigt wird (Schiebeschalter auf Position B oder C), folgen Sie den Schritten a. bis f.

• Das Gerät verlässt automatisch den Einstellungsmodus, wenn ca. 15 Sekunden keine Taste gedrückt wurde.

• Ist der DCF-Empfang aktiviert („DCF enable” wird angezeigt), wird bei erfolgreichem Emp- fang des DCF-Funksignals die manuell eingestellte Zeit überschrieben.

5.3 °C/°F Umstellung

• Wenn die Temperatur im Display angezeigt wird, können Sie mit der +1 Taste die Anzeige von °C auf °F umschalten, gleichzeitig wechselt das Zeitsystem von 24 auf 12 Stunden.

• Im 12-h-Format erscheint AM (vormittags) und PM (nachmittags) auf dem Display.

5.4 Auswahl Display-Modus

• Schalterposition A: Aktuelle Temperatur (Display: >)

• Schalterposition B: Aktuelle Temperatur und Uhrzeit im Wechsel (Display: >>)

• Schalterposition C: Aktuelle Temperatur, Tageshöchst- und Tiefstwerte und Uhrzeit im Wech- sel (Display: >>>)

5.5 Höchst- und Tiefsttemperaturen

• Die Maxima- und Minimawerte werden automatisch zurückgestellt: Die Höchsttemperatur um 8 Uhr morgens und die Tiefsttemperatur um 20 Uhr abends. Dafür muss die aktuelle Uhrzeit per DCF-Signal empfangen werden oder manuell eingestellt sein.

• Auto Reset blinkt im Display. TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 5AVENUE PLUS – Digitales Gartenthermometer mit Solarbeleuchtung

Messbereich Temperatur: -25 °C…+70 °C (+13 °F…+158 °F) Genauigkeit: ±1°C 0°C...+45°C (+32°F...+113°F) ±1.5°C -25°C...0°C (-13°F…+32°F) und +45°C...+70°C (+113°F...+158°F) Auflösung: 0,1 °C Spannungsversorgung: 1 x 1,2 V AA wiederaufladbare Batterie und 1x 1,5 V AA Batterie Gehäusemaße: 175 x 38 x 1145 mm Gewicht: 592 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Home- page unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.2030 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 02/21 AVENUE PLUS – Digitales Gartenthermometer mit Solarbeleuchtung

7. Fehlerbeseitigung

Problem Lösung Keine Anzeige ➜ Batterie polrichtig einlegen Unkorrekte / ➜ Batterie wechseln undeutliche Anzeige Keine Beleuchtung ➜ Achten Sie darauf, dass keine Gegenstände das Solar- Panel abdecken (siehe Punkt 5.7) Kein DCF Empfang ➜ Taste für 6 Sekunden drücken und Initialisierung starten ➜ DCF-Empfang aktivieren (siehe Punkt 5.2e) ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für das Gerät wählen ➜ Uhrzeit manuell einstellen ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme des Gerätes gemäß Bedienungs- anleitung Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammel- stellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist ver- pflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 6AVENUE PLUS – Digital garden thermometer with solar lighting
