MANUAL DE USUARIO Avenue Plus 30.2030.54 TFA

• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.

• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión.

• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo.

• ¡Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipu- la pilas con fugas de líquido! ¡Advertencias importantes sobre la seguridad del producto!

• Precaución: El panel solar es delicado. No deje caer el aparato ni tampoco lo exponga a gol- pes fuertes, vibraciones o temperaturas extremas.

Pantalla LCD (Fig. 1): A: Símbolo de la pila B: Indicación tiempo/temperatura C: Símbolo de horario de verano (DST) D: Reposición automática (Auto Reset) E: Selección modos del display A, B o C F: AM/PM en el sistema de horario de 12 horas G: Símbolo de temperatura máxima H: Símbolo de temperature minima I: Símbolo de recepción DCF Teclas (Fig. 2): J: Tecla MODE (en el compartimiento de las pilas) K: Tecla +1 (en el compartimiento de las pilas) L: Interruptor A-B-C (en el compartimiento de las pilas) M: Tecla N: Interruptor ECO Cuerpo (Fig. 1+2): O: Compartimiento de las pilas (atornillado) P: Sensor de la temperatura Q: Panel solar AVENUE PLUS – Termómetro de jardín digital con iluminación solar

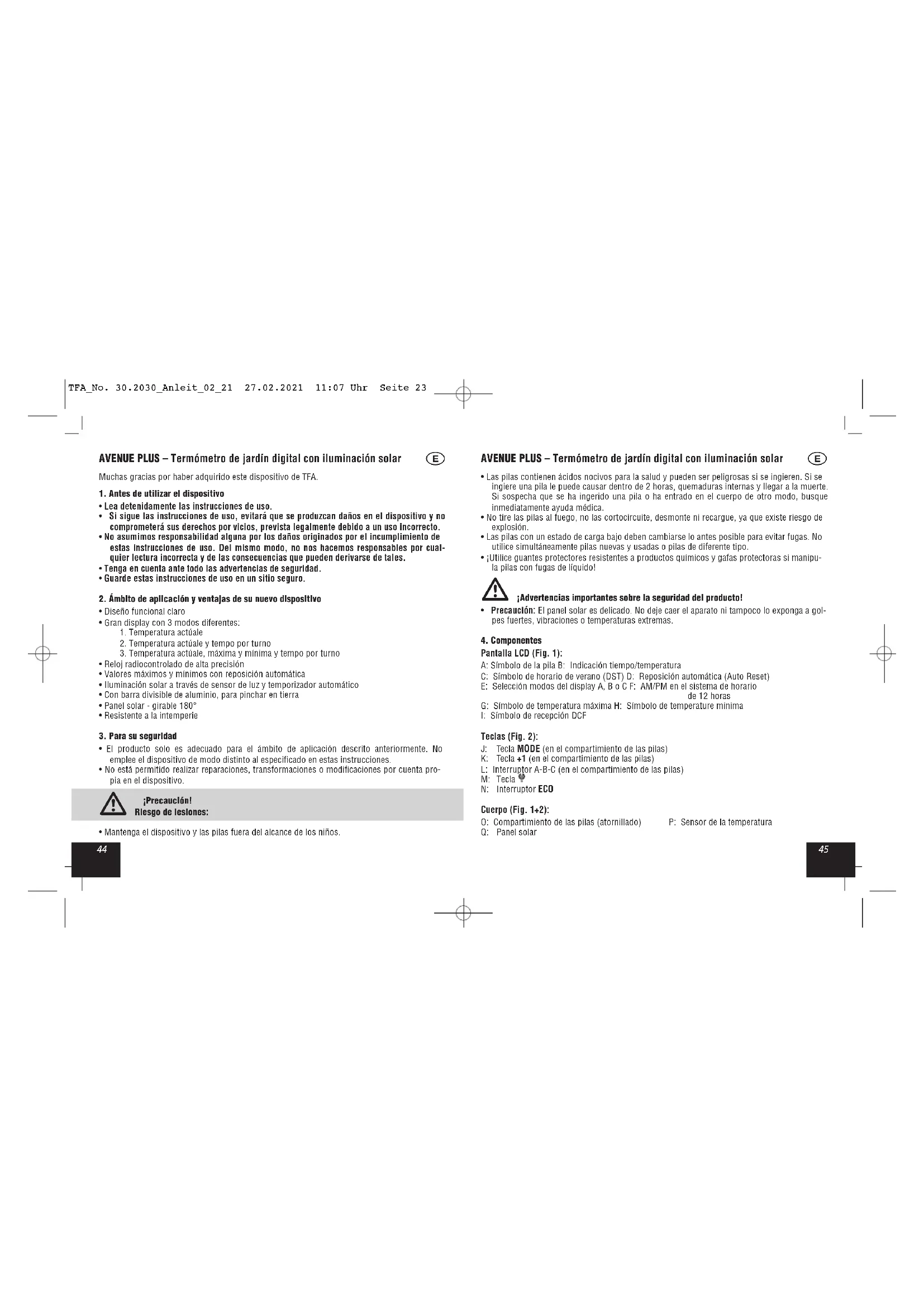

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.

• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá sus derechos por vicios, prevista legalmente debido a un uso incorrecto.

• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cual- quier lectura incorrecta y de las consecuencias que pueden derivarse de tales.

• Tenga en cuenta ante todo las advertencias de seguridad.

• Guarde estas instrucciones de uso en un sitio seguro.

2. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Diseño funcional claro

• Gran display con 3 modos diferentes:

1. Temperatura actúale

2. Temperatura actúale y tempo por turno

3. Temperatura actúale, máxima y mínima y tempo por turno

• Reloj radiocontrolado de alta precisión

• Valores máximos y mínimos con reposición automática

• Iluminación solar a través de sensor de luz y temporizador automático

• Con barra divisible de aluminio, para pinchar en tierra

3. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

• No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta pro- pia en el dispositivo. ¡Precaución! Riesgo de lesiones:

• Mantenga el dispositivo y las pilas fuera del alcance de los niños. TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 23AVENUE PLUS – Termómetro de jardín digital con iluminación solar

Hora DCF La transmisión de la hora se realiza por medio de un reloj atómico de cesio radiocontrolado a través de, por el instituto técnico físico de Braunschweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es transmitida desde Mainflingen en las proxi- midades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente. Durante el tiempo de verano aparece el símbolo DST en la pantalla. La recepción depende bási- camente de la situación geográfica. Generalmente éste debería funcionar de forma óptima en un radio de 1.500 km en torno a Frankfurt. Por favor, tenga en cuenta lo siguiente cuando ponga en funcionamiento el dispositivo:

• Es recomendable mantener una distancia de como mínimo 1,5 – 2 metros de posibles apara- tos perturbadores tales como pantallas de ordenadores y televisores.

• En construcciones de hormigón armado (sótanos, superestructuras), la señal recibida es evidentemente más débil. Al aire libre generalmente mejora la recepción de la señal de radio.

• Por las noches las perturbaciones atmosféricas suelen ser reducidas y se dispone de recep- ción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es sufi- ciente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.

5.2 Ajuste manual de la hora

• El ajuste manual de la hora funciona solamente cuando no es capaz de recibir ninguna señal DCF.

• Después de colocar las pilas, si mantiene pulsada la tecla MODE durante 3 segundos mien- tras el símbolo de recepción DCF parpadea, accederá al modo de ajuste automáticamente y el símbolo de DST parpadea. Ajuste del horario de verano- símbolo DST

• Se aplica el horario de verano actualmente pulse para confirmar la tecla +1 mientras el sím- bolo parpadea. El símbolo DST se detiene en la pantalla.

• Durante la época de invierno, pulse de nuevo la tecla +1 y el símbolo DST desaparece. Ajuste de la hora y activar/desactivar la recepción DCF a. Pulse la tecla MODE. b. La indicación de la hora parpadea en la pantalla. c. Ajuste las horas a través de la tecla +1 . Para un pasado rápido mantenga la tecla pulsada. d. Pulse de nuevo la tecla MODE y introduzca del mismo modo los minutos. AVENUE PLUS – Termómetro de jardín digital con iluminación solar

• Abra el compartimiento de las pilas con un destornillador.

• Inserte las pilas suministradas (arriba: pila recargable 1 x 1,2 V AA para la iluminación y abajo: para la función general 1 x 1,5 V AA) en el compartimiento de las pilas. Compruebe que la polaridad sea la correcta al introducir las pilas.

• ATENCIÓN: La pila recargable de 1,2 voltios para la iluminación de fondo no está com- pletamente cargada cuando sale de fábrica. Para alcanzar el mayor rendimiento posible de la pila se recomienda cargarla a través del panel solar en un día de sol antes de utili- zarla por primera vez. Alternativamente, puede cargar la pila también con un cargador de pilas corriente.

• Saque la película de protección del display.

• El aparato está listo para funcionar.

• Todos los segmentos se iluminan.

• En la pantalla aparece 0:00 y “DCF enable” y el símbolo DST parpadea.

• De manera predeterminada, la recepción DCF es activada y después de la recepción exitosa de la señal DCF no es necesario un ajuste manual.

• Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej., debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente.

• En tal caso el reloj funciona como un reloj normal de cuarzo (véase Ajuste manual de la hora).

5.1 Recepción de la hora radiocontrolada

• El reloj intenta de recibir la señal de radio DCF. Una vez que se ha recibido el código de hora- rio después 2 - 10 minutos se muestra la hora controlada por radio y el símbolo de recep- ción DCF aparece constantemente en la pantalla.

La recepción de la señal DCF se llevará a cabo diariamente a las 1:00, 2:00 y 3:00 de la mañana. Si la recepción del reloj a las 3.00 no tiene éxito, se llevará a cabo a las 4.00 y 5:00 de la maña- na. Nota: Durante una recepción de la señal DCF, la iluminación se desactiva temporalmente.

• Puede comenzar la inicialización manualmente.

• Mantenga pulsada la tecla durante 6 seg. Si se ha indicado antes la señal de recepción desaparece y empieza a parpadear después de 20 segundos. La recepción DCF está activada.

• Hay 4 tipos de símbolos recibidos: Parpadea - recepción activa Se detiene- recepción exitosa Ningún símbolo, indicación “DCF enable” - ajustar la hora manualmente, la recepción está todavía activada Ningún símbolo - ajustar la hora manualmente, recepción ésta desactivada TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 24AVENUE PLUS – Termómetro de jardín digital con iluminación solar

5.7 Iluminación y colocación

• Por medio del panel solar se recarga la pila de forma inofensiva para el medio ambiente.

• Con el fin de poder garantizar un suministro de corriente suficiente a largo plazo, seleccione por favor un lugar de ubicación del termómetro en el que el panel solar pueda captar como mínimo 8 - 10 horas de luz diarias. Precaución: La irradiación solar directa falsea los valores de medición. El termómetro dispone de un sensor de luz y conecta la iluminación automáti- camente en la oscuridad de 5 a 9 y 18 a 23 horas.

• Con el interruptor ECO puede activar (izquierda) o desactivar (derecha) la iluminación con- trolada por temporizador.

• Si el modo ECO no está activado, la iluminación se activa siempre que el sensor de luz regis- tra una cierta oscuridad.

• Si aparece el símbolo de la pila en la pantalla, significa que la carga de la pila recargable es baja; en este caso, la iluminación se puede desconectar temporalmente hasta que el panel solar vuelva a suministrar suficiente energía.

• Apretar la placa en la tierra.

• Ensamble la barra e introdúzcala en la tierra a través del agujero. Coloque el termómetro sobre la barra y gíre el panel solar (girable 180°) a la dirección en la cual obtendrá el máximo suministro de luz.

6. Cuidado y mantenimiento

• Para obtener la mejor funcionalidad, el panel solar deberá estar siempre limpio. Limpie las células solares con un paño blando y eventualmente con un limpiador para cristales o bien monitor.¡No utilizar ningún medio abrasivo ni disolventes!

• Extraiga la pila si no va a usar el dispositivo por un largo período de tiempo.

6.1 Cambio de la pila

• Si la pantalla se debilita, cambie la pila AA de 1,5 V por una nueva.

• Utilice pilas alcalinas. Asegúrese de que la pila se coloque con la polaridad correcta.

Problema Solución de averías Ninguna indicación ➜ Asegúrese que la pila esta colocada con la polaridad correcta Indicación incorrecta ➜ Cambiar la pila AVENUE PLUS – Termómetro de jardín digital con iluminación solar

e. Pulse de nuevo la tecla MODE. Pulse la tecla +1 si desea desactivar la recepción de radio DCF. “DCF enable” desaparece. f. Pulse la tecla MODE para volver al modo normal.

• Si no se muestra el símbolo de recepción DCF, puede ajustar la hora manualmente en cual- quier momento. Cuando sea indicada la hora actual en el display (interruptor deslizante a la posición B o C), seguir los pasos a. a f.

• El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 15 segundos.

• Si la recepción DCF ésta activada (indicación “DCF enable”) y la recepción de la señal DCF es exitosa, el tiempo ajustado manualmente se sobreescribe.

5.3 Conmutación °C/°F

• Cuando sea indicada la temperatura actual en el display, a través de la tecla +1 puede con- mutar la indicación de °C a °F, al mismo tiempo cambia el sistema temporal de 24 a 12 horas.

• En el sistema de 12 horas, aparece en la pantalla AM (antes del mediodía) y PM (después del mediodía).

5.4 Selección modos de la pantalla

• Posición de conmutación A: temperatura actual (pantalla: >)

• Posición de conmutación B: temperatura actual y hora en alternancia (pantalla: >>)

• Posición de conmutación C: temperatura actual, valores máximos y mínimos del día y hora en alternancia (pantalla: >>>)

5.5 Temperaturas máximas y mínimas

• Los valores máximos y mínimos se reponen automáticamente: La temperatura máxima a las 8:00 de la mañana y la temperatura mínima a las 20:00 horas de la tarde. Para ello deberá recibir el horario actual vía DCF o ajustar manualmente.

• AUTO REST parpadea en la pantalla.

5.6 Sensor de la temperatura

• El botón plateado es el sensor de la temperatura. Éste debe tratarse con cuidado para evitar que se averíe. El sensor de la temperatura no tiene función de ajuste. Mide la temperatura. TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 25AVENUE PLUS – Termómetro de jardín digital con iluminación solar

Gama de medición temperatura: -25 °C…+70 °C (+13 °F…+158 °F) Precisión: ±1°C 0°C...+45°C (+32°F...+113°F) ±1.5°C -25°C...0°C (-13°F…+32°F) y +45°C...+70°C (+113°F...+158°F) Resolución: 0,1 °C Alimentación de tensión: Pila recargable 1x 1,2 V AA y pila 1x 1,5 V AA Dimensiónes de cuerpo: 175 x 38 x 1145 mm Peso: 592 g (solo dispositivo) Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impre- sión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web. Declaración UE de conformidad Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 30.2030 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Alemania 02/21 AVENUE PLUS – Termómetro de jardín digital con iluminación solar

Ninguna iluminación ➜ Asegúrese de que no hay objetos que cubren el panel solar (véase el punto 5.7) Ninguna recepción de DCF ➜ Pulse la tecla durante 6 segundos y puede iniciar la inicialización manualmente ➜ Activar la recepción DCF (véase el punto 5.2e) ➜ Intentar la recepción de noche ➜ Elegir otro lugar para el dispositivo ➜ Ajustar la hora manualmente ➜ Elimine las fuentes de interferencia. ➜ Vuelva a la puesta en marcha el dispositivo de acuerdo a las instrucciones Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al establecimiento donde adquirió el producto.

Este producto ha sido fabricado con materiales y componentes de máxima calidad que pueden ser reciclados y reutilizados. Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Como consumidor, está obligado legalmente a depositar las pilas y baterías usa- das de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamen- to nacional o local. Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE). No deseche este producto junto con la basura doméstica. El usuario está obliga- do a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. TFA_No. 30.2030_Anleit_02_21 27.02.2021 11:07 Uhr Seite 26
