NL Pure 10x42 - Ferngläser SWAROVSKI OPTIK - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	Swarovski Optik
Modell	NL Pure 10x42
Vergrößerung	10x
Objektivdurchmesser	42 mm
Fokussierung	Zentrale Fokussiermitte
Dioptrieeinstellung	Einstellring mit Nullposition
Augenmuschel	Drehbar, 4 Positionen (mit/ohne Brille)
Pupillenabstand	Verstellbar für rundes Bild
Inklusive Zubehör	Funktionstasche, Reinigungstuch, Seife, Bürste
Seriennummer	Unter der Dioptrieeinstellung, auf der Rückseite
Garantie	10 Jahre international (Bedingungen)
Herstellungsland	Österreich (Absam)
Reparaturen	Nur durch SWAROVSKI OPTIK oder autorisiertes Netzwerk
Reinigung der Optik	Bürste, Ausblasen, Mikrofasertuch
Gehäusereinigung	mitgelieferte Seife und Bürste, mit klarem Wasser abspülen
Lagerung	Im Beutel, gut belüftet, trocken
Sicherheit	Niemals direkt in die Sonne schauen
Verwendung mit Brille	Augenmuschel in Position B (eingedrückt)
Tragegurtbefestigung	Bajonettsystem mit Drehknopf

Häufig gestellte Fragen - NL Pure 10x42 SWAROVSKI OPTIK

Wie befestige ich den Tragegurt des NL Pure Fernglases?

Drücken Sie den Knopf, drehen Sie ihn um 90° gegen den Uhrzeigersinn, entfernen Sie die Achse, führen Sie den Gurt ein, setzen Sie die Achse wieder ein und drehen Sie im Uhrzeigersinn bis zum Einrasten. Überprüfen Sie, ob er fest sitzt.

Wie stelle ich die Augenmuscheln für meinen Komfort ein?

Drehen Sie die Augenmuscheln gegen den Uhrzeigersinn für Position A (ohne Brille) oder im Uhrzeigersinn für Position B (mit Brille). Es gibt zwei Zwischenpositionen C und D für die Feinabstimmung.

Wie führe ich die Dioptrieeinstellung durch?

Schließen Sie das rechte Auge, fokussieren Sie mit dem linken Auge über das zentrale Fokussierrad. Öffnen Sie dann das rechte Auge, schließen Sie das linke und stellen Sie den Dioptrienring ein, bis das Bild scharf ist. Für identische Sicht stellen Sie den Ring auf Null.

Wie reinige ich die Optik des Fernglases?

Entfernen Sie zuerst grobe Partikel mit der mitgelieferten Bürste, blasen Sie vorsichtig, dann wischen Sie mit dem Mikrofasertuch. Keine Chemikalien verwenden. Bei hartnäckigem Schmutz können die Augenmuscheln zur gründlichen Reinigung abgeschraubt werden.

Wo befindet sich die Seriennummer des Fernglases?

Die Seriennummer ist auf der Rückseite des Fernglases unter der Dioptrieeinstellung eingraviert. Sie ist nützlich für die Produktregistrierung und Reparaturanfragen.

Welche Garantie hat das Swarovski Optik NL Pure Fernglas?

Swarovski Optik bietet eine internationale Garantie von 10 Jahren ab Kaufdatum, die Material- und Herstellungsfehler abdeckt. Die ersten 5 Jahre beinhalten die Arbeitskosten. Verschleißteile (Augenmuscheln, Gurt usw.) sind ausgeschlossen.

Kann ich das Fernglas mit einer Sehbrille verwenden?

Ja, stellen Sie die drehbaren Augenmuscheln auf Position B (vollständig im Uhrzeigersinn eingedrückt) ein, damit das Auge den richtigen Abstand hat. Es gibt auch zwei Zwischenpositionen für optimalen Komfort.

Wie pflege ich das Gehäuse des Fernglases?

Verwenden Sie die mitgelieferte Seife und Bürste. Schließen Sie die Kappen, befeuchten Sie die Bürste, tragen Sie die Seife in kreisenden Bewegungen auf, spülen Sie mit klarem Wasser ab und trocknen Sie sorgfältig. Reinigen Sie niemals die Optik mit dieser Bürste.

Was tun, wenn das Bild nicht scharf ist?

Überprüfen Sie zuerst die Fokussierung mit dem zentralen Fokussierrad. Wenn das Bild auf einer Seite weiterhin unscharf ist, stellen Sie die Dioptrie ein. Stellen Sie auch sicher, dass der Pupillenabstand korrekt ist (kein Schatten). Reinigen Sie als letztes Mittel die Linsen.

Wie lagere ich das Fernglas, wenn ich es nicht benutze?

Bewahren Sie sie im Transportbeutel an einem gut belüfteten und trockenen Ort auf. Wenn sie feucht sind, trocknen Sie sie vor der Lagerung. In tropischen Regionen verwenden Sie einen luftdichten Behälter mit Trockenmittel (Kieselgel).

BEDIENUNGSANLEITUNG NL Pure 10x42 SWAROVSKI OPTIK

Registieren Sie sich auf SWAROVSKIOPTIK.COM um die Vorteile von MEIN KONTO zu nutzen.

• Wir schenken Ohnen zusätzlich ein Jahr Garantie für registrierte Produkte.*
• Sie bewahren stets den Überblick über ihre SWAROVSKI OPTIK Geräte und Kaufdaten.
• Im Servicefall haben wir wichtige Daten sofort zur Hand und können ihren Schnell und kompetent weiterhelfen.

• Sie können registrierte Produkte bei Bedarf einfach und schnell zur Reparatur anmelden.

• Durch die Produktregistrierung wird ihre Garantie gemäß unseren Garantiebestimmungen um ein Jahr verlänger! (Garantiekarte auch als Download verfügbar). Von der Veränderung ausgenommen ist die Garantie auf die Elektronik.

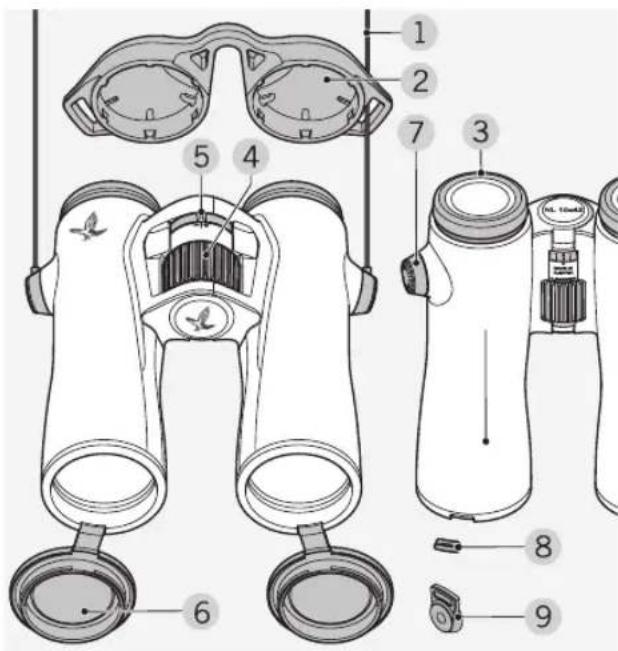

1.ÜBERBLICK

1Trageriemen
6 Objektivschutzdeckel
2 Okularschutzdeckel
7 Abdeckung Riemenanbindung
3 Drehaugenuschel
8 Abdeckung Objektivschutzdeckel
4 Fokussierrad
9 Flachriemenhalter
5 Dioprienausgleich

Zusätzlich im Lieferumfang enthalten: Functional Side Bag, Reinigungstuch, Seife, Bürste

Im Auslieferungszusand des NL Pure ist der Riemen nicht montiert. Je nach Anforderung konnen Sie einfach und schnell den Riemen oder Sonderzubehor montieren.

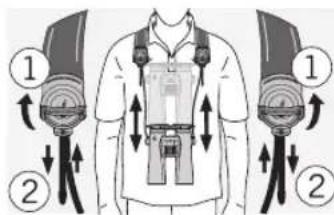

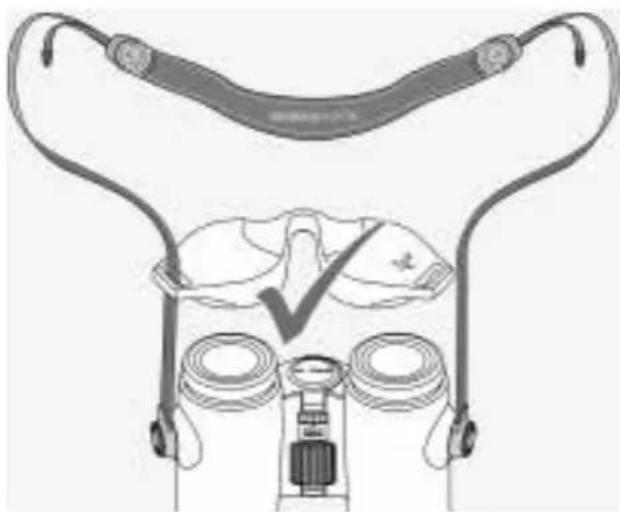

2. RIEMENMONTAGE

Drucken Sie den Knopf nach innen und drehen Sie diesen gegen den Uhrzeigersinn (90^)

Ziehen Sie den Knopf heraus.

Lösen Sie den Stift vom Ring.

Um einen Regenschutzdeckel oder andere Zubehor zu montieren, ziehen Sie den Riemen zuerst durch die Ose des jeweiligen Deckels.

Drucken Sie den Stift in den Riemen, bis es klicht.

Setzen Sie den Knopf an der vorge-sehen Stelle am Fernglas ein.

Drucken Sie den Stift fest nach innen und drehen Sie diesen ein weniger im Uhrzeigersinn.

Lösen Sie den Druck vom Stift und drehen Sie diesen weiter im Uhrzeigersinn bis es „klickt".

Hinweis:

Lösst sich der Stift ohne Drücken nicht mehr drehen, ist er sichere eingerastet.

3. BEDIENUNG

3.1 EINSTELLUNG DER DREHAUGENMUSCHEL

Grundsätzlich stehen denen bei der Verwendung verschiedene Einstellungenpositionen mit entsprechlichem Abstand des Auges zur Okularlinse zur Verfugung. Somit konnen Sie individuell die Augenmuscheln auf ihre persönliche Position einstellen.

Pos. A: Ausgangsposition ohne Brille: Drehen Sie hierzu gegen den Uhrzeigersinn die Augemuscheln ganz heraus.

Pos. B: Ausgangsposition mit Brille: Drehen Sie beiden Drehaugen-muscheln im Uhrzeigersinn bis zum Anschlag hinein.

Pos. C und D: Alternative Positionen bzw. Zwischenstufen für Brillenträger sowie Nicht-Brillenträger.

3.2 EINSTELLUNG DES AUGENABSTANDES

Um ein einziges rundes Bild zu sehen, knicken Sie bereits Fernglashäften soweit, bis keine störenden Schallen mehr auftreten.

3.3 DIOPTRIENAUSGLEICH

Um die optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehkräft zwischen dem linken und dem rechten Auge ausgegliedchen werden.

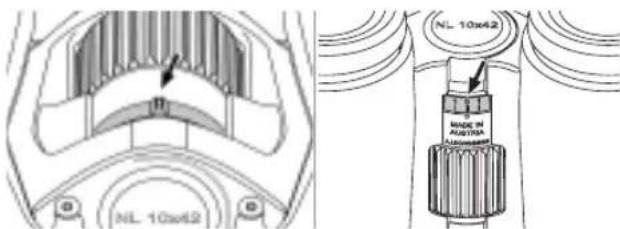

Verwendung bei gleicher Sehbraft beider Augen

Achten Sie bei gleicher Sehrkraft beider Augen daraufuf, dass sich der Dioptrienausgleich in der Nullstellung befindet. Die Nase des Stellrings rastet spürbar in der Nullstellung ein und die Skala auf der Rückseite des Gerätes slimmt mit dem Index überein.

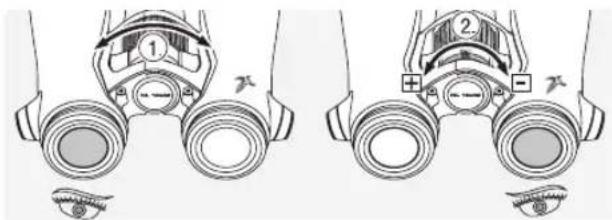

Verwendung bei entsprechlicher Sehbraft beider Augen

Blichen Sie mit dem linken Auge durch das linke Okular und stellen Sie mit dem Fokussierrad die Bildschärfe eines ausgewählten Objektes ein.

Blichen Sie nun mit dem rechten Auge durch das rechte Okular auf das selbst Objekt und stellen Sie mit dem Dioptrien ausgleich auf optimale Bildschärfe ein.

3.4 EINSTELLUNG DER BILDSCHÄRFE

Durch Drehen des Fokussierrades konnen Sie≦des Objekt von der kürzsten Einstellentfernung (siehe technisches Datenblatt) bis unendlich scharf stellen.

4. DEMONTAGE DES OBJEKTIVSCHUTZDECKELS

1. Offnen Sie den Objektivschutzdeckel.
2. Ziehen Sie den Objektivschutzdeckel fest nach unten.

1. Stecken Sie die Abdeckung auf den Metallring. Erst wenn ein Klick zu horen ist, ist die Abdeckung fixiert.

Hinweis:

Wenn Sie den Objektivschutzdeckel wieder montieren mochten, schieben Sie die Abdeckung mit dem Daumen vom Metallring und wiederholen dann mit den Objektivschutzdeckeln Schritt 3.

5. ALLGEMEINE HINWEISE

5.1 SERIENNUMMER

Die Seriennummer Ihres NL Pure Fernglases finden Sie auf der Rückseite unter dem Dioptrianausgleich.

10

N.PURE/DE

5.2 WEITERE INFORMATIONEN

Ausfuhrliche Infoes und Tipps finden Sie unter: SWAROVSKIOPTIK.COM.

6. PFLEGE UND WARTUNG

6.1 REINIGUNGSTUCH

Mit dem beiliegenden Reinigungstuch aus Mikrofasern konnen Sie selbst empfindlichste Glasflächen reinigen. Es ist geeignet für Objektive, Okulare und Brillen.itte halten Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenoberfläche beschädigen konnen. Ist das Tuch verschmutzt, konnen Sie es in handwarmer Seitenlauge waschen und an der Luft trocknen halten. Verwenden Sie esitte ausschließlich zur Reinigung von Glasflächen.

6.2 REINIGUNG

Wir haben groBen Wert darauf gelegt, alle Elemente und Oberflächen besonder pflegeleicht zu gestalten.

Reinigung Optik. Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollen den Sie die Glasoberflächen schmutz-, öl- und fettfrei halten. Entfernen Sie zuerst gröbere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfehlt sich ein leichtes Anhauchen und anschließlich Reinigen mit dem Reinigungstuch. Bei starker Verschmutzung (z.B. mit Sand) sind die Drehaugenmuscheln kompletl abschraubbar und damit sehr einfach zu reinigen.

NLPURE/DE

Reinigung Gehäuseschutz. Verwenden Sie davon das beiliegenden Soap & Brush-Kit. Schlieben Sie Okular und Objekt mit den Schutzabdeckungen. Nach Beteuften den Bürste können Sie so die Seite in kresenden Bewegungen aufschäumen. Damit lasst sich der Gehäuseschutz sanf reinigen. Anschließlich spulen Sie das Gerät mit klarem Wasser ab. Trocknen Sie das Gerät sorgfältig. Werde die Optik Nass, empfehl't es sich, sie mit einem sauberen Tuch nur trockenzutupfen, um ein Zerkratzen zu verhinden. Spulen Sie die Bürste gründlich ab, undlassen Sie das Soap & Brush-Kit trocknen.

Hinweis:

Bitte achten Sie darauf, dass bei einer Reinigung in freiener Natur das Seifenwasser nicht in den natürlichen Wasserkreislauf gelangt.

6.3 AUFBEWAHRUNG

Sie sollen den Ihr Fernglas in seiner Tasche an einem gut gelufteten Ort aufbewahren.

Ist das Fernglas nass, muss es vorher getrocknet werden.

In Tropengebieten oder in Gegenen mit hoher Umgebungsfeuchtigkeit ist der beste Lagerort ein luftdichter Behälter mit einem Feuchtigkeits-Absorptionsmittel (z.B. Silikogel).

7. ZU IHRER SICHERHEIT

Niemals mit dem Gerät in die Sonne blichen! Das führt zu einer Verletzung ihrer Augen!

Niemals während des Gehens durch das Gerät blichen! Sie konnten Hinderisse übersehen.

Schützen SieitteHrGerat vor StoBen.

Reparatur und Servicearbeiten dürfen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America durchgeführt werden, ansonsten erlischt die Garantie.

Alle Angobon sind typische Were.

Änderungen in Ausführung und Lieferung sowie Duckleher sind vorhabten.

WE THANK YOU FOR CHOOSING THIS PRODUCT FROM SWAROVSKI OPTIK. IF YOU HAVE ANY QUESTIONS, PLEASE CONSULT YOUR SPECIALIST DEALER OR CONTACT US DIRECTLY AT SWAROVSKIOPTIK.COM.

3.4 STÄLLA IN BILDSKÄRPAN

Genom att vrida pa fokuseringsjulet kan du fokusera pa valfritt objekt fran det kortaste fokuseringsavstandet (se det teknska databladet) till oandlighen.

4. TABORTOBJEKTIVSKYDDET

Mit thisem SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitatserzeugnis erworben, für das wir eine weltweit gültige Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewährn:

Beim Auftreten von Material- und/oder Fertigungsfehler übernehmen wir für die gesamte Laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerald oder den defekten Teil nach eigemem Ermessen instandzusetzen oder auszutauschen. Wahrend der ersten fünf Jahre übernehmen wir zusammen auch die Kosten für die Arbeit.

Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschranklt.

Bei Änderung der Produktpalette gehalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu ersetzen.

Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns au torisierten Servicedienst und bei Schaden, die durch unsachgemäßen Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare Schaden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleib unterliegen, wie Augenmuscheln, Tragriemen, Bohaltnisse, Armierungen etc.

Die Garantie hat nur dann Gülligkeit, wenn diese Garantie/Service-Dokument am Kauftag vom Fachhandler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.

Im Garantiefalle sowie auch zur Vomahme von Service- und/oder Reparaturbeilen übergeben Sie bilte das Gerald somi dieser Garantie/Service-Dokument Ihrem SWAROVSKI OPTIK Fachhandler oder senden es, frei Haus, direkl an unsere Adresse. Geräte, deren these Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. Die Retoursendung ist versichert (Transportmittel nach unserer Wahl) und erfolgt im Folle von Garantiereparaturen gratis, ansonsten gegen Berechnung. Bei Versand ins Ausland gehen eventuelle ausländische Zoll-bzw. Fiskalabgaben zu Lasten des Empfangers.

These Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.

Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann davon nur eintrten, sofern eine gesetzliche Pflicht dazu besteht.
