Produkttyp	Mono-Leistungsverstärker
Marke	Sony
Modell	XM1ES
Kategorie	Verstärker für Subwoofer
Verstärkertechnologie	Klasse D mit Schaltnetzteil
Nennleistung (RMS)	1 000 W (2 Ω, 100 Hz, THD+N 1,0 %) 600 W (4 Ω, 100 Hz, THD+N 1,0 %)
Maximalleistung	1 550 W (2 Ω)
Frequenzgang	10 Hz – 500 Hz (+0.5 dB)
Gesamtklirrfaktor (THD)	0,05 % oder weniger (100 Hz)
Lautsprecherimpedanz	2 Ω bis 8 Ω
Tiefpassfilter (LPF)	50 Hz – 500 Hz, 24 dB/Oktave, schaltbar
Subsonic-Filter	5 Hz – 50 Hz, 24 dB/Oktave, schaltbar
Eingangsempfindlichkeit	0,2 V – 8 V (Niederpegel) 3 V – 16 V (Hochpegel)
Erforderliche Stromversorgung	Fahrzeugbatterie 12 V DC (negative Masse) Spannung: 10,5 V – 16 V
Stromverbrauch	90 A (bei Nennleistung 2 Ω) 4 mA (Remote-Eingang)
Sicherung	25 A (integriert)
Abmessungen (B × H × T)	270 mm × 60 mm × 215 mm
Gewicht	ca. 2,9 kg (ohne Zubehör)
Besondere Funktionen	Dynamischer Verzerrungsunterdrücker, aktive thermische Steuerung, Schutzschaltung, Fernbedienung für Bass
Eingänge	RCA (Niederpegel) und Hochpegeleingang (über Adapter)
Ausgänge	Lautsprecheranschlüsse und LINE OUT (RCA) zur Verkettung
Einschaltung	Fernbedienung (REMOTE) oder Signalerfassung (SIGNAL)
Wartung	Reinigung mit einem trockenen Tuch; Austausch der Sicherung durch ein identisches Modell
Sicherheit	Schutzschaltung gegen Überhitzung, Kurzschluss, Gleichstrom
Ersatzteile und Reparierbarkeit	Sicherung austauschbar; für Reparaturen wenden Sie sich an einen autorisierten Sony-Händler
Allgemeine Informationen	Hergestellt in Thailand; Gültigkeit CE und UKCA; EU-Importeur: Sony Europe B.V.

Häufig gestellte Fragen - XM1ES SONY

Wie installiere ich den Sony XM1ES Verstärker?

Installieren Sie den Verstärker im Kofferraum oder unter einem Sitz. Befestigen Sie ihn mit den mitgelieferten Schrauben an einer Montageplatte (nicht im Lieferumfang). Sorgen Sie für ausreichende Belüftung und vermeiden Sie Wärmequellen.

Was bedeutet die Status-LED?

Die LED leuchtet weiß im Normalbetrieb. Wenn sie rot wird, ist der Schutzmodus aktiviert: Überprüfen Sie die Anschlüsse (Kurzschluss, Überhitzung usw.).

Wie stelle ich den Tiefpass- und Subsonic-Filter ein?

Verwenden Sie die Schalter LPF und SUBSONIC FILTER, um die Filter zu aktivieren, und drehen Sie dann die jeweiligen Regler, um die Grenzfrequenz einzustellen: LPF von 50 bis 500 Hz, Subsonic von 5 bis 50 Hz.

Kann ich diesen Verstärker mit 1-Ohm-Lautsprechern verwenden?

Nein, die minimale Impedanz beträgt 2 Ω. Verwenden Sie Lautsprecher mit 2 bis 8 Ω für ein Monosystem oder 4 bis 8 Ω für zwei Lautsprecher.

Wie schließe ich den Verstärker an ein Autoradio ohne RCA-Ausgang an?

Stellen Sie den Schalter INPUT VOLTAGE auf HIGH und verwenden Sie einen Lautsprecherkabel-auf-RCA-Adapter (nicht im Lieferumfang), um den Lautsprecherausgang des Autoradios an den INPUT-Eingang anzuschließen.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Sicherung (25 A) und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass das Massekabel ordnungsgemäß an einem Metallpunkt des Fahrgestells angeschlossen ist und die REMOTE-Spannung anliegt (10,5–16 V).

Wie verwende ich die Fernbedienung für den Bass?

Schließen Sie das Kabel der Fernbedienung an den Anschluss BASS REMOTE auf der Vorderseite an. Drehen Sie den Regler, um die Basslautstärke einzustellen. Vermeiden Sie übermäßige Verstärkung, um Verzerrungen zu vermeiden.

Welche Sicherungsgröße sollte ich für die +12-V-Versorgung verwenden?

Verwenden Sie eine 100-A-Sicherung am Stromkabel, die innerhalb von 450 mm von der Batterie angebracht ist. Das Kabel sollte mindestens AWG-6 (Querschnitt ≥ 14 mm²) sein.

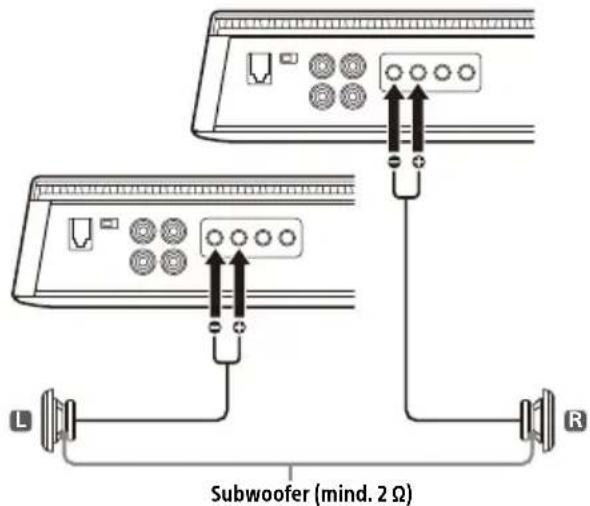

Kann ich mehrere XM1ES-Verstärker verketten?

Ja, verwenden Sie die LINE OUT-Anschlüsse, um das Signal an einen anderen Verstärker weiterzuleiten. Stellen Sie LINE OUT MODE je nach gewünschter Konfiguration auf THRU oder ALL ein.

Wie pflege ich den Verstärker?

Reinigen Sie das Gerät mit einem trockenen Tuch. Ersetzen Sie die Sicherung nur durch ein Modell mit derselben Nennleistung (25 A). Bei anhaltenden Problemen wenden Sie sich an einen Sony-Händler.

BEDIENUNGSANLEITUNG XM1ES SONY

Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer:

S/N:

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber.

Montieren Sie das Gerät aus Sicherheitsgründen un bedingt im Kofferraum oder unter dem Sitz. Erläuterungen dazu finden Sie unter „Installation und Anschluss“ (Seite 8).

Hergestellt in Thailand

Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite.

Die Gültigkeit des CE-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in Ländern des Europäischen Wirtschaftsraums (EWR) und der Schweiz. Die Gültigkeit des UKCA-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in GB.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für die Sony

Corporation hergestellt.

Anfragen an den Importeur oder zur

Produktkonformität auf Grundlage der

Gesetzgebung in Europa senden Sie bitte an den

Bevollmächtigten Sony Belgium, bijkantoor van

Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf dem Produkt, der Batterie/dem Akku oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,004 % Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie/der Akku korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus entnehmen Sie die Batterie/den Akku bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer geeigneten Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie/des Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Merkmale

• Nennausgangsleistung von 600 W (bei 4 Ω) und 1.000 W (bei 2 Ω).
- Technologie der Klasse D*1
- Dieser Endverstärker ist ausschließlich auf die Verwendung mit Subwoofern ausgelegt.
•Dynamische Verzerrungsunterdrückung*2
•Aktive Temperaturkontrolle ^3
- Bei Autoanlagen ohne Line-Ausgang kann über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) eine Direktverbindung (Hochpegel-Eingangsverbindung) zum Lautsprecherausgang der Autoanlage hergestellt werden.
- Dank der Einschaltfunktion mit Hochpegel-Signalerkennung kann das Gerät ohne REMOTE-Verbindung aktiviert werden.
- Integrierter variabler LPF (Niedrigpassfilter) und variabler Subsonic-Filter-Schaltkreis.
- Schutzschaltung und -anzeige sind vorhanden.

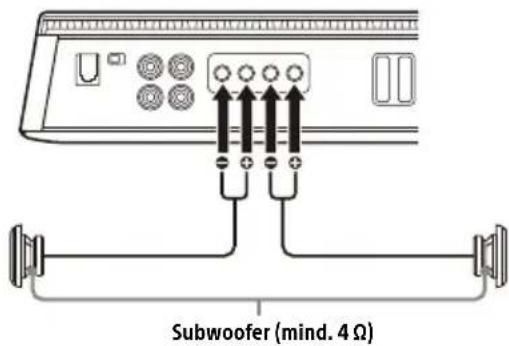

- Zwei Lautsprecheranschlüsse für parallele Subwooferverbindungen.
- Pulsgeregeltes Stromversorgungsteil*4 für stabile, geregelte Ausgangsleistung.

\*1 Technologie der Klasse D

Die Technologie der Klasse D ist eine Methode zum Konvertieren und Verstärken von Musiksignalen in Impulssignale hoher Geschwindigkeit mithilfe von MOSFETs. Darüber hinaus zeichnet sie sich durch hohe Effizienz und geringe Wärmeentwicklung aus.

\*2 Dynamische Verzerrungsunterdrückung

Mit der dynamischen Verzerrungsunterdrückung werden Verzerrungen bei hoher Wiedergabelautstärke unterdrückt, sodass die Bässe klar wiedergegeben werden können.

\*3 Aktive Temperaturkontrolle

Die aktive Temperaturkontrolle reguliert die Betriebstemperatur des Geräts für eine stabile, lang andauernde Wiedergabe bei hoher Lautstärke.

\*4 Pulsgeregeltes Stromversorgungsteil

Dieses Gerät verfügt über einen integrierten Leistungsregler, der den Strom von der Autobatterie mit 12 V Gleichstrom über einen Halbleiter-Schalter in Impulse hoher Geschwindigkeit konvertiert. Diese Impulse werden über den integrierten Pulstransformator hochtransformiert und in positiv und negativ getrennt, bevor sie wieder in Gleichstrom konvertiert werden. Damit lassen sich Spannungsschwankungen von der Autobatterie ausgleichen. Dieses System zeichnet sich durch sein geringes Gewicht und eine hocheffiziente Stromversorgung mit einem niederohmigen Ausgang aus.

Inhalt

Merkmale 3

Lage und Funktion der Teile und Bedienelemente

Endverstärker.... 5

Bassfernbedienung....7

Installation und Anschluss

Montageteile und Anschlusszubehör ..... 8

Installation 8

Anschlüsse.... 10

Weitere Informationen

Sicherheitsmaßnahmen 14

Wartung 15

Technische Daten 15

Störungsbehebung 16

Support-Website 17

Endverstärker

Bedienfeld (Oberseite)

1 2 3 4 5 6 7 8 9 10 11 TURN-ON INPUT MODE LINE OUT MODE SUBSONIC FILTER (Hz) OFF ON 5 50 OFF ON LPF (Hz) 150 INPUT SENS 12 +12 V REMOTE GROUND 13

1 Lüftungsauslass

Zum Ableiten von Wärme. Je nach Temperatur des Endverstärkers arbeitet der Ventilator in drei Stufen: aus, langsam, schnell.

2 Wärmeableiterabdeckung

Die Ausrichtung der Wärmeableiterabdeckung kann nach Belieben geändert werden (Seite 9).

3 Statusanzeige

Leuchtet im Betrieb weiß. Wenn die Schutzschaltung anspricht, wechselt die Statusanzeige von Weiß zu Rot. Erläuterungen dazu finden Sie unter „Störungsbehebung“ (Seite 16).

4 Schalter TBN-ON

Zum Auswählen des Einschaltmodus für den Verstärker.

- „REMOTE“: Mit dieser Option wird der Ferneinschaltmodus ausgewählt. Der Verstärker schaltet sich ein, wenn vom Anschluss REMOTE ein Einschaltsignal eingeht. Einzelheiten dazu finden Sie unter „Anschluss REMOTE“ (Seite 11).

- „SIGNAL“: Mit dieser Option wird der Einschaltmodus mit Hochpegelerkennung ausgewählt. Der Verstärker schaltet sich ein, wenn vom Eingang INPUT ein Einschaltsignal eingeht. Diese Funktion steht nur bei einer Hochpegel-Eingangsverbindung (Lautsprecherpegel) zur Verfügung. Einzelheiten dazu finden Sie unter „Anschluss REMOTE“ (Seite 11).

5 Schalter INPUT MODE

Zum Auswählen des Eingangsmodus.

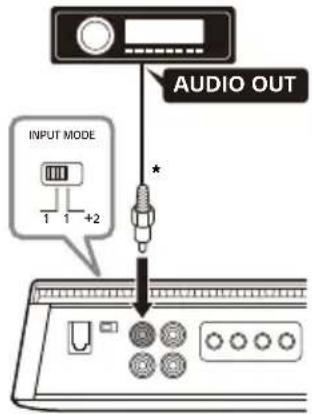

• „1“: Für 1-kanaligen Eingang über den Anschluss INPUT 1. Das Signal vom Anschluss INPUT 1 wird am Anschluss SPEAKER OUT ausgegeben.
• „1+2“: Für 2-kanaligen Eingang über die Anschlüsse INPUT 1 und INPUT 2. Die addierten Eingangssignale (INPUT 1+2) werden am Anschluss SPEAKER OUT ausgegeben.

6 Schalter NE OUT MODE

Zum Einstellen des Signalausgabemodus an den Anschlüssen LINE OUT 1 und 2. Die an den LINE OUT-Anschlüssen ausgegebenen Signale sind ungefiltert und von keinen Filtereinstellungen beeinflusst.

• „THRU“: Stereosignale vom Anschluss INPUT 1 werden am Anschluss LINE OUT 1 und vom Anschluss INPUT 2 am Anschluss LINE OUT 2 ausgegeben.
• „ALL“: Das addierte Monosignal wird ausgegeben. Die Eingangssignale (INPUT 1+2) werden addiert und an den Anschlüssen LINE OUT1 und 2 ausgegeben.

7 Schalter SBSONIC FILTER

Zum Ein- oder Ausschalten des Subsonic-Filters.

8 Regler SBSONIC FILTER

Zum Einstellen der Grenzfrequenz (5 Hz – 50 Hz) für den Subsonic-Filter.

9 Schalter LP (Tiefpassfilter)

Zum Ein- oder Ausschalten des Niedrigpassfilters.

10 Regler LP (Tiefpassfilter)

Zum Einstellen der Grenzfrequenz (50 Hz – 500 Hz) für den Niedrigpassfilter.

11 Regler INPT SENS (Eingangsempfindlichkeit)

Zum Einstellen der Eingangspegelempfindlichkeit. Drehen Sie den Regler im Uhrzeigersinn, wenn der Ausgangspegel der angeschlossenen Audiogeräte niedrig ist.

12 Klemmschraubenkopf SPÄKER OUT

13 Klemmschraubenkopf +12 V Klemmschraubenkopf REMOTE Klemmschraubenkopf GROUND

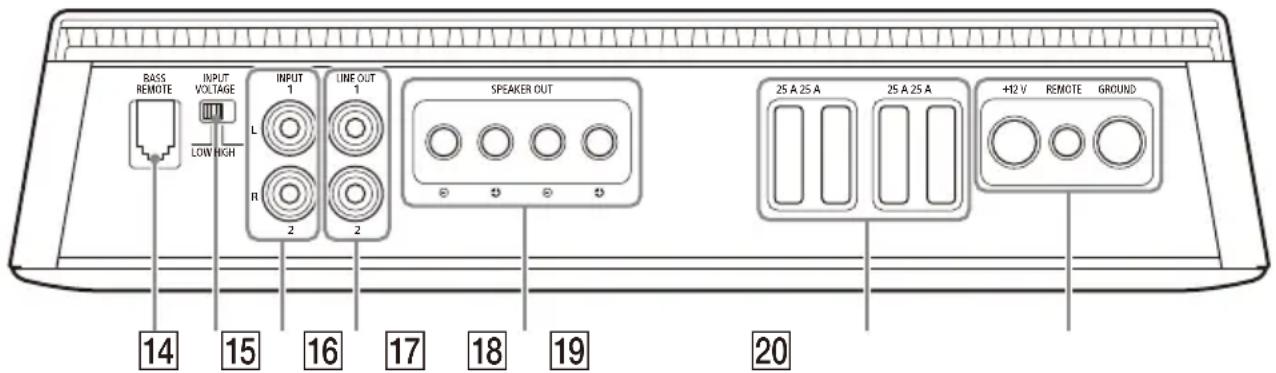

Anschlussfeld (Vorderseite)

BASS REMOTE INPUT VOLTAGE LOW HIGH INPUT 1 LINE OUT 1 L R 2 2 SPEAKER OUT 25 A 25 A 25 A 25 A +12 V REMOTE GROUND 20 14 15 16 17 18 19

14 Ansduss BASS REMOTE

Zum Anschließen der Bassfernbedienung.

15 Schalter IRUT VOLTAGE

Zum Auswählen des Typs der Eingangsverbindung.

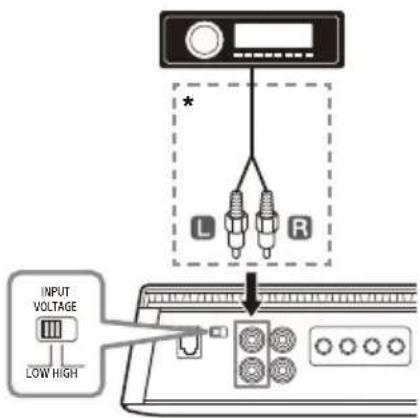

• „LOW“: Mit dieser Option wird eine Niedrigpegel-Eingangsverbindung (Line-Pegel) über Cinch-Verlängerungskabel (nicht mitgeliefert) ausgewählt.
• „HIGH“: Mit dieser Option wird eine Hochpegel-Eingangsverbindung (Lautsprecherpegel) über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) ausgewählt.

16 Ansduss INPUT

Einzelheiten zur Verbindung siehe „Eingangsverbindung“ (Seite 12).

17 Anschluss ME OUT

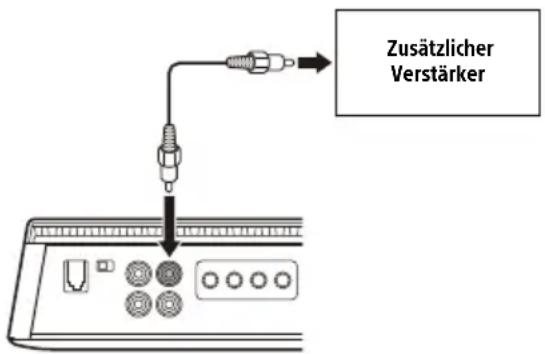

Einzelheiten zur Verbindung siehe „Ausgangsverbindung“ (Seite 14).

18 Anschluss SPAKER OUT

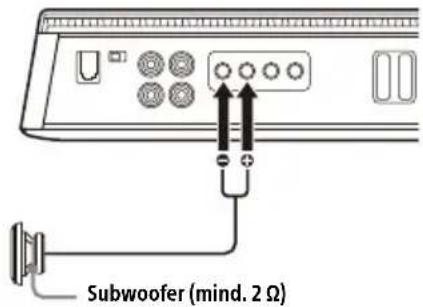

Einzelheiten zur Verbindung siehe „Lautsprecherverbindung“ (Seite 13).

19 Sicherung (25 A)

20 Anschluss 21V Anschluss REMOTE Anschluss GROUND

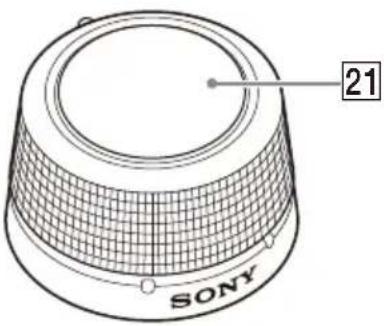

Bassfernbedienung

Mit der Bassfernbedienung können Sie den vom Verstärker ausgegebenen Basspegel einstellen. Schließen Sie dazu das Kabel der Fernbedienung an den Anschluss BASS REMOTE 14 am Anschlussfeld (Vorderseite) an.

21 SONY

21 Lautstärkeregler

Wenn Sie den Regler im Uhrzeigersinn drehen, wird die Lautstärke (Gain) erhöht. Wenn Sie den Regler gegen den Uhrzeigersinn drehen, wird die Lautstärke (Gain) verringert.

VORSICHT

Bei übermäßiger Gain-Einspeisung kann der vom angeschlossenen Subwoofer produzierte Ton verzerrt sein. Erhöhen Sie den Gain-Pegel an der Bassfernbedienung nicht übermäßig. Der vom angeschlossenen Subwoofer produzierte Ton kann auch verzerrt sein, wenn die Lautstärke der Autoanlage zu hoch eingestellt wird.

Installation und Anschluss

Montageteile und Anschlusszubehör

① Montageschraube (5 × 20 mm) (4)

② Montagehalterung (1)

③ Befestigungsschraube (2 × 5 mm) (2)

④ Montageschraube (3 × 12 mm) (2)

⑤ Doppelseitiges Klebeband (1)

⑥ Inbusschlüssel (2,5 mm) (1)

In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt.

Installation

Installieren des Verstärkers

• Montieren Sie den Verstärker im Kofferraum oder unter einem Sitz.
• Wählen Sie den Einbauort aus Sicherheitsgründen so aus, dass das Gerät beim Fahren nicht hinderlich ist.
• Installieren Sie den Verstärker nicht in der Nähe der Heizung oder an einer Stelle, die direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• Montieren Sie den Verstärker nicht unter dem Bodenbelag im Auto, wo die Wärmeableitung des Geräts erheblich beeinträchtigt würde.
• Installieren Sie den Verstärker möglichst nicht an einer Stelle, an der er Regen, Feuchtigkeit, Staub oder Schmutz ausgesetzt ist.

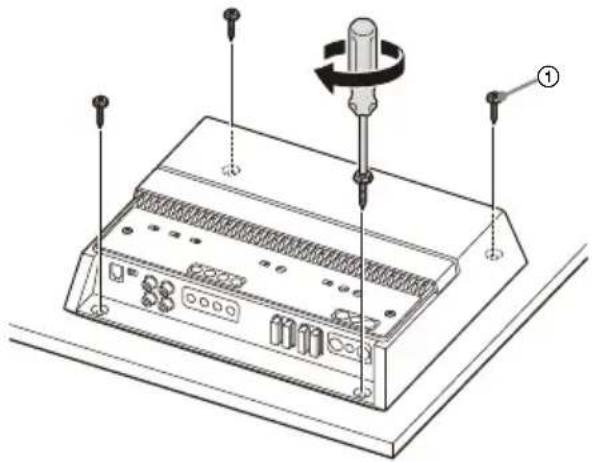

1 Platzieren Sie den Verstärker an der gewünschten Montageposition und markieren Sie dann auf der Montageplatte (nicht mitgeliefert) die 4 Bohrungen.
2 Bohren Sie an jeder Markierung ein Führungsloch mit einem Durchmesser von 3 mm und montieren Sie den Verstärker mit den Montageschrauben ① auf der Platte.

Die Montageschrauben ① sind 20 mm lang. Achten Sie also darauf, dass die Montageplatte stärker als 20 mm ist.

Ändern der Ausrichtung der Wärmeableiterabdeckung

Die Ausrichtung der Wärmeableiterabdeckung kann nach Belieben geändert werden.

1 Schieben Sie die Abdeckung nach vorne und heben Sie sie dann zum Entfernen an.

2 Drehen Sie die Abdeckung in die gewünschte Richtung.
3 Richten Sie die Abdeckung an den Verriegelungen am Verstärker aus und schieben Sie die Abdeckung zurück, bis sie mit einem Klicken einrastet.

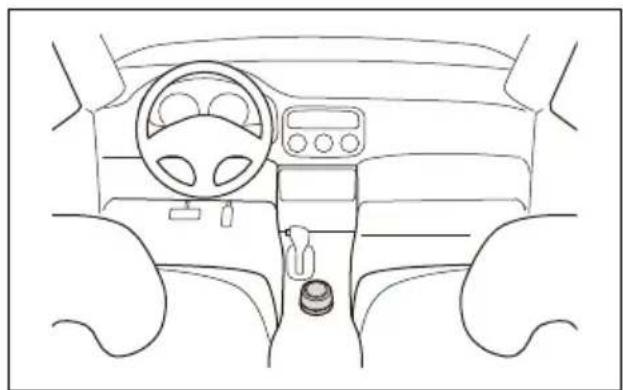

Installieren der Bassfernbedienung

• Installieren Sie die Bassfernbedienung nicht in der Nähe einer Heizung oder an einer Stelle, die direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• Installieren Sie die Bassfernbedienung möglichst nicht an einer Stelle, an der sie Staub, Schmutz oder Feuchtigkeit ausgesetzt ist.
• Installieren Sie die Bassfernbedienung an einer Stelle, an der Folgendes gilt:
  -Ebene Oberfläche.
  – Die Bassfernbedienung ist beim Fahren nicht hinderlich.
  – Die Bassfernbedienung blockiert nicht das Lenkrad, den Schalthebel oder das Bremspedal.

Montagebeispiel

Installieren mit der Montagehalterung

1 Befestigen Sie die Montagehalterung ② mit den Befestigungsschrauben ③ an der Bassfernbedienung.

Sie können die Montagehalterung ② nach Bedarf horizontal oder vertikal anbringen.

2 Montieren Sie die Bassfernbedienung mit den Montageschrauben ④ am ausgewählten Einbauort.

Installieren mit dem doppelseitigen Klebeband

1 Bringen Sie das doppelseitige Klebeband ⑤ an der Unterseite der Bassfernbedienung an.

Richten Sie die Einbuchtung im doppelseitigen Klebeband ⑤ wie unten dargestellt an der Bassfernbedienung aus.

2 Montieren Sie die Bassfernbedienung auf einer ebenen Oberfläche.

Reinigen Sie die Oberfläche der ausgewählten Montagestelle mit einem trockenen Tuch, bevor Sie das doppelseitige Klebeband ⑤ anbringen.

• Lösen Sie, bevor Sie irgendwelche Anschlüsse vornehmen, den Massepol an der Autobatterie, um Kurzschlüsse zu vermeiden. Verbinden Sie diesen Verstärker erst dann mit der +12-V-Stromversorgungsleitung, wenn alle anderen Leitungen angeschlossen wurden.
• Dieser Verstärker ist ausschließlich für den Betrieb an 12 V Gleichstrom mit negativer Erdung bestimmt.
• Betreiben Sie den Verstärker nicht mit einer schwachen Batterie, da er für die optimale Leistungsfähigkeit eine gute Stromversorgung benötigt.
• Wenn Ihr Auto mit einem Bordnavigationssystem o. Ä. ausgestattet ist und Sie den Masseanschluss von der Autobatterie trennen, kann der Speicher des Systems beschädigt werden. Lassen Sie die Masseleitung angeschlossen und verbinden Sie diesen Verstärker zum Vermeiden von Kurzschlüssen erst dann mit der +12-V-Stromversorgungsleitung, wenn alle anderen Leitungen angeschlossen wurden.
• Verlegen Sie die Ein- und Ausgangskabel nicht in der Nähe der +12-V-Stromversorgungsleitung. Andernfalls kann es zu Interferenzen kommen.

Hinweise zum Vornehmen der Anschlüsse

• Zum Verbinden der Anschlüsse am Anschlussfeld und zum Vornehmen verschiedener Einstellungen entfernen Sie die obere Abdeckung, um an das Bedienfeld (Oberseite) zu gelangen.
• Achten Sie beim Anziehen der Schraube darauf, nicht zu viel Drehmoment anzuwenden. Andernfalls können die Anschlüsse oder Kabel beschädigt werden.

+12 V REMOTE GROUND an ein Metallteil der Autokarosserie REMOTE OUT*1 weniger als 450 mm Sicherung (100 A) *2

*1 Bei der werkseitigen oder einer anderen Autoanlage ohne Fernbedienungsausgang für den Verstärker verbinden Sie den Fernbedienungseingang (REMOTE) mit der Stromversorgung für Zubehörgeräte. Bei einer Hochpegel-Eingangsverbindung kann der Verstärker auch ohne REMOTE-Verbindung aktiviert werden. Es kann jedoch nicht garantiert werden, dass diese Funktion bei allen Autoanlagen zur Verfügung steht.
*2 Masse an Autokarosserie.

Anschluss +12 V

• Schließen Sie das +12-V-Stromversorgungskabel erst an den Anschluss +12 V an, wenn alle anderen Anschlüsse vorgenommen wurden.
• Verwenden Sie ein +12-V-Stromversorgungskabel mit einer angebrachten 100-A-Sicherung.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 100 A im System an. Achten Sie deshalb darauf, dass die an den Anschluss +12 V angeschlossenen Kabel mindestens 6 Gauge (AWG-6) aufweisen oder eine Schnittfläche von mehr als 14 mm ^2 haben.
• Alle Stromversorgungskabel, die an den positiven Pol der Batterie angeschlossen werden, müssen in einem Abstand von nicht mehr als 450 mm vom Batteriepol mit einer Sicherung versehen sein, bevor sie durch Metallflächen hindurchgeführt werden.
• Vergewissern Sie sich, dass die Kabel der Autobatterie, die an ein Metallteil der Autokarosserie angeschlossen sind, mindestens so stark sind wie das +12-V-Stromversorgungskabel, das an die Batterie und den Verstärker angeschlossen ist.
• Vergewissern Sie sich, dass die Kabel der Autobatterie, die an ein Metallteil der Autokarosserie angeschlossen sind, nicht mehr als

0 Gauge (AWG-1/0) aufweisen oder eine Schnittfläche von 55 mm² haben und mindestens so stark sind wie das +12-V-Stromversorgungskabel, das an die Batterie und den Verstärker angeschlossen ist.

Anschluss GROUND

• Achten Sie darauf, die Masseleitung fest an ein Metallteil der Autokarosserie anzuschließen. Bei einer losen Verbindung kann es am Verstärker zu Fehlfunktionen kommen.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 100 A im System an. Achten Sie deshalb darauf, dass die an den Anschluss GROUND angeschlossenen Kabel mindestens 6 Gauge (AWG-6) aufweisen oder eine Schnittfläche von mehr als 14 mm ^2 haben.

Anschluss REMOTE

• Wenn Sie den Verstärker über eine spezielle Ferneinschaltleitung einschalten wollen, stellen Sie den Schalter TURN-ON auf „REMOTE“ und verbinden den Fernbedienungsausgang (REMOTE OUT) an der Autoanlage mit dem Anschluss REMOTE.
• Bei einer Autoanlage ohne Fernbedienungsausgang (REMOTE OUT) für den Verstärker verbinden Sie den Anschluss REMOTE mit der Stromversorgung für Zubehörgeräte des Autos oder verwenden stattdessen die Einstellung zum Einschalten per Signalerkennung.
• Verwenden Sie eine Ferneinschaltleitung mit einer Stärke zwischen AWG-8 und AWG-18 oder einer Schnittfläche zwischen 8,4 mm ^2 und 0,82 mm ^2 .

Hinweise zur Einstellung zum Einschalten per Hochpegel-Signalerkennung

• Bei einer Hochpegel-Eingangsverbindung kann der Verstärker auch ohne REMOTE-Verbindung aktiviert werden. Es kann jedoch nicht garantiert werden, dass diese Funktion bei allen Autoanlagen zur Verfügung steht.
• Wenn Sie den Schalter TURN-ON auf „SIGNAL“ stellen, arbeitet der Verstärker automatisch, wenn vom Eingang INPUT ein Einschaltsignal eingeht.

Eingangsverbindung

Der Anschluss INPUT kann als Niedrigpegel- und als Hochpegeleingang genutzt werden.

Herstellen einer Niedrigpegel-Eingangsverbindung

Stellen Sie den Schalter INPUT VOLTAGE auf „LOW“ und verbinden Sie das Cinchkabel (nicht mitgeliefert) mit der Autoanlage und dem Anschluss INPUT.

* Cinchkabel (nicht mitgeliefert)

Herstellen einer Hochpegel-Eingangsverbindung

Stellen Sie den Schalter INPUT VOLTAGE auf „HIGH“ und verbinden Sie das Lautsprecherkabel von der Autoanlage über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) mit dem Anschluss INPUT.

* Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert)

Im Folgenden sehen Sie die typischen Anschlüsse und Einstellungen zur Verbindung einer Autoanlage mit diesem Verstärker. Weitere Details zur Eingangsverbindung an der Autoanlage finden Sie in der mit der Autoanlage gelieferten Bedienungsanleitung.

A Verbindung bei 1-kanaligem Eingang

Bei „Lautsprecherverbindung“ (Seite 13) 1 oder 2.

AUDIO OUT INPUT MODE 1 1 +2 *

* Verwenden Sie für eine Hochpegel-Eingangsverbindung einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert).

Hinweis

Stellen Sie den Schalter INPUT MODE bei dieser Verbindung in die Position „1“.

B Verbindung bei 2-kanaligem Eingang

Bei „Lautsprecherverbindung“ (Seite 13) 1 oder 2.

AUDIO OUT INPUT MODE 1 1 +2 *

* Verwenden Sie für eine Hochpegel-Eingangsverbindung einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert).

Hinweis

Stellen Sie den Schalter INPUT MODE bei dieser Verbindung in die Position „1+2“.

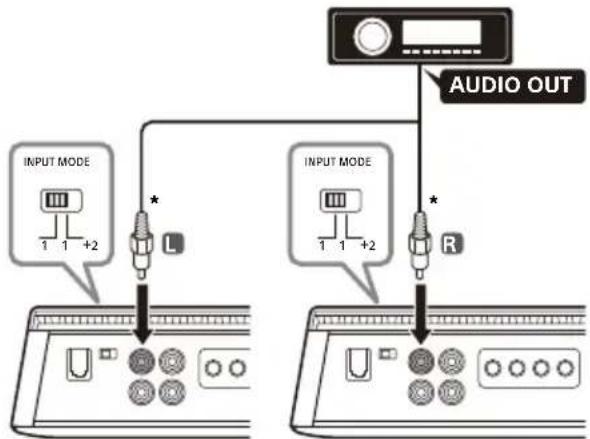

© Verbindung bei 2-kanaligem Eingang mit 2 Mono-Endverstärkern

Bei „Lautsprecherverbindung“ (Seite 13) 3.

* Verwenden Sie für eine Hochpegel-Eingangsverbindung einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert).

Hinweise

- Stellen Sie den Schalter INPUT MODE bei dieser Verbindung in die Position „1“.

- Für diese Verbindung empfiehlt es sich, einen weiteren Mono-Endverstärker XM-1ES von Sony zu verwenden.

Lautsprecherverbindung

• Dieser Verstärker ist auf die Verwendung mit Subwoofern ausgelegt.
• Verwenden Sie Lautsprecher mit geeigneter Leistung. Lautsprecher mit zu geringer Kapazität können beschädigt werden.
• Schließen Sie keine Aktivlautsprecher (mit integrierten Verstärkern) an die Lautsprecheranschlüsse des Verstärkers an. Andernfalls können die Aktivlautsprecher beschädigt werden.
• Verwenden Sie Lautsprecher mit einer geeigneten Imp edanz.

- 2 Ω bis 8 Ω bei 1-Lautsprecher-System

- 4 Ω bis 8 Ω bei 2-Lautsprecher-System

- Verbinden Sie den Anschluss des Lautsprechersystems nicht mit der Autokarosserie und verbinden Sie den Anschluss des rechten Lautsprechers nicht mit dem des linken Lautsprechers.

Im Folgenden sehen Sie die typischen Lautsprecherverbindungen für diesen Verstärker. Weitere Details zur Lautsprecherverbindung an der Autoanlage finden Sie in der mit der Autoanlage und den Lautsprechern gelieferten Bedienungsanleitung.

1 1-Subwoofer-System (Mono-Ton)

Bei „Eingangsverbindung“ (Seite 12) A oder B.

2 Subwoofer-System (Mono-Ton)

Bei „Eingangsverbindung“ (Seite 12) A oder B.

3 2-Subwoofer-System mit 2 Mono-Endverstärkern (Stereo-Ton)

Bei „Eingangsverbindung“ (Seite 12) C.

Über den Anschluss LINE OUT kann dieser Verstärker Signale an weitere Verstärker ausgeben. Dies ermöglicht flexible Systemverbindungen zur Nutzung mehrerer Verstärker.

Im Folgenden sehen Sie die typischen Verbindungen und Einstellungen, wenn weitere Verstärker an diesen Verstärker angeschlossen werden. Weitere Einzelheiten zu den Systemverbindungen bei zusätzlichen Verstärkern finden Sie in der mit dem zusätzlichen Verstärker und den Lautsprechern gelieferten Bedienungsanleitung.

Hinweis

Audiosignale werden an den LINE OUT-Anschlüssen ohne Signalverarbeitung mittels beispielsweise SUBSONIC FILTER- und LPF-Einstellungen ausgegeben.

Verbindung bei 1-kanaligem Ausgang

• Bei Eingangsverbindung A stellen Sie den Schalter LINE OUT MODE am Bedienfeld auf „THRU“.
• Bei Eingangsverbindung B stellen Sie den Schalter LINE OUT MODE am Bedienfeld auf „ALL“. – Deran LINE OUT ausgegebene Ton entspricht den addierten Signalen von INPUT 1 (L) und INPUT 2 (R).

Zusätzlicher Verstärker

Verbindung bei 2-kanaligem Ausgang

• Bei Eingangsverbindung A stellen Sie den Schalter LINE OUT MODE am Bedienfeld auf „ALL“. – An LINE OUT 1 (L) und LINE OUT 2 (R) wird derselbe Ton ausgegeben.
• Bei Eingangsverbindung B stellen Sie den Schalter LINE OUT MODE am Bedienfeld auf „THRU“.

Zusätzlicher Verstärker

Weitere Informationen

Sicherheitsmaßnahmen

• Dieser Endverstärker arbeitet mit einer Schutzschaltung*, um die Transistoren und Lautsprecher bei einer Fehlfunktion des Verstärkers zu schützen. Versuchen Sie nicht, die Schutzschaltungen zu testen, indem Sie den Wärmeableiter abdecken oder ungeeignete Lasten anschließen.
• Wenn Sie das Fahrzeug längere Zeit in direktem Sonnenlicht parken, kann die Temperatur im Wageninneren erheblich ansteigen. Lassen Sie das Gerät in diesem Fall etwas abkühlen, bevor Sie es benutzen.
• Halten Sie die Lautstärke des Geräts aus Sicherheitsgründen auf einem moderaten Niveau, sodass Sie Verkehrsgeräusche außerhalb des Fahrzeugs noch gut wahrnehmen können.
• Achten Sie darauf, dass keine Flüssigkeiten auf den Verstärker gelangen.

\* Schutzschaltung

Dieser Verstärker ist mit einer Schutzschaltung ausgestattet, die in folgenden Fällen reagiert:
- Wenn das Gerät überhitzt
- Wenn Gleichstrom erzeugt wird
- Wenn an den Lautsprecheranschlüssen ein Kurzschluss auftritt
Die Statusanzeige blinkt und dieses Gerät wird ausgeschaltet. Ist dies der Fall, stoppen Sie die Wiedergabe von Medien, schalten Sie die angeschlossenen Geräte aus und stellen Sie die Ursache für die Fehlfunktion fest. Bei einer Überhitzung dieses Geräts warten Sie, bis es abgekühlt ist, bevor Sie es wieder benutzen.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Bedienungsanleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden.

Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus.

Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Ist dies der Fall, wenden Sie sich an Ihren Sony-Händler.

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Verstärker geliefert wurde. Andernfalls kann es zu Schäden am Verstärker kommen.

Technische Daten

Schaltkreissystem:

Schaltkreis mit Technologie der Klasse D

Pulsgeregeltes Stromversorgungsteil

Eingänge:

Cinchbuchsen

Einstellbereich für Eingangspegel:

0,2 V - 8 V (Cinchbuchsen)

3 V - 16 V (Hochpegeleingang)

Ausgänge:

Lautsprecheranschlüsse

Cinchbuchsen

Lautsprecherimpedanz:

2Ω-8Ω

Maximale Ausgangsleistung:

1.550 W (bei 2 Ω)

1.000 W (bei 4 Ω)

Nennleistung:

1.000 W RMS (100 Hz, 1,0 % gesamte harmonische Verzerrung + Rauschen, bei 2 Ω)

600 W RMS (100 Hz, 1,0 % gesamte harmonische Verzerrung + Rauschen, bei 4 Ω)

Frequenzgang:

10 Hz - 500 Hz ( dB)

THD (gesamte harmonische Verzerrung):

maximal 0,05 % (100 Hz)

Tiefpassfilter

50 Hz - 500 Hz, 24 dB/Okt.

Subsonic-Filter

5 Hz - 50 Hz, 24 dB/Okt.

Betriebsspannung:

12 V Gleichstrom, Autobatterie (negative Erdung)

Stromversorgungsspannung:

10,5 V - 16 V

Stromentnahme:

Bei Nennleistung: 90 A (2 Ω, 1.000 W × 1)

Fernbedienungseingang: 4 mA

Abmessungen:

ca. 270 mm × 60 mm × 215 mm (B/H/T)

A B C D E

A 270 mm
B 220 mm
© 215 mm
D 196 mm
E 60 mm

Gewicht:

ca. 2,9 kg (ohne Zubehör)

Lieferumfang:

Hauptgerät (1)

Bassfernbedienung (1)

Montageteile und Anschlusszubehör (1 Satz)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste zur Störungsbehebung können Sie die meisten Probleme, die möglicherweise an dem Gerät auftreten, selbst beheben. Bitte prüfen Sie zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben, bevor Sie die folgende Checkliste durchgehen.

Die Statusanzeige leuchtet nicht.

→ Die Sicherung ist durchgebrannt.
— Tauschen Sie die Sicherung gegen eine neue aus.
→ Die Masseleitung ist nicht fest angeschlossen.
— Schließen Sie die Masseleitung fest an ein Metallteil der Autokarosserie an.
→ Die am Fernbedienungseingang (RNOTE) eingespeiste Spannung ist zu niedrig.
— Schalten Sie die Autoanlage ein, falls sie nicht eingeschaltet ist.
— Verwenden Sie ein Relais, wenn das System mit zu vielen Verstärkern arbeitet.

→ Überprüfen Sie die Batteriespannung (10,5 V - 16 V).

Die Statusanzeige wechselt von Weiß zu Rot.

→ Schalten Sie den Verstärker aus. Die Lautsprecherausgänge wurden kurzgeschlossen.
— Beheben Sie die Ursache des Kurzschlusses.

→ Schalten Sie den Verstärker aus. Vergewissern Sie sich, dass Lautsprecher- und Massekabel fest angeschlossen sind.

Der Verstärker wird außergewöhnlich heiß.

→ Der Verstärker erwärmt sich außergewöhnlich.
— Verwenden Sie Lautsprecher mit einer geeigneten Impedanz: 2 Ω - 8 Ω.
→ Platzieren Sie den Verstärker unbedingt an einem Ort mit ausreichender Luftzufuhr.

Es kommt zu Tonaussetzern.

→ Die Temperaturschutzschaltung spricht an.
— Verringern Sie die Lautstärke.

Von der Lichtmaschine sind Störgeräusche zu hören.

→ Die Stromversorgungsleitungen sind zu nahe an den Cinchkabeln verlegt.
— Achten Sie auf einen ausreichenden Abstand zwischen diesen Leitungen und den Kabeln.
→ Die Masseleitung ist nicht fest angeschlossen.
— Schließen Sie die Masseleitung fest an ein Metallteil des Autos an.
→ Negative Lautsprecherkabel berühren die Autokarosserie.
— Achten Sie auf einen ausreichenden Abstand zwischen den Kabeln und der Autokarosserie.

Der Ton ist zu leise.

→ Die Einstellung des Reglers INPUT SENS ist nicht geeignet. Drehen Sie den Regler INPUT SENS im Uhrzeigersinn.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.

Support-Website

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, rufen Sie die folgende Website auf:

Kunden in den USA/Kanada/Lateinamerika:

Kunden in europäischen Ländern:

Kunden in anderen Ländern/Regionen:

\*1 Klasse D-technologie

0,2 V - 8 V (RCA-stiftkontakter)

3 V - 16 V (hög inmatningsnivå)

Utgångar:
