HG00301A - Beleuchtung Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	LED-Leuchte für Aufputzmontage
Marke	Livarno Lux
Modell	HG00301A
Verwendung	Innenbereich, trockene und geschlossene Räume
Gesamtleistungsaufnahme	ca. 4,8 W
Primärspannung	220-240 V~, 50 Hz
Sekundärspannung	12 V, 300 mA
Primärstrom	0,035 A
Schutzklasse	II
Lampentyp	Integrierte LED, nicht austauschbar
Mitgelieferter LED-Treiber	Modell GY-CC12V300mA-L-003
Flexibler Arm	Biegsamer, verstellbarer Lampenarm
Schalter	Ein/Aus (ON/OFF) am Kabel
Kabellänge	ca. 1,5 m (Schätzung)
Lieferumfang	1 Leuchte, 1 LED-Treiber, 4 Schrauben 3,5x25 mm, 4 Schrauben 3,5x20 mm, 2 Schrauben 3x15 mm, 4 Dübel 6 mm, Anleitung
Montage	Wandmontage oder Montage auf ebener Fläche
Pflege	Mit einem trockenen, fusselfreien Tuch reinigen
Reparierbarkeit	LED nicht austauschbar; am Ende der Lebensdauer gesamte Leuchte ersetzen
Garantie	3 Jahre ab Kaufdatum

Häufig gestellte Fragen - HG00301A Livarno Lux

Wie installiere ich die Lampe?

Verwenden Sie den mitgelieferten Montagebügel. Für die Wandmontage bohren Sie Löcher mit 6 mm Durchmesser (Tiefe 30 mm), setzen Sie die Dübel ein, befestigen Sie den Bügel mit den Schrauben 3,5x25 mm. Für eine ebene Fläche bohren Sie Löcher mit 2 mm (Tiefe 17 mm) und verwenden Sie die Schrauben 3,5x20 mm. Verbinden Sie den Niederspannungsstecker mit dem LED-Treiber und stecken Sie den Netzstecker ein.

Kann ich die LED-Lampe ersetzen?

Nein, die LED ist integriert und nicht austauschbar. Am Ende der Lebensdauer muss die gesamte Leuchte ersetzt werden.

Welche Art von Stromversorgung wird benötigt?

Eine Netzsteckdose 220-240 V~, 50 Hz. Verwenden Sie ausschließlich den mitgelieferten LED-Treiber (Modell GY-CC12V300mA-L-003).

Kann die Lampe im Außenbereich verwendet werden?

Nein, sie ist ausschließlich für den Innenbereich in trockenen und geschlossenen Räumen konzipiert.

Wie reinige ich die Lampe?

Trennen Sie die Lampe vom Strom. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie niemals Wasser, Reinigungsflüssigkeiten oder Lösungsmittel.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie, ob der Netzstecker eingesteckt ist und der ON/OFF-Schalter auf Ein steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker.

Ist die Lampe für Kinder geeignet?

Dieses Produkt ist kein Spielzeug. Es kann von Kindern über 8 Jahren unter Aufsicht verwendet werden. Lassen Sie Kinder nicht damit spielen.

Welche Risiken bestehen beim direkten Blick in die LED?

Schauen Sie niemals direkt in den Strahl, da dies zu Blendung und Augenschäden führen kann. Bei Exposition die Augen sofort schließen und den Kopf abwenden.

Kann ich die Lampe ohne den mitgelieferten LED-Treiber verwenden?

Nein, verwenden Sie ausschließlich den mitgelieferten LED-Treiber (GY-CC12V300mA-L-003). Die Verwendung eines anderen Treibers würde die Lampe beschädigen und die Garantie erlöschen lassen.

Wie schalte ich die Lampe vollständig aus?

Ziehen Sie den Netzstecker aus der Steckdose. Der LED-Treiber verbraucht eine geringe Menge Strom, solange er eingesteckt ist, auch wenn die Lampe ausgeschaltet ist.

BEDIENUNGSANLEITUNG HG00301A Livarno Lux

Montage, Bedienungs- und Sicherheitschinweise

GB IE

LED MOUNTED LIGHT

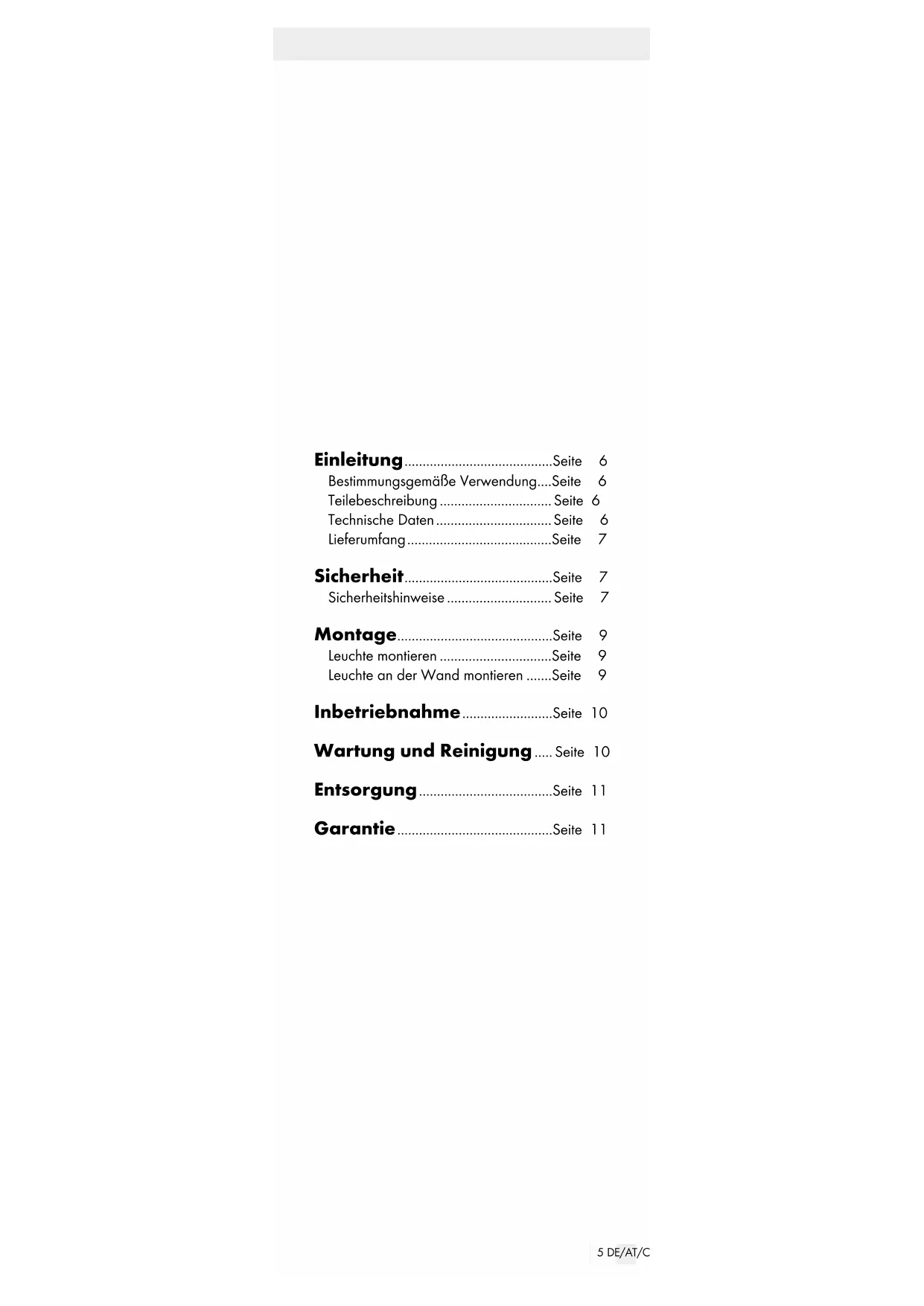

BestimmungsgemäBe Verwendung....Seite 6

Teilebeschreibung. 6

Technische Daten.. 6

Lieferumfang.. .Seite 7

Sicherheit. 7

Sicherheitshinweise. 7

Montage.. 9

Leuchte montieren.. 9

Leuchte an der Wand montieren.....Seite 9

Inbetriebnahme.. .Seite 10

Wartung und Reinigung....Seite 10

Entsorgung .Seite 11

Garantie.

LED-Aufbauleuchte

- Einleitung

Wir beglükwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieseres Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitschinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

These Leuchte ist ausschließlich zur Verwendung im Innenbereich, in trockenen und geschlossenen Räumen vorgesehen. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

LED-Leuchte
2 Flexibler Lampenarm
3 Abdeckung
4 Montagebügel
5 Schrauben ( 3,5× 20mm)
6 Feststellschraube
Düb（06mm）
8 Schrauben ( 3,5× 25mm)
Kleinspannungssteckverbindung
10|LED-Treiber
11 Schrauben (0 3 x 15 mm)
[12] EIN-/AUS-Schalter (ON/OFF)
13Netzstecker

- Technische Daten

Leuchte + LED-Treiber

Gesamtleistungs

aufnahme: ca. 4,8W

Leuchte:

Betriebsspannung:12V 3,6W

Betriebsspannung

je LED: ca. 0,5 W

Das Leuchtmittel kann nicht ausgetauscht werden.

LED-Treiber:

nominate Spannung,

primär: 220-240V\~50Hz,

0,035A

nominate Spannung,

sekundär: 12V

300mA

Schutzklasse: II/

Modell-Nr.: GY-CC12V300mA-L-003

- Lieferumfang

1 LED-Aufbauleuchte
1 LED-Treiber mit Netzstecker
4 Schrauben ( 3,5× 25mm)
4 Schrauben ( 3,5× 20mm)
2 Schrauben ( 3× 15mm)
4Dubel ( 6mm)
1 Montage- und Bedienungsanleitung

- Sicherheit

Sicherheitshinweise

LESEN SIE DIE ANLEITUNG VOR DER VERWENDUNG DES ARTIKELS! BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

A WARNUNG! LEBENS-UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtig mit dem Verpackungsmaterial. Es besteht Er-stickungsgefahr durch Verpackungsmaterial. Kinder untersätzen halten die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät ist kein Spielzeug, es führt nicht in Kinderhände. Kinder konnen die Gefahren, die im Umgang mit dem Gerät entstehen, nicht erkennen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Leuchte ist ausschließlich für

den Betrieb im Innbereich, in trockenen und geschlossenen

Räumen geeignet.

Die Leuchte ist nicht zur Befestigung an rohrenfornigen Gegenständen geeignet. Andernfalls kann die Leuchte herunterfallen. Beschädigungen des Produkts und / oder Verletzungen können die Folgen sein.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

Vergewissem Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benöttigen Betriebsspannung des Gerätes übereinstimmt (220-240V~).
Überprüfen Sie vor jedem Netz anschluss das Gerät und das Netzanschlusskabel auf etwaige Beschädigungen. Ein beschädigtes Gerät bedeutet Lebensgefahr durch elektrischen Schlag.
Verwenden Sie das Gerät nicht, wenn Sie irgendwelche Beschädigungen feststellen.
Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problumen am Gerät an eine Elektrofachkraft.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Ge-genstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Vermeiden Sie unbedingt die Berührung des Gerätes mit Wasser oder anderen Flüssigkeiten.
Schützen Sie das Netzanschlusskabel vor scharfen Kanten, Mechanischen Belastungen und bereits Oberflächen.
Benutzen Sie das Gerät niemals in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens.
Blichen Sie nicht in den direkten oder reflektierten Strahl der Leuchte. Richten Sie den Strahl der Leuchte nicht direkt auf Personen. Dies konnte zu Blendungen führen, durch die Unfälle verursacht werden.
Falls Sie der direkte oder reflektierte Strahl der Leuchte ins Auge trifft, schlieben Sie die Augen bewusst und bewegen Sie den Kopf(sofort aus dem Strahl.
Betreiben Sie die Leuchte nur mit dem mitgelie-ferten LED-Treiber (GY-CC12V300mA-L-003). Beachten Sie, dass Beschädigungen durch die Verwendung eines anderen LED-Treibers von der Garantie ausgeschlossen sind.
Fassen Sie den Netzstecken niemals mit feuchten oder nassen Händen an.
Wenn Sie die Leuchte langere Zeit nicht verwenden (z.B. während des Urlaubs),ziehen Sie den Netzstecker 13 aus der Steckdose.
Das Leuchtmittel wird während des Betriebs heiß. Lassen Sie Leuchte und Leuchtmittel abkühlen, bevor Sie sie berühren.

Die LEDs konnen nicht ausgetauscht werden.
Das Produkt ist ausschließlich zum Betam mitgelieferten LED-Treiber (GY-CC12V300mA-L003) geeignet.
Beachten Sie, dass der LED-Treiber auch ohne Betrieb des Leuchrtikels noch eine geringe Leistung aufnimmt, solange sich der Netzstecker in der Steckdose befindet. Zum vollständigen Ausschalten entfern den Sie den Netzstecker aus der Steckdose.
Das Leuchtmittel ist nicht austauschbar.
Sollte das Leuchtmittel am Ende seiner Lebensdauer ausfallen, muss dieGPCle Leuchte ersetzt werden.

Montage

Leuchte montieren

Bewegen Sie die Abdeckung nach oben (Abb. A).
Um die Unterbauleuche zu montieren, verwenden Sie den Montagebügel 4 und die Schrauben 5.
Halten Sie den Montagebügen an die gewünschte Oberfläche und markieren Sie die Bohrlocher (Abb. A). Bohren Sie nun die Festigungslöcher (ø ca. 2 mm, ca. 17 mm tief).
Platzieren Sie den Montagebügel entsprechend der vorgebohrten Locher undziehen Sie die Schrauben fest an (Abb.A).
Der Leuchtenarm kann bei Bedarf festgestellt werden. Drehen Sie hierzu die beiden Schrauben am Drehgelenk fest.
Verbinden Sie die Kleinspannungssteckverbindung mit dem LED-Treiber (Abb. C).
Montieren Sie den LED-Treiber mit den mitgelieferten Schrauben [11 (Abb. C).
Stecken Sie den Netzsteck in die Steckdose.

Ohre Leuchte ist nun betriebsbereit.

Leuchte an der Wand montieren

Bewegen Sie die Abdeckung nach oben (Abb. B).
Verwenden Sie für die Wandmontage den Montagebügel 4, die Schrauben 8 und die Dübel 7.
Halten Sie den Montagebügen an die gewünschte Oberfläche und markieren Sie die Bohrlocher (Abb. B). Bohren Sie nun die Festigungslöcher (Ø 6 mm, ca. 30 mm tief).

VORSICHT! Achten Sie beim Bohren daraufuf, dass Sie keine elektrischen Kabel, Gas- oder Wasserleitungen beschädigen.

Fuhren Sie die mitgelieferten Düb in die Bohrlocher ein.
Platzieren Sie den Montagebügel entsprechend der vorgebohrten LÖcher, setzen Sie die Schrauben in die Dübel ein undziehen Sie die Schrauben fest an (Abb.B).
Der Leuchtenarm kann bei Bedarf festgestellt werden. Drehen Sie hierzu die beiden Schrauben am Drehgelenk fest.
Verbinden Sie die Kleinspannungssteckverbindung mit dem LED-Treiber (Abb. C).
Montieren Sie den LED-Treiber mit den mitgelieferten Schrauben [11] (Abb. C).
Stecken Sie den Netzsteck in die Steckdose.

Ihre Leuchte ist nun betriebsbereit.

Inbetriebnahme

Richten Sie den LED-Strahl niemals auf reflektierende Flächen, Menschen oder Tiere. Andernfalls konnen Augenreizungen und / oder Blindheit bei Menschen und Tier die Folgen sein. Bereits ein schwacher LED-Strahl kann zu Augenschäden führen.
Schalten Sie die Leuchte mit dem EIN/AUS-Schalter [12] ein und aus.
Stellen Sie den Winkel der LED-Leuchte ein und biegen Sie den flexiblen Leuchten-arm 2 um die Leuchte in die gewünschte Position zu bringen.

Hinweis: Drehen Sie den flexiblen Leuchtenarm nicht vollständig um sich selbst. Annernfalls konnte die Netzleitung im Innerer der Leuche beschädigt werden.

Wartung und Reinigung

Hinweis: Das Gerät ist wartungsfrei. Die LEDs können nicht ausgetaucht werden.

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchtete wurde hierbei Schadennehmen.
Ziehen Sie den Netzsteck aus der Steckdose.

VORSICHT! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

Verwenden Sie zur Reinigung nur ein trockene, fusselfreies Tuch.
Richten Sie den LED-Strahl niemalsf reflectierende Flächen, Menschen oder Tiere. Andernfalls konnen Augenreizungen und / oder Blindheit bei Menschen und Tier die Folgen sein.

Bereits ein schwacher LED-Strahl kann zu Augenschäden führen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den örtlichen Recyclingbehältern.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmull, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mangeln thesese Produkte stehen Ohnen gegen den Verkäuer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf diese Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf bestehtigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum die- ses Produktse ein Materialoder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. Diese Garantie verfallt, wenn das Produkt beschadigt, nicht sachgemabbenutz oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleiße angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

C

- Technische gegevens

Lamp + LED-driver

Total opgenomen

vermogen: ca. 4,8W

Lamp:

Beschermingsklasse: II/

Modelnr.: GY-CC12V300mA-L-003

De LED's können nicht worden verwangen.

De LED's können nicht worden verwangen.
