Produkttyp	Elektroroller Klasse A
Marke	Vermeiren
Modell	One Air+ Spring
Maximales Benutzergewicht	136 kg
Gesamtgewicht	42,35 kg
Abmessungen (L x B x H)	1030 x 490 x 880 mm
Bodenfreiheit	35 mm
Minimaler Wendekreis	1150 mm
Batterietyp	Lithium 24 V DC, 20 Ah
Reichweite	26 km
Maximale Vorwärtsgeschwindigkeit	6 km/h
Nennsteigung	8°
Maximales Hindernisüberwindung	45 mm
Reifendruck	3,5 bar
Sitzhöhe (verstellbar)	525 - 570 mm
Bremsen	Elektromagnetisch
Motor	270 W Nennleistung
Schutzart	IPX5
Betriebs- und Lagertemperatur	+5°C bis +41°C
Montage / Demontage	Werkzeuglose Montage in 4 Hauptteilen
Wartung	Reinigung mit feuchtem Tuch, jährliche Überprüfung durch Händler
Sicherheit	Kippschutz, Thermosicherung, Feststellbremse
Ersatzteile	Originalzubehör und Ersatzteile von Vermeiren
Erwartete Lebensdauer	5 Jahre bei normalem Gebrauch

Häufig gestellte Fragen - One Air+ Spring Vermeiren

Wie hoch ist das maximale Benutzergewicht für den Vermeiren One Air+ Spring?

Das maximale Benutzergewicht beträgt 136 kg.

Wie lade ich den Akku des Rollers auf?

Schalten Sie den Roller aus, entfernen Sie den Schlüssel, schließen Sie zuerst das Ladegerät an eine 230 V Steckdose an und verbinden Sie es dann mit der Ladebuchse des Rollers. Warten Sie das Ende des Ladevorgangs ab (grüne Anzeige). Trennen Sie zuerst das Ladegerät vom Roller und dann von der Steckdose. Laden Sie den Akku sofort nach intensiver Nutzung oder einmal im Monat bei längerer Lagerung auf.

Kann der Roller im Flugzeug transportiert werden?

Der One Air+ Spring ist mit einem Lithium-Akku ausgestattet, was den Transport im Flugzeug unmöglich mit dem Akku macht. Sie können Ihre Fluggesellschaft kontaktieren, um den Roller möglicherweise ohne Akku zu transportieren und vor Ort einen neuen Akku zu kaufen.

Wie demontiere ich den Roller?

Schalten Sie den Roller aus, entfernen Sie den Schlüssel. Entfernen Sie den Sitz, den Akkublock und den Korb. Klappen Sie die Lenksäule um. Ziehen Sie den Entriegelungshebel, um das vordere und hintere Chassis zu trennen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Es sind keine Werkzeuge erforderlich.

Wie hoch ist die tatsächliche Reichweite des Rollers?

Die theoretische Reichweite beträgt 26 km unter optimalen Bedingungen (flaches Gelände, normale Temperatur, voller Akku). In der Praxis wird sie durch Steigungen, häufige Kurven, das Benutzergewicht und niedrige Temperaturen reduziert.

Was tun, wenn der Roller nicht startet?

Überprüfen Sie, ob der Akku geladen und korrekt angeschlossen ist. Stellen Sie sicher, dass der Entriegelungshebel in der Position 'drive' ist. Konsultieren Sie die Tabelle der Systemcodes: Wenn die Akkuanzeigen blinken, zählen Sie die Anzahl der Blinksignale und schlagen Sie im Handbuch nach (z.B. 1 Blinkzeichen = schwacher Akku). Bei den Codes 2 bis 9 wenden Sie sich an Ihren Händler.

Wie reinige ich den Roller?

Verwenden Sie ein feuchtes Tuch (nicht durchnässt) mit milder Seife für die harten Teile. Die Polsterung kann mit warmem Seifenwasser gereinigt werden. Verwenden Sie niemals einen Hochdruckreiniger oder abrasive Reinigungsmittel. Schützen Sie die Bedienkonsole vor Wasser.

Wie hoch ist die Höchstgeschwindigkeit und der Bremsweg?

Die maximale Vorwärtsgeschwindigkeit beträgt 6 km/h (manche Versionen bis zu 8 km/h). Der Bremsweg bei Höchstgeschwindigkeit beträgt 1 Meter bei 6 km/h und 1,5 Meter bei 8 km/h.

Kann ich den Roller im Regen fahren?

Der Roller hat eine Schutzart von IPX5, die ihn gegen Wasserstrahlen schützt. Es wird jedoch davon abgeraten, bei nassem Wetter zu fahren, aufgrund von Rutsch- und Sichtgefahr. Vermeiden Sie Schnee, Eis und Temperaturen unter 0°C.

Wo finde ich Ersatzteile oder Zubehör?

Verwenden Sie nur von Vermeiren zugelassene Teile und Zubehör. Kontaktieren Sie Ihren Fachhändler, um Originalteile zu bestellen. Das Zubehör umfasst einen Korb, verstellbare Armlehnen usw.

BEDIENUNGSANLEITUNG One Air+ Spring Vermeiren

2. Vor der Benutzung 101

2.1. Bestimmungsgemäße Verwendung und Indikationen 101
2.2. Sicherheitshinweise und mögliche Risiken 102
2.3. Symbole am Scooter 103
2.4. Transport 104
2.5. Montage/Demontage 105
2.6. Erstbenutzung und Lagerung 107

3. Benutzung des Scooters 109

3.1. Erste Fahrt 109
3.2. Bedienen Ihres Scooters 110

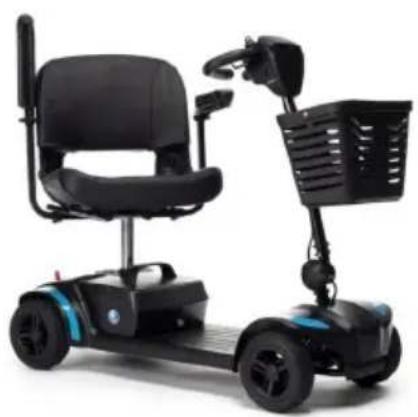

3.3. Transfer in und aus dem Scooter 114

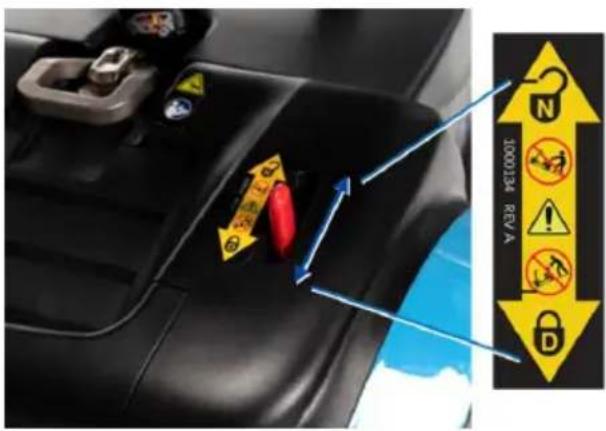

3.4. Bremse und Freilaufhebel 115
3.5. Komforteinstellungen 116
3.6. Akkustatus und Aufladung 118

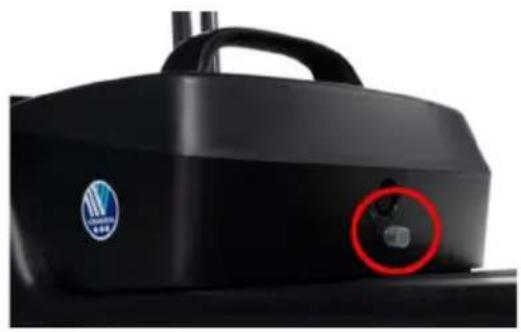

3.7. Thermosicherungen 121
3.8. Kippschutz 122

4. Wartung 122

4.1. Wartungspunkte 122
4.2. Wartungshinweise 124
4.3. Voraussichtliche Nutzungsdauer 125
4.4. Wiederbenutzung 125
4.5. Nutzungsende 125
4.6. Garantie 125

5. Störungsbeseitigung 125

6. Technische Daten 127

Vorwort

Herzlichen Glückwunsch! Sie sind nun Besitzer eines Vermeiren-Scooters!

Dieser Scooter wurde von versierten und engagierten Mitarbeitern gefertigt. Es entspricht hinsichtlich Konstruktion und Fertigung den hohen Qualitätsstandards von Vermeiren.

Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Scooters und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres Produkts vertraut zu machen.

Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Ihren Fachhändler wenden. Er wird Ihnen gerne in dieser Angelegenheit weiterhelfen.

Wichtiger Hinweis

Um Ihre Sicherheit zu gewährleisten und die Nutzungsdauer Ihres Produkts zu verlängern, sollten Sie es gut behandeln und regelmäßig überprüfen und/oder warten lassen.

Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpflichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen.

Abbildungen des Produkts dienen zur Verdeutlichung der Anweisungen in diesem Handbuch. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen.

Verfügbare Informationen

Auf unserer Webseite http://www.vermeiren.com/ finden Sie stets die aktuellste Version der in diesem Handbuch beschriebenen Informationen. Informieren Sie sich bitte regelmäßig auf dieser Website nach eventuell verfügbaren Aktualisierungen.

Sehbehinderte Menschen können sich die elektronische Version dieses Handbuchs herunterladen und mit Hilfe einer Sprachsyntheselösung („Text-to-Speech-Software“) vorlesen lassen.

	BedienungsanleitungFür Benutzer und Fachhändler
	Benutzerhandbuch für Akku-LadegerätFür Benutzer und Fachhändler
	Wartungshandbuch für ScooterFür Fachhändler
	EG-Konformitätserklärung

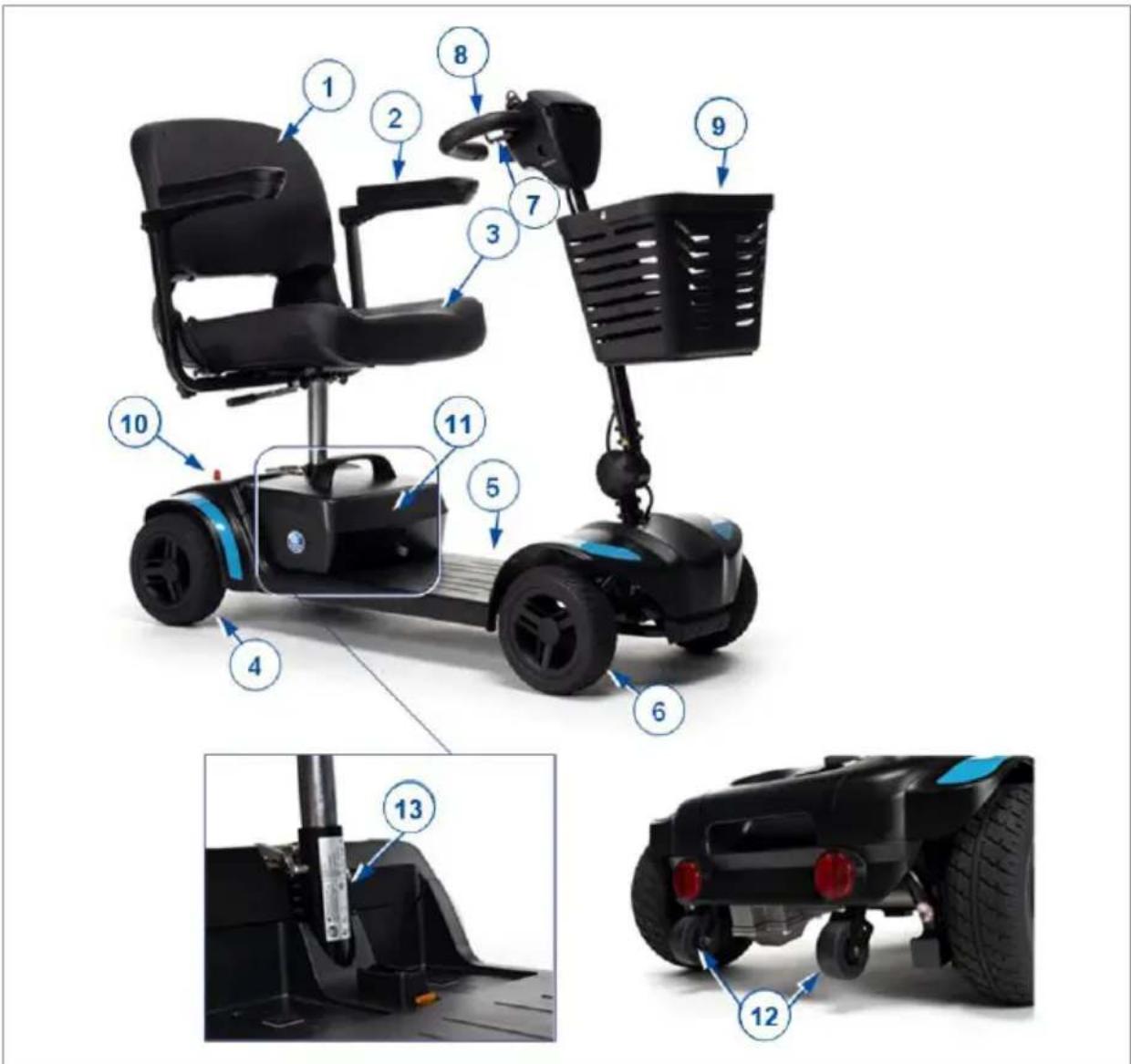

1. Ihr Produkt

1. Rücken
2. Armlehne / Armpolster
3. Sitz
4. Hinterräder
5. Fußplatte
6. Vorderräder
7. Geschwindigkeitshebel
8. Handgriffe
9. Korb
10. Freilaufhebel
11. Akku
12. Kippschutz
13. Typenschild

1.1. Optionen

Was die möglichen Optionen betrifft, wenden Sie sich bitte an Ihren Fachhändler. Er berät Sie gern.

2. Vor der Benutzung

2.1. Bestimmungsgemäße Verwendung und Indikationen

• Dieses Produkt ist ein Medizinprodukt.
- Indikationen und Kontraindikationen: Der Scooter wird vom Benutzer selbst bedient. Es ist für den Transport von älteren Menschen und Menschen mit eingeschränkten Gehfähigkeiten vorgesehen. Sie dürfen diesen Scooter NICHT benutzen, wenn Sie unter seelischen oder körperlichen Beeinträchtigungen leiden, die Sie oder andere Personen beim Fahren des Scooters in Gefahr bringen könnten, zum Beispiel Sehstörungen, psychische Störungen oder Funktionsverlust in beiden Armen. Suchen Sie daher bitte zunächst Ihren Arzt auf und stellen Sie sicher, dass Ihr Fachhändler über dessen Rat informiert ist.
- Dieser Scooter ist als ein Klasse A-Produkt eingestuft und für die Benutzung im Freien geeignet.

• Er ist ausschließlich dafür konzipiert und gefertigt, eine (1) Person mit einem Gewicht von maximal 136kg zu transportieren. Er ist nicht dafür vorgesehen, Sachen oder Objekte zu transportieren oder zu anderen Zwecken als den zuvor beschriebenen Transport benutzt zu werden.
• Verwenden Sie ausschließlich von Vermeiren genehmigte Zubehör- oder Ersatzteile.
• Sehen Sie sich auch die technischen Daten und die Einschränkungen Ihres Scooters in Abschnitt 6. an.
• Die Garantie für dieses Produkt beruht auf dessen normaler Benutzung und Wartung wie in diesem Handbuch beschrieben. Schäden an Ihrem Produkt, die auf unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen sind, führen zum Erlöschen der Garantie.

2.2. Sicherheitshinweise und mögliche Risiken

AVORSICHT

Gefahr von Personen- und/oder Sachschäden

- Bitte lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, da andernfalls Verletzungsgefahr besteht oder Ihr Scooter beschädigt werden könnte.

Beachten Sie bei der Benutzung die folgenden allgemeinen Warnhinweise:

• Benutzen Sie Ihren Scooter nicht, wenn Sie unter dem Einfluss von Alkohol, Medikamenten oder anderen Substanzen stehen, die Ihre Fahrtüchtigkeit beeinträchtigen könnten.
• Beachten Sie, dass einige Komponenten Ihres Scooters durch Einflüsse wie Umgebungstemperatur, Sonneneinstrahlung, Heizvorrichtungen oder Motorbetrieb sehr heiß oder kalt werden können. Seien Sie vorsichtig beim Berühren von Komponenten. Tragen Sie bei kaltem Wetter Schutzbekleidung. Warten Sie nach der Benutzung, bis sich der Scooter/Motor abgekühlt hat.
• Achten Sie vor dem Einschalten des Scooters darauf, in welcher Umgebung/Situation Sie sich befinden. Stellen Sie Ihre Geschwindigkeit entsprechend ein, bevor Sie losfahren. Wir empfehlen, beim Fahren in Innenräumen die langsamste Geschwindigkeitseinstellung zu wählen. Beim Fahren im Freien können Sie eine Geschwindigkeit wählen, bei der Sie sich wohl und sicher fühlen.

• Beachten Sie STETS, dass Ihr Scooter bei entladenem Akku oder zur Vermeidung etwaiger Schäden am Scooter plötzlich anhalten kann. Überprüfen Sie auch die in Abschnitt 5. genannten Ursachen.

• Ihr Scooter wurde auf elektromagnetische Verträglichkeit geprüft und erfüllt die entsprechende Norm. Dennoch können Quellen elektromagnetischer Felder, zum Beispiel die Felder von Mobiltelefonen, Stromgeneratoren oder leistungsstarken Energiequellen, die Fahrleistung Ihres Scooters beeinflussen. Andererseits kann auch die Elektronik Ihres Scooters Einfluss auf andere elektronische Geräte wie Alarmanlagen in Geschäften und Automatiktüren haben. Wir empfehlen daher, Ihren Scooter regelmäßig auf Beschädigungen und Verschleiß zu überprüfen, weil dadurch solche Störeinwirkungen verstärkt werden können (siehe auch Abschnitt 4.).

• Fahren Sie nur auf ebenen Flächen, so dass sich alle vier Räder auf dem Boden befinden und ausreichend Kontakt für einen sicheren Betrieb des Scooters haben.
• Achten Sie während des Betriebs darauf, dass Finger, Kleidung, Gürtel, Schnallen oder Schmuck nicht von den Rädern oder anderen beweglichen Teilen erfasst werden.

Jeder schwerwiegende Zwischenfall [MDR (EU) 2017/745 §2 (65)], der im Zusammenhang mit dem Gerät aufgetreten ist, sollte dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/oder Patient niedergelassen ist, gemeldet werden.

2.3. Symbole am Scooter

	Typbezeichnung
	Katalognummer
	Seriennummer
	Medizinprodukt
	Hersteller
	Produktionsdatum
	Konformitätserklärung

Achtung: wichtige Informationen

Bitte Bedienungsanleitung beachten

Einklemmgefahr

Nur Innenbenutzung

Maximalgewicht des Benutzers (in kg)

Maximale Neigungssicherheit in ° (Grad).

Nicht zur Verwendung als Sitz in einem

Kraftfahrzeug bestimmt

Höchstgeschwindigkeit

Maximale Zuladung der Korb

2.4. Transport

2.4.1. Bewegen des Scooters

Am besten lässt sich der Scooter im neutralen Modus transportieren, siehe Abschnitt 3.4.. Stellen Sie den Scooter auf den neutralen Modus und schieben Sie ihn an den gewünschten Ort.

Wenn dies nicht möglich ist, können Sie den Scooter wie folgt transportieren:

1. Schalten Sie den Scooter aus.
2. Entfernen Sie lose Teile und Optionen.
3. Lagern Sie lose Teile an einem sicheren Ort.
4. Tragen Sie den Rahmen und die Lenkeinheit mit 2 oder 3 Personen an den gewünschten Ort. Greifen Sie den Rahmen am Fahrgestell oder an festen Rahmenteilen, nicht an den Stoßfängern oder den Kunststoffteilen.

WARNING

Gefahr von Verletzungen und Schäden

• Benutzen Sie Ihren Scooter NICHT als Sitz in einem Fahrzeug.
• Entfernen Sie vor dem Transport alle losen Teile.

- Während des Transports dürfen sich keine Personen oder Gegenstände unter dem Scooter, auf der Fußplatte oder dem Sitz befinden.

- Stellen Sie sicher, dass der Scooter richtig befestigt ist, um Verletzungen der Fahrgäste bei Kollisionen oder plötzlichen Bremsmanövern zu vermeiden.

- Halten Sie keine Finger zwischen die Komponenten des Scooters.

Die beste Art, Ihren Scooter im Fahrzeug zu transportieren, besteht darin, ihn mit Hilfe von Rampen in das Fahrzeug zu fahren. Falls Sie ungeübt im Befahren von Rampen sind, können Sie den Scooter in den neutralen Modus bringen und ihn dann über die Rampen ins Fahrzeug schieben.

Wenn der Scooter nicht in das Auto passt, ist es auch möglich, den Scooter wie folgt zu transportieren:

1. Demontieren Sie den Scooter (siehe Abschnitt 2.5.).
2. Legen Sie alle Teile des Scooters in das Fahrzeug.
3. Verzurren Sie den Rahmen und sonstige Teile des Scooters sicher am Fahrzeug.

2.4.3. Transport mit einem Flugzeug, als Gepäck

One, One Air+ und One Air+ LED können mit dem Flugzeug als Ganzes oder zerlegt transportiert werden.

Weil One Air+ Spring mit einer Lithium-Akku ausgestattet ist, ist es nicht möglich, diesen Scooter in einem Flugzeug zu transportieren. Sollten Sie dies trotzdem vorhaben, wenden Sie sich vor der Buchung eines Fluges bitte an die Fluggesellschaft. Es besteht die Möglichkeit, Ihren Scooter ohne Akku per Flugzeug zu transportieren und vor Ort einen neuen Akku zu kaufen. Wenden Sie sich diesbezüglich bitte an Ihren Fachhändler.

2.5. Montage/Demontage

AVORSICHT

Verletzungsgefahr

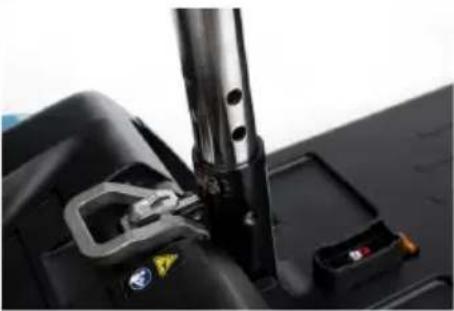

• Schalten Sie den Scooter aus, bevor Sie ihn demontieren/montieren.
  • Halten Sie Ihre Finger von alle beweglichen Teilen des Scooters fern.

Der Scooter lässt sich ohne Werkzeug in vier Hauptteile zerlegen: den Sitz, der vorderen Rahmen, den hinteren Rahmen und das Akkugehäuse.

2.5.1. Montage nach Auslieferung

So montieren Sie den Scooter nach der Auslieferung:

1. Nehmen Sie alle Teile des Scooters aus der Verpackung.
2. Klappen Sie die Lenksäule nach oben und fixieren Sie sie (siehe §3.5.1.).
3. Bringen Sie den Einkaufskorb an.
4. Stellen Sie die Sitzstütze auf die gewünschte Höhe ein (siehe Abschnitt 3.5.2.).
5. Bringen Sie den Sitz an (siehe Abschnitt 3.5.2.) und klappen Sie die Rückenlehne hoch. Achten Sie darauf, dass er korrekt einrastet.
6. Bringen Sie die Armlehnen an und fixieren Sie sie mit den Sternknäufen (siehe §3.5.3.).

7. Bringen Sie das Akkupack an.

8. Um die Farbakzente zu ändern, ziehen Sie die farbigen Platten ab und ersetzen sie durch die gewünschte Farbe. Sie werden durch ein Stück Klettverschluss fixiert.

9. Bringen Sie den Freilaufhebel in den Fahrmodus (siehe §3.4.).

2.5.2. Montage/Demontage

2.5.2.1. Auseinanderbauen

1. Schalten Sie den Scooter aus, ziehen Sie den Schlüssel ab und bringen Sie den Scooter mit dem Freilaufhebel in den Fahrmodus.
2. Nehmen Sie den Sitz ab (siehe Abschnitt 3.5.2.).
3. Entfernen Sie das Akkupack, indem Sie es gerade nach oben aus dem Scooter herausheben.
4. Entfernen Sie den Einkaufskorb.
5. Klappen Sie die Lenksäule nach unten (siehe §3.5.1.).

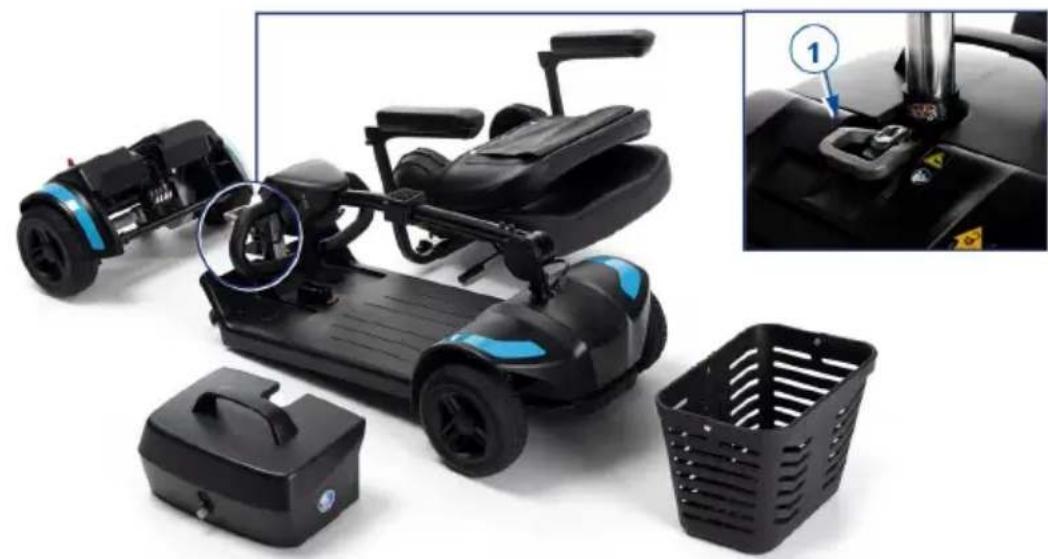

6. Ziehen Sie am Entriegelungshebel (1), um den vorderen und den hinteren Rahmen voneinander zu trennen. Fassen Sie den hinteren Rahmen am Chassis oder an den festen Teilen des Rahmens an, nicht an den Kunststoffteilen oder der Lenksäule.

2.5.2.2. Montage

1. Verbinden Sie den vorderen mit dem hinteren Rahmen, indem Sie die vorderen Rahmenhaken über das hintere Rahmenrohr ziehen.
2. Klappen Sie die Lenksäule nach oben und fixieren Sie sie (siehe §3.5.1.).
3. Bringen Sie den Einkaufskorb an.
4. Bringen Sie das Akkupack an.
5. Bringen Sie den Sitz an (siehe Abschnitt 3.5.2.) und klappen Sie die Rückenlehne hoch. Achten Sie darauf, dass er korrekt einrastet.
6. Bringen Sie den Freilaufhebel in den Fahrmodus (siehe §3.4.).

2.6. Erstbenutzung und Lagerung

AVORSICHT

Gefahr eines Akkuschadens

- Achten Sie darauf, den Akku niemals vollständig zu entladen.

• Unterbrechen Sie den Ladezyklus nicht und trennen Sie das Ladegerät erst ab, wenn der Akku vollständig aufgeladen ist.
• Stellen Sie sicher, dass Ihr Scooter in einer trockenen Umgebung gelagert wird, um Schimmelbildung und die Beschädigung der Polsterung zu vermeiden, siehe auch Kapitel 6.. Verwenden Sie ggf. eine Schutzabdeckung.
• Lesen Sie die Lagerungs- und Wartungshinweise in Abschnitt 4. sowie die technischen Details in Abschnitt 6..

Achten Sie darauf, dass der Akku vollständig aufgeladen ist, bevor Sie Ihren Scooter benutzen. Erkundigen Sie sich bei Ihrem Händler, ob dies bereits geschehen ist oder nicht. Befolgen Sie zum Aufladen die Anweisungen in Abschnitt 3.6..

Wenn die Verpackung Ihres Produkts bei der Lieferung beschädigt, (unbeabsichtigt) geöffnet oder durch Umwelteinflüsse (Feuchtigkeit, Hitze,...) beeinträchtigt wurde, überprüfen Sie bitte die Unversehrtheit Ihres Produkts. Im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler.

3. Benutzung des Scooters

!WARNUNG

Verletzungsgefahr

• Lesen Sie bitte zunächst die vorhergehenden Abschnitte, um sich über die Benutzungsbedingungen zu informieren. Benutzen Sie Ihren NICHT, bevor Sie alle Anweisungen aufmerksam gelesen und vollständig verstanden haben.
• Bei Zweifeln oder Fragen wenden Sie sich bitte zwecks Hilfe an Ihren Fachhändler, Pflegedienst oder Fachberater.

3.1. Erste Fahrt

AYORSICHT

Gefahr von Personen- oder Sachschäden

• Stellen Sie sicher, dass Ihr Scooter AUSgeschaltet ist, wenn Sie auf- oder absteigen.
• Trennen Sie immer das Ladegerät vom Scooter ab, bevor Sie losfahren.

Stellen Sie sicher, dass Sie mit dem Betrieb Ihres Scooters vertraut sind, bevor Sie ihn an überfüllten und damit möglicherweise gefährlichen Orten benutzen. Üben Sie zunächst in einem weiträumigen, freien Bereich mit wenigen Passanten und bitten Sie jemanden, Sie zu begleiten.

1. Stellen Sie sicher, dass:

2. der Scooter auf einer ebenen Fläche steht und alle vier Räder den Boden berühren;

3. der Akku vollständig aufgeladen ist (siehe § 3.6.;
4. der Motor angekoppelt ist, siehe Abschnitt 3.4.;
5. die Reifen den korrekten Luftdruck haben (falls zutreffend), siehe Abschnitt 4.2.1.;

6. Sie die korrekte Sitzposition eingenommen haben;
   – Alle Teile sind ordnungsgemäß gesichert, siehe Abschnitt 3.5..

7. Schalten Sie Ihren Roller ein, siehe Abschnitt 3.2..

8. Wählen Sie die niedrigste Geschwindigkeitseinstellung, siehe §3.2.

9. Legen Sie beide Hände auf die Handgriffe an der Lenkstange.

10. Ziehen Sie leicht am rechten Bedienhebel, um vorwärts zu fahren. Benutzen Sie den linken Bedienhebel, um rückwärts zu fahren. Lassen Sie den Hebel los, um anzuhalten. Wiederholen Sie dies einige Male.

11. Sobald Sie sich sicher genug fühlen, können Sie dies bei höherer Geschwindigkeit wiederholen.

12. Versuchen Sie nun, sich vorwärts und rückwärts zu drehen. Wiederholen Sie dies einige Male.

13. Achten Sie darauf, dass Ihr Scooter stabil steht, wenn Sie Ihre Fahrt beenden.

14. Schalten Sie den Scooter aus und ziehen Sie den Schlüssel ab, um den Scooter gegen Diebstahl zu schützen.

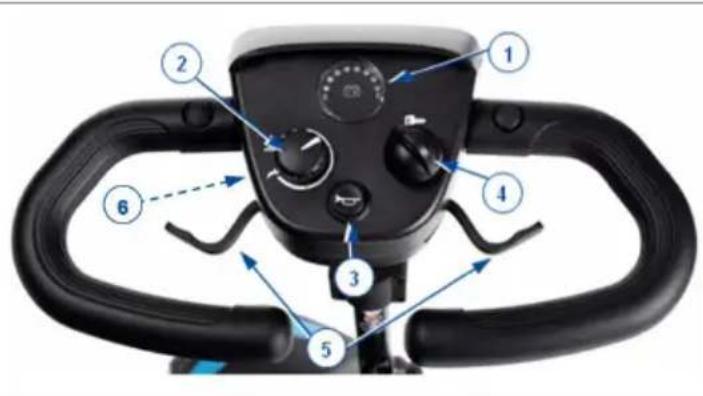

3.2. Bedienen Ihres Scooters

!WARNUNG

Gefahr von Personen- oder Sachschäden

• Fahren Sie NICHT auf Steigungen, Hindernissen, Stufen oder Bordsteinen, die größer sind als in Kapitel 6..
• Halten Sie sich an die jeweils geltenden Straßenverkehrsvorschriften. Dies gilt für das Befahren von Gehwegen sowie unbefestigten oder befestigten Straßen.
• Passen Sie die Geschwindigkeit nicht während der Fahrt an.
• Berücksichtigen die jeweiligen Witterungsbedingungen. Vermeiden Sie es, bei feuchtem Wetter, extremer Hitze, Schnee, Glatteis, Minustemperaturen zu fahren (siehe technische Daten in Kapitel 6.).
• Versuchen, Sie, Ecken und Kurven mit einem langen Lenkradius zu befahren, um ein Umkippen zu vermeiden. Vermeiden Sie es, Kurven zu schneiden und abrupte Lenkbewegungen auszuführen. Versuchen Sie, enge Passagen gerade zu durchfahren, um nicht steckenzubleiben.
• Lehnen Sie sich auf dem Scooter nicht zu weit nach rechts/links/vorn/hinten, um ein Umkippen zu vermeiden. Seien Sie besonders aufmerksam, wenn Sie Schrägpassagen befahren oder Hindernisse passieren.
• Achten Sie auf andere Verkehrsteilnehmer, für die Ihr Scooter ein Hindernis sein könnte. Seien Sie besonders achtsam bei Kurvenfahrten sowie beim Wenden und Rückwärtsfahren. Falls Sie noch nicht darin versiert sind, rückwärts zu fahren, sollten Sie dies zunächst an einem ruhigen Ort üben. Zeigen Sie an, wohin Sie fahren wollen, bevor Sie Ihre Fahrtrichtung wechseln.
• Wenn Sie in geschlossenen Räumen fahren, verwenden Sie nur die niedrigste Geschwindigkeitseinstellung.
• Schalten Sie Ihren Scooter während der Fahrt nicht „AUS“, da dies zu einer Notbremsung und möglicher Unfall- und Verletzungsgefahr führt.
• Berücksichtigen Sie Ihren Bremsweg. Beachten Sie, dass der Bremsweg von Geschwindigkeit, Oberflächenbeschaffenheit, Wetterbedingungen, Gefälle und Gewicht des Benutzers abhängig ist.
• Achten Sie darauf, wenn die Straße Löcher oder Lücken aufweist, die zum Einschluss der Räder führen können.

3.2.1. Steuerung durch den Bediener

• Schalten Sie den Scooter EIN, indem Sie den Schlüssel hineinstecken (4).
• Die Akkuladezustandsanzeige (1) leuchtet auf und zeigt den aktuellen Ladezustand Ihrer Akkus an.
• Drehen Sie den Geschwindigkeitsregler (2) auf die gewünschte Fahrgeschwindigkeit.
- Drehen Sie im Uhrzeigersinn, um die Geschwindigkeit zu erhöhen.
- Drehen Sie gegen den Uhrzeigersinn, um die Geschwindigkeit zu verringern.
• Um die Hupe zu betätigen, drücken Sie den Hupenknopf (5).

1. Akkustatusanzeige
2. Geschwindigkeitsregler (langsam/schnell)
3. Schlüssel
4. Lichtschalter (optional)
5. Signalhorntaste
6. Geschwindigkeitshebel

3.2.2. Betätigen der Bremsen

3.2.2.1. Betätigen der elektromagnetischen Bremsen:

1. Lassen Sie den Geschwindigkeitshebel los. Die elektromagnetische Bremse im Motor wird aktiviert, der Scooter hält an.

3.2.3. Bedienung der Beleuchtung (One Air+ LED)

• Stellen Sie den Lichtschalter auf [ I ], um das Licht einzuschalten.
• Stellen Sie den Lichtschalter auf [0], um das Licht auszuschalten.

3.2.4. Fahren mit dem Scooter

VORSICHT

Verletzungsgefahr

- Verwenden Sie nicht beide Seiten des Geschwindigkeitshebels gleichzeitig. Dadurch können Sie Ihren Scooter möglicherweise nicht mehr kontrollieren.

Bewegen Sie den Geschwindigkeitshebel in die gewünschte Richtung:

• ZIEHEN MIT DER RECHTEN HAND = VORWÄRTSBEWEGUNG
• ZIEHEN MIT DER LINKEN HAND = RÜCKWÄRTSBEWEGUNG

Durch weiteres Ziehen des Hebels wird die Geschwindigkeit innerhalb der gewählten Geschwindigkeitseinstellung erhöht. Verwenden Sie höhere Geschwindigkeitseinstellungen nur, wenn Sie sicher sind, dass Sie Ihren Scooter leicht bedienen und kontrollieren können.

Wenn Sie den Scooter einschalten, warten Sie 3 Sekunden, bevor Sie den Geschwindigkeitshebel ziehen. Andernfalls ertönt die Hupe als Warnung und der Scooter bewegt sich nicht. Wenn dies der Fall ist, schalten den Scooter AUS und wieder EIN.

3.2.5. Bremsen

Um zu bremsen, lassen Sie den Geschwindigkeitshebel los. Er kehrt in die neutrale Position zurück und bremst Ihren Scooter sanft bis zum Stillstand ab. Üben Sie das Anfahren und Bremsen, um sich an den Scooter zu gewöhnen. Sie müssen abschätzen können, wie Ihr Scooter reagiert wenn Sie fahren oder bremsen.

• Reduzieren Sie Ihre Geschwindigkeit, bevor Sie in eine Kurve oder Straßenbiegung fahren.
  • Halten Sie stets einen ausreichenden Abstand von Ecken und Hindernissen.
• Fahren Sie Ihr Fahrzeug nicht in Schlangenlinien und machen Sie keine unberechenbaren Wendemanöver.

Benutzen Sie bei Kurven beide Hände, um den Lenker in die gewünschte Richtung zu drehen. Achten Sie auf jeden Fall darauf, dass genügend Platz vorhanden ist, um durch die Kurven zu fahren. Enge Passagen sind vorzugsweise in einem großen Bogen anzufahren, damit Sie möglichst gerade von vorne in die engste Stelle fahren. Denken Sie daran, dass der hintere Teil Ihres Scooters in den meisten Fällen breiter sein wird als der vordere Teil.

3.2.7. Rückwärtsbewegung

Die Geschwindigkeit der Rückwärtsbewegung wird im Vergleich zur Vorwärtsfahrt automatisch reduziert. Wir empfehlen Ihnen auch, die langsamste Geschwindigkeitseinstellung zu verwenden, wenn Sie rückwärtsfahren.

Vergessen Sie nicht, dass die Lenkrichtung bei Rückwärtsfahrt entgegengesetzt zur Vorwärtsfahrt ist und dass Ihr Scooter direkt in die gewünschte Richtung abbiegt.

Beim Rückwärtsfahren des Scooters ertönt die Hupe.

3.2.8. Fahren mit Schräglage

!VORSICHT

Gefahr von Personen- oder Sachschäden

• Bringen Sie den Scooter an einer Böschung niemals in den Freilaufmodus. Der Scooter könnte sich in Bewegung setzen und Sie oder Passanten verletzen.
• Machen Sie bei Bergabfahrten keine unnötigen Lenkbewegungen, weil der Scooter durch sein Eigengewicht umkippen könnte.
• Achten Sie bei Bergauf- oder -abfahrten darauf, dass alle vier Räder Bodenkontakt haben.
• Wenden Sie niemals an einer Steigung.

3.2.8.1. Aufstieg:

1. Befahren Sie Steigungen geradlinig mit hoher Geschwindigkeit und lehnen Sie sich dabei leicht nach vorn. Wenn Sie schräg oder zu langsam fahren, besteht die Gefahr, dass Sie umkippen oder herunterfallen.

3.2.8.2. Abstieg:

1. Befahren Sie Gefällestrecken geradlinig (vorwärts oder rückwärts) und mit geringerer Geschwindigkeit. Wenn Sie schräg oder zu schnell fahren, besteht die Gefahr, dass Sie umkippen oder herunterfallen.
2. Lehnen Sie sich leicht nach hinten, wenn Sie ein Gefälle vorwärts herunterfahren, und leicht nach vorn, wenn Sie ein Gefälle rückwärts herunterfahren.

3.2.9. Bewältigen von Hindernissen

!VORSICHT

Verletzungsgefahr

• Benutzen Sie den Scooter nicht als Aufstiegshilfe.
• Fahren Sie immer rechtwinklig an einen Randstein heran.
• Achten Sie beim Herauf- oder Herunterfahren darauf, dass alle Räder jederzeit Bodenkontakt haben.

Sie können mit Ihrem Scooter über Stufen von maximal 45 mm Höhe fahren. Nehmen Sie ggf. etwas Anlauf, um Stufen zu befahren.

3.3. Transfer in und aus dem Scooter

1. Parken Sie den Scooter so nahe wie möglich an dem Ort, an dem der Transfer stattfinden soll.
2. Achten Sie darauf, dass der Scooter ausgeschaltet ist.
3. Drehen Sie das Achselpolster auf der Seite, auf der der Transfer stattfinden soll, nach oben.
4. Drehen Sie den Sitz in die gewünschte Richtung (siehe §3.5.2.).
5. Nehmen Sie den Transfer zum / vom Sitz des Scooters vor.

Einige Empfehlungen zur bequemen Benutzung des Scooters:

1. Setzen Sie sich so hin, dass Ihr unterer Lendenbereich an der Rückenlehne anliegt
2. Achten Sie darauf, dass Ihre Oberschenkel horizontal sind und Ihre Füße eine bequeme Stellung haben. Nehmen Sie ggf. Anpassungen vor.

3.4. Bremse und Freilaufhebel

AORSICHT

Gefahr von Personen- oder Sachschäden

• Betätigen Sie den Freilaufhebel nur, wenn Ihr Scooter AUS ist!
• Bei eingeschränkter Mobilität sollte der Freilaufhebel von einem Assistenten betätigt werden. Betätigen Sie den Freilaufhebel NIEMALS, wenn Sie Ihre Sitzposition eingenommen haben.

Der Scooter ist mit einer Freilaufeinrichtung ausgestattet, die für die Begleitperson zugänglich und von dieser bedienbar ist, oder auch von dem Benutzer, wenn er nicht im Scooter sitzt. Bringen Sie den Scooter nur in Neutralstellung, um den Scooter zu transportieren oder ihn aus einer Gefahrenzone zu bringen.

3.4.1. Fahren

1. Schalten Sie bei ausgeschaltetem Scooter den Freilaufhebel auf „Antrieb“.
2. Schalten Sie den Scooter EIN.
3. Jetzt ist elektronisch gesteuertes Fahren möglich.

3.4.2. Neutral

1. Schalten Sie den Scooter AUS.
2. Schalten Sie den Freilaufhebel auf „neutral“.
3. Der Scooter kann nun ohne elektronischen Antrieb geschoben werden.

3.5. Komforteinstellungen

VORSICHT

Gefahr von Personen- oder Sachschäden

- Führen Sie niemals Einstellungen während der Fahrt durch.

• Die erlaubten Einstellungen können die Stabilität Ihres Scooters verändern (nach hinten oder zur Seite kippen).

3.5.1. Einstellen der Lenkeinheit

AYORSICHT

Verletzungsgefahr

• Schalten Sie den Scooter aus, bevor Sie den Winkel der Lenkeinheit einstellen.
- Lehnen Sie sich nicht mit dem ganzen Körper auf die Lenkeinheit.

Die Lenkeinheit kann in viele verschiedene Positionen (stufenlos) passend für jeden Fahrer eingestellt werden.

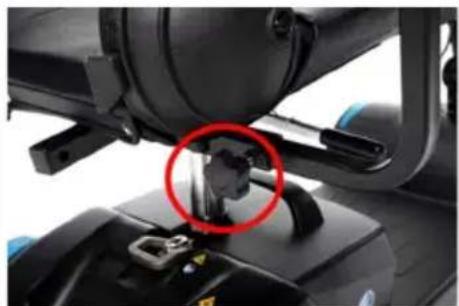

1. Lösen Sie den Sterngriff (1).
2. Stellen Sie die Lenkeinheit auf die gewünschte Position.
3. Ziehen Sie den Sterngriff (1) wieder fest.

AYORSICHT

Verletzungsgefahr

- Achten Sie darauf, dass der Sitz sicher arretiert ist.

	3.5.2.1. Entfernen des Sitzes1. Ziehen Sie den Sitzhebel nach oben.2. Drehen Sie den Sitz ein wenig und heben Sie den Sitz aus der Einstellstange heraus.3. Lassen Sie den Sitzhebel los.
	3.5.2.2. Einsetzen und Verriegeln des Sitzes1. Ziehen Sie den Sitzhebel nach oben.2. Stellen Sie den Sitz auf die Einstellstange und halten Sie gleichzeitig den Sitzhebel eingedrückt.3. Lassen Sie den Sitzhebel los.
	3.5.2.3. Schwenken des Sitzes1. Ziehen Sie den Sitzhebel nach oben.2. Drehen Sie den Sitz in die gewünschte Richtung.3. Lassen Sie den Sitzhebel los.
	3.5.2.4. SitzhöheDie Sitzhöhe lässt sich in 4 Positionen (Bereich: 45 mm) einstellen.1. Entfernen Sie den Sitz und das Akkupack.2. Entfernen Sie den Verriegelungsstift, der die Sitzstütze fixiert.3. Stellen Sie den Sitz auf die gewünschte Höhe ein.4. Setzen Sie den Verriegelungsstift wieder ein, der die Sitzstütze fixiert.5. Bringen Sie den Sitz und das Akkupack wieder an. Achten Sie darauf, dass alles korrekt fixiert ist.

3.5.3. Armlehnen einstellen

A VORSICHT

Kipprisiko

• Stellen Sie sicher, dass die Armlehnen symmetrisch zum Sitz positioniert sind.

1. Lösen Sie den Sternknauf unter dem Sitz.
2. Greifen Sie das innere Quadratrohr.
3. Bewegen Sie das Rohr, um die Armlehne auf die gewünschte Breite einzustellen (Bereich: 70 mm pro Seite, nicht weiter nach innen als auf den Aufklebern angegeben).
4. Drehen Sie den Sternknauf wieder fest.
5. Stellen Sie sicher, dass die Armlehne fest sitzt.

3.6. Akkustatus und Aufladung

WARNING

Gefahr von Personen- und Sachschäden durch Feuer

• Benutzen Sie ausschließlich das zum Lieferumfang des Scooters gehörende Ladegerät. Die Benutzung eines anderen Ladegeräts kann mit Gefahren verbunden sein (Brandgefahr).
• Das Akku-Ladegerät ist nur dafür vorgesehen, die mit dem Scooter mitgelieferten Akkus aufzuladen, keine anderen Akkus.
• Nehmen Sie keine Veränderungen an den mitgelieferten Teilen, wie beispielsweise Kabel, Stecker oder dem Ladegerät, vor. Der Akku beziehungsweise die Anschlüsse dürfen darf keinesfalls geöffnet oder verändert werden.
• Schützen Sie den Akku und das Ladegerät vor offenem Feuer, hohen und niedrigen Temperaturen (siehe Abschnitt 6.), Feuchtigkeit, Sonneneinstrahlung und starken Erschütterungen (z.B. Sturz). Benutzen Sie den Akku NICHT, wenn eine dieser Bedingungen vorliegt.
• Laden Sie den Akku mit Hilfe des Ladegeräts in einem gut belüfteten Bereich außerhalb der Reichweite von Kindern auf.

Beschädigungsgefahr

- Der Akku wird durch Selbstentladung und den Ruhestrom der angeschlossenen Verbraucher allmählich entladen. Der Akku kann irreversibel beschädigt werden, wenn er vollständig entladen wird. Achten Sie deshalb darauf, den Akku rechtzeitig wieder aufzuladen:

• Bei intensiver Nutzung (lange Strecken, täglicher Gebrauch): Nach Gebrauch unverzüglich aufladen.
• Bei durchschnittlicher Nutzung (kurze Strecken, täglich oder wenige Male pro Woche): Akku aufladen, wenn die Anzeige 50 % Entladung anzeigt.

• Bei geringer Nutzung oder Lagerung: Einmal pro Woche aufladen.

• Lesen Sie die Lagerungs- und Wartungshinweise in Abschnitt 4. sowie die technischen Details in Abschnitt 6..

• Trennen Sie das Ladegerät erst ab, wenn der Akku vollständig aufgeladen ist. Beachten Sie die folgenden Symbole am Ladegerät.

• Laden Sie Akkus nie bei Temperaturen unter 0°C auf. Bringen Sie den Akku an einen wärmeren Ort und starten Sie den Aufladevorgang.
• Halten Sie die Anschlusskontakte des Ladegeräts frei von Staub und anderen Verunreinigungen.
• Sollte sich der Akku nicht gemäß den nachstehenden Anweisungen aufladen lassen, wenden Sie sich bitte an Ihren Fachhändler.

Das Akkuladegerät sollte von der Netzstromversorgung abgetrennt werden, wenn es nicht benutzt wird. Dies verhindert den unnötigen Energieverbrauch.

Die Leuchtdioden (LEDs) in der Lenkeinheit zeigen die Restkapazität Ihrer Akkus an. Wenn das Akku-Ladegerät eingeschaltet ist und keine LEDs leuchten, überprüfen Sie die Sicherung. Wenn die rote LED nicht leuchtet, ist das Ladegerät defekt. Wenden Sie sich an Ihren Fachhändler.

1. Schalten Sie den Scooter AUS und ziehen Sie den Schlüssel ab.
2. Schließen Sie ZUERST das Akku-Ladegerät an eine Steckdose mit 230 V Wechselstrom an. Schließen Sie das Ladegerät direkt – ohne Verlängerungskabel – an der Netzstromversorgung an (ohne Zeitschalter).
3. Öffnen Sie die Abdeckung des Ladepunkts am Scooter (falls zutreffend) und schließen Sie das Ladegerät an.
4. Warten Sie, bis der Akku vollständig aufgeladen ist.
5. Trennen Sie das Ladegerät ab
6. Schalten Sie den Scooter EIN und überprüfen Sie, ob alle Lampen der Akkustatusanzeige leuchten.
7. Trennen Sie das Ladegerät von der Steckdose ab, lassen Sie es abkühlen, und lagern Sie es dann in der Schutzhülle.

Wenn die Bedienkonsole nach dem Aufladen den Systemcode „Antrieb blockiert“ anzeigt, vergewissern Sie sich, dass das Akku-Ladegerät getrennt ist. Diese Sicherheitsmaßnahme verhindert das Fahren mit dem Scooter, solange das Ladegerät noch mit dem Stromnetz verbunden ist.

Buchse für Akku-Ladegerät

1. Akkupack
2. Steuerung durch den Bediener

3.7. Thermosicherungen

Um den Motor vor Überlastung zu schützen, hat Ihr Scooter auf der Rückseite einen thermischen Sicherheitsmechanismus. Die Thermosicherung schaltet den Motor automatisch ab, um eine Überhitzung und damit schnellen Verschleiß oder Ausfälle zu verhindern. Sie können die thermische Sicherheitsvorrichtung durch einen Spalt auf der Rückseite der Kunststoffabdeckung erreichen.

Die thermische Sicherheitsvorrichtung kann aktiviert werden, wenn Sie Wege herauf- oder herunterfahren, deren Steigung die maximal festgelegte Steigung überschreitet. Nennlasten, die das zulässige Maximum überschreiten, können ebenfalls zum Auslösen der Sicherheitsvorrichtung führen. Auch wenn Sie mit angezogener Motorbremse, kann es zu einer Überlastung kommen. Die maximalen Werte, die nicht überschritten werden dürfen, sind in Abschnitt 6. aufgeführt.

Um den Scooter wieder benutzen zu können, beseitigen Sie die Überlastsituation und warten Sie, bis sich der Motor abgekühlt hat. Drücken Sie dann den thermischen Sicherheitsmechanismus vorsichtig wieder hinein. Ihr Scooter ist jetzt wieder einsatzbereit.

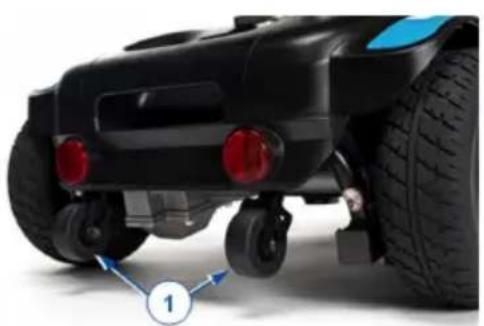

Am Rahmen des Scooters ist auf der Rückseite ein Kippschutz (1) befestigt. Dieser Kippschutz kann nicht entfernt werden. Er ist für Ihre Sicherheit da. Er verhindert, dass der Scooter nach hinten umkippt, wenn Sie über kleine Hindernisse fahren, die NICHT die maximale Höhe überschreiten, die in Abschnitt 6. angegeben ist.

Durch eine regelmäßige Pflege wird Ihr Scooter in einem einwandfreien Zustand bleiben. Bezüglich des Wartungshandbuchs besuchen Sie die Vermeiren-Website: www.vermeiren.com.

4.1. Wartungspunkte

AORSICHT

Gefahr von Verletzungen und Schäden

• Reparaturen und Teileaustausch dürfen nur von geschultem Personal durchgeführt werden und es dürfen nur Originalersatzteile von Vermeiren verwendet werden.
  Auf der letzten Seite dieses Handbuchs befindet sich ein Registrierungsformular, auf dem der Fachhändler jeden Service dokumentieren kann. Die Wartungshäufigkeit hängt von der Häufigkeit und Intensität der Nutzung ab. Wenden Sie sich an Ihren Händler, um einen allgemeinen Zeitplan für Inspektion/Wartung/Reparatur zu vereinbaren.
  Lesen Sie in der Bedienungsanleitung für das mitgelieferte Akkuladegerät die Wartungshinweise.

4.1.1. Vor jeder Benutzung

Kontrollieren Sie folgende Punkte:

• Alle Komponenten: Vorhanden und nicht beschädigt oder verschlissen sind.
  • Alle Komponenten: Reinigung siehe Kapitel 4.2.2..
• Akkustatus: laden Sie den Akku ggf. auf (siehe Abschnitt 3.6..
  • Zustand der Räder/Reifen (siehe Kapitel 4.2.1.).

Wenden Sie sich wegen etwaiger Reparaturen oder Ersatzteile an Ihren Fachhändler.

4.1.2. Jährlich oder häufiger

DE

Lassen Sie Ihren Scooter mindestens einmal pro Jahr oder häufiger von Ihrem Fachhändler inspizieren und warten. Die minimale Wartungshäufigkeit ist von der Benutzung abhängig und sollte daher zusammen mit Ihrem Fachhändler abgesprochen werden.

4.1.3. Bei Lagerung

Achten Sie darauf, dass Ihr Scooter trocken untergebracht ist, um zu verhindern, dass sich Schimmel bildet oder die Polsterung beschädigt wird. Klemmen Sie den Akku ab, damit er nicht beschädigt wird.

Falls Ihr Scooter längere Zeit lang nicht benutzt wird, sollten Sie dennoch den Akku einmal pro Monat aufladen. Weitere Informationen finden Sie in Abschnitt 3.6..

4.2. Wartungshinweise

4.2.1. Räder und Reifen

Die korrekte Funktionsweise der Bremsen ist vom Zustand der Reifen abhängig und kann sich infolge von Verschleiß und Verunreinigung (Wasser, Öl, Matsch usw.) verändern.

Achten Sie darauf, dass keine Drähte, Haare, Sand oder Fasern an den Rädern anhaften.

Überprüfen Sie regelmäßig das Reifenprofil. Wenn die Profiltiefe weniger als 1 mm beträgt, muss der Reifen ausgetauscht werden. Wenden Sie sich diesbezüglich bitte an Ihren Fachhändler.

Pumpen Sie jeden Reifen mit dem korrekten Druck auf (siehe Angabe auf dem Reifen).

4.2.2. Reinigung

AVORSICHT

Beschädigungsgefahr durch Feuchtigkeit

• Halten Sie das Bedienpult sauber und schützen Sie es vor Wasser und Regen.
- Benutzen Sie keinesfalls einen Wasserschlauch oder Hochdruckreiniger, um den Scooter zu reinigen.

Wischen Sie alle festen Teile des Scooters mit einem feuchten (nicht durchnässten) Tuch ab. Benutzen Sie ggf. eine milde Seife, die für Lacke und Kunststoffe geeignet ist.

Die Polsterung kann mit lauwarmem Wasser und einer milden Seife gereinigt werden. Verwenden Sie keine scheuernden Reinigungsmittel.

Halten Sie die Lüftungsöffnungen des Ladegeräts sauber und frei von Staubansammlungen. Entfernen Sie vorhanden Staub durch Blasen und reinigen Sie das Gehäuse des Ladegeräts bei Bedarf mit einem angefeuchteten Tuch.

4.2.3. Desinfektion

!VORSICHT

Beschädigungsgefahr

- Eine Desinfektion darf nur von dafür geschultem Personal durchgeführt werden. Wenden Sie sich hierfür an Ihren Fachhändler.

4.3. Voraussichtliche Nutzungsdauer

Der Scooter ist für eine Nutzungsdauer von durchschnittlich 5 Jahren ausgelegt. Je nach Nutzungshäufigkeit, Betriebsbedingungen und Wartung kann die Nutzungsdauer Ihres Scooters länger oder kürzer sein.

4.4. Wiederbenutzung

Lassen Sie den Scooter vor jeder Wiederbenutzung desinfizieren, inspizieren und entsprechend den Anweisungen in die Wartungsanleitung.

4.5. Nutzungsende

Am Ende seiner Nutzungsdauer muss Ihr Scooter gemäß den geltenden Umweltvorschriften entsorgt werden. Dazu wird er im besten Fall zerlegt, um den Transport wiederverwertbarer Teile zu erleichtern. Üblicherweise wird der Akku getrennt gesammelt.

4.6. Garantie

Die Garantie für dieses Produkt unterliegt den allgemeinen Bestimmungen jedes Landes.

5. Störungsbeseitigung

Auch bei ordnungsgemäßer Benutzung Ihres Scooters kann ein technisches Problem auftreten. In diesem Fall wenden Sie sich bitte an Ihren Fachhändler.

!WARNUNG

Gefahr von Verletzungen und Schäden

- Versuchen Sie KEINESFALLS, Ihren Scooter selbst zu reparieren.

- Bei Problemen an der Bedienkonsole müssen Sie sich an Ihren Fachhändler wenden. Er entscheidet, ob die Konsole neu programmiert werden muss.

Die nachstehend genannten Symptome können auf ein ernsthaftes Problem hindeuten. Sie sollten sich daher stets an Ihren Fachhändler wenden, wenn eine der folgenden Situationen eintritt:

• Ungewöhnliche Geräusche
• Durchgescheuerte/beschädigte Verkabelung
• Gerissene oder gebrochene Steckverbinder
- Ungleichmäßige Abnutzung an einem der Reifen
• Ruckartige Bewegungen
- Scooter zieht zu einer Seite
- Beschädigte oder gebrochene Radeinheiten
- Scooter lässt sich nicht einschalten

- Scooter ist eingeschaltet, bewegt sich aber weder vorwärts noch rückwärts

Im Fall einer möglichen Störung zeigt das blinkende LED-Lämpchen einen Systemcode für die Akkustatusanzeige an (siehe §3.2.1. (2). Mögliche Systemcodes sind in der folgenden Tabelle zusammengefasst (Anzahl der Blinkzeichen). Einige Probleme können Sie auch selbst beheben. Bei allen Problemen, die mit einem Stern (*) gekennzeichnet sind, wenden Sie sich bitte an Ihren Fachhändler.

Code Problem Bedeutung
1 Niedriger	Akkuladezustand Laden Sie den Akku sofort auf.
2 * Niedriger	Akkuladezustand Laden Sie den Akku auf. Überprüfen Sie den Akku und alle zugehörigen Anschlüsse und Verkabelungen.Wenn das Problem nicht behoben werden kann,wenden Sie sich an Ihren Fachhändler.
3 Hoher Akkuladezustand Wenn Sie eine Gefällestrecke hinunterfahren, stoppenSie / reduzieren Sie Ihre Geschwindigkeit. Wählen Sie Strecken mit weniger steilem Gefälle.
4 * Time-out der Strombegrenzung oder Controller zu heiß	Schalten Sie den Scooter aus, warten Sie ein paar Minuten und schalten Sie ihn dann wieder ein.Überprüfen Sie den Motor sowie die zugehörigen Anschlüsse und Verkabelungen. Wenn das Problem nicht behoben werden kann, wenden Sie sich an Ihren Fachhändler.
5 * Feststellbremse Überprüfen Sie die Feststellbremse / den Freilaufhebelund die zugehörigen Anschlüsse und Verkabelungen.Wenn das Problem nicht behoben werden kann,wenden Sie sich an Ihren Fachhändler.
6 Antrieb blockiert Trennen Sie das Ladegerät ab.	ODER Lassen Sie den Geschwindigkeitshebel los, bevor Sie Ihren Scooter einschalten.
7 * Geschwindigkeits-potentiometer	Überprüfen Sie die Drossel und das Geschwindigkeits-potentiometer sowie alle zugehörigen Anschlüsse und Verkabelungen. Kontaktieren Sie Ihren Fachhändler.
8 * Motorspannung Überprüfen Sie den Motor sowie die zugehörigenAnschlüsse und Verkabelungen. Kontaktieren Sie Ihren Fachhändler.
9 * Weiteres Überprüfen Sie alle Anschlüsse und	Verkabelungen.Kontaktieren Sie Ihren Fachhändler.

6. Technische Daten

Die nachstehenden technischen Daten gelten für diesen Scooter nur bei Standardeinstellungen und optimalen Umgebungsbedingungen. Falls andere Zubehörteile benutzt werden, ändern sich die angegebenen Werte. Veränderungen hinsichtlich Außentemperaturen, Luftfeuchtigkeit, Steigungs-/Gefällestrecken, Bodenbeschaffenheit und Akkuladestand können die Leistung verringern. Berücksichtigen Sie diese Daten bei der Benutzung. Die Werte gelten nicht mehr, falls Der Scooter modifiziert wurde, beschädigt ist oder starke Verschleißerscheinungen aufweist.

Marke Vermeiren
Produktgruppe Scooter, Klasse A
Typ One
Beschreibung Abmessungen
Maximales Gewicht des Benutzers 136 kg
Gesamtlänge 1030 mm
Gesamtbreite 490 mm
Gesamthöhe 880 mm
	840 mm
Höhe im zusammengeklappten Zustand 330 mm (Sitz entfernt; Lenkeinheit eingeklappt)
Gesamtgewicht
One	44,9 kg
One Air+, One Air+ LED	50 kg
One Air+ Spring	42,35 kg
Gewicht der demontierbaren Teile
Korb	1 kg
Sitz	8,85 kg
Akku	One : 9 kg
	One Air+, One Air+ LED : 14 kg
	One Air+ Spring : 4,25 kg
Vorderer Rahmen	One, One Air+, One Air+ LED : 14,65 kg
	One Air+ Spring : 16 kg
Hinterer Rahmen	One, One Air+, One Air+ LED : 11,4 kg
	One Air+ Spring : 12,15 kg
Energieverbrauch *
One	16 km
One Air+, One Air+ LED	30 km
One Air+ Spring	26 km
Neigungsgrad	8°
Überfahren von Hindernissen	45 mm
Höchstgeschwindigkeit	6 km/h
	8 km/h
Max. Bremsweg bei max. Geschw.	6 km/h : 1m
	8 km/h : 1,5 m
Winkel der Sitzfläche	0°
Effektive Sitztiefe	370 mm
Effektive Sitzbreite	410 mm
Sitzflächenhöhe an der Vorderkante (gemessen ab Boden)	525 - 570 mm

DE

Marke Vermeiren
Produktgruppe Scooter, Klasse A
Typ One
Beschreibung Abmessungen
Sitzflächenhöhe an der Vorderkante (gemessen ab Fußplatte)	420 - 465 mm
Rückenlehnenwinkel 12°
Höhe der Rückenlehne 390 mm
Fußplattenhöhe 110 mm
Abstand Armlehne-Sitz 190 mm
Kleinster Wenderadius 1150 mm
Wendebreite	1250 mm
Bodenfreiheit	35 mm
Durchmesser der Hinterräder	8x2.5"
Durchmesser Vorderräder	8x2.5"
ReifendruckOneOne Air+, One Air+ LED, One Air+ Spring	Nicht zutreffend3,5 bar
Min. AkkuOneOne Air+, One Air+ LEDOne Air+ Spring	15 Ah (C20), 24 V DC, Gel-Akku, wartungsfrei25 Ah (C20), 24 V DC, Gel-Akku, wartungsfrei20 Ah, 24 V DC, Lithium
Antriebsmotoren	Nominal 270 W, elektromagnetische Bremse
Schutzart	IPX5
Festigkeitsprüfung gemäß	ISO 7176-8
Prüfung des Antriebs- und Steuerungssystems gemäß	ISO 7176-14
Entzündbarkeit der Polsterung gem.	EN 1021-2:2006
EMV-Normen	ISO 7176-21
Temperaturbereich für Lagerung und Nutzung	+5°C - +41°C
Betriebstemperatur der Elektronik	-10°C to +40°C
Luftfeuchtigkeitsbereich für Lagerung und Nutzung	30% - 70%
Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°* Die theoretische Reichweite verringert sich, wenn mit dem Rollstuhl häufig Steigungen, unebenes Terrain oder Bordsteinkanten befahren werden.

Sommario

IT

Premessa

131

1. Il prodotto 133

1.1. Opzioni 134
