BEDIENUNGSANLEITUNG QEx SAMSON

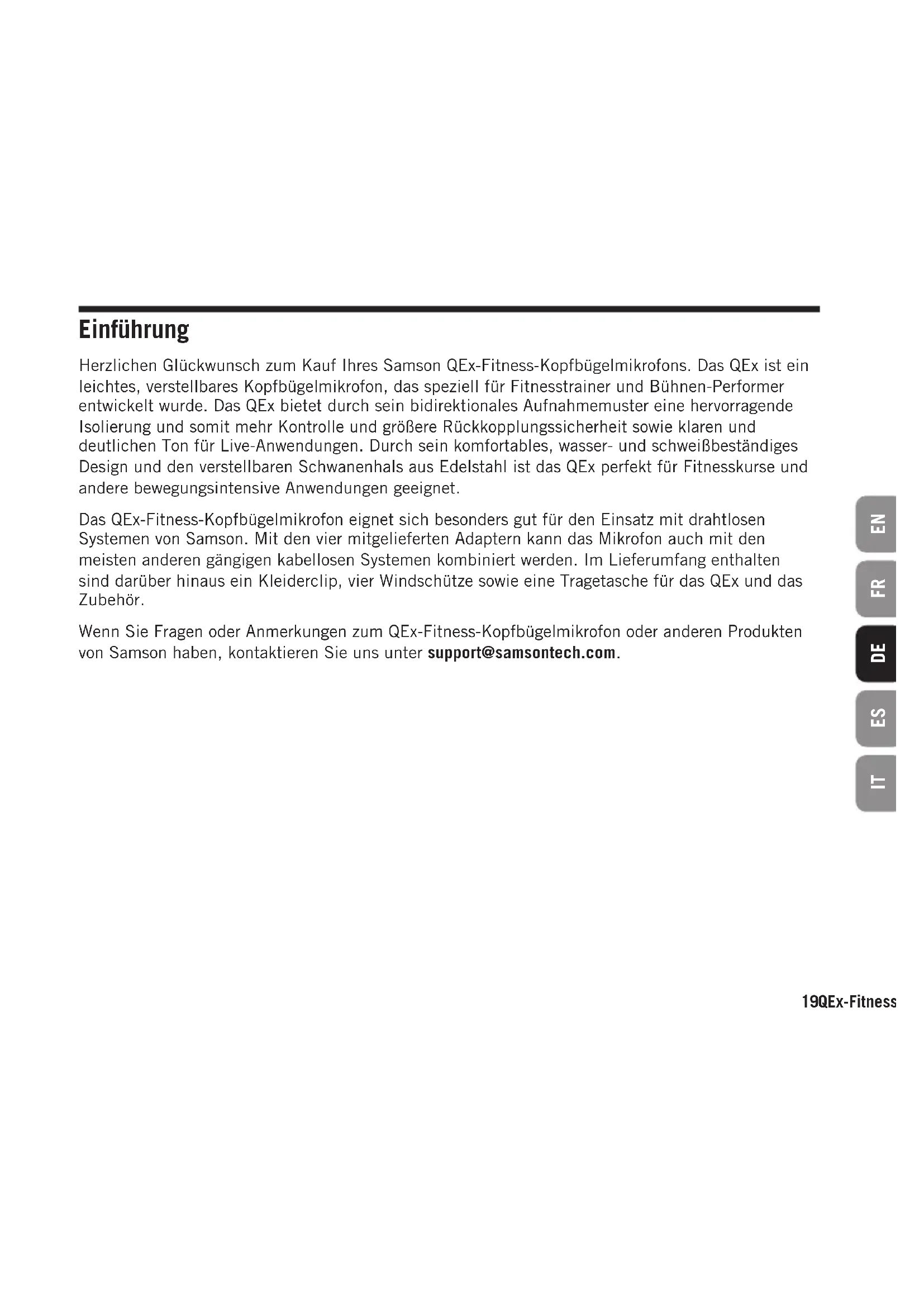

019QEx-Fitness-Kopfbügelmikrofon ENFRDEESIT Herzlichen Glückwunsch zum Kauf Ihres Samson QEx-Fitness-Kopfbügelmikrofons. Das QEx ist ein leichtes, verstellbares Kopfbügelmikrofon, das speziell für Fitnesstrainer und Bühnen-Performer entwickelt wurde. Das QEx bietet durch sein bidirektionales Aufnahmemuster eine hervorragende Isolierung und somit mehr Kontrolle und größere Rückkopplungssicherheit sowie klaren und deutlichen Ton für Live-Anwendungen. Durch sein komfortables, wasser- und schweißbeständiges Design und den verstellbaren Schwanenhals aus Edelstahl ist das QEx perfekt für Fitnesskurse und andere bewegungsintensive Anwendungen geeignet. Das QEx-Fitness-Kopfbügelmikrofon eignet sich besonders gut für den Einsatz mit drahtlosen Systemen von Samson. Mit den vier mitgelieferten Adaptern kann das Mikrofon auch mit den meisten anderen gängigen kabellosen Systemen kombiniert werden. Im Lieferumfang enthalten sind darüber hinaus ein Kleiderclip, vier Windschütze sowie eine Tragetasche für das QEx und das Zubehör. Wenn Sie Fragen oder Anmerkungen zum QEx-Fitness-Kopfbügelmikrofon oder anderen Produkten von Samson haben, kontaktieren Sie uns unter [e-mail]. Einführung20 Das QEx-Headset verfügt über einen verstellbaren Kopfbügel für zusätzlichen Komfort und optimalen Sitz. Um den Kopfbügel anzupassen, ziehen Sie das Elastikband über die Ohrbügel bis vor den Stopp-Punkt (A). Wenn Sie den Kopfbügel vergrößern möchten, können Sie das Elastikband hinter den Stopp-Punkt (B) schieben oder komplett abnehmen, indem Sie es über die Ohrbügel und die Mikrofonkapsel ziehen. Hinweis: Entfernen Sie den Windschutz vom Mikrofon, bevor Sie das Band entfernen. Anpassung des QEx-Mikrofons21QEx-Fitness-Kopfbügelmikrofon ENFRDEESIT Adapterkabel Im Lieferumfang des QEx sind vier Kabel mit Adaptern für die gängigsten drahtlosen Beltpack- Sender enthalten. Klinkenstecker 3,5mm Kompatibel mit drahtlosen Systemen von Sennheiser

4-Pin Kompatibel mit den meisten drahtlosen Systemen von Audio-Technica

TA3F Kompatibel mit den Samson-Produktserien AirLine ATX und Concert sowie den meisten drahtlosen Systemen von AKG

TA4F Connector Kompatibel mit den meisten drahtlosen Systemen von Shure ®22 Verbinden des Kabels mit dem Headset:

• Wählen Sie das Kabel mit dem Adapter für Ihr drahtloses System aus.

• Führen Sie das Kabel zum Gewindeanschluss auf der Rückseite des QEx-Mikrofons und schrauben Sie es dann an das Headset.

• Das Kabel sollte nicht zu fest verschraubt sein.

• Befestigen Sie den mitgelieferten Kleiderclip hinten an Ihrem Kragen und führen Sie das Mikrofonkabel vom QEx-Headset zum drahtlosen Bodypack. Das Kabel sollte lang genug sein, dass Sie Ihren Kopf drehen können. Adapterkabel23QEx-Fitness-Kopfbügelmikrofon ENFRDEESIT Positionierung des Mikrofons Positionieren Sie das Mikrofonelement des QEx etwa 0,5–2,5cm hinter Ihrem Mundwinkel. Verwenden Sie den mitgelieferten Windschutz, um Atemgeräusche und P-Pops zu vermeiden. Wenn das Mikrofon jedoch zu weit von Ihrem Mund entfernt ist, müssen Sie die Verstärkung erhöhen und die Isolierung verringern. Das Mikrofon sollte sich auch nicht direkt an der Wange befinden, da dies zu Nebengeräuschen führen kann. Das QEx-Fitness-Kopfbügelmikrofon sitzt oberhalb der Ohren, wie eine Brille. Achten Sie darauf, die Mikrofonkapsel nicht mit Ihrer Hand zu verdecken, um Rückkopplungen zu vermeiden. Hinweis: Wenn Sie eine Brille tragen, empfehlen wir, zuerst das QEx-Mikrofon und danach die Brille aufzusetzen.24

Das QEx-Fitness-Kopfbügelmikrofon nutzt Geräuschunterdrückung, um Geräusche zu reduzieren sowie klareren Ton, mehr Kontrolle und größere Rückkopplungssicherheit zu gewährleisten. Dank dieser Techniken kann das QEx in Umgebungen mit suboptimaler Soundqualität verwendet werden. Zum einen wird durch die kleine Mikrofonkapsel und die Nähe zwischen Mikrofon und Mund die Empfindlichkeit bei 1kHz für Fernfeldgeräusche um 10dB reduziert. Geräusche mit niedrigeren Frequenzen werden zusätzlich gedämpft. Darüber hinaus werden durch die bidirektionale Richtcharakteristik Signale, die aus einem 90°-Winkel kommen, um 15dB reduziert im Vergleich zu Signalen, die direkt vor der Mikrofonkapsel entstehen. Verwendung des QEx Nahfeld Fernfeld25QEx-Fitness-Kopfbügelmikrofon ENFRDEESIT Spezifikationen Mikrofonelement Back-Elektret-Kondensator Richtcharakteristik Bidirektional Frequenzgang 50Hz bis 12kHz Empfindlichkeit -42dB 1 V/Pa ±4dB bei 1kHz Ausgangsimpedanz 2,2kΩ ±30% Maximaler Schalldruckpegel 110dB Betriebsspannung 1,0 – 5VDC Kabel: 4x ø1,4mm x 1,2m Produktgewicht 39,8 g Mitgelieferte Adapterkabel 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör Windschutz, Kleiderclip, Tragetasche Bei Samson verbessern wir unsere Produkte ständig, daher können sich Spezifikationen und Bilder ohne Vorankündigung ändern.26 Spezifikationen Richtcharakteristik Frequenzgang
