MANUAL DE USUARIO QEx SAMSON

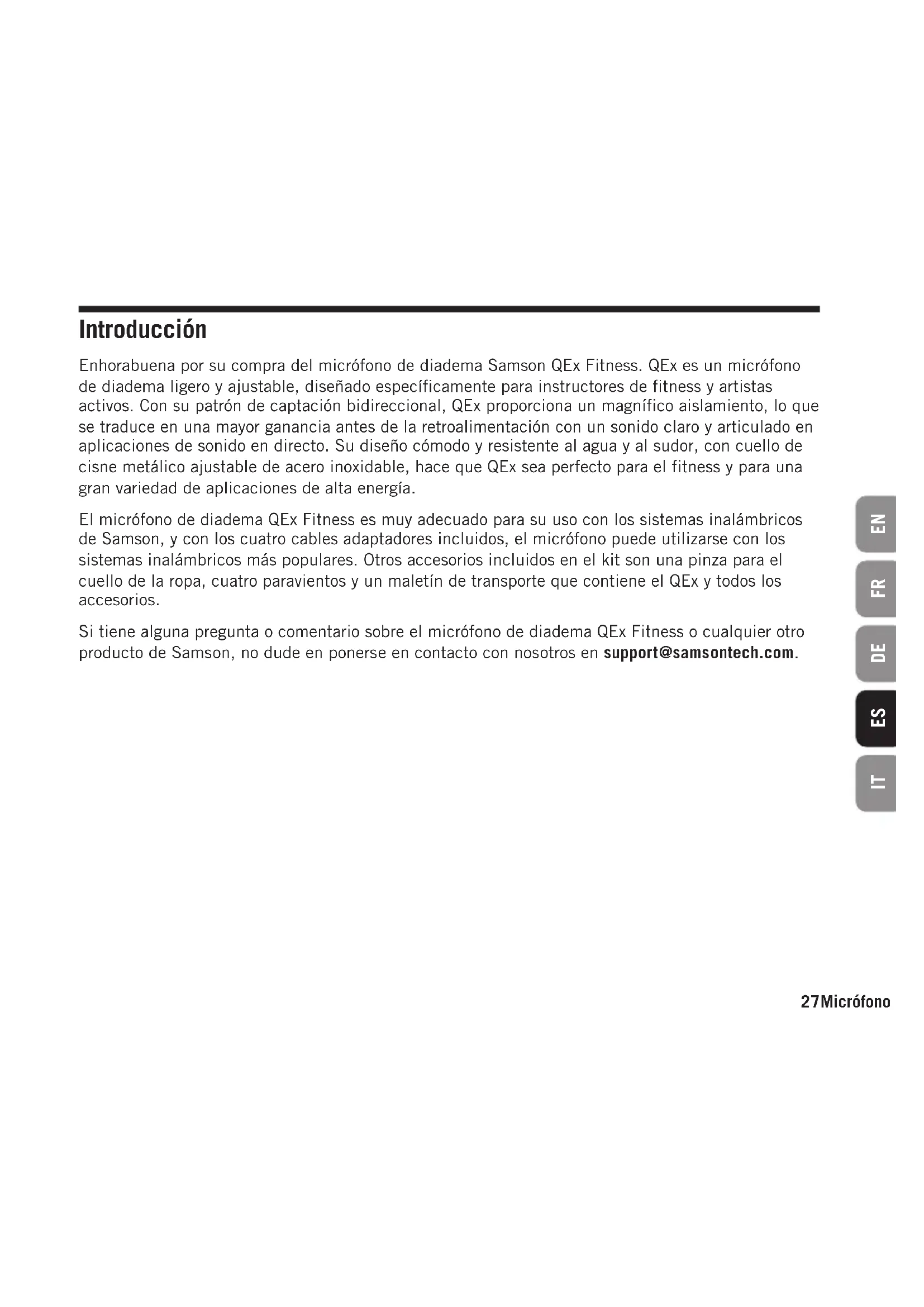

027Micrófono de diadema QEx Fitness ENFRDEESIT Enhorabuena por su compra del micrófono de diadema Samson QEx Fitness. QEx es un micrófono de diadema ligero y ajustable, diseñado específicamente para instructores de fitness y artistas activos. Con su patrón de captación bidireccional, QEx proporciona un magnífico aislamiento, lo que se traduce en una mayor ganancia antes de la retroalimentación con un sonido claro y articulado en aplicaciones de sonido en directo. Su diseño cómodo y resistente al agua y al sudor, con cuello de cisne metálico ajustable de acero inoxidable, hace que QEx sea perfecto para el fitness y para una gran variedad de aplicaciones de alta energía. El micrófono de diadema QEx Fitness es muy adecuado para su uso con los sistemas inalámbricos de Samson, y con los cuatro cables adaptadores incluidos, el micrófono puede utilizarse con los sistemas inalámbricos más populares. Otros accesorios incluidos en el kit son una pinza para el cuello de la ropa, cuatro paravientos y un maletín de transporte que contiene el QEx y todos los accesorios. Si tiene alguna pregunta o comentario sobre el micrófono de diadema QEx Fitness o cualquier otro producto de Samson, no dude en ponerse en contacto con nosotros en [e-mail]. Introducción28 Para mayor comodidad y ajuste, el auricular QEx incluye una diadema ajustable. Para colocar la diadema, tire de la cinta elástica por encima de los ganchos de la oreja y sitúela delante del punto de tope (A). Para un tamaño mayor, la banda de la cabeza puede desplazarse por detrás del punto de parada (B) o retirarse por completo deslizando la banda elástica sobre los ganchos de la oreja y la cápsula del micrófono. Nota: Cuando retire la diadema, quite primero el paravientos del micrófono. Cómo colocar el micrófono QEx29Micrófono de diadema QEx Fitness ENFRDEESIT Cables de conexión QEx incluye cuatro cables con adaptadores para algunos de los transmisores de petaca para micrófonos inalámbricos más populares. Conector de 3,5mm Funciona con los sistemas inalámbricos Sennheiser

de 4 pines Funciona con la mayoría de los sistemas inalámbricos Audio-Technica

TA3F Funciona con la serie Samson AirLine ATX, la serie Concert y la mayoría de sistemas inalámbricos AKG

TA4F Funciona con la mayoría de los sistemas inalámbricos Shure ®30 Para conectar el cable a los auriculares:

• Elija el cable y el conector adecuados que funcionen con su sistema inalámbrico.

• Alinee el cable con el terminal roscado de la parte posterior del QEx y enrósquelo en el auricular.

• No apriete demasiado el cable.

• Fije el clip de cuello incluido en la parte posterior del cuello de su camisa y pase el cable del micrófono desde el auricular QEx Fitness hasta el paquete corporal inalámbrico. Deje suficiente cable para permitirle girar la cabeza de lado a lado. Cables de conexión31Micrófono de diadema QEx Fitness ENFRDEESIT Colocación del micrófono Coloque el elemento del micrófono QEx a una distancia de entre 6 y 25mm (0,25" y 1") por detrás de la comisura de los labios. Para evitar el ruido de la respiración y los petardeos, utilice el paravientos incluido. Si el micrófono está demasiado lejos de su boca, tendrá que aumentar la ganancia y reducir el aislamiento. Para minimizar el ruido adicional, no coloque el micrófono apretado contra su mejilla. La forma correcta de llevar el micrófono de los auriculares de fitness QEx, es sobre las orejas, como se llevaría unas gafas. Para evitar problemas de retroalimentación, procure no cubrir la cápsula del micrófono con la mano. Nota: Si lleva gafas, se recomienda ponerse primero el micrófono QEx y luego colocar las gafas sobre el micrófono.32

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz

Los auriculares QEx Fitness emplean técnicas de cancelación de ruido para proporcionar una reducción del mismo, mejorar la claridad y ganancia antes de la retroalimentación. Estas técnicas permiten utilizar el QEx en entornos e instalaciones donde el sistema de sonido podría no ser óptimo. En primer lugar, el pequeño tamaño de la cápsula del micrófono y la corta distancia entre el micrófono y la boca reducen la sensibilidad a 1kHz para el ruido de campo lejano en 10dB. Y el ruido en las frecuencias más bajas se atenúa adicionalmente. Por último, el patrón polar bidireccional reduce la señal procedente de un ángulo de 90° en 15dB en comparación con la señal que se origina directamente frente a la cápsula del micrófono. Uso del QEx Campo cercano Campo lejano33Micrófono de diadema QEx Fitness ENFRDEESIT Especificaciones Elemento de micrófono Condensador de electreto trasero Patrón polar Bidireccional Respuesta en frecuencia 50Hz-12kHz Sensibilidad -42dB 1V/Pa ±4dB a 1kHz Impedancia de salida 2,2kΩ ±30% Máx. SPL 110dB Tensión de funcionamiento 1,0-5VCC Cables 4x ø1,4mm*1,2m Peso del producto 1,4oz/39,8g Cables adaptadores incluidos 1/8" (3,5mm), Hirose

TA4F Accesorios Paravientos, pinza para el cuello de la ropa, estuche En Samson, mejoramos continuamente nuestros productos, por lo que las especificaciones e imágenes están sujetas a cambios sin previo aviso.34 Especificaciones Patrón polar Respuesta en frecuencia

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz
