MANUALE UTENTE QEx SAMSON

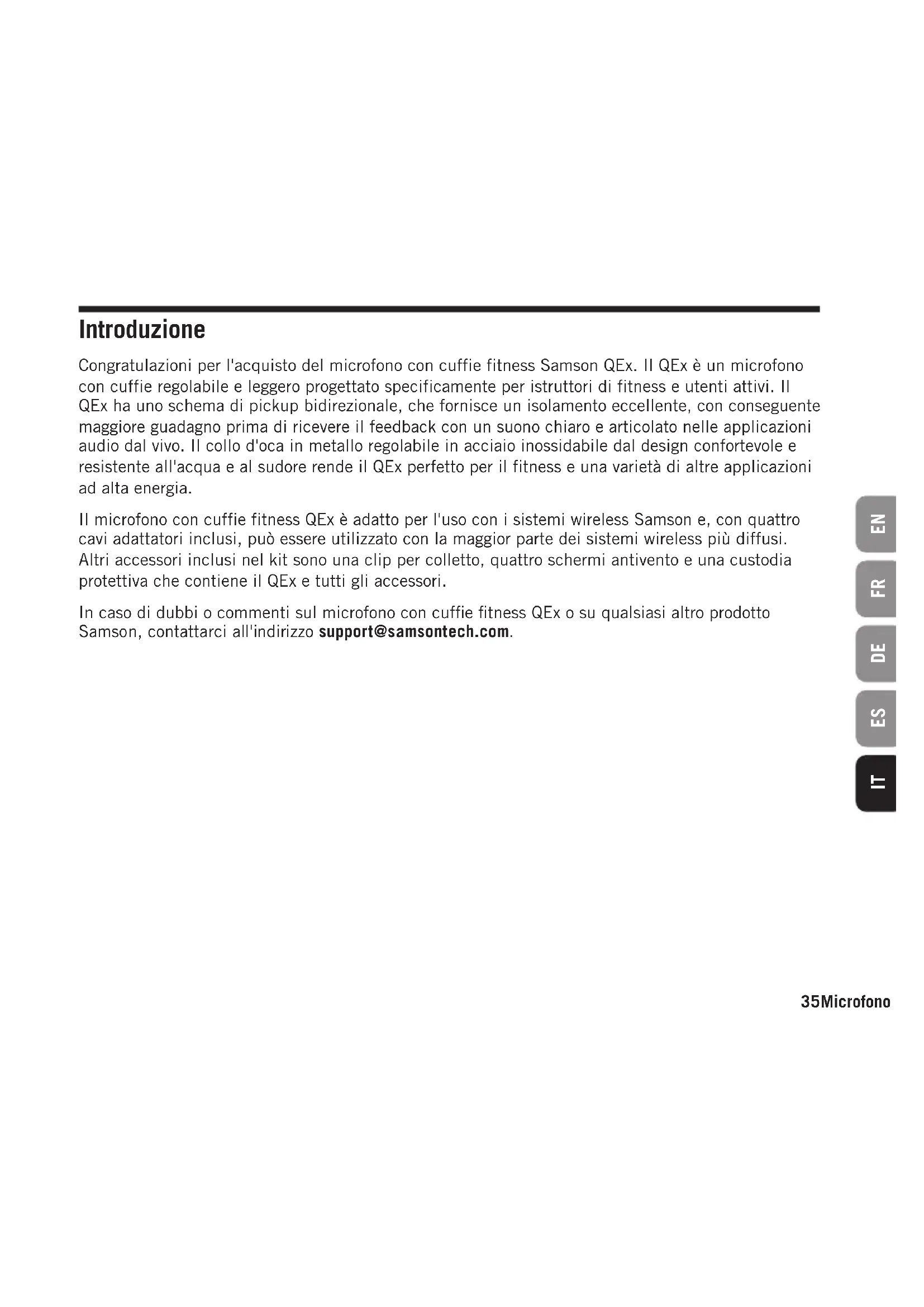

035Microfono con cuffie fitness QEx ENFRDEESIT Congratulazioni per l'acquisto del microfono con cuffie fitness Samson QEx. Il QEx è un microfono con cuffie regolabile e leggero progettato specificamente per istruttori di fitness e utenti attivi. Il QEx ha uno schema di pickup bidirezionale, che fornisce un isolamento eccellente, con conseguente maggiore guadagno prima di ricevere il feedback con un suono chiaro e articolato nelle applicazioni audio dal vivo. Il collo d'oca in metallo regolabile in acciaio inossidabile dal design confortevole e resistente all'acqua e al sudore rende il QEx perfetto per il fitness e una varietà di altre applicazioni ad alta energia. Il microfono con cuffie fitness QEx è adatto per l'uso con i sistemi wireless Samson e, con quattro cavi adattatori inclusi, può essere utilizzato con la maggior parte dei sistemi wireless più diffusi. Altri accessori inclusi nel kit sono una clip per colletto, quattro schermi antivento e una custodia protettiva che contiene il QEx e tutti gli accessori. In caso di dubbi o commenti sul microfono con cuffie fitness QEx o su qualsiasi altro prodotto Samson, contattarci all'indirizzo [e-mail]. Introduzione36 Per un maggiore comfort e una migliore aderenza, il microfono QEx include un archetto regolabile. Per adattare l'archetto, tirare la cinghia elastica sopra i ganci per le orecchie e posizionarla davanti al punto di arresto (A). In caso di necessità, l'archetto può essere spostato dietro il punto di arresto (B) o è possibile rimuoverlo completamente facendo scorrere l'elastico sopra i ganci auricolari e la capsula del microfono. Nota: Quando si rimuove l'archetto, rimuovere prima lo schermo antivento del microfono. Posizionamento del microfono QEx37Microfono con cuffie fitness QEx ENFRDEESIT Cavi connettori Il QEx include quattro cavi con adattatori per alcuni dei più diffusi trasmettitori beltpack per microfoni wireless. Connettore da 3,5 mm Compatibile con i sistemi wireless Sennheiser

a 4 pin Compatibile con gran parte dei sistemi wireless Audio-Technica

Connettore Switchcraft

Connettore Switchcraft

TA4F Compatibile con gran parte dei sistemi wireless Shure ®38 Per collegare il cavo alle cuffie:

• Scegliere il cavo e il connettore compatibili con il proprio sistema wireless.

• Allineare il cavo al terminale filettato sul retro del QEx e avvitare il cavo alle cuffie.

• Non stringere eccessivamente il cavo.

• Collegare la clip per colletto inclusa sul retro del colletto della camicia e far scorrere il cavo del microfono dalle cuffie fitness QEx al bodypack wireless. Lasciare cavo a sufficienza per consentire di girare la testa da un lato all'altro. Cavi connettori39Microfono con cuffie fitness QEx ENFRDEESIT Posizionamento del microfono Posizionare il microfono QEx a circa 1 cm dietro l'angolo della bocca. Per evitare rumori respiratori e p-pop, utilizzare lo schermo antivento incluso. Se il microfono è troppo lontano dalla bocca, sarà necessario aumentare il guadagno e ridurre l'isolamento. Per ridurre al minimo il rumore aggiuntivo, non posizionare il microfono a stretto contatto con la guancia. Il modo corretto di indossare il microfono con cuffie fitness QEx è sopra le orecchie, come fosse un paio di occhiali. Per evitare problemi di feedback, non coprire la capsula del microfono con la mano. Nota: Se si indossano occhiali, prima di mettere gli occhiali sopra il microfono si consiglia di indossare il microfono QEx.40

Il microfono con cuffie fitness QEx utilizza tecniche di eliminazione del rumore per fornire riduzione del rumore, migliorare la nitidezza e il guadagno prima di ricevere il feedback. Queste tecniche consentono di utilizzare il QEx in ambienti e strutture in cui il sistema audio potrebbe non essere ottimale. Innanzitutto, le ridotte dimensioni della capsula del microfono e la breve distanza tra il microfono e la bocca riducono di 10 dB la sensibilità a 1 kHz per il rumore in campo lontano. Inoltre il rumore alle frequenze più basse viene ulteriormente attenuato. Infine, il diagramma polare bidirezionale riduce di 15 dB il segnale proveniente da un angolo di 90° rispetto al segnale proveniente direttamente davanti alla capsula del microfono. Utilizzo del QEx Campo vicino Campo lontano41Microfono con cuffie fitness QEx ENFRDEESIT Specifiche Elemento microfono Condensatore a elettrete posteriore Diagramma polare Bidirezionale Risposta di frequenza 50 Hz-12 kHz Sensibilità -42 dB 1 V/Pa ±4 dB a 1 kHz Impedenza uscita 2,2 kΩ ±30% SPL massimo 110 dB Tensione di funzionamento 1,0–5 V CC Cavi 4x ø1,4 mm*1,2 m Peso prodotto 1,4 oz / 39,8 g Cavi adattatori inclusi 1/8” (3,5 mm), Hirose

TA4F Accessori Schermo antivento, clip per colletto, custodia protettiva Samson migliora continuamente i propri prodotti, pertanto le specifiche e le immagini sono soggette a modifiche senza preavviso.42 Specifiche Diagramma polare Risposta di frequenza
