BEDIENUNGSANLEITUNG DE60x SAMSON

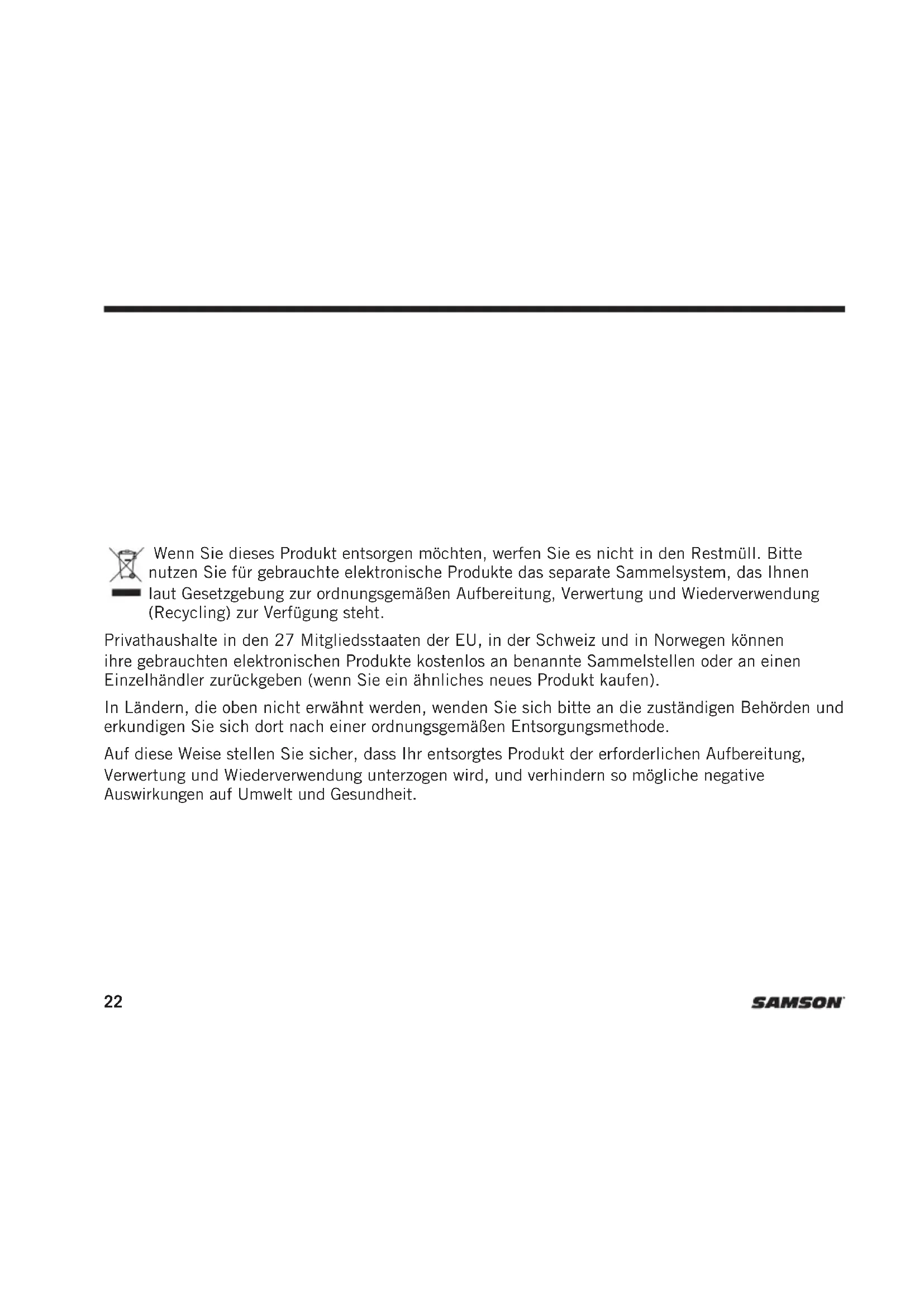

DE60x22 Wenn Sie dieses Produkt entsorgen möchten, werfen Sie es nicht in den Restmüll. Bitte nutzen Sie für gebrauchte elektronische Produkte das separate Sammelsystem, das Ihnen laut Gesetzgebung zur ordnungsgemäßen Aufbereitung, Verwertung und Wiederverwendung (Recycling) zur Verfügung steht. Privathaushalte in den 27 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenlos an benannte Sammelstellen oder an einen Einzelhändler zurückgeben (wenn Sie ein ähnliches neues Produkt kaufen). In Ländern, die oben nicht erwähnt werden, wenden Sie sich bitte an die zuständigen Behörden und erkundigen Sie sich dort nach einer ordnungsgemäßen Entsorgungsmethode. Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt der erforderlichen Aufbereitung, Verwertung und Wiederverwendung unterzogen wird, und verhindern so mögliche negative Auswirkungen auf Umwelt und Gesundheit.23DE10x/DE50x/DE60 x-Kopfbügelmikrofon ENFRDEESIT Herzlichen Glückwunsch zum Kauf Ihres Samson DEx-Kopfbügelmikrofons. Das DE 10x und das DE50x bieten dank ihres omnidirektionalen Aufnahmemusters einen linearen außeraxialen Frequenzgang. Das Ergebnis ist ein klarer und deutlicher Klang, der sich perfekt für Rundfunk, Gottesdienste, Vorträge, Theateraufführungen und Fitnessanwendungen eignet. Das DE60x bietet durch sein unidirektionales Aufnahmemuster eine hervorragende Isolierung und somit mehr Kontrolle und größere Rückkopplungssicherheit sowie klaren und deutlichen Ton für Live- Anwendungen. Im Lieferumfang der DEx-Kopfbügelmikrofone sind vier abnehmbare Adapterkabel enthalten: Durch die Adapter für 1/8” [3,5-mm-Klinkenstecker], Hirose® 4-Pin, Switchcraft® TA3F, Switchcraft® TA4F sind sie mit den drahtlosen Systemen von Samson sowie den meisten anderen gängigen drahtlosen Sendern kompatibel. Im Lieferumfang enthalten sind vier Windschütze, ein Kleiderclip und eine Tragetasche. Die Mikrofone der DEx-Serie verfügen über einen vergoldeten Stecker, eine feuchtigkeitsbeständige Beschichtung und ein Edelstahlgitter. Sie sindstaub-, wasser- und schweißbeständig bis IP65. Ein Tropfschutzring schützt die Kapsel zusätzlich vor Feuchtigkeit und sorgt für zuverlässige Leistung. Wenn Sie Fragen oder Anmerkungen zum DEx-Kopfbügelmikrofon oder anderen Produkten von Samson haben, kontaktieren Sie uns unter [e-mail]. Einführung24 Die Größe des Kopfbügels kann durch Verschieben der Ohrbügel angepasst werden, sodass er optimal sitzt. Wenn der Kopfbügel zu locker ist und verrutscht, können Sie die Ohrbügel nach hinten schieben, um den Kopfbügel enger zu stellen. Sie können das Mikrofon verschieben, indem Sie den linken Ohrbügel festhalten und den Mikrofonarm nach vorn oder hinten schieben. Für optimale Ergebnisse sollte sich das Mikrofon nahe an der Haut etwa 1–1,5cm vom Mundwinkel entfernt befinden und auf diesen ausgerichtet sein. Schieben Sie den Tropfschutzring so dicht wie möglich an die Kapsel. Verwenden Sie beim Einsatz im Freien und für weniger P-Pops einen der mitgelieferten Windschütze. Anpassung des DE10x/50x/60x-Mikrofons25DE10x/DE50x/DE60 x-Kopfbügelmikrofon ENFRDEESIT Adapterkabel Im Lieferumfang der DE10x/DE50x/DE60x-Mikrofone sind vier Kabel mit Adaptern für die gängigsten drahtlosen Bodypack-Sender enthalten. Klinkenstecker 3,5mm Kompatibel mit drahtlosen Systemen von Sennheiser

4-Pin Kompatibel mit den meisten drahtlosen Systemen von Audio-Technica

TA3F Kompatibel mit den Samson-Produktserien AirLine ATX und Concert sowie den meisten drahtlosen Systemen von AKG

TA4F Kompatibel mit den meisten drahtlosen Systemen von Shure ®26 Verbinden des Kabels mit dem Headset:

1. Wählen Sie das Kabel mit dem Adapter für

Ihr drahtloses System aus.

2. Führen Sie das Kabel zum

Gewindeanschluss auf der Rückseite des DE10x/DE50x/DE60x-Mikrofons und schrauben Sie es dann an das Headset. Das Kabel sollte nicht zu fest verschraubt sein.

Befestigen Sie den mitgelieferten Kleiderclip hinten an Ihrem Kragen und führen Sie das Mikrofonkabel vom DEx-Headset zum drahtlosen Bodypack. Das Kabel sollte lang genug sein, dass Sie Ihren Kopf drehen können. Adapterkabel27DE10x/DE50x/DE60 x-Kopfbügelmikrofon ENFRDEESIT Positionierung des Mikrofons Positionieren Sie das Mikrofonelement des DE60x etwa 0,5-2,5cm hinter Ihrem Mundwinkel. Da das DE60x eine unidirektionale Richtcharakteristik hat, hängt die Qualität der tiefen Frequenzen von der Positionierung des Mikrofons in Bezug zur Schallquelle ab. Das DE10x und das DE50x sind omnidirektional und können weiter vom Mund entfernt positioniert werden. Wenn das Mikrofon jedoch zu weit von Ihrem Mund entfernt ist, müssen Sie die Verstärkung erhöhen und die Isolierung verringern. Platzieren Sie das Mikrofon nicht direkt vor dem Mund, um Atemgeräusche und P-Pops zu vermeiden. Das Mikrofon sollte sich auch nicht direkt an der Wange befinden, da dies zu Nebengeräuschen führen kann.28 Spezifikationen DE10x Mikrofonelement Back-Elektret-Kondensator Richtcharakteristik Kugel (omnidirektional) Frequenzbereich 20 Hz – 20 kHz Empfindlichkeit -45dB 1V/Pa bei 1kHz ±3dB Ausgangsimpedanz 2kΩ ±30% Maximaler Schalldruck 130dB Eigenrauschen 30dB(A) Dynamikbereich 100dB Betriebsspannung 1,5 – 12VDC Kabel: ø1,4mm x 1,2m Gewicht 13 g Kapselabmessung ø3mm Mitgelieferte Adapterkabel 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör (4) Windschütze, Kleiderclip, Tragetasche DE50x Mikrofonelement Back-Elektret-Kondensator Richtcharakteristik Kugel (omnidirektional) Frequenzbereich 20 Hz – 20 kHz Empfindlichkeit -35 ±3dB 1V/Pa bei 1kHz Ausgangsimpedanz 2kΩ ±30% Maximaler Schalldruckpegel 140 dB Eigenrauschen 30dB(A) Dynamikbereich 110dB Betriebsspannung 1,5 – 12VDC Kabel ø1,4mm x 1,2m29DE10x/DE50x/DE60 x-Kopfbügelmikrofon ENFRDEESIT Gewicht 13 g Kapselabmessung ø2,5mm Mitgelieferte Adapterkabel 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör (4) Windschütze, Kleiderclip, Tragetasche DE60x Mikrofonelement Back-Elektret-Kondensator Kapselabmessung 7,35mm Richtcharakteristik Niere (unidirektional) Frequenzgang 50Hz – 18kHz Empfindlichkeit -45dB 1 V/Pa ±3dB bei 1kHz Ausgangsimpedanz 2kΩ ±30% Maximaler Schalldruckpegel 135dB Betriebsspannung 0,8 – 5VDC Kabel: 4x ø1,4mm x 1,2m Gewicht 13 g Kapselabmessungen (LxTxH) 5,3” x 4” x 2,7” / 135mm x 101,2mm x 68,2mm Mitgelieferte Adapterkabel 1/8” (3,5-mm-Klinkenstecker), Hirose

TA4F Zubehör (4) Windschütze, Kleiderclip, Tragetasche Spezifikationen30 Spezifikationen DE10x DE50x Richtcharakteristik Frequenzgang

031DE10x/DE50x/DE60 x-Kopfbügelmikrofon ENFRDEESIT Spezifikationen Richtcharakteristik Frequenzgang
