MANUAL DE USUARIO DE60x SAMSON

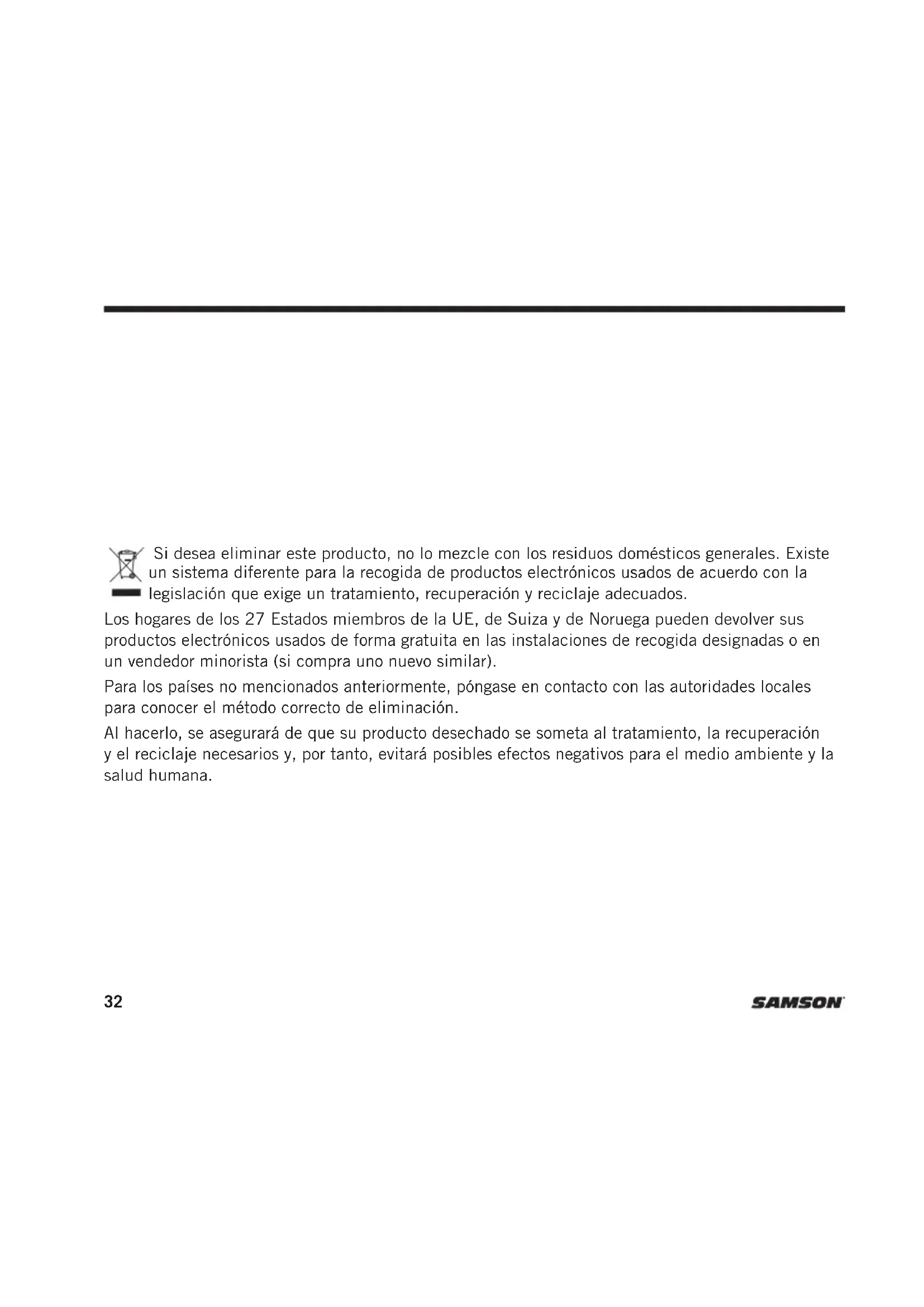

DE60x32 Si desea eliminar este producto, no lo mezcle con los residuos domésticos generales. Existe un sistema diferente para la recogida de productos electrónicos usados de acuerdo con la legislación que exige un tratamiento, recuperación y reciclaje adecuados. Los hogares de los 27 Estados miembros de la UE, de Suiza y de Noruega pueden devolver sus productos electrónicos usados de forma gratuita en las instalaciones de recogida designadas o en un vendedor minorista (si compra uno nuevo similar). Para los países no mencionados anteriormente, póngase en contacto con las autoridades locales para conocer el método correcto de eliminación. Al hacerlo, se asegurará de que su producto desechado se someta al tratamiento, la recuperación y el reciclaje necesarios y, por tanto, evitará posibles efectos negativos para el medio ambiente y la salud humana.33Micrófonos de diadema DE10x/DE50x/DE60x ENFRDEESIT Enhorabuena por su compra del micrófono de diadema Samson DEx. El DE10x y el DE50x cuentan con un patrón de captación omnidireccional que ofrece una respuesta de frecuencia lineal fuera del eje, lo que da como resultado un sonido claro y articulado perfecto para aplicaciones de difusión, culto, presentación, teatro y fitness. El DE60x tiene un patrón de captación unidireccional, que proporciona un magnífico aislamiento, lo que se traduce en una mayor ganancia antes de la retroalimentación con un sonido claro y articulado en aplicaciones de sonido en directo. Los micrófonos de diadema DEx iincluyen cuatro cables adaptadores desmontables: 1/8" [3,5mm], Hirose® 4-pines, Switchcraft® TA3F, Switchcraft® TA4F para la compatibilidad con los productos Samson inalámbricos así como con los transmisores inalámbricos más populares. El pack incluye cuatro paravientos, un clip para el cuello y una funda protectora de transporte. Los micrófonos DEx tienen conectores chapados en oro, revestimiento resistente a la humedad y rejilla de malla de acero inoxidable. Son resistentes al agua/el sudor con una clasificación IP65. Además, hay un anillo de protección contra la humedad para proteger aún más la cápsula y garantizar un rendimiento fiable. Si tiene alguna pregunta o comentario sobre el micrófono de diadema DEx o cualquier otro producto de Samson, no dude en ponerse en contacto con nosotros en [e-mail]. Introducción34 Los auriculares pueden cambiar de tamaño al deslizar los ganchos de las orejas para que se ajusten bien a su cabeza. Si el auricular está flojo y no se mantiene en su sitio, deslice los cables del gancho de la oreja hacia atrás para que quede más ajustado. Ajuste la posición del micrófono al sujetar el cable del gancho de la oreja izquierda y deslice el brazo hacia delante o hacia atrás. Para obtener un rendimiento óptimo, el micrófono debe estar cerca de la piel y hacia la comisura de la boca, aproximadamente a media pulgada de distancia. Coloque el anillo de protección contra la humedad lo más cerca posible de la cápsula. Para el uso en exteriores y para ayudar a reducir el petardeo, instale uno de los paravientos incluidos. Cómo colocar el micrófono DE10x/50x/60x35Micrófonos de diadema DE10x/DE50x/DE60x ENFRDEESIT Cables de conexión Los DE10x/DE50x/DE60x incluyen cuatro cables con adaptadores para algunos de los transmisores de cuerpo de micrófono inalámbricos más populares. Conector de 3,5mm Funciona con los sistemas inalámbricos Sennheiser

Funciona con la mayoría de los sistemas inalámbricos Audio-Technica

TA3F Funciona con la serie ATX de Samson AirLine, la serie Concert y la mayoría de los sistemas inalámbricos AKG

TA4F Funciona con la mayoría de los sistemas inalámbricos Shure ®36 Para conectar el cable a los auriculares:

1. Elija el cable y el conector adecuados que

funcionen con su sistema inalámbrico.

2. Alinee el cable con el terminal roscado de

la parte posterior del DE10x/DE50x/DE60x y enrósquelo en el auricular. No apriete demasiado el cable.

3. Fije el clip de cuello incluido en la parte

posterior del cuello de su camisa y pase el cable del micrófono desde el auricular DEx hasta el paquete corporal inalámbrico. Deje suficiente cable para permitirle girar la cabeza de lado a lado. Cables de conexión37Micrófonos de diadema DE10x/DE50x/DE60x ENFRDEESIT Colocación del micrófono Coloque el elemento de micrófono del DE60x a una distancia de entre 6 y 25mm (0,25" - 1") por detrás de la comisura de la boca. Dado que el DE60x es una cápsula unidireccional, las características de las bajas frecuencias cambiarán en función de la posición del micrófono respecto a la fuente de sonido. Las DE10x y DE50x son cápsulas omnidireccionales y pueden colocarse más lejos de la boca. Sin embargo, si el micrófono está demasiado lejos de su boca tendrá que aumentar la ganancia y reducir el aislamiento. No coloque el micrófono directamente delante de su boca para evitar el ruido de la respiración y los petardeos. Para minimizar el ruido adicional, no coloque el micrófono apretado contra su mejilla.38 Especificaciones DE10x Elemento Condensador de electreto trasero Patrón polar Omnidireccional Respuesta en frecuencia 20Hz-20KHz Sensibilidad -45dBV/Pa a 1kHz ±3dB Impedancia de salida 2kΩ ±30% SPL máximo 130dB Ruido propio 30dB(A) Rango dinámico 100dB Tensión de funcionamiento 1,5-12VCC Cable ø1,4mm*1,2m Peso: 13g Dimensión de la cápsula ø3mm Cables adaptadores incluidos 1/8" (3,5mm), Hirose

TA4F Accesorios (4) Paravientos, pinza para el cuello de la ropa, maletín de transporte DE50x Elemento Condensador de electreto trasero Patrón polar Omnidireccional Respuesta en frecuencia 20Hz-20KHz Sensibilidad -35 ±3dB 1V/Pa/a 1kHz Impedancia de salida 2kΩ ±30% SPL máximo 140dB Ruido propio 30dB(A) Rango dinámico 110dB Tensión de funcionamiento 1,5-12VCC Cable ø1,4mm*1,2m Peso 13g39Micrófonos de diadema DE10x/DE50x/DE60x ENFRDEESIT Dimensión de la cápsula ø2,5mm Cables adaptadores incluidos 1/8" (3,5mm), Hirose

TA4F Accesorios (4) Paravientos, pinza para el cuello de la ropa, maletín de transporte DE60x Elemento Condensador de electreto trasero Dimensión de la cápsula 7,35mm Patrón polar Cardioide (unidireccional) Respuesta en frecuencia 50Hz-18KHz Sensibilidad -45dB 1V/Pa ±3dB a 1kHz Impedancia de salida 2kΩ ±30% SPL máximo 135dB Tensión de funcionamiento 0,8-5VCC Cable 4x ø1,4mm*1,2m Peso 13g Dimensiones de la cápsula (long. x prof. x alt.) 5,3" x 4" x 2,7" / 135mm x 101,2mm x 68,2mm Cables adaptadores incluidos 1/8" (3,5mm), Hirose

TA4F Accesorios (4) Paravientos, pinza para el cuello de la ropa, maletín de transporte Especificaciones40 Especificaciones DE10x DE50x Patrón polar Respuesta en frecuencia

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz

Patrón polar Respuesta en frecuencia

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz

041Micrófonos de diadema DE10x/DE50x/DE60x ENFRDEESIT Especificaciones Patrón polar Respuesta en frecuencia

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz
