BEDIENUNGSANLEITUNG DVD-LS70EG PANASONIC

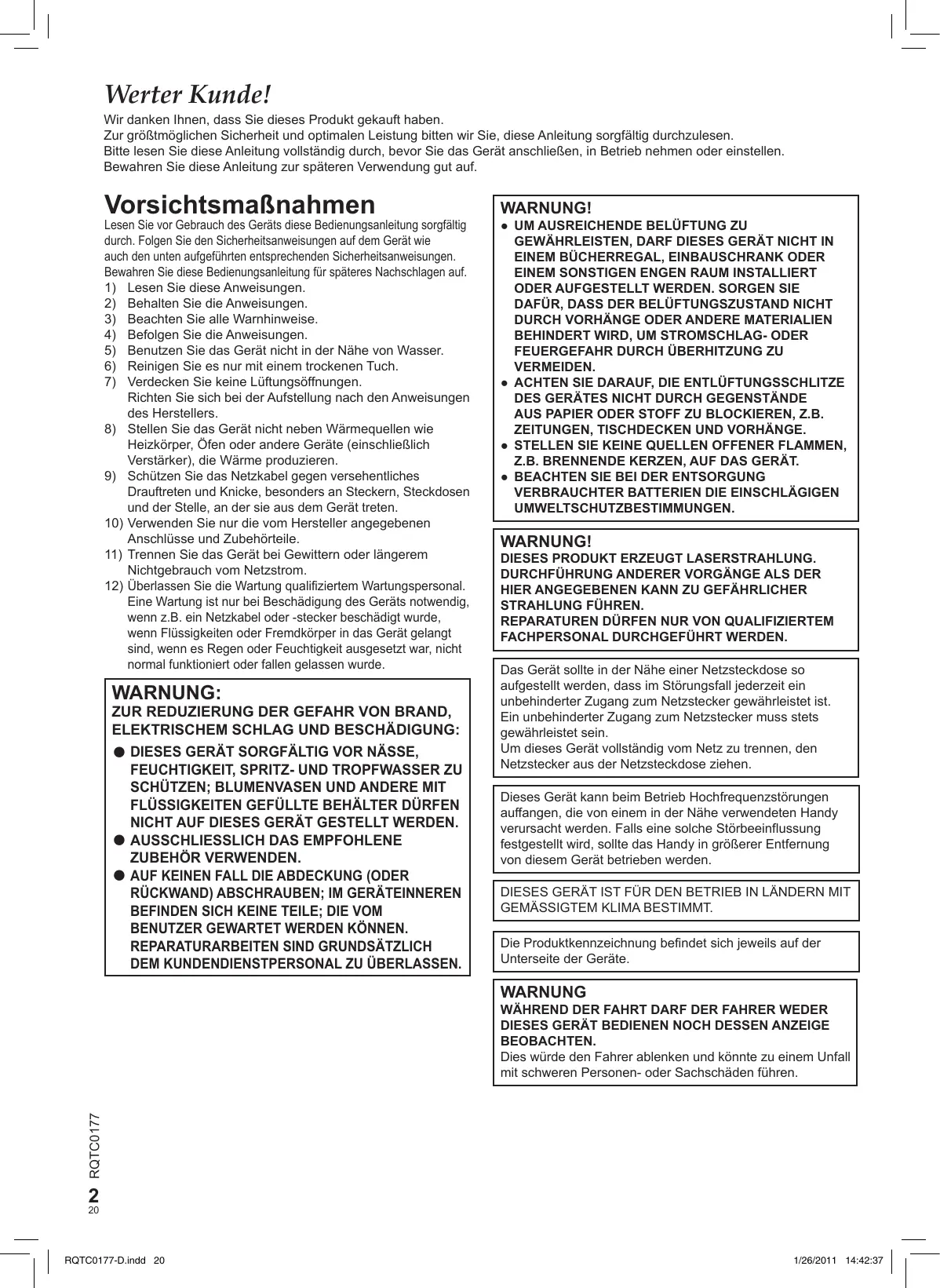

RQTC0177-D.indd 19 1/26/2011 14:17:22 Werter Kunde! Wir danken Ihnen, dass Sie dieses Produkt gekauft haben. Zur größtmöglichen Sicherheit und optimalen Leistung bitten wir Sie, diese Anleitung sorgfältig durchzulesen. Bitte lesen Sie diese Anleitung vollständig durch, bevor Sie das Gerät anschließen, in Betrieb nehmen oder einstellen. Bewahren Sie diese Anleitung zur späteren Verwendung gut auf. Vorsichtsmaßnahmen Lesen Sie vor Gebrauch des Geräts diese Bedienungsanleitung sorgfältig durch. Folgen Sie den Sicherheitsanweisungen auf dem Gerät wie auch den unten aufgeführten entsprechenden Sicherheitsanweisungen. Bewahren Sie diese Bedienungsanleitung für späteres Nachschlagen auf.

1) Lesen Sie diese Anweisungen.

2) Behalten Sie die Anweisungen.

3) Beachten Sie alle Warnhinweise.

4) Befolgen Sie die Anweisungen.

5) Benutzen Sie das Gerät nicht in der Nähe von Wasser.

6) Reinigen Sie es nur mit einem trockenen Tuch.

7) Verdecken Sie keine Lüftungsöffnungen.

Richten Sie sich bei der Aufstellung nach den Anweisungen des Herstellers.

8) Stellen Sie das Gerät nicht neben Wärmequellen wie

Heizkörper, Öfen oder andere Geräte (einschließlich Verstärker), die Wärme produzieren.

9) Schützen Sie das Netzkabel gegen versehentliches

Drauftreten und Knicke, besonders an Steckern, Steckdosen und der Stelle, an der sie aus dem Gerät treten.

10) Verwenden Sie nur die vom Hersteller angegebenen

Anschlüsse und Zubehörteile.

11) Trennen Sie das Gerät bei Gewittern oder längerem

Nichtgebrauch vom Netzstrom.

12) Überlassen Sie die Wartung qualifiziertem Wartungspersonal.

Eine Wartung ist nur bei Beschädigung des Geräts notwendig, wenn z.B. ein Netzkabel oder -stecker beschädigt wurde, wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangt sind, wenn es Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde. WARNUNG: ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG: ● DIESES GERÄT SORGFÄLTIG VOR NÄSSE,

FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN.

BEFINDEN SICH KEINE TEILE; DIE VOM

BENUTZER GEWARTET WERDEN KÖNNEN.

REPARATURARBEITEN SIND GRUNDSÄTZLICH

DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN. WARNUNG!

● UM AUSREICHENDE BELÜFTUNG ZU

GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN

EINEM BÜCHERREGAL, EINBAUSCHRANK ODER

EINEM SONSTIGEN ENGEN RAUM INSTALLIERT

DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT

DURCH VORHÄNGE ODER ANDERE MATERIALIEN

BEHINDERT WIRD, UM STROMSCHLAG- ODER

FEUERGEFAHR DURCH ÜBERHITZUNG ZU

● ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE

DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE. ● STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.

● BEACHTEN SIE BEI DER ENTSORGUNG

VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN

UMWELTSCHUTZBESTIMMUNGEN. WARNUNG! DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER

HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER

FACHPERSONAL DURCHGEFÜHRT WERDEN. Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist. Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein. Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen. Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden. DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT. Die Produktkennzeichnung befindet sich jeweils auf der Unterseite der Geräte. WARNUNG RQTC0177 WÄHREND DER FAHRT DARF DER FAHRER WEDER DIESES GERÄT BEDIENEN NOCH DESSEN ANZEIGE BEOBACHTEN. Dies würde den Fahrer ablenken und könnte zu einem Unfall mit schweren Personen- oder Sachschäden führen.

RQTC0177-D.indd 20 1/26/2011 14:42:37 1 Akkupack (Lithium-Ionen-Akkupack) ● Verwenden Sie dieses Gerät zum Aufladen des Akkupacks. ● Das Akkupack darf nicht mit anderen Geräten außer dem dafür vorgesehenen Player verwendet werden. ● Betreiben Sie den Player nicht im Freien, wenn es schneit oder regnet. (Das Akkupack ist nicht wasserdicht.) ● Achten Sie darauf, die Kontakte von Schmutz, Sand, Flüssigkeiten und Fremdkörpern freizuhalten. ● Bringen Sie keine Metallgegenstände in Kontakt mit den Polen (+ und -). ● Versuchen Sie auf keinen Fall, den eingebauten Akku oder das Akkupack zu zerlegen oder nachzugestalten, erhitzen Sie sie nicht und werfen Sie sie nicht ins Feuer. ● Niemals starker Hitze oder offenem Feuer aussetzen. ● Lassen Sie Batterien niemals über längere Zeit in einem geschlossenen Fahrzeug in direkter Sonneneinstrahlung liegen. ● Bei der Lagerung des Akkupacks darf die Umgebungstemperatur 60°C nicht überschreiten. 2 Lithium-Knopfzelle ● Legen Sie die Lithium-Knopfzelle polaritätsrichtig in das Batteriefach ein. ● Bringen Sie keine Metallgegenstände in Kontakt mit den (+ und -). ● Nicht aufladen, zerlegen, modifizieren, erhitzen oder verbrennen. ● Halten Sie die Lithium-Knopfzelle außer Reichweite von Kindern. ● Niemals starker Hitze oder offenem Feuer aussetzen. ● Lassen Sie Batterien niemals über längere Zeit in einem geschlossenen Fahrzeug in direkter Sonneneinstrahlung liegen. Falls Elektrolyt mit Körperteilen oder Kleidungsstücken in Berührung gerät, spülen Sie die betroffenen Stellen unverzüglich unter fließendem Wasser ab. Falls Elektrolyt in die Augen gerät, dürfen Sie diese auf keinen Fall reiben. Spülen Sie die Augen gründlich unter fließendem Wasser aus und suchen Sie dann unverzüglich einen Arzt auf. 3 Entsorgen von Batterien Bitte beachten Sie die einschlägigen Vorschriften zur Entsorgung von Batterien. Vorsichtshinweise zum Gebrauch von Kopf- oder Ohrhörern ● Verwenden Sie Kopf- und Ohrhörer nicht mit hoher Lautstärke. Gehörexperten raten von einem längerem Gebrauch ab. ● Wenn Sie ein Klingeln in den Ohren hören, verringern Sie die Lautstärke oder setzen Sie den Kopf- bzw. Ohrhörer ab. ● Verwenden Sie keine Kopf- oder Ohrhörer, während Sie ein Fahrzeug steuern. Dies kann den Straßenverkehr gefährden und ist in vielen Gebieten sogar verboten. ● Seien Sie in potenziell gefährlichen Situationen besonders aufmerksam oder setzen Sie Kopf- bzw. Ohrhörer ab. ● Auch wenn Ihre Kopf- oder Ohrhörer vom offenen Typ sind und Außengeräusche durchlassen, drehen Sie die Lautstärke nie so hoch, dass Sie nicht mehr hören, was um Sie herum geschieht. ● Zu hoher Schalldruck von Ohr- oder Kopfhörern kann zu Gehörschäden oder zum Gehörverlust führen. ● Das Hören voller Lautstärke über längere Zeiträume kann zu Gehörschäden führen. Verwenden Sie unbedingt die mitgelieferten oder empfohlenen Kopf- bzw. Ohrhörer. Beachten Sie folgende Punkte: ● Verwenden Sie keine entzündlichen Insektensprays in der Nähe des Geräts. ● Drücken Sie nicht auf das LCD-Display. ● Berühren Sie weder die Linsen noch sonstige Teile der Lasertonabnahme. Das Gerät darf nicht an folgenden Orten betrieben werden: ● An Orten mit Sand wie beispielsweise Stränden. ● Auf Kissen, Sofas oder Geräten, die eine hohe Betriebstemperatur erreichen (z.B. auf Verstärkern). Das Gerät darf nicht in einem Kraftfahrzeug ohne Belüftung gelassen oder direktem Sonnenlicht und hohen Temperaturen ausgesetzt werden. Hinweis zur wiederaufladbaren Batterie DEUTSCH Batterien Verhinderung von Schäden Diese Batterie ist als wiederverwertbar gekennzeichnet. Bitte beachten Sie den lokalen Vorschriften zur Wiederverwertung. Netzadapter Dieser Netzadapter ist für den Betrieb mit 100 V bis 240 V Wechselspannung vorgesehen. Zur Beachtung ● Bitte besorgen Sie sich einen geeigneten Zwischenstecker, falls die Ausführung des Netzsteckers nicht mit der Ausführung der Netzsteckdosen in Ihrem Land übereinstimmt. Warnung Feuer-, Explosions- und Verbrennungsgefahr. Nicht zerlegen oder auseinandernehmen. Batterien nicht über die folgenden Temperaturen erhitzen oder einäschern. Batterie (Knopfzelle) 100 °C Batteriepack 60 °C ACHTUNG Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie nur mit einem äquivalentem vom Hersteller empfohlenem Typ. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers. Warnung Die Knopfzelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich ärztliche Behandlung aufsuchen. RQTC0177 Das Gerät sollte während des Betriebs nicht für einen längeren Zeitraum auf Ihrem Schoß liegen. Da es eine hohe Betriebstemperatur erreichen kann, ziehen Sie sich möglicherweise Verbrennungen zu.

• RQTC0177-D.indd 21 1/26/2011 14:42:37 Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. Inhaltsverzeichnis Erste Schritte Vorsichtsmaßnahmen p. 2
• Zubehör p. 5
• Vorbereitungen Einsetzen der Batterie p. 6
• Aufladen der Batterie p. 6
• Einstellen des LCD-Winkels p. 6
• Abspiel bare Discs p. 7
• Wiedergabe Abspielen von Discs p. 8
• Nützliche Funktionen p. 11
• Geräte wechseln p. 11
• Abspielen einer CD, Daten-CD und USB-Stick/Gerät p. 11
• Übergangseffekt p. 12
• Über DivX® VOD Inhalt p. 12
• Über die Wiedergabe von DivX-Untertiteltext p. 13
• Tipps zur Erstellung von Daten-Discs p. 13
• Einstellungen Verwendung der Bildschirmmenüs p. 14
• Ändern der Player-Grundeinstellungen p. 15
• Verwendung in verschiedenen Situationen Verwendung in einem Fahrzeug p. 16
• Verwendung des Geräts mit anderen Geräten p. 16
• Hinweise Wartung/Pflege p. 17
• Technische Daten p. 17
• Anleitung zur Fehlersuche und -behebung p. 18
• Häufig gestellte Fragen Index Innenseite des hinteren Umschlagblatts [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. RQTC0177 p. 19

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

RQTC0177-D.indd 22 1/26/2011 14:42:40 Zubehör Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. Optional DVD-LS92 DY-DB20 DY-DB30 DVD-LS70 CGR-H711 CGR-H712 Die MPEG Layer-3 Audio-Codiertechnologie wurde von Fraunhofer IIS and Thomson lizensiert. DivX®, DivX Certified® und die zugehörigen Logos sind eingetragene Warenzeichen von DivX, Inc. und werden unter Lizenz verwendet. DivX®, DivX Certified® and associated logos are trademarks of DivX, Inc. and are used under license. RQTC0177 ● Die Wiedergabezeit ist vom Batteriepack abhängig und kann entsprechend variieren. [→ 6, Ungefähre Aufladeund Wiedergabezeiten (Stunden)] Dieses Gerät verfügt über eine eingebaute Kopierschutztechnologie, die durch US-Patente und andere geistige Eigentumsrechte der Rovi Corporation geschützt ist. Gegentechnik und Zerlegen sind verboten. DEUTSCH Mitgeliefert “DVD Logo” ist ein Markenzeichen der DVD Format/Logo Licensing Corporation. Erste Schritte 1 Fernbedienung (N2QAYC000040) 1 Batterie (Knopfzelle) für Fernbedienung (für den Ersatz → 10) 1 Audio-/Videokabel 1 AC-Adapter 1 Netzkabel ● Nur zur Verwendung mit diesem Gerät. Verwenden Sie diese nicht mit anderen Geräten. Verwenden Sie auch niemals Kabel von anderen Geräten mit diesem Gerät. 1 KFZ-DC-Adapter 1 Wiederaufladbares Batteriepack

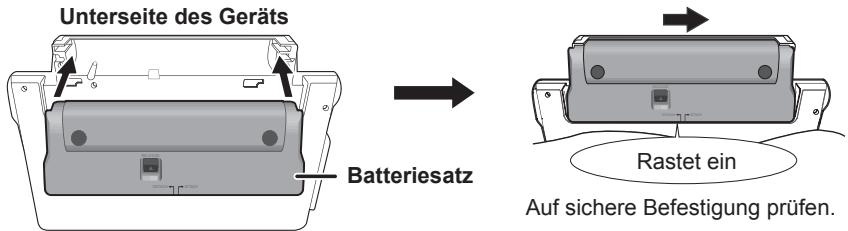

RQTC0177-D.indd 23 1/28/2011 09:17:52 Vorbereitungen Einsetzen der Batterie (Bei ausgeschaltetem Gerät) g Entnahme Die gezeigten Abbildungen stammen vom Modell DY-DB20; jedoch sind die Schritte für die anderen Batterien (→ 5) die gleichen. ● Schalten Sie das Gerät vor Entnahme des Batteriesatzes aus. Unterseite des Geräts

RELEASE RELEASE DETACH ATTACH DETACH Rastet ein RELEASE DETACH Batteriesatz ATTACH ATTACH Gedrückt halten Auf sichere Befestigung prüfen. Bei längerem Nichtgebrauch ● Entfernen Sie das Batteriepack (→ oben). (Auch wenn das Gerät ausgeschaltet ist, fließt eine geringe Spannung durch das Gerät. Dies kann zu Fehlfunktionen führen.) ● Batterie für Wiederverwendung aufladen. Aufladen der Batterie Bei Anschluss des Netzkabels an eine Netzsteckdose (die Anzeige [^] leuchtet) befindet sich das Gerät im elektrischen Bereitschaftszustand. Solange der Netzadapter an eine Netzsteckdose angeschlossen ist, führt der Primärkreis des Gerätes ständig Strom. Strom sparen Das Gerät verbraucht 0,5 W Strom, auch wenn es ausgeschaltet ist. Wenn das Gerät längere Zeit nicht benutzt werden soll, trennen Sie das Netzteil von der Netzsteckdose. Der Akku ist beim Kauf nicht aufgeladen. Laden Sie ihn vor der ersten Verwendung auf. Netzkabel (mitgeliefert) DC IN Netzteil (mitgeliefert) ● Wenn Sie das Netzteil an eine Netzsteckdose anschließen, können Sie das Gerät auch verwenden, ohne es zu laden. ● Sie können das Gerät auch ohne Aufladung einsetzen, indem Sie es an den KFZ-DC-Adapter anschließen. (→ 16, Schließen Sie den mitgelieferten Adapter für Zigarettenanzünder an) An Netz-Steckdose Beendet Gestartet erlischt → leuchtet* [CHG] leuchtet → erlischt

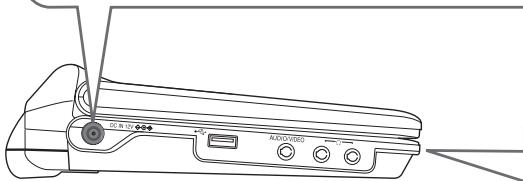

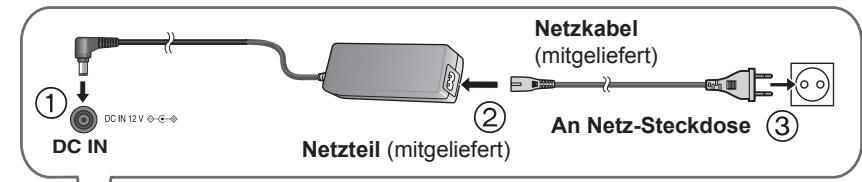

• Nur beim Aufladen mit dem Gerät aus. [^]-Anzeige Ist das Gerät an die AC-Netzspannung angeschlossen, leuchtet diese Anzeige im Standby-Modus auf und erlischt, wenn das Gerät eingeschaltet wird. CHG Ladezeit:

• unten, Ungefähre Auflade- und Wiedergabezeiten (Stunden) Trennen Sie nach Beendigung den Netzstecker vom Netzstrom. Einstellen des LCD-Winkels ● Beim Bewegen des Geräts: LCD schließen. Nicht am LCD festhalten. ● Funktionen, die mit Hilfe der Tasten am Gerät bedient werden, stehen bei geschlossenem LCD nicht zur Verfügung. Standard LCD öffnen Ungefähre Auflade- und Wiedergabezeiten (Stunden) RQTC0177 Batteriesatz

Aufladen (Bei ausgeschaltetem Gerät) (bei 20 °C) Wiedergabe (bei Raumtemperatur, Kopfhörerbetrieb) LCD-Helligkeit

● Die links angegebenen Zeiten können je nach Verwendungsbedingungen abweichen. ● Zum Ändern der LCD-Helligkeit (→ 11).

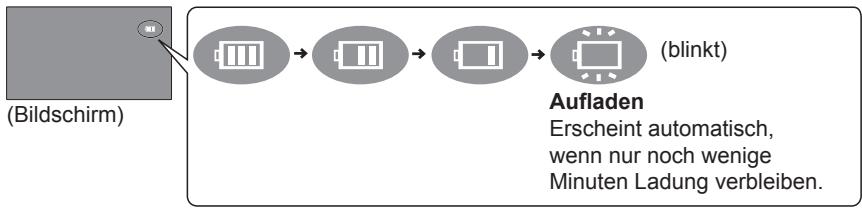

RQTC0177-D.indd 24 1/26/2011 14:42:43 Prüfen der verbleibenden Batterieladung Wenn das Gerät eingeschaltet ist (→ 8) und über das Batteriepack versorgt wird Drücken Sie [DISPLAY], um den LCD zu prüfen (Anzeige für wenige Sekunden). (blinkt) Aufladen Erscheint automatisch, wenn nur noch wenige Minuten Ladung verbleiben. (Bildschirm) DEUTSCH Abspiel bare Discs Kommerzielle Discs DVD-Video In dieser Anweisung bezeichnet als DVD-V Video CD Hochqualitative Film- und Musik-Discs Musik-Discs mit Video Einschließlich SVCD (entspricht IEC62107) VCD

g Nicht mit diesem Gerät abspielbare Discs Anmerkungen Erste Schritte Disc Logo Blu-ray, HD-DVD, AVCHD-Discs, DVD-Audio, Version 1.0 von DVD-RW, DVD-RAM, DVD-VR, CDV, CD-G, SACD, PhotoCD, auf dem Markt erhältliche “Chaoji VCD” einschließlich CVD, DVCD und SVCD, die nicht entsprechen IEC62107. Musik-Discs

Gebrannte Disc (O: Verfügbar —: Nicht verfügbar) Disc Logo Mit einem DVD-Recorder etc. erstellt. DVD-V *

Mit einem PC o.ä. aufgenommen Notwendigkeit des Finalisierens*3 MP3 JPEG DivX

Notwendig*4 DVD-R/RW DVD-R DL RQTC0177 ● Je nach Disc-Typ, Zustand der Aufzeichnung, Aufzeichnungsverfahren und Erstellungsart der Dateien kann es vorkommen, dass nicht alle oben aufgelisteten Discs mit diesem Gerät abgespielt werden können (→ 13, Tipps zur Erstellung von Daten-Discs). *1 Dieses Gerät kann CD-R/RWs wiedergeben, die im CD-DA oder Video CD-Format aufgezeichnet wurden. *2 Discs, die mit DVD-Recordern oder DVD-Videokameras etc. mit dem DVD-Video-Format erstellt wurden. Für +R/+RW und +R DL: Discs, die in einem vom DVD-Video-Format abweichenden Format erstellt wurden, daher können einige Funktionen nicht verwendet werden. *3 Ein Vorgang, der die Wiedergabe auf kompatiblen Geräten ermöglicht. Um eine Disc wiederzugeben, die auf diesem Gerät als “Notwendig” angezeigt wird, muss die Disc zuerst auf dem Gerät, mit dem sie aufgezeichnet werden, finalisiert werden. *4 Ein Schließen der Sitzung reicht ebenfalls aus.

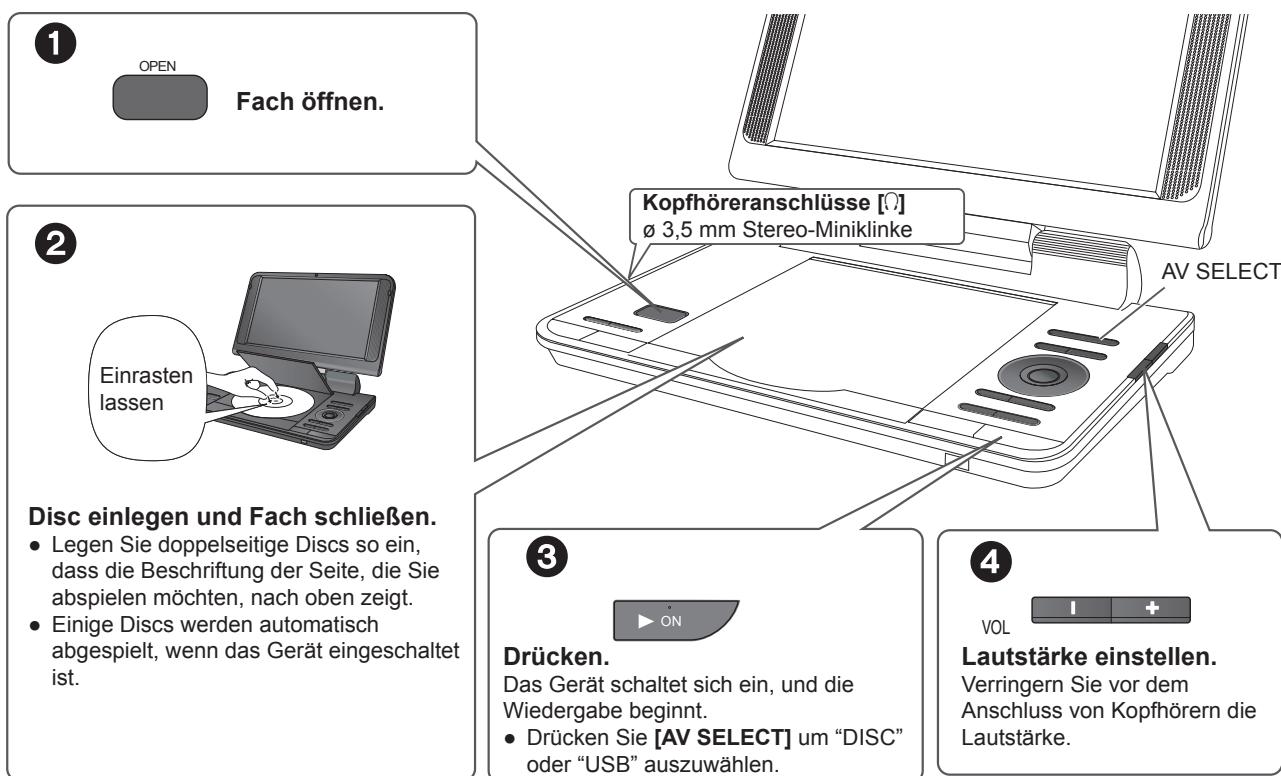

RQTC0177-D.indd 25 1/26/2011 14:42:49 Abspielen von Discs OPEN Fach öffnen. Kopfhöreranschlüsse [W] ø 3,5 mm Stereo-Miniklinke AV SELECT Einrasten lassen Disc einlegen und Fach schließen. ● Legen Sie doppelseitige Discs so ein, dass die Beschriftung der Seite, die Sie abspielen möchten, nach oben zeigt. ● Einige Discs werden automatisch abgespielt, wenn das Gerät eingeschaltet ist.

Drücken. Das Gerät schaltet sich ein, und die Wiedergabe beginnt. ● Drücken Sie [AV SELECT] um “DISC” oder “USB” auszuwählen. VOL Lautstärke einstellen. Verringern Sie vor dem Anschluss von Kopfhörern die Lautstärke. Zum Ändern der Sprache auf dem Display → 15, Register “Sprache” Im Stopmodus schaltet sich das Gerät nach etwa 15 Minuten (etwa 5 Minuten bei Betrieb mit dem Batteriepack) automatisch ab. Die Gesamtanzahl der Titel wird möglicherweise bei +R/+RW nicht korrekt angezeigt. Falls ein Problem auftritt, schlagen Sie bitte im Abschnitt zur Fehlersuche nach (→ 18). Während des Abspielens einer DTS-Quelle sind keine Töne aus den Lautsprechern zu hören. Wählen sie eine andere Audio-Quelle aus (z.B. Dolby Digital). Hinweis RQTC0177 DISCS DREHEN SICH WEITER, WÄHREND DIE MENÜS ANGEZEIGT WERDEN. Drücken Sie [g –OFF], wenn Sie fertig sind, um den Motor des Geräts zu schonen.

RQTC0177-D.indd 26 1/26/2011 14:43:15 Bedienvorgänge Gerät einschalten/ Wiedergabe Pause Drücken Sie [q ON], um die Wiedergabe neu zu starten. Die Position ist gespeichert, wenn Sie sie zum 1. Mal drücken. ● Drücken Sie [q ON] um die Wiedergabe fortzusetzen. (Wiedergabe fortsetzen) Nach dem Öffnen des CD-Fachs oder nach Drücken von [g –OFF] ist die Speicherung gelöscht. Gerät ausschalten Drücken und halten Sie den Knopf, bis dass das Gerät sich ausschaltet. Überspringen Drücken Sie [u, i]. Suchlauf [u, i] gedrückt halten. Drücken Sie [q ON], um zur normalen Wiedergabe zurückzukehren. Langsame Wiedergabe [u, i] im Pausenzustand gedrückt halten. [i] im Pausenzustand gedrückt halten. Drücken Sie [q ON], um zur normalen Wiedergabe zurückzukehren. Hauptmenü DEUTSCH Stopp OFF TOP MENU Bei ausgeschaltetem Gerät: Hier drücken; das Gerät wird eingeschaltet und das Abspielen beginnt. Bei eingeschaltetem Gerät: Drücken, und die Wiedergabe beginnt. DVD-V Wiedergabe

VCD DivX DVD-V Anzeigen des Hauptmenüs einer Disc. DVD-V MENU RETURN Menü Anzeigen eines Discmenüs. VCD Schalten Sie PBC ein/aus. Navigations-Menü MP3 JPEG DivX Zurück Zurück zum vorherigen Menü. VCD (mit Wiedergabesteuerung) Zurück zum Menü. Menübedienung Drücken Sie [e r w q] und [OK] zum Einstellen. Nummernwahl VCD (Betrieb mit PBC ausgeschaltet) Drücken Sie [DISPLAY], um die Bildschirmmenüs anzuzeigen. Drücken Sie [e r], um den Eintrag auszuwählen. Drücken Sie [w q], um eine Zahl einzugeben. Drücken Sie [OK]. EinzelbildWeiterschaltung DVD-V Wenn Pause gedrückt ist, drücken Sie [q] oder [h] für vorwärts, oder [w] für Rückwärtslauf. VCD DivX Wenn Pause eingeschaltet ist, drücken Sie [h] nur für vorwärts. RQTC0177

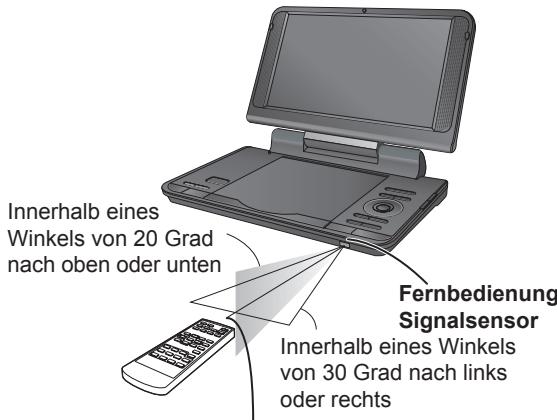

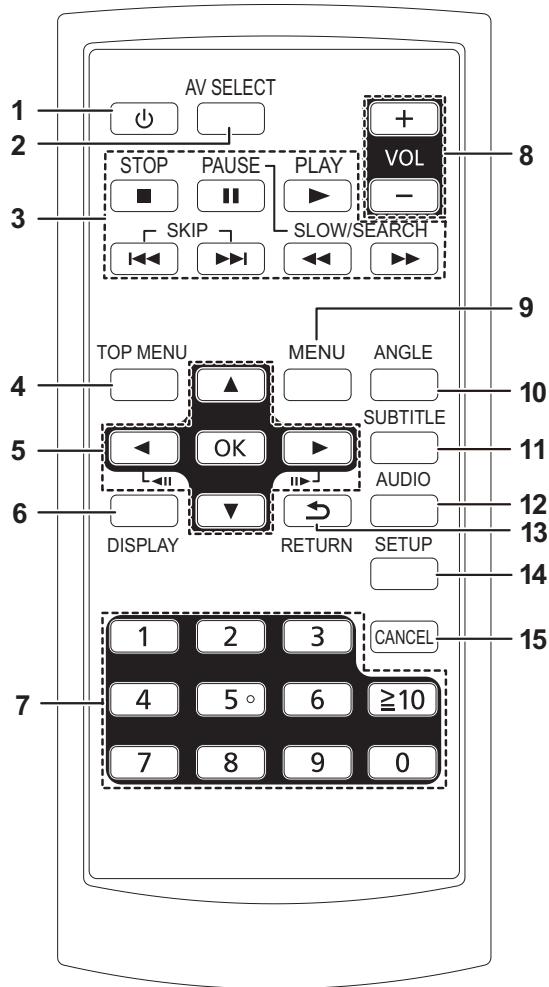

RQTC0177-D.indd 27 1/26/2011 14:43:21 Fernbedienung 1 Ein-/Ausschalten des Geräts (→ 8) ● Sie können das Gerät nicht einschalten, wenn Sie den Batterie-Pack benutzen. AV SELECT

PLAY 5 Auswahl/OK, Einzelbildwiedergabe

AUDIO DISPLAY RETURN SETUP CANCEL ● Wählen: Nach oben, unten, links oder rechts drücken ([e, r, w, q]) ● Zur Eingabe: Drücken Sie [OK] ANGLE SUBTITLE 3 Grundlegende Wiedergabefunktionen 4 Anzeigen des Hauptmenüs SLOW/SEARCH

2 Umschalten auf das gewünschte Laufwerk zur Wiedergabe (→ 11)

● Bild vorwärts/Bild rückwärts: (Im Pause-Modus) drücken Sie links oder rechts ([w h] [h q]) 6 Anzeigen des Bildschirmmenüs (→ 14) 7 Auswählen von Titelnummern, usw./Eingeben von Zahlen

DVD-V VCD (Betrieb mit PBC ausgeschaltet) z.B. zur Auswahl von 12: [≧10] → [1] → [2]

9 Menü anzeigen 10 Winkel auswählen (→ 11) 11 Untertitel auswählen (→ 11) 12 Audio wählen (→ 11) 13 Rückkehr zum vorherigen Bildschirm 14 Ändern des Setups dieses Geräts (→ 15) 15 Löschen der eingegebenen Werte g Knopfzellen-Batterie (mitgeliefert) einsetzen Halter herausziehen. g Reichweite der Fernbedienung Unterseite Beim Herausziehen hier drücken Batterie einlegen und Halter wieder einschieben. + nach oben Lithiumbatterie: CR2025 Fernbedienung Signalsensor Innerhalb eines Winkels von 30 Grad nach links oder rechts Fernbedienungssensor Maximale Reichweite bis zu 7 m Der Abstand und die Winkel sind als annähernde Angaben zu betrachten. RQTC0177 ● Halten Sie die Knopfzellen-Batterie von Kindern fern, damit sie nicht verschluckt werden kann. Innerhalb eines Winkels von 20 Grad nach oben oder unten

RQTC0177-D.indd 28 1/26/2011 14:43:26 Nützliche Funktionen Auswählen der LCD-Bildqualität BRIGHT-LCD Zum Ändern drücken. Drücken Sie [e r], um den Eintrag auszuwählen, und [w q] um die Einstellung zu ändern. Helligkeit: -5 bis 5 Kontrast: -5 bis 5 Farbton: -5 bis 5 Farbe: -5 bis 5 ● Verlassen der Bildschirmanzeige: Drücken Sie [RETURN]. Zeigt den aktuellen Wiedergabestatus an (Quick OSD) Beispiel: DISPLAY DVD-V Dreimal drücken. Verstrichene Spielzeit DVD-Video Zeit Titel Kapitel Gesamtspielzeit des gegenwärtigen Wiedergabetitels 00:02:09/00:40:19 2/10 1/2 Laufende Wiedergabe-Nummer DISPLAY Gesamtzahl Vier Mal drücken. Gesamtzahl Audio Untertitel Winkel (Fernbedienung) Geräte wechseln Drücken Sie [AV SELECT], um “DISC” oder “USB” auszuwählen, wenn das Gerät gestoppt wurde oder wenn “Keine Disc” angezeigt wird. AV-Auswahl DISC USB Wenn das Medium/CD eingelegt wurde, während das Gerät gestoppt wurde oder bei Anzeige “Keine Disc”, erscheint automatisch das “AV-Auswahl” Menü. Hinweis ● Es kann nicht garantiert werden, dass das Gerät mit allen USB-Sticks funktioniert. ● Das Grät unterstützt nicht die Funktion “Aufnahme auf USBStick”. ● Die Dateisysteme FAT12, FAT16 imd FAT 32 werden unterstützt. ● Das Gerät unterstützt USB 2.0 volle Geschwindigkeit. ● Wenn eine Überspannung bei dem USB-Gerät eintritt, entfernen Sie bitte den USB-Stick. Abspielen einer CD, DatenCD und USB-Stick/Gerät CD MP3 JPEG DivX Legen Sie eine CD oder Daten-CD ein oder schließen Sie den USB-Stick an. Bei Anzeige des Menüs, Drücken Sie [e r] zur Auswahl eines Eintrags und dann [OK]. ● Wiederholen Sie bei mehreren Schichten diesen Schritt. Beispiel: Daten-Disc -/16 1/3 MPEG 2 ch ENG 1/3 ENG 1/2 Wiedergabewiederholung REPEAT Während der Wiedergabe, drücken Sie mehrmals hier, um den zu wiederholenden Inhalt auszuwählen.

VCD Betrieb mit PBC ausgeschaltet. Winkelauswahl DVD-V (bei mehreren Betrachtungswinkeln) Wechsel des Übergangseffektes JPEG ANGLE (Fernbedienung) Drücken Sie [ANGLE], um den Betrachtungswinkel auszuwählen. DVD-V JPEG Während der Wiedergabe Drücken Sie [ANGLE], um den Übergangseffekt zu wechseln. (→ 12) Wechseln der Untertitel SUBTITLE (Fernbedienung) RQTC0177-D.indd 29 Drücken Sie [SUBTITLE], um die Untertitelsprache auszuwählen. (Discs mit Untertiteln) ● Je nach Aufzeichnungsart kann diese Funktion u. U. nicht ausgeführt werden. DISC 2008 Vacation Picture Neanderthal Cartoons Trilobites Discovery IMG_0035 Soccer Laufende Wiedergabe-Nummer ● Um den Bildschirm zu verlassen: Drücken Sie [RETURN]. DVD-V (bei mehreren Tonspuren) Drücken Sie [AUDIO], um die Tonspur auszuwählen. VCD Mit dieser Taste können Sie “L”, “R”, “L+R” oder “L R” auswählen. DEUTSCH Zum Ändern drücken. AUDIO Wiedergabe LCD-SIZE Monitor normal: Nur in 4:3 Video verfügbar Monitor voll: Horizontal gestreckt Monitor aus: Kein Bild ● Wenn Sie den LCD des Geräts nicht verwenden, wählen Sie “Monitor aus”, um Strom zu sparen. (Die Anzeige [^] blinkt) ● Der LCD wird beim Schließen automatisch ausgeschaltet. Wechseln der Tonspur /Picture Gruppe (Ordner) MP3 (Datei) JPEG (Datei) DivX (Datei) ● Drücken Sie [RETURN], um zur vorherigen Bildschirmanzeige zurückzukehren. g Wählen Sie das Bild im Piktogrammmenü aus. JPEG 1 Drücken Sie während der Anzeige von Bildern [TOP MENU], um die Piktogramme aufzurufen. 2 So wählen Sie ein Bild in einer Gruppe aus Drücken Sie [e r w q] zur Auswahl des Bildes und dann [OK]. ● Drücken Sie [i], um seitenweise vorzuspringen. ● Drücken Sie [u], um seitenweise zurückzuspringen. ● Verlassen der Bildschirmanzeige: Drücken Sie [MENU]. RQTC0177 Auswahl der Darstellung von Bildern mit Seitenverhältnis 4:3 auf dem LCD

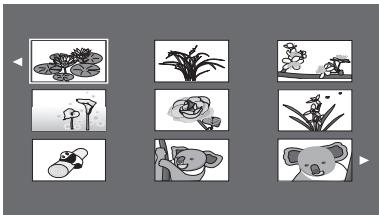

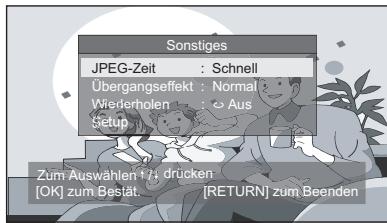

1/26/2011 14:43:33 Übergangseffekt JPEG Drücken Sie [DISPLAY] wenn Sie ein JPEG-Format abspielen wollen. Über DivX® VOD Inhalt ZU DIVX- VIDEO: DivX® ist ein digitales Videoformat, das von DivX, Inc. entwickelt wurde. Dies ist ein offiziell DivX Certified® Gerät, das DivX-Videos wiedergibt. Für weitere Informationen und Softwaretools zur Konvertierung Ihrer Dateien in DivX Videos besuchen Sie divx.com. Sonstiges JPEG-Zeit : Schnell Übergangseffekt : Normal Wiederholen Aus Setup ZU DIVX VIDEO-ON-DEMAND: Zum Auswählen / drücken [OK] zum Bestät. [RETURN] zum Beenden ● Drücken Sie [e r], um den “Übergangseffekt” auszuwählen. ● Drücken Sie [OK], um den von Ihnen gewünschen Effekt auszuwählen. Mit dem Gerät können Sie 21 Effekte auswählen. Dieses DivX Certified® Gerät muss registriert werden, um erworbene DivX Video-on-Demand (VOD)-Filme wiederzugeben. Rufen Sie, um Ihre Registriernummer zu erhalten, den DivX VOD-Bereich im Setup-Menü des Gerätes auf. Besuchen Sie vod.divx.com für weitere Informationen zur Vervollständigung Ihrer Anmeldung. Anzeige des Registriercodes des Geräts (→ 15, DivX® VOD-Registrierung) Setup Sprache Video Typ1 Typ2 Typ3 Audio DEFAULT SETTINGS Zur USE Wiederg. von geschützten DIVXmuss REGISTRATION DivX-Videos Gerät registriert sein. Registrierungs-Code:XXXXXXXXXX herst.

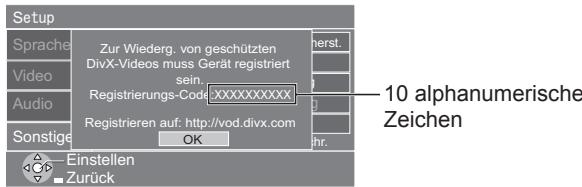

Registrieren auf: http://vod.divx.com Sonstiges chr. 10 alphanumerische Zeichen Einstellen Zurück Typ4 Typ5 Typ6 Typ7 Typ8 Typ9 Typ10 Typ11 Typ12 ● Nach der ersten Wiedergabe von DivX VOD-Material wird kein Registriercode angezeigt. ● Wenn Sie DivX VOD-Material mit einem nicht diesem Gerät entsprechenden Registrierungscode kaufen, können Sie das Material nicht wiedergeben. Löschen des Registriercodes des Geräts (→ 15, DivX® VOD-Deaktivierung) Benutzen Sie zum Löschen der Registrierung in www.divx.com den Registrierungscode. DivX VOD-Inhalte, die nur begrenzt oft wiedergegeben werden können Bestimmte DivX VOD-Inhalte können Sie nicht unbegrenzt, sondern nur einige Male wiedergeben. Bei Wiedergabe des Materials wird die Anzahl der durchgeführten Wiedergaben sowie die mögliche Anzahl an Wiedergaben angezeigt. ● Die Anzahl der verbleibenden Wiedergaben verringert sich bei jedem Abspielen eines Programms. Bei Wiederaufnahme der Wiedergabe ab der Stelle, an der sie vorher gestoppt wurde, erfolgt jedoch aufgrund der Funktion Fortsetzen der Wiedergabe keine Verringerung der verbleibenden Anzahl von Wiedergaben. RQTC0177 Hinweis Typ13 Typ14 Typ15 Typ16 Typ17 Typ18 Zufällig Normal ● Copyright-geschützte Video-Bilder mit DivX®-Inhalt, die auf einem USB-Stick gespeichert sind, können nicht gelesen werden. Um das geschützte DivX Video auf dem TV anzusehen, kopieren Sie bitte das Video an Ihrem Computer auf eine kompatible Disk. Typ19 ● Sie können auch den Knopf [ANGLE] in der Fernsteuerung drücken, um den Übergangseffekt direkt zu wechseln.

RQTC0177-D.indd 30 1/26/2011 14:43:37 g Anzeigen von Untertiteltext ● Das Untertitel-Menü erscheint automatisch, wenn Sie eine DivX-Datei auswählen. Wählen Sie den von Ihnen gewünschen Untertitel. ● Das Menü verschwindet, wenn Sie 40 Sekunden keine Eingabe vornehmen, und es wird die default-Position “Externe Untertitel Aus” ausgewählt. ● DivX-Videodateien, bei denen nicht “Wahl einer externen Untertiteldatei” angezeigt wird, enthalten keinen Untertiteltext. Der Untertiteltext kann nicht angezeigt werden. ● Versuchen Sie, die Spracheinstellungen (→ 15, Untertiteltext) zu verändern, wenn der Untertiteltext nicht richtig angezeigt wird. ● Dateiformat: MicroDVD, SubRip, oder TMPlayer ● Dateierweiterung: “.SRT”, “.srt”, “.SUB”, “.sub”, “.TXT” oder “.txt” ● Die DivX-Videodatei und die Datei mit dem Untertiteltext befinden sich im selben Verzeichnis und haben denselben Dateinamen vor der Dateinamenerweiterung. g Einschränkungen dieses Geräts ● Wenn der Dateiname der DivX-Videodatei im Menübildschirm nicht korrekt angezeigt wird (der Dateiname wird als “–” angezeigt), wird auch der Untertiteltext eventuell nicht korrekt angezeigt. ● Der Untertitel-Text kann nicht angezeigt werden, wenn die Suche läuft. ● In manchen Fällen, je nachdem, welche Aufnahmemethode gewählt worden ist oder welcher Abspielmodus, können nur Teile der Untertitel angezeigt werden, oder die Untertite werden evtl. überhaupt nicht angezeigt. Format: MP3 Disc: DVD-R/RW, CD-R/RW Erweiterung: “.MP3”, “.mp3” Hinweis: ● Sampling-Frequenz: DVD-R/RW, CD-R/RW : 8, 11,025, 12, 16, 22,05, 24, 32, 44,1 und 48 kHz ● Kompatible Kompressionsrate: zwischen 32 kbps und 320 kbps ● Dieses Gerät ist nicht kompatibel mit ID3 tags. Format: JPEG Disc: DVD-R/RW, CD-R/RW Erweiterung: “.JPG”, “.jpg”, “.JPEG”, “.jpeg” Hinweis: ● Können JPEG-Dateien, die mit einer Digitalkamera gemäß dem Standard DCF (Design rule for Camera File system) Version 1.0 erstellt wurden, wiedergegeben werden. – Dateien, die mit einer Bildbearbeitungssoftware auf einem Computer verändert, bearbeitet oder gespeichert wurden, können nicht angezeigt werden. ● Dieses Gerät kann keine bewegten Bilder, MOTION JPEG und andere derartige Formate und ruhende Bilder außer JPEG (z. B. TIFF) oder Bilder mit verknüpften Audiosignalen wiedergeben. DEUTSCH Sie können Untertiteltext anzeigen, der auf einer DivX Video Disc in diesem Gerät aufgezeichnet ist. Diese Funktion steht nicht mit den in den DivX Standardspezifikationen angegebenen Untertiteln und hat keinen klar definierten Standard. Je nach der zur Erstellung der Datei verwendeten Verfahren, kann es vorkommen, dass die folgenden Funktionen nicht unterstützt werden. Tipps zur Erstellung von Daten-Discs Wiedergabe Über die Wiedergabe von DivX-Untertiteltext Format: DivX Disc: DVD-R/RW, CD-R/RW Erweiterung: “.DIVX”, “.divx”, “.AVI”, “.avi” Hinweis: ● DivX Dateien, die größer als 2 GB sind oder keinen Index enthalten, werden auf diesem Gerät eventuell nicht korrekt wiedergegeben. ● Dieses Gerät unterstützt alle Auflösungen bis max. 720 × 480 (NTSC)/720 × 576 (PAL). ● Die Anzeigereihenfolge im Menübildschirm kann sich von jener am Computerbildschirm unterscheiden. ● Dieses Gerät kann keine Dateien wiedergeben, die mittels Packet Writing erstellt wurden. Benennen von Verzeichnissen und Dateien auf Daten-Discs (Auf diesem Gerät werden Dateien als Inhalte und Verzeichnisse als Gruppen behandelt.) Versehen Sie bei der Erstellung der Disc die Verzeichnis- und Dateinamen mit Präfixen. Verwenden Sie dabei Zahlen mit der gleichen Anzahl von Stellen, und legen Sie damit die Reihenfolge der Wiedergabe fest (unter Umständen funktioniert dies manchmal nicht). Beispiel: MP3 Stammverzeichnis 001 group

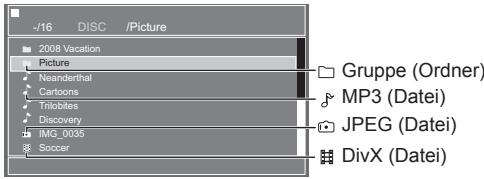

001 track.mp3 002 track.mp3 003 track.mp3 002 group 003 group 001 track.mp3 002 track.mp3 003 track.mp3 004 track.mp3 001 track.mp3 002 track.mp3 003 track.mp3 DVD-R/RW ● Die Discs müssen dem Standard UDF Bridge (UDF 1.02/ ISO9660) entsprechen. ● Dieses Gerät ist nicht kompatibel mit Multi-Session-Discs. Nur die erste Session wird wiedergegeben. ● Die Discs müssen des Standards ISO9660 Level 1 oder 2 entsprechen (Ausnahme: erweiterte Formate). ● Dieses Gerät ist mit Multi-Session-Discs kompatibel. Doch verzögert sich der Beginn der Wiedergabe, wenn viele Sessions vorhanden sind. Halten Sie daher die Anzahl der Sessions möglichst niedrig, um dies zu vermeiden. RQTC0177 CD-R/RW

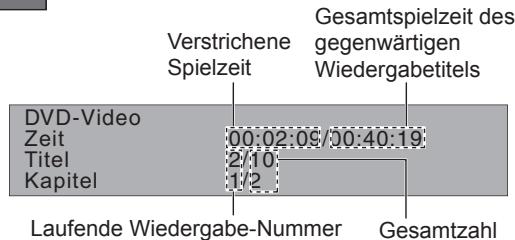

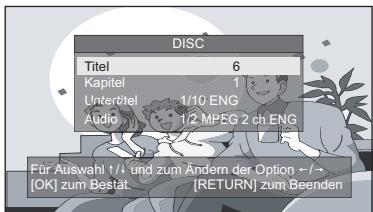

RQTC0177-D.indd 31 1/26/2011 14:43:40 Verwendung der Bildschirmmenüs z.B. DVD-V DISPLAY DISPLAY Sonstiges DISC Drücken Sie hier einmal. Titel Kapitel Untertitel Audio

1/10 ENG 1/2 MPEG 2 ch ENG Winkel : 1/1 Wiederholen : Aus Dialogverstärker : Aus Drücken Sie hier zweimal. Für Auswahl / und zum Ändern der Option / [OK] zum Bestät. [RETURN] zum Beenden Zum Auswählen / drücken [OK] zum Bestät. [RETURN] zum Beenden 1 Drücken Sie zum Auswählen [e r w q]. 2 Drücken Sie zum Bestätigen [OK]. ● Bitte, folgen Sie den Anweisungen auf dem Bildschirm. Wiederholen Sie falls erforderlich diese Schritte. ● Die angezeigten Einträge sind je nach Software-Typ unterschiedlich. ● Einige Funktionen sind nur während der Wiedergabe verfügbar. ● Verlassen der Bildschirmanzeige: Drücken Sie [RETURN]. Hauptmenü Titel Kapitel Spur ( VCD Betrieb mit Starten der Wiedergabe mit einem bestimmten Disc-Eintrag. ● Drücken Sie [e r], um den Eintrag auszuwählen. ● Drücken Sie [w q], um die Zahl zu ändern und drücken Sie [OK] zum Abspielen. Untertitel Untertitel ändern (Discs mit Untertiteln). ● Bei +R/+RW wird möglicherweise eine Nummer für Untertitel angezeigt, die nicht auf dem Bildschirm erscheinen. Audio Ändern der Audiospur. DVD-V Wechseln der Tonspur. VCD Sie können diese Taste zur Wahl von “L”, “R”, “L + R” oder “L R” betätigen. Winkel Anzeigewinkel auswählen. DVD-V mit mehreren Anzeigewinkeln. PBC ausgeschaltet) JPEG-Zeit Zum Ändern des Zeitintervalls für die Diashow. ● Schnell ● Normal ● Langsam ● Aus ● “Schnell” ist die Voreinstellung. JPEG Übergangseffekt Wiederholen JPEG Zum Ändern des Übergangseffektes. (→ 12) Um in den Wiederholungs-Modus zu wechseln. ● “ Gruppe” kann nur dieselbe Datei wiederholen, wenn Sie eine Daten-CD mit Verzeichnissen verwenden, die mindestens zwei oder mehr Dateien mit MP3, JPEG und DivX-Inhalt haben. DVD-V Dialoge in Filmen besser hörbar machen. Ein ↔ Aus Setup Um die Einstellungen im Setup-Menü zu ändern. (→ 15) RQTC0177 Dialogverstärker

RQTC0177-D.indd 32 1/26/2011 14:43:41 Ändern der Player-Grundeinstellungen ● Nehmen Sie die erforderliche Änderung laut der folgenden Tabelle vor. ● Die werkseitigen Voreinstellungen sind jeweils durch Unterstreichung gekennzeichnet. ● Je nach Softwaretyp können die gezeigten Optionen variieren. Diese Einstellungen bleiben auch nach Umschalten des Gerätes in den Bereitschaftszustand erhalten.

(Fernbedienung) Setup Sprache Video Audio Display Untertitel Audio DVD-Menü Untertiteltext Sonstiges Einstellen Zurück ：Deutsch ：Englisch ：Englisch ：Englisch ：Latein2 Register “Sprache”

(Fernbedienung) Drücken Sie [e r w q] und [OK] zum Einstellen. Zahlen eingeben: Drücken Sie zum Auswählen [e r]. Zurück zum vorherigen Bildschirm: Drücken Sie [RETURN]. Um den Bildschirm zu verlassen: Drücken Sie mehrmals [RETURN]. Display ● English ● Nederlands ● Deutsch ● Svenska ● Français ● Polski ● Español ● Italiano Untertitel ● Englisch ● Holländisch ● Deutsch ● Schwedisch ● Französisch ● Polnisch ● Spanisch ● Aus ● Italienisch Audio ● Englisch ● Holländisch ● Deutsch ● Schwedisch ● Französisch ● Polnisch ● Spanisch ● Italienisch DVD-Menü ● Englisch ● Holländisch ● Deutsch ● Schwedisch ● Französisch ● Polnisch ● Spanisch ● Italienisch Untertiteltext ● Latein1 ● Türkisch ● Latein2 ● Kyrillisch Register “Video” TV-Bildformat Dient zur Wahl der Einstellungen, die Ihrem Fernsehgerät oder Ihren Wünschen entsprechen. ● 4:3 Pan&Scan: Fernsehgerät mit normalem Bildseitenverhältnis (4:3) Breitformat-Videomaterial wird am linken und rechten Bildrand beschnitten, sodass es den Bildschirm füllt (sofern dies nicht von der Disc gesperrt ist). ● 4:3 Letterbox: Fernsehgerät mit normalem Bildseitenverhältnis (4:3) Breitformat-Videomaterial wird im Letterbox-Format dargestellt. ● 16:9: Widescreen-Fernsehgerät Ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehgerät. Fernsehsystem ● NTSC: Ausgangs-Signale von allen CD’s sind stets im NTSC-Fornat. ● PAL: Ausgangs-Signale von allen CD’s sind stets im PAL-Fornat. Funktioniert nur, wenn Sie das Audio/Video-Kabel mit dem Gerät verbunden haben. Register “Audio” Dynamikbereich Register “Sonstiges” Standardeinstellungen wiederherst. Systeminformationen DivX® VOD-Registrierung DEUTSCH SETUP Einstellungen

● Aus ● Ein: Sorgt selbst bei einem niedrigen Lautstärkepegel für eine deutlich hörbare Wiedergabe, indem der Pegelbereich zwischen den leisesten und den lautesten Passagen komprimiert wird. Diese Funktion ist besonders praktisch beim Betrachten von Spielfilmen spät nachts. (Funktioniert nur mit Dolby Digital.) Mit dieser Funktion werden alle Werte im Setup-Menü und im Bildschirmmenü mit Ausnahme von “Passwort einstellen” und “Kindersicherung” auf die Standardwerte zurückgesetzt. Anzeige der Firmware-Version dieses Geräts. Sie benötigen diesen Registrierungscode, um DivX Video-on-Demand (VOD)-Inhalt zu erwerben und abzuspielen. (→ 12) DivX® VOD-Deaktivierung Löschen des Registriercodes des Geräts. (→ 12) Drücken Sie, um ein Passwort einzugeben. Passwort einstellen RQTC0177-D.indd 33 Einstellen der Kindersicherung (bei Wahl der Stufe 8) ● 1 bis 7: Verhindert die Wiedergabe von DVD-Videos, für die eine entsprechende Kindersicherungsstufe aufgezeichnet wurde. ● 8 Unbeschr. Bei der Auswahl einer Sicherungsstufe erscheint eine Passwort-Eingabeaufforderung. Folgen Sie den Anweisungen auf dem Bildschirm. Merken Sie sich Ihr Passwort. Eine Meldung erscheint auf dem Bildschirm, wenn ein DVD-Video die eingestellte Sicherheitsstufe überschreitet. Folgen Sie den Anweisungen auf dem Bildschirm. RQTC0177 ● Geben Sie das default-Passowort “8888” ein und dann wählen Sie Ihr persönliches Passwort aus. Kindersicherung

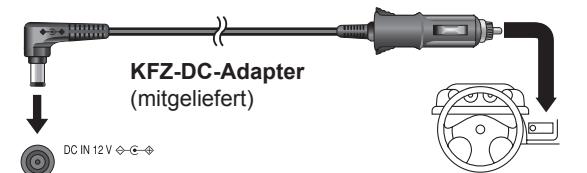

1/26/2011 14:43:47 Verwendung in einem Fahrzeug ● Stellen Sie das Gerät nicht auf Oberflächen, die warm werden können, wie z.B. das Armaturenbrett. Das Gerät ist nicht hitzeresistent, und es kann zu Fehlfunktionen kommen. ● WÄHREND DER FAHRT DARF DER FAHRER WEDER DIESES GERÄT BEDIENEN NOCH DESSEN ANZEIGE BEOBACHTEN. Dies würde den Fahrer ablenken und könnte zu einem Unfall mit schweren Personen- oder Sachschäden führen. Schließen Sie den mitgelieferten Adapter für Zigarettenanzünder an Bitte beachten Sie vor dem Anschluss auch die Bedienungsanleitung des Fahrzeugs oder wenden Sie sich an Ihren Autohändler. ● Schließen Sie das Gerät an den Zigarettenanzünder an; das Fahrzeug muss über eine 12 V-Batterie verfügen. Das Gerät kann in Fahrzeugen mit einer 24 V-Batterie nicht verwendet werden. ● Hierbei handelt es sich um einen speziellen, negativ geerdeten KFZ-DC-Adapter. Die Verwendung dieses KFZ-DC-Adapters in Fahrzeugen mit positiver Erdung kann Fehlfunktionen verursachen und zu Bränden führen. Ersetzen der Sicherung Austausch nur gegen die angegebene 125 V/250 V, 2,5 A-Sicherung. Die Verwendung anderer Typen kann einen Brand verursachen. KFZ-DC-Adapter (mitgeliefert) DC IN Linke Seite des Geräts Gerät auf stabiler Oberfläche aufstellen. 2 Sicherung ersetzen (Typ 125 V/250 V, 2,5 A) 3 Schließen An ZigarettenanzünderBuchse 1 Öffnen Vorsichtsmaßnahmen ● Entleeren der Autobatterie vermeiden – Trennen Sie den KFZ-DC-Adapter nach der Verwendung wieder vom Zigarettenanzünder. Der KFZ-DC-Adapter verbraucht ansonsten weiter Strom, auch wenn er nicht verwendet wird. Außerdem beginnt er den Ladevorgang, wenn ein Batteriepack mit dem Gerät verbunden ist, was der Autobatterie noch mehr Strom entzieht. – Verwenden Sie den KFZ-DC-Adapter nicht über längere Zeit, wenn der Motor des Fahrzeugs nicht läuft. ● Schalten Sie das Gerät bei Verwendung des KFZ-DC-Adapters ab, bevor Sie den Motor abstellen; andernfalls arbeitet unter Umständen die Funktion Wiedergabe fortsetzen (→ 9) nicht. ● Spannen Sie das Kabel nicht. ● Für durch fehlerhaften Einbau oder Anschluss des Geräts verursachte Schäden übernehmen wir keine Haftung. Sie können das Audiosignal über die KFZ-Anlage hören, indem Sie einen Stereo-Kassettenadapter (nicht mitgeliefert) an die Kopfhörerbuchse auf der linken Seite des Geräts anschließen. Linke Seite des Geräts Verwendung des Geräts mit anderen Geräten Schalten Sie alle Geräte vor dem Anschließen aus und lesen Sie die entsprechenden Bedienungsanleitungen. Stereo-Audio Audio/Videokabel (mitgeliefert) Gelb AUDIO/VIDEO Gelb Linke Seite des Geräts Verstärker/System-komponente Weiß

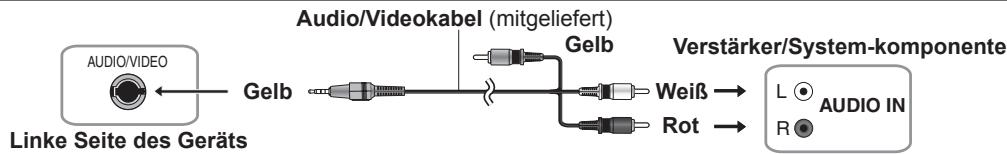

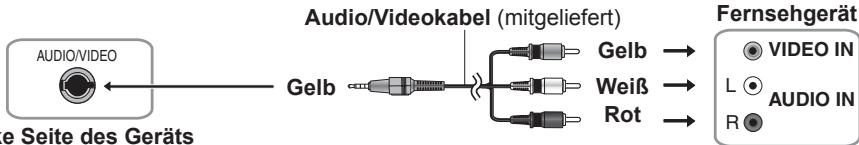

AUDIO IN Fernseher Schließen Sie den Videoausgang dieses Geräts direkt an das TV-Gerät an. Audio/Videokabel (mitgeliefert) AUDIO/VIDEO Gelb RQTC0177 Linke Seite des Geräts

Fernsehgerät Gelb Weiß Rot VIDEO IN

AUDIO IN ● Die Lautsprecher des Geräts sind nicht magnetisch abgeschirmt. Stellen Sie das Gerät nicht in die Nähe von Fernsehgeräten, PCs oder anderer Geräte, die leicht durch Magnetismus gestört werden. Bringen Sie dieses Gerät nicht in die Nähe von Magnetstreifenkarten (Bank- und Kreditkarten, Fahrkarten etc.). ● Wenn Sie die Lautstärke am TV-Gerät erhöhen, wenn dieses Gerät in Betrieb ist, kann beim Umschalten auf TV-Betrieb die Lautstärke plötzlich sehr hoch werden. Stellen Sie den Lautstärkepegel vor dem Umschalten daher wieder auf einen normalen Wert ein. ● Bitte, verwenden Sie das als Zubehör beiliegende Audio/Video-Kabel. Wenn Sie andere Kabel verwenden, könnte es passieren, dass der Video- oder Audio-Ausgang nicht korrekt arbeitet. ● Wenn Sie das Audio/Video-Kabel an das Gerät anschließen, ist die LCD aus, und das Video-Signal ist der Ausgang von der VIDEO OUT Buchse. RQTC0177-D.indd 34 1/26/2011 14:43:50 Wartung der Linse ● Entfernen Sie Staub vorsichtig mit einem Staubpuster (optional) für Kameraobjektive. ● Empfohlenes Produkt: Linsenreinigungskit (SZZP1038C) (Erhältlich bei Panasonic Fachhändlern.) ● Verwenden Sie keinen CD-Linsenreiniger. ● Berühren Sie die Linse nicht mit Ihren Fingern. Discs reinigen ● Mit einem feuchten Tuch abwischen und dann trocken wischen. Technische Daten Betriebstemperaturbereich: Betriebs-Luftfeuchtigkeitsbereich: +5 bis +35 °C 5 bis 85 % RH (keine Kondensation) Wiedergegebene Discs (8 cm oder 12 cm): (1) DVD (DVD-Video, DivX*4) (2) DVD-R (DVD-Video, JPEG*3, 4, 5, MP3*2, 4, DivX*4) (3) DVD-R DL (DVD-Video) (4) DVD-RW (DVD-Video, JPEG*3, 4, 5, MP3*2, 4, DivX*4) (5) +R/RW (Video) (6) +R DL (Video) (7) CD, CD-R/RW (CD-DA, Video CD, SVCD*1, MP3*2, 4, JPEG*3, 4, 5, DivX*4) Signalsystem: PAL/NTSC umschaltbar LCD-Bildschirm: DVD-LS92 9'', TFT Breitbild-LCD (640 × 234 × RGB) DVD-LS70 7'', TFT Breitbild-LCD (480 × 234 × RGB) AUDIO/VIDEO Ausgang: Ausgang Buchse: ø 3,5 mm Miniklinke Anzahl der Buchsen: 1 System Composite-Video: Ausgang Pegel: 1 Vp-p (75 Ω) Audio: Ausgang Pegel: 1,5 Vrms (1 kHz, 0 dB, 10 kΩ) Audioleistung: (1) Frequenzverhalten: ● DVD (Linear-Audio): 4 Hz bis 22 kHz (Abtastfrequenz: 48 kHz) 4 Hz bis 44 kHz (Abtastfrequenz: 96 kHz) ● CD-Audio: 4 Hz bis 20 kHz (2) Rauschabstand: 100 dB (3) Dynamikbereich: 80 dB (4) Klirrfaktor: 0,1 % Lautsprecher: 1,2 W+1,2 W (10 % Verzerrung) Kopfhörerausgang: Ausgang: ø 3,5 mm Stereo-Miniklinke Anzahl der Buchsen: 2 Systeme USB: Anzahl der Buchsen: 1 System USB Standard: USB 2.0 volle Geschwindigkeit Tonabnehmer: Wellenlänge: 655 nm/790 nm (DVD/CD) Laserleistung: CLASS 1M/CLASS 1 (DVD/CD) Stromversorgung: 12 V Gleichstrom (Buchse DC IN)/ 7,2 V Gleichstrom (exklusive Batterieanschluss) Leistungsaufnahme (mit mitgeliefertem Netzteil): 14 W (Nur Gerät: 12 W) Leistungsaufnahme im Bereitschaftszustand (mit mitgeliefertem Netzteil): etwa 0,5 W Leistungsaufnahme im Lademodus (mit mitgeliefertem Netzteil): 12 W Netzteil: Stromversorgung: 100 bis 240 V Wechselspannung, 50/60 Hz Leistungsaufnahme: 22 W Gleichstromausgang: 12 V, 1,3 A KFZ-DC-Adapter Gleichstromausgang: 12 V, 1,5 A (Nur Fahrzeuge mit 12 V-Batterie) Batteriesatz (Lithium-Ionen) DVD-LS92 DY-DB20 (mitgeliefert): Spannung: 7,2 V Kapazität: 4200 mAh DVD-LS70 CGR-H711 (mitgeliefert): Spannung: 7,2 V Kapazität: 2100 mAh Abmessungen (B x H x T) (ohne vorragende Teile und Batterie): 242,6 mm (B) × 46,0* mm (H) × 173,5 mm (T) *24,6 mm am tiefsten Punkt DVD-LS92 (H=51,5 mm inkl. Batterie) (T=179,3 mm inkl. Batterie) DVD-LS70 (H=46,6 mm inkl. Batterie) (T=173,5 mm inkl. Batterie) Masse: (mit Batterie): DVD-LS92 ca. 1117 g DVD-LS70 ca. 922 g (ohne Batterie): DVD-LS92 ca. 885 g DVD-LS70 ca. 780 g DEUTSCH ● Verwenden Sie Brillenreiniger, um Staubpartikel vom LCD zu entfernen. ● Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen dieses Gerätes. ● Befestigen Sie keinerlei Etiketten oder Aufkleber an Discs (dies kann ein Verwellen der Disc verursachen, wodurch sie unbrauchbar gemacht wird). ● Beschriften Sie die Etikettenseite einer Disc nicht mit einem Kugelschreiber oder anderen Schreibutensilien. ● Verwenden Sie keine Schallplatten-Reinigungssprays, Benzol, Farbverdünner, Antistatikflüssigkeiten oder andere Lösungsmittel. ● Verwenden Sie keine kratzfesten Schutzhüllen oder Abdeckungen. ● Lassen Sie die Discs nicht fallen, legen Sie nicht mehrere Discs aufeinander, und stoßen Sie sie nirgends an. Legen Sie keine Gegenstände auf die Discs. ● Platzieren Sie die Disc bei Nichtgebrauch in ihrer Hülle oder Cartridge, damit sie nicht zerkratzt oder verunreinigt wird. ● Vermeiden Sie den Einsatz der folgenden Arten von Discs: – Discs mit freiliegenden Klebstoffresten von entfernten Aufklebern oder Etiketten (geliehene Discs etc.). – Stark verwellte oder gesprungene Discs. – Unregelmäßig geformte (z.B. herzförmige, achteckige usw.) Discs. Verwendung in verschiedenen Situationen/Hinweise Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Vorsichtshinweise zur Handhabung Hinweis Änderungen der technischen Daten bleiben jederzeit vorbehalten. *1 Entspricht IEC62107 *2 MPEG-1 Layer 3, MPEG-2 Layer 3 *3 Exif Ver 2.1 JPEG Baseline-Dateien Bildauflösung: Bild 16:9: 4 × 4 ~ 5760 × 3240 Pixel Bild 4:3: 4 × 4 ~ 5760 × 4320 Pixel (Sub-Sampling von 4:2:0 oder 4:2:2) *4 Maximale Gesamtanzahl von erkennbaren Einträgen des Audio-, Bild- und Filminhalts und Gruppen: 2000 Audio-, Bild- und Filminhalte und 200 Gruppen. *5 Extrem lange und schmale Bilder können nicht angezeigt werden. RQTC0177 Wartung/Pflege

RQTC0177-D.indd 35 1/26/2011 14:43:51 Anleitung zur Fehlersuche und -behebung Überprüfen Sie bitte folgende Punkte, bevor Sie sich an den Kundendienst wenden. Wenden Sie sich an Ihren Händler, wenn Sie nicht sicher sind oder die in den Tabellen angegebenen Lösungen das Problem nicht lösen konnten. (Seitenverweise sind in Klammern angegeben.)

Folgendes stellt keine Fehlfunktion dar. Geräusche aus dem Netzteil während des Ladens. Der Batteriesatz erwärmt sich während des Ladens oder dem Gebrauch. Bei längerem Gebrauch erwärmt sich die Oberfläche des Geräts und dessen Umgebung. Stromversorgung Kein Strom. ● Prüfen Sie die Verbindungen zum Netzteil oder dem Batteriesatz. (6) ● Das Gerät enthält eine Schutzschaltung, die aktiviert wird, wenn das Gerät zu heiß oder zu kalt wird. Wenn dies passiert, funktioniert das Gerät nicht. Gerät stets zwischen 5 °C und 35 °C verwenden. Gerät schaltet automatisch aus. ● Das Gerät schaltet sich ab, um Strom zu sparen, wenn die Wiedergabe für 15 Minuten angehalten wurde (etwa 5 Minuten bei Betrieb mit Batteriepack). Schalten Sie das Gerät wieder ein. Laden nicht möglich oder Anzeige [CHG] leuchtet nicht. ● Die Ladezeit erhöht sich bei hohen oder niedrigen Temperaturen, und unter bestimmten Umständen kann das Laden unmöglich sein. ● Prüfen Sie die Verbindungen zum Netzteil oder dem Batteriesatz. (6) Wiedergabezeit nach dem Laden erheblich reduziert. ● Die Batterien haben das Ende ihrer Betriebszeit erreicht (sie können etwa 300 mal wieder aufgeladen werden). Gerät arbeitet nicht Das Gerät spricht nicht auf die Betätigung von Funktionstasten an (U99). ● Dieser Player kann keine außer den in dieser Bedienungsanleitung angegebenen Discs wiedergeben. (7) ● Unter Umständen liegt eine durch Blitz, statische Elektrizität Oder durch andere externe Faktoren verursachte Störung des Gerätes vor. Schalten Sie das Gerät einmal aus und dann wieder ein. Alternativ schalten Sie das Gerät aus, trennen die Stromquelle ab (Netzstecker oder Batterien) und schließen sie dann wieder an. ● Kondensation hat sich gebildet: Warten Sie 1 bis 2 Stunden, um sie verdampfen zu lassen. ● Legen Sie die Disc ordnungsgemäß ein. (8) Sie haben das KindersicherungsPasswort vergessen. ● Drücken Sie gleichzeitig [u], [h] und [q ON] im Status “Keine Disc”. Nach “Initialisiert” startet das Gerät neu und dies wird auf dem Bildschirm angezeigt. Alle Werte werden auf default zurückgesetzt. Kein Bild oder Ton. ● Prüfen Sie, ob Material auf der Disc aufgezeichnet ist. Vorgang ist nicht ausführbar oder falsch Vor Beginn der Wiedergabe verstreicht längere Zeit. ● Wenn ein MP3-Titel Standbilddaten enthält, verstreicht u.U. längere Zeit, bevor die Wiedergabe beginnt. Selbst nach Starten der Wiedergabe des Titels wird die verstrichene Spielzeit nicht korrekt angezeigt; dabei handelt es sich nicht um eine Funktionsstörung. ● Dies ist bei DivX-Video normal. Keine Untertitel. ● Schalten Sie die Einblendung der Untertitel ein. (14) Die Wiedergabe startet nicht. ● Beachten Sie bei der Wiedergabe von DivX VOD-Inhalten die Homepage, auf der Sie den DivX VOD-Inhalt gekauft haben. (Beispiel: www.divx.com/vod) ● Wenn eine Disc CD-DA und andere Formate enthält, ist eine ordentliche Wiedergabe eventuell nicht möglich. Störung des Tons Der Klang ist verzerrt. ● Halten Sie einen größeren Abstand von Mobiltelefonen. Die Effekte sind unwirksam. ● Bei bestimmten Discs stehen manche Audioeffekte nicht zur Verfügung oder ihre Wirkung ist weniger stark ausgeprägt. Kein Ton aus dem Gerätelautsprecher. ● Bei geschlossenem LCD oder angeschlossenem Kopfhörer ist der Lautsprecher ausgeschaltet. ● Erhöhen Sie die Lautstärke. (8) Kein Ton aus den anderen Lautsprechern. ● Prüfen Sie alle Anschlüsse und Einstellungen. (16) Kein Ton.

Je nach Erstellungsart der Datei wird der Ton möglicherweise nicht wiedergegeben. (13) RQTC0177 DivX

RQTC0177-D.indd 36 1/26/2011 14:43:51 Das Bild ist verzerrt. ● Bei der Suche kann es zu Videoverzerrungen kommen, aber das ist normal. Das Bild bleibt stehen. ● Das Bild kann stoppen, wenn die DivX-Dateien größer als 2 GB sind. Kein Bild auf dem LCD. ● Prüfen Sie die Anschlüsse. (6) ● Verwenden Sie eine andere LCD-GRÖSSE als “Monitor aus” (Kein Bild). (11, Auswahl der Darstellung von Bildern mit Seitenverhältnis 4:3 auf dem LCD) ● Wenn Sie das Audio/Video-Kabel an das Gerät anschließen, ist die LCD aus, und das VideoSignal ist der Ausgang von der VIDEO OUT Buchse. LCD ist dunkel. ● Einstellen der Helligkeit. (11) LCD-Pixel werden schwarz oder geben andere Farben ab. ● Der LCD-Monitor wird mit Präzisionstechnologie hergestellt, sodass 99,99 % der Pixel aktiv sind, von den restlichen 0,01% jedoch einige Pixel schwarz bleiben oder konstant eine Farbe abstrahlen können. Dieses Phänomen stellt keine Fehlfunktion dar. Es erscheint kein Bild auf dem Fernsehgerät (oder die Bildgröße ist falsch). Prüfen Sie die Anschlüsse. (16) Prüfen Sie, ob das Fernsehgerät eingeschaltet ist. Prüfen Sie, ob das Fernsehgerät auf den richtigen Eingangsmodus geschaltet ist. Überprüfen Sie die Einstellungen für “TV-Bildformat” im Register “Video”. (15) Vergewissern Sie sich, dass der Player direkt an das Fernsehgerät, nicht über einen zwischengeschalteten Videorecorder, angeschlossen ist. (16) ● Ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehgerät. Hinweise

Anzeigen ● Der betreffende Bedienungsvorgang ist vom Player oder von der Disc aus gesperrt. “5” DEUTSCH Störungen des Bildes

Fehler 01” ● Ein Problem mit dem Batteriesatz ist aufgetreten. Bitte wenden Sie sich an Ihren Fachhändler.

Fehler 02” ● Die Batterien wurden 20 Stunden lang aufgeladen, was jedoch aus irgendeinem Grund fehlgeschlagen ist. Laden Sie sie erneut auf.

Fehler 03” ● Sie führen den Ladevorgang an einem zu heißen oder zu kalten Ort durch. Laden Sie die Batterie bei Normaltemperatur (+5 bis +35°C). [^] und [CHG]-Anzeigen Die Anzeige [^] blinkt schnell. ● Es liegt eine Störung des Geräts vor. Bitte wenden Sie sich an Ihren Fachhändler. Die Anzeige [^] blinkt langsam. ● Das Gerät ist eingeschaltet und der LCD-Schirm geschlossen, oder die LCD-GRÖSSE ist auf “Monitor aus” eingestellt (Kein Bild). Schalten Sie das Gerät ab, wenn Sie fertig sind. Die Anzeige [CHG] blinkt schnell. ● Es liegt ein Problem mit dem Batteriepack vor. Schalten Sie das Gerät ein und lesen Sie die Meldung auf dem LCD-Schirm. (oben) Die Anzeige [CHG] blinkt langsam. ● Die Ladung des Batteriesatzes ist gering. Das Gerät wird nach wenigen Minuten automatisch ausgeschaltet. Häufig gestellte Fragen Die Referenzseiten sind in Klammern angegeben. Sie können die Disc abspielen, wenn der Regionalcode “2” oder “ALL” enthält. Überprüfen Sie dies anhand der Dischülle. (Hülle) Kann das Gerät im Flugzeug oder Krankenhaus verwendet werden? Vom Gerät ausgehende elektromagnetische Strahlen können andere Geräte im Flugzeug oder Krankenhaus beeinträchtigen. Bitte befolgen Sie die Regeln und Anweisungen des Krankenhauses bzw. der Fluggesellschaft. Ist ein Betrieb im Auto möglich? Sie können dieses Gerät verwenden, wenn Sie zur Stromversorgung den mitgelieferten KFZ-DC-Adapter verwenden. Wenn Sie einen anderen Adapter als diesen verwenden, könnte dies zur Beschädigung des Geräts führen. (16) Ist eine Verbindung mit einem Computer möglich? Der Computer lässt sich als Fensehbildschirm verwenden, wenn Sie das Gerät mit der AV-Eingangsbuchse des Computers verbinden. Sie können das Gerät jedoch nicht als periphere Ausstattung verwenden. RQTC0177 Kann eine im Ausland gekaufte DVD-VideoDisc wiedergegeben werden?
