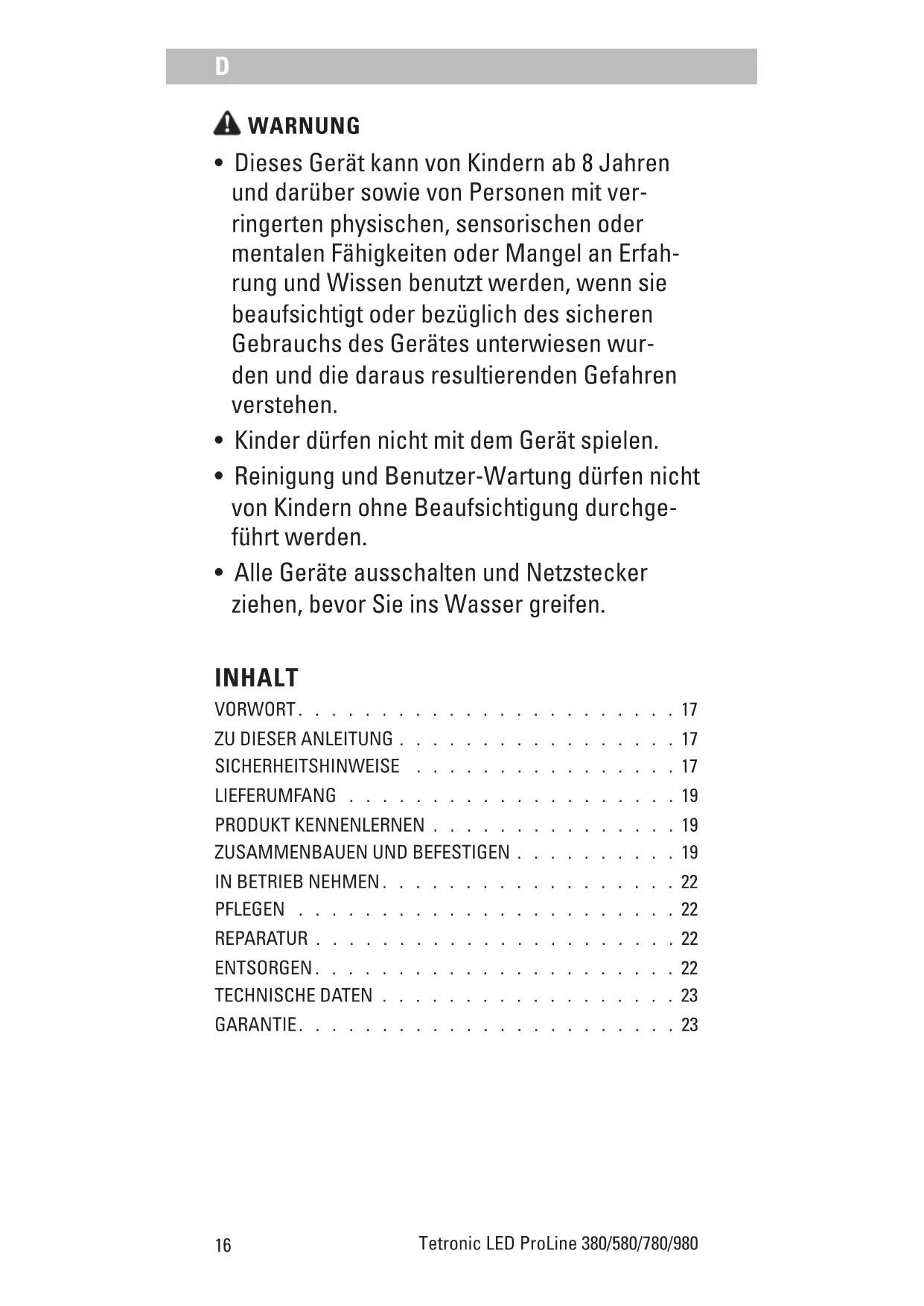

BEDIENUNGSANLEITUNG Tetronic TETRA

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät speiten.
• Reinigung und Benutzer-Wartung)durren nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.
• Alle Geräte ausschalten und Netzsteckerziehen, bevor Sie ins Wasser greifen.

INHALT

VORWORT. 17

ZUDIESERANLEITUNG. 17

SICHERHEITSHINWEISE 17

LIEFERUMFANG 19

PRODUKT KENNENLERNEN 19

ZUSAMMENBAUEN UND BEFESTIGEN 19

IN BETRIEB NEHMEN. 22

PFLEGEN 22

REPARATUR 22

ENTSORGEN. 22

TECHNISCHE DATEN 23

GARANTIE. 23

VORWORT

Danke, dass Sie sich für ein Qualitätsvorkt von Tetra entschieden haben. Besuchen Sie uns bisher noch nicht zuzüglich Informationen und Serviceleistungen rund um Ihr Produkt und die faszinierenden Wasserwelter von Tetra.

ZUDIESER ANLEITUNG

Anleitung lesen und aufbewahren

These Anleitung enthalt Informationen für den sicheren Umgang mit Tetronic LED ProLine 380/580/780/980. Erst die Anleitung lesen, dann das Gerät verwenden. Die Anleitung führt zum Gerät und muss aufbewahrt werden.

Gestaltung der Anleitung verstehen

HINWEIS

Warning vor einer gefährlichen Situation, die zu Sach- und Umweltschäden führen kann.

• Maßnahmen, die Sie zur Vermeidung der Gefahr treffen müssen.

Abb. A: Verweis auf eine Abbildung.

1. Handlungsanweisung.

Aufzahlung

SICHERHEITSHINWEISE

Elektrische Schläge vermeiden

• Schließen Sie Tetronic LED ProLine 380/580/780/980 nur eine fachgerecht installierte Steckdose an.
• Schlieben Sie das Netzteil nur ans Netz an, wenn die örtliche Versorgungsspannung mit den Angaben in den Technischen Daten übereinstimmt.
• Netzeil und Steckverbindungen vor Feuchtigkeit schützen.
• Stellen Sie sicher, dass keine Feuchtigkeit in die Steckdose gelangen kann. Verlegen Sie die Anschlussleitung so, dass diese vor der Steckdose etwas durchhängt.
• Öffnen Sie niemals das Gehäuse der LED-Leuchte oder des Netzteils.

• Führn Sie keine Veränderungen an der LED-Leuchte, an dem Netzteil oder an den Anschlussleitungen durch.

• Die Anschlussleitungen sind nicht austauschbar. Bei beschädigter Anschlussleitung muss die LED-Leuche bzw. das Netzteil ersetzt werden.

• Trennen Sie im Fall einer Beschädigung das Netzteil sofort vom Netz.
• Trennen Sie das Netzteil immer vom Netz, bevor Sie die LED-Leuchte reinigen.

Verletzungen und Personengefahren vermeiden

• Lassen Sie Kinder nicht mit den Verpackungsmaterialien琼内。Es besteht Erstickungsgefahr.
• Verlegen Sie die Anschlussleitung so, dass niemand darüber stolpern kann.
• Bei Glasbruch besteht die Gefahr von Schnittverletzungen.
• Tragen Sie Schutzhandschuhe beim Beseitigen der Glasscherben.

Sachschäden vermeiden

• Knicken oder quetschen Sie nicht die Anschlussleitung.
• Ziehen Sie nur am Netzteil und nicht an der Anschlussleitung.
• Betreiben Sie die LED-Leuchte nur mit dem mitgelieferten Netzteil oder einem Ersatznetzteil von Tetra.
• Nur Original-Ersatzteile und -Zubehör verwenden.

Symbole auf dem Gerät beachten

IP67	LED-Leuchte ist wasser- und staubdicht.
	Nicht mit dem normalen Hausmüll entsorgen, son-dern der Wiederverwertung zuführren.
	Schutzklasse II: Metallteile, die im Fehlerfall Span-nung führen können, sind schutzisoliert.
	Schutzklasse III: Betrieb mit Kleinspannung, die über einen Sicherheitstransformator erzeugt wird.
min. 15 mm	Zwischen Wasser und LED-Leuchte mindestens einen Abstand von 15 mm einhalten.
	Ausschließlich in Innenräumen verwenden.

LIEFERUMFANG

Abb. A

1 LED-Leuchte

2 Verlängerungsarm

3 Netzteil

4 Endkappe

5 T5-Adapter

6 T8-Adapter

7 Multi-Adapter

8 Bedienungsanleitung

PRODUKT KENNENLERNEN

Produktbeschreibung

Tetronic LED ProLine 380/580/780/980 ist eine LED-Leuche mit Schalter für die Wahl zwischen Tages- und Nachtlicht.

Die Befestigung ist durch die stufenlos ausziehbaren Verlangerungsarme auf entsprechenden Aquarien bzw. Terrarien möglich.

Bestimmungsgemäß Verwendung

Verwenden Sie Tetronic LED ProLine 380/580/780/980 nur

• als LED-Leuche für Aquarien bzw. Terrarien,
• in geschlossenen Räumen,
• für private Zwecke,
• unter Einhaltung der Technischen Daten.

ZUSAMMENBAUEN UND BEFESTIGEN

Mit den beiliegenden Adaptern sind drei Befestigungsvarianten möglich.

• Variante 1: LED-Leuchte auf den Aquariumrand legen.
• Variante 2: LED-Leuchte in Leuchtenfassung für Leuchtstoffrähren einsetzen.
• Variante 3: LED-Leuchte festschrauben.
• Variante 4: Tetronic LED ProLine Arms.

LED-Leuche auf den Aquariumrand legen

Für diese Befestigungsvariante werden die Multi-Adapter benöttigt. Die Befestigung ist möglich auf Aquarien mit einer Randdicke von 4 - 10mm

Vor gehensweise:

Abb. B

1. Die Multi-Adapter auf die Bajonettverschlüsse der Verlängerungsarme setzen.

2. Die Multi-Adapter um 90^ bis zum Einrasten drehen.

3. So drehen, dass die Multi-Adapter zum Rand des Aquariums hin geöffnet sind.

4. Die Verlängerungsarme in die Öffnungen auf beiden Seiten der LED-Leuchte schieren.

5. Die Zähne der Verlängerungsarme müssen in Richtung Leuchtmittel zeigen.
6. Die Verlängerungsarme auf die benötigte Länge bringen und die LED-Leuchte vorsichtig auf den Aquariumrand drücken, so dass die Leuchte sicher sitzt.
7. Verlängerungsarm auf jeder Seite max. 12,5 cm aus der LED-Leuchte ausziehen.

LED-Leuche in Fassung für Leuchtstoffrähe einsetzen

Für diese Befestigungsvariante werden die T5-Adapter bzw. T8-Adapter benötigt.

Voraussetzung:

Die Fassung ist kompatibel für T5- bzw. T8-Leuchtstoffrähen. Die Überwurfmuttern mit Dichtungen zur Befestigung der Leuchtstoffrähe werden zur Befestigung der LED-Leuche und zur Abdichtung der Fassung bestehtigt.

Vorgehensweise:

Abb.C

1. Die T5-Adapter bzw. T8-Adapter auf die Bajonettverschlüsse der Veränderungsme setzen.
2. Die Adapter um 90^ bis zum Einrasten drehen.

Die Adapter mussen oberhalb der Lichteinheit liegen.

1. Die Verlängerungsarme in die Öffnungen auf beiden Seiten der LED-Leuchte schieren.

Die Zähne der Verlängerungsarme müssen jeweils in Richtung Leuchtmittel zeigen.

1. Die Überwurfmattern auf die T5-Adapter bzw. T8-Adapter stecken.

2. Die Verlängerungsarme auseinanderziehen, bis die T5-Adapter bzw. T8-Adapter auf jeder Seite bündig vor der Fassung liegen.
   Die Verlängerungsarme)durfen jeweils max.12,5cm aus- gezogen sein.

3. Die LED-Leuche zwischen die Fassung halten, die Überwurfmattern auf die Fassung drehen und im Uhrzeigersinn handfest anziehen.

LED-Leuchte festschrauben

Für diese Befestigungsvariante werden die Multi-Adapter benöttigt.

Vorgehensweise:

Abb. D

1. Die Multi-Adapter auf die Bajonettverschlüsse der Verlangerungsarme setzen.

2. Die Multi-Adapter um 90^ drehen, bis sie einrasten.

3. Die Multi-Adapter müssen oberhalb des Leuchtmittels liegen.

4. Die Verlängerungsarme in die Öūnungen auf beiden Seiten der LED-Leuchte schiben.
   Die Zähne der Verlängerungsarme müssen in Richtung Leuchtmittel zeigen.

5. Die Verlängerungsarme auf die benötigte Länge bringen und die Multi-Adapter mit jeweils drei Schrauben festschrauben.
6. Die Verlängerungsarme)dürfen jeweils max. 12,5cm herausgezogen sein.

Tetronic LED ProLine Arms

Für Aquarien bzw. Terrarien ohne Deckel ist optional die Halterung Tetronic LED ProLine Arms erhältlich.

Vorgehensweise:

Abb.FH

IN BETRIEB NEHMEN

Mit dem Schalter in der Anschlussleitung der LED-Leuche konnen Sie zwischen Tageslicht und Nachtlicht umschanten oder das Licht ausschalten.

Vorgehensweise:

Abb. E

1. Die Anschlussleitung zusammenstecken.

2. Den Netzteil in die Steckdose stecken.

3. Der tiefste Punkt der Anschlussleitung muss unterhalb der Steckdose liegen, so dass herabtropfendes Wasser nicht in die Steckdose gelangen kann.

4. Den Schalter betätigten.

-0 = Licht aus.
- I = Tageslicht ein.
- II = Nachtlicht ein.

PFLEGEN

Tetronic LED ProLine 380/580/780/980 ist wartungsfrei. Eine gelegentliche Reinigung ist erforderlich.

• Vor dem Reinigen Netzteil vom Netz trennen.

HINWEIS

Verwenden Sie keine chemischen Reinigungsmittel, Denn sie schaden den Tieren, den Pflanzen und der Umwelt.

• Alle Teile nur mit einem feuchten Tuch reinigen.

REPARATUR

Das Leuchtmittel ist nicht austauschbar. Hat das Leuchtmittel das Ende der Lebensdauer erreicht, muss die LED-Leuchte ersetzt werden.

ENTSORGEN

Tetronic LED ProLine 380/580/780/980 enthalt elektronische

Bauteile und ist kein Restmüll.

• Entsorgen Sie das Gerät über das bei Ihnen vorgesehene Rücknahmesystem, damit die Rohstoffe wiederverwertet werden können.
• Vor der Entsorgung alle Kabel abschreiben, um das Gerät unbrauchbar zu machen.

TECHNISCHE DATEN

Tetronic LED ProLine 380 580 78		80 980
AnschlussspannungLED-Leuche		12 12	12 12 V	DC
Netzspannung Netzteil 100 -		240	100 -240	100 -240	100 -240	V AC
		50/60	50/60 50/60	50 50/60	Hz
Ausgangsspannung Netzteil 12		12 12 12	V DC
Leistungsauf-nahme	Tageslicht 1	2,5 19 24,5 28 W
	Nachtlicht 3	6 8 10 W
Schutzart LED-Leuche IP67 IP67		67 IP67	IP67
Schutzart Netzteil		IP20	IP20 IP20	IP20
Energieeffizienz-klasse	Tageslicht A	A	A	A
	Nachtlicht B	B	B	B
Helligkeit	Tageslicht	756	1258	1728	1868	Im
	Nachtlicht 36	74 110	134 Im
Farbtemperatur Tageslicht 6000		6000	6000 6000 K
Abstrahlwinkel		120 120	120 120 120	0°
Lebensdauer		50000	50000	50000	50000	h
T5-Adapter/T8-Adapter für Leuchtstoffrähe der Länge		456 -694	656 -894	856 -1094	1056 -1294	mm
Multi-Adapter für Aquarium der Breite		396 -634	596 -834	796 -1034	996 -1234	mm
AbmessungenLED-Leuche	Höhe	30 30	30 30	mm
	Breite	400 600	800	1000	mm
	Tiefe	55 55	55 55	mm
Kabellänge LED-Leuche		1,8 1,8	1,8 1,8 m
Kabellänge Netzteil		1,5 1,5	1,5 1,5 m
Gewicht		1,1 1,5	1,8 2,1	kg

GARANTIE

Dank moderner Fertigungstechniken, hochwertiger Bauteile und strengster Qualitätskontrolle leisten wir zwei Jahre Garantie für die Funktion der Tetronic LED ProLine 380/580/780/980, gerechnet ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Keine Garantie besteht in Fällen unsachgemäßer Behandlung, bei Verschleibteilen im Rahmen des normalen Verschleibes, bei Ausfall von bis zu 4 % der LEDs sowie beim Eingriff in die Gerätetechnik. ihre gesetzlichen Gewährleistungsansprüche bleiben unberührt. Bei Reclamationen wenden Sie sich an ihren Handler oder an Tetra:

Tetra Technik Service Center, Postfach 1580, 49304 Melle

www.tetra.net
