Produkttyp	Aktive Monitorlautsprecher (Stereo-Paar)
Marke	M-Audio
Modell	BX3 BT
Kategorie	Studiomonitore
Stromversorgung	Netzteil (Netzkabel im Lieferumfang)
Leistung	20 W pro Kanal (RMS)
Audioeingänge	Stereo-RCA, TRS 6,35 mm (1/4"), Hilfseingang TRS 3,5 mm (1/8")
Bluetooth	Ja, Version 5.0 (Reichweite ca. 10 m)
Kopfhörerausgang	3,5 mm (1/8")-Klinkenbuchse
Entzerrung	Getrennte Regler für hohe Frequenzen (HF) und tiefe Frequenzen (TF)
Lautsprecher	3-Zoll-Woofer und 1-Zoll-Tweeter
Verbindungskabel zwischen den Lautsprechern	3,5 mm (1/8")-Verbindungskabel im Lieferumfang
Mitgeliefertes Zubehör	Schaumstofffüße, RCA-3,5-mm-Kabel, Verbindungskabel, Netzkabel, Bedienungsanleitung
Abmessungen (jeder Lautsprecher)	Ca. 150 x 200 x 180 mm (B x H x T)
Gewicht (jeder Lautsprecher)	Ca. 3,0 kg
Sicherheit	Die rückseitigen Anschlüsse nicht blockieren; vor dem Anschließen ausschalten
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten vermeiden
Reparierbarkeit	Wenden Sie sich an den M-Audio-Support; nicht öffnen

Häufig gestellte Fragen - BX3 BT M-AUDIO

Wie verbinde ich die BX3 BT-Lautsprecher mit meinem Computer?

Verwenden Sie das mitgelieferte RCA-3,5-mm-Kabel: Stecken Sie den 3,5-mm-Stecker in den Audioausgang Ihres Computers und die RCA-Stecker in die RCA-Eingänge der Lautsprecher. Sie können auch eine Bluetooth-Verbindung oder ein 3,5-mm-TRS-Hilfskabel verwenden.

Wie koppele ich ein Gerät über Bluetooth?

Schalten Sie die Lautsprecher ein, drücken Sie die Bluetooth-Taste auf der Rückseite des aktiven Lautsprechers (die blaue LED blinkt). Suchen Sie auf Ihrem Gerät in den Bluetooth-Einstellungen nach 'BX3 BT' und verbinden Sie sich. Falls ein Code verlangt wird, geben Sie 0000 ein. Die LED hört auf zu blinken, wenn die Kopplung erfolgreich ist.

Warum kommt kein Ton?

Überprüfen Sie, ob die Lautsprecher eingeschaltet sind (Vol/Power-Regler nach rechts gedreht) und die Lautstärke nicht auf Minimum steht. Stellen Sie sicher, dass die Audioquelle richtig angeschlossen ist und kein Kopfhörer eingesteckt ist (der Kopfhörerausgang schaltet den Ton der Lautsprecher stumm). Überprüfen Sie auch die Lautstärkeeinstellungen Ihrer Quelle.

Welche Kabel sind im Lieferumfang enthalten?

Der Lieferumfang umfasst: ein Paar BX3 BT-Lautsprecher, Schaumstofffüße, ein RCA-3,5-mm-Audiokabel, ein 3,5-mm-Verbindungskabel, ein Netzkabel und eine Bedienungsanleitung.

Wie stelle ich die Entzerrung ein?

Drehen Sie auf der Rückseite des aktiven Lautsprechers die Regler HF EQ (Höhen) und BF EQ (Tiefen), um den Frequenzgang nach Ihren Wünschen anzupassen. Eine Position auf 12 Uhr ergibt einen linearen Frequenzgang.

Kann ich die BX3 BT-Lautsprecher mit einem Audio-Interface verwenden?

Ja, schließen Sie die Ausgänge des Audio-Interfaces mit geeigneten Kabeln an die TRS-6,35-mm- oder RCA-Eingänge der Lautsprecher an. Stellen Sie sicher, dass Lautsprecher und Interface vor dem Anschließen ausgeschaltet sind.

Was ist die beste Position für die Lautsprecher?

Stellen Sie die Lautsprecher auf Ohrhöhe auf, sodass sie mit Ihrer Hörposition ein gleichseitiges Dreieck bilden. Die Tweeter sollten auf Ihre Ohren ausgerichtet sein. Verwenden Sie die Schaumstofffüße, um die Lautsprecher vom Tisch zu entkoppeln. Vermeiden Sie nach Möglichkeit eine horizontale Aufstellung.

Wie schließe ich einen Kopfhörer an?

Schließen Sie Ihren Kopfhörer (3,5-mm-Klinke) an den Kopfhörerausgang auf der Vorderseite des aktiven Lautsprechers an. Wenn ein Kopfhörer angeschlossen ist, wird der Ton der Lautsprecher automatisch stummgeschaltet.

Was tun, wenn Bluetooth nicht funktioniert?

Stellen Sie sicher, dass sich die Lautsprecher im Pairing-Modus befinden (blaue LED blinkt). Wenn Sie bereits ein Gerät gekoppelt haben, sollte die Verbindung automatisch wiederhergestellt werden. Zum Zurücksetzen schalten Sie die Lautsprecher aus und wieder ein und drücken dann erneut die Bluetooth-Taste.

Wie pflege ich die Lautsprecher?

Reinigen Sie die Außenflächen mit einem weichen, trockenen Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Blockieren Sie nicht die rückseitigen Anschlüsse. Bei technischen Problemen wenden Sie sich an den M-Audio-Support.

BEDIENUNGSANLEITUNG BX3 BT M-AUDIO

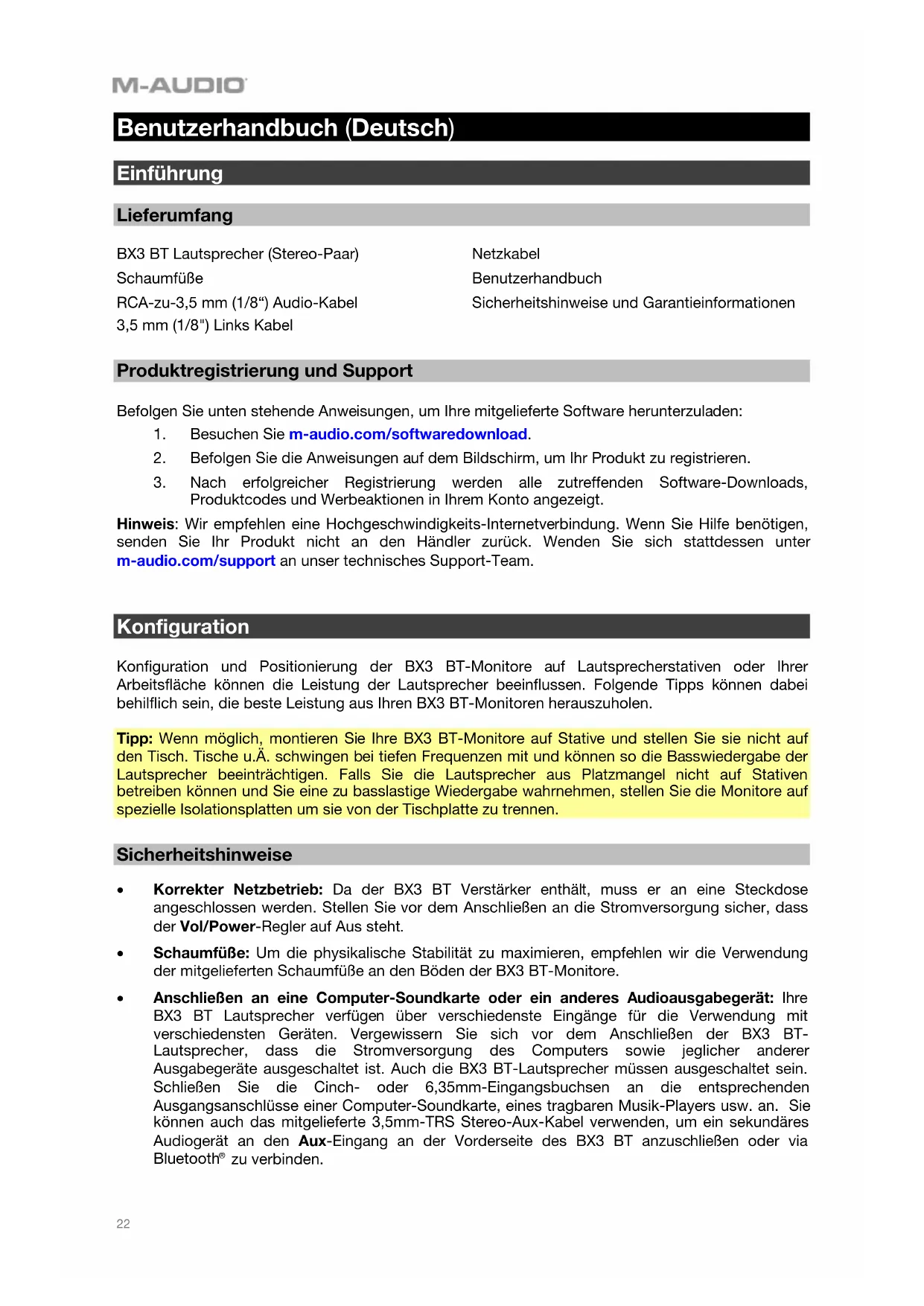

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

BX3 BT Laufsprecher (Stereo-Paar)

SchaumfuBe

RCA-zu-3,5 mm (1/8") Audio-Kabel

3,5 mm (1/8") Links Kabel

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Produktregistrierung und Support

Befolgen Sie unter stehende Anweisungen, um ihre mitgelieferte Software herunterzuladen:

1. Besuchen Sie m-audio.com/softwaredownload.
2. Befolgen Sie die Anweisungen auf dem Bildschirm, um Ihr Produkt zu registrieren.
3. Nach erfolglicher Regelierung werden alle zutreffenden Software-Downloads, Produktcodes und Werbeaktionen in Ihr Konto angezeigt.

Hinweis: Wir empfehlen eine Hochgeschwindigkeits-Internetverbindung. Wenn Sie Hilfe benötigen, senden Sie Ihr Produkt nicht an den Handler zurück. Wenden Sie sich stattdessen unter m-audio.com/support an unser technisches Support-Team.

Konfiguration

Konfiguration und Positionierung der BX3 BT-Monitore auf Laufsprecherstativen oder ihrer Arbeitsfläche können die Leistung der Laufsprecher beeinflussen. Folgende Tipps können damit behilflich sein, die Beste Leistung aus ihren BX3 BT-Monitoren herauszuholen.

Tipp: Wenn möglich, montieren Sie ihre BX3 BT-Monitore auf Stative und stellen Sie sie nicht auf den Tisch. Tische u.A. schwingen bei tiefen Frequenzen mit und konnen so die Basswiedergabe der Laufsprecher beeinträchtigen. Falls Sie die Laufsprecher aus Platzmangel nicht auf Stativen betreiben konnen und Sie eine zu basslastige Wiedergabe wahrnehmen, stellen Sie die Monitore auf spezielle Isolationsplatten um sie von der Tischplatte zu trennen.

Sicherheitshinweise

• Korrekter Netzbetrieb: Da der BX3 BT Versteller enthalt, muss er an eine Steckdose angeschlossen werden. Stellen Sie vor dem Anschlieben an die Stromversorgung sicher, dass der Vol/Power-Regler auf Aus stehen.
  Schaumfübe: Um die physikalische Stabilität zu maximieren, empfehlen wir die Verwendung der mitgelieferten Schaumfübe an den Böden der BX3 BT-Monitore.
• Anschlieben an eine Computer-Soundkarte oder ein anderes Audioausgabegerät: Ihr BX3 BT Laufsprecher verfügen über verschiedene Eingänge für die Verwendung mit verschiedenen Geräten. Vergewissem Sie sich vor dem Anschlieben der BX3 BT-Laufsprecher, dass die Stromversorgung des Computers sowie jeglicher anderer Ausgabegerate ausgeschaltet ist. Auch die BX3 BT-Laufsprecher müssen ausgeschalten sein. Schließen Sie die Cinch- oder 6,35mm-Eingangsbuchsen an die entsprichenden Ausgangsanschlüsse einer Computer-Soundkarte, eines tragbaren Musik-Players usw. an. Sie können auch das mitgelieferte 3,5mm-TRS Stereo-Aux-Kabel verwenden, um ein sekundäre Audiogerät an den Aux-Eingang an der Vorderseite des BX3 BT anzuschlagen oder via Bluetooth zu verbinden.

Positionierung der Laufsprecher

Die Positionierung der Laufsprecher hat einen groBen Einfluss darauf, wie gut sie im Studio klingen. Obwohl Nahfeld-Studiomonitore ohnehin ether darauf ausgelegt sind, eine schlechte Positionierung auszugleichen, sollen den Sie möglichst darauf achten, dass die Laufsprecher und Ihr Kopf ein gleichseitiges Dreieck bilden. Mit anderen Worten: Sorgen Sie davon, dass jeder Laufsprecher jeweils den gleichen Abstand zum anderen Laufsprecher und ihrerk Kopf hat. Sind die Laufsprecher platziert, drehen Sie jedem Laufsprecher weniger, so dass sie zum Hörer zeigen.

Sehen Sie sich das Diagramm auf der rechten Seite an. Beachten Sie, dass der Abstand vom Kopf des Hörers zu jedem Laufsprecher so groß wie der Abstand zwischen dem linken und dem rechten Laufsprecher sein soll. Denken Sie auch darüber die Laufsprecher liegt zu drehen, so dass sie zum Hörer zeigen. Das ware die ideale Aufstellung - falls dies praktisch nicht durchführbar ist, versuchen Sie dieser Aufstellung so nahe wie möglich zukommen.

Die Laufsprecher und Hörer sollen sich jeweils in den drei Ecken eines gleichseitigen Dreiecks befinden.

Höhe der Laufsprecher

Die BX3 BT befinden sich in idealer Höhe, wenn die Lautsprecher parallel zum Boden stehen und der Mittelpunkt zwischen Woofer und Hochtöner auf Ohrhöhe ist.

Das Diagramm rechts zeigt die ideale Laufsprecherhöhe in Relation zum Hörer. Beachten Sie, dass die Ohren des Hörers unmittelbar zwischen Woofer und Hochtönern sind.

Mittelpunkt zwischen Hochtöner/Woofer

Ausrichtung der Laufsprecher

Wenn möglich, stellen Sie die BX3 BT-Monitore senkrecht auf und legen Sie sie nicht auf die Seite. Die Tief- und Hochtöner der BX3 BT-Monitore sind senkrecht ausgerichtet und liefern Beste Ergebnisse, wenn sie aufrecht stehen. Wenn Sie sie auf die Seite legen, kann dies zu starken Reflexionen von nahegelegen den Oberflächen und einem spektral unausgewogenem Klangbild führen.

Falls Sie die BX3 BT-Monitore aus Platz- oder Sichtgründen dennoch auf die Seite legen,müssen,verbessern Sie das Stereobild,indem Sie die Hochtöner nach innen drehen.

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

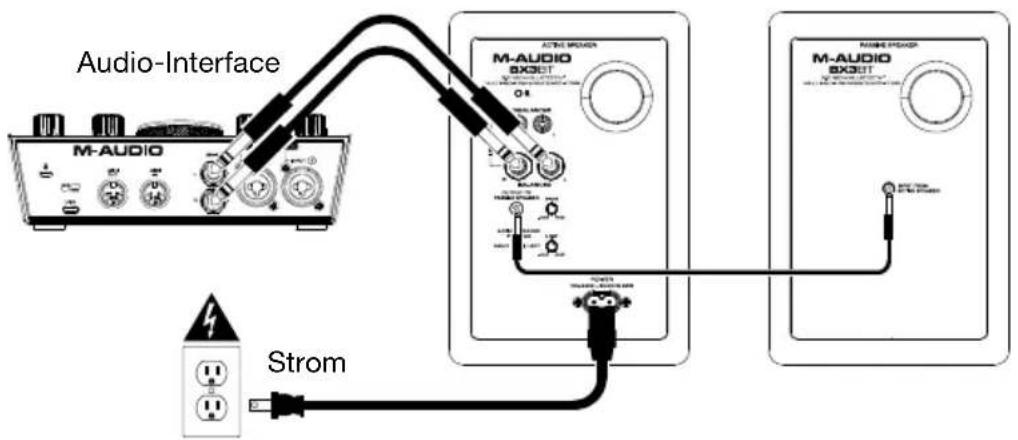

Beispiel 1 - Anschlieben an ein Audio-Interface

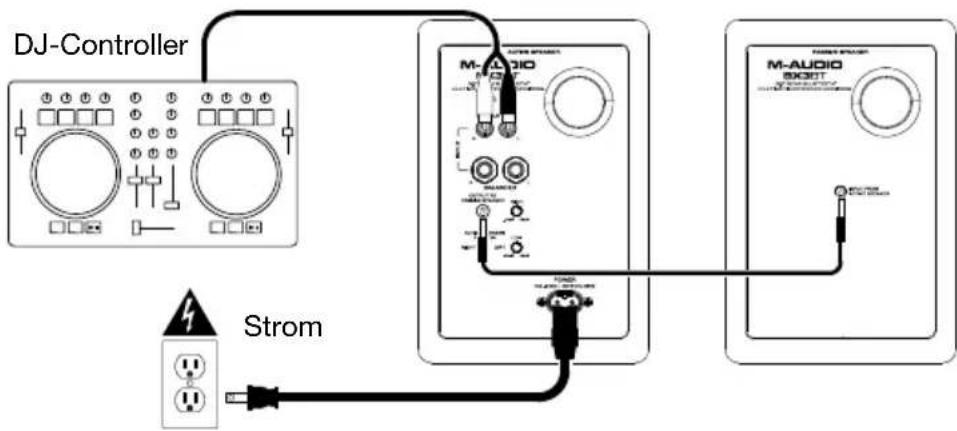

Beispiel 2 - Anschlieben an einen DJ-Controller

Beispiel 3 - Anschreiben an einen zusätzlichen Media Player

Funktionen

Rückseite

1. Rückseitiger Anschluss: Der rückseitige Anschluss erweitert den Bass, der durch den Subwoofer erzeugt wird und verstärkt die tiefen Frenzen. Achten Sie darauf, dass diese Anschlüsse nicht blockiert sind, damit die Basswiedergabe nicht beeinträchtigt wird.
2. Bluetooth-Taste: Drücken Sie diese Taste, um ein gekoppeltes Bluetooth-Gerät zu trennen und in den Koppelmodus zu wechseln. Siehe Koppelne eines Bluetooth-Geräts für ähnliche Informationen.
3. Cinch-Eingänge: Verwenden Sie das mitgelieferte Audio-Kabel oder andere Cinch-Kabel (separatehältlich), um externe Tonquellen an diese Eingänge anzuschreiben.
4. 6,35 mm (1/4")-TRS-Eingänge: Verwenden Sie 6,35 mm (1/4")-Kabel (separatehältlich), um eine externe Audioquelle an diese Eingänge anzuschreiben.
5. 3,5 mm (1/8")-TS-Ausgang zu passiven Laufsprecher: Dies ist der Audioanschluss zu den passiven Laufsprecher. Verwenden Sie das mitgelieferte 6,35 mm (1/4") Verbindungskabel, um den aktiven Laufsprecher mit dem passiven Laufsprecher zu verbinden.
6. 3,5 mm (1/8")-TS-Eingang vom aktiven Laufsprecher: Verwenden Sie das mitgelieferte 6,35 mm (1/4")-Verbindungskabel, um den activen Laufsprecher mit dem passiven Laufsprecher zu verbinden.
7. Position des aktiven Laufsprechers: Stellen Sie dies ein, um die Position des aktiven Laufsprechers im Stereofeld festzulegen. Auf diese Weise konnen Sie wahren, ob Sie den aktiven Laufsprecher entweder links oder rechts haben möchten, je nach ihren Vorlieben und der Position, an der sich ihre Verbindungen befinden.
8. High-EQ: Drehen Sie diesen Regler, um den Hochfrequenzausgleich der Laufsprecher zu verstärken oder zu verringn.
9. Low-EQ: Drehen Sie diesen Regler, um den Niederfrequenzausgleich der Laufsprecher zu verstärken oder zu verringn.
10. Stromanschluss: Stecken Sie das mitgelieferte Netz-kabel hier ein.

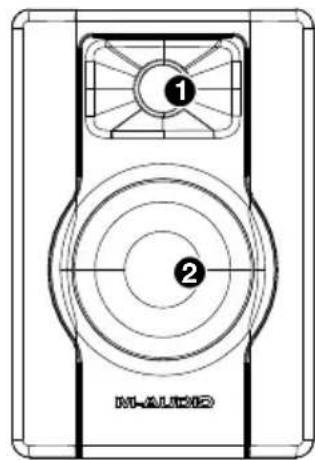

Vorderseite

1. Hochtoner: Gibt die hohen Frenzen aus.

2. Woofer: Gibt die tiefen Frenzen aus.

3. TRS-Aux-Eingang (1/8"/3,5 mm): Dieser 3,5mm-TRS-Eingang (1/8") kann dazu verwendet werden, einen CDPlayer, MP3-Player oder eine andere Audioquelle anzuschlieBen.

4. Kopfhörer: Verbinden Sie ihre 3,5 (1/8")-Kopfhörer mit thisem Ausgang, um die Musik über ihre Kopfhörer zu horen. Beachten Sie, dass Sie keinen Ton von den Laufsprechem horen können solange Sie Kopfhörer an die BX3 BT angeschlossen haben.

1. Power/Bluetooth-LED: These LED leuchtet, wenn die Laufsprecher eingeschaltet sind. Beim Koppeln mit einem Bluetooth-Gerät blinking diese LED blau. Wenn der Verbindungsvorgang erfolgreich war, leuchtet sie durchgehend blau.
2. Lautstärke/Stromversorgung: Schalten Sie ihre Laufsprecher mit thisem Knopf ein und passen Sie die Lauststärke an. Drehen Sie einfach am Regler, um die Laufsprecher einzuschalten. Sie horen ein Klicken, wenn die Laufsprecher eingeschaltet sind. Eine LED am Laufsprecher leuchtet auf. Um die Laufsprecher auszuschalten, drehen Sie die Lauststärke einfach ganz herunter; Die LED schaltet sich aus und signalisiert, dass die Laufsprecher ausgeschaltet sind.

Koppeln eines Bluetooth-Geräts

1. Schalten Sie Ihr Bluetooth-Gerät ein.
2. Wenn Sie Ihr BX3 BT einschalten, drücken Sie die Bluetooth-Taste, um in den Koppel-Modus zu gelangen um nach Bluetooth-Geräten zuuchen. Sie wollen, dass Sie sich im Koppel-Modus befinden, wenn die Power/Bluetooth-LED blau blinkt.

Hinweis: Wenn Sie zuvor ein Gerät gekoppelt haben, verbindet sich BX3 BT automatisch wieder.

1. Navigieren Sie zum Setup-Bildschirm Ihr's Bluetooth-Geräts,uchen BX3 BT und verbinden die Geräte. Wenn Ihr Bluetooth-Gerät die Eingabe eines Koppel-Codes anforderdert, geben Sie 0000 ein.
2. Die Power/Bluetooth-LED leuchtet durchgehend blau, wenn ein Gerät mit dem BX3 BT „gekoppelt" ist.

Um ein gekoppeltes Bluetooth-Gerät zu trennen und in den Koppel-Modus zu wechseln, drücken Sie die Bluetooth-Taste. Um ein andes Gerät zu verbinden, wiederholen Sie Schritt 3.
