Produkttyp	Aktive Monitorlautsprecher (Stereopaar)
Marke	M-Audio
Modell	BX4 BT
Stromversorgung	Netzteil (Netzkabel enthalten)
Konnektivität	Bluetooth 5.0, Stereo-RCA-Eingänge, TRS-6,35-mm-Eingänge (1/4"), AUX-TRS-3,5-mm-Eingang, 3,5-mm-Kopfhörerausgang
Hochtöner	Tweeter
Tieftöner	Woofer
Rückseitiger Port	Ja, zur Verbesserung der Basswiedergabe
Entzerrung	Getrennte Regler für Höhen und Tiefen (HF/TF) auf der Rückseite
Schaumstofffüße	Im Lieferumfang enthalten für Stabilität und akustische Entkopplung
Enthaltene Kabel	RCA-auf-3,5-mm-Audiokabel, 3,5-mm-Verbindungskabel, Netzkabel
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen oder scheuernden Mittel verwenden. Vor der Reinigung vom Netz trennen.
Sicherheit	Rückseitige Ports nicht blockieren. Nicht Feuchtigkeit oder Flüssigkeiten aussetzen. Geeignete Steckdose verwenden. Bei Gewitter vom Netz trennen.
Ersatzteile und Reparatur	Das Gerät nicht öffnen. Wenden Sie sich für Reparaturen an den M-Audio-Support. Ersatzteile nicht im Einzelhandel erhältlich.
Lieferumfang	Paar BX4 BT-Lautsprecher, Schaumstofffüße, RCA-3,5-mm-Kabel, 3,5-mm-Verbindungskabel, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - BX4 BT M-AUDIO

Wie verbinde ich meine BX4 BT-Lautsprecher mit meinem Computer?

Verwenden Sie das mitgelieferte RCA-auf-3,5-mm-Audiokabel, um den Audioausgang Ihres Computers mit den RCA-Eingängen der Lautsprecher zu verbinden. Sie können auch ein TRS-6,35-mm-Kabel (separat erhältlich) verwenden, falls Ihre Soundkarte darüber verfügt. Stellen Sie sicher, dass Lautsprecher und Computer ausgeschaltet sind, bevor Sie die Verbindung herstellen.

Wie koppele ich ein Bluetooth-Gerät?

Schalten Sie die Lautsprecher ein und drücken Sie dann die Bluetooth-Taste auf der Rückseite. Die blaue LED blinkt. Suchen Sie auf Ihrem Bluetooth-Gerät nach 'BX4 BT' und wählen Sie es aus. Wenn ein Code verlangt wird, geben Sie '0000' ein. Sobald die Verbindung hergestellt ist, hört die LED auf zu blinken.

Was ist die beste Platzierung für meine Lautsprecher?

Stellen Sie die Lautsprecher so auf, dass sie mit Ihrem Kopf ein gleichseitiges Dreieck bilden. Die Hochtöner sollten sich auf Ohrhöhe befinden. Vermeiden Sie es, sie auf die Seite zu legen; verwenden Sie die Schaumstofffüße, um die Lautsprecher von der Oberfläche zu entkoppeln. Blockieren Sie nicht die rückseitigen Ports.

Kann ich die Lautsprecher ohne die Schaumstofffüße verwenden?

Ja, aber die Schaumstofffüße verbessern die Stabilität und reduzieren Tischresonanzen. Wenn Sie sie nicht verwenden, stellen Sie sicher, dass die Lautsprecher stabil stehen und nicht verrutschen.

Wie stelle ich die Entzerrung ein?

Die Entzerrungsregler befinden sich auf der Rückseite. Verwenden Sie die Regler 'HF' (Höhen) und 'TF' (Tiefen), um den Klang Ihren Vorlieben anzupassen oder die Raumakustik auszugleichen.

Warum ist der Ton leise oder verzerrt?

Überprüfen Sie die Gesamtlautstärke und die Entzerrungseinstellungen. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind und die Eingänge nicht übersteuert sind. Wenn das Problem weiterhin besteht, testen Sie mit einer anderen Audioquelle.

Was tun, wenn die Betriebs-LED nicht leuchtet?

Überprüfen Sie, ob das Netzkabel an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der Lautstärke-/Ein/Aus-Knopf gedreht wurde, um das Gerät einzuschalten (Klick). Wenn nichts passiert, wenden Sie sich an den M-Audio-Support.

Wie schließe ich Kopfhörer an?

Schließen Sie Ihre Kopfhörer an die 3,5-mm-Kopfhörerbuchse auf der Vorderseite an. Wenn Kopfhörer angeschlossen sind, wird der Ton der Lautsprecher automatisch stummgeschaltet. Der Kopfhörerausgang ist aktiv, solange die Kopfhörer angeschlossen sind.

Kann ich nur einen Lautsprecher verwenden?

Die BX4 BT sind für den Stereobetrieb als Paar ausgelegt. Der aktive Lautsprecher (mit Bedienfeld) versorgt den passiven Lautsprecher über das Verbindungskabel. Sie können nur den aktiven Lautsprecher verwenden, aber der Ton ist dann mono.

Was tun, wenn die Bluetooth-Verbindung fehlschlägt?

Stellen Sie sicher, dass Bluetooth auf Ihrem Gerät aktiviert ist und die Lautsprecher sich im Kopplungsmodus befinden (LED blinkt). Wenn bereits ein Gerät gekoppelt war, drücken Sie die Bluetooth-Taste, um die Kopplung aufzuheben, und versuchen Sie es erneut. Starten Sie bei Bedarf die Lautsprecher und Ihr Gerät neu.

BEDIENUNGSANLEITUNG BX4 BT M-AUDIO

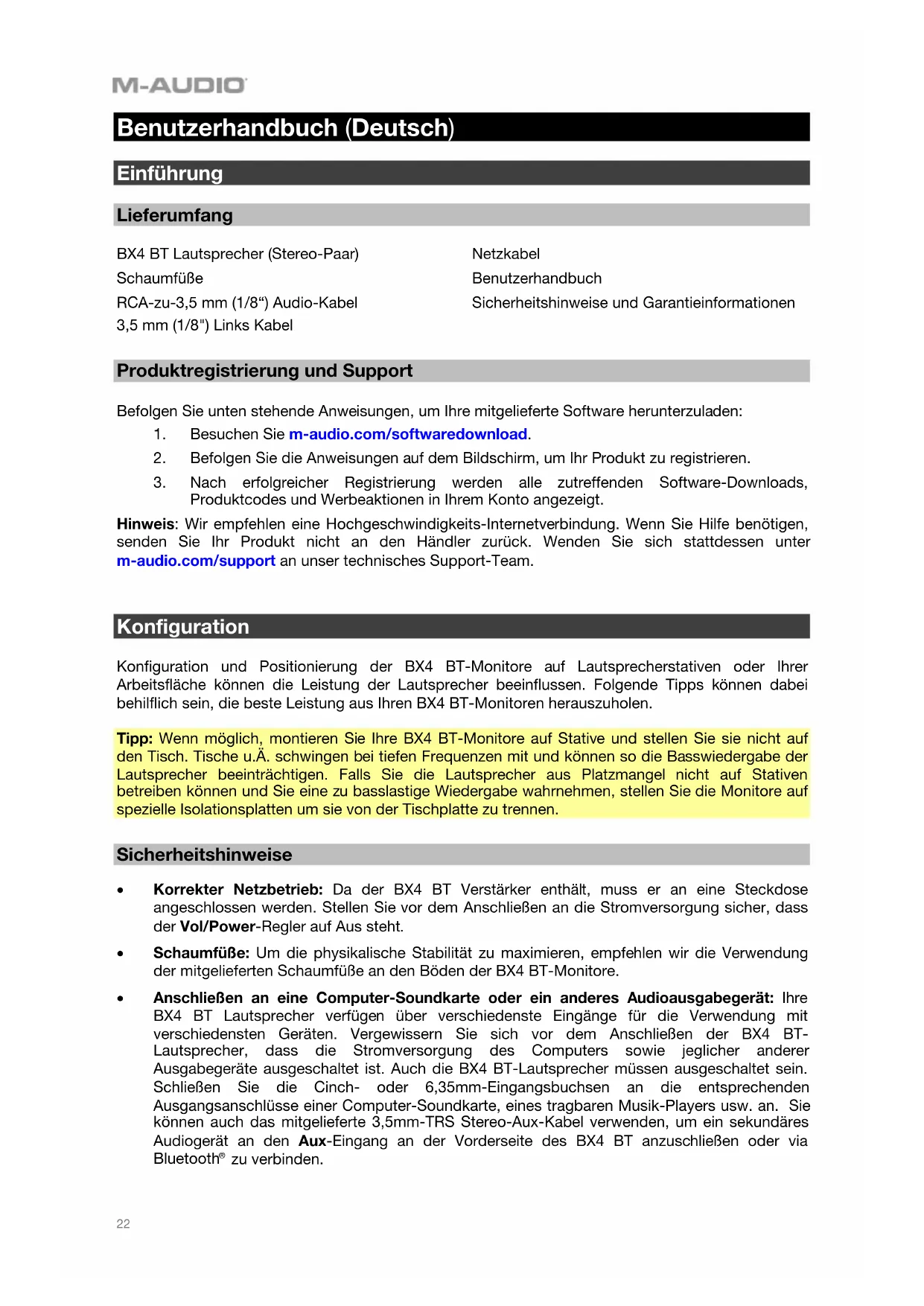

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

BX4 BT Lautsprecher (Stereo-Paar)

Schaumfüße

RCA-zu-3,5 mm (1/8") Audio-Kabel

3,5 mm (1/8") Links Kabel

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Produktregistrierung und Support

Befolgen Sie unten stehende Anweisungen, um Ihre mitgelieferte Software herunterzuladen:

1. Besuchen Sie m-audio.com/softwaredownload.
2. Befolgen Sie die Anweisungen auf dem Bildschirm, um Ihr Produkt zu registrieren.
3. Nach erfolgreicher Registrierung werden alle zutreffenden Software-Downloads, Produktcodes und Werbeaktionen in Ihrem Konto angezeigt.

Hinweis: Wir empfehlen eine Hochgeschwindigkeits-Internetverbindung. Wenn Sie Hilfe benötigen, senden Sie Ihr Produkt nicht an den Händler zurück. Wenden Sie sich stattdessen unter m-audio.com/support an unser technisches Support-Team.

Konfiguration

Konfiguration und Positionierung der BX4 BT-Monitore auf Lautsprecherstativen oder Ihrer Arbeitsfläche können die Leistung der Lautsprecher beeinflussen. Folgende Tipps können dabei behilflich sein, die beste Leistung aus Ihren BX4 BT-Monitoren herauszuholen.

Tipp: Wenn möglich, montieren Sie Ihre BX4 BT-Monitore auf Stative und stellen Sie sie nicht auf den Tisch. Tische u.Ä. schwingen bei tiefen Frequenzen mit und können so die Basswiedergabe der Lautsprecher beeinträchtigen. Falls Sie die Lautsprecher aus Platzmangel nicht auf Stativen betreiben können und Sie eine zu basslastige Wiedergabe wahrnehmen, stellen Sie die Monitore auf spezielle Isolationsplatten um sie von der Tischplatte zu trennen.

Sicherheitshinweise

• Korrekter Netzbetrieb: Da der BX4 BT Verstärker enthält, muss er an eine Steckdose angeschlossen werden. Stellen Sie vor dem Anschließen an die Stromversorgung sicher, dass der Vol/Power-Regler auf Aus steht.
• Schaumfüße: Um die physikalische Stabilität zu maximieren, empfehlen wir die Verwendung der mitgelieferten Schaumfüße an den Böden der BX4 BT-Monitore.
• Anschließen an eine Computer-Soundkarte oder ein anderes Audioausgabegerät: Ihre BX4 BT Lautsprecher verfügen über verschiedenste Eingänge für die Verwendung mit verschiedensten Geräten. Vergewissern Sie sich vor dem Anschließen der BX4 BT-Lautsprecher, dass die Stromversorgung des Computers sowie jeglicher anderer Ausgabegeräte ausgeschaltet ist. Auch die BX4 BT-Lautsprecher müssen ausgeschaltet sein. Schließen Sie die Cinch- oder 6,35mm-Eingangsbuchsen an die entsprechenden Ausgangsanschlüsse einer Computer-Soundkarte, eines tragbaren Musik-Players usw. an. Sie können auch das mitgelieferte 3,5mm-TRS Stereo-Aux-Kabel verwenden, um ein sekundäres Audiogerät an den Aux-Eingang an der Vorderseite des BX4 BT anzuschließen oder via Bluetooth® zu verbinden.

Positionierung der Lautsprecher

Die Positionierung der Lautsprecher hat einen großen Einfluss darauf, wie gut sie im Studio klingen. Obwohl Nahfeld-Studiomonitore ohnehin eher darauf ausgelegt sind, eine schlechte Positionierung auszugleichen, sollten Sie möglichst darauf achten, dass die Lautsprecher und Ihr Kopf ein gleichseitiges Dreieck bilden. Mit anderen Worten: Sorgen Sie dafür, dass jeder Lautsprecher jeweils den gleichen Abstand zum anderen Lautsprecher und Ihrem Kopf hat. Sind die Lautsprecher platziert, drehen Sie jeden Lautsprecher leicht, so dass sie zum Hörer zeigen.

Sehen Sie sich das Diagramm auf der rechten Seite an. Beachten Sie, dass der Abstand vom Kopf des Hörers zu jedem Lautsprecher so groß wie der Abstand zwischen dem linken und dem rechten Lautsprecher sein soll. Denken Sie auch daran die Lautsprecher leicht zu drehen, so dass sie zum Hörer zeigen. Das wäre die ideale Aufstellung - falls dies praktisch nicht durchführbar ist, versuchen Sie dieser Aufstellung so nahe wie möglich zukommen.

Die Lautsprecher und Hörer sollten sich jeweils in den drei Ecken eines gleichseitigen Dreiecks befinden.

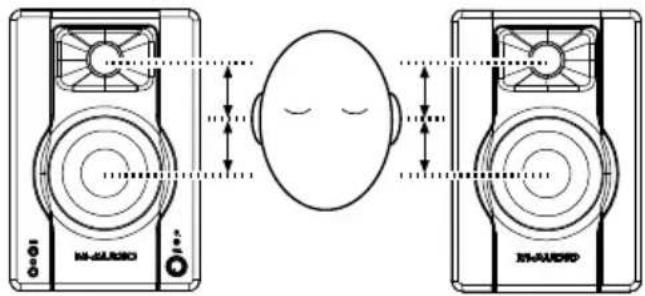

Höhe der Lautsprecher

Die BX4 BT befinden sich in idealer Höhe, wenn die Lautsprecher parallel zum Boden stehen und der Mittelpunkt zwischen Woofer und Hochtöner auf Ohrhöhe ist.

Das Diagramm rechts zeigt die ideale Lautsprecherhöhe in Relation zum Hörer. Beachten Sie, dass die Ohren des Hörers unmittelbar zwischen Woofer und Hochtöner sind.

Mittelpunkt zwischen Hochtöner/Woofer

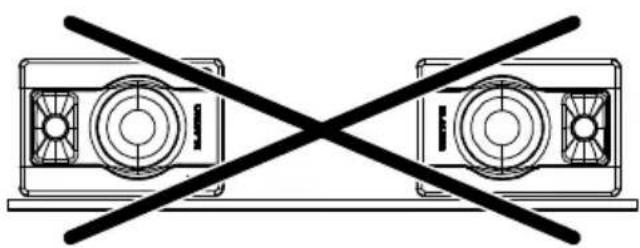

Ausrichtung der Lautsprecher

Wenn möglich, stellen Sie die BX4 BT-Monitore senkrecht auf und legen Sie sie nicht auf die Seite. Die Tief- und Hochltöner der BX4 BT-Monitore sind senkrecht ausgerichtet und liefern beste Ergebnisse, wenn sie aufrecht stehen. Wenn Sie sie auf die Seite legen, kann dies zu starken Reflexionen von nahegelegenen Oberflächen und einem spektral unausgewogenem Klangbild führen.

Falls Sie die BX4 BT-Monitore aus Platz- oder Sichtgründen dennoch auf die Seite legen müssen, verbessern Sie das Stereobild, indem Sie die Hochtöner nach innen drehen.

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

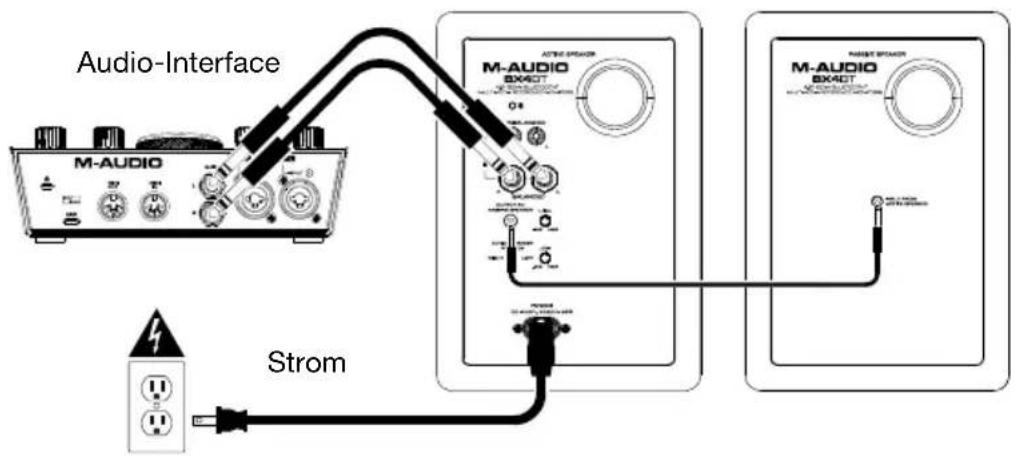

Beispiel 1 – Anschließen an ein Audio-Interface

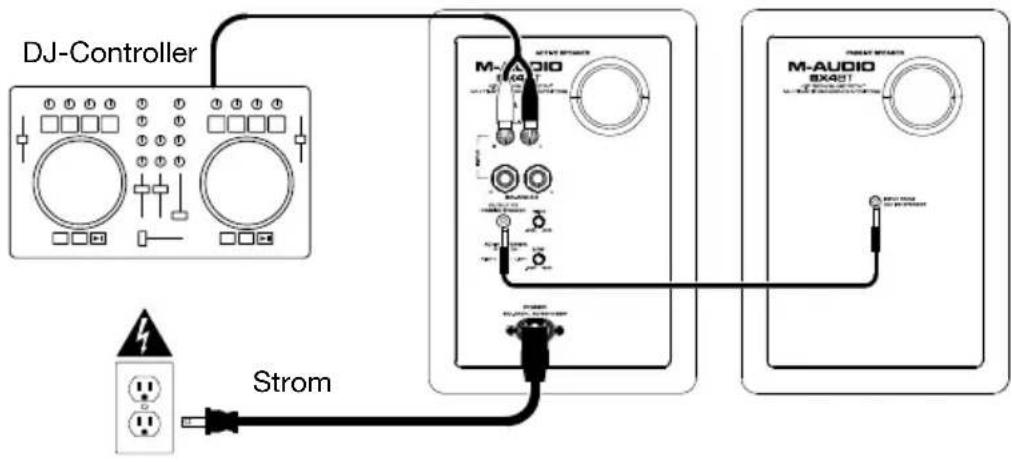

Beispiel 2 – Anschließen an einen DJ-Controller

Beispiel 3 – Anschließen an einen zusätzlichen Media Player

Funktionen

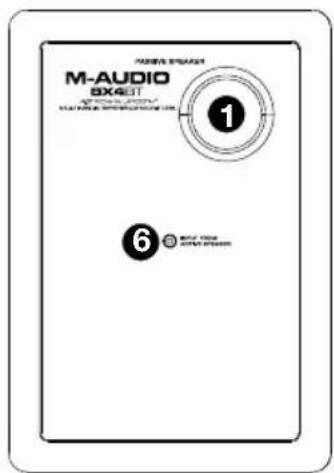

Rückseite

1. Rückseitiger Anschluss: Der rückseitige Anschluss erweitert den Bass, der durch den Subwoofer erzeugt wird und verstärkt die tiefen Frequenzen. Achten Sie darauf, dass diese Anschlüsse nicht blockiert sind, damit die Basswiedergabe nicht beeinträchtigt wird.
2. Bluetooth-Taste: Drücken Sie diese Taste, um ein gekoppeltes Bluetooth-Gerät zu trennen und in den Koppel-Modus zu wechseln. Siehe Koppeln eines Bluetooth-Geräts für nähere Informationen.
3. Cinch-Eingänge: Verwenden Sie das mitgelieferte Audio-Kabel oder andere Cinch-Kabel (separat erhältlich), um externe Tonquellen an diese Eingänge anzuschließen.
4. 6,35 mm (1/4")-TRS-Eingänge: Verwenden Sie 6,35 mm (1/4")-Kabel (separat erhältlich), um eine externe Audioquelle an diese Eingänge anzuschließen.
5. 3,5 mm (1/8")-TS-Ausgang zu passiven Lautsprecher: Dies ist der Audioanschluss zu den passiven Lautsprecher. Verwenden Sie das mitgelieferte 6,35 mm (1/4") Verbindungskabel, um den aktiven Lautsprecher mit dem passiven Lautsprecher zu verbinden.
6. 3,5 mm (1/8")-TS-Eingang vom aktiven Lautsprecher: Verwenden Sie das mitgelieferte 6,35 mm (1/4")-Verbindungskabel, um den activen Lautsprecher mit dem passiven Lautsprecher zu verbinden.
7. Position des aktiven Lautsprechers: Stellen Sie dies ein, um die Position des aktiven Lautsprechers im Stereofeld festzulegen. Auf diese Weise können Sie wählen, ob Sie den aktiven Lautsprecher entweder links oder rechts haben möchten, je nach Ihren Vorlieben und der Position, an der sich Ihre Verbindungen befinden.
8. High-EQ: Drehen Sie diesen Regler, um den Hochfrequenzausgleich der Lautsprecher zu verstärken oder zu verringern.
9. Low-EQ: Drehen Sie diesen Regler, um den Niederfrequenzausgleich der Lautsprecher zu verstärken oder zu verringern.
10. Stromanschluss: Stecken Sie das mitgelieferte Netz-kabel hier ein.

Vorderseite

1. Hochtöner: Gibt die hohen Frequenzen aus.

2. Woofer: Gibt die tiefen Frequenzen aus.

3. TRS-Aux-Eingang (1/8"/3,5 mm): Dieser 3,5mm-TRS-Eingang (1/8") kann dazu verwendet werden, einen CD-Player, MP3-Player oder eine andere Audioquelle anzuschließen.

4. Kopfhörer: Verbinden Sie Ihre 3,5 (1/8")-Kopfhörer mit diesem Ausgang, um die Musik über Ihre Kopfhörer zu hören. Beachten Sie, dass Sie keinen Ton von den Lautsprechern hören können solange Sie Kopfhörer an die BX4 BT angeschlossen haben.

1. Power/Bluetooth-LED: Diese LED leuchtet, wenn die Lautsprecher eingeschaltet sind. Beim Koppeln mit einem Bluetooth-Gerät blinkt diese LED blau. Wenn der Verbindungsvorgang erfolgreich war, leuchtet sie durchgehend blau.

2. Lautstärke/Stromversorgung: Schalten Sie Ihre Lautsprecher mit diesem Knopf ein und passen Sie die Lautstärke an. Drehen Sie einfach am Regler, um die Lautsprecher einzuschalten. Sie hören ein Klicken, wenn die Lautsprecher eingeschaltet sind. Eine LED am Lautsprecher leuchtet auf. Um die Lautsprecher auszuschalten, drehen Sie die Lautstärke einfach ganz herunter; Die LED schaltet sich aus und signalisiert, dass die Lautsprecher ausgeschaltet sind.

Koppeln eines Bluetooth-Geräts

1. Schalten Sie Ihr Bluetooth-Gerät ein.

2. Wenn Sie Ihr BX4 BT einschalten, drücken Sie die Bluetooth-Taste, um in den Koppel-Modus zu gelangen um nach Bluetooth-Geräten zu suchen. Sie wissen, dass Sie sich im Koppel-Modus befinden, wenn die Power/Bluetooth-LED blau blinkt.

Hinweis: Wenn Sie zuvor ein Gerät gekoppelt haben, verbindet sich BX4 BT automatisch wieder.

1. Navigieren Sie zum Setup-Bildschirm Ihres Bluetooth-Geräts, suchen BX4 BT und verbinden die Geräte. Wenn Ihr Bluetooth-Gerät die Eingabe eines Koppel-Codes anfordert, geben Sie 0000 ein.

2. Die Power/Bluetooth-LED leuchtet durchgehend blau, wenn ein Gerät mit dem BX4 BT „gekoppelt“ ist.

Um ein gekoppeltes Bluetooth-Gerät zu trennen und in den Koppel-Modus zu wechseln, drücken Sie die Bluetooth-Taste. Um ein anderes Gerät zu verbinden, wiederholen Sie Schritt 3.
