Type de produit	Enceintes actives de monitoring (paire stéréo)
Marque	M-Audio
Modèle	BX4 BT
Alimentation	Secteur (câble d'alimentation inclus)
Connectivité	Bluetooth 5.0, entrées RCA stéréo, entrées TRS 6,35 mm (1/4 po), entrée auxiliaire TRS 3,5 mm, sortie casque 3,5 mm
Haut-parleur d'aigus	Tweeter
Haut-parleur de basses	Woofer
Port arrière	Oui, pour améliorer la réponse dans les basses fréquences
Égalisation	Commandes séparées pour les hautes et basses fréquences (HF/BF) sur le panneau arrière
Pieds en mousse	Inclus pour la stabilité et le découplage acoustique
Câbles inclus	Câble audio RCA vers 3,5 mm, câble d'interconnexion 3,5 mm, câble d'alimentation
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs. Débrancher avant nettoyage.
Sécurité	Ne pas obstruer les ports arrière. Ne pas exposer à l'humidité ou aux liquides. Utiliser une prise secteur adaptée. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Ne pas ouvrir l'appareil. Contacter le support M-Audio pour toute réparation. Pièces détachées non disponibles au détail.
Contenu de la boîte	Paire d'enceintes BX4 BT, pieds en mousse, câble RCA-3,5 mm, câble d'interconnexion 3,5 mm, câble d'alimentation, guide d'utilisation

FOIRE AUX QUESTIONS - BX4 BT M-AUDIO

Comment connecter mes enceintes BX4 BT à mon ordinateur ?

Utilisez le câble audio RCA vers 3,5 mm inclus pour relier la sortie audio de votre ordinateur aux entrées RCA des enceintes. Vous pouvez également utiliser un câble TRS 6,35 mm (vendu séparément) si votre carte son en possède. Assurez-vous que les enceintes et l'ordinateur sont éteints avant de brancher.

Comment jumeler un appareil Bluetooth ?

Mettez les enceintes sous tension, puis appuyez sur le bouton Bluetooth à l'arrière. La LED bleue clignote. Sur votre appareil Bluetooth, recherchez 'BX4 BT' et sélectionnez-le. Si un code est demandé, entrez '0000'. La LED cesse de clignoter une fois connecté.

Quel est le meilleur placement pour mes enceintes ?

Placez les enceintes de façon à former un triangle équilatéral avec votre tête. Les tweeters doivent être à hauteur d'oreilles. Évitez de les poser sur le côté ; utilisez les pieds en mousse pour découpler les enceintes de la surface. Ne bloquez pas les ports arrière.

Puis-je utiliser les enceintes sans les pieds en mousse ?

Oui, mais les pieds en mousse améliorent la stabilité et réduisent les résonances du bureau. Si vous ne les utilisez pas, assurez-vous que les enceintes sont stables et ne glissent pas.

Comment régler l'égalisation ?

Les commandes d'égalisation se trouvent sur le panneau arrière. Utilisez les boutons 'HF' (hautes fréquences) et 'BF' (basses fréquences) pour ajuster le son selon vos préférences ou pour compenser l'acoustique de la pièce.

Pourquoi le son est-il faible ou distordu ?

Vérifiez le volume général et les réglages d'égalisation. Assurez-vous que les câbles sont bien connectés et que les entrées ne sont pas saturées. Si le problème persiste, testez avec une autre source audio.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est branché sur une prise secteur fonctionnelle. Assurez-vous que le bouton Vol/Power est tourné pour mettre sous tension (clic). Si rien ne se produit, contactez le support M-Audio.

Comment connecter un casque ?

Branchez votre casque sur la prise casque 3,5 mm située sur le panneau avant. Lorsqu'un casque est branché, le son des enceintes est coupé automatiquement. La sortie casque est active tant que le casque est connecté.

Puis-je utiliser une seule enceinte ?

Les BX4 BT sont conçues pour fonctionner en paire stéréo. L'enceinte active (avec panneau de commande) alimente l'enceinte passive via le câble d'interconnexion. Vous pouvez utiliser une seule enceinte active, mais le son sera en mono.

Que faire si le Bluetooth ne se connecte pas ?

Assurez-vous que le Bluetooth de votre appareil est activé et que les enceintes sont en mode jumelage (LED clignote). Si un appareil était déjà jumelé, appuyez sur le bouton Bluetooth pour le déjumeler et réessayer. Redémarrez les enceintes et votre appareil si nécessaire.

MODE D'EMPLOI BX4 BT M-AUDIO

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

BX4 BT haut-parleurs (paire stéréo)

Pieds en mousse

Câble audio RCA-à-3,5 mm (1/8 po.)

Câble d'interconnexion 3,5 mm (1/8 po.)

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Enregistrement du produit et assistance technique

Pour télécharger le ou les logiciels inclus, veuillez suivre les instructions ci-dessous :

1. Visitez m-audio.com/softwaredownload.
2. Suivez les instructions à l'écran pour enregistrer votre produit.
3. Une fois l'enregistrement réussi, tous les téléchargements de logiciels, de contenus exclusifs et d'offres promotionnelles applicables figureront sur votre compte.

Remarque : Une connexion Internet à haut débit est recommandée. Si vous avez besoin d'aide, ne retournez pas le produit chez le détaillant. Veuillez plutôt contacter notre équipe d'assistance technique en visitant m-audio.com/support.

Configuration

La configuration et le positionnement de vos moniteurs BX4 BT sur des pieds, ou le bureau de votre station de travail peut affecter les performances des haut-parleurs. Suivez les conseils suivants pour obtenir les meilleures performances avec vos moniteurs BX4 BT.

Conseil : Si possible, placez vos moniteurs BX4 BT sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs. Si les supports de moniteurs ne sont pas possibles en raison de l'espace et que vous remarquez des problèmes de basses, essayez de situer les moniteurs sur des coussinets isolants pour délier acoustiquement les moniteurs du bureau.

Précautions à prendre

• Alimentation : Comme la BX4 BT dispose d'amplificateurs, elle doit être branchée à une prise secteur. Avant la mise sous tension, veuillez vous assurer que le bouton Vol/Power est éteint (off).
• Pieds en mousse : Afin de maximiser la stabilité physique des enceintes BX4 BT, nous vous recommandons d'utiliser les pieds en mousse fournis.
• Connexion à une carte son d'ordinateur ou à un autre appareil de sortie audio : Les enceintes BX4 BT disposent de plusieurs types d'entrées afin de vous permettre d'utiliser une multitude d'appareils. Avant de brancher les enceintes BX4 BT, veuillez vous assurer que les enceintes, l'ordinateur et tout autre appareil de sortie ont été mis hors tension. Reliez les entrées RCA ou 6,35 mm aux connecteurs de sortie correspondants d'une carte son d'ordinateur, d'un lecteur de musique portable, etc. Vous pouvez également utiliser le câble auxiliaire stéréo TRS de 3,5 mm fourni pour relier un appareil audio secondaire à l'entrée auxiliaire sur le devant de la BX4 BT ou utiliser la connexion Bluetooth®.

Placement des haut-parleurs

Le placement de vos haut-parleurs aura un impact énorme sur leur performance dans votre studio. Bien que les haut-parleurs de proximité sont conçus pour être plus compatissants lorsqu'il s'agit de placement, il est tout de même préférable de vous assurer qu'ils forment un triangle équilatéral par rapport à votre tête. En d'autres termes, assurez-vous que les haut-parleurs sont à la même distance de votre tête ainsi que de l'un et l'autre. Une fois que chaque haut-parleur a été positionné, pivotez-les légèrement afin que les transducteurs des haut-parleurs soient pointés vers l'auditeur.

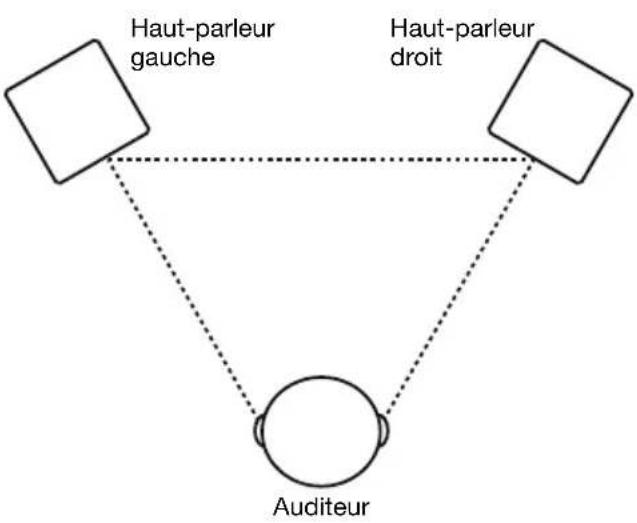

Regardez le diagramme de droite. Veuillez remarquer que la distance entre la tête de l'auditeur et chaque haut-parleur est la même que la distance entre les haut-parleurs gauche et droit. Remarquez également que les haut-parleurs sont tournés légèrement afin que les transducteurs fassent face à l'auditeur. Il s'agit d'une installation idéale, mais s'il n'est pas pratique (ou possible) de le faire, essayez de vous rapprocher de cette configuration le plus possible.

Les haut-parleurs et l'auditeur doivent former un triangle ayant des côtés de mêmes

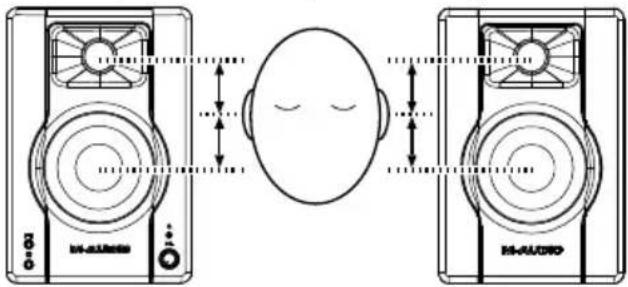

Hauteur des haut-parleurs

Pour être à la hauteur idéale, le BX4 BT doit être parallèle au sol et le milieu entre le haut-parleur d'extrêmes graves et le haut parleur des aigus doit être à la hauteur des oreilles.

Le diagramme à droite montre la hauteur de placement idéale des haut-parleurs par rapport à l'auditeur. Veuillez remarquer que les oreilles de l'auditeur sont directement entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus.

Plein centre entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus

Orientation des haut-parleurs

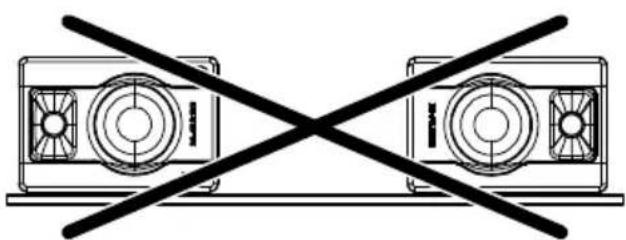

Dans la mesure du possible, posez les moniteurs BX4 BT à la vertical et évitez de les coucher sur le côté. Le woofer et le tweeter du moniteur BX4 BT sont alignés verticalement et produiront les meilleurs résultats en position verticale. En les posant sur un côté, d'importantes réflexions peuvent se créer sur les surfaces proches et déséquilibrer le spectre audio global.

Si vos moniteurs BX4 BT doivent être orientés à l'horizontal du fait de restrictions d'espace, ou pour ne pas obstruer le champ de vision, positionnez les tweeters vers l'intérieur pour obtenir une meilleure image stéréo.

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

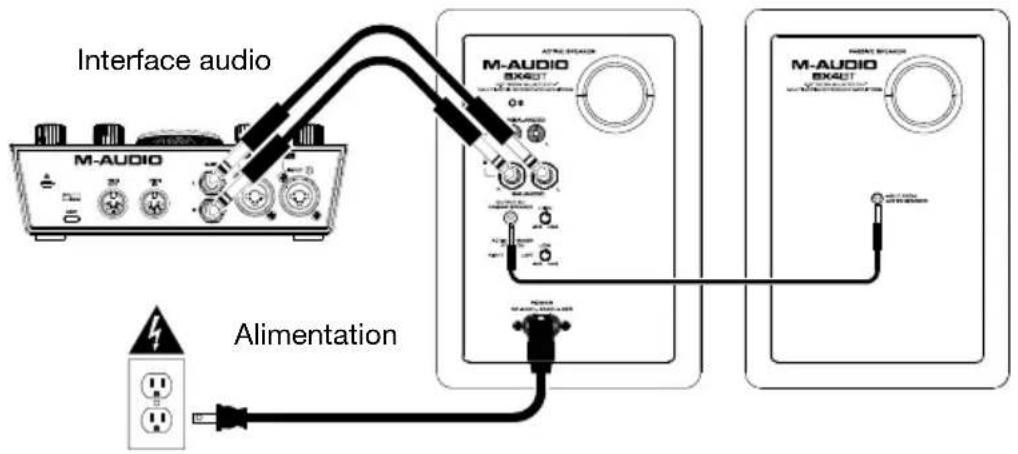

Exemple 1 – Connexion à une interface audio

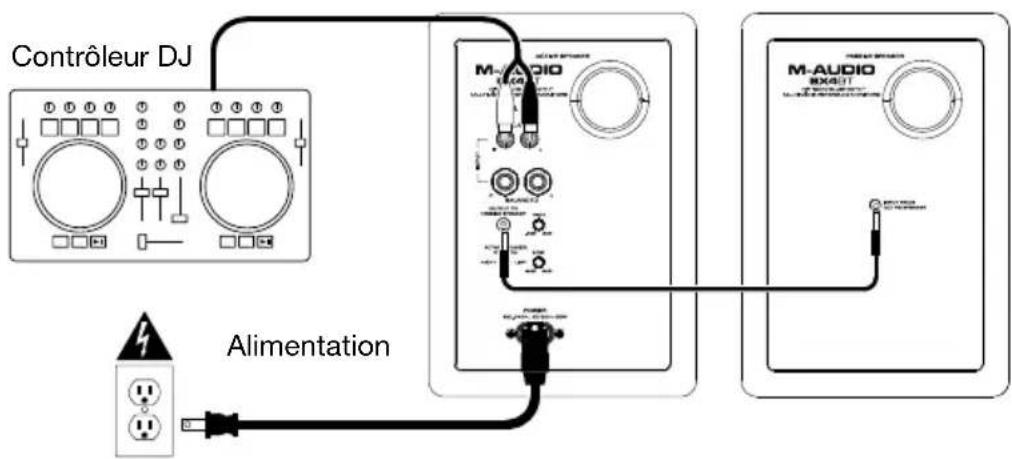

Exemple 2 – Connexion à un contrôleur DJ


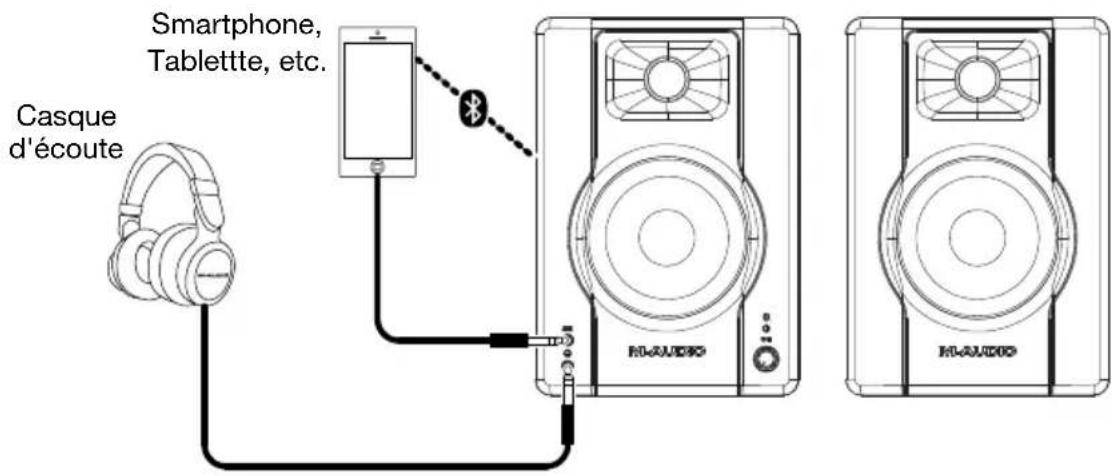

Exemple 3 – Connexion à un lecteur multimédia auxiliaire

Caractéristiques

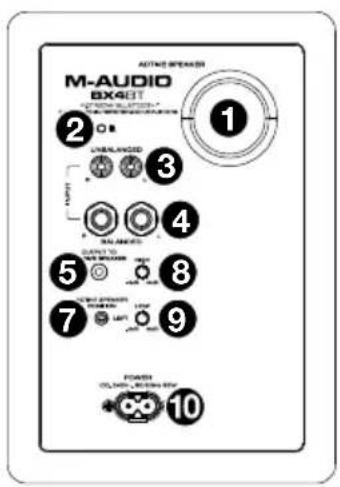

Panneau arrière

1. Port arrière : Le port arrière améliore les basses générées par le haut-parleur d'extrêmes graves, augmentant les basses fréquences. Assurez-vous que ces ports ne sont pas obstrués, car cela nuira à la réponse en basse.
2. Touche Bluetooth : Appuyer sur cette touche permet de déjumeler un appareil Bluetooth et passer de nouveau en mode jumelage. Pour de plus amples informations, veuillez consulter la section Jumelage d'un appareil Bluetooth.
3. Entrées RCA : Utilisez le câble audio inclus ou des autre câbles RCA (vendus séparément) afin de brancher des sources audio externes à ces entrées.
4. Entrées TRS 6,35 mm (1/4 po) : Utilisez des câbles TRS 6,35 mm (1/4 po) (vendus séparément) pour brancher des sources audio externes à ces entrées.
5. Sortie TS 3,5 mm (1/8 po) à haut-parleur passif : Cette entrée permet de brancher le haut-parleur gauche. Utilisez le 6,35 mm (1/4 po) d'interconnexion câble po inclus pour brancher le haut-parleur active à celui de passif.
6. Entrée TS 3,5 mm (1/8 po) du haut-parleur active : Utilisez le câble d'interconnexion 6,35 mm (1/4 po) fourni pour brancher le haut-parleur active à celui de passif.
7. Sélecteur de position de l'enceinte active : Ce sélecteur permet de définir la position de l'enceinte active dans le champ stéréo. Cela permet d'avoir l'enceinte active à gauche ou à droite en fonction de vos préférences et de l'emplacement de vos connexions.
8. Égalisation des hautes fréquences : Ce bouton permet d'augmenter ou de diminuer l'égalisation des hautes fréquences des enceintes.
9. Égalisation des basses fréquences : Ce bouton permet d'augmenter ou de diminuer l'égalisation des basses fréquences des enceintes.
10. Entrée d'alimentation : Ce connecteur permet de brancher le câble d'alimentation inclus.

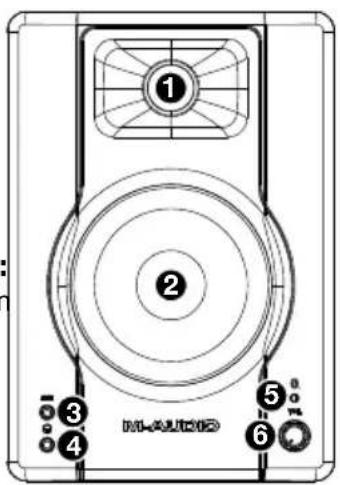

Panneau avant

1. Haut-parleur d'aigus : Ce haut-parleur permet d'assurer la réponse en hautes fréquences.

2. Haut-parleur d'extrêmes graves : Ce haut-parleur permet d'assurer la réponse en basses fréquences.

3. Entrée auxiliaire TRS 3,5 mm : Cette entrée stéréo TRS 3,5 mm permet de brancher un lecteur de disques compacts, un lecteur MP3 ou une autre source audio.

4. Asque : Un casque d'écoute de 3,5 mm (1/8 po) peut être branché à cette sortie afin d'entendre votre mix via casque. Il est à noter que lorsqu'un casque est branché au BX4 BT, vous ne pouvez pas entendre le son via les haut-parleurs jusqu'à ce que le casque soit débranché.

1. DEL d'alimentation/Bluetooth : Cette DEL s'allume lorsque les enceintes sont sous tension. Lors du jumelage d'un appareil Bluetooth, la DEL bleue clignote, et une fois le jumelage réussi, elle cesse de clignoter.

2. Vol/Power : Ce bouton permet de mettre les haut-parleurs sous et hors tension et de régler leur volume. Tournez simplement le bouton pour mettre sous tension. Vous sentirez un clic lorsque les haut-parleurs seront sous tension. La DEL sur l'enceinte s'allumera. Pour mettre hors tension, tournez simplement le volume complètement ; la DEL s'éteindra afin de vous indiquer que les haut-parleurs sont hors tension.

Jumelage d'un appareil Bluetooth

1. Mettez l'appareil Bluetooth sous tension.

2. Mettez la BX4 BT sous tension et appuyez sur la touche Bluetooth pour entrer en mode jumelage afin de rechercher les appareils Bluetooth. Vous saurez que le mode jumelage est activé lorsque la DEL d'alimentation/Bluetooth bleu clignote.

Remarque : Si vous avez déjà jumelé un appareil, la BX4 BT se reconnectera automatiquement.

1. Accédez à l'écran de configuration de votre appareil Bluetooth, recherchez BX4 BT et appuyez sur Connecter. Si l'appareil Bluetooth vous demande un code de jumelage, saisissez 0000.

2. La DEL d'alimentation/Bluetooth bleue cesse de clignoter lorsque l'appareil Bluetooth est jumelé à la BX4 BT.

Pour déjumeler un appareil Bluetooth et passer de nouveau en mode jumelage, appuyez sur la touche Bluetooth. Pour connecter un autre appareil, répétez l'étape 3.
