AV42 - Ecouteur M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring active de bureau
Marque	M-Audio
Modèle	AV42
Diamètre du woofer	4 pouces (10,16 cm) avec cône en polypropylène traité
Diamètre du tweeter	1 pouce (2,54 cm) en polycarbonate avec damping intégré
Type d'enceinte	Bass-reflex avec évent arrière
Matériau du boîtier	Panneaux de fibres à densité moyenne (MDF) avec renforts internes
Puissance amplificateur intégré	20 W RMS par canal (estimation)
Réponse en fréquence	80 Hz - 20 kHz (estimation)
Entrées audio	2 x RCA (arrière), 1 x entrée auxiliaire stéréo 3,5 mm (avant)
Sorties	1 x sortie casque stéréo 3,5 mm (avant), bornes à ressort pour enceinte passive
Contrôle de volume	Rotative (marche/arrêt + volume)
Alimentation	Secteur via câble IEC (inclus)
Accessoires fournis	Câble d'alimentation, câble stéréo 3,5 mm, câble 3,5 mm vers RCA, câble d'enceinte, pads acoustiques/antidérapants
Dimensions (L x H x P) par enceinte	180 x 260 x 210 mm (estimation)
Poids par enceinte	4,5 kg (estimation)
Nettoyage	Utiliser un chiffon doux et sec; ne pas utiliser de produits abrasifs
Consignes de sécurité	Éteindre avant connexion; ne pas exposer à l'humidité; utiliser le câble d'alimentation fourni

FOIRE AUX QUESTIONS - AV42 M-AUDIO

Comment brancher mes enceintes AV42 à mon ordinateur ?

Utilisez le câble stéréo 3,5 mm fourni pour connecter la sortie casque ou ligne de votre ordinateur à l'entrée auxiliaire située à l'avant de l'enceinte gauche. Vous pouvez également utiliser les entrées RCA à l'arrière avec un câble RCA (non fourni) si votre carte son dispose de sorties RCA.

Puis-je utiliser une seule enceinte ?

Les AV42 sont conçues pour fonctionner en paire stéréo. L'enceinte gauche contient l'amplificateur et les connexions. L'enceinte droite doit être connectée à la gauche via le câble d'enceinte fourni. Une seule enceinte ne peut pas fonctionner indépendamment.

Que faire si aucune sortie son ?

Vérifiez d'abord que l'interrupteur d'alimentation est allumé et que le volume est suffisant. Assurez-vous que la source audio est correctement connectée et qu'elle émet du son. Testez avec un autre câble ou une autre source. Si le problème persiste, consultez la section dépannage de la notice.

Comment régler le volume ?

Utilisez le bouton rotatif situé sur le panneau avant de l'enceinte gauche. Tournez-le dans le sens horaire pour augmenter le volume, antihoraire pour diminuer. Ce bouton contrôle également la mise sous tension : tournez-le complètement dans le sens antihoraire pour éteindre.

Puis-je brancher un casque ?

Oui, branchez votre casque dans la prise sortie casque 3,5 mm située à côté de l'entrée auxiliaire sur le panneau avant. Lorsqu'un casque est branché, le son des enceintes est automatiquement coupé.

Quelle est la puissance des enceintes ?

Les AV42 intègrent un amplificateur de 20 W RMS par canal (estimation). La puissance totale est d'environ 40 W RMS. Cela permet un niveau sonore suffisant pour un usage de bureau.

Comment optimiser le placement ?

Placez les enceintes à 1-1,5 m l'une de l'autre, formant un triangle équilatéral avec votre position d'écoute. Orientez-les légèrement vers vous. Évitez de les placer directement contre un mur. Utilisez les pads acoustiques fournis pour réduire les vibrations et améliorer la stabilité.

Puis-je les utiliser avec une platine vinyle ?

Oui, si votre platine dispose d'une sortie ligne ou d'un préampli intégré. Branchez-la via les entrées RCA à l'arrière de l'enceinte gauche. Si votre platine n'a pas de préampli, vous aurez besoin d'un préampli phono externe.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez les produits chimiques ou abrasifs. Pour les grilles, un aspirateur à faible puissance peut être utilisé. Ne laissez pas l'humidité pénétrer à l'intérieur.

Que faire en cas de bourdonnement ?

Un bourdonnement peut provenir d'une boucle de masse. Essayez de brancher les enceintes sur une prise différente ou d'utiliser un adaptateur de masse. Vérifiez également que les câbles sont correctement connectés et non endommagés. Éloignez les câbles audio des câbles d'alimentation.

MODE D'EMPLOI AV42 M-AUDIO

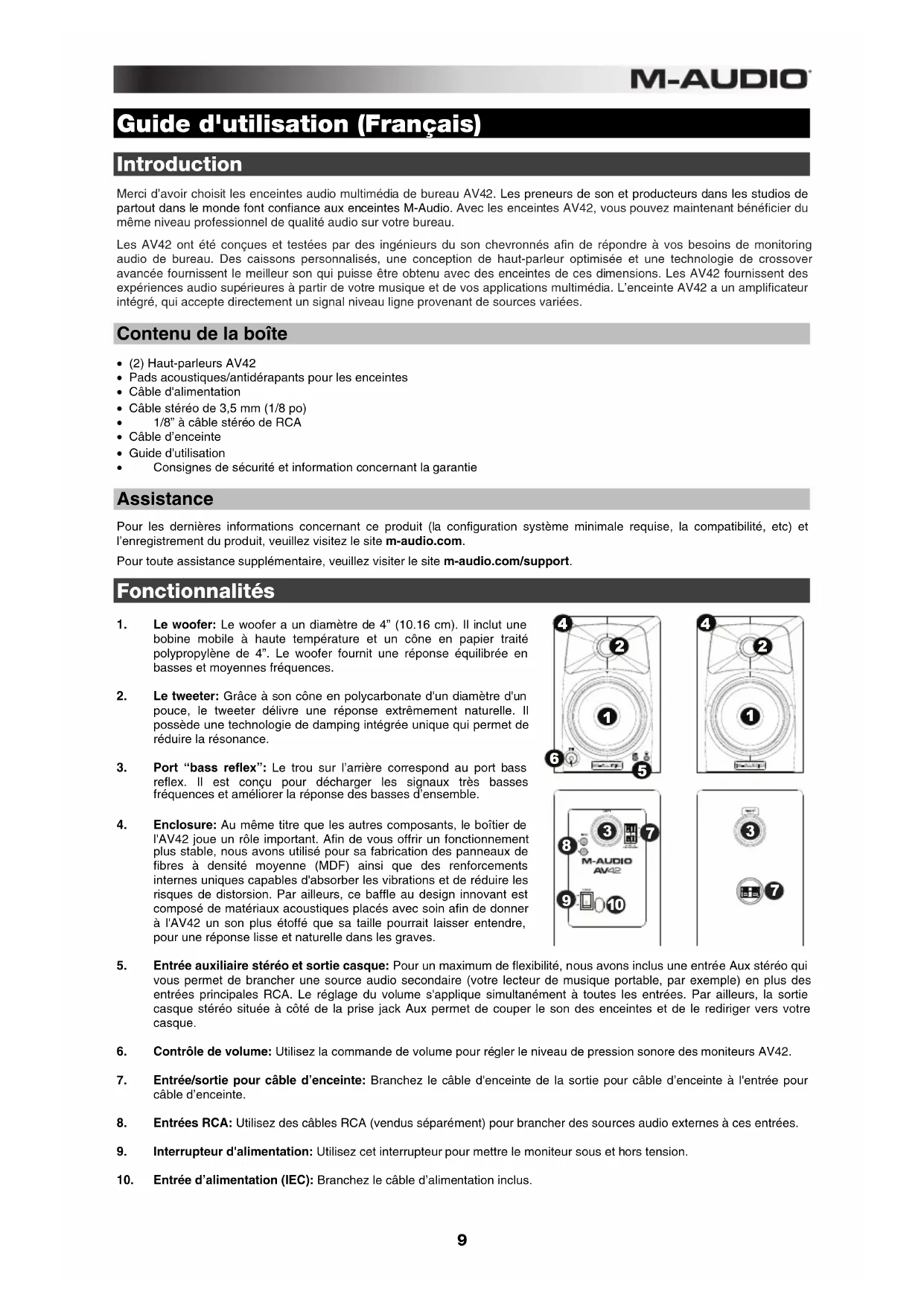

Guide d'utilisation (Français)

Introduction

Merci d'avoir besoin les enceintes audio multimédia de bureau AV42. Les preneurs de son et producteurs dans les studios de partout dans le monde font confiance aux enceintes M-Audio. Avec les enceintes AV42, vous pouvez maintainant bénéficier du même niveau professionnel de qualité audio sur votre bureau.

Les AV42 ont ete conues et testees par des ingénieurs du son chevronnés afin de repondre a vos besoins de monitoring audio de bureau. Des caissons personalisés, une conception de haut-parleur optimise et une technologie de crossover avancée fournissent le meilleur son qui puisse etre obtenu avec des enceintes de ces dimensions. Les AV42 fournissant des expériences audio supérieures a partir de suaive musique et de vos applications multimédia. L'enceinte AV42 a un amplificateur integre, qui accepte directement un signal niveau ligne provenant de sources variees.

Contenu de la boîte

(2) Haut-parleurs AV42
- Pads acoustiques/antidérapants pour les enceintes
Cable d'alimentation
Cable stereo de 3,5 mm (1/8 po)
1/8" a cable stereo de RCA
Cable d'enceinte
- Guide d'utilisation
- Consignes de sécurité et information concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site m-audio.com.

Pour toute assistance supplémentaire, veuliez visiter le site m-audio.com/support.

Fonctionnalités

1. Le woofer: Le woofer a un diamètre de 4" (10.16 cm). Il inclut une bobine mobile à haute température et un cône en papier traité polypropylène de 4". Le woofer fournit une réponse équilibrée en basses et moyennes féquences.
2. Le tweeter: Grace à son cône en polycarbonate d'un diamètre d'un pouce, le tweeter délivre une réponse extrément naturelle. Il possède une technologie de damping intégrée unique qui permet de réduire la résonance.
3. Port "bass reflex": Le trou sur l'arrière correspond au port bass reflex. Il est concu pour décharger les signaux très basses fréquences et améliorer la réponse des basses d'ensemble.
4. Enclosure: Au même titre que les autres composants, le boitier de l'AV42 joue un role important. Afin de vous offrir un fonctionnement plus stable, nous avons utilisé pour sa fabrication des panneaux de fibres à densité moyenne (MDF) ainsi que des renfortements internes uniques capables d'absorber les vibrations et de réduire les risques de distorsion. Par ailleurs, ce baffle au design innovant est composé de matériaux acoustiques placés avec soin afin de donner à l'AV42 un son plus étoffé que sa taille pourrait laisser entendre, pour une ↔ponse lisse et naturelle dans les graves.
5. Entrée auxiliaire stéreo et sortie casque: Pour un maximum de flexibilité, nous avons inclus une entree Aux stéreo qui vous permet de brancher une source audio seconnaire (voite lecteur de musique portable, par exemple) en plus des entrées principales RCA. Le réglage du volume s'applique simultanément à toutes les entrées. Par ailleurs, la sortie casque stéreo située à cote de la prise jack Aux permit de couper le son des enceintes et de le rediriger vers votre casque.
6. Contrôle de volume: Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs AV42.
7. Entrée/sortie pour cable d'enceinte: Branchez le cable d'enceinte de la sortie pour cable d'enceinte à l'entrée pour cable d'enceinte.
8. Entres RCA: Utilisez des cables RCA (vendus séparation) pour brancher des sources audio externes à ces entrées.
9. Interrupteur d'alimentation: Utilisez cet interrupteur pourmettre le moniteur sous et hors tension.
10. Entrée d'alimentation (IEC): Branchez le cable d'alimentation inclus.

Configuration

La configuration et le positionnement de vos moniteurs AV42 sur des pieds, ou le bureau de votre station de travail peut affecter les performances des haut-parleurs. Suivez les conseils suivants pour obtenir les activités performances avec vos moniteurs AV42.

Conseil: Si possible, placez vos moniteurs AV42 sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs. Si les supports de moniteurs ne sont pas possibles en raison de l'espace et que vous remarquez des problèmes de basses, essayez de situer les moniteurs sur des coussinets isolants (inclus) pour délier acoustiquement les moniteurs du bureau.

Précautions à prendre

• Connectique: vos moniteurs AV42 sont équipés de nombreuses entrées pour une connexion avec une multitude d'appareils. Les cartes son et autres périhériques disposant de sorties ligne RCA peuvent être branchés sur les entrées RCA situées à l'arrière de l'enceinte gauche. Si vous carte son ou votre lecteur portable possède une sortie 3,5 mm, vous pouze raccorder l'appareil à l'entrée auxiliaire située sur le panneau avant, à l'aide du cable 3,5 mm / 3,5 mm.
• Fonctionnement correct de l'alimentation: Les AV42 intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant. Avant la mise sous tension, veuillez vous assurer que le bouton "on/off/volume" des AV42 est bien complètement tourné dans le sens inverse des aiguilles d'une montre.
• Pads acoustiques/antidérapants: Afin de réduire les vibrations et de renforcer la stabilité, nous vous recommendons d'utiliser les pads acoustiques/antidérapants fournis sur le fond des enceintes et sur les supports (si vous utilisez ces supports).
• Connexions du cable de haut-parleur: Utilisez le cable rouge et noir livre avec vos AV42 pour raccorder les enceintes gauche et droite par le biais des bornes à ressort rouges et noires situées à l'arrière de chaque enceinte.
• Connexion à une carte son ou à un autre dispositif de sortie audio: Avant de brancher les enceintes AV42, assurez-vous que l'alimentation provenant du dispositif de sortie a été éteinte et que le système AV42 l'est également. Vous pouze connecter les entres RCA aux sorties correspondantes d'une carte son, d'un lecteur de musique portable, etc. Vous pouze également brancher un périhérique audio secondaire sur l'entrée Aux située à l'avant des enceintes AV42 par le biais du cable mini stéreo 3,5 mm.

Placement des moniteurs

Placez vos moniteurs de 1 à 1,5 metre (3 à 5 pieds) l'un de l'autre, et de manière à ce qu'ils forment un triangle équilatéral par rapport à votre tête lorsque vu de dessus. Tournez-les légerement vers l'intérieur afin que les haut-parleurs soient face à vous.

En général, nous vous recommendons de les placer à au moins 1 mètre (environ 3 pieds) du mur le plus proche et des autres surfaces planes.

Conseils:

• Veuillez vous assurer que votre table de travail et les moniteurs sont à la même distance du mur. Cela permet de garantir la symétrie de votre signal stéreo.
  Si possible, installez Your table de travail et les moniteurs dans le premier tiers de la piece. Cela permet d'eviter de produire des reflexions multiples de fréquences de crête.
  Si possible, placez vos moniteurs sur des supports au lieu de les placer directement sur voitre table de travail. Les ondes sonores rebondissant sur les surfaces planes et peuvent degrarer I'equilibre des basses fréquences de vos moniteurs. Si vous ne pouze utiliser de supports, essayez de placer les moniteurs sur des coussinets isolants afin que les moniteurs ne reposent pas directement sur la table de travail.
  Utiliser d'autres matériaux absorbants sonores (tapis, mousse, etc.) afin d'éviter le rebondissement d'ondes sonores dans la pierce.

Hauteur des moniteurs

Positionnez les moniteurs afin qu'ils soient parallètes au sol et que vos oreilles soient plein centre entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus.

Orientation des monteurs

Si possible, placez les moniteurs verticalement; eviter de les coucher sur le cote. Le haut-parleur d'extremes graves et le haut-parleur des aigus sont alignés verticalement et fournissant une meilleure restitution lorsque les moniteurs sont places verticalement. Les placer horizontally peut creer des reflexions importantes depuis les surfaces proches provoquant un son asymétrique spectralement.

Si vos moniteurs doivent être orientés horizontallyment pour des considérations d'espace ou de portée, situez-les de façon à ce que les haut-parleurs d'agus soient vers l'intérieur de façon à améliorer le rendu.

Haut-
