BEDIENUNGSANLEITUNG AV42 M-AUDIO

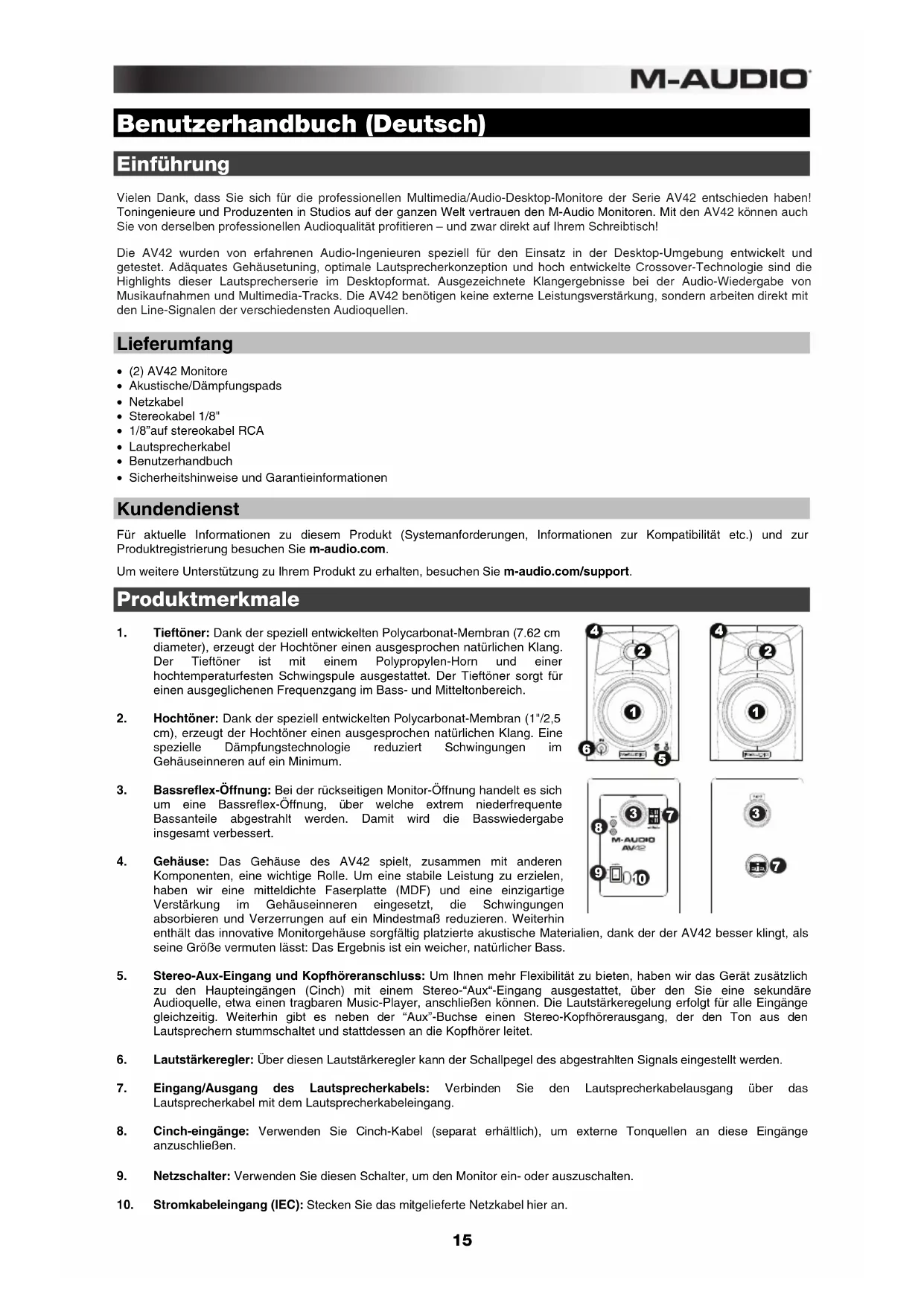

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank, dass Sie sich für die professionellen Multimedia/Audio-Desktop-Monitor der Serie AV42 entschieden haben! Tingesenieure und Produzenten in Studios auf der ganzen Welt vertrauen den M-Audio Monitoren. Mit den AV42 konnen auch Sie von derselben professionellen Audioqualität profitieren - und davon direkt auf ihrem Schreibtisch!

Die AV42 werden von erfahrenen Audio-Ingenieuren speziell für den Einsatz in der Desktop-Umgebung entwickelt und getestet. Adequates Gehausetuning, optimale Laufsprecherkonzepion und hoch entwickelte Crossover-Technologie sind die Highlights dieser Laufsprecherserie im Desktopformat. Ausgezeichnete Klangergebnisse bei der Audio-Wiedergabe von Musikaufnahmen und Multimedia-Tracks. Die AV42 benötigen keine externe Leistungsverstärkung, sondern arbeiten direkt mit den Line-Signalen der verschiedene Audioquellen.

Lieferumfang

(2) AV42 Monitore
- Akustische/Dampfungspads
- Netzkabel
- Stereokabel 1/8"
1/8"auf stereokabel RCA
Lautsprecherkabel
Benutzerhandbuch
- Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie m-audio.com.

Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie m-audio.com/support.

Produktmerkmale

1. Tieftöner: Dank der speziell entwickelten Polycarbonat-Membran (7.62 cm diameter), erzeugt der Hochtöner einen ausgesprochen natürlichen Klang. Der Tieftöner ist mit einem Polypropylen-Horn und einer hochtemperaturfesten Schwingspule ausgestattet. Der Tieftöner sorgt für einen ausgeglichenen Frequenzgang im Bass- und Mitteltonbereich.
2. Hochtöner: Dank der speziell entwickelten Polycarbonat-Membran (1"/2,5 cm), erzeugt der Hochtöner einen ausgesprochen natürlichen Klang. Eine spezielle Dämpfungstechnologie reduziert Schwingungen im Gehäuseinneren auf ein Minimum.
3. Bassreflex-Öffnung: Bei der rückseitigen Monitor-Öffnung handelt es sich um eine Bassreflex-Öffnung, über welche extrem niederfrequente Bassanteile abgestrahl werden. Damit wird die Basswiedergabe insgesamt verbessert.
4. Gehäuse: Das Gehäuse des AV42 spiel, zusammen mit anderen Komponenten, eine wichtige Rolle. Um eine stabile Leistung zu erzielen, haben wir eine mitteldiche Faserplatte (MDF) und eine einzigartige Verstärkung im Gehäuseinneren eingesetzt, die Schwingungen absorbieren und Verzerrungen auf ein Mindestmaβ reduzieren. Weiterhin

enthalt das innovative Monitorgehause sorgfältig platzierte akustische Materialien, dank der der AV42 better klingt, als seine Großvermuten lassst: Das Ergebnis ist ein weicher, natürlicher Bass.

1. Stereo-Aux-Eingang und Kopfhoreranschluss: Um Ihnen mehr Flexibilität zu bieten, haben wir das Gerät zusätzlich zu den Haupteingängen (Cinch) mit einem Stereo-"Aux"-Eingang ausgestattet, über den Sie eine sekundäre Audioquelle, etwa einen tragbaren Music-Player, anschließen konnen. Die Lautstärkeregelung erfolgt für alle Eingänge gleichzeitig. Weiterhin gibt es besoin der "Aux"-Buchse einen Stereo-Kopfhorerausgang, der den Ton aus den Lautsprechern stummschaltet und stattdessen an die Kopfhörer leitet.
2. Lautstarkeregler: Über diesen Lautstarkeregler kann der Schallpegel des abgestrahlten Signals eingestellt werden.
3. Eingang/Ausgang des Laufsprecherkabels: Verbinden Sie den Laufsprecherkabelausgang über das Laufsprecherkabel mit dem Laufsprecherkabelaeingang.
4. Cinch-eingänge: Verwenden Sie Cinch-Kabel (separatehltlich), um externe Tonquellen an diese Eingangenzuschlieben.
5. Netzschalter: Verwenden Sie diesen Schalter, um den Monitor ein- oder auszuschalten.
6. Stromkabeleingang (IEC): Stecken Sie das mitgelieferte Netzkabel hier an.

Konfiguration

Konfiguration und Positionierung der AV42-Monitore auf Laufsprecherstativen oder ihrer Arbeitsfläche können die Leistung der Laufsprecher beeinflussen. Folgende Tipps können darauf behilflich sein, die Beste Leistung aus ihren AV42-Monitoren herauszuholen.

Tipp: Wenn möglich, montieren Sie ihre AV42-Monitore auf Stative und stellen Sie sie nicht auf den Tisch. Tische u.A. schwingen bei tiefen Frenzen mit und konnen so die Basswiedergabe der Laatsprecher beeinträchtigen. Falls Sie die Laatsprecher aus Platzmangel nicht auf Stativen betreiben konnen und Sie eine zu basslastige Wiedergabe wahrnehmen, stellen Sie die Monitore auf spezielle Isolationsplatten (mitgeliefert), um sie von der Tischplatte zu trennen.

Sicherheitshinweise

• Anschlüsse: ihre AV42-Monitore verfügen über zahlreiche Eingänge für eine Vielzahl an Geräten. Soundkarten und andere Geräte mit Cinch-Line-Ausgangen werden über die Cinch-Anschlüsse auf der Rückseite des linken Laufsprechers angeschlossen. Wenn ihre Soundkarte oder Ihr tragbarer Music-Player über einen 3,5-mm-Miniklinken-Ausgang verfügt, wird das Gerät über das mitgelieferte 3,5-mm-auf-3,5-mm-Kabel an den Aux-Eingang vorne angesteckt.
• Netzanschluss: Die AV42 verfügbar über eine eingebaute Endstufe und mussen demzufolge an das Versorgungsznetz angeschlossen werden. Stellen Sie safer, dass die Monitore ausgeschaltet sind, bevor Sie sie ans Netz anschließen. Der Netzschalter befindet sich auf der Geräterückseite.
• Dämpfungspads: Für eine bessere Dämpfung und physische Stabilität empfehlen wir Ihnen, die mitgelieferten Dämpfungs- und Schutzpads am Boden der Monitore anzubringen.
• Lautsprecheranschluss: Verbinden Sie die beiden AV42-Lautsprecher über das enthaltene rot-schwarze Verbindungskabel mit den roten/schwarzen Klemmanschlüssen auf der Rückseite der beiden Lausprecher.
• Anschluss von Soundkarte o.ä. Audio-Geräten: Stellen Sie sichere, dass sowohl der Computer (bzw. die Audioquellen) als auch die Monitore ausgeschaltet sind, bevor Sie die AV42 anschlieben. An den 3,5-mm-Eingang schlieben Sie den zugehörigen Ausgangs-Steckverbinder der Soundkarte bzw. des tragbaren Music-Players an. Mit dem 3,5-mm-Stereo-Minikabel schlieben Sie ein sekundäre Audiogerät an den Aux-Eingang auf der Vorderseite des AV42 an.

Platzierung

Platzieren Sie ihre Monitore 3-5 Fuß (1-1.5 Meter) voneinander und von Ihnen entfern, damit sie in der Vogelperspektive ein gleichseitiges Dreieck mit ihrer Position bilden. Drehen Sie sie leicht einwärts, so dass die Lautsprecher zu Ihnen zeigen.

Im Allgemeinen empfehlen wir, diese mindestens 3 Fuß (ca. 1 Meter) von der nachsten Wand und anderen glatten Oberflächen zuplatzieren.

Tipps:

Sorgen Sie damit, dass Studio und Monitore zu beiden Seiten gleich welt von den Wänden entwickelt sind. Dadurch bleibt die korrekte Symmetrie des Stereo-Signals erhalten.
- Wenn möglich, richten Sie es so ein, dass sich Ihr Studio und die Monitore im vorderen Drittel des Raumes befinden. Dies verhindert, dass sich die Reflexionen der Spitzenfrequenzen aufbauen.
- Wenn möglich, platzieren Sie ihre Monitore auf Lautsprecherständern, anstatt sie direkt auf den Schreibtisch zu stellen. Schreibtische schwingen in der Regel bei niedrigen Frenzen mit und konnen sich negativ auf die Basswiedergabe der Monitore auswirken. Wenn Sie keine Ständer verwenden konnen, versuchen Sie, die Monitore auf Isolier-Pads zu stellen, um sie so vom Schreibtisch zu "trennen".
- Verwenden Sie andere schall-absorbierende Materialien (Teppichboden, Schaumgummi etc.), um Reflexionen im Raum zu verhindern.

Höhe

Positionieren Sie die Monitore so, dass sie parallel zum Boden sind und ihre Ohren auf einer Höhe mit dem Punkt zwischen Woofer und Hochtöner sind.

Ausrichtung

Wenn möglich, bringen Sie die Monitore in ihre aufrechte Position und vermeiden Sie eineSELLTliche, liegende Position. Die Woofer und Hochtoner sind vertikal ausgerichtet und erzielen die Beste Leistung, wenn die Monitore aufrecht stehen. Wenn sie auf ihre Seiten gelegt werden, kann dies starke Reflexionen von Oberflächen in der Naha bewirken, was zu einem spektral unausgegliichenen Klangbild führt.

Wenn Sie ihre Monitore aus Platz- oder Sichtgründen horizontal aufstellen müssen, platzieren Sie sie so, dass deren Hochtöner auf der "Innenseite" sind, um ein klareres Klangbild zu erzielen.
